Με τις νέες nVidia στην κυκλοφορία, τους προμηθευτές να τρέχουν και να μη φτάνουν, τους retailers να παλεύουν όπως οι ανύπαντρες για την ανθοδέσμη και τους υποψήφιους αγοραστές να προσπαθούν με κάθε τρόπο να αποκτήσουν μία, θα ασχοληθούμε με κάτι πιο οικείο και γνώριμο που μας συντροφεύει εδώ και καιρό προσφέροντας τα καρέ που χρειάζονται για να απολαύσουμε τα αγαπημένα μας παιχνίδια. Αναφερόμαστε βεβαίως στη σειρά 5000 της ATi. Ειδικότερα χάρη στη σειρά 5800 μπορούμε να παίζουμε απρόσκοπτα ακόμα και τους πιο απαιτητικούς τίτλους σε υψηλές αναλύσεις χωρίς (πολλές)υποχωρήσεις.

Οι βασικές υλοποιήσεις που έχουν παρουσιάσει οι εταιρίες στηρίζονται στο reference design της μαμάς ATi, από το pcb μέχρι και την ψύκτρα(κωδική ονομασία phoenix). Ελάχιστες από αυτές παρουσίασαν με τον καιρό ειδικές εκδόσεις αυτών των καρτών είτε με αναβαθμισμένη σχεδίαση στο pcb, είτε ανασχεδιασμένες ψύκτρες που υπόσχονταν καλύτερες επιδόσεις και χαμηλότερες θερμοκρασίες αντίστοιχα ή και ταυτόχρονα. Πρόσφατα παρουσιάστηκαν και οι eyefinity εκδόσεις που εξοπλίζονται με 2GB μνήμης και 6 display ports για ταυτόχρονη απρόσκοπτη οδήγηση μέχρι και 6 οθονών μέγιστης ανάλυσης 7680x3200 ή αλλιώς 24.6 megapixels!

Τι γίνεται όμως οταν συνδυάσουμε ένα τόσο ικανό GPU όπως το Cypress R870 με ένα pcb της φιλοσοφίας που είδαμε στο review της MSI Big Bang Fusion;

Με μία λέξη, Αστραπή!



Η MSI 5870 Lightning που θα παρουσιάσουμε στις επόμενες σελίδες αποτελεί την κορυφή των προϊόντων απεικόνισης της MSI και μία από τις κορυφαίες, αν όχι η κορυφαία, προτάσεις για το R870 γενικώς. Ανήκει στη σειρά με κωδική ονομασία Lightning που είναι αντίστοιχης λογικής με τη σειρά μητρικών Big Bang της ίδιας εταιρίας οπότε εξοπλίζεται με όλα τα μοναδικά χαρακτηριστικά που μας έχει συνηθίσει η MSI όπως Solid State Chokes, Military Class Hi-c Caps, V points και πολλά ακόμα που θα αναφέρουμε παρακάτω.

Πρίν δούμε όμως τι ακριβώς έχει κάνει η MSI με αυτή την κάρτα ας ρίξουμε μια ματιά στο απόσπασμα που παραθέτω απο έγραφο της ίδιας της κατασκευάστριας σχετικά με κάτι το οποίο προσωπικά δεν είδα να αναφέρεται πουθενά και κατα την ταπεινή μου γνώμη ειναι μεγίστης σημασίας:

MSI έγραψε:

...Lots of vendors are releasing so called custom ATI Radeon HD5870 graphics cards, but none of them have seen so many changes as the R5870 Lightning. The card is made in conjunction with well known Greek overclocker Hipro5, who fine-tuned the card and made it the best HD5870 graphics card for extreme cooling...

Εάν αυτό δεν αξίζει πραγματικά συγχαρητήρια, δεν ξέρω τι μπορεί. Μπράβο που ένας Έλληνας μπόρεσε και έσπασε τα δεσμά μιας χώρας που "σκοτώνει" τα παιδιά της δείχνοντας τι μπορεί να καταφέρει ο καθένας μας με σκληρή δουλειά, επιμονή και την ετοιμότητα να αξιοποιήσει την ευκαιρία ώστε να καλλιεργήσει το ταλέντο του πέρα απο απλό χόμπι.

Τεχνικά Χαρακτηριστικά / Συσκευασία και Περιεχόμενα

Τα τεχνικά χαρακτηριστικά του προϊόντος όπως αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα ακόλουθα.

Συσκευασία και Περιεχόμενα

Η φιλοσοφία μιας Αστραπής

Προτού δούμε από απόσταση αναπνοής την αστραπή, ας πάρουμε μια ιδέα από την φιλοσοφία που κρύβεται πίσω απο τη δημιουργία/κατασκευή ενός τέτοιου φαινομένου:

Όπως αναφέρεται τόσο στα χαρακτηριστικά όσο και στη συσκευασία, η MSI Lightning είναι η πρώτη κάρτα με συνολικά 15 φάσεις τροφοδοσίας. Για να είμαστε ακριβείς, 13 φάσεις για την τροφοδοσία του Cypress και άλλες 2 φάσεις για τις μνήμες όπως φαίνεται και στην εικόνα που ακολουθεί.

Για όσους ενδιαφέρονται, οι κωδικοί των τρανζίστορ τροφοδοσίας είναι: Core PWM IC: up6208, Memory PWM IC: up6205. Επίσης το κύκλωμα τροφοδοσίας έχει OverCurrentProtection στα 240A και OverVoltageProtection στα 2.1V.

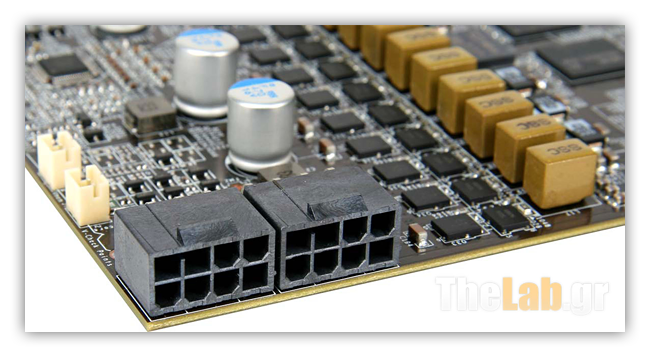

Επιπλέον, η MSI Lightning εφοδιάζεται με 2*8άπινα PCIe Connectors. Χάρις αυτά έχει τη δυνατότητα να τραβήξει, θεωρητικά, τα διπλάσια Αmpers απο τα 2*6 Pin Connectors της Reference 5870. Κατ' επέκταση 25A από τα +12v Rails. Αν υπολογίσουμε και τα 5.5A που μπορεί να τραβήξει από το PCIe 16x, μας κάνουν 30.5A. Σύνολο 375W για να καλύψουν και την πιο ακραία ανάγκη τροφοδοσίας της κάρτας, ειδικά σε καταστάσεις extreme υπερχρονισμού.

Μπορεί σε έναν απλό χρήστη να φαίνεται αρκετά OverBuild αλλά όσοι ασχολούνται με extreme overclocking

θα εκτιμήσουν στο έπακρο τις ανοχές που δίνει κατασκευαστικά η MSI στην Lightning



Είναι προφανές ότι από τη High End πρόταση της MSI στις κάρτες γραφικών με πυρήνα ATi δεν θα έλειπαν τα εξωτικά χαρακτηριστικά που έχουμε δει σε όλη τη νέα σειρά προϊόντων της όπως είναι τα Military Class Hi-c Caps, SSC κ.α. Με τη Lightning όμως προχωράει ένα βήμα παραπέρα και κάνει χρήση ενός χαρακτηριστικού που πρώτη μας παρουσίασε η ASUS σε προϊόντα της σειράς ROG. Αναφερόμαστε στους ML Caps ή πιο κατανοητά στους Multilayer Polymer CapaCitors. Μερικές χρήσιμες πληροφορίες για αυτό τον τύπο πυκνωτών μπορείτε να δείτε εδώ.

Απίστευτα χαρακτηριστικά για ένα τετραγωνάκι 2*2cm περίπου.



Συνοψίζοντας τα χαρακτηριστικά του MLCC έχουμε:

• Είναι οι επόμενης γενιάς πυκνωτές κατάλληλοι για extreme designs
• Μικρές διαστάσεις / Επίπεδοι, ιδανικοί για extreme ψύξη
• Απίστευτη χωρητικότητα που αγγίζει το 0.001 Farad! (Για όσους δεν καταλαβαίνουν το μέγεθος της χωρητικότητας η Γή έχει χωρητικότητα 0.0007 Farad )
• Πολύ χαμηλό ESR της τάξης του 1mΩ
• Ακολουθούν σχεδιασμό απόζευξης που σημαίνει οτι φιλτράρουν τα παράσιτα που λαμβάνουν από ορισμένα εξαρτήματα και δεν τα διαδίδουν και στα υπόλοιπα. Κατά συνέπεια έχουμε μικρότερο ripple και πιο άμεση απόκριση.
• Ο MLCC της Lightning είναι τοποθετημένος στην πλησιέστερη του Cypress διαδρομή για ελαχιστοποίηση των απωλειών και παρασιτικών φαινομένων.

Όμορφα όλα αυτά τα καλούδια που εφοδιάζει η MSI τη Lightning αλλά κάπου στηρίζονται. Με κάποιο τρόπο πρέπει να "μιλήσουν" το ένα στο άλλο. Είναι ίσως κάτι που δεν μας γεμίζει το μάτι, ίσως δεν του έχουμε δώσει ποτέ σημασία όμως παίζει τον ίδιο σημαντικό ρόλο όπως όλα τα υπόλοιπα εξαρτήματα που αποτελούν την κάρτα.

Βεβαίως μιλάμε για το PCB. Εννοείται οτι και εδώ η MSI έβαλε το χέρι της και δεν περιορίστηκε στη βελτίωση του υπάρχοντος reference αλλά κατασκεύασε απο το μηδέν την ιδανική βάση για τη συνολικά εξωτική φιλοσοφία της Αστραπής. Το όνομα αυτής, LPL (Lightning Power Layer)

Συνοψίζοντας τα χαρακτηριστικά του LPL έχουμε:

• Ξεχωριστά κυκλώματα για GPU, Memory, και Τροφοδοσία
• Αυξημένη σταθερότητα για το κύκλωμα τροφοδοσίας
• Εξάλειψη του θορύβου τροφοδοσίας(ripple)
• Καλύτερη ψύξη του PCB

Τέλος, μπορεί η MSI να κατασκεύασε την Αστραπή με στόχο τις απόλυτες επιδόσεις, δεν άφησε όμως κατά μέρους την οικολογική της συνείδηση. Γι' αυτόν το λόγο εφοδιάζεται με το γνωστό MSI Active Phase Switching που μέσω ενός μικρού utility ονόματι MSI Lightning Tweaker μας δίνει τη δυνατότητα να ρυθμίσουμε κατά βούληση τις φάσεις τροφοδοσίας του GPU που θα είναι σε χρήση ή να το αφήσουμε να τις ελέγχει αυτόματα ανάλογα με το φόρτο του πυρήνα. Οι φάσεις που βρίσκονται σε χρήση τη δεδομένη στιγμή είναι εμφανείς απο τα 12 LED που βρίσκονται στο πίσω μέρος της Lightning.

Μιά αστραπή από κοντά

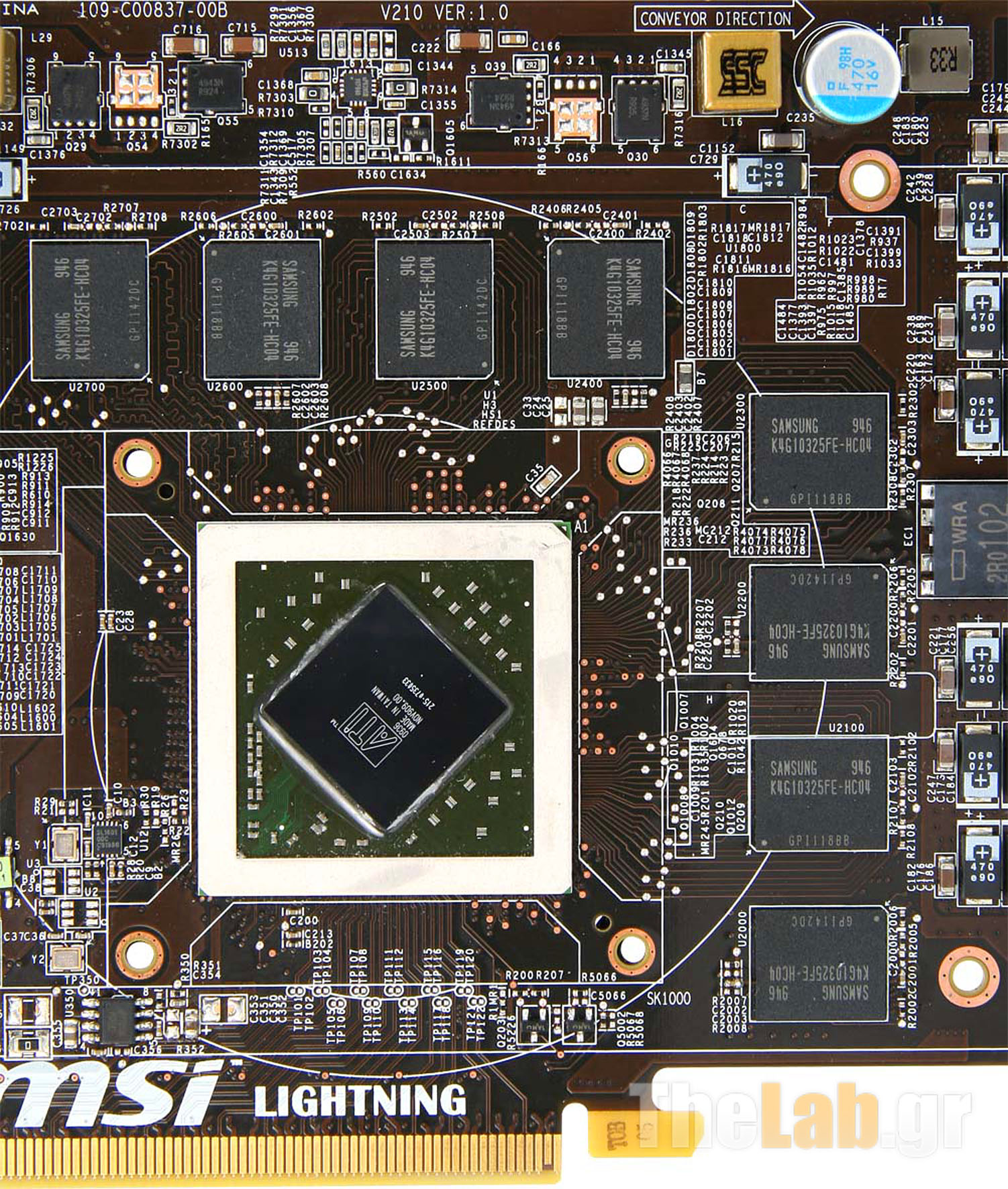

Η αλήθεια είναι ότι υπό κανονικές συνθήκες θα μας έπαιρνε καιρό να απαθανατίζαμε ένα τέτοιο φαινόμενο με το φακό της φωτογραφικής όμως χάρις τις ιδιαίτερες ικανότητες του LevelOne και τις "ευλογίες" της MSI σας το παρουσιάζουμε!

• Για μεγαλύτερες εικόνες πατήστε επάνω τους.

Συστήματα Δοκιμής / Παρατηρήσεις / MSI Afterburner

Για τις δοκιμές μας χρησιμοποιήσαμε 2 συστήματα όπου το καθένα αντιπροσώπευε καλύτερα την εκάστοτε χρήση, κατά την άποψή μας. Η εικόνα που ακολουθεί μας τα παρουσιάζει.

• Drivers Catalyst 10.3 Official
• Windows 7 x64

Τα αποτελέσματα που συγκεντρώσαμε ήταν από τα παρακάτω παιχνίδια ή συνθετικά μετροπρογράμματα:

• 3DMark06
• 3DMark Vantage
• Passmark
• Unigine Heaven v2.0
• Crysis Warhead
• Metro 2033
• Dirt 2
• S.T.A.L.K.E.R: Call Of Pripyat

Οι μετρήσεις έγιναν στις εξής αναλύσεις και με τα αναφερόμενα φίλτρα.

• 1680*1050 0AA 0AF
• 1680*1050 8AA 0AF
• 1680*1050 8AA 16AF
• 1920*1080 0AA 0AF
• 1920*1080 8AA 0AF
• 1920*1080 8AA 16AF
• 2560*1600 0AA 0AF
• 2560*1600 8AA 0AF
• 2560*1600 8AA 16AF

Επίσης να σημειωθεί οτι στην περίπτωση του συστήματος με τον i7-965 ο επεξεργαστής ήταν μόνιμα χρονισμένος στα 4GHz ενώ για το σύστημα με τον i7-980X κινηθήκαμε από 3.33 έως ~5.4GHz

ΝΟΤΕ: Kατα την διάρκεια των δοκιμών με την αστραπή είχαμε μεταξύ άλλων απωλειών και την 30" Samsung του LevelOne η οποία διαγνώστηκε για πάνελ. Οπότε απουσιάζουν μερικά αποτελέσματα σε 2560*1600. Ειλικρινά μας συγχωρείτε αλλά δεν μπορέσαμε να βρούμε οθόνη αντικατάστασης που να υποστηρίζει 2560*1600.

Υπερχρονισμός με Άζωτο

Όπως είναι προφανές προβήκαμε και σε δοκιμές με Άζωτο ή αλλιώς LN2 χάρις τη βοήθεια του custom LN2 gpu pot κατασκευής phil. Πώς ηταν δυνατόν να μην δοκιμάζαμε αφού η ίδια η MSI έχει σχεδιάσει, κατασκευάσει και εξοπλίσει την Lightning με το σκεπτικό της απόλυτης απόδοσης που προφανώς μπορούμε να πάρουμε μόνο με την ανάλογη ψύξη, αρκετών βαθμών υπό το μηδέν.

ΠΡΟΣΟΧΗ: Αν ο σκοπός σας είναι να χρησιμοποιήσετε την εν λόγω κάρτα με άζωτο θα δυσκολευτείτε αρκετά να βρείτε POT που να πατάει στον πυρήνα χωρίς να βρίσκει σε κάποιο SSC. Για παράδειγμα το νέο ΤΕΚ9 του KIngpIn ΔΕΝ κάνει για την lightning ενώ το παλιό ηταν μια χαρά. Οπότε ψαχτείτε πριν αποφασίσετε.

MSI Afterburner

Mια ματιά στο εργαλείο που μας επέτρεψε να ανεβάσουμε ρολόγια και volts στην Αστραπή. Προέρχεται απο τη συνεργασία της MSI με τον δημιουργό του γνωστού σε όλους Rivatuner και το οποίο η MSI ονομάζει AfterBurner. Η έκδοση που μας διέθεσε η MSI ηταν η 1.5.1 Extreme Version η οποία μας επέτρεψε να ανεβασουμε τo vGPU μέχρι τα 1.6 volt. Αυτή είναι και η μόνη διαφορά του απο τη Version 1.5.1 που διαθέτει για το ευρύ κοινό η MSI στην ιστοσελίδα του προϊόντος και το οποίο επιτρέπει την άυξηση του vGPU έως τα 1.35 volt.

Εκτός των σωστών μετρήσεων που αναφέρει το πρόγραμμα σε σχέση με το GPU-Z, βλέπουμε και τη θερμοκρασία της κάρτας σε idle. 27°C! To Twin Frozr II κάνει δουλειά με 21°C περιβάλλοντος. Λογικό και επόμενο να είναι άριστη η απόδοσή του και σε κατάσταση πλήρους φορτίου που επιτύχαμε με τη χρήση του Furmark όπως φαίνεται και στην εικόνα που ακολουθεί. 71°C σε πλήρες φορτίο! Όχι και άσχημα έ;

Επιπλέον η ακρίβεια του αισθητήρα της Lightning φαίνεται και με τη χρήση πολύμετρου απο τα vPoints. Στην πρώτη εικόνα βλέπουμε το ρευμα σε κατάσταση idle και στην επόμενη με ρύθμιση 1.25 απο το AfterBurner.

• Tο πολύμετρο αποκάλυψε και ένα αισθητό overvoltage που κάνει η κάρτα σε πλήρες φορτίo και είναι της τάξης των 0.04volts. Όχι πολύ αλλά όχι και λίγο. Έχετε το νού σας.

Υπερχρονισμός

Είναι λογικό να διαχωρίσουμε τα αποτελέσματα ανάλογα με τη μέθοδο ψύξης. Έτσι έχουμε:

Twin Frozr II

Σε αυτή την κατηγορία έχουμε 3 υποκατηγορίες. Αποτελέσματα χωρίς να ανεβάσουμε vGPU, με το vGPU στα 1.25 μέσω του MSI Afterburner 1.5.1 -μια καλή τιμή για χρήση με τη στόκ ψύκτρα για κάθε μέρα λαμβάνοντας πάντα ώς κριτήρια τη μακροζωΐα της κάρτας και την απόδοση σε σχέση με το ρευμα που της δίνουμε- και τέλος με αυξημένο vGPU και τον i7-980X χρονισμένο στα 4400MHz ώστε να δούμε εάν υπάρχει bottleneck ακόμη και απο το δωδεκαπύρηνο "τέρας" της intel.

Και τώρα στα ενδιαφέροντα...

Άζωτο

Αρχικά μερικές εικόνες με την πληγωμένη μας μπουκαλα που έχει παγώσει τα πάντα, τον phil επι τω έργο και το σύστημά μας σε ώρα δράσης για να ανοίξει η όρεξη.

Τα video που ακολουθούν μας κάνουν μια μικρή εισαγωγή στο μαγικό κόσμο κοντά στο απόλυτο μηδέν. Στο πρώτο video βλέπουμε πώς γεμίζουμε το άζωτο στα θερμός για πρακτικούς λόγους και στο δευτερο την πρώτη επαφή με την κάρτα που ψάχναμε αν υπάρχει coldbug, σε τι βαθμούς είναι και μια πρώτη γεύση απο τα ρολόγια που καταφέρνει η κάρτα. Απολαύστε!

Τα αποτελέσματα που καταφέραμε ηταν:

3DMark06

• Core 1350MHz
• Mem 1250Mhz
• Vgpu 1.5
• Score 34105
• HWbot.org #65 παγκόσμια (σε όλες τις κάρτες)

3DMark Vantage

• Core 1300MHz
• Mem 1260Mhz
• Vgpu 1.5
• Score P27789
• HWbot.org #38 παγκόσμια (σε όλες τις κάρτες)
•



Validation Link

Μετρήσεις Συνθετικά/Παιχνίδια

Και τώρα τα αποτέλεσματα των μετρήσεων με τον i7-965 στα 4GHz.

Ας ξεκινήσουμε απο το συνθετικό Passmark για να πάρουμε μια γενική άποψη για τις δυνατότητες του συστήματός μας.

Aς δούμε τώρα την απόδοση του κεραυνού στα παιχνίδια που προφανώς είναι ο βασικός λόγος ύπαρξής του.

Επίλογος

MSI Lightning. Είναι πραγματικά Αστραπή;



Η αλήθεια είναι πως στην τιμή που διατίθεται, μια μικρή ηλεκτρική εκκένωση διαπερνά την τσέπη μας και ευχόμαστε να αντιστοιχεί και στις επιδόσεις της. Βεβαίως μην ξεχνάμε οτι παρόλο που σαν απόλυτη τιμή είναι υψηλη, παραμένει η ποιο φθηνή απο τις factory OverClocked κάρτες!

Ας τα δούμε όμως αντικειμενικά και ένα ένα.

Αρχικά τα αποτελέσματα με τη στοκ ψύκτρα είναι εντυπωσιακά και κινούνται στα ίδια όρια με όλες τις ειδικές εκδόσεις τέτειων καρτών. Σε κάθε περίπτωση είναι σε θέση να δώσει το κάτι παραπάνω στο χρήστη που πληρώνει για να έχει το ταχύτερο δυνατό απο μια 5870. Μόλις πρόσφατα έχασε τα σκήπτρα της ταχύτερης 5870 παραγωγής απο την Gigabyte SoC με τους handpicked πυρήνες του 1GHz και η οποία δεν έχει ακόμα επαρκή διαθεσιμότητα.

Στο θέμα του υπερχρονισμού τώρα, δεν καταφέραμε να αγγίξουμε το απόλυτο. Η κάρτα δεν είχε τη δυνατότητα να αγγίξει τα 1400MHz πυρήνα που είχε αγγίξει στα χέρια του Hipro5 και ούτε κάν το απόλυτο WR που πρόσφατα κατέκτησε απο την ASUS η GigaByte με τη SoC, στα 1525MHz πυρήνα.

Βέβαια μη νομίζετε οτι όλα τα κομμάτια πάνε τόσο. Παίζει φοβερό ρόλο στο τι κομμάτι πυρήνα θα πέσουμε. Υπάρχουν απλές 5870 του "κιλού" που μπορεί να κάνουν αντίστοιχες κάρτες με την MSI Lightning να κοκκινίσουν. Επίσης υπάρχουν δείγματα MSI Lightning που πήγαν και ~1500MHz πυρήνα. Massman για παράδειγμα.

Αυτό που έχει ουσία είναι πως η MSI Lightning προσφέρει τη χρυσή τομή μεταξύ τεχνολογίας, ησυχίας και προοπτικής απο οτιδήποτε κυκλοφορεί αυτή τη στιγμή. Απο την άλλη με την έλευση του GTX 480 το παιχνίδι αποκτά ενδιαφέρον, κάνοντας ακόμα πιο δύσκολη την επιλογή στην κατηγορία τιμής της.

Η επιλογή όπως πάντα δική σας!

Θετικά

• Επιδόσεις απο το εργοστάσιο
• Θόρυβος
• Κατανάλωση
• Ευελιξία διαχείρισης
• Τιμή

Αρνητικά

• Απόλυτες επιδόσεις
• Υποχρεωτική υποστήριξη 8πινου απο το τροφοδοτικό μας
• Σπαρτιάτικη "περιβολή"
