Intel DZ77GA-70K & Centrino® Advanced-N 6205 preview

Οι εορτασμοί του Άγιου Πάσχα τέλειωσαν και μαζί του οι μέρες εγκράτειας και νηστείας. Και τι "νηστεία" φέτος, με το Kepler να έχει μόλις κυκλοφορήσει ενώ η Intel με την άνεση του "Can't touch this" να καθυστερεί χαρακτηριστικά την επίσημη κυκλοφορία του διάδοχου των SandyBridge, Ivy Bridge.

Η αναμονή παίρνει σιγά σιγά το τέλος της μιας και οι ημερομηνίες λήξης των NDA διαδέχονται η μία την άλλη και μπορούμε πλέον να ανεβάσουμε ότι μας επιτρέπεται. Για την ώρα θα ρίξουμε μια ματιά στον αντικαταστάτη του μέχρι πρότινος κορυφαίου Intel Ζ68 που θα συνοδεύσει τους Ivy Bridge στο launch και δεν είναι άλλο το από το Intel Ζ77 Express Chipset. Η πρώτη μας επαφή θα γίνει μέσω της νέας Intel DZ77GA-70K που αποτελεί την κορυφαία πρόταση της εταιρίας για το s1155.

Η Intel για ακόμα μια φορά με την παρουσίαση της DZ77GA-70K προσφέρει μία κορυφαία μητρική για τους απανταχού gamers και enthousiasts. Σε συνδυασμό με το νέο Intel® Visual BIOS είναι βέβαιο ότι θα ικανοποιήσει και τους πιο απαιτητικούς δίνοντάς τους την ευκαιρία να πάρουν τη μέγιστη απόδοση από το σύστημά τους. Κορυφαίο μοντέλο της νέας σειράς των -K Intel® Desktop Boards, η DZ77GA-70K έρχεται βελτιστοποιημένη για την πλήρη αξιοποίηση των Intel® -K processors. Συνδυασμός του ιδιαίτερα εξελιγμένου σχεδιασμού και της προσεκτικής επιλογής υλικού μαζί με την ευκολία αύξησης των επιδόσεων χάρις τον υπερχρονισμό επεξεργαστή, κάρτας γραφικών και μνήμη που προσφέρει το Intel ® Visual BIOS, καθιστούν την DZ77GA-70K την καλύτερη μητρική για τους Intel® -K processors.

Παρέα με την DZ77GA-70K, η Intel μας παραχώρησε και την Intel Centrino Advanced-N 6205. Πρόκειται για την ολοκαίνουργια PCie WiFi Dual Band 802.11a/g/n κάρτα δικτύου για desktop που πρόκειται να κυκλοφορήσει οσονούπω.

Αρκετά με την εισαγωγή όμως, ας δούμε τα χαρακτηριστικά των δύο πρωταγωνιστών του preview μας.

Τεχνικά Χαρακτηριστικά

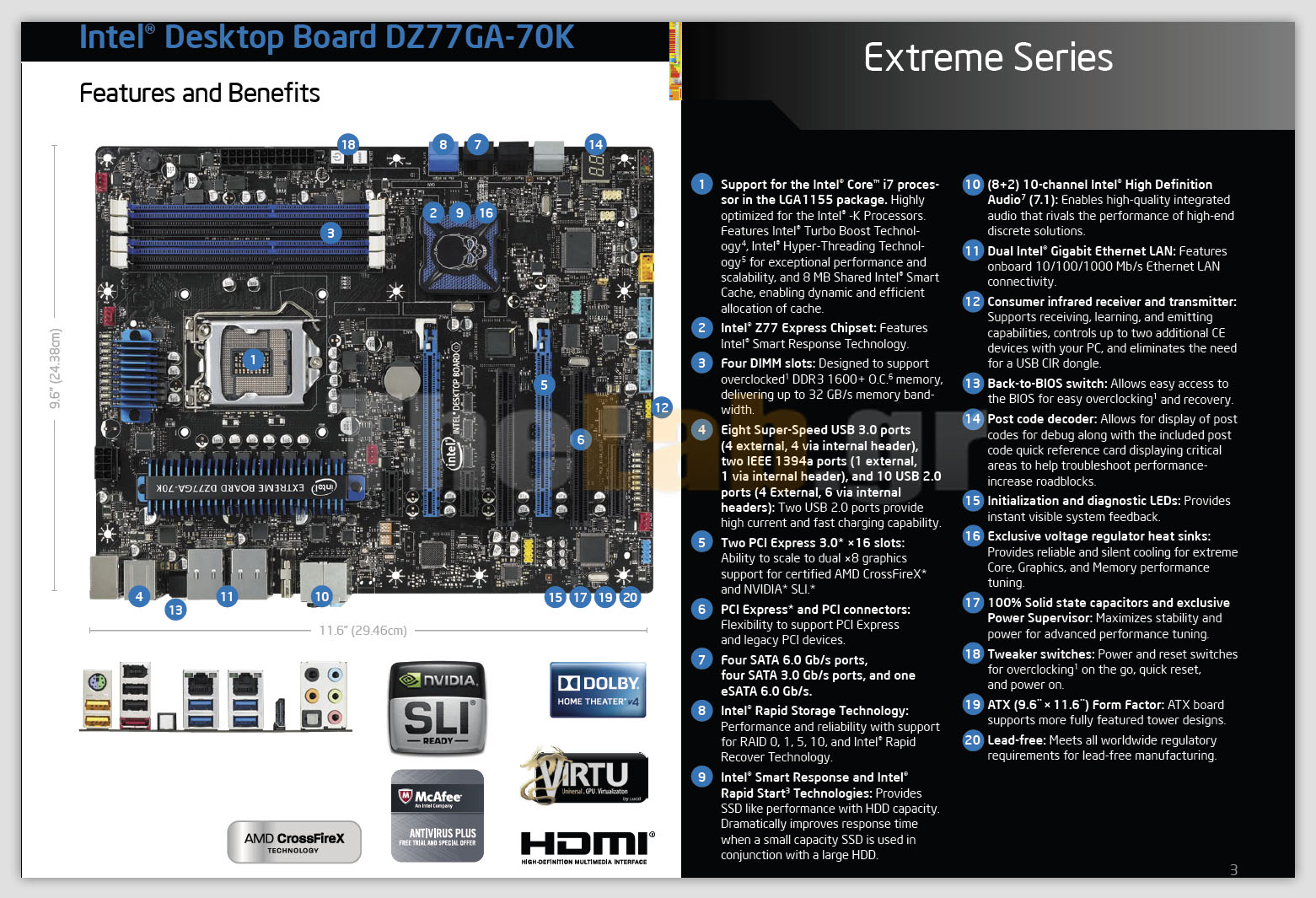

Τα τεχνικά χαρακτηριστικά της Intel DZ77GA-70K είναι τα εξής:

• 3rd Generation Intel® Core™ Processor Support (LGA1155): Highly Optimized for the Intel® ‐K processors, enabling overclocking capabilities
• Intel® Z77 Express Chipset: Providing support for premium chipset features, including RAID, responsiveness features, and overclocking capabilities.
• Intel® Visual BIOS: Mouse and touch controlled UEFI* BIOS with configuration friendly interface including animated visual controls for CPU, graphics & memory overclocking, and boot order priority.
• Intel® Rapid Storage Technology ver 11.0: enabling RAID 0, 1, 5, and 10 support
• Intel® Smart Response Technology: enabling SSD‐like performance for start‐up, application load, and shutdown when combining a traditional low‐cost, large capacity HDD with a small SSD
• Intel® Smart Connect Technology: enabling the ability to maintain cloud based information refreshed and up‐to‐date at low power states
• Intel® Rapid Start Technology: enabling a hand‐held like ON/OFF experience with applications and OS desktop ready in seconds from near zero power consumption
• Additional Features & I/O:
  • Nine SATA ports: 4 internal at 3.0 Gb/s, 4 internal at 6.0 Gb/s, and 1 external eSATA at 6G/s
  • Two IEEE 1394a ports: 1 external port, 1 via internal header
  • Ten USB 2.0 ports: 4 external ports (includes 2 hi‐current/fast charging ports), 6 via internal headers
  • Eight USB 3.0 SuperSpeed ports: 4 external ports, and 4 via internal headers
  • Five PCIe Expansion Slots: 2 PCIe x1, 1 PCIe x4, 2 PCI
  • Dual PCIe 3.0 x16 Graphics: supporting Nvidia SLI* and AMD CrossFireX* technologies
  • Consumer Infrared receiver and emitter (Microsoft Vista* MCE compliant)
  • Back‐to‐BIOS switch
  • Power/Reset Switches
  • On Board LED Port 80 post decoder
  • Ten‐channel Intel® High Definition Audio¹° with multi‐streaming capability
  • Front panel mic/headphone header
  • Diagnostic LED POST indicator that light when each functional section completes
  • Power Supervisor technology to protect against power supply failure, current surges, and over‐current conditions.
  • Augmentation includes BT/Wifi module as well as Front Panel USB 3.0 module
  • ATX Form Factor
    • 10. Requires an Intel® HD Audio enabled system. Consult your PC manufacturer for more information. Sound quality will depend on equipment and actual implementation. For more information about Intel HD Audio, refer to Intel� High Definition Audio.







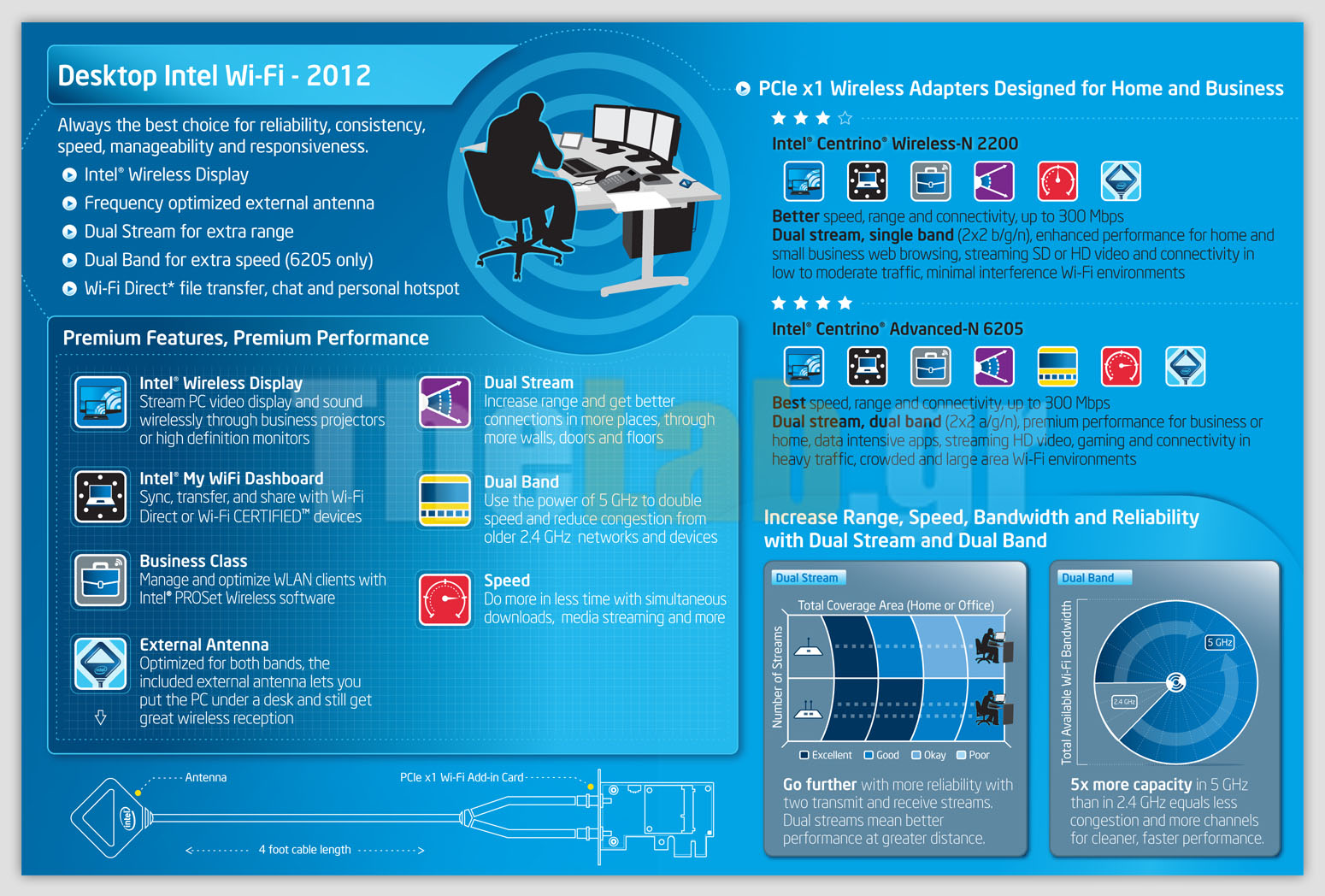

Intel® Centrino® Advanced-N 6205 Technical Specifications

General

• Dimensions: (H x W x D) 50.85 mm x 69.53 mm x 6.37 mm
• Weight: 40.68g (with full height PCI bracket, not including antenna weight)
• Diversity: Antenna diversity supported by supplied, external antenna
• Radio ON/OFF Control: Supported in both hardware and software
• Connector interface: Standard PCIe x1
• LED Output: On/Off
• Operating Temperature (Adapter Shield): 0º to +80°C
• Humidity Non-Operating: 50% to 90% RH non-condensing (at temperatures of 25°C to 35°C)
• Operating Systems: Microsoft Windows 7*, Microsoft Windows Vista*, Microsoft Windows XP*, Microsoft Windows 8*(planned), Linux*
• Wi-Fi Alliance: Wi-Fi CERTIFIED* for 802.11a, 802.11b, 802.11g, 802.11n, WMM*, WPA*, WPA2*, and WPS Wi-Fi Direct for peer to peer device connections
• Microsoft WHQL: Yes
• IEEE WLAN Standard: IEEE 802.11a/b/g/n, 802.11d, 802.11e, 802.11i, 802.11h
• Architecture: Infrastructure and SoftAP

Security

• Authentication: WPA and WPA2, 802.1X (EAP-TLS, TTLS, PEAP, LEAP, EAP-FAST), EAP-SIM, EAP-AKA
• Authentication Protocols: PAP, CHAP, TLS, GTC, MS-CHAP*, MS-CHAPv2
• Encryption: 64-bit and 128-bit WEP, AES-CCMP, TKIP Wi-Fi Direct*
• Encryption and Authentication: WPA2, AES-CCMP
• Product Safety: UL, C-UL, CB (IEC 60950-1)

Compliance

• Retail: (Credit Card Processing) PCI, CISP
• Government: FIPS7,FISMA=

Intel 70 Series Express Chipsets

Με την υιοθέτηση της μετακίνησης των κρισίμων ελεγκτών στο εσωτερικό του επεξεργαστή(memory, pcie controllers) και από τις δύο εταιρίες, η κατασκευή των chipsets απλοποιήθηκε σε τέτοιο βαθμό που έχει περιορίσει τον ρόλο τους σε απλό διαχειριστή των διεπαφών(I/O) του συστήματος. Δεν ευθύνεται και δεν επηρεάζει δηλαδή τις επιδόσεις του συστήματος όπως παλαιότερα όπου υπήρχαν NorthBridge / Southbridge αλλά καθορίζει το σχεδιασμό των μητρικών και τη χρήση των εξτρά controllers που θα χρειαστούν.

Τα κύρια μειονεκτήματα του Intel Z68 ήταν δύο. Δεν είχε περισσότερες από δύο Sata 6GBps και δεν είχε εγγενή υποστήριξη USB3.0. Αν και το Intel Z77 απέκτησε τέσσερις εγγενείς USB3.0 δυστυχώς με τις Sata 6GBps θα μας απογοητεύσει, προσφέροντας ακόμα δύο. Όπως φαίνεται μετά το φιάσκο του P67 η Intel απέκτησε μια πιο συντηρητική νοοτροπία με τις εν λόγω θύρες.

Ακόμα ένα χαρακτηριστικό που περιμέναμε με το Intel Z77 και δεν θα δούμε είναι το ThunderBolt. Η Intel έχει αφήσει την Apple μόνη της να προωθήσει αυτό το χαρακτηριστικό με τη νέα σειρά των MacBook Pro & Air. Οπότε όσες μητρικές θέλουν να το προσφέρουν, μόνο με external controller. Επιπλέον το Intel Z77 απαρνείται εντελώς το κλασσικό PCI του οποίου η παροχή στηρίζεται πλέον αποκλειστικά σε onboard controller.

Θετικό είναι πως πλέον η Intel έχει περιορίσει τις εκδόσεις των Intel 7 series chipsets και έτσι θα έχουμε μόνο τα Z και τα H με τα πρώτα να αποτελούν τα performance oriented ενώ τα δεύτερα την επιλογή του μέσου συστήματος, με κανένα απο τα δύο να μην περιορίζει την λειτουργικότητα του επεξεργαστή όπως παλαιότερα που ανάλογα το chipset είχαμε ή δεν είχαμε λειτουργική την κάρτα γραφικών του επεξεργαστή κτλ.

Βέβαια μεγάλο ρόλο έπαιξε και ότι πλέον η HD4000 που εφοδιάζει τους Ivy Bridge, μαζί με το Lucid Virtu και το Virtu MVP προσφέρουν ουσιαστικά προτερήματα σε απόδοση. Επίσης τα προαναφερθέντα είναι και ένας από τους λόγους που πλέον το Intel Z77 προσφέρει τρεις εξόδους εικόνας σε σχέση με τις δύο που προσφέρει το Intel Z68.

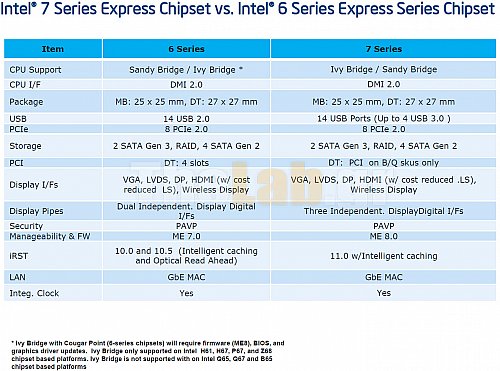

Μια μικρή σύγκριση των δύο chipsets μας δίνει μια καλύτερη εικόνα:

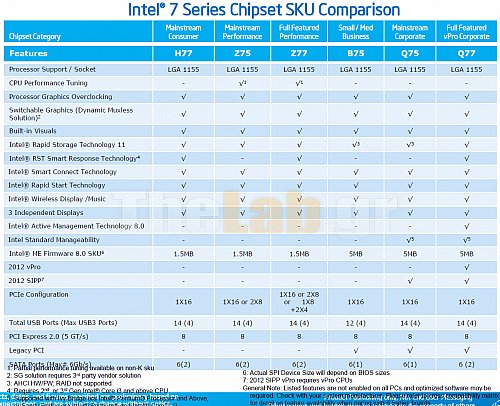

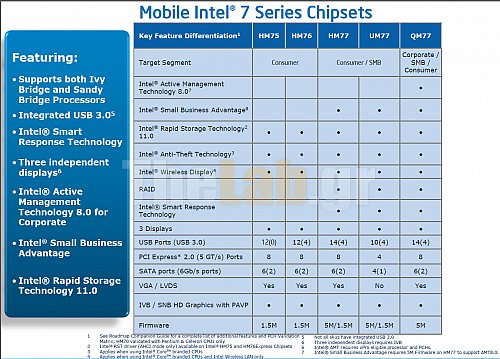

Και μια μικρή σύγκριση των επιμέρους χαρακτηριστικών των Intel 7 series chispets:

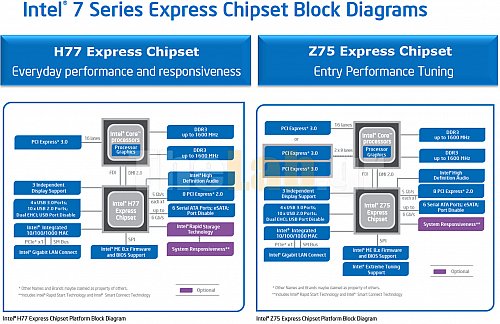

Τα block diagrams των Intel Z77, Z75, H77 είναι το παρακάτω:

Επόμενη σελίδα, Intel® Visual BIOS UEFI.

Bios: DZ77GA-70K

Επειδή μια εικόνα ισούται με χίλιες λέξεις, ελπίζουμε οτι με τις παρακάτω εικόνες θα σας λυθούν πολλές απορίες και θα ικανοποιήσουμε την περιέργειά σας σχετικά με το πώς θα είναι οπτικά και λειτουργικά το Intel® Visual BIOS.

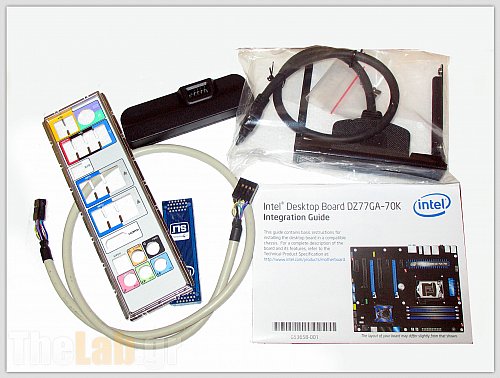

Συσκευασία και περιεχόμενα

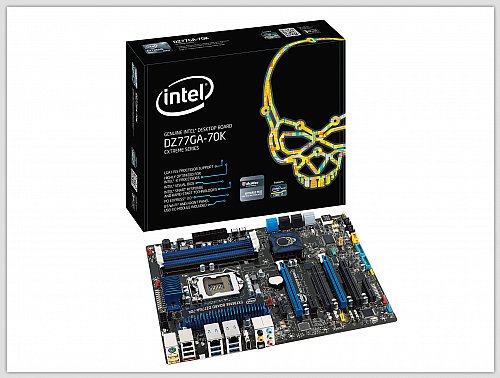

Μαύρη η συσκευασία των Extreme Series της Intel, εξού και το μαύρο χρώμα της συσκευασίας της DZ77GA-70K. Τα περιεχόμενα περιορίζονται στα απολύτως απαραίτητα με bonus το WiFi/BT Module και το USB3.0 panel.

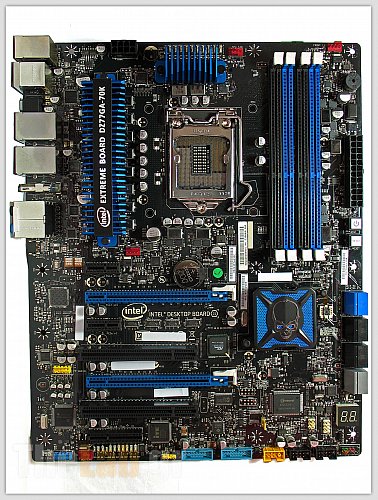

H DZ77GA-70K σε ένα γενικότερο πλάνο του Layout της. Μαύρο και μπλε οι κύριες επιλογές με το χρώμα των διάφορων υποδοχών να χαλούν την όμορφη εικόνα αν και κάνουν τον εντοπισμό και τη διάκριση πιο εύκολη.

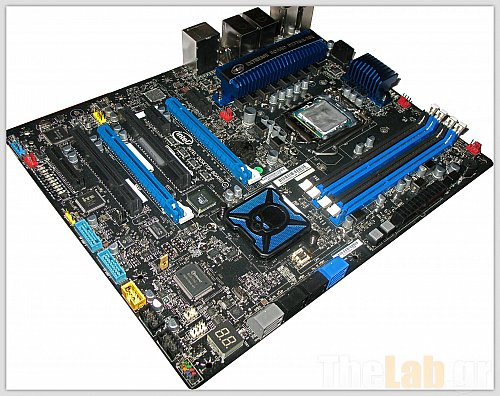

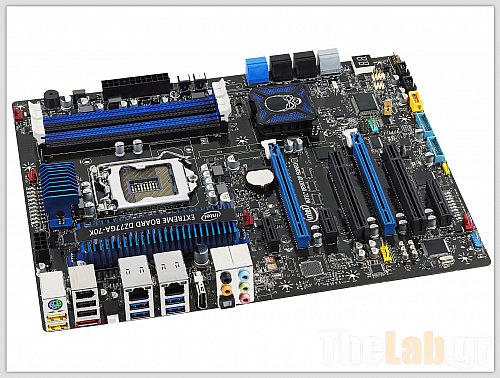

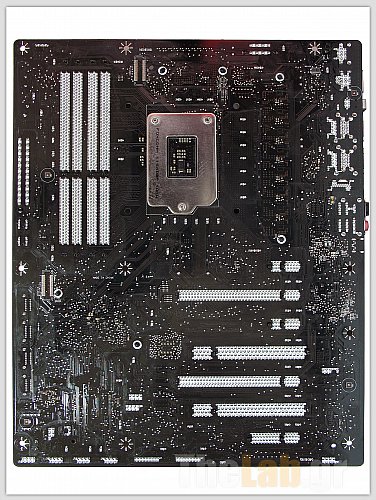

Εμπρός και πίσω η DZ77GA-70K.

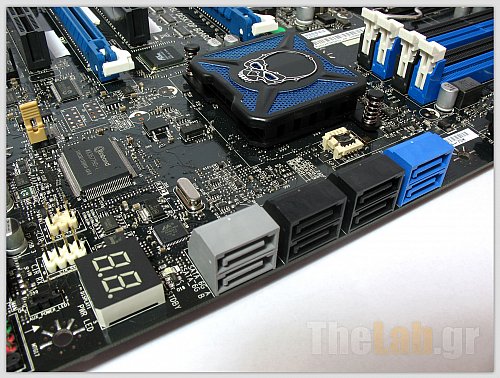

Οκτώ τα συνολικά Sata που μας προσφέρει η DZ77GA-70K με τα τέσσερα από αυτά να παρέχονται απο εξτρά controller της Marvel ενώ δύο είναι τα Sata 6GBps. Πλήρης θυρών επέκτασης η DZ77GA-70K, παρέχει και δύο κλασσικές PCI.

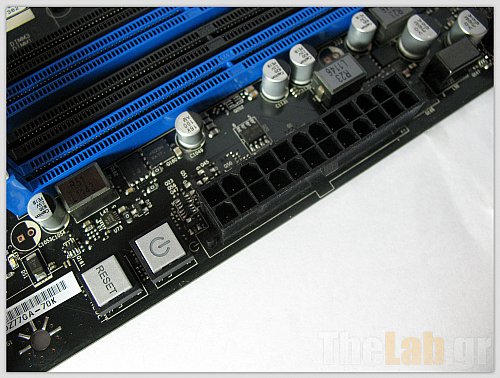

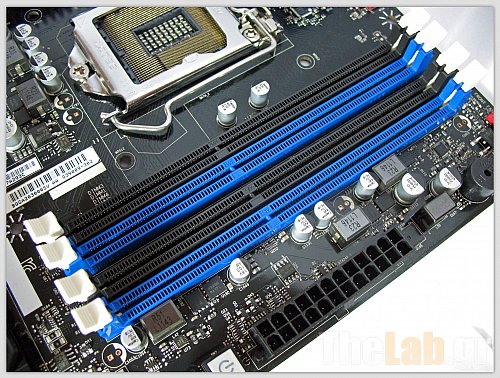

Η DZ77GA-70K διαθέτει και push buttons για την εκκίνηση και το reset που βρίσκονται δίπλα από το 24πινο ATX τροφοδοσίας. Τέσσερα τα slot μνήμης για 32GB σύνολο.





Πλήρες το I/O panel με έναν κοινόχρηστο υποδοχέα PS/2, τέσσερις USB 2.0 ports, εξωτερικό κουμπί για clear CMOS, optical SPDIF, FireWire (IEEE1394), μια eSATA-300 ports, δυο Gigabit Ethernet, τέσσερις USB 3.0(μπλέ), ένα HDMI v1.4 και αναλογικές εξόδους ήχου 7.1

Μια πιο κοντινή ματιά

Ώρα να εμβαθύνουμε περισσότερο στη μητρική:

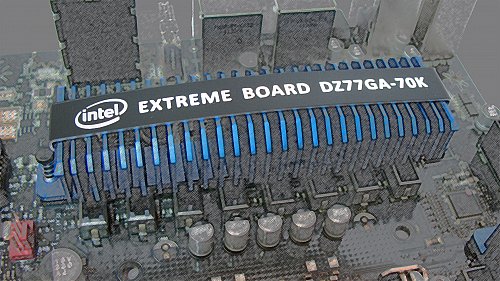

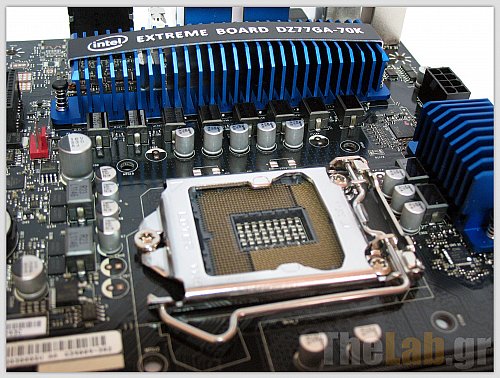

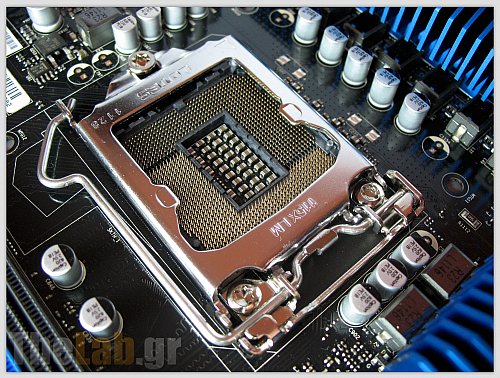

Το γνωστό μας s1155. 8 + 2 οι φάσεις τροφοδοσίας της DZ77GA-70K ενώ τα mosfet καλύπτονται από ευμεγέθεις μπλε ψύκτρες.

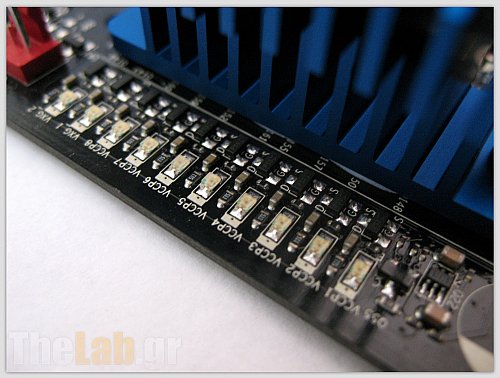

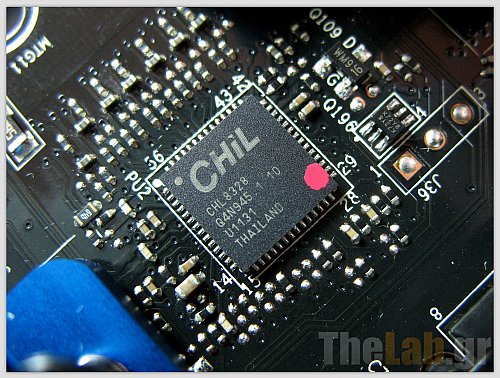

Ο phase controller της μητρικής ανήκει στην Chil και είναι όμοιος με αυτόν που χρησιμοποιούν καιρό τώρα οι Asus. Δίπλα του, τα διαγνωστικά leds της DZ77GA-70K.

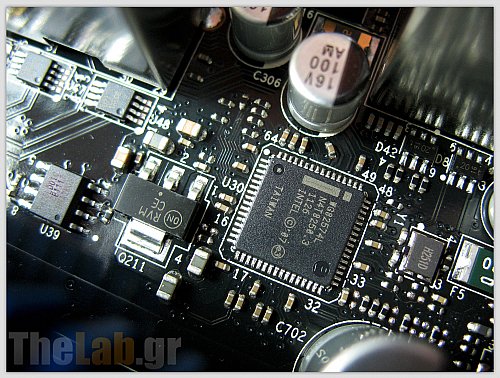

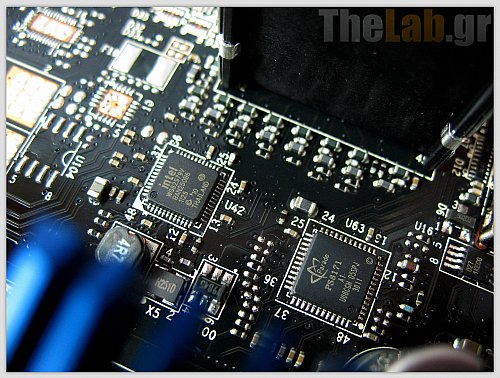

Αριστερά βλέπουμε τη μία εκ των δύο Gigabit Ethernet και το HDMI/DVI Level Shifter ενώ δεξιά τη δεύτερη Gigabit Ethernet.

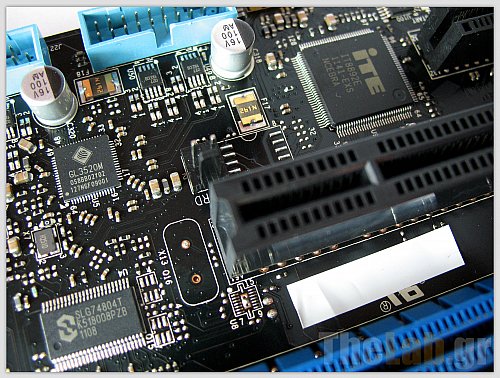

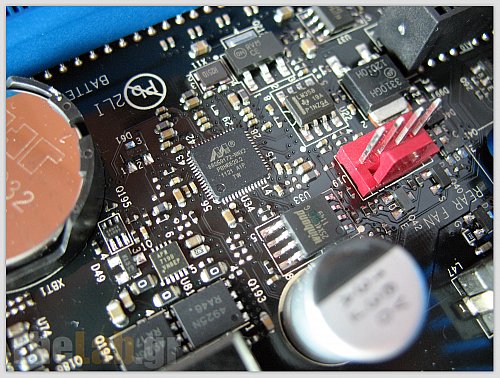

O Sata controller της Marvell αριστερά. Δεξιά το ClockGen της SILEGO μαζί με το USB3.0 Hub της Genesys και τον PCIe to PCI bridge chip της iTE.

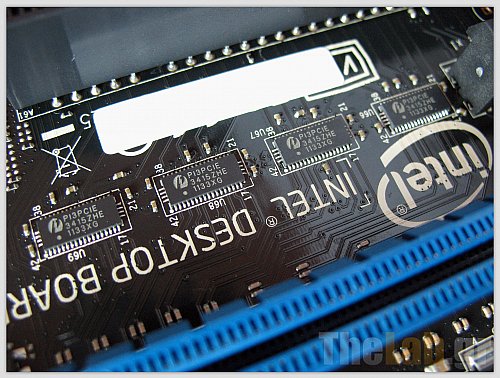

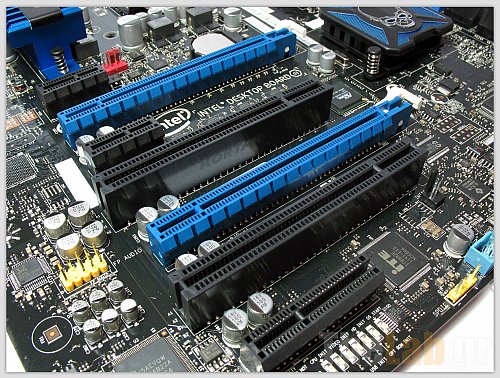

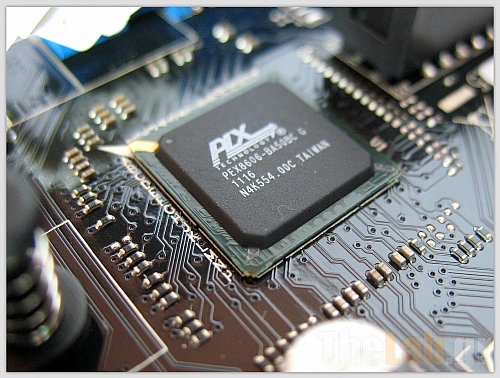

Τα PCIe3.0 Lane switches και ο 6 Port PCI Express Gen 2 (5.0 GT/s) Switch της PLX.

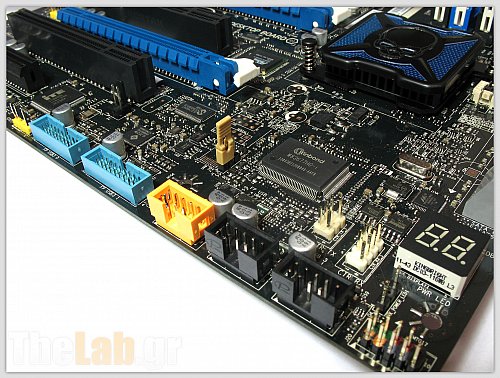

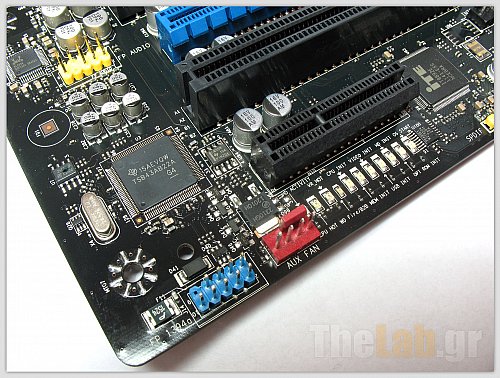

Διάφορα USB2.0 και USB3.0 connectors μαζί με το Post code decoder. Στο βάθος, το I/O LPC interface της WinBond. Δεξιά Ιnitialization leds και ο 1394a Link Layer Controller της Texas Instruments. Στο βάθος το ALC898

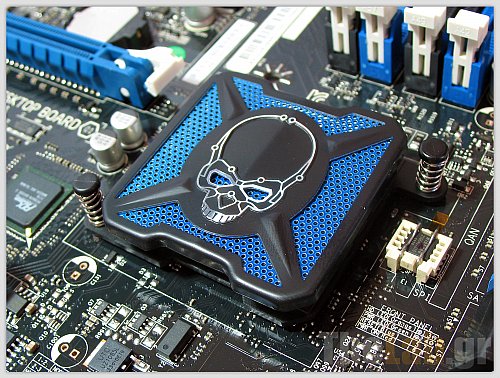

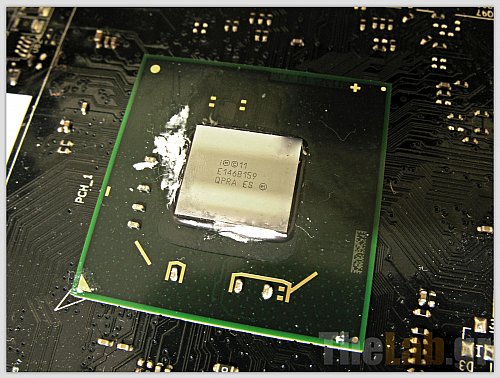

Κοντινό στον πρωταγωνιστή της DZ77GA-70K. Intel Z77 Express chipset.

Intel Centrino Advanced-N 6205

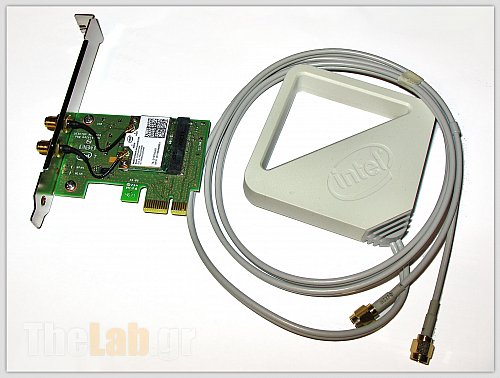

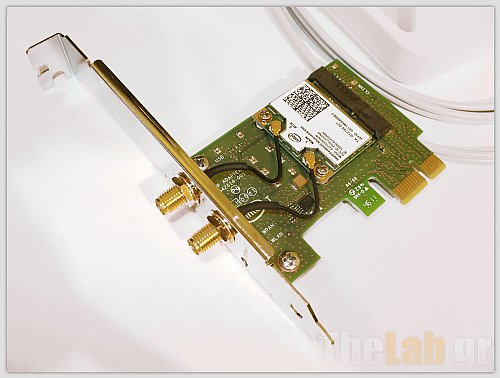

Η Intel Centrino Advanced-N 6205 μαζί με την κεραία της. Ουσιαστικά η Intel μεταφέρει τεχνολογίες, μέχρι πρότινος αποκλειστικά, της mobile σειράς centrino στα desktops με τις ανάλογες αναβαθμίσεις για την προώθηση του multimedia κομματιού της πλατφόρμας των IVB & Intel 7 series chipsets. Παράδειγμα το Intel® Wireless Display.

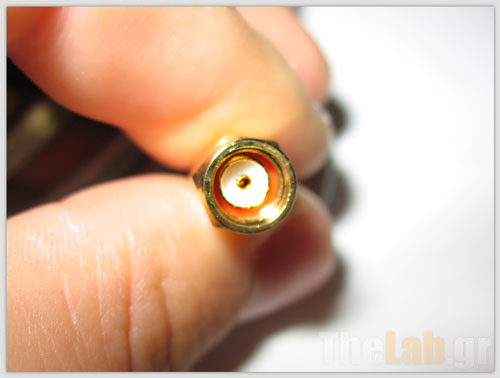

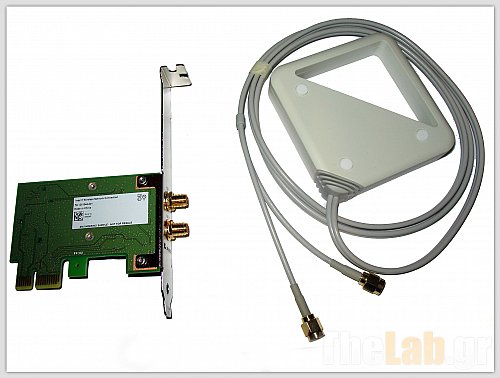

Δύο υποδοχείς RPSMA λόγω diversity και MIMO του 802.11n

Επίλογος

Αν και το Z77 δεν είναι κάτι παραπάνω από ένα facelift του Z68, η Intel -με όλα τα νέα features που το συνοδεύουν στο launch- προσπαθεί να το προωθήσει ως ένα νέα προϊόν άξιο αναβάθμισης από το παλιό καλό Z68. Η αλήθεια είναι πως για το μέσο χρήστη που έχει ήδη μια σύγχρονη μητρική με το Z68, και δη με υποστήριξη PCIe3.0, δεν υπάρχει κανένας απολύτως λόγος να μεταβεί στο νέο chipset. Βέβαια η Intel δεν θα αφήσει στην τύχη του το Z77 αλλά με λίγη προώθηση μέσω bios, που ξαφνικά θα δούμε το Z68 να βρίσκει limitations, θα οδηγήσει τους εξαιρετικά απαιτητικούς overclockers και όσους χρειάζονται τα features του VirtuMVP να αναβαθμίσουν.

Σχετικά με τη DZ77GA-70K τώρα, αν εξαιρέσουμε το εξαιρετικά πρώιμο bios (που τελικά δεν καταφέραμε να αναβαθμίσουμε) το οποίο αν και σταθερότατο μας έκανε τη ζωή δύσκολη κατά τον υπερχρονισμό, αποτελεί μια πολύ αξιόλογη πρόταση από την Intel που όμως για να είμαστε ειλικρινείς δεν συγκρίνεται με κορυφαίες προτάσεις όπως η Maximus IV για παράδειγμα. Δεν παύει να αποτελεί βέβαια ένα σημαντικό βήμα στον τομέα του overclocking από την ίδια την Intel που στο παρελθόν το απέφευγε μέσω ιδιαίτερα περιορισμένων bios. Παρέα με τη Centrino Advanced-N 6205 είναι βέβαιο πως θα καλύψει όλες τις ανάγκες που μπορεί να προκύψουν σε ένα σύγχρονο σύστημα τόσο σε θέματα υπολογιστικής ισχύος όσο και στις multimedia ανησυχίες του.

Εν αναμονή της άρσης του εμπάργκο των IVB ώστε να μπορούμε να σας μεταφέρουμε όλη την εικόνα λοιπόν, Stay Tuned!
