Επτά ημέρες μέχρι τα Χριστούγεννα σύμφωνα με τα Jumbo και περίπου ένα μήνα πρίν ο συνήθης ύποπτος MOS μας είχε ενημερώσει για την επερχόμενη γενιά των Ultra Durable 3 μητρικών της Gigabyte σχεδιασμένες για το s1155 και τους Intel Sandy Bridge. Σε αυτό το preview, έχουμε την ευκαιρία να δούμε απο κοντά τον βενιαμίν της high end σειράς της εταιρίας ονόματι GA-P67A-UD4.

Ακόμα μια μητρική για τους ακυκλοφόρητους Sandy Bridge απο το TheLab, για τα μάτια σας μόνο!


Πρωταγωνιστής και σε αυτή τη μητρική όπως στην MSI P67A-GD65 που παρουσιάσαμε τις προάλλες, είναι το ολοκαίνουργιο Intel P67 Express Chipset. Βεβαίως τι θα ηταν ο πρωταγωνιστής χωρίς το σωστό cast. Γι' αυτό η Gigabyte συνοδεύει το Intel P67 με αναβαθμισμένης ποιότητας και αναμφίβολης καλαισθησίας PCB, μαύρου χρώματος, αναβαθμισμένη τροφοδοσία 12+2 φάσεων για τον επεξεργαστή με χρήση DrMos, τις απαραίτητες υποδοχές usb3.0 / sata 6BGps και πλούσια βοηθήματα.
Μεγάλος απών για τη μητρική της Gigabyte το UEFI bios λόγω χρήσης του παλιού & κλασσικού Award Bios της Phoenix Technologies. Βέβαια δεν γνωρίζουμε αν η Gigabyte αποφασίσει να κάνει μια αλλαγή της τελευταίας στιγμής, γι' αυτό ας μην βιαστούμε να την "κατηγορήσουμε".

Bios: Gigabyte GA-P67A-UD4

Όπως προαναφέραμε η Gigabyte GA-P67A-UD4 δεν έρχεται εφοδιασμένη με γραφικό UEFI bios. Βέβαια δεν υπολείπεται της λειτουργικότητας ενός EFI bios μιας και από το F6 bios και μετά υποστηρίζει κανονικά boot από 3+ΤΒ σκληρούς δίσκους που είναι ένα από τα βασικά πλεονεκτήματα των EFI bioses.



Τεχνικά Χαρακτηριστικά: Gigabyte GA-P67A-UD4

Τα τεχνικά χαρακτηριστικά της Gigabyte GA-P67A-UD4 όπως μας τα εμπιστευτηκε η κατασκευάστρια είναι τα εξής:

Στον προηγούμενο πίνακα είδαμε τα τυπικά χαρακτηριστικά της Gigabyte GA-P67A-UD4. Ας δούμε λίγο πιο αναλυτικά ορισμένα χαρακτηριστικά που ενσωματώνει:

Ultra Durable 3

Όπως αναφέραμε στην αρχή, η συγκεκριμένη γενιά μητρικών της Gigabyte έρχεται με την πιστοποίηση Ultra Durable 3. Αυτό σαν τεχνικά χαρακτηριστικά σημαίνει τέσσερα πράγματα:

[*]Διπλάσιου πάχους χαλκό μεταξύ των στρωμάτων του PCB σε σχέση με τις προηγούμενες γενιές(70μm έναντι 35)
[*]Ιαπωνικοί Solid Caps σε όλη τη μητρική με 50000 ώρες ευδόκιμο ζωής
[*]Χαμηλής αντίστασης (RDS on) mosfet
[*]Πηνία με πυρήνα Φερρίτη

Όλα τα παραπάνω έχουν ως αποτέλεσμα μικρότερες θερμοκρασίες, καλύτερα αποτελέσματα υπερχρονισμού, μεγαλύτερη αποδοτικότητα και λιγότερες ηλεκτρομαγνητικές παρεμβολές μεταξύ των συστημάτων της μητρικής μας.


Dynamic Energy Saver 2

Η συγκεκριμένη λειτουργία που μας προσφέρει η Gigabyte GA-P67A-UD4 αναφέρεται στη δυναμική διαχείριση της κατανάλωσης του συστήματός μας με τη βοήθεια πατενταρισμένου software & hardware. Όπως θα δούμε παρακάτω υπάρχει ειδικό chip επάνω στη μητρική που ανιχνεύει τη σύνθεση του υπολογιστή μας και αλλάζει δυναμικά, σε ένα εύρος 6-12, τις φάσεις τροφοδοσίας του επεξεργαστή μας όπως επίσης ρυθμίζει την κατανάλωση της GPU και των σκληρών δίσκων για το καλύτερο δυνατό αποτέλεσμα επιδόσεων/κατανάλωσης.


Smart 6
Πρόκειται για ένα πακέτο έξυπνων εφαρμογών που έχει συγκεντρώσει η Gigabyte για να κάνει τη ζωή μας πιο εύκολη. Οι εικόνες του interface που ακολουθούν απεικονίζουν τις λειτουργίες που θα παρέχει η εν λόγω σουίτα.

Gigabyte Smart 6

Auto Green
Πρόκειται για μια τεχνολογία της Gigabyte που στόχο έχει τη δυναμική διαχείριση του συστήματός σας. Ο τρόπος που λειτουργεί είναι με τη χρήση Bluetooth. Ορίζετε το κινητό σας ώς το Auto Green Key και όταν απομακρύνεστε απο αυτόν και το κινητό σας βγαίνει εκτός range του Bluetooth τότε αυτός μπαίνει στο ανάλογο Mode που του έχετε ορίσει. Suspend to Ram ή StandBy. Κρίμα που δεν τον ανοίγει κιόλας όταν καθόμαστε κοντά του.


eXtreme Hard Drive(X.H.D)

Πρόκειται για μια λειτουργία της GA-P67A-UD4 κατά την οποία προσθέτει στο υπάρχον Raid configuration τον νεοαποκτηθέντα σκληρό δίσκο σας και βελτιστοποιεί τα Read/Write του Array αυτόματα.

Εικόνες: Gigabyte GA-P67A-UD4

Η συσκευασία της Gigabyte GA-P67A-UD4. Πολύ όμορφος συνδυασμός χρωμάτων που κερδίζει εύκολα τα βλέμματα.

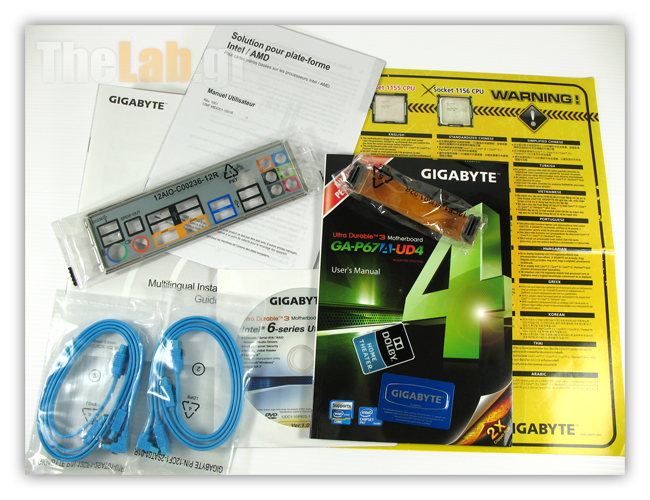

Τα περιεχόμενα. Τέσσερα καλώδια sata, το backpanel ένα user manual και δύο quick installation guides. Όμορφη προσθήκη τα αυτοκολλητάκια με το λογότυπο της εταιρίας & το σήμα της Dolby Laboratories λόγω υποστήριξης των προδιαγραφών από το ALC892 HD Audio chip με το οποίο εφοδιάζεται η GA-P67A-UD4. Το καλύτερο απ' όλα όμως είναι ότι τα έγγραφα περιέχουν οδηγίες και στα Ελληνικά σε αντίθεση με την MSI. ΜΠΡΑΒΟ στην Gigabyte που δείχνει να σέβεται τον Έλληνα καταναλωτή.

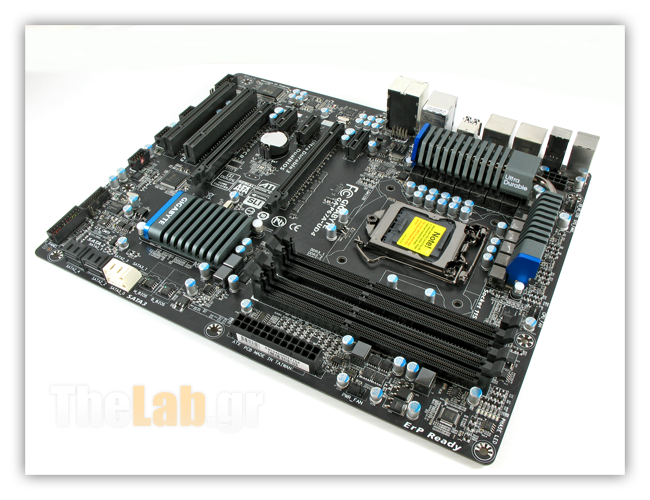

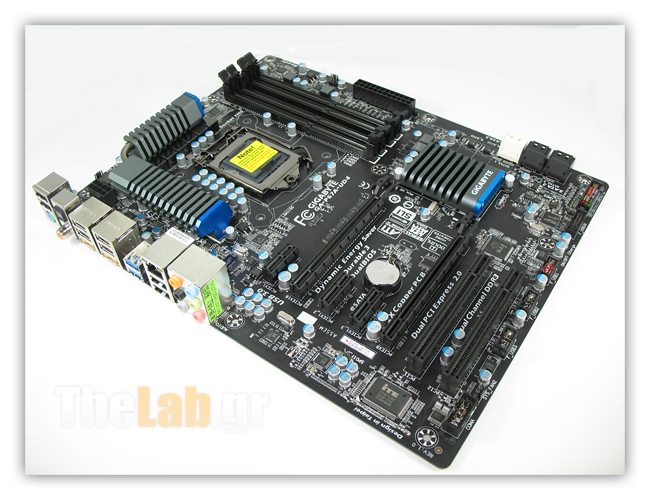

Η Gigabyte GA-P67A-UD4 απο δύο οπτικές γωνίες. Απίστευτα όμορφη μητρική με το μαύρο ματ pcb και τις ανοδιωμένες πινελιές στις ψύκτρες. Εκτός από εμφάνιση όμως το pcb φέρει την σφραγίδα Ultra Durable 3 που σημαίνει οτι το πάχος των copper layers μεταξύ των στρωμάτων του pcb έχει διπλασιαστεί από 35 μικρά σε 70! Τι σημαίνει πρακτικά αυτό; Σημαίνει ότι μπορεί να διαχειριστεί σχεδόν το διπλάσιο ρεύμα απ' ότι μπορεί ένα layer των 35μικρών αφού έχει λιγότερες απώλειες. Well Done Gigabyte!

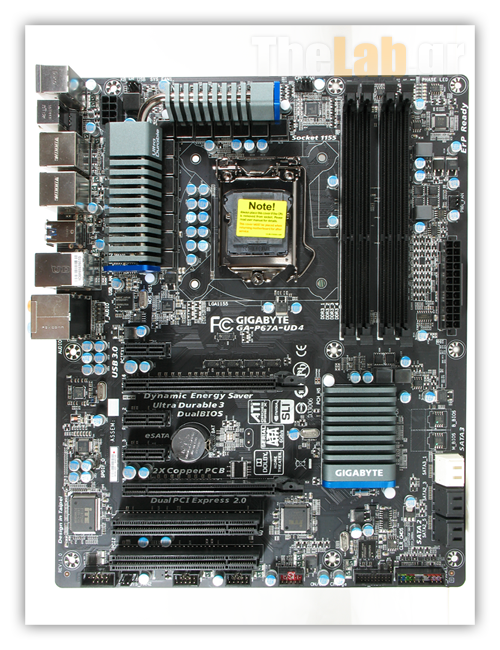

Όψη και κάτοψη της μητρικής. Σχεδόν καρμπόν με την MSI P67. To μόνο πρόβλημα που μπορεί να συναντήσετε είναι το να καλύπτει η ψύκτρα τα δύο κοντινά στο επεξεργαστή memory slots. Επίσης η μπαταρία δεν είναι σε καλό σημείο. Με dual slot vga χάνετε τη δυνατότητα να τη βγάλετε. Πρέπει πρώτα να βγεί η κάρτα για να μπορεί να βγεί η μπαταρία.

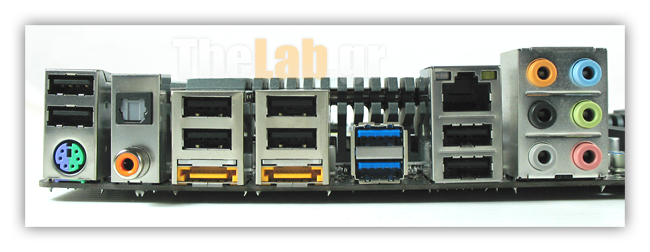

Ακόμα μια εικόνα σχεδόν καρμπόν της MSI. PS/2, οκτώ USB 2.0 ports, έξοδοι coaxial / optical SPDIF, δύο eSATA-300 ports, μια Gigabit Ethernet, δύο USB 3.0(μπλέ) και αναλογικές εξόδους ήχου 7.1. Λείπουν το εξωτερικό κουμπί για clear CMOS και η μια FireWire (IEEE1394) που προσέφερε η πρόταση της MSI
Αναλυτικά: Gigabyte GA-P67A-UD4

Ώρα να εμβαθύνουμε περισσότερο στη μητρική:

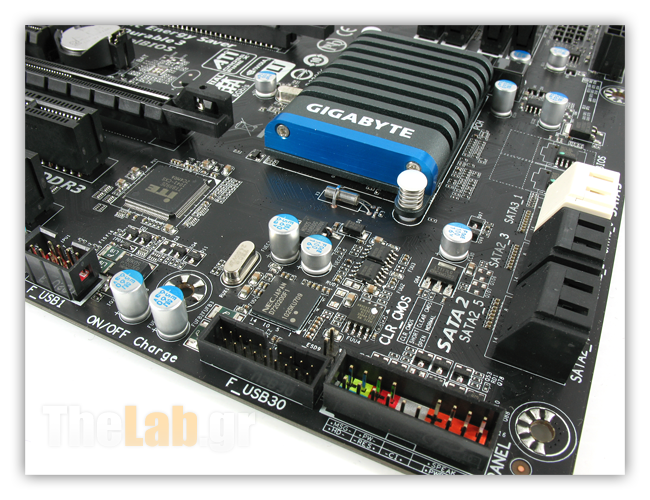

Αντί για τον ASMedia ASM1083 σαν PCI controller, η Gigabyte έχει προτιμήσει τη λύση της ITE με κωδικό IT8892Ε. Ομοίως με την P67A-GD65, η GA-P67A-UD4 εξοπλίζεται με Dual Bios και χρησιμοποιεί τον NEC μPD720200F1 για τις δύο οπίσθιες και τις δύο εμπρόσθιες usb3.0. Αν το κουτί σας διαθέτει θύρες usb3.0 υπάρχει υποδοχέας επάνω στη μητρική ανάλογος με αυτόν που είχαμε δεί στην MSI. Δυστυχώς δεν μας παρέχεται κάποιο Backpanel για να να κάνουμε χρήση των δύο usb3.0 που μας δίνει ο εμπρόσθιος μPD720200F1 σε περίπτωση που το κουτί μας δεν διαθέτει υποδοχείς.

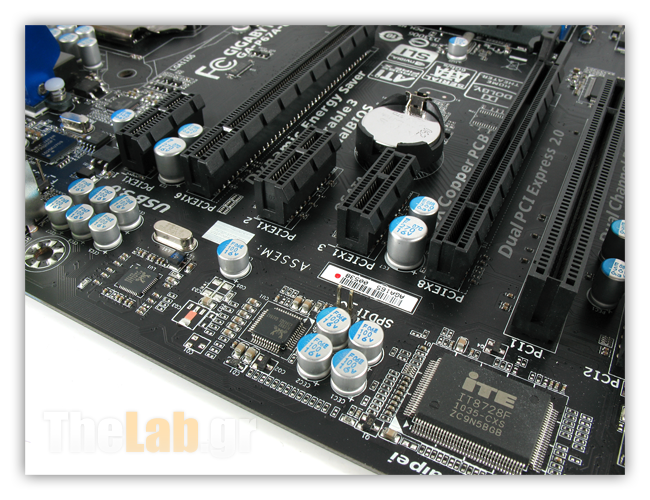

Μαζεμένοι στην πίσω πλευρά της μητρικής οι ελεγκτές για ήχο, Usb3.0, ΙΟ και Ethernet. Πάνω από τον NEC μPD720200F1 που αχνοφαίνεται στο βάθος συναντάμε τον Marvel 88SE9128 για τα δύο eSata 6GBps

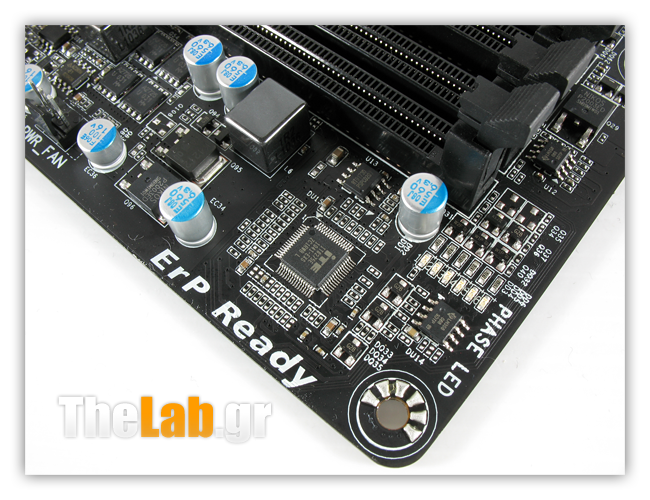

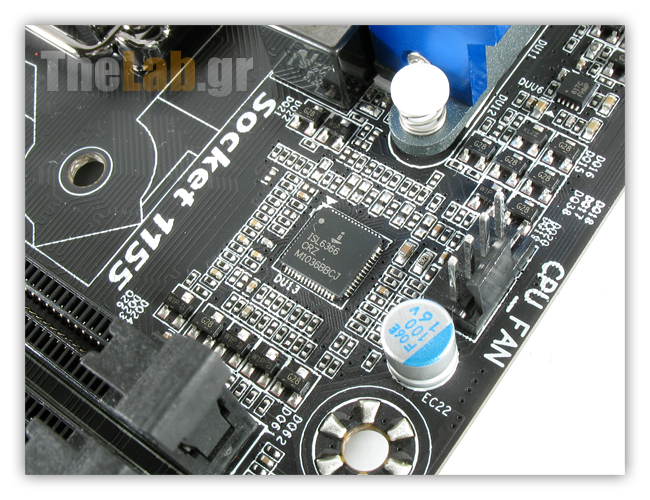

Αριστερά και δεξιά από τα memory slots συναντάμε δύο controller chips μαζί με έξι phase leds για ένδειξη των χρησιμοποιούμενων φάσεων. Αριστερά έχουμε τον super I/O controller της ΙΤΕ με κωδικό iTE IT8275E αγνώστων λοιπών στοιχειών που η Gigabyte αναφέρει ότι ευθύνεται για το Phase switching της μητρικής και από την άλλη έχουμε τον 6-κάναλο ISL6366 phase controller της Interstil. Το κάθε κανάλι του οδηγεί ένα ζεύγος απο τα DrMos της GA-P67A-UD4 που μας δίνουν "12 φάσεις" τροφοδοσίας. Κατά πόσο θεωρείται κανονικό 12phase σηκώνει συζήτηση.

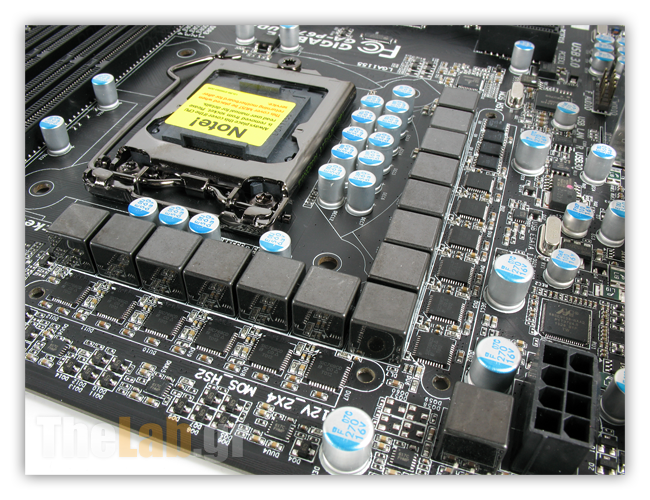

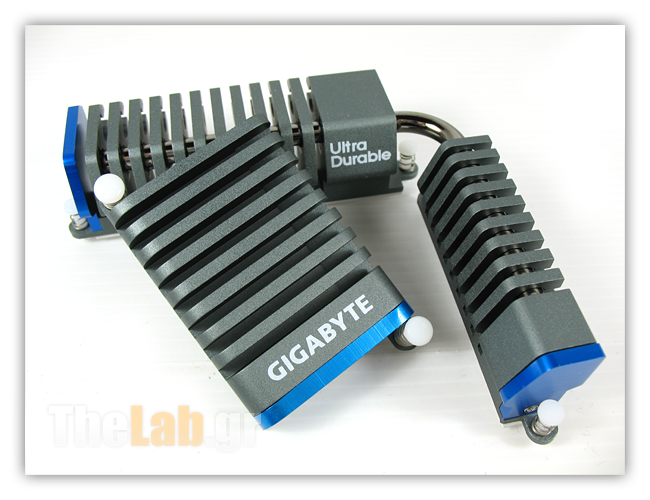

Κοντινό στο s1155 και στη γύρω περιοχή. "12+2" φάσεις τροφοδοτούν τον επεξεργαστή της GA-P67A-UD4 και για πρώτη φορά η Gigabyte φαίνεται να αναγνωρίζει την αποδοτικότητα των DrMos και να τα χρησιμοποιεί σε προϊόντα της. Όλα τα DrMos καλύπτονται απο ψύκτρες που χρησιμοποιούν heatpipe για τη μεταφορά θερμότητας. Πρόκειται για τα https://www.vishay.com/docs/64981/sic769cd.pdf

της Vishay και φαίνεται να λειτουργούν στο 1MHz, ομοίως με αυτά της MSI P67A-GD65.

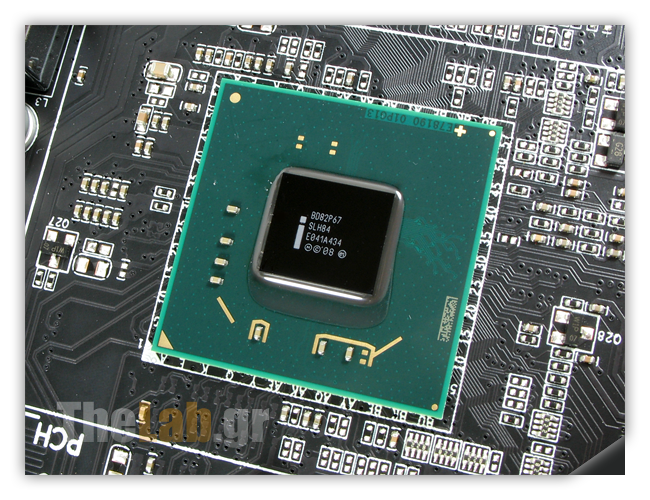

Κοινός παρονομαστής, το Intel P67 Express chipset. Εδώ "ντυμένο" στα μαύρα.[/CENTER]

Επίλογος

Η ώρα της κρίσης για την Gigabyte GA-P67A-UD4. Ας αρχίσουμε με τα της εμφάνισης.

Αν ήταν αν διαλέξουμε μεταξύ των δύο μητρικών που έχουμε δει ως τώρα με κριτήριο την εμφάνιση, θα αγοράζαμε την GA-P67A-UD4 με κλειστά τα μάτια. Μόνο μια ROG ή μια Classified θα μπορούσε να αποσπάσει το βλέμμα μας από επάνω της και αυτό με δυσκολία.
Από θέμα επιδόσεων και κατασκευής, τουλάχιστον σε θεωρητικό επίπεδο, έχουμε μεγαλύτερες προσδοκίες από την GA-P67A-UD4 απ' ότι από την P67A-GD65. Περισσότερες φάσεις, καλύτερο pcb και ισάξια δευτερεύοντα components που μας κάνουν να ανυπομονούμε να τη δοκιμάσουμε σε "ζόρικες" καταστάσεις.
Τα βοηθήματα λογισμικού είναι καλές προσθήκες αν και αμφίβολη η χρησιμότητά τους στην πλειοψηφία των χρηστών. Δεν παύουν να παρέχουν όμως χρήσιμες ευκολίες.
Σαν γενική εικόνα, η Gigabyte φαίνεται να έχει δώσει μεγαλύτερη βάση στις επιδόσεις και την κατανάλωση ενώ η MSI με την P67A-GD65 προσφέρει ένα πιο all around και εύκολο προϊόν με την έξτρα Firewire, το USB3.0 BackPanel, το oc genie2 κλπ.

Τέλος, και σε αυτή τη μητρική παρατηρούμε το ίδιο λειτουργικό πρόβλημα όπως σε όλες τις Intel P67 based μητρικές που έχουμε δει έως τώρα. Αναφερόμαστε στην απόσταση μεταξύ s1155 και memory slots που δεν επαρκεί για ψύκτρα οριζόντιου προσανατολισμού.

Όπως και να έχει η αλήθεια θα λάμψει στο επερχόμενο RoundUp οπότε όπως είπαμε και την προηγούμενη φορά,
Stay Tuned!


Ευχαριστούμε την Gigabyte για την παραχώρηση του δείγματος της παρουσίασης

Καρόπουλος (NoDsl) Διονύσιος
