ASRock 890GM Pro3 review - Μικρή στο μάτι...

Ακόμα ένα review για AMD πλατφόρμα, θα πεί κάποιος; Γιατί όχι, θα πούμε εμείς...
Τόσο καιρό δεν είχαμε παρουσιάσει κάτι διαφορετικό από την πλατφόρμα της AMD παρά μόνο κάρτες γραφικών και νιώθαμε πως την έχουμε αδικήσει. Τώρα που μας δίνεται η ευκαιρία όμως θα παρουσιάσουμε όσο περισσότερα δείγματα περνάει απο το χέρι μας!

Αρχικά έγινε παρουσίαση της Asus Crosshair IV που εφοδιαζόταν με το AMD 890FX, τη ναυαρχίδα της σειράς, και αποκτίσαμε άποψη για το "Ζενίθ" των AMD 800 series chipsets. Ύστερα είδαμε την Asrock 870 Extreme3 με το μικρότερο μοντέλο της σειράς AMD chipsets, το 870, και μάθαμε και το "Ναδίρ".

Στο σημερινό review θα μάθουμε τι είναι ικανή να στριμώξει η ASrock σε μια επιφάνεια ~0,05 τετραγωνικών μέτρων.
Η απάντηση είναι: Κύκλωμα ικανό να τροφοδοτήσει επεξεργαστές με TDP 140W, ένα AMD 890GX, μια ATi Radeon HD 4290 και μια μικρή αλλά αποδοτική έκπληξη!

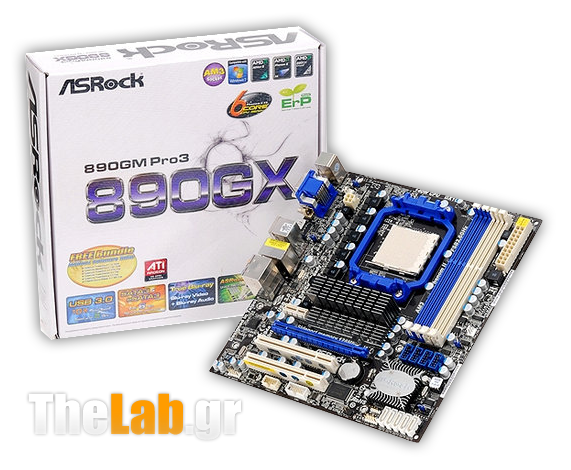

Αναφερόμαστε στην ASrock 890GM Pro3, μια mATX μητρική που αποτελει την πρόταση της ASrock για ένα, υψηλής απόδοσης, πολυμεσικό σύστημα και όχι μόνο.

Η μικρή δηλώνει απροκάλυπτα επάνω στο PCB και στη συσκευασία της, την υποστήριξη Phenom II Χ6 και αυτό ακριβώς θα επιβεβαιώσουμε στο εν λόγω review. Παρακαλώ όπως γυρίσετε σελίδα.

Χαρακτηριστικά: Asrock 890GM Pro3

Η 890GM Pro3 ακολουθεί την ίδια κατασκευαστική και οπτική λογική με την 870 Extreme3 που είδαμε σε προηγούμενη παρουσίαση προσαρμοσμένη στο πρώτυπο mATX για το οποίο σχεδιάστηκε.
Οι κύριες διαφορές που μπορούμε εύκολα να εντοπίσουμε ξεκινούν απο τους υποδοχείς SPDIF, Optical, το clrCMOS button και τις δύο υποδοχές USB που υπήρχαν στο IO panel της 870 Extreme3 και που πλέον έχουν αντικατασταθεί απο τα αναγκαία DVΙ-I, D-Sub και, υποχρεωτικά, απο μία θύρα HDMI 1.3a. Η Οptical δεν μας έχει εγκαταλείψει στην πραγματικότητα αλλά πλέον βρίσκεται μαζί με τις εξόδους ήχου παίρνοντας τη θέση των Mid Surround Speakers (συστήματα 7.1). Οι υπόλοιπες υποδοχές είναι κοινές με της 870 Extreme3.

Αν και η ASrock 890GM Pro3 δεν ανοίκει στη σειρά Extreme3 βασίζεται οπτικά στο Extreme Layout της εταιρίας με το χαρακτηριστικό μαύρο PCB και τα άσπρα/μπλέ expansion slots. Τέλος η 890GM Pro3 εφοδιάζεται με USB 3.0, SATA3 (6Gb/s) και eSATA3 (6Gb/s) όπως όλες οι μητρικές με το SB850.
Στην καρδιά της 890GM Pro3 χτυπάει ουσιαστικά ένα 890FX με τα 16 απο τα 32 PCIe Lanes που δίναται να παρέχει να είναι αφιερωμένα αποκλειστικά στην iGPU της ΑΤi, HD 4290, αφήνοντας διαθέσιμη μία Physical x16 PCIe. Θα μπορούσε να υπήρχε επιλογή χωρισμού σε 2*x8 ώστε να είχαμε δυνατότητα για Crossfire αλλά ούτε ο χαρακτήρας της μητρικής είναι τέτοιος, ούτε χώρος υπάρχει σε τόσο περιορισμένη επιφάνεια για δεύτερο PCIe slot. Οπότε μένουμε με μία Full x16 PCIe θύρα.

Ας δούμε αναλυτικά τα χαρακτηριστικά της https://www.asrock.com/mb/overview.asp?Model=890GM Pro3&cat=Specifications

[*]Phenom II X6 6-Core CPU Ready
[*]Supports UCC feature (Unlock CPU Core)
[*]ASRock DuraCap (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
[*]Supports CPU up to 140W
[*]Supports Dual Channel DDR3 1800(OC)
[*]Supports ATI™ Hybrid CrossFireX™
[*]Integrated AMD Radeon HD 4290 graphics, DX10.1 Class iGPU, Shader Model 4.1, Max. shared memory 512MB
[*]Built-in 128MB DDR3 1333MHz SidePort Memory
[*]Multi VGA Output options: D-Sub, DVI-D and HDMI
[*]1 x eSATAIII Connector, 5 x SATA3 6.0 Gb/s connectors, 1 x USB 3.0 port, 2 x IEEE 1394 ports
[*]Supports ASRock Instant Boot, Instant Flash, OC Tuner, IES, OC DNA
[*]ErP/EuP Ready
[*]7.1 CH HD Audio with Content Protection, DAC with 110dB dynamic range (VIA® VT2020 Audio Codec with QSound) , Premium Blu-ray audio support[/LIST]

Και του iGPU HD4290
[LIST][*]DirectX 10.1 support
[*]2nd generation Unified Video Decoder (UVD 2.0)
[*] o Full hardware decode acceleration of H.264/VC-1/MPEG2
[*] o Hardware decode acceleration of a secondary video stream (Picture-in-Picture) (10-20% CPU usage decrease)
[*]Improved ATI Avivo Video Post Processor
[*] o Enhanced DVD up-conversion to HD
[*] o Automatic dynamic contrast adjustment
[*]Multichannel LPCM over HDMI (no PAP, no HD audio bitstreaming)



Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:

Hybrid CrossFire/Hybrid CrossFire X

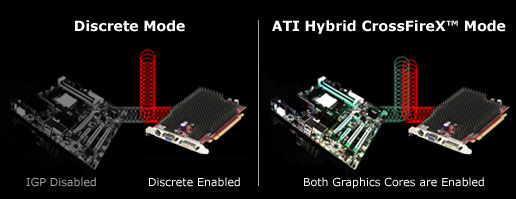

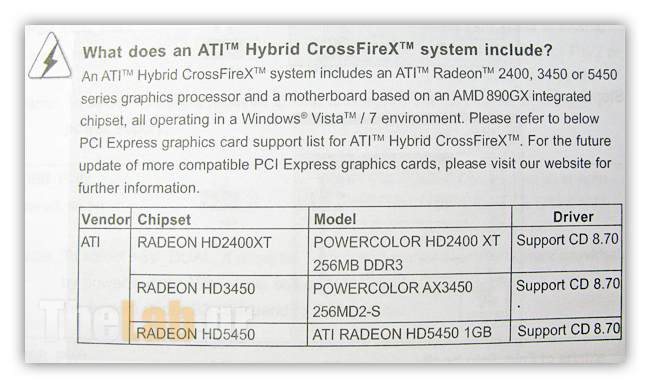

Όπως βλέπουμε και στον πίνακα η 890GX μας δίνει τη δυνατότητα να χρησιμοποιήσουμε ταυτόχρονα την onBoard 4290 μαζί με ορισμένες κάρτας ATi. Η εικόνα από το manual της 890GM pro3 μας προλάβει τους δυνατούς συνδυασμούς. Όχι και ιδιαίτερη ευελιξία η αλήθεια είναι. Το κακό είναι οτι δεν μπορέσαμε να το δοκιμάσουμε στην πράξη γιατί από τις κάρτες που είχαμε διαθέσιμες ούτε η 4670 έκανε ούτε η 5870.




Προσοχήόμως γιατί λόγω του ότι η Radeon HD 4290 υποστηρίζει DX10.1 εάν τοποθετήσουμε μια DX11 vga της ATi θα λειτουργεί μόνο ως DX10.1!
Δυστυχώς δεν υποστηρίζεται η λειτουργία

AMD Hybrid Graphics - Wikipedia

EN.WIKIPEDIA.ORG

που θα βοηθούσε αρκετά στην κατανάλωση. Περιορίζεται σε μητρικές με mobile chipsets.

Έκπληξη! DDR3 1333 128MB Side Port Memory

Είναι ένα χαρακτηριστικό που δε συναντάμε συχνά, αφού στις περισσότερες περιπτώσεις οι κατασκευαστές αρκούνται στην παραχώριση μερικών MB απο την κύρια μνήμη του συστήματος για την λειτουργία της ενσωματωμένης κάρτας γραφικών.

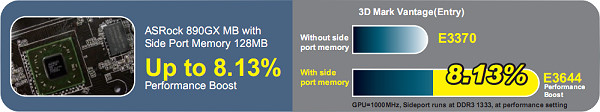

Η ASrock θέλοντας να ανεξαρτητοποιήσει την HD 4290 απο όποια επιλογή μνήμης του χρήστη καθώς και για, πιο σημαντικό λόγο, να αποδεσμεύσει την κύρια μνήμη απο τις απαιτήσεις του ενσωματωμένου κυκλώματος γραφικών επέλεξε τον ποιό "ακριβό" και αποδοτικό δρόμο της Side Port Memory. Η ανήσυχη ASrock δεν άφησε ούτε αυτό το χαρακτηριστικό ώς έχει αλλά παρέχει τη δυνατότητα ρύθμισης της τάσης λειτουργίας(!) της μνήμης απο το bios, προφανώς, για περιπτώσεις υπερχρονισμού.

Boost performance up to 8.13%

BIOS: ASRock 890GM Pro3
Ακόμα ένα σημείο της ASRock 890GM Pro3 που δεν διαφέρει σχεδόν καθόλου απο αυτό της ASRock 870 Extreme3.

Είναι κατασκευής AMI και μας ήρθε στην έκδοση 1.50.

Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 1.60 με release note:
Update CPU code

Για ευκολία κατανόησης του "δέντρου" των μενού του bios ακολουθεί ο πίνακας όπου με mouse over έχουμε την περιγραφή αυτού που βλέπουμε και πατώντας επάνω στην εικόνα τη βλέπουμε σε μεγαλύτερη ανάλυση.


Main
OC Tweaker
Advanced
	CPU Configuration
	Chipset
	ACPI Configuration
	Storage Configuration
	PCIPnP
	Super I/O Configuration.
	Usb Configuration
	Asrock Instant Flash
HW Monitor
Boot
Exit

Το εύρος τον ρυθμίσεων που μας δίνει η ASrock 890GM Pro3 είναι το ακόλουθο:

[*]SidePort clock: Από 533 MHz έως 1700 MHz με βήματα των 30 MHz
[*]GPU clock: Από 350 MHz έως 2000 MHz με βήματα του 1 MHz
[*]CPU voltage: Από 0.6000 V έως 2.000 V με βήματα των 0.0125 V
[*]CPU VDDA voltage: Από 2.56 V έως 2.70 V με βήματα των 0.14 V
[*]PCI Express VDDA voltage: Από 1.81 V έως 1.92 V με βήματα των 0.11 V
[*]Memory controller voltage: Από 0.600 V έως 2.000 V με βήματα των 0.0125 V
[*]Memory voltage: Από 0.987 V έως 1.995 V με βήματα των 0.014 V
[*]HyperTransport voltage: Από 1.200 V έως 1.820 V με βήματα των 0.01 V
[*]GPU voltage: Από 1.108 V έως 1.794 V με βήματα των 0.013 V
[*]South bridge voltage: Από 1.10 V έως 1.40 V με βήματα των 0.1 V
[*]SidePort voltage: Από 1.50 V έως 1.80 V με βήματα των 0.1 V
Εικόνες: ASRock 890GM Pro3

Αφού γνωρίσαμε το bios της ASRock 890GM Pro3, ώρα για την οπτική περιήγησή μας στο pcb και το highlighting των επιμέρους σημαντικών στοιχείων της.

Η συσκευασία της Asrock 890GM pro3 είναι κατά τη γνώμη μας πανέμορφη και sparkly όπως η μικρή που στεγάζει. Προσοχή με το 890GX που φιγουράρει στη μέση του εμπρόσθιου μέρους με size 100 και bold μη την μπερδέψετε για άλλο μοντέλο. Πάντως το μικρό κουτί αναφέρει πλήρως τα χαρακτηριστικά της μητρικής.

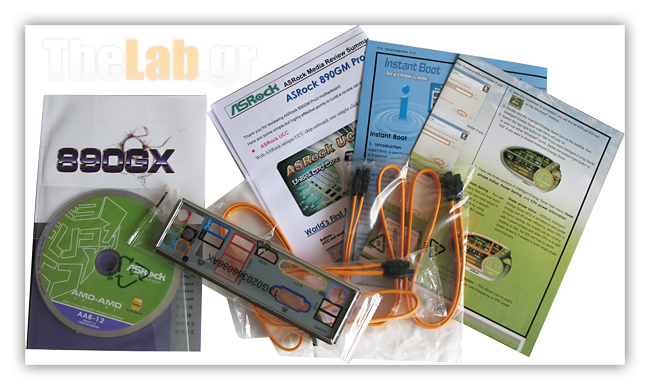

Τα περιεχόμενα της "μικρής". Λακωνική η Asrock στις μητρικές της. Δε μας χαλάει όμως αφού γλιτώνουμε σε τιμή και κερδίζουμε σε χαρακτηριστικά. Και για 106€ άψογη είναι.

Κάτω απο το χαρτόνι που συγκρατεί τα περιεχόμενα και μέσα σε αντιστατικό σακουλάκι κρύβεται η

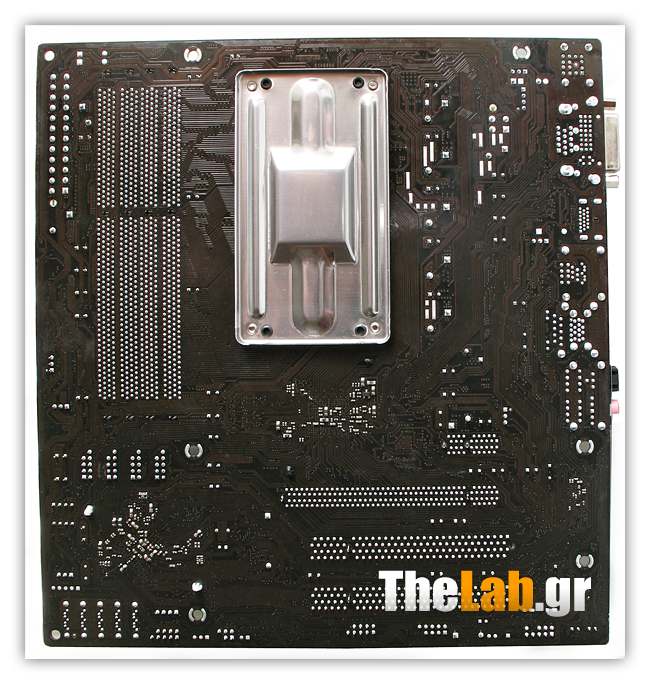

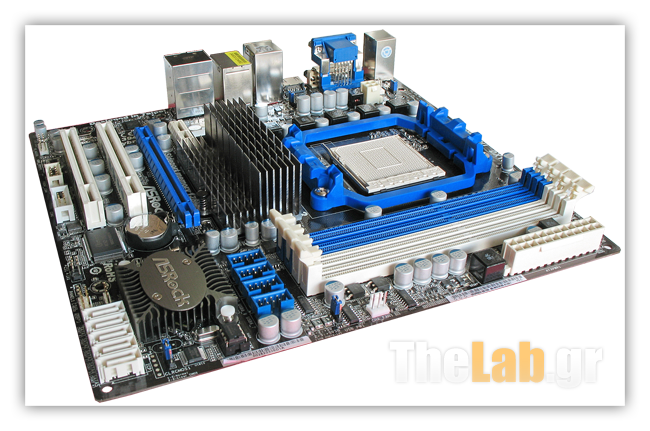

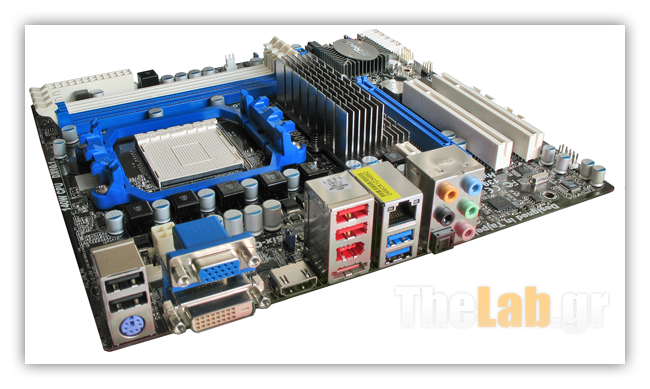

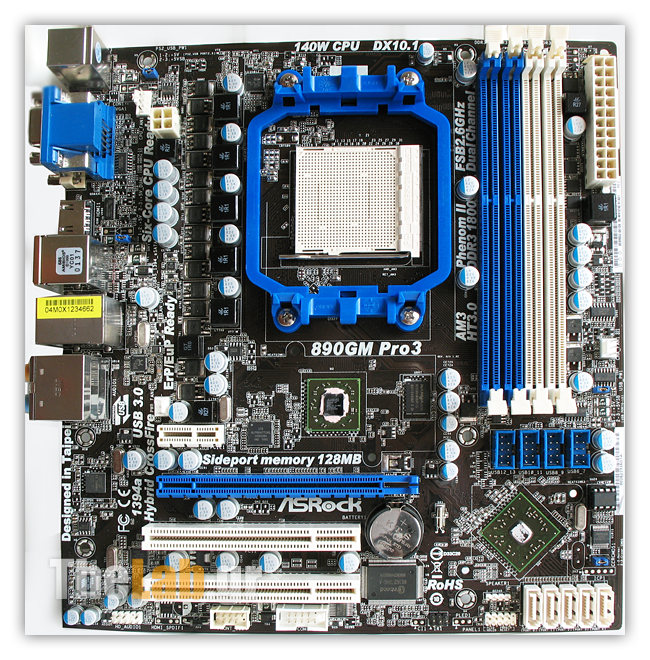

ASrock 890GM pro3. Στις παραπάνω εικόνες το έμπροσθεν και όπισθεν μέρος της καθώς και δύο που καταδεικνύουν γενικότερο layout της μητρικής.

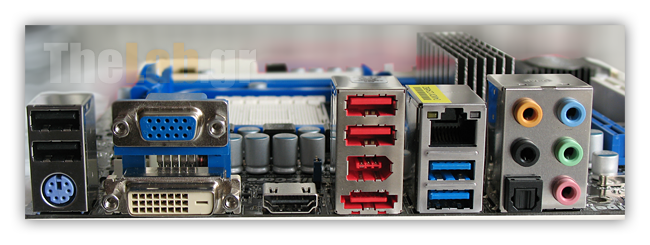

Τα Ι/Ο ports της μητρικής. Απο αριστερά προς τα δεξιά έχουμε: 2xusb & PS2, D-Sub & DVI-I,
HDMI 1.3a, 2xusb & 1394 & eSATA3, GBe & 1xusb & 1x usb[COLOR="Red"]3[/COLOR] , HD Audio Jacks & Optical

Ενδότερη ματιά: Asrock 890GM Pro3
Μετά τη γενική ματιά στο pcb, μια πιο αναλυτική ματιά στην Asrock 890GM pro3.

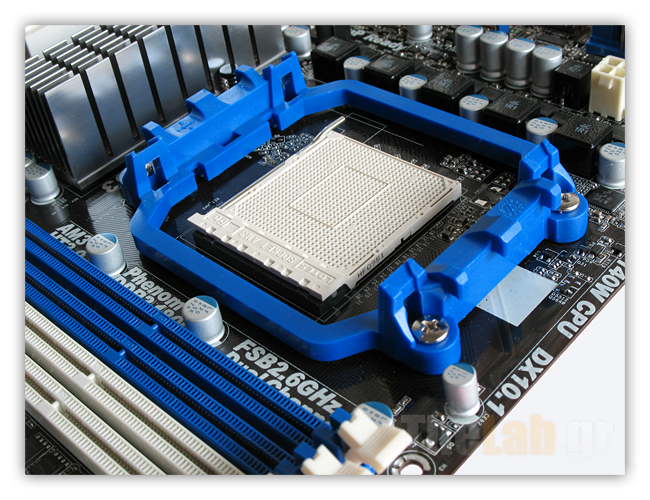

Η περιοχή γύρω απο το socket και τα slots των μνημών. [COLOR="Red"]ΠΡΟΣΟΧΗ[/COLOR]: Για Dual Channel configuration οι μνήμες πάνε στα ίδιου χρώματος slots!
Όπως αναγράφεται στο pcb, υποστηρίζονται επεξεργαστές με tdp 140W, ΗΤ 3.0, Dual DDR3 μέχρι 1800MHz και DX10.1

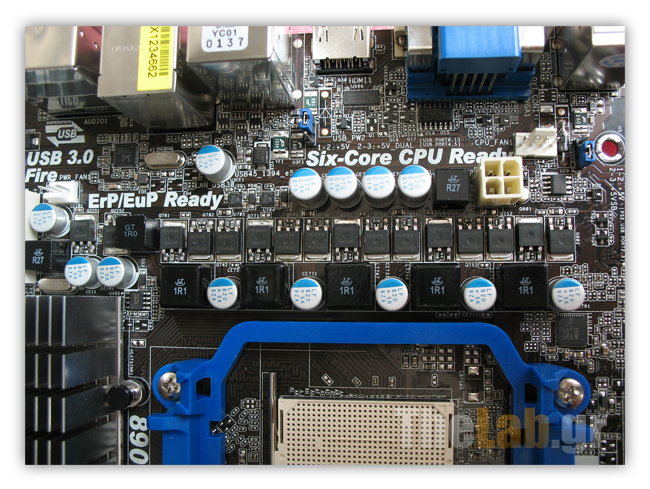

Ίδια εικόνα με την ASrock 870 Extreme3 και το κύκλωμα τροφοδοσίας της 890GM pro3 με 4+1 φάσεις. Το μόνο που αλλάζει είναι η αντικατάσταση του 8-pin EPS12V με ένα 4-pin ATX12V.
L6717 is a hybrid CPU power supply controller embedding 2 high-current drivers for the CORE section and 1 driver for the NB section - requiring up to 2 external drivers when the CORE section works at 4 phase to optimize the application overall cost. I2C interface allows to manage offset both CORE and NB sections, switching frequency and dynamic phase management saving in component count, space and power consumption. Dynamic phase management automatically adjusts phase-count according to CPU load optimizing the system efficiency under all load conditions. The dual-edge asynchronous architecture is ® optimized by LTB technology allowing fast loadtransient response minimizing the output capacitor and reducing the total BOM cost. Fast protection against load over current is provided for both the sections. Feedback disconnection protection prevents from damaging the load in case of disconnections in the system board. L6717 is available in VFQFPN48 package.

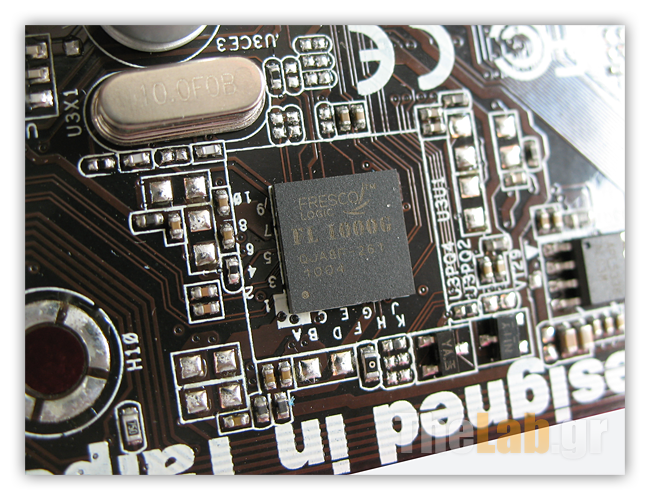

O USB3 controler... Plaisio ΟΕΜ(Fresko); Παρατηρήθηκε πρόβλημα με τους drivers του συνοδευτικού cd για windows7 x64. Δεν ήταν signed με αποτέλεσμα να μην τους φορτώνει και κατ' επέκταση να μη λειτουργεί. Κατεβάζοντας τους τελευταίους από το site της ASrock λειτούργησε μια χαρά.

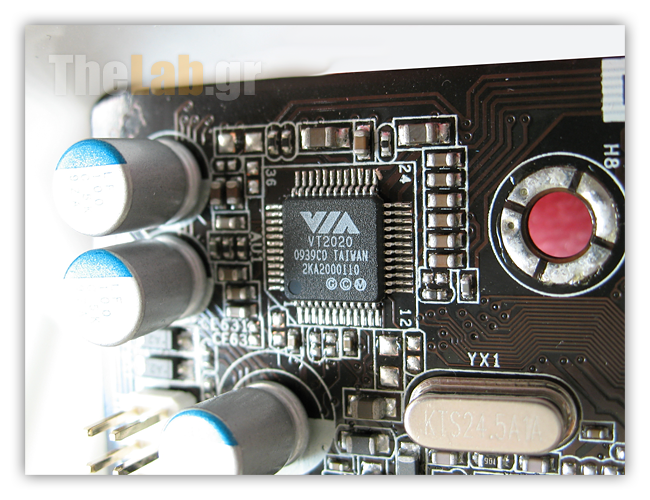

Σε αντίθεση με την 870 Extreme3 που έκανε χρήση του Realtek ALC892, η 890GM pro3 εφοδιάζεται με το VIA VT2020 που εξοπλιζόταν και η Crosshair IV Formula. Πρόκειται για τον πιο ποιοτικό controller που χρησιμοποιείται τελευταία με SNR >110dB, ότι πρέπει για να έχουμε πλήρες δυναμικό εύρος κατά την αναπαραγωγή Blu-ray Discs

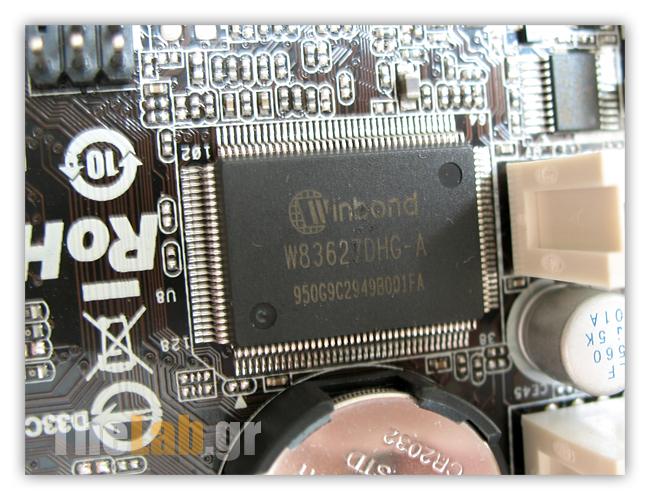

Winbond! ΒΗ-5, CL1, Ι/Ο controllers κλπ. Πόσο καιρό είχαμε να δούμε τέτοιο σε μητρική; We missed you.

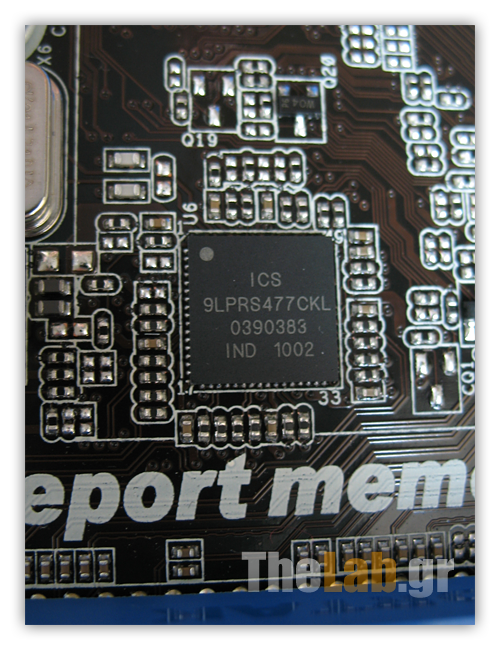

To pll της μητρικής απο την ICS. Συνήθης ύποπτος.

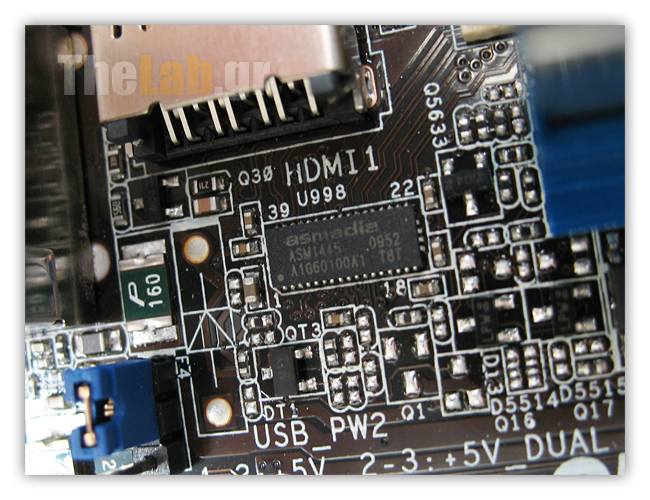

Χμμμ. Εδώ κάτι που δεν έχουμε ξαναδεί. Ψάχνοντας να βρούμε τι είναι αυτό μάθαμε οτι πρόκειται για ένα 1:2/2:1 Switch μεταξύ HDMI και DVI-Ι

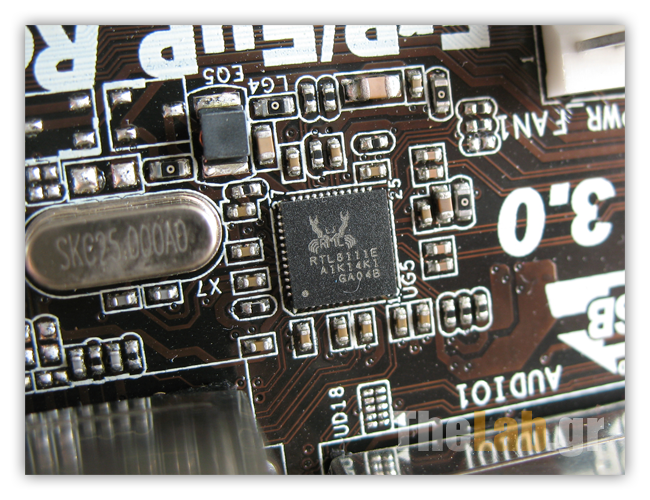

O GBit Ethernet controller της Realtek. RTL8111E.

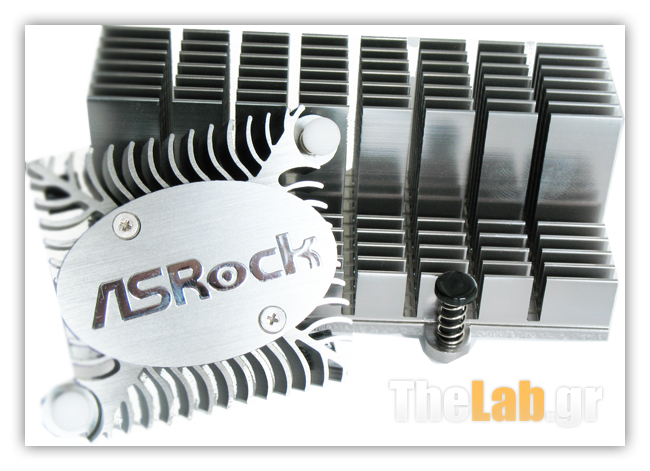

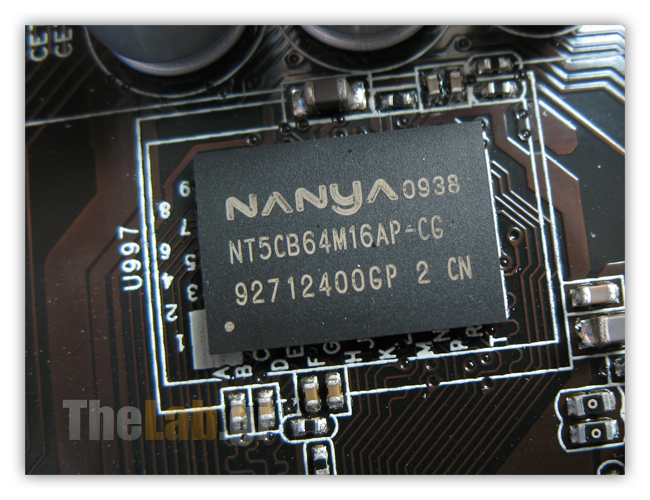

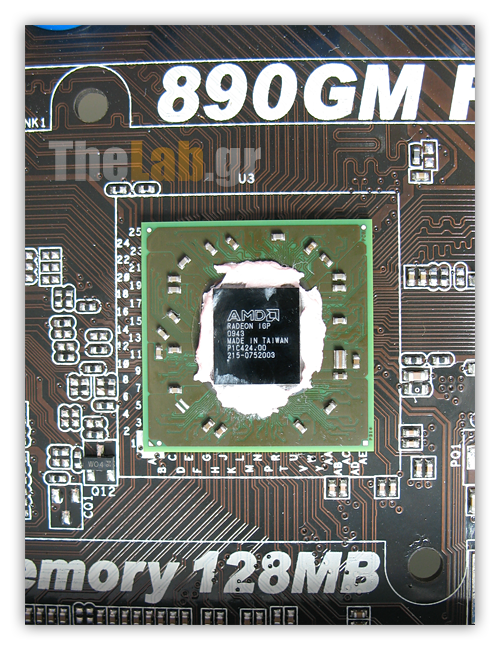

Και το AMD 890GX chispet μετά της 1Gbit sideport συνοδείας του, κατασκευής nanya. 128MB 1333Mhz με πλήρη δυνατότητα OC. Μπορεί να παίξει κανονικά μαζί με τη shared RAM ασύγχρονα.

Τέλος, το γνωστό SB850.

Σύστημα δοκιμής
Το σύστημα της δοκιμής μας αποτελείτο απο τα παρακάτω:

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:
[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]Fritz Benchmark
[*]Driverheaven Photoshop Bench V3.0
[*]POV RayTrace Benchmark v3.7 beta
[*]x264 HD Benchmark v3.0
[*]CrystalDiskMark 2.2
[*]WinRar
[*]PcMark Vantage, 3DMark Vantage
[*]Crysis WarHead, Stalker:Call of Pripyat, Resident Evil 5, Batman: Arkham Asylum, GTA IV, Dirt2

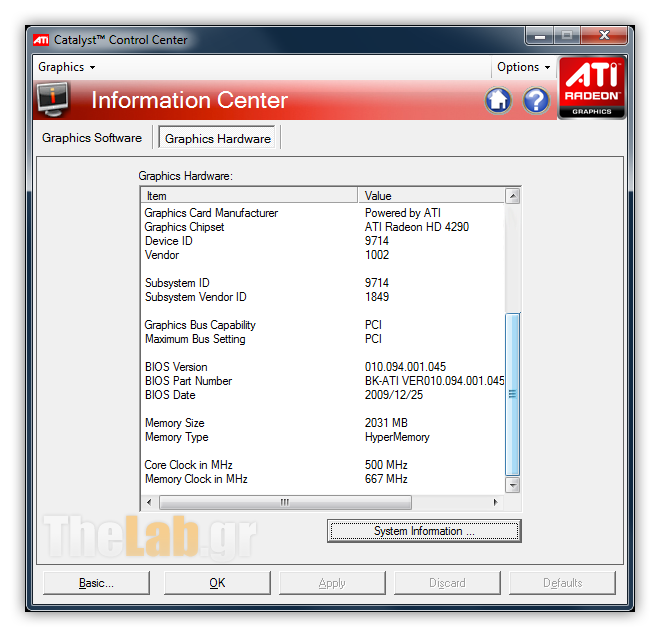

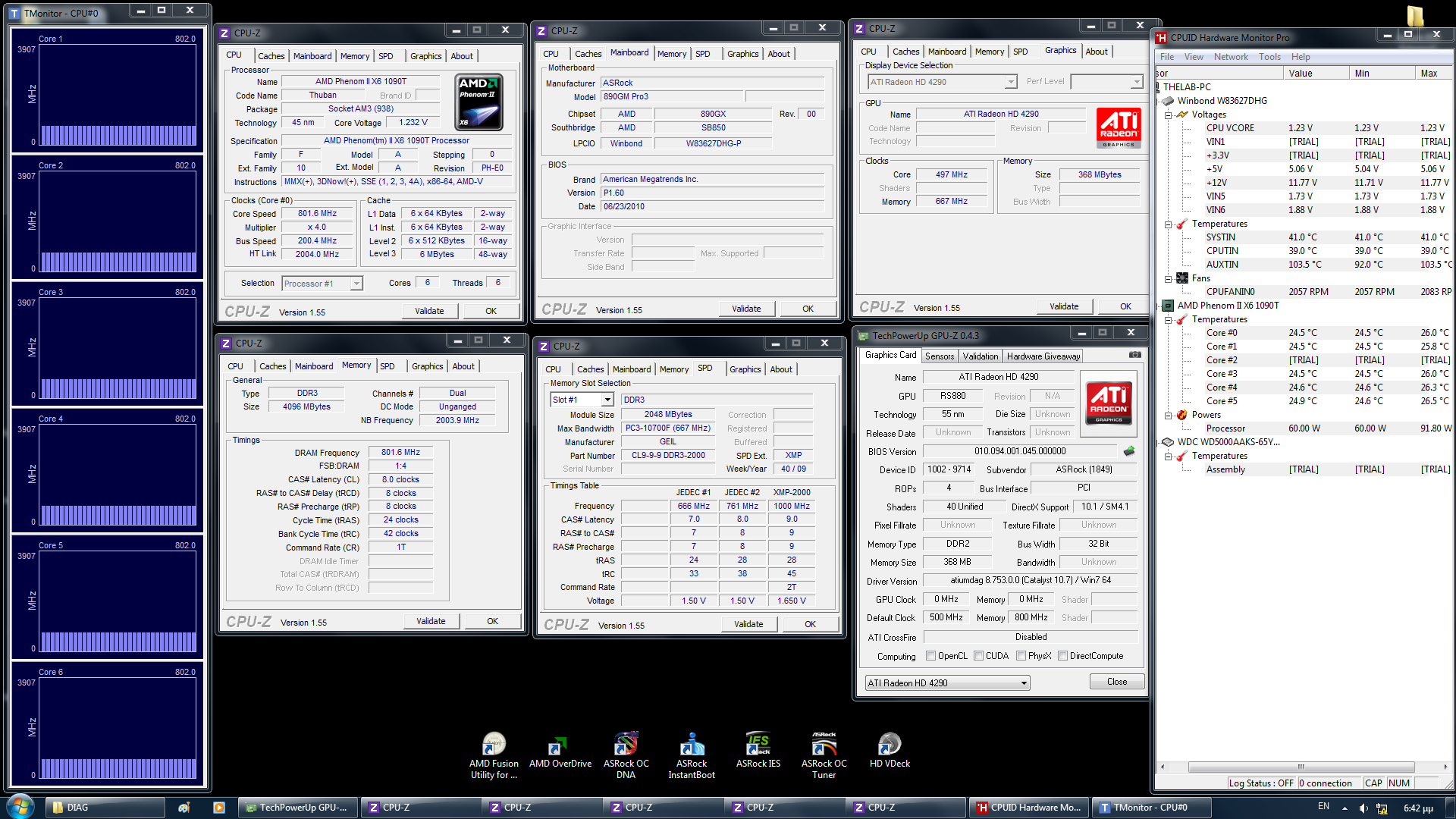

Mια αναλυτική ματιά στο σύστημά μας μέσω των πληροφοριακών εργαλείων CpuZ, GpuZ, CPUID και TMonitor. [COLOR="Red"]Παρατήρηση[/COLOR] στη συχνότητα λειτουργίας των μνημών και τα timings τους. Στις προηγούμενες δοκιμές 890FX,870 ήταν 1333MHz με 9άρια. θα υπάρξει "ανακοίνωση" για το λόγο της αλλαγής.

ASRock 890GM Pro3 Windows Utillities

Στο CD που συνοδεύει τη μητρική, όπως και στην 870 Extreme3, υπάρχει το IES ή αλλιώς Intelligent Energy Saver. Δουλειά του είναι να αλλάζει δυναμικά τις ενεργές φάσεις τροφοδοσίας του επεξεργαστή εξοικονομώντας ενέργεια.
Και στην 890GΜ pro3 είχαμε το ίδιο θέμα με το IES που συναντήσαμε στην 870 Extreme3, έκδοσης 2.0.61. Κατεβάζοντας το 2.0.78 απο το site δεν είχαμε κανένα πρόβλημα.
*]Γενικά οι εκδόσεις που είχαν τα cd των μητρικών ηταν αρκετά παλιές οπότε καλό είναι να κατεβάζετε τα πιο πρόσφατα απο το site της Asrock
Yπόψιν, για να λειτουργίσει το εν λόγω χαρακτηριστικό πρέπει να είναι ενεργό το C&Q απο το Bios.

Τέλος, ας δούμε και δύο εικόνες από τα εργαλεία που έχουμε στη διάθεσή μας για υπερχρονισμό μέσα από τα Windows. Στη μία εικόνα έχουμε το OC Tuner, αντίστοιχο του TurboV EVO της ASUS και στην επόμενη το OC DNA που φορτώνει προφίλ απο τα windows.

Windows OC Utilities
Asrock OC Tuner	Asrock OC DNA

Μετρήσεις 2D

Όπως πάντα, αρχίζουμε με τις μετρήσεις συστήματος.


Everest

Sandra 2010


CINEBENCH 11.5


Fritz Benchmark


Driverheaven Photoshop Bench V3.0


POV RayTrace Benchmark v3.7 beta

x264 HD Benchmark v3.0


WinRar


CrystalDiskMark 2.2


PcMark Vantage

Μετρήσεις 3D
Και οι απαραίτητες μετρήσεις 3D. Να τονίσουμε οτι έχει γίνει αλλαγή της μικρής ανάλυσης απο 1280*800 σε 1280*1024. Όπου δεν υπήρχαν αποτελέσματα απλά δεν υπάρχει τιμή στο γράφημα.

3D mark Vantage


Crysis WarHead


Stalker


RE5


Batman: Arkham Asylum (Physx Off)


DIRT 2

Grand Theft Auto IV
Υπερχρονισμός

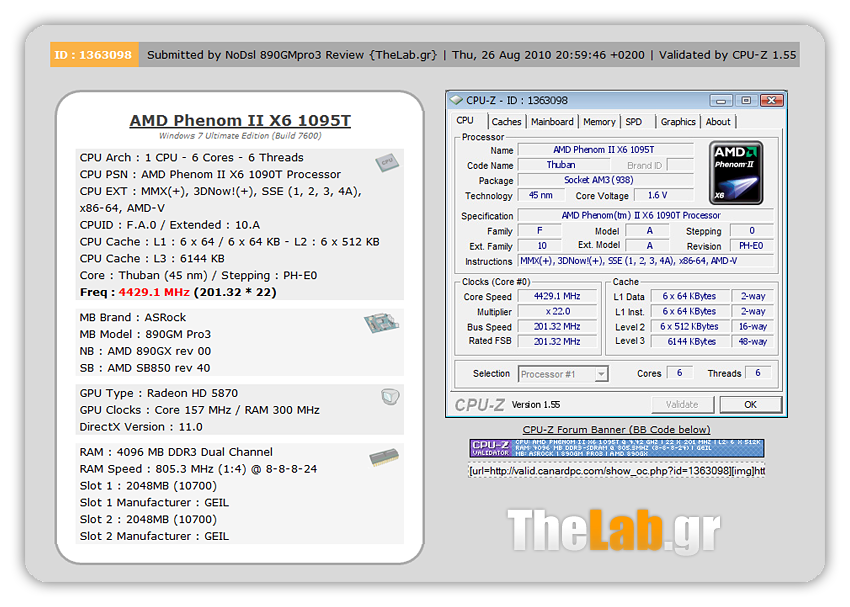

Σταθερά, cpu-z validation για την πιστοποίηση των αποτελεσμάτων μας.

Η μέγιστη συχνότητα που επιτύχαμε με την Akasa Nero S στον AMD Phenom II X6 1090T είναι μειωμένη κατά ~100Mhz σε σχέση με την 870 Extreme3 αν και οι δύο χρησιμοποιούν τροφοδοσία 4+1 φάσεων. Υποθετικά ο κύριος υπαίτιος είναι η αφαίρεση του 8-pin EPS12V. Επιπλέον η σταθερή συχνότητα λειτουργίας μειώθηκε κατά ~100Mhz σε σχέση πάντα με την 870 Extreme3.




Σε περίπτωση που σας μπεί η φιλόδοξη ιδέα να υπερχρονίσετε το onboard "τέρας" HD4290, η ATi δεν θα σας διευκολύνει ιδιαιτέρως αφού το μενού OverDrive λείπει απο το drop down list του CCC. Για αυτό, μπορείτε πάντα να χρησιμοποιήσετε τις ρυθμίσεις από το bios της 890GM Pro3.

...μεγάλη σε επιδόσεις.

Όπως είδαμε και στο review της ASrock 870 Extreme3 η Asrock φαίνεται να έχει βρεί τη χρυσή τομή μεταξύ απόδοσης και τιμής διαθέτοντας προϊόντα που αποκλείεται να μας αφήσουν αδιάφορους.
H ASrock 890GM Pro3 είναι αντικειμενικά μια πάνοπλη mATX μητρική που προσφέρει περισσότερα πολλές φορές απ' όσα θα περιμέναμε στην τιμή των 106€ που διατίθεται.
Με το συνδιασμό ενός Phenom II Χ3 που πολύ εύκολα μπορεί να μετατραπεί σε τετραπύρηνο, χάρη στο Unlock Cpu Core που πρώτη υποστήριξε η Asrock σε mATX μητρική, της ATi HD 4290 με το UVD2 και του ικανού αριθμού USB3 ports θέτει σοβαρή υποψηφιότητα για μια θέση δίπλα απο την τηλεόρασή μας και όχι μόνο.

Asrock 890GM Pro3 27/8/2010


Ευχαριστούμε Θερμά την ASrock και την AMD για τη παραχώρηση των δειγμάτων της παρουσίασης



Καρόπουλος (NoDsl) Διονύσιος
