AMD 1090T / Asus CrossHair IV Formula Review : Leo killed the Dragon...

Πάει αρκετός καιρός από τότε που οι κάτοχοι συστημάτων με επεξεργαστές AMD θεωρούνταν enthusiasts. Το δημιούργημα της AMD με κωδικό όνομα Κ8, ο ιστορικός https://www.en.wikipedia.org/wiki/Athlon_64, σήμανε μια νέα εποχή στην αρχιτεκτονική επεξεργαστών και την περίοδο που πρώτο-εμφανίστηκε, σεπτέμβριος του 2003, ήταν ασυναγώνιστος! Πόσοι δεν είχαν στην κατοχή τους τουλάχιστον έναν A64 3000+ ή κάποιο από τους τότε πρωτοποριακούς διπύρηνους Athlon X2. Αυτό κράτησε για αρκετό καιρό μιας και η Intel δεν μπορούσε να δημιουργήσει την απάντηση σε αυτό το καινοτόμο chip.

Η απάντηση της μπλε κυρίας ήρθε 3 ολόκληρα χρόνια μετά, τον Ιανουάριο του 2006, με την έλευση της αρχιτεκτονικής https://www.en.wikipedia.org/wiki/Intel_Core

που έφεραν οι Yonah και Merom. Μάλιστα ήταν μια "πληρωμένη" απάντηση αφού από τότε η εικόνα παραμένει δυστυχώς ή ευτυχώς η ίδια με την AMD να μην μπορεί να συναγωνιστεί την τότε επαναστατική αρχιτεκτονική της Intel που για πρώτη φορά έδιωξε από επάνω της το χαρακτηρισμό "κούφια Mhz", όπως θα θυμούνται οι παλαιότεροι να λέγεται για τους επεξεργαστές Pentium 4.

Η AMD βεβαίως προσπάθησε να βγει από το τέλμα που περιέπεσε με το λανσάρισμα της σειράς https://www.en.wikipedia.org/wiki/AMD_Phenom

(Κ10). Μία όχι και τόσο επιτυχημένη αρχιτεκτονική μιας και ούτε μπορούσε να πλησιάσει την απόδοση των Core ούτε μπορούσε να επιτύχει ανάλογα αποτελέσματα υπερχρονισμού μένοντας αρκετά πίσω σε επιδόσεις και κατ' επέκταση πωλήσεις.

Σχεδόν δύο χρόνια μετά, δεκέμβριος 2008, με την AMD να προσπαθεί να κρατηθεί στο παιχνίδι με όπλο την τιμολογιακή πολιτική της, έχουμε την κυκλοφορία του https://www.en.wikipedia.org/wiki/Phenom_II. Ένα chip με αρκετές βελτιώσεις σε όλα τα σημεία σε σχέση με τον προκάτοχό του και επιτέλους η AMD δείχνει σημάδια ανταγωνισμού στην Intel.

Σε αυτό το review, θα ασχοληθούμε με ένα από τα πιο πρόσφατα επιτεύγματα της AMD που ακούει στο όνομα Phenom II X6 και συγκεκριμένα με το μοντέλο 1090T Black Edition. Πρόκειται για έναν Single Die εξαπύρηνο επεξεργαστή με κωδική ονομασία Thuban που ανήκει στην αρχιτεκτονική Κ10 με υποστήριξη για socket AM3 και dual channel DDR3.

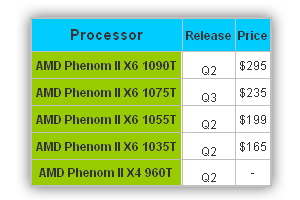

Το πρόγραμμα της AMD, όπως φαίνεται στον πίνακα που ακολουθεί, αποκαλύπτει τα μοντέλα που θα τεθούν σε κυκλοφορία μέσα στο χρόνο που διανύουμε. Το ενδιαφέρον των περισσοτέρων επικεντρώνεται στην κυκλοφορία του μικρού X4 960T ο οποίος θα είναι ουσιαστικά ένας Thuban με ανενεργούς τους 2 πυρήνες. Αν ακολουθήσει τη φιλοσοφία που μας έχει συνηθίσει η AMD και μπορούν να ξεκλειδωθούν, θα αποτελέσει σίγουρο Best Seller!

Εξαπύρηνος άρα και ακριβός; Χάρη την AMD όχι πια. Ξεχάστε τα 1000€ που πρέπει να αποχωριστεί κανείς για να κάνει δικό του έναν 980Χ της Intel. O μεγαλύτερος της AMD κοστίζει περίπου το 1/4 του αντίστοιχου εξαπύρηνου της μπλε. Άραγε έχει και το 1/4 της απόδοσής του;

Για να δούμε...
H πλατφόρμα Leo
Ακούγοντας AMD Dragon πιστεύουμε ότι κάτι σας έρχεται στο νου. Ακούγοντας Leo; Does it ring a bell?

Και όμως με την κυκλοφορία των AMD Phenom II X6 και των AMD 800 series chipsets ολοκληρώθηκε η διαθεσιμότητα του υλικού, απόγονου της πλατφόρμας Dragon, με κωδική ονομασία Leo!
Όχι τόσο εντυπωσιακή ονομασία όσο το Dragon τολμούμε να πούμε.

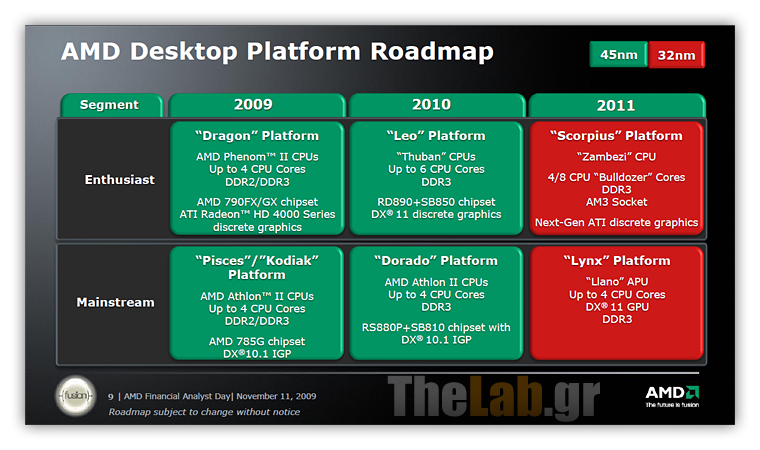

Στην εικόνα που ακολουθεί από επίσημα έγραφα της AMD με τα Roadmaps με τις πλατφόρμες fusion που ήδη κυκλοφορούν είτε που πρόκειται να κυκλοφορήσει η AMD.

Απ' όσο βλέπουμε η AMD έχει ως τακτική πλέον τη διάθεση πλατφόρμας παρά μεμονωμένων κομματιών που μπορούν να απαρτίζουν ένα σύστημα. Επιπλέον υπάρχουν μικρά τεχνάσματα που επιτρέπουν στα πακέτα της να αποδίδουν καλύτερα απ' ότι σαν ξέχωρα κομμάτια.
Ένα απλό παράδειγμα είναι η απόδοση των AMD Radeon series επάνω σε chipsets AMD. Αν τρέξετε πχ 3DMark06 με μια 5870 σε AMD chipset και σε ένα οποιοδήποτε Intel φροντίζοντας να έχετε ίδιο ή παραπλήσιο CPU score θα παρατηρήσετε ότι τα SM2/SM3 είναι καλύτερα στο allAMD σύστημα παρά στο Intel/AMD.
Αν συνυπολογίσουμε και τα παραδοσιακά καλύτερα και πιο απροβλημάτιστα AMD chipsets από αυτά της Intel υπάρχει ένα tradeoff σε διάφορα χαρακτηριστικά που πρέπει να καθορίσει πολύ καλά ο υποψήφιος αγοραστής πριν κάνει την κίνησή του.


Αναλυτικότερα για τα rollouts της AMD στα έγραφα  https://sites.amd.com/us/Documents/FAD_2009_Platform_and_Processor_Roadmaps.pdf] και https://phx.corporate-ir.net/External.File?item=UGFyZW50SUQ9MjAzMjR8Q2hpbGRJRD0tMXxUeXBlPTM=&t=1 της εταιρίας.

AMD Phenom™ II X6 Black 1090T

Τα τεχνικά χαρακτηριστικά του προϊόντος όπως μας αναφέρονται στην ιστοσελίδα της κατασκευάστριας είναι τα ακόλουθα.

]Η αρχιτεκτονική του Phenom II

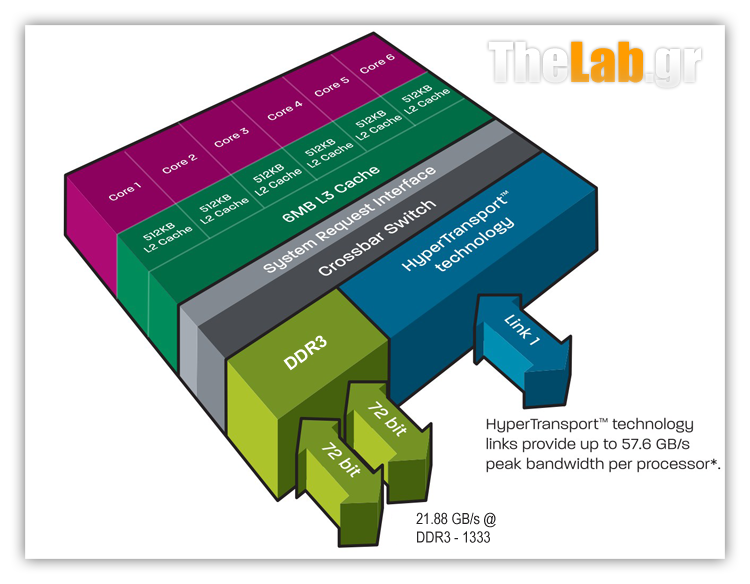

O AMD Phenom™ II X6 Black 1090T βασίζεται στην αρχιτεκτονική Phenom II. Ας δούμε αναλυτικά λοιπόν τα χαρακτηριστικά της.

Τεχνικά χαρακτηριστικά AMD Phenom™ II
[*]Die size: 346mm2
[*]Transistors: 904Million
[*]cMOS Tech: 45nm SOI
[*]Voltage: 1.125-1.40V
[*]Max Temperature: 62-71°C
[*]System bus: 4.0 GT/s
[*]768KB L1 Cache (Instruction + Data): 128KB x6 (64KB + 64KB for each core)
[*]3MB L2 Cache: 512KB x6
[*]6MB L3 Cache: 6MB Shared L3



Γενικά χαρακτηριστικά Χ6
[*]True Six Core Processing
[*]AMD Turbo CORE Technology
[*]Direct Connect Architecture
[*]HyperTransport 3.0 Technology
[*]Integrated Dual-Channel Memory Controller supports DDR2 and DDR3 memory
[*]AMD Balanced Smart Cache
[*]AMD Dedicated Multi-cache
[*]AMD Virtualization (AMD-V)Technology
[*]AMD PowerNow 3.0 Technology
[*]AMD Dynamic Power Management
[*]Multi-Point Thermal Control
[*]AMD CoolCore Technology

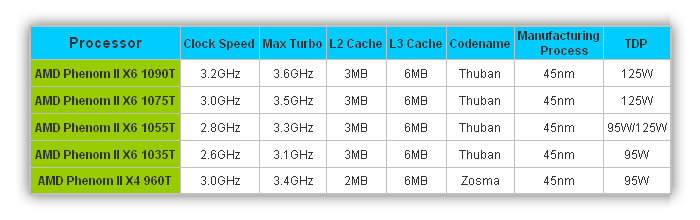

Όπως βλέπουμε και στον πίνακα όλοι οι εξαπύρηνοι Phenom II βασίζονται στην ίδια αρχιτεκτονική 45nm που βασίζεται όλη η σειρά των Phenom II, από τους ταπεινούς διπύρηνους έως τους ποιο δυνατούς εξαπύρηνους.
Χάρις την λιθογραφία των 45nm και διάφορες βελτιώσεις, που έπιασαν τόπο απ' ότι φαίνεται, η AMD κατάφερε να κρατήσει τους Χ6 στο ίδιο Τhermal Εnvelope με τους τετραπύρηνους Phenom, δηλαδή στα 95/125W και να λανσάρει προϊόντα με ανταγωνιστικά ρολόγια. Είναι εντυπωσιακό που ο γρηγορότερος Χ6 είναι μόνο 200MHz ποιο αργός από τον ταχύτερο Χ4!
Είναι ένα σημαντικό επίτευγμα που προδιαγράφει κάποια στοιχεία για το μέλλον της εν λόγω αρχιτεκτονικής μιας και όσοι θυμούνται το μεγαλύτερο πρόβλημα που καθυστέρησε υπερβολικά το λανσάρισμα του πρώτου Phenom ήταν ότι η AMD δεν μπορούσε να επιτύχει τα ρολόγια που ήθελε μέσα στο μέγιστο αποδεκτό TDP των 125W την ώρα που η αντίπαλός της μονοπωλούσε με διπύρηνους των 65W(E6600) και τετραπύρηνους των 95W(Q6600).

[*]Υπόψη ότι το TDP δεν είναι το απόλυτο όριο μέγιστης εκπεμπόμενης θερμότητας αλλά ο μέσος όρος του επεξεργαστή κατά την εκτέλεση εμπορικών εφαρμογών. Ο επεξεργαστής μπορεί στιγμιαία να αποβάλει μεγαλύτερα ποσοστά. Απλά ορίζει το γενικό πλάνο για τη συμβατότητα του προϊόντος με τα υπάρχοντα συστήματα ψύξης.


Είναι κατανοητό ότι η AMD έχει πάρει σοβαρά το παιχνίδι της τιμολογιακής πολιτικής, γι' αυτό άλλωστε και τα προϊόντα της σχεδιάζονται μια λογική απόδοσης προς δεδομένη τιμή. Με άλλα λόγια δεν προσπαθεί να δημιουργήσει κάτι φανταστικά καινοτόμο που δεν θα υπόκειται σε κανένα είδους περιορισμό αλλά προσπαθεί να διαθέσει όσο περισσότερους πυρήνες μπορεί σε κάθε χρηματικό επίπεδο από την αντίπαλη Intel.

Το παραπάνω είναι κάτι που πρέπει να έχουμε υπόψη μας ώστε να αντιληφθούμε καλύτερα τις επιλογές που έκανε η AMD στην υλοποίηση των Phenom II X6. Για παράδειγμα, όταν η Intel πρόσθεσε δύο πυρήνες στους Nehalem αύξησε και την L3 cache κατά 50%. Η AMD δεν προβεί σε αντίστοιχη κίνηση στους Phenom II X6 αφήνοντας την L3 στα 6ΜΒ όπως ήταν στους Phenom II X4.

Επιπλέον υπάρχει και αντίστοιχο θέμα με το memory bandwidth όπου πρακτικά εκκρεμούν διαπιστώσεις. Για να γίνει κατανοητό αυτό στο οποίο αναφερόμαστε παραθέτουμε το ακόλουθο απόσπασμα από Intel:

it takes at least 3 cores to fully saturate Lynnfield's dual-channel DDR3-1333 memory bus. That's three cores all working on memory bandwidth intensive threads at the same time. That's a pretty stiff requirement. In the vast, vast majority of situations Lynnfield's dual channel DDR3 memory controller won't hurt it.
Move up to 6 or 8 core designs and a third memory channel is necessary, and that's why we'll see those processors debut exclusively on LGA-1366 platforms. P55 looks like it'll be limited to four cores and below.

Όπως αντιλαμβανόμαστε όταν ξεπεράσουμε τους τέσσερις πυρήνες, η χρήση Τriple Channel memory κρίνεται σχεδόν επιτακτική. Στην περίπτωσή μας η AMD έχει παραμείνει στο "πατροπαράδοτο" Dual Channel memory configuration. Την κατάσταση σώζει εν μέρη ή και εντελώς για την ώρα, η χρήση DDR3 που με τους χρονισμούς που επιτυγχάνει προσφέρει αρκετό bandwidth.

Διαβάζοντας όλα τα παραπάνω και πριν βιαστούμε να κακό-χαρακτηρίσουμε τις επιλογές της πράσινης, παρ’ όλες τις θυσίες και "τσιγκουνιές" που περιέπεσε δεν παρέλειψε να ενσωματώσει και ένα νέο(για την AMD) χαρακτηριστικό που δεν υποστήριζαν οι μέχρι τώρα Phenom II. Είναι κάτι που έχουμε ήδη δει από την Intel και είναι η λειτουργία Turbo. Συγκεκριμένα το T που έχει στο τέλος η ονομασία των εξαπύρηνων μοντέλων αναφέρεται στην AMD Turbo Core technology.
Όλα αυτά σε μια απίστευτη τιμή κοντά στα 300€. Not bad. Not bad at all.




AMDs Turbo Core

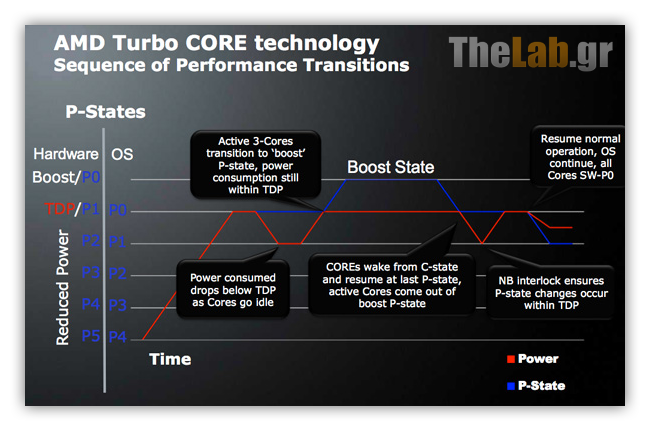

Στον παραπάνω πίνακα φαίνεται η λειτουργία του Turbo Core. Είναι αντίστοιχη τεχνολογία με αυτή της Intel. Ουσιαστικά πρόκειται για ένα σύστημα το οποίο κατά τη εκτέλεση προγραμμάτων που δεν είναι σε θέση να κάνουν χρήση όλων των διαθέσιμων πυρήνων του επεξεργαστή, αυτός ανεβάζει τα ρολόγια(μέγιστο 500MHz) και την τάση αυτών που χρησιμοποιούνται ρίχνοντας αντίστοιχα το χρονισμό και την τάση αυτών που είναι σε idle state με μέτρο πάντα να είναι μέσα στο TDP των 125W.

Η μέχρι τώρα λογική που ακολουθούσαν και οι δύο εταιρίες για την υλοποίηση του Turbo ήταν η χρήση των λεγόμενων Power Gate Transistors. Αυτό που έκαναν είναι αυτό που λέει το όνομά τους. Ήταν πύλες.
Με την παρεμβολή μιας στη γραμμή τροφοδοσίας ενός πυρήνα εξασφάλιζες την κατά βούληση απενεργοποίησή του. Στο παρελθόν, οι AMD και η Intel χρησιμοποιούσαν τέτοιες πύλες στη γραμμή του clock signal ολόκληρου του επεξεργαστή ή ενός κομματιού του. Η συγκεκριμένη τεχνική άφηνε τον επεξεργαστή αδρανή αλλά δεν τον εμπόδιζε από το να καταναλώνει έστω και ελάχιστη ενέργεια. Υπήρχε βεβαίως και η δυνατότητα πλήρους απενεργοποίησης ενός πυρήνα.

Ποιο συγκεκριμένα, η αρχή λειτουργίας του Turbo Boost της Intel είναι πως αν μπορείς να βγάλεις εντελώς ένα πυρήνα από το σύνολο του TDP, τότε με μερικές έξτρα εσωτερικές ρουτίνες μπορείς να ανεβάσεις τους χρονισμούς των υπόλοιπων πυρήνων έως ότου φτάσεις το TDP ή φυσικά όρια.
Η λογική που ακολουθεί η AMD, η οποία υπήρχε στους αρχικούς Phenom αλλά καταργήθηκε για λόγους απόδοσης με τους Phenom II, είναι η δυναμική διαχείριση της συχνότητας όλων των πυρήνων. Πλέον επανήλθε με τους Phenom II X6.

Εάν οι μισοί ή περισσότεροι πυρήνες ενός Thuban είναι αδρανείς τότε η τεχνολογία Turbo Core κάνει τα εξής.

[*]Κατεβάζει τα ρολόγια των ανενεργών πυρήνων κατά μέγιστο 800MHz.
[*]Ανεβάζει την τάση λειτουργίας σε όλους τους υπόλοιπους.
[*]Ανεβάζει τα ρολόγια των ενεργών πυρήνων κατά μέγιστο 500MHz.

Σαν αποτέλεσμα η Turbo Core βελτιώνει την απόδοση κατά 2-10% με μέγιστη αύξηση χρονισμού 12.5%. Στην πράξη το κέρδος απόδοσης και κατανάλωσης που έχει η αντίστοιχη τεχνολογία της Intel είναι μεγαλύτερο αφού απενεργοποιεί εντελώς τους πυρήνες αντί να τους υποχρονίζει.
Επιπλέον παρατηρήθηκαν μερικά προβλήματα απόδοσης, όπως είχαν αναφερθεί στο παρελθόν και ήταν ο λόγος να μην υποστηρίζεται από την αρχή το Turbo Core στους Phenom II, αλλά δεν φαίνεται να είναι κάτι γενικό.

ASUS Crosshair IV Formula
Και περνάμε στην κορυφαία μητρική για socket ΑΜ3. Αναφερόμαστε στην CrossHair IV Formula. Μια μητρική μέλος της σειράς Republic Of Gamers της ASUS που αποκλειστικό στόχο έχει την αγορά των Εnthusiasts/Gamers με ότι αυτό συνεπάγεται. Τα Full Specifications

H τέταρτη γενιά των μητρικών Crosshair ακολουθεί τα χρώματα(κόκκινο/μαύρο) που ορίζει το layout της σειράς ROG και ο σχεδιασμός των ψηκτρών της κερδίζει την παράσταση και τραβά τα βλέμματα αφήνοντας έκπληκτο και τον πιο απαιτητικό Gamer.Όπως όλες οι μητρικές ROG έτσι και η Crosshair IV Formula έρχεται σε κόκκινη συσκευασία με παράθυρο στο εμπρόσθιο μέρος δίνοντας την ευκαιρία στα αδιάκριτα βλέμματά μας να πάρουν μια πρώτη γεύση από το διαμαντάκι που κρύβεται μέσα.
Αν και γενικότερα η ASUS μας έχει συνηθίσει με πλούσια συνοδευτικά και πολλές πρωτοτυπίες στα προϊόντα της σειράς ROG, δεν] είδαμε να έχει συμβεί κάτι ανάλογο και στην Crosshair IV Formula αφού εκτός από μερικά καλώδια sata, ένα eSata πανελάκι και τα manual δεν είδαμε να συνοδεύεται από κάτι xtra. Η τιμή της στα Ελληνικά καταστήματα διαμορφώνεται στα 199€.

H Crosshair IV Formula κάνει χρήση του AMD 890FX chipset που συνοδεύεται από το SB850 south bridge. Tο 890FX είναι όπως λέμε "the real deal" παρέχοντας 38 PCIe lanes που υποστηρίζουν 2*PCIe 16x για CrossFire ή 4*PCIe 8x για περιπτώσεις QuadFire.

Ονομαστικά, η λίστα με τα χαρακτηριστικά της

Crosshair IV Formula[/URL]:[LIST][*]AMD Phenom II X6 CPU Ready
[*]AMD 890FX / SB850
[*]Dual DDR3 2000(O.C.)
[*]ROG Connect - Plug and Overclock, Tweak it the hardcore way!
[*]Turbo Unlocker - On Demand Real Time CPU Boost
[*]Core Unlocker - Intelligently Unlocks True Core Performance
[*]TPu/EuP Ready
[*]ROG Connect / ProbeIt measurement points / iROG / MemOK! / Voltiminder LED / COP EX
[*]SupremeFX X-Fi
[*]USB 3.0 Support
[*]SATA 6Gb/s
[*]O.C. Profile
[*]EZ Flash2
[*]Stack Cool2


Από τα παραπάνω χαρακτηριστικά θα σταθούμε στα εξής:


ROG Connect
Όπως αναγράφεται και στο site της κατασκευάστριας πρόκειται για ένα χαρακτηριστικό της Crosshair IV Formula όπου συνδέοντας τον υπολογιστή μέσω USB με ένα laptop/Netbook μας δίδεται η δυνατότητα να έχουμε εικόνα από real-time POST codes, hardware status readouts και να κάνουμε οποιεσδήποτε on-the-fly ρυθμίσεις σε επίπεδο υλικού.
Monitor the status of your desktop PC and tweak its parameters in real-time via a notebook—just like a race car engineer—with ROG Connect



MemOK!
Όλοι γνωρίζουμε πόσο επίπονο είναι να χρειάζεται να κάνεις hard reset στο bios, μετά από μια αποτυχημένη ρύθμιση των timings των μνημών, είτε με jumper είτε βγάζοντας την μπαταρία. Ειδικά αν το κουτί είναι κλειστό και είναι έχουμε MultiGPU Configuration ή έχει γενικά δύσκολη πρόσβαση.
Χάρις το MemOK! της Crosshair IV Formula μας επιτρέπεται να bootάρουμε ακόμα και αν οι ρυθμίσεις στις μνήμες μας είναι λάθος. Ότι πιο χρήσιμο!
This remarkable memory rescue tool requires nothing but a push of a button to patch memory issues and get your system up and running in no time. The technology is able to determine failsafe settings that can dramatically improve system booting success.



COP EX
Αγοράζοντας μια Crosshair IV Formula, θεωρείται σχεδόν βλαστήμια να μην ασχολείσαι με Overclocking. Βεβαίως μερικές φορές είτε από ενθουσιασμό είτε από λάθος είτε από παράνοια του χρήστη, διακυβεύουμε την ακεραιότητα του συστήματός μας με συνήθη ύποπτο τις θερμοκρασίες.
Η Crosshair IV Formula με το COP EX μας επαναφέρει στην τάξη ελέγχοντας για τυχόν υπερθέρμανση των επιμέρους στοιχείων που καταπονούνται αφήνοντας την προσοχή μας να εστιάζεται αποκλειστικά στο Benching.
[quote]COP EX allows overclockers to increase chipset voltages without the worries of overheating. It can also be used to monitor and save an overheating GPU.[/quote]

BIOS: ASUS Crosshair 4

Και μια ματιά στο BIOS της ASUS Crosshair IV Formula. Είναι κατασκευής AMI και ήταν η έκδοση 0801.
Το τελευταίο διαθέσιμο στο site της κατασκευάστριας είναι το 0905 με release note:
Fix the system may not shut down by pressing the power button for 4 seconds when VID manual mode is enabled.

Για ευκολία κατανόησης του "δέντρου" των μενού του bios ακολουθεί ο πίνακας όπου με mouse over έχουμε την περιγραφή αυτού που βλέπουμε και πατώντας επάνω στην εικόνα τη βλέπουμε σε μεγαλύτερη ανάλυση.

Extreme Tweaker
Main
Advanced
	CPU configuration
	Chipset
	OnBoard Dev. conf.
	USB config.
	PCIPnP
	LED config.
	iROG config.
	EC Inf.
	ROG Connect
Power
Boot
Tools

Μια κοντινή ματιά: AMD Phenom II 1090T / Asus Crosshair IV

[*]Πατήστε επάνω για μεγαλύτερη ανάλυση

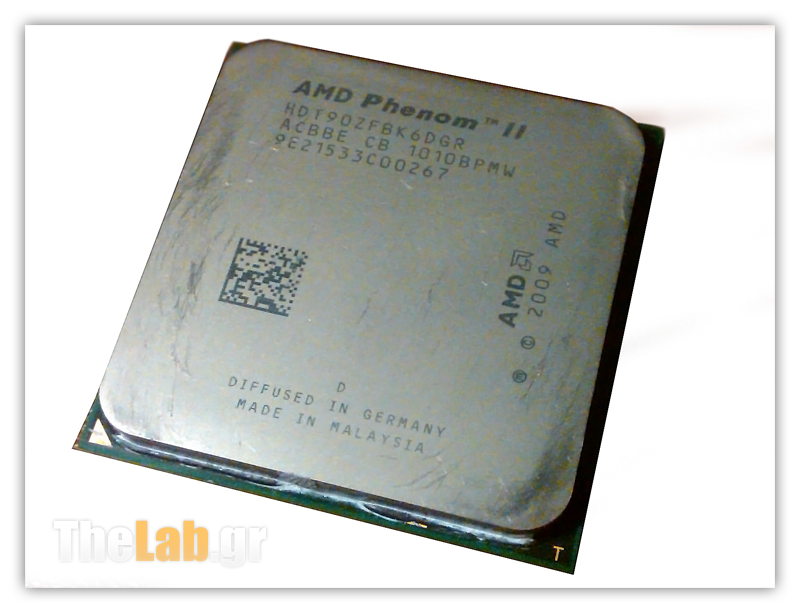

AMD Phenom™ II X6 Black 1090T

Όπως όλοι οι επεξεργαστές της σειράς Black Edition, έτσι και ο AMD Phenom™ II X6 Black 1090T έρχεται με μαύρη συσκευασία που μας αναφέρει το μοντέλο και διαθέτει παράθυρο που εξυπηρετεί τους "κυνηγούς" του καλύτερου stepping.
Για όσους τώρα μαθαίνουν και για όσους θυμούνται, μια λίστα με τα stepping αναφοράς για τους Thuban υπάρχει

https://www.xtremesystems.org/forums/showthread.php?t=250607

.

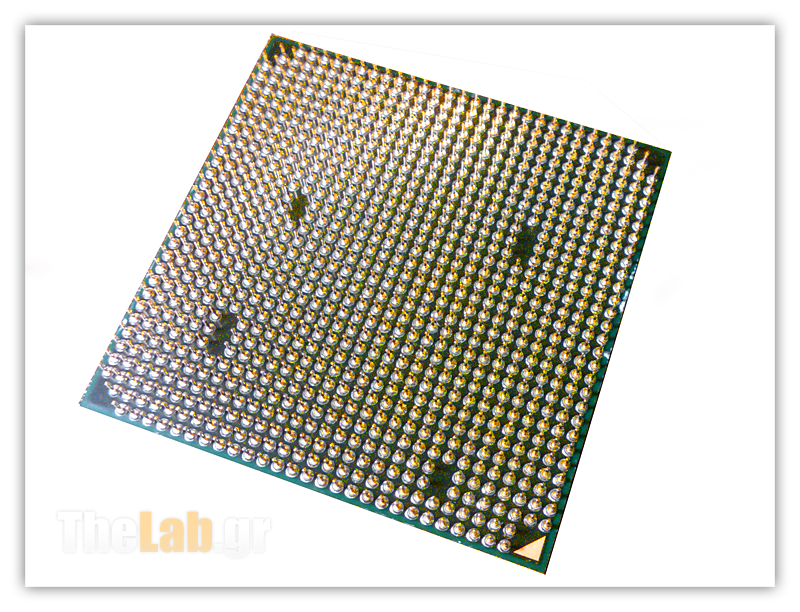

Πόσο καιρό έχετε να δείτε επεξεργαστή που να διαθέτει pins και να μπαίνει κουμπωτά στο socket. Προσωπικά, είχαμε να δούμε πολύ καιρό. Επίσης κατά τη γνώμη μας είναι αρκετά πιο αξιόπιστο από τα αντίστοιχα της Intel αφού όλοι θυμόμαστε τα καπνισμένα Foxconn...
Πάντως το https://support.amd.com/us/Processor_TechDocs/40523.pdf

δεν είναι τίποτε παραπάνω από το 939 καθρεπτισμένο. Αν το καλοσκεφτείτε από το 2004 η AMD θεωρητικά δεν έχει αλλάξει socket. Πρακτικά το AΜ3 έχει 941 επαφές ενώ οι CPU έχουν 938!



Asus Crosshair IV

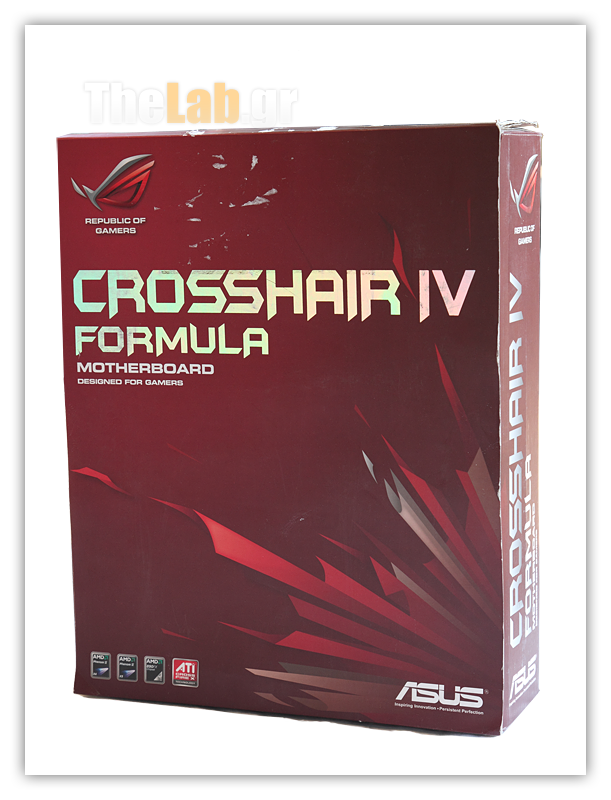

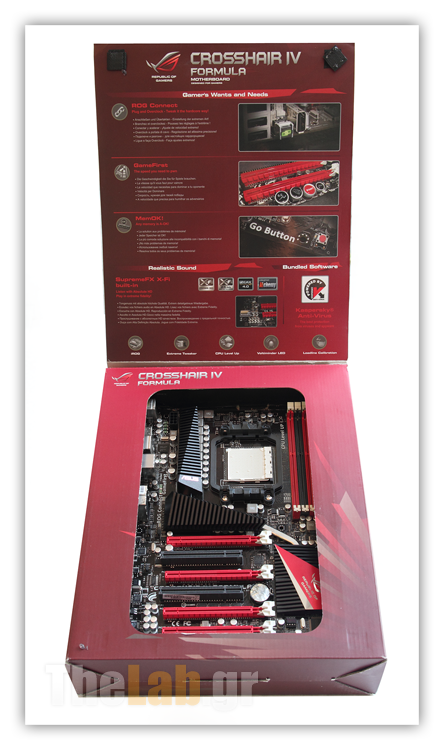

H Συσκευασία της Asus Crosshair IV Formula. Στα χρώματα της ROG όπως είχαμε αναφέρει.
Το παράθυρο πλέον γνώριμο χαρακτηριστικό στα High End pc parts

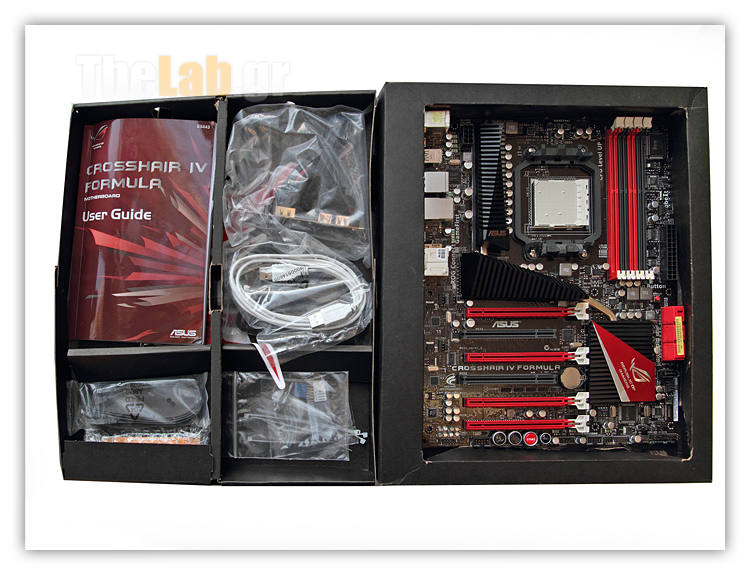

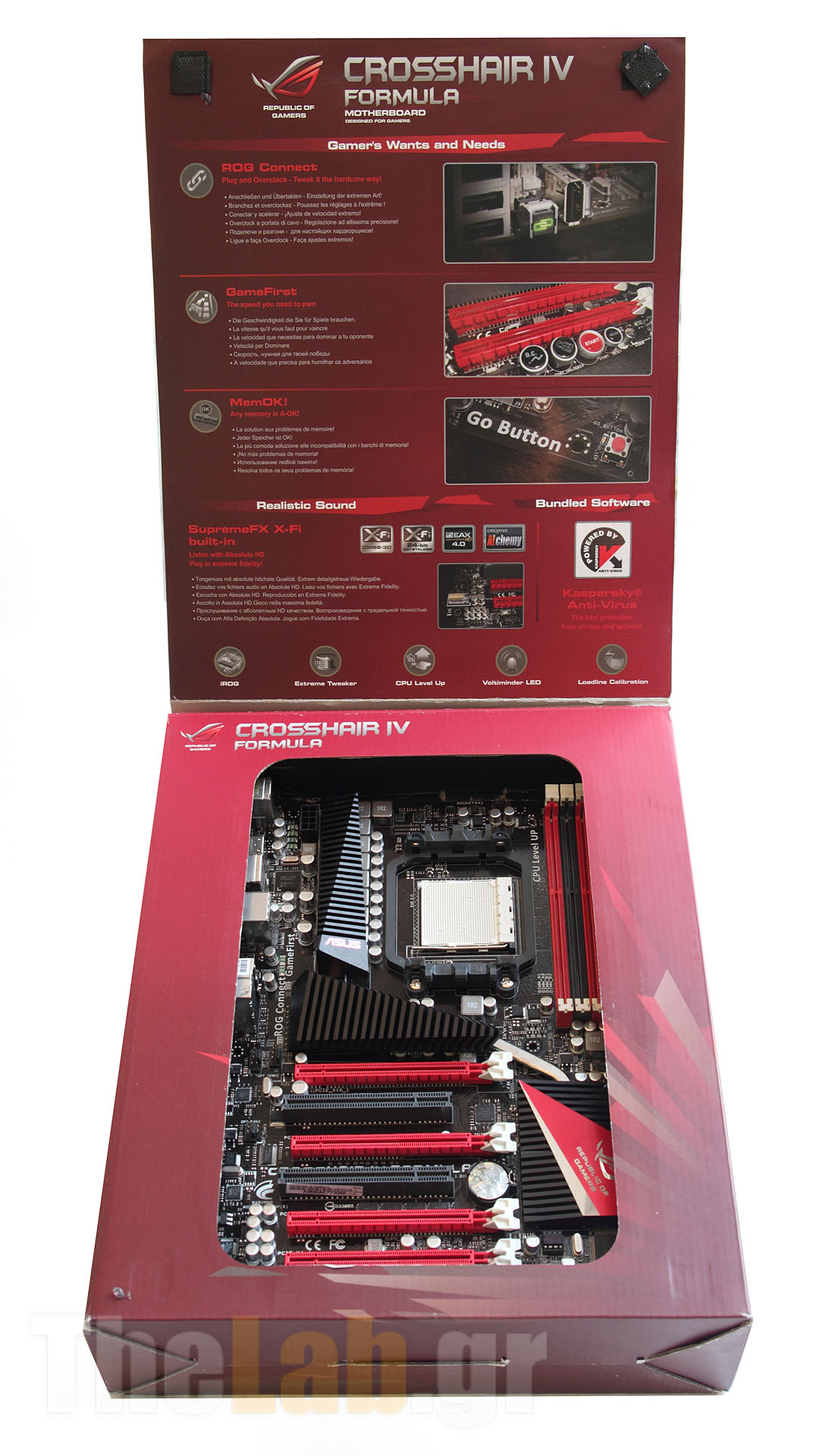

Ανοίγοντας το κουτί, έχουμε άλλα δύο μικρότερα οπου στο ένα έχουμε την Crosshair IV και στο άλλο τα παρελκόμενα που τη συνοδεύουν.

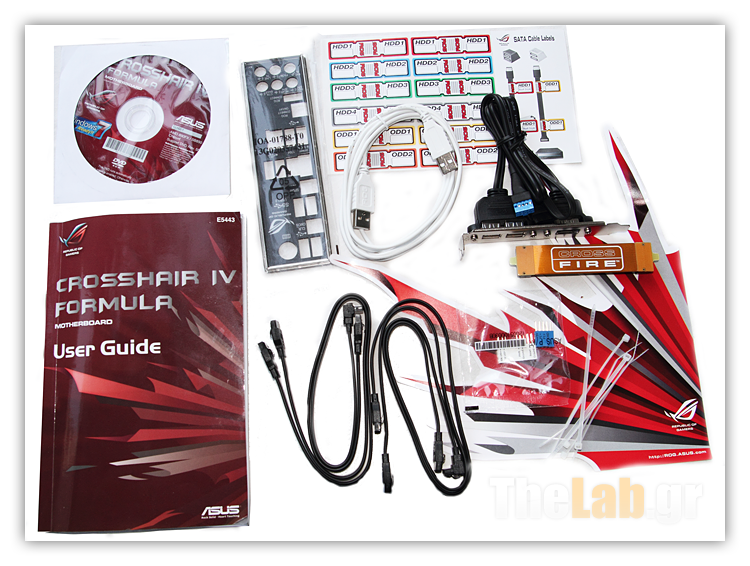

Στα παρελκόμενα έχουμε τα απολύτως απαραίτητα. Ίσως περιμέναμε κάτι παραπάνω για 200ευρώ μητρική.
Έχει βέβαια τα πολύ χρήσιμα αυτοκόλλητα για χαρακτηρισμό των καλωδίων σε περίπτωση που τα πράγματα είναι λίγο στριμωγμένα στο κουτί σας.

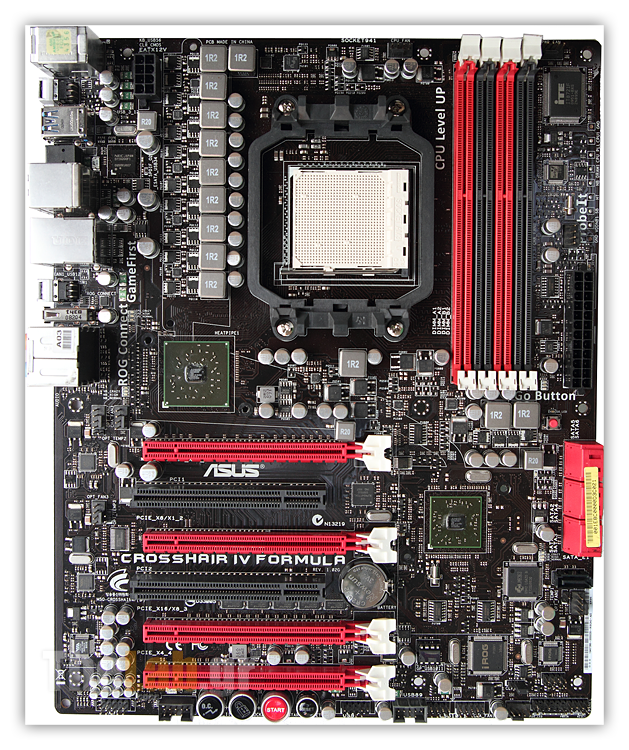

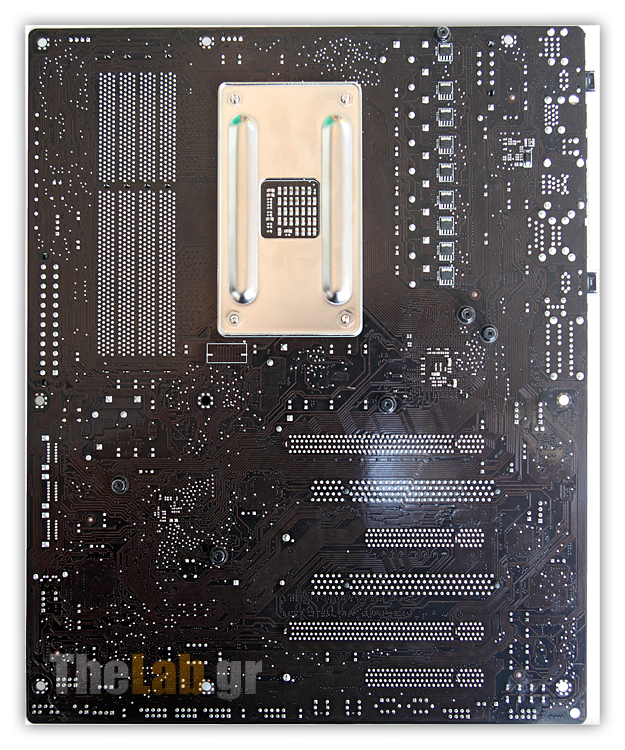

Κυρίες και Κύριοι, Η Αυτού αποδοτικότης, Asus Crosshair IV Formula. Έμπροσθεν και όπισθεν.
Λεπτομέρεια. Δείτε τους ακροδέκτες που έχει η δεύτερη και η τέταρτη PCIe 16x. Στην πραγματικότητα αυτές οι δύο είναι 8x physical.
Οπότε για full απόδοση crossfire οι κάρτες στην πρώτη και τρίτη!

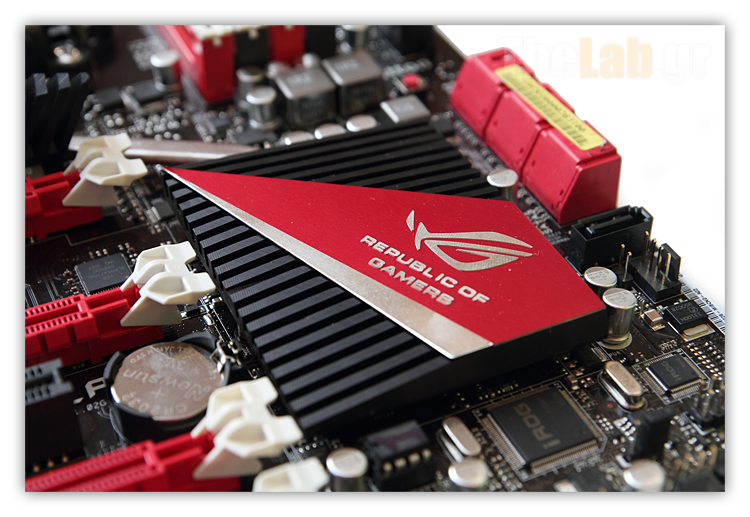

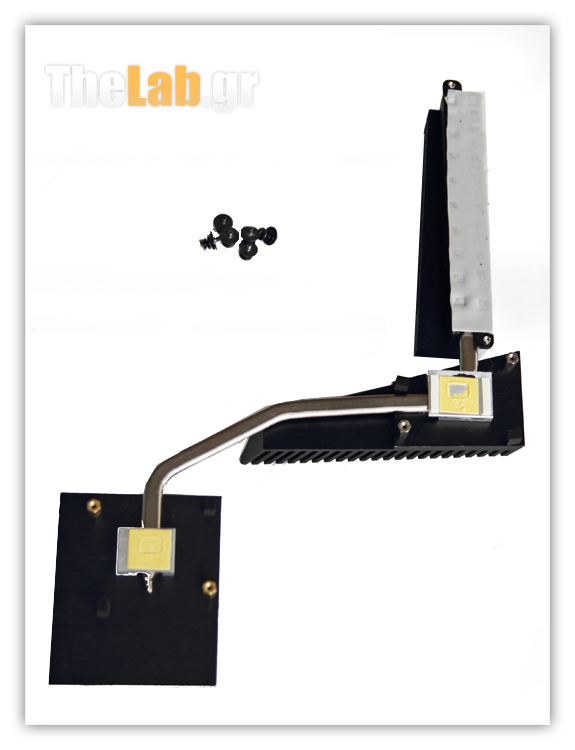

Το σύστημα ψύξης της Crosshair IV Formula. Heatpipes και εδώ.

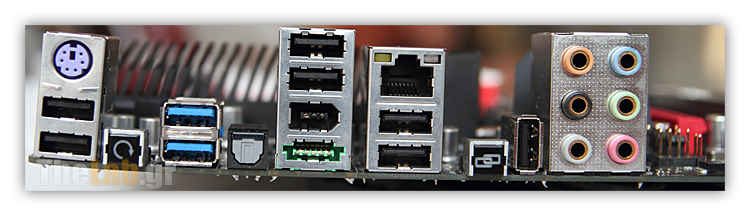

Από αριστερά προς τα δεξιά έχουμε: PS2, 2x usb, clear cmos button, 2x usb3, optical, 2xusb, 1394, eSata, 2xusb, GBe, iRoG connect button & usb slot, Sound.

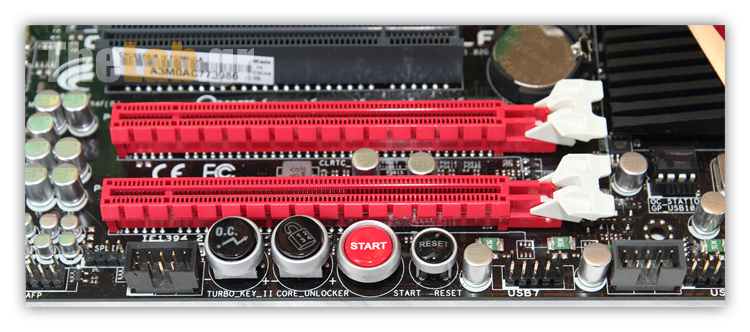

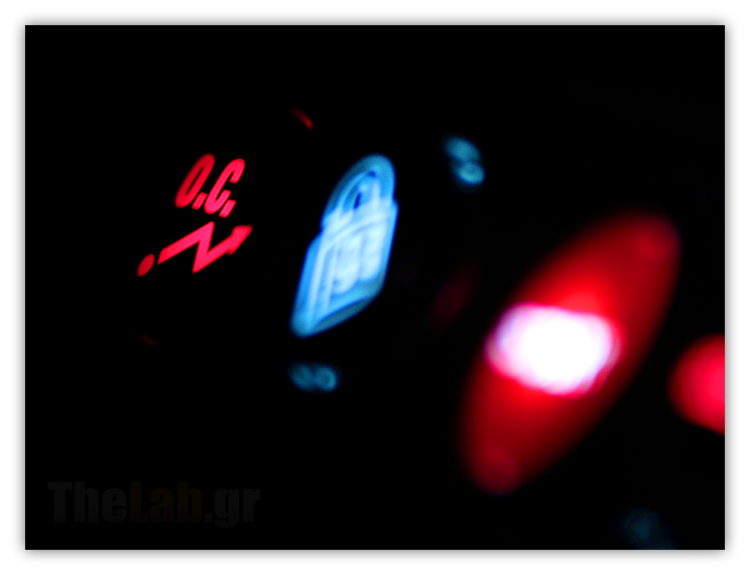

Από αριστερά προς τα δεξιά έχουμε: Auto OC Button, Core Unlocker Button, Power Button, Reset Button.

Και προχωράμε σε μια πιο αναλυτική ματιά στην Asus Crosshair IV Formula

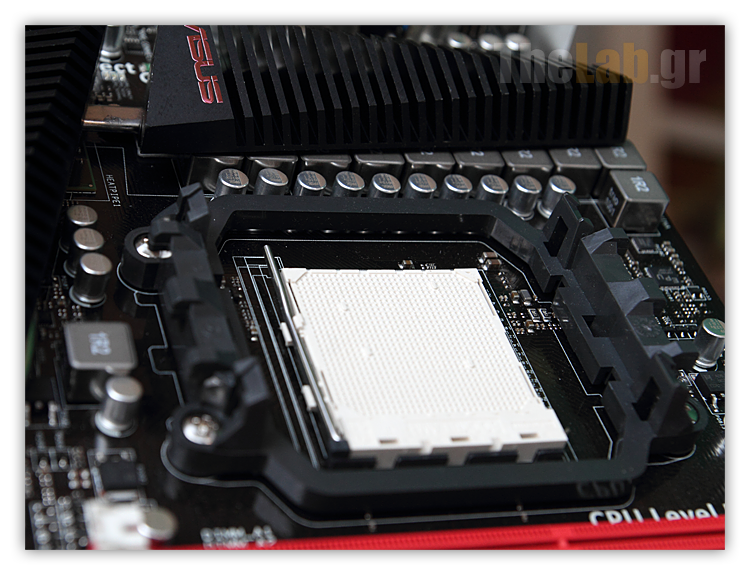

Κοντινό στο AM3 socket. Ουσιαστικά μας συντροφεύει από το 2003!

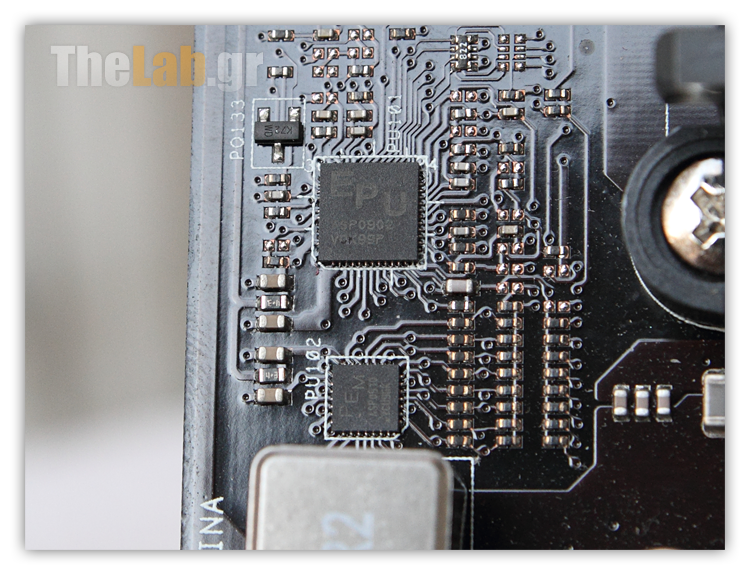

Λίγο παραδίπλα, το EPu chip υπεύθυνο για το power managment της μητρικής. Eco Friendly η Crosshair IV

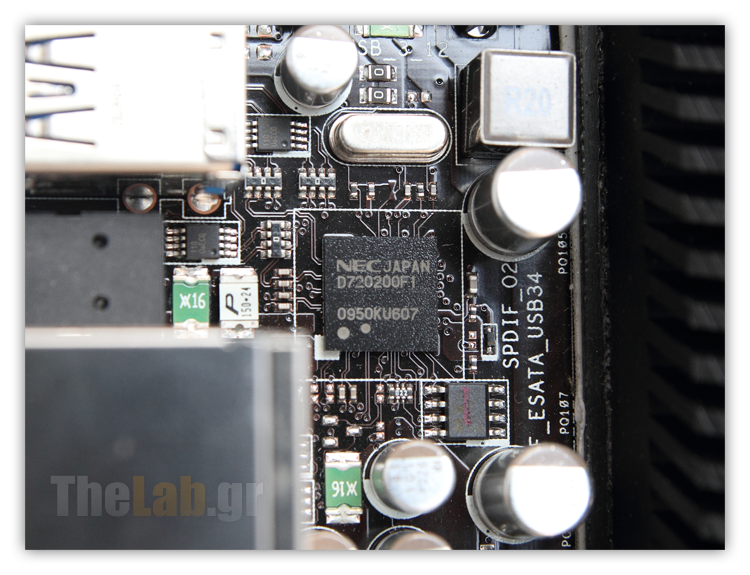

Πάνω από αυτό, ο NEC USB3 controller. Δημοφιλής επιλογή σε όσες μητρικές υποστηρίζουν usb3.

Παραμένοντας από την ίδια πλευρά της μητρικής με τα προηγούμενα και λίγο πιο κάτω, ο GBe controller της Marvell.

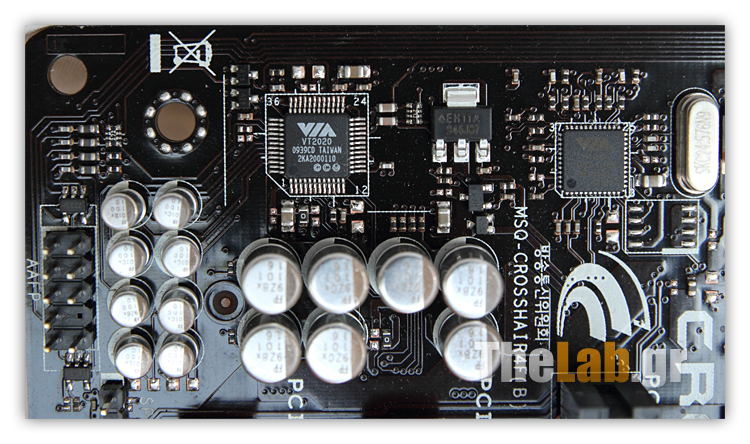

Ακριβώς από κάτω, το VIA chip υπεύθυνο για τον ήχο της μητρικής. Δεν είναι Creative αλλά έχει license να κάνει emulation τα software optimizations της X-Fi όπως X-Fi Crystalizer κ.α

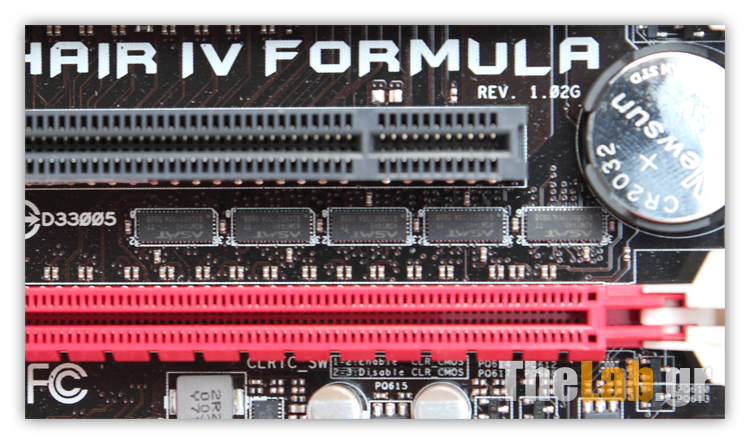

Μετάβαση στην απέναντι πλευρά και το πρώτο που συναντάμε είναι τα PCIe Lane switches υπεύθυνα για την αλλαγή από 2x16 σε 4x8.

Συνεχίζοντας προς τα δεξιά, συναντάμε είναι το clock generator της μητρικής κατασκευής ICS.

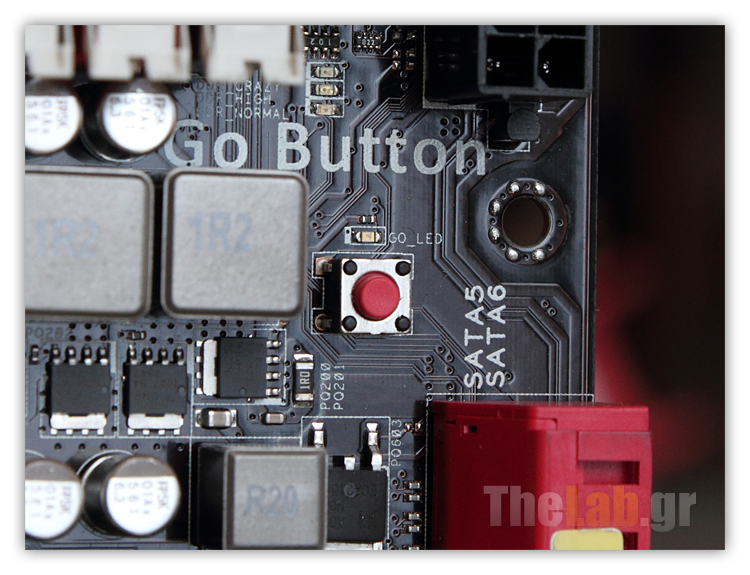

Ένα βήμα προς τα πάνω και βλέπουμε το Go Button. Δουλειά του είναι να ελέγχει τη συμβατότητα της μνήμης κατά το POST και να φορτώνει memory profiles όταν είμαστε σε περιβάλλον windows.

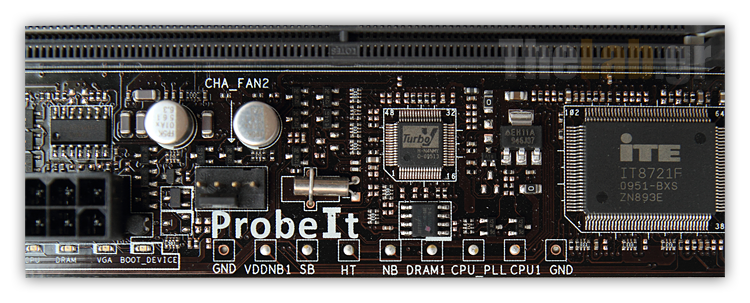

[SIZE="1"]Συγκεντρωμένα τα measurement points της μητρικής, το TurboV sens chip υπεύθυνο για το αυτόματο OC της μητρικής σύμφωνα με ότι λαμβάνει από τα εξαρτήματα του συστήματός. Δίπλα του το monitoring chip της ITE.[/SIZE]

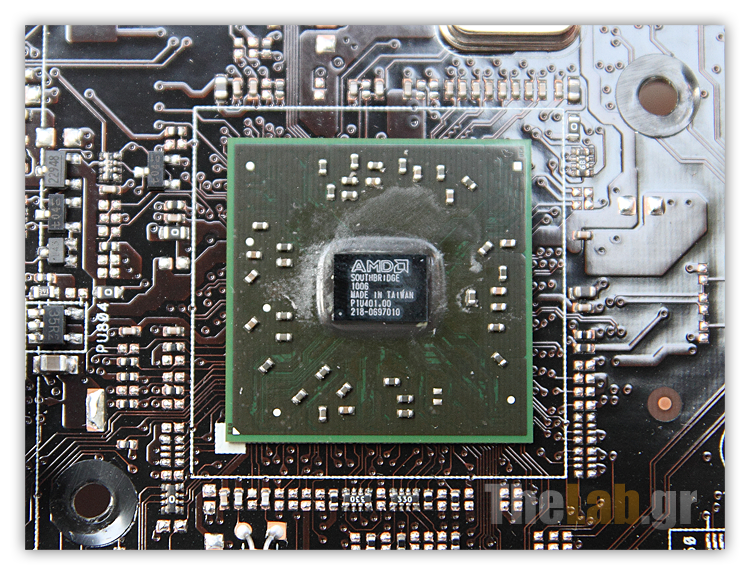

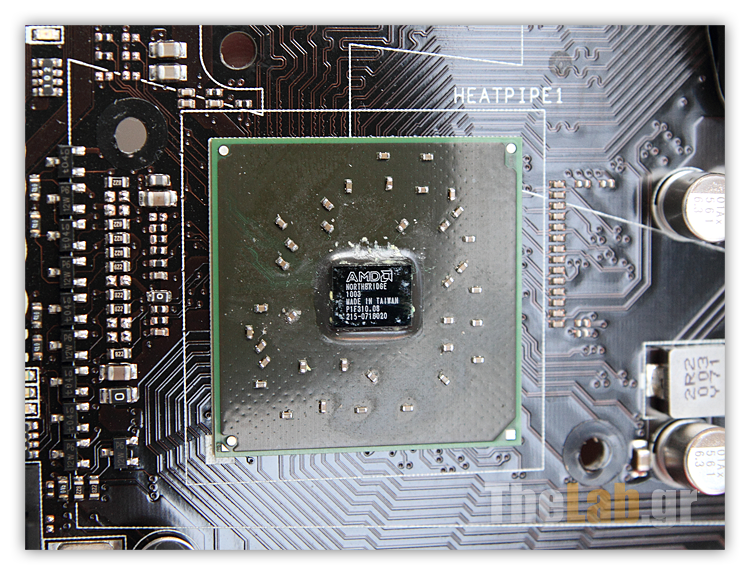

Τέλος, ένα κοντινό στα AMD 890FX και SB850.



Σύστημα δοκιμής / Τουρμπίζοντας τον AMD Phenom™ II X6 Black 1090T

Το σύστημα της δοκιμής μας όπως φαίνεται στην παρακάτω εικόνα.

Τα μετροπρογράμματα που χρησιμοποιήσαμε ήταν τα εξής:

[*]Everest Ultimate suite
[*]SisoftSandra 2010
[*]CINEBENCH 11.5
[*]Fritz Benchmark
[*]Driverheaven Photoshop Bench V3.0
[*]POV RayTrace Benchmark v3.7 beta
[*]x264 HD Benchmark v3.0
[*]WinRar
[*]CrystalDiskMark 2.2
[*]PcMark Vantage, 3DMark Vantage
[*]Crysis, Stalker:Call of Pripyat, Resident Evil 5



Τουρμπίζοντας τον AMD Phenom™ II X6 Black 1090T

Διαβάζοντας τις προηγούμενες σελίδες σχετικά με τη λειτουργία του Turbo της AMD θα περίμενε να βλέπει έναν ή μερικούς πυρήνες σε Full Load και κάποιους να είναι σε εντελώς Ιdle κατάσταση. Προφανώς η AMD δεν αρέσκεται στους slackers. Έτσι όταν τρέξετε μια εφαρμογή η οποία δεν μπορεί να χρησιμοποιήσει πάνω από τρεις πυρήνες ταυτόχρονα, ο Phenom™ II κάνει από μόνος του ένα Load Balancing μεταξύ των πυρήνων με αποτέλεσμα και η δουλειά να τελειώνει στον ίδιο, ή και καλύτερο χρόνο, και να έχουμε καλύτερες θερμοκρασίες αφού όλοι οι πυρήνες δουλεύουν με χαμηλότερο Utilization.

Για να επαληθεύσουμε την παραπάνω διαπίστωση κάναμε χρήση του γνωστού Prime95 v25.9 αλλάζοντας κάθε φορά τους ενεργούς πυρήνες και τεστάροντας πάντα σε Small FFTs. Στην πρώτη εικόνα έχουμε τον αυτόματο διαμοιρασμό των πόρων του επεξεργαστή από τα Windows 7, αν και δείχνει να έχει κάνει assign τα instances στους δύο τελευταίους πυρήνες, και στην επόμενη έχουμε ορίσει μόνοι μας από Τask Μanager τα Ιnstances να τρέχουμε στους πυρήνες 0,1.

Στον πίνακα που ακολουθεί, οι εικόνες που πιστοποιούν του λόγου το αληθές:

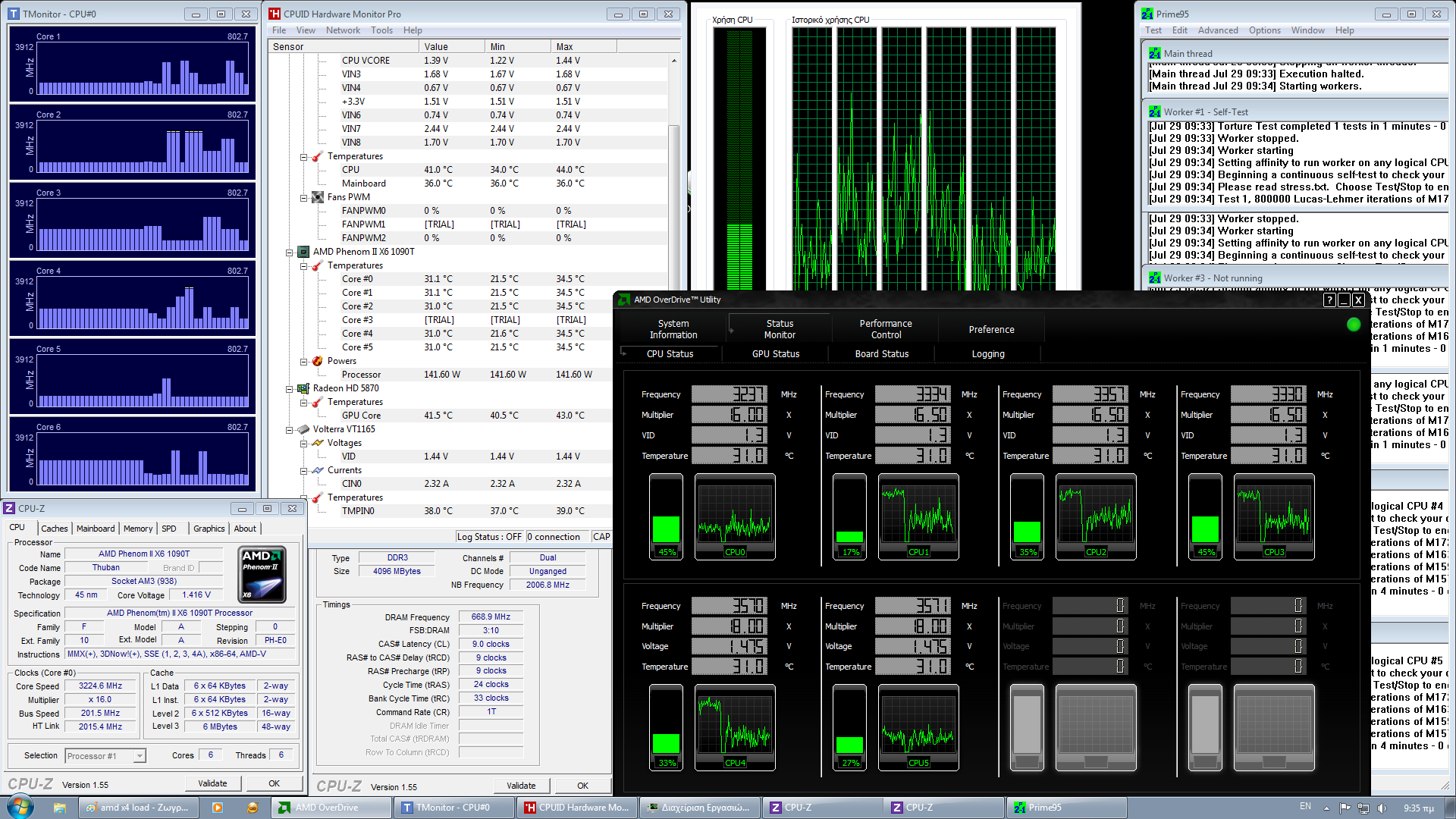

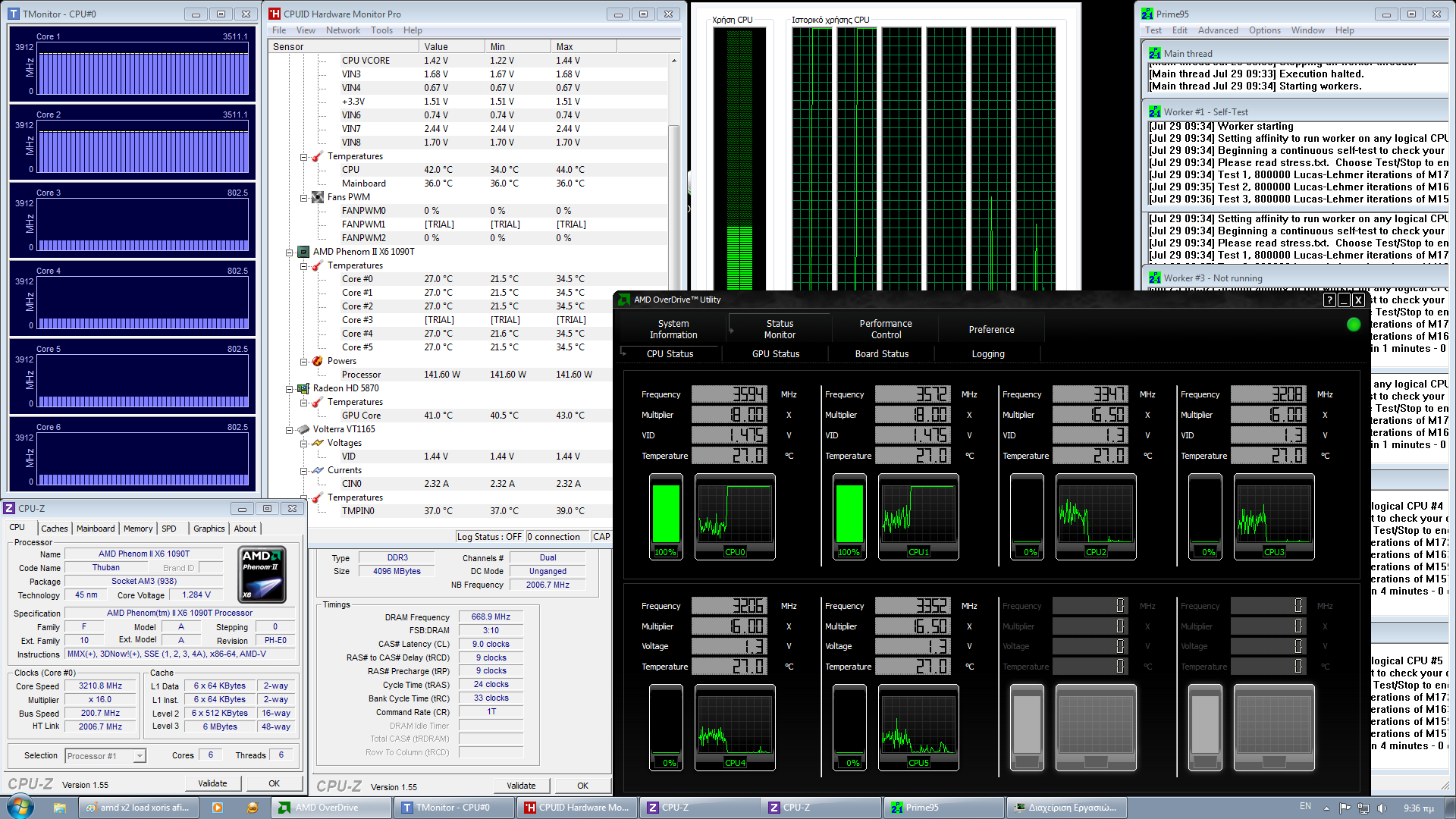

Δύο Instances
Χωρίς manual affinity	Με manual affinity

Αυτό το χαρακτηριστικό η AMD το ξεκίνησε την εποχή των Athlon 64 X2 οπου τότε έπρεπε να εγκαταστήσεις το

https://support.amd.com/us/Pages/dynamicDetails.aspx?ListID=c5cd2c08-1432-4756-aafa-4d9dc646342f&ItemID=153&lang=us

AMD Dual-Core Optimizer[/URL] που έκανε Load Balance στους πυρήνες τις εφαρμογές που δεν μπορούσαν να χρησιμοποιήσουν τα τότε πολυπύρηνα τέρατα.

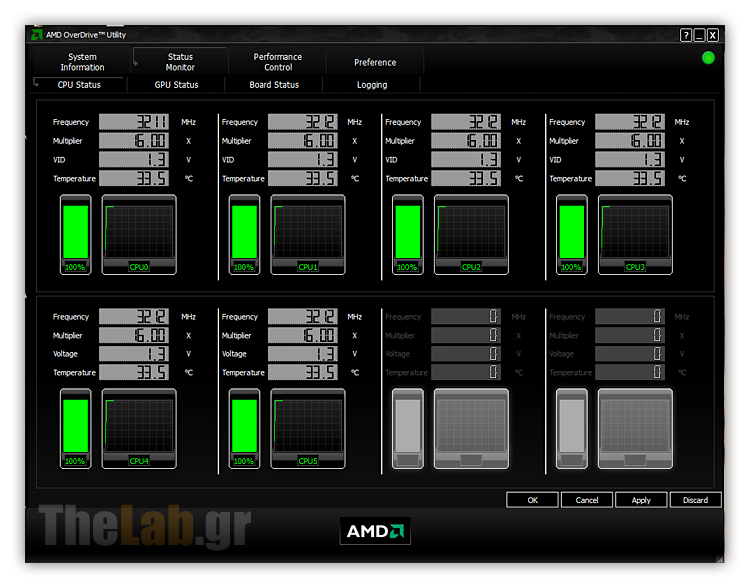

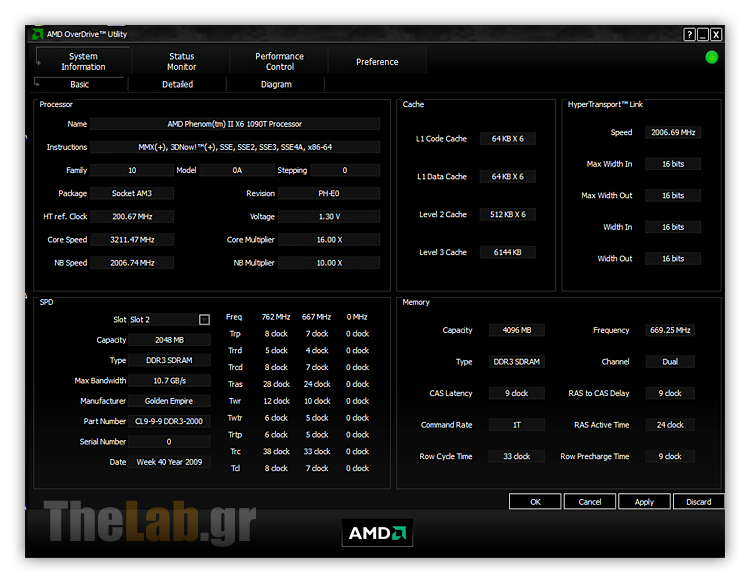

AMD Overdrive

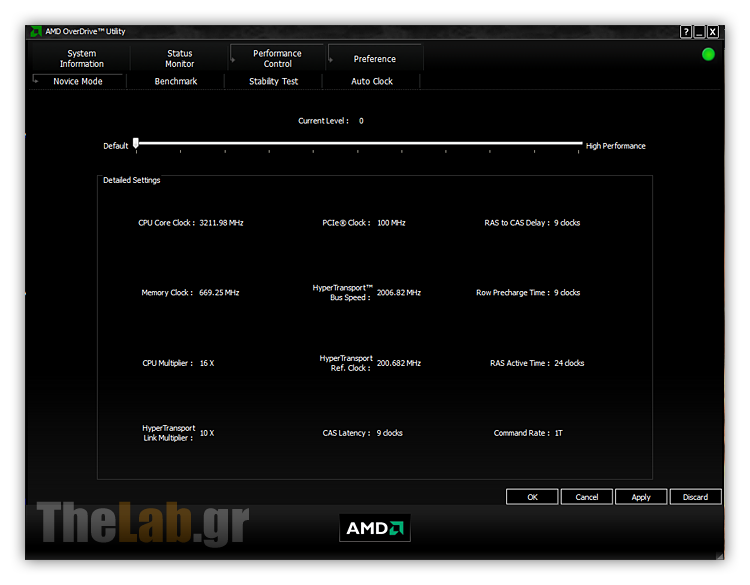

Τέλος, μερικά Views του πολύ χρήσιμου utility της ίδιας της AMD ονόματι AMD Overdrive που μας δίνει πλήρη έλεγχο του συστήματός μας από monitoring έως on the fly overclocking.

Μετρήσεις 2D

Και ξεκινάμε με τις μετρήσεις σε συνθετικά μετροπρογράμματα που σκοπό έχουν να στρεσάρουν αποκλειστικά τον επεξεργαστή.
Η γνώμη μας είναι πως εδώ πρέπει να πέσει το κύριο βάρος της δοκιμής, γι' αυτό και ασχοληθήκαμε εκτενώς εφόσον έχει αναφερθεί, δοκιμαστεί και επιβεβαιωθεί πως οι περισσότεροι των 3 πυρήνων δεν προσφέρουν κάτι ουσιαστικό στα παιχνίδια.

Προτού ξεκινήσουμε θα θέλαμε να τονίσουμε το εξής. Η σωστή λογική όταν συγκρίνεις 2 πράγματα είναι να επιλέγεις κατηγορία ανάλογα την τιμή. Οι επεξεργαστές στα αποτελέσματα που παρατίθενται είναι απο εντελώς διαφορετικές κατηγορίες τιμής για λόγους πληρότητας. Ενδεικτικά οι τιμές των επεξεργαστών.

Intel Core i7-980 Extreme = > 1052€
Intel Core i7-965 Extreme ==> 940€
Intel Core i7-870 ========> 299€
AMD Phenom II X6 1090T == > 295€
Intel Core i5-750 ========> 202€

Αυτό στο οποίο θέλουμε να καταλήξουμε είναι ότι ο X6 1090T αντικειμενικά συγκρίνεται άμεσα με τον i7-870 ή π.χ με έναν i7-930. Ας μην υπολογίζουμε υπερχρονισμό όμως γιατί εκεί τα πράγματα είναι πολύ ρευστά και σε μοντέλα και σε ψύξεις και σε πολλά άλλα. Ας παραμείνουμε στα εργοστασιακά ρολόγια.

Ας δούμε τα πρώτα αποτελέσματα.


Everest


Sandra 2010

CINEBENCH 11.5

Fritz Benchmark

Driverheaven Photoshop Bench V3.0


POV RayTrace Benchmark v3.7 beta

x264 HD Benchmark v3.0

WinRar

CrystalDiskMark 2.2

PcMark Vantage

Μετρήσεις 3D
Όπως αναφέραμε και πρίν, περισσότεροι πυρήνες δεν σημαίνουν και περισσότερα FPS. Περισσότερο μετράει η απόδοση per clock και εκεί η Intel έχει προβάδισμα όπως θα δούμε και στα γραφήματα.

3D mark Vantage


Crysis

Stalker


RE5
Υπερχρονισμός

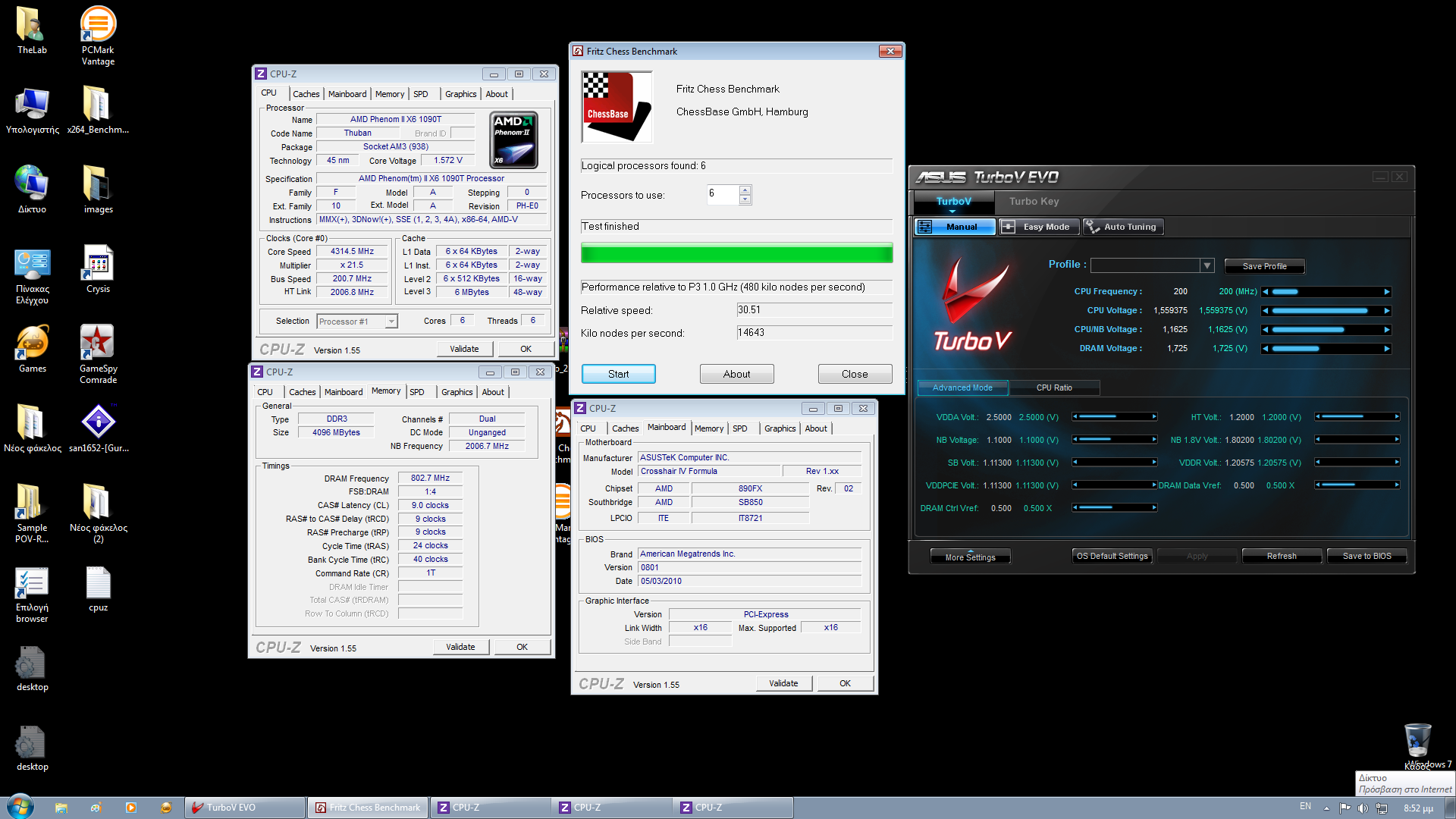

Όπως έχουμε πει πάρα πολλές φορές και θα συνεχίσουμε να το λέμε, pic or it didnt happen. Στην προκειμένη περίπτωση δεν έχουμε pic αλλά έχουμε cpu-z validation και hwbot.org submition. Πιστεύουμε είναι αρκετά.

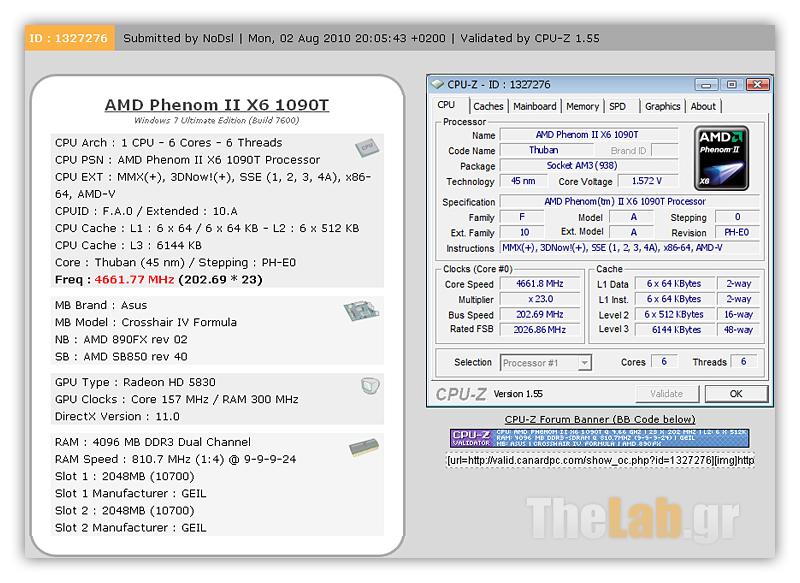

https://valid.canardpc.com/show_oc.php?id=1327276"]CpuZ

Validation

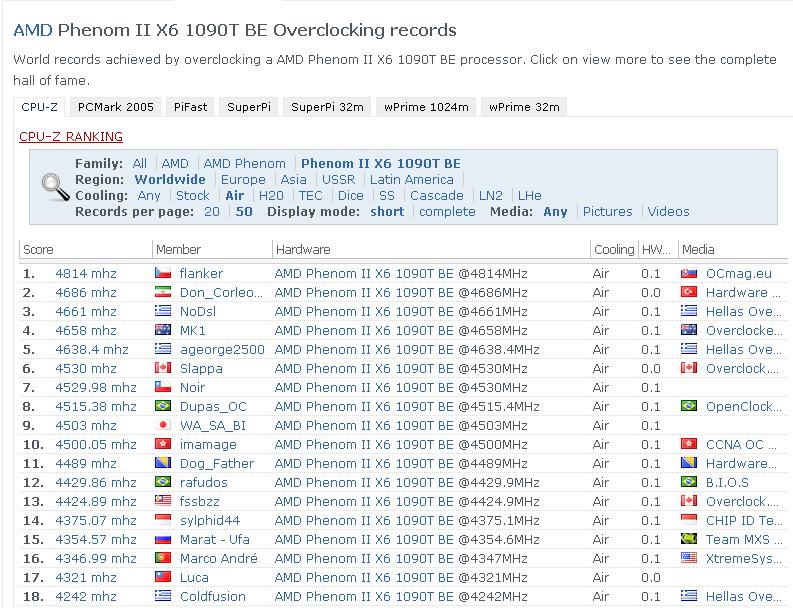

Η συχνότητα που επιτύχαμε με την Akasa Nero S είναι η 3η καλύτερη σε όλο των κόσμο σε overclocking 1090Τ με απλό αέρα. Όχι άσχημα για έναν εξαπύρηνο. Δε νομίζετε;

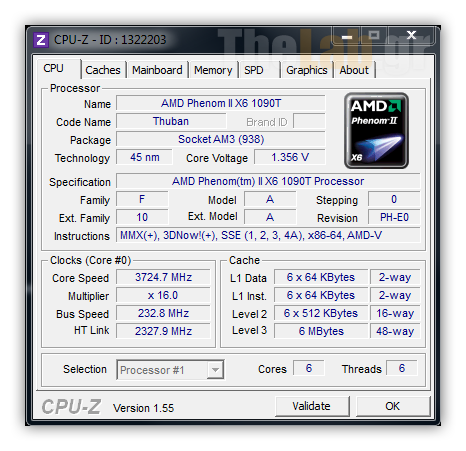

Ας δούμε όμως και τι κατάφερε η ίδια η μητρική να μας δώσει σαν αποτέλεσμα με το πάτημα του O.C button.

Πατήστε πάνω στην εικόνα για μεγαλύτερη

Βλέπουμε ότι η Crosshair IV επιλέγει να ανεβάσει ρολόγια κρατώντας τον πολλαπλασιαστή στην αρχική τιμή και ανεβάζοντας το FSB της.
Σε γενικές γραμμές είναι συνιστώμενη μέθοδος μιας και πρώτον δεν έχουν όλοι οι επεξεργαστές ξεκλείδωτο πολλαπλασιαστή και δεύτερον πάντα κερδίζουμε από την αύξηση του bw του fsb.
Βέβαια πρέπει να είμαστε σίγουροι ότι τα υποσυστήματα του συστήματός μας αντέχουν τα αυξημένα ρολόγια και δεν βγάζουν σφάλματα διαφορετικά θα έχουμε χειρότερα αποτελέσματα.

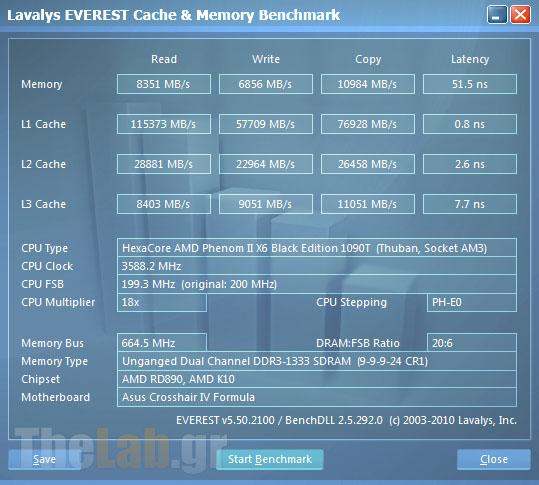

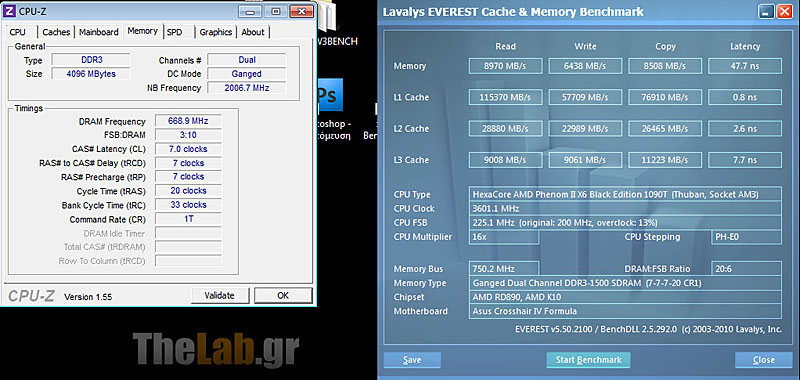

Και μια ματιά σε μια ρύθμιση που έκανε την εμφάνισή της με τους Phenom. Αναφερόμαστε στο Ganged και Unganged mode των μνημών. Τα δύο παρακάτω screenshots από τα τεστ μας πιστεύουμε λύνουν κάθε απορία.

Όπως είναι εμφανές το καλύτερο είναι το Unganged Mode. Ακόμα και με 7άρια σε σχέση με τα 9άρια του Unganged, το Ganged δεν μπορεί να το πλησιάσει σε απόδοση. Δείτε τραγική διαφορά στο Copy!
Η default ρύθμιση στην Crosshair IV για το Unganged Mode από bios είναι Always. Κάτι ξέρουν οι μηχανικοί της Asus.

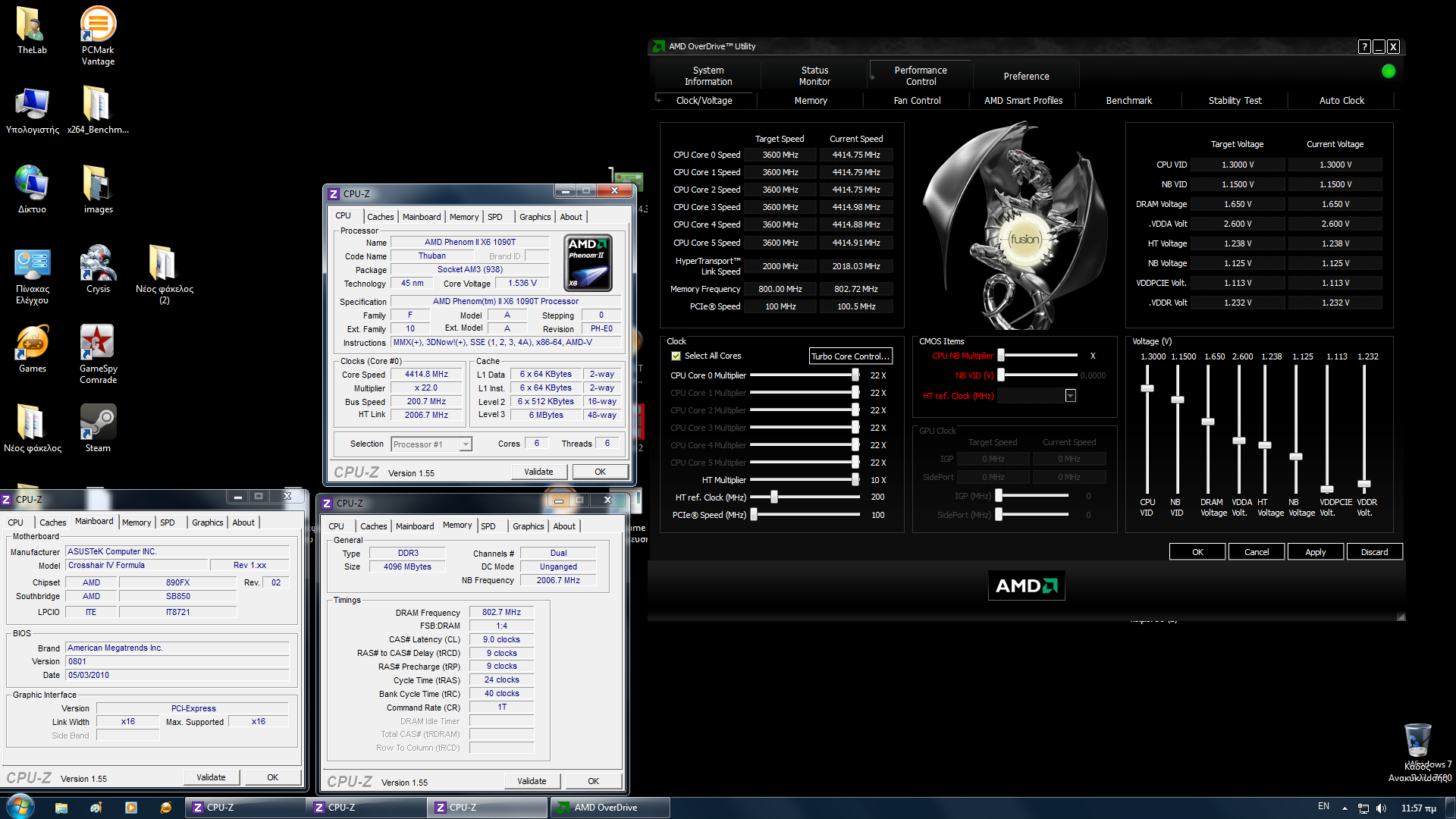

Επιπλέον, ας δούμε και δύο εικόνες από τα εργαλεία που έχουμε στη διάθεσή μας για υπερχρονισμό μέσα από τα Windows. Στη μία εικόνα έχουμε το εργαλείο που έρχεται με την Crosshair IV κατασκευής ASUS και λέγεται ASUS TurboV EVO και στην επόμενη, το AMD Overdrive Utility.

Windows OC Utilities
ASUS TurboV EVO	AMD Overdrive Utility

Τέλος, ας δούμε πόση διαφορά έχουμε σε 3 ενδεικτικά μετροπρογράμματα στα 4300 όπου είχαμε το μέγιστο σταθερό OC με αέρα.


Επίλογος

Είχαμε αρκετό καιρό να δοκιμάσουμε σύστημα με επεξεργαστή και μητρική για AMD πλατφόρμα. Προσωπικά ένιωσα μια μικρή συγκίνηση μιας και ξεκίνησα με έναν AMD Athlon XP 1600+ palomino core και μετά από την golden era των Α64 δεν ξαναπέρασε AMD από τα χέρια μου.
Ο τελευταίος A64 που κατείχα, ένας X2 3800+, έχει μείνει στην οικογένεια και εκτελεί ακούραστα τα καθήκοντά του μέχρι και σήμερα.

Αποδεικνύεται περίτρανα ότι η AMD έχει καταφέρει να βελτιώσει αισθητά την αρχιτεκτονική της σε σημείο που πλέον είναι αρκετά ανταγωνιστική. Όχι απλά έχει διορθώσει τη θερμική συμπεριφορά των επεξεργαστών της ώστε να έχουμε τα εντυπωσιακότατα αποτελέσματα υπερχρονισμού που είδαμε αλλά έχει καταφέρει να μετατρέψει τις θερμικές απώλειες σε πραγματική απόδοση κλείνοντας την ψαλίδα της απόδοσης Clock2Clock από την αντίπαλό της.

Εν κατακλείδι, εάν ψάχνετε για την απόλυτη απόδοση ίσως να μην είναι ο καταλληλότερος επεξεργαστής για το σύστημά σας αλλά εάν ψάχνετε τον καλύτερο all rounder για το κόστος του είναι ότι πιο τίμιο μπορείτε να αγοράσετε σήμερα.

AMD Phenom™ II X6 Black 1090T 30/7/2010


Ευχαριστούμε Θερμά την AMD και την ASUS για τη παραχώρηση των δειγμάτων της παρουσίασης

Καρόπουλος (NoDsl) Διονύσιος
