  • OCZ IBIS review

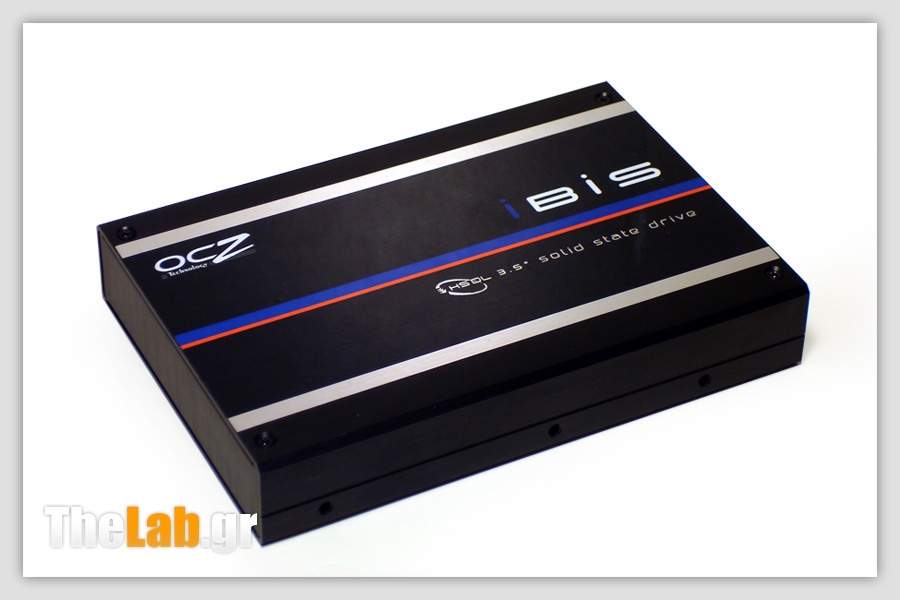

    Σφίξαν οι ζέστες, τα πορτοφόλια ακόμα περισσότερο, όμως το Thelab.gr συνεχίζει την αξιολόγηση των ηλεκτρονικών προϊόντων της διεθνούς αγοράς. Αυτή τη φορά εξετάζουμε έναν ακόμα SSD από την OCZ, ονόματι IBIS. Σύμφωνα με τη κατασκευάστρια εταιρία, το πρότυπο HSDL που χρησιμοποιεί το συγκεκριμένο προϊόν έρχεται να προσφέρει λύση στο I/O bottleneck, το οποίο κατά τα λεγόμενα της OCZ θα προκαλέσει προβλήματα στο μέλλον. Τι όμως μας υπόσχεται αυτή τη φορά η OCZ;



    outer1.jpg?m=1308841467

    Χαρακτηριστικά IBIS
    Κωδικός OCZ3HSD1IBS1-240G
    Χωρητικότητα 240GB
    Τύπος μνήμης MLC NAND Flash
    Πρότυπο διαύλου δεδομένων OCZ High Speed Data Link (HSDL) interface 1.0 (10Gbps)
    Υποστήριξη Trim Όχι
    Μέγεθος 3.5"
    Διαστάσεις 146 (L) x 101.6 (W) x 25.4mm (H)
    Βάρος 339g
    Θερμ. Λειτουργίας 0°C ~ 70°C
    Θερμ. Αποθήκευσης -45°C ~ 85°C
    Κατανάλωση ισχύος 6.6 Watts Idle, 9.5 Watts Active
    Shock Resistant 1500G
    Λειτουργία RAID RAID 0 εκ κατασκευής
    MTBF 2000000 ώρες
    Εγγύηση κατασκευαστή 3 έτη
    Μέγιστος ρυθμός ανάγνωσης 740MB/s
    Μέγιστος ρυθμός εγγραφής 720MB/s
    Sustained Write: 600MB/s
    Random Write 4KB (Aligned): 125,000 IOPS


    Συσκευασία

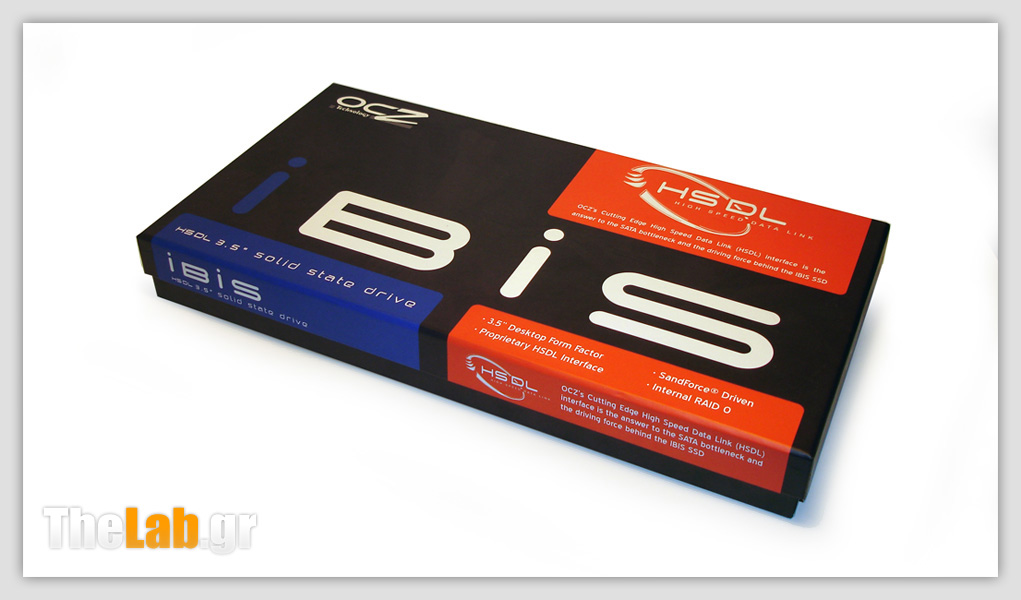

    Λένε ότι δεν πρέπει να κρίνεις από το περιτύλιγμα. Έχουμε συνηθίσει τους SSD να έρχονται σε μικρά κουτάκια, λίγο πιο μεγάλα από το μέγεθος του ίδιου του δίσκου. Ο IBIS αποτελεί μια λαμπρή εξαίρεση καθώς έρχεται σε ευμεγέθες κουτί, το οποίο προστατεύει ικανοποιητικά τον δίσκο και τα συνοδευτικά του. Άλλωστε ο ίδιος ο δίσκος είναι μεγάλος, 3.5".

    box1.jpg?m=1308841451
    box2.jpg?m=1308841682

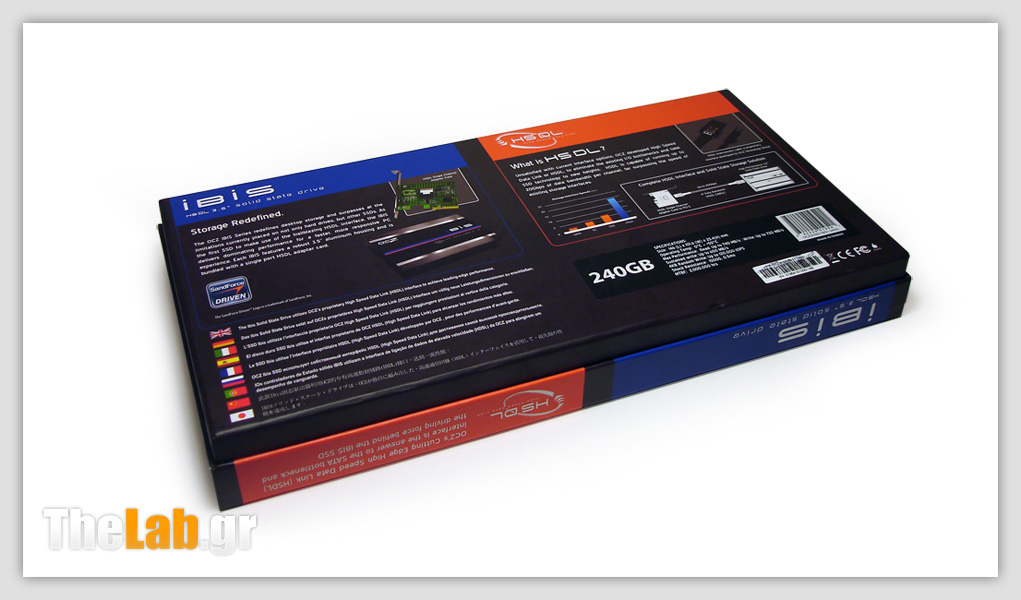

    Στο εξωτερικό αναγράφονται ως συνήθως τα ιδιαίτερα χαρακτηριστικά του προϊόντος, όπως καινοτομίες (HSDL), χωρητικότητα (240GB), συγκριτικά διαγράμματα κτλ.

    box3_in.jpg?m=1308841684
    contents.jpg?m=1308841470

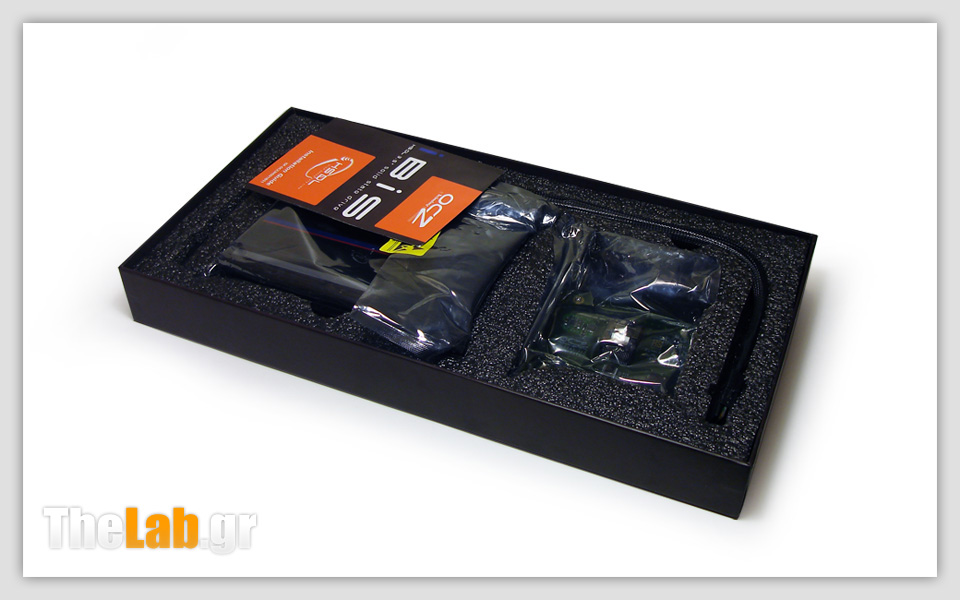

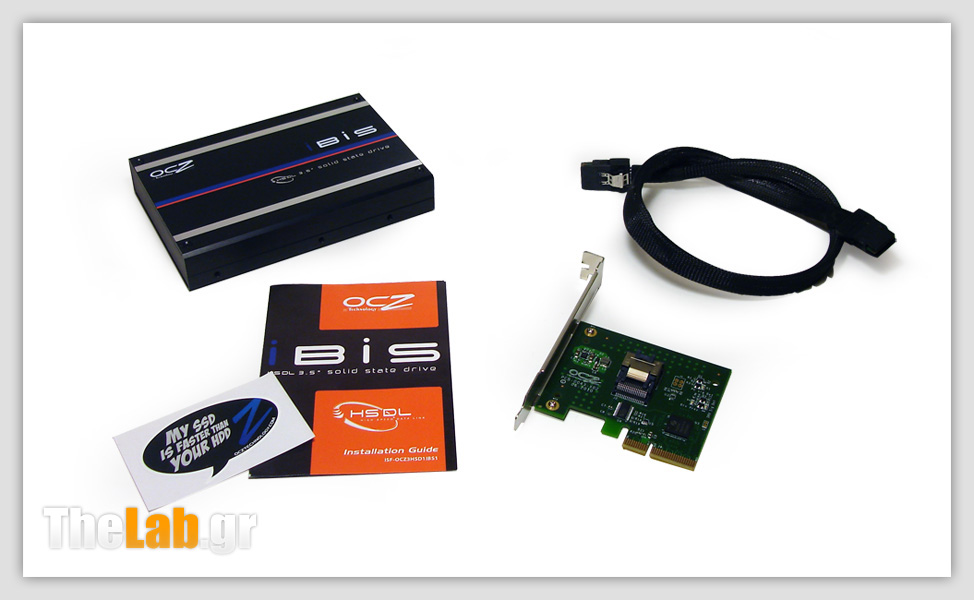

    Στη συσκευασία περιέχονται ο SSD, το καλώδιο HSDL, η κάρτα διεπαφής HSDL, ένας ενδεικτικός οδηγός εγκατάστασης και ένα αυτοκόλλητο. Όλα τακτοποιημένα και καλά προστατευμένα από το αφρώδες υλικό αποθήκευσης.

    Στο εσωτερικό του IBIS

    Για να δούμε όμως τι κρύβει ο IBIS στο εσωτερικό του, αφού βέβαια παραβιάσουμε τις 2 σφραγίδες εγγύησης.

    outer2.jpg?m=1308841473

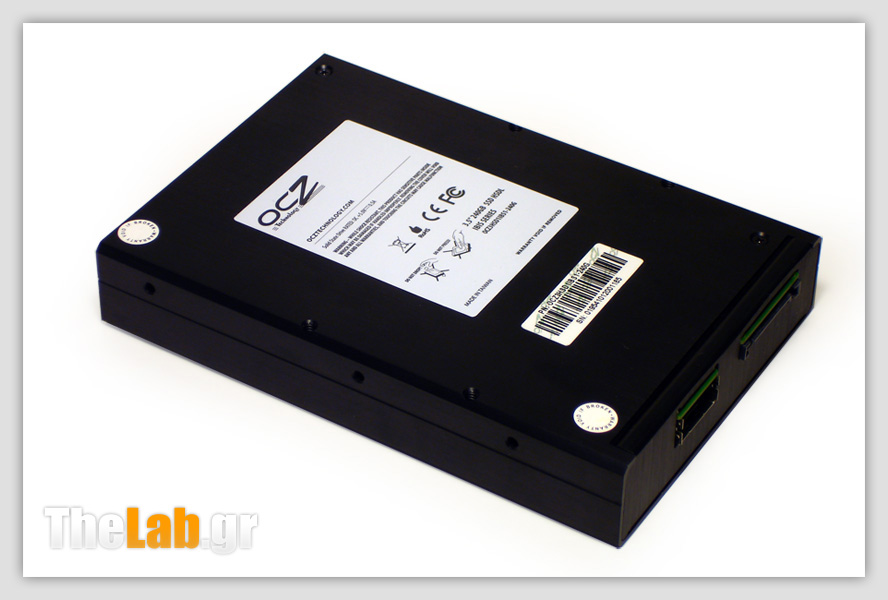

    Το περίβλημα είναι μεταλλικό, 3.5" όπως έχουμε ήδη αναφέρει, ώστε να μην συναντήσουμε προβλήματα τοποθέτησής του σε υπολογιστές που δε διαθέτουν δυνατότητες στήριξης 2.5" SSD. Σίγουρα ο συγκεκριμένος SSD δεν αποτελεί λύση αποθήκευσης για το φορητό σας υπολογιστή.

    inner1.jpg?m=1308841464

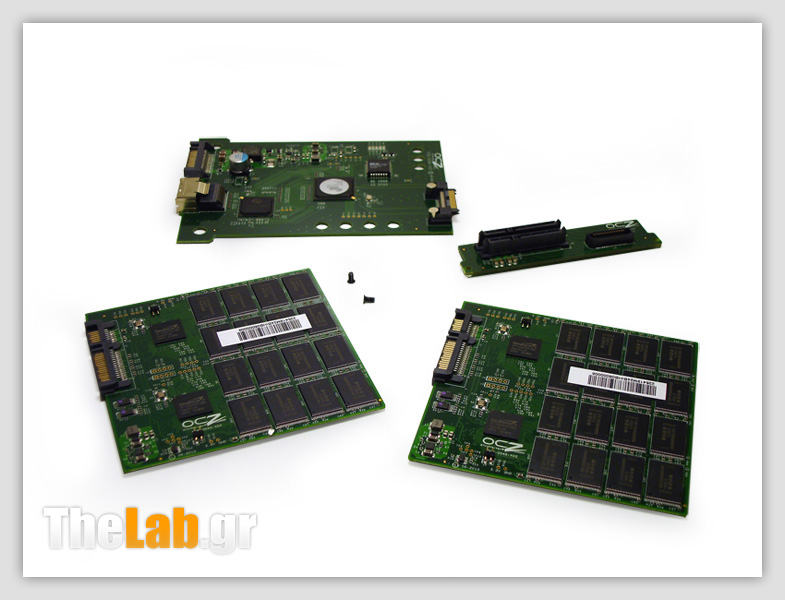

    Πολύ στριμωγμένα τα πράγματα στο εσωτερικό. Υπάρχουν 2 διακριτοί SSD με το δικό τους ξεχωριστό ελεγκτή SandForce SF-1222TA 3-SBH P4U1747, σε διάταξη RAID 0. Η ένωσή τους γίνεται μέσω μιας μικρής κάρτας, στην οποία τοποθετούνται κάθετα και εν τέλει κουμπώνουν πάνω στη κύρια κάρτα που φιλοξενεί και τον οδηγό HSDL. Η συνολική χωρητικότητα αγγίζει τα 240GB, ενώ προσφέρονται μοντέλα από 100-960GB.

    inner3_sfs.jpg?m=1308841453

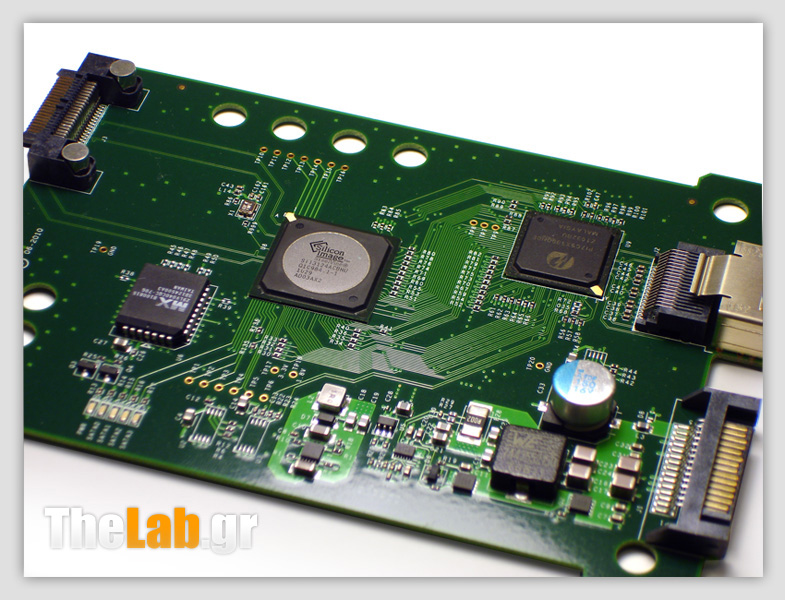

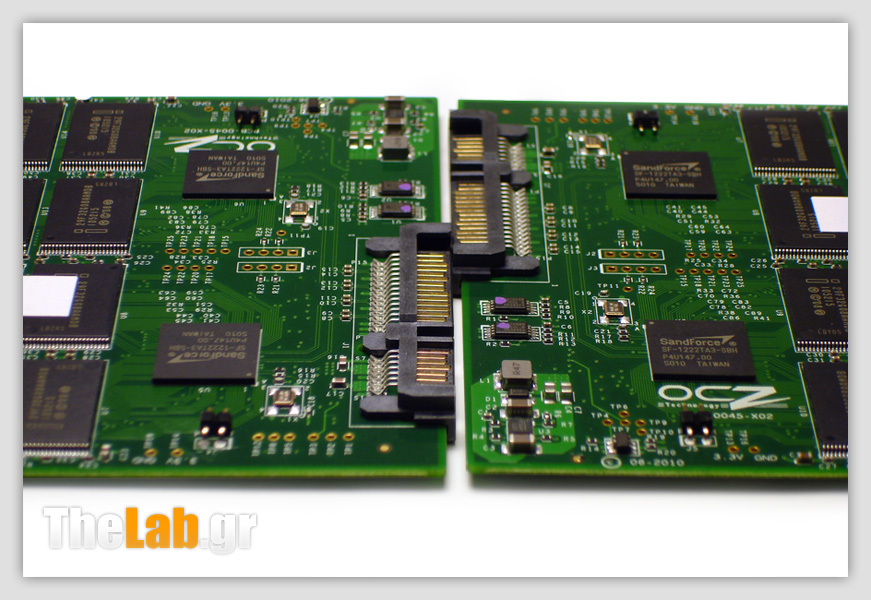

    Όπως φαίνεται και από τις φωτογραφίες, οι 2 SSD προέρχονται από την κοινή γραμμή παραγωγής του εργοστασίου. Με άλλα λόγια, θα μπορούσε κάποιος να τους τοποθετήσει ξεχωριστά σαν απλούς SSD, οι υποδοχές είναι έτοιμες! Διακρίνουμε τον ελεγκτή Sata ΙΙ Silicone Image Steelvine Sil3124ACBHU και τον οδηγό HSDL PI7C9X130DNDE (ο οποίος μετατρέπει το δίαυλο PCIe στον PCIX, επέκταση του παλιού PCI και χωρητικότητας 1064 MB/s).

    silim.jpg?m=1308841455

    inner2_swap.jpg?m=1308841476

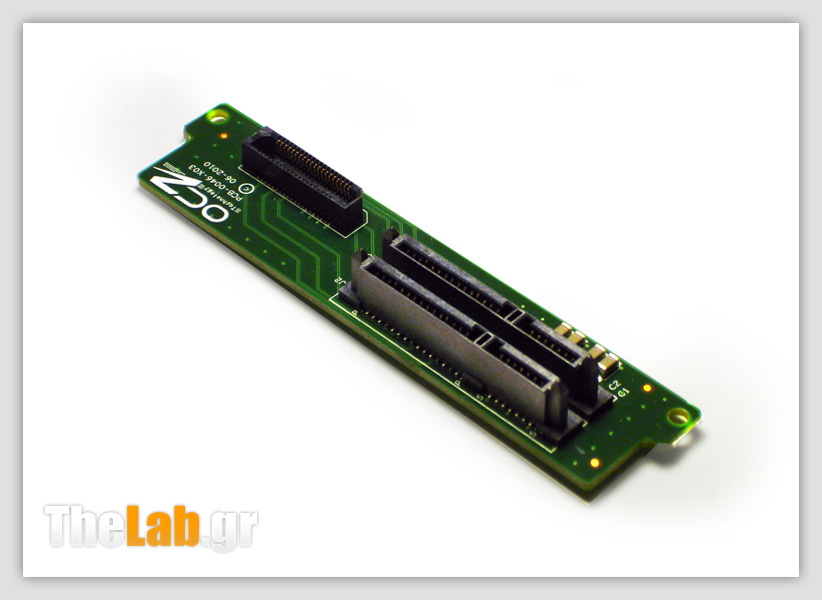

    Η καρτούλα που συνδέει τους 2 SSD με την κεντρική κάρτα θυμίζει έντονα riser κάρτα. Τίποτα το ιδιαίτερο πάνω της, απλώς αναδιαμορφώνει το χαλκοδιάδρομο και αλλάζει υποδοχές.

    Κύκλωμα διασύνδεσης

    outer3.jpg?m=1308841491

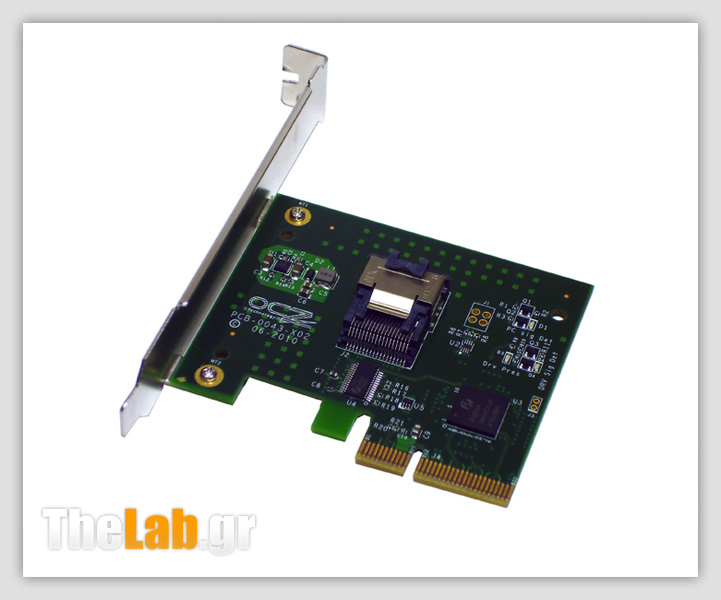

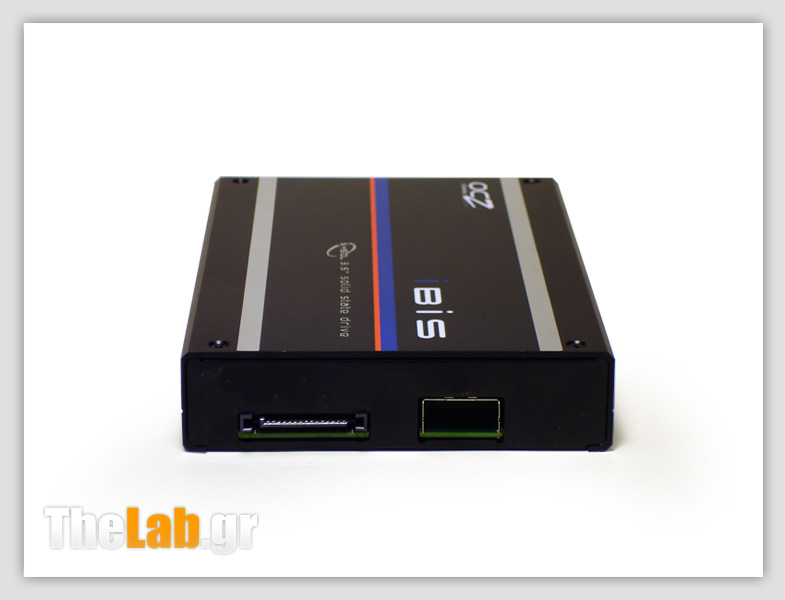

    Ο IBIS δεν είναι ένας κοινός SSD που θα συνδεθεί στις SATAII ή SATAIII υποδοχές της μητρικής μας. Απαιτεί την εγκατάσταση δικιάς του διακριτής κάρτας υποστήριξης, διαύλου pci-e x4, πάνω στην οποία συνδέεται το καλώδιο HSDL. Η συγκεκριμένη κάρτα μπορεί να τοποθετηθεί σε pci-e x4 (σπάνια θύρα), x8 ή x16 (συνήθως 1-3 εξτρά διαθέσιμες), όπως και ορίζει το πρότυπο pci-express, επιτρέποντας θεωρητικές ταχύτητες μέχρι 16Gbit/s.

    controller.jpg?m=1308841478

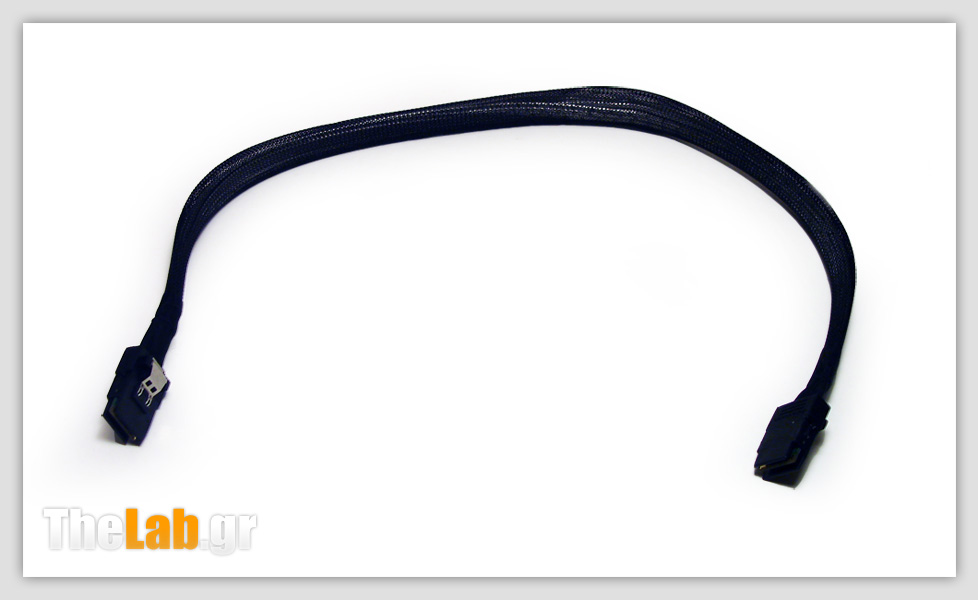

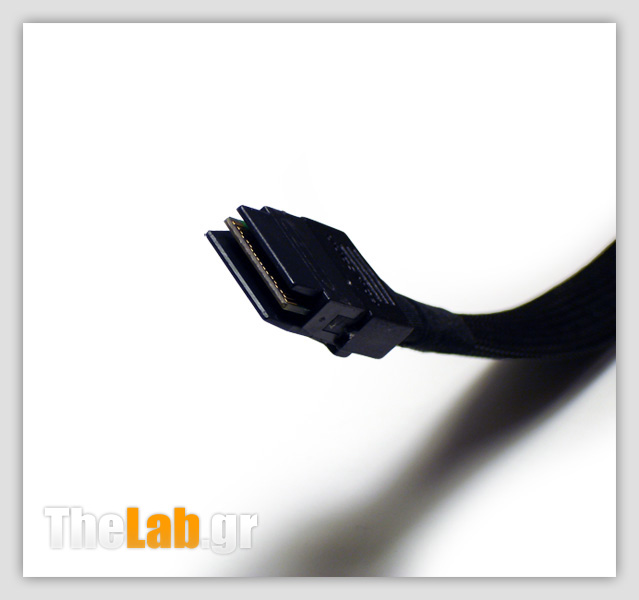

    Το καλώδιο θυμίζει έντονα καλώδιο SATA, όμως η υποδοχή του διαφέρει για να μας αποτρέψει από κάποια εσφαλμένη σύνδεση που ενδεχομένως να βλάψει τον SSD.

    cable.jpg?m=1308841482
    plug.jpg?m=1308841493
    sleeve.jpg?m=1308841461

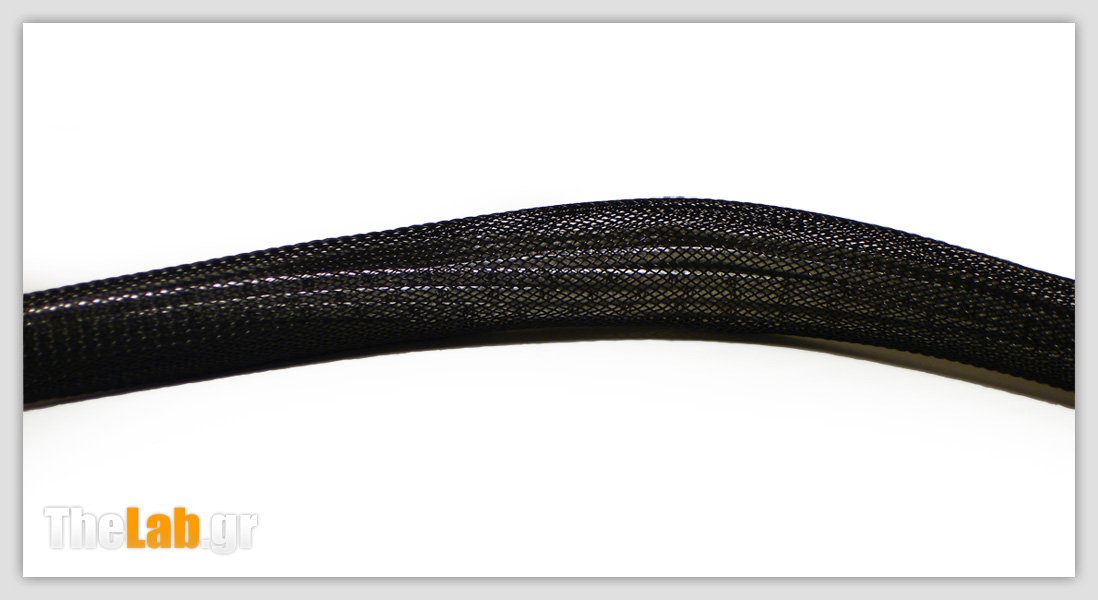

    Το καλώδιο έρχεται sleevαρισμένο σε μαύρο χρώμα, ενώ κάποιος μπορεί πολύ εύκολα να διακρίνει τα διακριτά καλώδια που διατρέχουν το εσωτερικό του. Ο λόγος που τα καλώδια αφέθηκαν χωρίς ενιαία πλαστική μόνωση είναι η ευλυγισία του καλωδίου.

    HSDL

    Καινούργιο πρότυπο διασύνδεσης; Θα χρειαστεί να αλλάξω πάλι μητρική;
    Όπως φάνηκε όχι, απλώς θα χρειαστεί να τοποθετήσουμε μια κάρτα που επιτρέπει τη χρήση αυτού του προτύπου, μια κάρτα που φυσικά την παρέχει η OCZ.

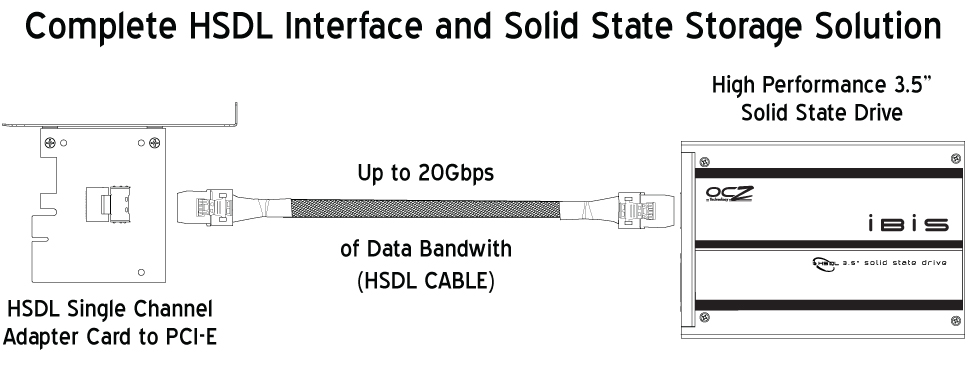

    Το HSDL (High Speed Data Link) αποτελεί λύση στο πρόβλημα του bottleneck των SSD από τα κοινά interfaces (SATAII, SATAIII), σύμφωνα με την OCZ.

    HSDL_IBIS.jpg?m=1308842342


    Πως λειτουργεί το HSDL;
    Το πρότυπο HSDL αξιοποιεί τα χαρακτηριστικά του PCI-Express, όπως η 8/10b (μελλοντικά 128/130b) κωδικοποίηση και ομαδοποίηση των καναλιών (bonding), μαζί με μια τροποποιημένη φυσική αρχιτεκτονική ώστε να παραδώσει ταχύτητες συγκρινόμενες με αυτές της PCIe διεπαφής σε μια πολυκάναλη διασύνδεση με πρόσθετα χαρακτηριστικά ειδικά για αποθήκευση δεδομένων.

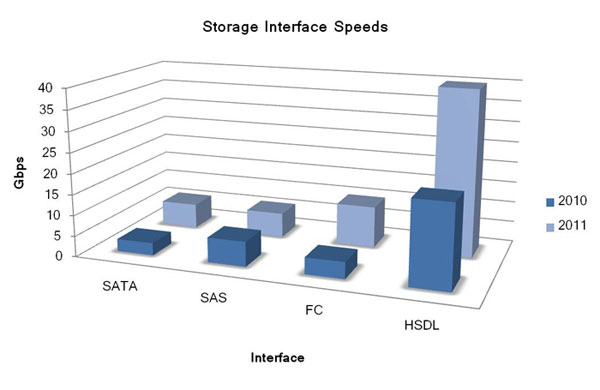

    interfacesY10-11.jpg?m=1309599747

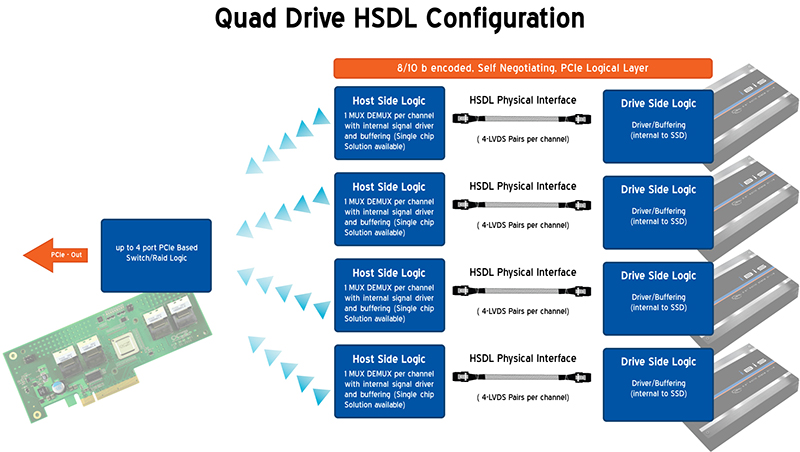

    Κάθε κανάλι του HSDL interface αποτελείται από οκτώ ζεύγη LVDS (Low-voltage differential signaling, διαφορική σηματοδότηση χαμηλής τάσης) και συνδέεται με τέσσερις ελεύθερες PCIe λωρίδες (PCIe x4). Τη σηματοδότηση μέσω ενσύρματης σύνδεσης διαχειρίζεται ένα εξειδικευμένο λογικό ολοκληρωμένο που τοποθετείται και στις 2 άκρες και λειτουργεί ως οδηγός σήματος, απομονωτής προσωρινής αποθήκευσης (buffer), και στην περίπτωση των περισσότερων του ενός HSDL καναλιών, ως πολυπλέκτης/αποπολυπλέκτης. Αυτό επιτρέπει έως και τέσσερα κανάλια να χρησιμοποιηθούν και στα δύο άκρα μιας HSDL σύνδεσης (δηλαδή, ένας HSDL δίσκο με δύο κανάλια μπορεί να συνδεθεί μέσω του πολυπλέκτη/αποπολυπλέκτη ώστε να ενεργεί ως μία ενιαία, εξαιρετικά ευρείας ρυθμαπόδοσης διεπαφή που αντιστοιχεί σε οκτώ PCIe λωρίδες ).

    HSDL_Single_port_diagram.jpg?m=130960033
    HSDL_Quad_port_diagram_s.jpg?m=130960034


    Το HSDL είναι ένα ανοικτό πρότυπο. Δεν υπάρχει κόστος για την άδεια του HSDL interface.

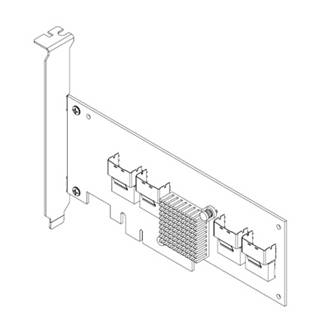

    Η OCZ θεωρεί ότι το HSDL θα υιοθετηθεί και από άλλους και κλείνει συμφωνίες προς αυτή τη κατεύθυνση. Εν τω μεταξύ, οι χρήστες που επιλέγουν το συγκεκριμένο πρότυπο δε χρειάζονται τίποτα περισσότερο από αυτά που περιέχει το κουτί του προϊόντος, όπως είδαμε. Εκτός από την απλή κάρτα HSDL που ήρθε με το δείγμα μας, υπάρχει και μια τετραπλή κάρτα HSDL η οποία δύναται να υποστηρίξει μέχρι τέσσερις δίσκους (οι οποίοι μπορούν στη συνέχεια να συνδυαστούν σε ένα ενιαίο λογικό χώρο αποθήκευσης (volume) μέσω λογισμικού RAID και μελλοντικά μέσω RAID διακριτού υλικού), έτσι ώστε οι χρήστες να μην δεσμεύουν πολλαπλές PCIe θύρες και να έχουν την ελευθερία να ρυθμίσουν κατάλληλα το σύστημά τους.

    hsdlsingleadaptor.jpg?m=1309599537hsdlX4adaptor.jpg?m=1309599536



    Επιδόσεις


    Ας δούμε όμως τι λένε τα νούμερα, μέσω των διαφόρων γνωστών προγραμμάτων μέτρησης. Ο OCZ IBIS SSD δοκιμάστηκε στη μητρική X58, πάνω στην οποία βασίσαμε το τελευταίο review του OCZ Vertex 3. Συνεπώς μας φάνηκε σωστό να παραθέσουμε τα αποτελέσματα του Vertex 3 που βασίζεται στο πρότυπο SATA III μαζί με τα αποτελέσματα του IBIS που βασίζεται στο πρότυπο HSDL-pcie, ώστε να φανούν οι τελικές επιδόσεις των προτύπων. Αναφέρουμε ότι οι χωρητικότητες των 2 SSD είναι ίδιες.

    CrystalDiskMark


    H67 - Vertex 3

    X58 - IBIS 1st run
      Read (MB/s) Write (MB/s) Read (MB/s) Write (MB/s)
    Sequential 501.5 294.2 626.9 348.9
    512k 494.5 293.7 436.8 283.8
    4k 33.96 89.46 29.3 77.14
    4kQD32 193.5 196 447 329.2

    HDTune 4.60


    H67 - Vertex 3

    X58 - IBIS 1st run
      Read (MB/s) Read (MB/s)
    Minimum 200.1 2.4
    Maximum 376.9 413.4
    Av. 346.1 268.1
    Access Time 0.052ms 0.076ms
    Burst Rate 358 214.6

    HDTune 4.60 IOPS H67-Vertex 3
      Operations/sec avg. access time max access time avg. speed
    512 bytes 18727 0.053ms 4.21ms 9144
    4 kb 17621 0.056ms 0.769ms 68834
    64 kb 5726 0.174ms 0.753ms 357898
    1 MB 482 2.074ms 16.253ms 482027
    Random 553 1.807ms 389.377ms 280723
    HDTune 4.60 IOPS X58-IBIS
      Operations/sec avg. access time max access time avg. speed
    512 bytes 23327 0.042ms 0.202ms 11.391
    4 kb 19686 0.050ms 0.646sms 76.899
    64 kb 4633 0.215ms 0.866ms 289.609
    1 MB 657 1.521ms 2.180ms 657.285
    Random 717 1.393ms 108.114ms 364.073

    HDTach


    H67 - Vertex 3

    X58 - IBIS 1st run
    Average Read 382.8 313.5
    Burst Read 407.5 483

    AS SSD


    H67 - Vertex 3

    X58 - IBIS 1st run
      Read (MB/s) Write (MB/s) Read (MB/s) Write (MB/s)
    Seq 488.64 247.21 642.33 352.53
    4K 19.03 71.69 27.45 60.93
    4K-64Thrd 187.85 219.86 458.22 303.87
    Acc. Time - 0.253ms 0.058ms 0.247ms
    Score 255 316 550 400



    Να σημειώσουμε ότι τα παραπάνω νούμερα αντιστοιχούν σε δοκιμές με καινούργια εγκατάσταση του λειτουργικού συστήματος. Όπως φαίνεται από το ακόλουθο διάγραμμα, οι επιδόσεις του SSD φθίνουν καθώς το σύστημα λειτουργεί υπό κανονικές συνθήκες χρήσης. Στη 2η σειρά μετρήσεων, το σύστημα αφέθηκε σε αναμονή (idle) για 1 ώρα.




    Τελικά συμπεράσματα


    Είναι πλέον δεδομένο ότι έχουμε ξεπεράσει τις αντοχές του πρωτοκόλλου SATAII. Ο vertex 3 μας το υπέδειξε και ο IBIS το επιβεβαιώνει. Η αγορά όμως του IBIS απευθύνεται κυρίως σε σκληροπυρηνικούς χρήστες, οι οποίοι αξιοποιούν μια RAID 0 λύση και πιθανώς να σκοπεύουν προς μια μελλοντική προσθήκη άλλων HSDL δίσκων, για ακόμα καλύτερες επιδόσεις. Σίγουρα ο IRIS θέτει ακόμα πιο ψηλά τον πήχη των επιδόσεων, αλλά η διαφορά αυτή δεν δικαιολογεί το επιπλέον κόστος που θα κληθεί να καλύψει ο μέσος χρήστης. Εντούτοις, η σειρά HSDL δίσκων από την OCZ δείχνει πολλά υποσχόμενη.

    Πλεονεκτήματα

    • Μεγάλη ποικιλία σε χωρητικότητες
    • Στήριξη 3.5" (μέγιστη συμβατότητα, αποφεύγουμε το bracket στήριξης)
    • Αυξημένες επιδόσεις σε εγγραφή και ανάγνωση
    • Ανθεκτική κατασκευή
    • Αξιοποίηση RAID 0 σχεδιασμού σε SATA2 δίσκους



    Μειονεκτήματα

    • Απουσία Trim
    • Ενδείξεις πτώσης επιδόσεων στιγμιαία και σταδιακά με τη χρήση
    • Υψηλή τιμή
    • Δέσμευση διαύλου pcie x4




    78-very-good.png?m=1284739891



    Ευχαριστούμε την OCZ για τη προσωρινή παραχώρηση του δείγματος. Το προϊόν βρέθηκε στην ελληνική αγορά στη τιμή των 590€.
