Strider Essential ST50F-ES230. Η οικονομική πρόταση της Silverstone



Silverstone ST50F-ES230 Features & Specs
Max. DC Output	500W
PFC	Active PFC
Efficiency	Cannot be certified
Operating temperature	0°C ~ 40°C
Protections	Over Voltage Protection Under Voltage Protection Over Current Protection Over Power Protection Short Circuit Protection
Cooling	120 mm Sleeve Bearing Fan (S1202512L)
Dimensions	150 mm (W) x 87 mm (H) x 140 mm (D)
Weight	1.5 kg
Compliance	ATX12V v2.3, EPS 2.92
Warranty	3 years
Price at time of review (inc. VAT)	50€ (UK)





Cables / Connectors
Native Cables
ATX connector (510mm)	20+4 pin
4+4 pin EPS12V / ATX12V connector (565mm)	1
6 pin PCIe (510mm+150mm)	2
SATA (400mm+150mm+150mm+150mm)	4
4 pin Molex (400mm+150mm+150mm) / FDD (+150mm)	3 / 1





Silverstone ST50F-ES230 Power Specs
Rail		3.3V	5V	12V	5VSB	-12V
Max. Power	Amps	24	20	34	2.5	0.3
	Watts	120		408	12.5	3.6
Total Max. Power (W)		500







Το PSU έρχεται μέσα σε μια συμπαθητική, μικρή συσκευασία όπου το ανοιχτό μπλε χρώμα κυριαρχεί. Στο μπροστινό μέρος υπάρχει μια φωτογραφία του προϊόντος, στην οποία φαίνεται να διαθέτει άσπρο φινίρισμα κάτι το οποίο δεν ισχύει όπως θα δείτε και παρακάτω. Επίσης κάτω από την περιγραφή της μέγιστης ισχύς του PSU υπάρχει μια λίστα (στα Αγγλικά) με τα σημαντικότερα χαρακτηριστικά του.





Σε αυτή την πλευρά της συσκευασίας υπάρχουν δύο γραφήματα που αναπαριστούν την αποδοτικότητα του PSU καθώς και τις στροφές λειτουργίας του ανεμιστήρα του σε όλο το φάσμα λειτουργίας. Επίσης, στο τρίτο σχεδιάγραμμα γίνεται αναφορά στο περιορισμένο μήκος του PSU και στο τελευταίο περιγράφεται το μονό +12V rail.





Εδώ αναφέρονται περιληπτικά τα κύρια χαρακτηριστικά του PSU. Όπως βλέπετε η Silverstone αναφέρει ότι το χρώμα του είναι γκρι και ας φαίνεται αυτό άσπρο στις φωτογραφίες της συσκευασίας. Επίσης δίνεται σε αυτή την πλευρά και ο πίνακας με τα χαρακτηριστικά των rails.







Στην πίσω πλευρά της συσκευασίας βρίσκουμε μόνο μια πολύγλωσση αναφορά στα κύρια χαρακτηριστικά του ST50F-ES230.





Ανοίγοντας τη συσκευασία μας υποδέχτηκαν τα δύο εγχειρίδια χρήσης που ως είθισται συνοδεύουν κάθε PSU της Silverstone. Ακριβώς από κάτω τους βρίσκεται το PSU, το οποίο προστατεύεται από μια συσκευασία φυσαλίδων.









Στις παρακάτω φωτογραφίες φαίνεται καθαρά το ανοιχτό γκρι χρώμα του φινιρίσματος του PSU. Δυστυχώς δεν μπορούμε να πούμε τα καλύτερα λόγια για την εξωτερική εμφάνιση του και θα προτιμούσαμε να υπήρχε κάποια βαφή, η οποία θα έκανε το προϊόν να δείχνει πιο ποιοτικό και όχι τόσο "φτηνό". Το καταλαβαίνουμε ότι η Silverstone θέλησε να εξοικονομήσει κάποια χρήματα με το συγκεκριμένο φινίρισμα και έδρασε με το σκεπτικό ότι οι χρήστες που θα αγοράσουν το ST50F-ES230 δε θα ενδιαφέρονται για θέματα εμφάνισης, αλλά απόδοσης και αξιοπιστίας. Πάντως, όπως και να το κάνουμε αν δεν έφερε το όνομα της Silverstone, κάποιος που θα το έπιανε στα χέρια του εύκολα θα το μπέρδευε με ένα PSU του "κιλού". Στα θετικά συγκαταλέγεται το γεγονός ότι δε τσιγκουνεύτηκαν να τοποθετήσουν τον απολύτως χρήσιμο διακόπτη on/off.







Η θέα μη-sleeved καλωδιώσεων σίγουρα θα προκαλέσει πανικό σε πολλούς. Βέβαια το συγκεκριμένο PSU δεν προορίζεται για high-end PC ούτε και για modded cases, αλλά για άκρως οικονομικά συστήματα γραφείου ή "κατεβαστήρια" όπου η πρακτικότητα και η χαμηλή τιμή μετράνε πάνω από όλα. Πάντως αναρωτιόμαστε πόσο θα επηρέαζαν την τελική τιμή 3-4 sleeved καλωδιώσεις.







Το ST50F-ES230 κατασκευάζεται από την High Power/Sirtec, έναν ΟΕΜ με μεγάλη εμπειρία στην κατασκευή οικονομικών και αρκετά ποιοτικών PSUs. Η πλατφόρμα στηρίζεται σε παλιότερη σχεδίαση και στο δευτερεύον μέρος συναντούμε ένα group regulated σχήμα για την παραγωγή των DC τάσεων και επιπλέον passive εξαρτήματα χρησιμοποιούνται (Schottky Barrier Diodes ή SBRs). Τέλος, η πλακέτα (PCB) είναι μονής όψης, κάτι σύνηθες σε PSUs αυτής της τιμής.

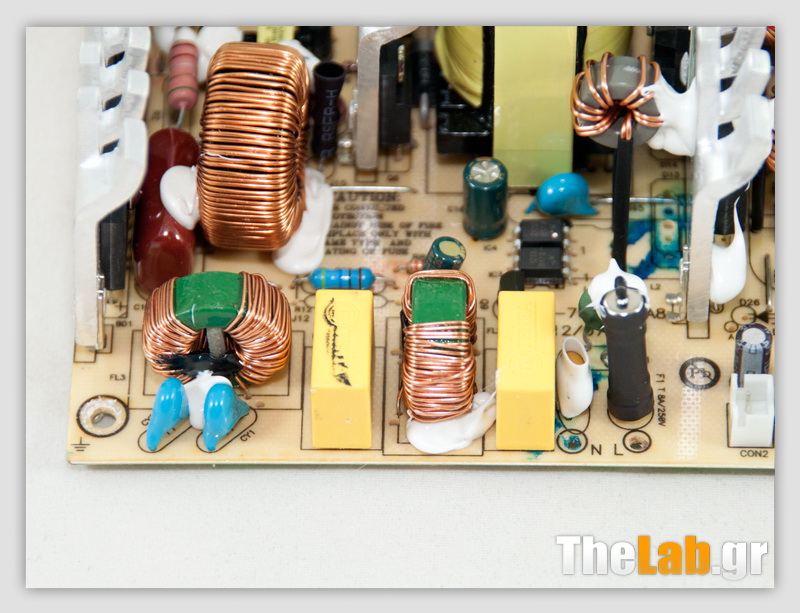

Το πρώτο μέρος του transient φίλτρου βρίσκεται ακριβώς πίσω από την υποδοχή AC. Εκεί εντοπίσαμε έναν X και δύο Y πυκνωτές. Συνεχίζεται στην κύρια πλακέτα με δύο CM πηνία και δύο ζευγάρια από X and Y πυκνωτές. Επίσης υπάρχει και ένα βαρίστορ (MOV), το οποίο προστατεύει από τις αιχμές του δικτύου τροφοδότησης ρεύματος. Στην ίδια γειτονιά βρήκαμε και ένα NTC thermistor, το οποίο προστατεύει το PSU από υψηλά ρεύματα εκκίνησης.





Η γέφυρα ανόρθωσης είναι βιδωμένη στην ψύκτρα του APFC. Η τελευταία φιλοξενεί και το μοναδικό mosfet του APFC, ένα KEC KF13N50, καθώς και τη δίοδο ενίσχυσης, μία UGZ8JF. Ο πυκνωτής εξομάλυνσης είναι της TEAPO και έχει αρκετά μικρή χωρητικότητα, μόλις 220 μF. Επίσης είναι χαρακτηρισμένος για μέχρι 400 V και 85°C θερμοκρασία. Σίγουρα όχι ότι καλύτερο υπάρχει από πλευρά ποιότητας και χαρακτηριστικών αλλά το χαμηλό κόστος κατασκευής δεν επέτρεπε για κάτι καλύτερο.





Το ίδιο ολοκληρωμένο ελέγχει τόσο το APFC όσο και το πρωτεύον κύκλωμα. Πρόκειται για έναν ελεγκτή της Champion και πιο συγκεκριμένα το CM6805. Το τελευταίο είναι η οικονομική έκδοση του διαδεδομένου CM6800 IC που συναντάται σε πάρα πολλά PSUs με Bronze και Silver efficiency (ακόμη και σε μερικά Gold).





Στην ψύκτρα του πρωτεύοντος βρίσκουμε τη δίοδο που ανορθώνει τα 5VSB, μία UTC 20N60L, καθώς και τα κύρια switching fets, δύο KF13N50.





Τα δύο μόνο πηνία στο δευτερεύον σημαίνουν άσχημα μαντάτα. Για την ακρίβεια είναι μια καθαρή ένδειξη ενός group regulated σχήματος όπου τα 12V και 5V παράγονται από το ίδιο κύκλωμα και τα 3.3V από ένα ανεξάρτητο. Κανονικά και τα τρία rails θα έπρεπε να παράγονται από ανεξάρτητα κυκλώματα, έτσι ώστε να διασφαλίζεται η σταθερότητα των τάσεων ακόμη και σε ακραίες συνθήκες όπου τα φορτία ανάμεσα στα rails είναι ασύμμετρα (σε μεγάλο βαθμό). Για τα +12V ένα MBR60100PT SBR χρησιμοποιείται και τα δευτερεύοντα rails ανορθώνουν δύο Mospec S30D450C SBRs. Το καλό πάντως της όλης υπόθεσης είναι ότι όλοι οι πυκνωτές στο δευτερεύον παρέχονται από την TEAPO, οπότε και είναι αρκετά καλής ποιότητας.





Το ολοκληρωμένο που διαχειρίζεται όλες τις προστασίες του PSU είναι ένα HY-510N. Παρέχει μόνο τις βασικές προστασίες ((Over Voltage και Under Voltage) και δεν υποστηρίζει OCP (Over Current Protection).







Η ποιότητα των κολλήσεων της κύριας πλακέτας δεν είναι κάτι το ιδιαίτερο αλλά είναι αρκετά καλή για ένα PSU των 50 ευρώ (τουλάχιστον αυτή είναι η τιμή του στο εξωτερικό).

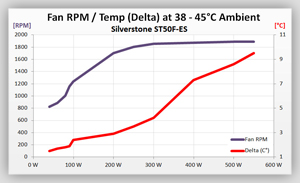

Ο ανεμιστήρας κατασκευάζεται από την Globe Fan και ο κωδικός του μοντέλου του είναι S1202512L (120mm, 12 V, 0.18 A, 2000 RPM, 67.28 CFM). Χρησιμοποιεί sleeve-bearing το οποίο είναι σίγουρα κατώτερης ποιότητας από ρουλεμάν (ball-bearings), αλλά από την άλλη παράγει χαμηλότερο θόρυβο. Επίσης σε οικονομικά PSUs στο 99% των περιπτώσεων χρησιμοποιούνται sleeve-bearing ανεμιστήρες λόγο του μικρότερου κόστους τους.

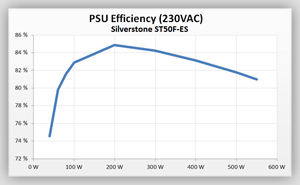

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST50F-ES230 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.
