Silverstone ST45SF Review. Αγάπη μου συρρίκνωσα το PSU!!

[Σκηνή 1η] Χτυπάει το κουδούνι της πόρτας και με το που την ανοίγω αντικρίζω τον υπάλληλο της courier να κρατάει ένα τεράστιο δέμα, το οποίο γράφει πάνω Silverstone. Πολύ περίεργο σκέφτομαι, δεν περιμένω και δεύτερο ST1500 για review. [Σκηνή 2η] Με το που παίρνω το δέμα στα χέρια μου αισθάνομαι το πόσο ελαφρύ είναι. Μπα κάτι δεν πάει καλά εδώ, ψιθυρίζω. Μήπως κάποιος άδειασε το περιεχόμενο του δέματος στο δρόμο προς το σπίτι μου; [Σκηνή 3η] Τοποθετώ το δέμα στο τραπέζι, αρπάζω ένα κουζινομάχαιρο και αρχίζω την επέμβαση. Μόλις το ανοίγω το μόνο που βλέπω είναι μερικά κομμάτια φελιζόλ. Ψάχνοντας λίγο καλύτερα, κάτω από τα προστατευτικά και κάπου στο βάθος με το ζόρι διακρινόταν μια μικρή συσκευασία, η οποία είχε τη φωτογραφία ενός PSU στην πρόσοψη της. Πάλι καλά, δε μου κάνουν πλάκα.. [Final act] Ανοίγοντας τη συσκευασία αντικρίζω ένα από τα πιο μικρά PSU που έχω δει ποτέ, το ολοκαίνουριο ST45SF της Silverstone που ακολουθεί το SFX form factor, κάτι που το καθιστά ιδανικό για HTPCs (Home Theater PCs) αλλά και για τον Fagana :). Σήμερα λοιπόν θα δοκιμάσουμε το μικρότερο (τόσο σε όγκο όσο και σε ισχύ) PSU που έχει περάσει ποτέ από τα εργαστήρια του TheLab. Όταν πρώτο-αντικρύσαμε το ST45SF αναρωτηθήκαμε το πώς κατάφεραν και χώρεσαν τόσα Watts (450 δεν είναι και λίγα) σε ένα τόσο μικρό PSU. Όπως και να έχει πάντως, ο Φαγάνας δε θα του κάνει καμιά διάκριση. Θα του συμπεριφερθεί σα να ήταν μεγάλο PSU!


Παρατηρήστε τον ανεμιστήρα του. Είναι 80mm και το PSU είναι μόλις λίγο μεγαλύτερο από αυτόν!




Τα κύρια χαρακτηριστικά του ST45SF παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει τις καλωδιώσεις του ST45SF, οι οποίες είναι όλες σταθερές (fixed).


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ST45SF. Τα 36Amps στο 12V rail δείχνουν ότι το μικρό PSU δε σηκώνει πλάκα σε θέματα ισχύος (εντάξει μόνο ο Φαγάνας γελάει).

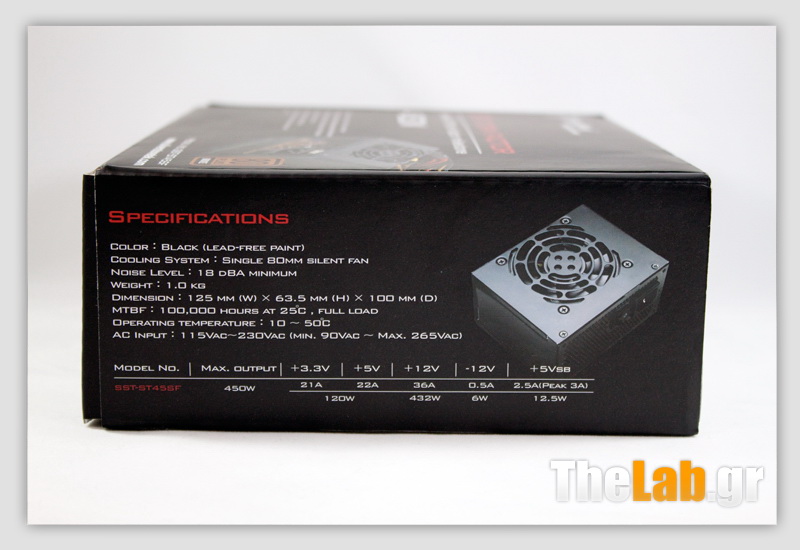

H συσκευασία του ST45SF είναι λιλιπούτεια, όπως άλλωστε είναι και το ίδιο το PSU που φιλοξενεί.




Το ST45SF συνοδεύεται από ένα bracket που το κάνει συμβατό με ATX κουτιά. Επίσης, στην προίκα του περιλαμβάνονται μερικά δεματικά, μια δέστρα καλωδίων, 8 βίδες και το καλώδιο τροφοδοσίας. Όπως όλα τα PSUs της Silverstone, που έχουμε δοκιμάσει μέχρι στιγμής, έτσι και το ST45S συνοδεύεται από δύο εγχειρίδια χρήσης.




Στην επόμενη φωτογραφία φαίνονται οι καλωδιώσεις του ST45SF, οι οποίες είναι αρκετά μακρυές, δεδομένης και της κατηγορίας στην οποία ανήκει το συγκεκριμένο PSU.




Ακολουθούν μερικές φωτογραφίες του (μικρού) πρωταγωνιστή της σημερινής παρουσίασης.


Μπορεί να είναι πολύ μικρό (και φτηνό), αλλά ο κατασκευαστής βρήκε χώρο για να τοποθετήσει ένα διακόπτη On/Off



Οι καλωδιώσεις δυστυχώς δεν είναι sleeved μέχρι το εσωτερικό του PSU




Ανοίγοντας το ST45SF βλέπουμε ότι η πλακέτα δεν είναι και τόσο πυκνοκατοικημένη όσο περιμέναμε. Αυτό οφείλεται, κατά κύριο λόγο, στις μικρές σχετικά ψύκτρες.




Το πρώτο μέρος του transient φίλτρου, που βρίσκεται πίσω από την υποδοχή AC, αποτελείται από 2 Υ και 1 Χ πυκνωτές. Στο δεύτερο μέρος, πάνω στην κύρια πλακέτα, υπάρχουν 2 πηνία φερίτη, 1 Χ και 2 Υ πυκνωτές και το απαραίτητο βαρίστορ (MOV).




Η γέφυρα ανόρθωσης είναι η GBU806. Στην παρακάτω φωτογραφία διακρίνεται και το κεντρικό πηνίο του APFC.


Ο πυκνωτής εξομάλυνσης του APFC. Είναι της Teapo (LH 85C, 180μF)




Στο ST45SF υπάρχουν 3 μετασχηματιστές. Ο μεγάλος είναι για όλα τα rails πλην των 5VSB, τα οποία αναλαμβάνει ο αμέσως μεγαλύτερος μετασχηματιστής. Ο ύπαρξη τώρα του μικρότερου αποτελεί ένα μυστήριο. Ο συγκεκριμένος από ότι φαίνεται κάνει τον PWΜ control isolator, δηλαδή απομονώνει το control PWM ολοκληρωμένο από το δευτερεύων μέρος του PSU, αν και γι'αυτό το λόγο υπάρχουν ήδη και 3 optocouplers. Τέλος, οι μετασχηματιστές μας μαρτύρησαν και τον πραγματικό κατασκευαστή του ST45SF, ο οποίος είναι η FSP.


Οι τρεις μετασχηματιστές. Διακρίνονται τα 2 switching transistors.



Τα optocouplers που απομονώνουν το ολοκληρωμένο του PWM control




Το ολοκληρωμένο που ελέγχει τις προστασίες του ST45SF είναι το GR8329N




Οι πυκνωτές του δευτερεύοντος μέρους είναι της Capxon (105C). Στη φωτογραφία που ακολουθεί διακρίνεται και το πηνίο που αναλαμβάνει το regulation των rails.




Η ποιότητα των κολλήσεων της πλακέτας κυμαίνεται σε ικανοποιητικά επίπεδα.




Στην τελευταία φωτογραφία διακρίνεται και ο (όχι και τόσο ήσυχος) 80mm ανεμιστήρας που κατασκευάζεται από την Protechnic Electric.




Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ST45SF (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το ST45SF. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2.2Α και στη συνέχεια θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το Voltage regulation στα 3.3V κυμαίνεται σε αρκετά καλά επίπεδα. Στo 5V rail τώρα, αν εξαιρέσουμε το απίθανο σενάριο του CL1 όπου βρίσκεται εκτός ορίων, το voltage drop μεταξύ του test#1 και #6 είναι μόλις 0.154V, μια πολύ καλή τιμή για ένα PSU της συγκεκριμένης κατηγορίας. Στα 12V τώρα τα πράγματα δεν είναι και τόσο καλά δυστυχώς. Στο test #6 καθώς και στο CL2 το voltage drop είναι πολύ μεγάλο και φτάνει μέχρι και το 0.5V. Τέλος, τα αποτελέσματα του CL2 δείχνουν ξεκάθαρα ότι το ST45SF έχει group regulation και όχι ξεχωριστό για κάθε rail (σε ένα PSU με αυτές τις διαστάσεις το group regulation είναι μονόδρομος, εκτός και αν χρησιμοποιηθούν DC-DC converters οι οποίοι κοστίζουν όμως αρκετά παραπάνω). Για τους μη μυημένους, η ύπαρξη group regulation φαίνεται ξεκάθαρα από το ότι όταν ζορίσαμε τα 12V και έπεσε όπως είναι φυσικό η τάση στο συγκεκριμένο rail, ανέβηκαν οι τάσεις στα υπόλοιπα δύο rails (5V και 3.3V). Κάτι αντίστοιχο συμβαίνει και στο CL1. Όσον αφορά το efficiency τώρα, αυτό όχι μόνο υπερκαλύπτει το 80 plus Bronze που ισχυρίζεται η Silverstone, αλλά για μόλις 0,42% στο test #3 χάνει το Silver! Πολύ καλή απόδοση! Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ST45SF σε πολύ μικρά φορτία τα οποία είναι μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40 και 60W.


Πολύ καλό το efficiency σε μικρά φορτία, κάτι που μπορούμε να πούμε ότι το περιμέναμε από ένα PSU αυτής της κατηγορία (small form factor), το οποίο θα τροφοδοτεί συστήματα με μικρότερες ενεργειακές ανάγκες (HTPCs). Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του ST45SF σε απότομες μεταβολές του φορτίου. Για αυτούς που δε γνωρίζουν τη διαδικασία (από προηγούμενα reviews) αυτή έχει ως εξής: Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby mode, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Tο πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της παραπάνω διαδικασίας δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Στα 5VSB δεν παρατηρείται καμία αιχμή (spike). Στα +12V τώρα, τα spikes είναι ανεπαίσθητα. Σε γενικές γραμμές, η απόδοση στα transient tests κρίνεται ως άψογη.

Στις παρακάτω δοκιμές θα μετρήσουμε το ripple που υπάρχει στα rails του ST45SF. Αυτό θα πρέπει να βρίσκεται πάντα κάτω από τα όρια που θέσπισε το πρότυπο ATX ver. 2.2 (120mV για τα 12V και 50mV για τα 5, 3.3V).


Οι τιμές του ripple βρίσκονται πάντα εντός ορίων. Εντύπωση μας έκανε το CL1 test όπου το ripple στα 5V πλησίασε επικίνδυνα το όριο, ενώ σε όλα τα υπόλοιπα tests βρίσκονταν πάντα σε πολύ καλά επίπεδα (γύρω στο 1/3 του ορίου). Από ότι φαίνεται το φτάσαμε στα όριά του το συγκεκριμένο rail στο CL1. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple σε full load.


12V ripple (full load)

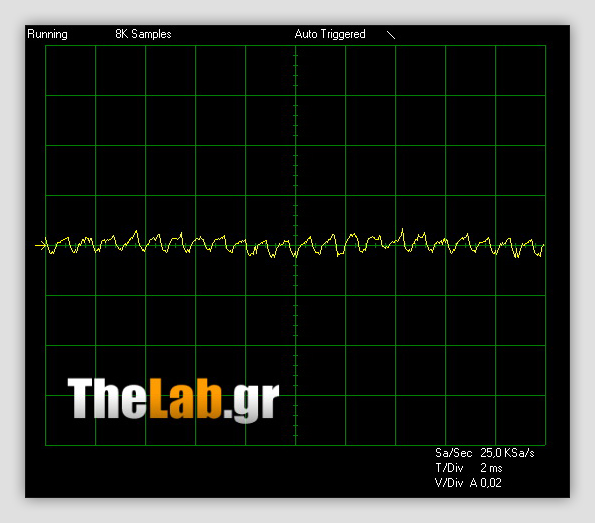

5V ripple (full load)



3.3V ripple (full load)



5V ripple CL1. Μπορείτε να διακρίνετε τα spikes που ευθύνονται για τα 46.2mV του ripple






Το ST45SF μας άφησε πολύ καλές εντυπώσεις, παρά το αρκετά μεγάλο voltage drop που είχε το 12V rail όταν το ζορίσαμε (χωρίς να ξεπεράσουμε - τουλάχιστον στα κανονικά tests - την ισχύ που δηλώνει ως μέγιστη η Silverstone για το συγκεκριμένο rail). Βέβαια δεν πρέπει να ξεχνάμε ότι για ένα τόσο μικρών διαστάσεων PSU, τα 450 Watts ισχύος είναι πολλά. Αρκεί να σκεφτείτε ότι η συνηθισμένη ισχύς σε PSUs αυτής της κατηγορίας είναι μόλις 200-250W. Επίσης η μεγάλη ισχύς, για τα δεδομένα πάντα της κατηγορίας, συνδυάζεται με πολύ καλό efficiency. Τι άλλο να ζητήσει κανείς δηλαδή. Αν έκανε και λιγότερο θόρυβο ο ανεμιστήρας του, σε πλήρες φορτίο, θα είμασταν υπερ-ευχαριστημένοι. Αλλά από ότι φαίνεται ο ανεμιστήρας τα βρίσκει σκούρα στο να κρατήσει χαμηλά τα επίπεδα θερμοκρασίας όταν το PSU δουλεύει σε full load. Βλέπετε 450W σε τόσο περιορισμένο χώρο δεν είναι και λίγα και οι ψύκτρες του PSU αναγκαστικά είναι αρκετά μικρές. Περιληπτικά τα πλεονεκτήματα/μειονεκτήματα του ST45SF της Silverstone, του οποίου η αναμενόμενη τιμή είναι 58.30 ευρώ, είναι τα παρακάτω:

Πλεονεκτήματα


• Μεγάλη ισχύς για τα δεδομένα της κατηγορίας του
• Σε γενικές γραμμές πολύ καλά επίπεδα ripple (για την κατηγορία που ανήκει το ST45SF )
• Πολύ καλό εfficiency που αγγίζει το 80 plus Silver
• Παρέχεται ειδικό bracket για την τοποθέτησή του σε ATX κουτιά
• Άριστος λόγος απόδοσης/τιμής

Μειονεκτήματα


• Αρκετά μεγάλο Voltage drop στο 12V rail όταν το ζορίσαμε με 36.9Amps
• To 5V rail εκτός ορίων στο CL1 test.
• Οι καλωδιώσεις δεν είναι sleeved μέχρι τέλους
• Μόνο δύο 4-pin molex connectors. Θα θέλαμε 2 επιπλέον και τουλάχιστον ακόμη έναν SATA connector

Βάση όλων των παραπάνω η βαθμολογία που αποσπά το SST-ST45SF είναι:




Σε αυτό το σημείο άλλη μια παρουσίαση/δοκιμή PSU έφτασε στο τέλος της. Θα θέλαμε να ευχαριστήσουμε την Silverstone για τη διάθεση του SST-ST45SF.
