Σήμερα θα δοκιμάσουμε το Silver Power SP-SS750M Green Power, το οποίο κατασκευάζεται (τρόπος του λέγειν μιας και ο πραγματικός κατασκευαστής είναι η Seasonic) από την εταιρία Maxpoint. Αν το τελευταίο όνομα δε σας λέει πολλά τότε να σας βοηθήσουμε με την παρακάτω λέξη:
Tagan
Για όσους δεν το κατάλαβαν, η ίδια εταιρία (Maxpoint) κατασκευάζει και τα πολύ γνωστά τροφοδοτικά (PSUs) Tagan. Για να δούμε λοιπόν αν τα Silver Power PSUs θα καταφέρουν να αποκτήσουν την αναγνωρισιμότητα των αντίστοιχων Tagan.

Τα κύρια χαρακτηριστικά του SP-SS750M παραθέτονται στον παρακάτω πίνακα.
Χαρακτηριστικά SP-SS750M | |
Max. DC Output | 750W |
PFC |
Active PFC (99% PF), Advanced Dual Forward Converter
|
Efficiency |
85% ~ 88% (20% με 100% φορτίο) 80 PLUS SILVER
|
Θερμοκρασία λειτουργίας |
0°C ~ 50°C
|
Προστασία |
Over current protection
Over power protection Over voltage protection Under voltage protection Short circuit protection |
Ψύξη |
120mm double ball bearing ανεμιστήρας
|
Διαστάσεις |
150 mm (W) x 86 mm (H) x 160 mm (D)
|
Βάρος |
2.3 kg
|
Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SP-SS750M, modular (αφαιρούμενες) και μη.
Τύπος Καλωδιώσεων | |
ATX connector (550mm) | 20+4 pin |
4+4 pin EPS12V/ATX12V connector (550mm) | 1 |
6+2 pin PCIe (600mm) | 2 |
Modular Καλωδιώσεις | |
6+2 pin PCIe (550mm) | 2 |
SATA (450mm / 150mm / 150mm) | 9 |
Molex & FDD (450mm / 150mm / 150mm / 150mm) | 6 (2) |
Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SP-SS750M. Από ότι βλέπετε διαθέτει δύο 12V rails.
Πίνακας Rails SP-SS750M | |||||||
Rail | 3.3V | 5V | 12V1 | 12V2 | 5VSB | -12V | |
Μέγιστη ισχύς | Amps | 24 | 30 | 40 |
40 |
3 | 0.8 |
Watt | 150 | 744 | 15 | 9.6 | |||
Συνολική μέγιστη ισχύς (W) | 750 |
Το SP-SS750M έρχεται μέσα σε μια μικρή συσκευασία η οποία απεικονίζει ένα τσαντισμένο γορίλλα:)

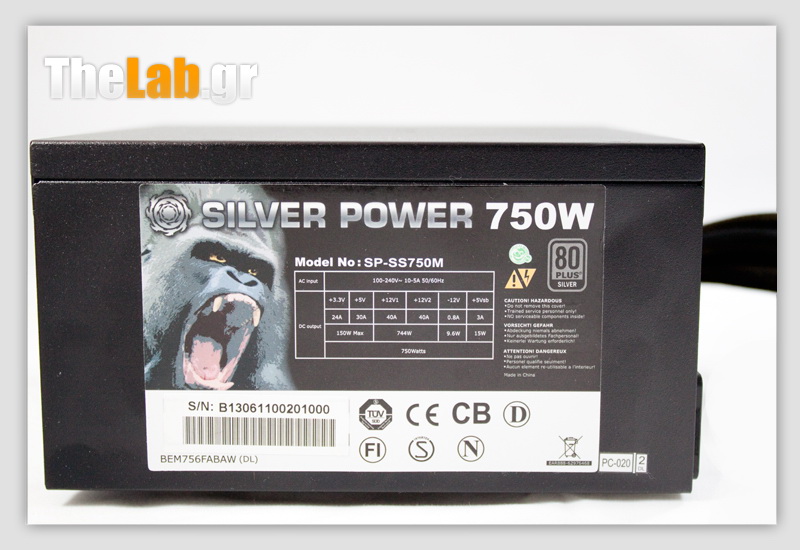

Παρακάτω ο πίνακας με τα rails και μερικές επιπλέον λεπτομέρειες-χαρακτηριστικά σε άπταιστα ελληνικά. Όπως αναφέρεται η εγγύησή του είναι 2 χρόνια.


Ακολουθούν φωτογραφίες από το εγχειρίδιο χρήσης καθως και των καλωδιώσεων και συνοδευτικών που έρχονται μαζί με το SP-SS750M.

Προφανώς το manual είναι κοινό για όλα τα μέλη της οικογένειας

Τα rails των SP-SS750M και SP-SS850M. Μόνο η μέγιστη συνδιασμένη ισχύς των 12V rails αλλάζει

Οι καλωδιώσεις του SP-SS750M. Διακρίνεται το τσαντάκι για τα καλώδια, η μία μόνο δέστρα καλωδίων που παρέχεται και οι 4 βίδες χειρός. Παρέχεται επίσης και ένα badge της Silver Power
Ακολουθούν τώρα και μερικές φωτογραφίες του πρωταγωνιστή.

Στη φωτογραφία διακρίνονται τα μη modular καλώδια

Οι υποδοχές για τις 6 modular καλωδιώσεις

Ευτυχώς αυτό έχει διακόπτη On/Off


Ο πραγματικός κατασκευαστής του SP-SS750M είναι η Seasonic και αυτό διαπιστώνεται αρκετά εύκολα. Πάνω στον μικρό μετασχηματιστή (transformer) των 5VSB υπάρχει τυπωμένο το λογότυπο της εν λόγω εταιρίας. Η Seasonic είναι μια πολύ αξιόλογη εταιρία στον χώρο κατασκευής PSUs.

Όπως πάντα ξεκινάμε από το transient (ή EMI, ElectroMagnetic Interference) φίλτρο. Στο κομμάτι του που ξεκινάει πίσω από την υποδοχή της AC (Alternating Current) τροφοδοσίας υπάρχει μια μικρή πλακέτα που φιλοξενεί 1 Χ (μεταλλοποιημένο πολυεστερικό) πυκνωτή Χ, 2 Υ (κεραμικοί πυκνωτές) και 1 πηνίο φερίτη. Επίσης, στο δεύτερο μέρος του transient φίλτρου (που βρίσκεται πάνω στην κύρια πλακέτα του PSU) βρίσκουμε 3 επιπλέον πηνία φερίτη, 2 Υ και 1 επιπλέον Χ πυκνωτή. Υπάρχει φυσικά και ένα βαρίστορ (MOV) και η απαραίτητη ασφάλεια (10Αmps/250V).

Πίσω από αυτή την πλακέτα κρύβεται το πρώτο μέρος του transient φίλτρου

Το δεύτερο μέρος του transient φίλτρου πάνω στην κύρια πλακέτα του PSU. Αριστερά διακρίνονται τα 2 πηνία που υπάρχουν στο κύκλωμα APFC
Στην παραπάνω φωτογραφία διακρίνονται και τα δύο πηνία του κυκλώματος APFC (Active Power Factor Correction). Κανονικά θα πρέπει να υπάρχει μόνο ένα αλλά βλέπετε το SP-SS750M διαθέτει δύο κυκλώματα APFC τα οποία δουλεύουν ταυτόχρονα με διαφορά φάσης 180 μοιρών, εξού και τα δύο πηνία. Αυτό έχει σαν αποτέλεσμα να περνάει λιγότερο AC ripple στον κύριο πυκνωτή ανόρθωσης κάτι που οδηγεί σε αυξημένη αξιοπιστία. Βέβαια στο SP-SS750M δεν υπάρχει ένας κύριος πυκνωτής ανόρθωσης αλλά δύο και μάλιστα της Chemi-Con χαρακτηρισμένοι ως 105C (αντί 85C που συνηθίζεται σε αυτό το στάδιο). Εδώ να αναφέρουμε ότι όλοι οι πυκνωτές που υπάρχουν στο συγκεκριμένο PSU είναι Ιαπωνικής κατασκευής και πολύ καλής ποιότητας (Nippon Chemi-Con).

Πίσω από την ψύκτρα με το λογότυπο του Λάμπη υπάρχουν δύο γέφυρες GBU806.

Οι δύο πυκνωτές εξομάλυνσης των APFCs. Κατασκευασμένοι από την Nippon Chemi-Con (330μF και 390μF αντίστοιχα, 105C, σειρά KMR
Στην αρχή των APFCs εντοπίσαμε επίσης έναν ηλεκτρομαγνητικό ρελέ ο οποίος κόβει εντελώς την είσοδο τάσης προς αυτά όταν το PSU είναι κλειστό (standby mode). Αυτό έχει θετική επίδραση στις ενεργειακές απώλειες του PSU. Έναν αντίστοιχο ρελέ είχαμε συναντήσει και στο Antec Signature 850.

Ο ηλεκτρομαγνητικός ρελές των 10Α/277AC
Ας περάσουμε τώρα και στο δευτερεύων στάδιο του SP-SS750M. Το πρώτο που διακρίνουμε είναι ότι για την παραγωγή των 5 και 3.3V χρησιμοποιείται μια πλακέτα που παίζει το ρόλο του DC-DC μετατροπέα (converter). Η συγκεκριμένη τακτική θα "φορεθεί" πολύ στο μέλλον μιας και προσφέρει πολλά πλεονεκτήματα με πιο σημαντικά την αυξημένη αποδοτικότητα σε συνδιασμό με το ανεξάρτητο regulation των τάσεων. Επίσης επιτρέπει τη σμίκρυνση των χρησιμοποιούμενων πυκνωτών (οι οποίοι είναι συνήθως στερεάς κατάστασης) και των πηνίων με αποτέλεσμα τη σημαντική εξοικονόμηση χώρου.

Στο αριστερό μέρος της φωτογραφίας, ανάμεσα στις ψύκτρες, διακρίνεται η πλακέτα των DC-DC converters για τα 5 και 3.3V
Παρακάτω θα βρείτε μερικές ακόμη φωτογραφίες με τις αντίστοιχες επεξηγηματικές λεζάντες.

Από εδώ ξεκινούν οι καλωδιώσεις των rails

H modular πλακέτα. Υπάρχουν 4 ηλεκτρολυτικοί πυκνωτές για το περαιτέρω φιλτράρισμα των rails

Οι κολλήσεις είναι καλές αλλά σε πολλά σημεία προεξέχουν αρκετά

Ο πολύ καλός και αθόρυβος ανεμιστήρας της Sanyo Denki (San Ace 9S1212H403). H μέγιστη ταχύτητα περιστροφής είναι 2350 rpm με 83cfm και 36 dBA.
Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του φαγάνα (που δε λέει να ξεκινήσει με τίποτα δίαιτα), του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός power meter και ενός ξύλινου κουτιού που έχει αναλάβει τον καυτό ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SP-SS750M (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Όπως πάντα το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το SP-SS750M. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 1Α και στη συνέχεια θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.
Voltage Regulation & Efficiency Tests | ||||||
Test # | 12V | 5V | 3.3V | DC/AC (Watt) | Efficiency | Temps (In/Out) |
1 | 11.5A | 2A | 2.1A | 158 | 91.59% | 23.6°C |
12.2V | 5.146V | 3.437V | 172.5 | 24.6°C | ||
2 | 21.5A | 5.1A | 6.4A | 309 | 92.79% | 25.4°C |
12.132V | 5.126V | 3.424V | 333 | 27.2°C | ||
3 | 25.6A | 7A | 8.4A | 374 | 92.23% | 27.7°C |
12.092V | 5.116V | 3.41V | 405.5 | 31.1°C | ||
4 | 31.6A | 9.2A | 8.4A | 457 | 92.13% | 29.2°C |
12.061V | 5.106V | 3.407V | 496 | 33.2°C | ||
5 | 43.1A | 11A | 10.5A | 610 | 90.03% | 30.8°C |
12.031V | 5.086V | 3.393V | 677.5 | 36.1°C | ||
6 | 55.85A | 11A | 10.4A | 762 | 87.08% | 34.8°C |
12.01V | 5.086V | 3.392V | 875 | 40°C | ||
Crossload 1 | 1.1A | 20.2A | 18A | 173 | 79.72% | 33.3°C |
12.042V | 4.975V | 3.301V | 217 | 37.7°C | ||
Crossload 2 | 58A | 2A | 2.2A | 719 | 88.76% | 36.7°C |
12.09V | 5.1V | 3.371V | 810 | 41.8°C |
Το regulation κυμαίνεται σε πολύ καλά επίπεδα για όλα τα rails και το efficiency είναι καταπληκτικό! Στα 5 από τα 6 test το efficiency μετρήθηκε πάνω από το 90%! Αν το test#6 ήταν 1% παραπάνω τότε το συγκεκριμένο PSU θα διεκδικούσε τον τίτλο 80 plus gold. To SP-SS750M σίγουρα θα γίνει το αγαπημένο PSU για όσους έχουν οικολογικές ανησυχίες καθώς και αυτών που είναι καμμένοι από τους λογαριασμούς της ΔΕΗ (όπως ο γραφών). Ας δούμε τώρα κάτι που ενδιαφέρει ένα μεγάλο σύνολο χρηστών. Σε τι επίπεδα κυμαίνεται το efficiency του SP-SS750M σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 60, 80 και 100W.
Efficiency Tests in Low Loads | |||||
Test # | 12V | 5V | 3.3V | DC/AC (Watt) | Efficiency |
1 | 3.21A | 1.95A | 2.22 | 57 | 75.58% |
12.233V | 5.146V | 3.442V | 70 | ||
2 | 5.24A | 1.97A | 2.15A | 81.6 | 84.12% |
12.233V | 5.146V | 3.438V | 97 | ||
3 | 7.12A | 1.97A | 2.15A | 104 | 85.95% |
12.142V | 5.146V | 3.437V | 121 |
Για μόλις 25 Watt ισχύος η διαφορά στο efficiency αγγίζει το 9%! Επίσης, από τα 80W και πάνω η αποδοτικότητα ανεβαίνει κατακόρυφα. Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του SP-SS750M σε απότομες μεταβολές του φορτίου και της AC τάσης εισόδου. Για αυτούς που δεν ξέρουν τι γίνεται στη διαδικασία αυτή ας διαβάσουν την παρακάτω παράγραφο, οι υπόλοιποι μπορούν να πάνε κατευθείαν στο σχετικό πίνακα :). Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby mode, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Tο πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της παραπάνω διαδικασίας δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).
Transient Response Tests | |||||||
PSU OFF TO FULL 5VSB | STANDBY TO FULL 12V | PSU OFF TO FULL 12V | |||||
[/URL] |
![]() |
![]() |
Η απόκριση στα 5VSB είναι απόλυτα ομαλή και η τάση δεν ξεπερνάει ποτέ τα 5V. Στα 12V τώρα και στις δύο περιπτώσεις η τάση κάνει ένα σκαλοπάτι στα 5V και μετά ανεβαίνει ομαλά μέχρι τα 12.25 Volt περίπου και ξαναπέφτει ελάχιστα για να σταθεροποιηθεί στην κανονική τάση λειτουργίας. Σε όλες τις περιπτώσεις η απόκριση σε απότομες μεταβολές του ρεύματος-φορτίου είναι άψογη.
Ας δούμε τώρα τα αποτελέσματα του SP-SS750M στις μετρήσεις ripple.
Μετρήσεις Ripple | ||||
Test # | 12V (mV) | 5V(mV) | 3.3V(mV) | Pass/Fail |
1 | 10.2 | 11.4 | 10.4 | Pass |
2 | 13.8 | 14.8 | 11.4 | Pass |
3 | 15.6 | 18.4 | 12 | Pass |
4 | 18.2 | 19.4 | 12.8 | Pass |
5 | 26.8 | 19.8 | 13.8 | Pass |
6 | 31.4 | 20.2 | 14.2 | Pass |
Crossload 1 | 18.4 | 27.6 | 18.2 | Pass |
Crossload 2 | 29.2 | 11.8 | 10 | Pass |
Από ότι φαίνεται η Silver Power έκανε πολύ καλή επιλογή με το να προτιμήσει τη Seasonic ως κατασκευαστή των τροφοδοτικών της. Οι μετρήσεις ripple όχι μόνο είναι όλες εντός ορίων, αλλά κυμαίνονται σε πολύ χαμηλά επίπεδα. Ακόμη και σε πλήρες φορτίο το ripple στην 12αρα δεν υπερβαίνει τα 31.4mV. Πολύ καλή συμπεριφορά σημείωσε επίσης και το rail των 3.3V. Τα 5V από ότι φαίνεται ζορίστηκαν μόνο στο CL1 test αλλά και πάλι το ripple ήταν περίπου το μισό από το μέγιστο που προβλέπεται. Ακολουθούν screenshots από τις μετρήσεις ripple σε full load.

12V ripple σε full load

5V ripple σε full load

3.3V ripple σε full load

Το συγκεκριμένο PSU δεν έχει κυκλοφορήσει ακόμη στην Ελλάδα, αλλά από μια αναζήτηση που κάναμε στο Google το βρήκαμε σε ένα αγγλικό on-line shop με τιμή γύρω στα 120 ευρώ. Αν έρθει με παραπλήσια τιμή στην Ελλάδα τότε θα είναι μια πολύ καλή πρόταση για κάποιον που αναζητεί ένα 750αρι semi-modular PSU με κορυφαίες επιδόσεις, απίστευτη απόδοση και πολύ καλή ποιότητα κατασκευής. Το efficiency του μας άφησε άφωνους και ο ήσυχος ανεμιστήρας του μόλις που ακουγόταν όταν κλείσαμε όλα τα fans του Fagana (για λίγο φυσικά) κατά τη διάρκεια της δοκιμής με πλήρες φορτίο. Πολύ σωστά έπραξε λοιπόν η Silver Power και επέλεξε το M12D 750 της Seasonic (το οποίο παρεπιμπτόντως στην Ελλάδα κοστίζει 208€) ως πλατφόρμα του SP-SS750M.
Τα πλεονεκτήματα / μειονεκτήματα του Silver Power SP-SS750M είναι τα παρακάτω:
Πλεονεκτήματα
- Κορυφαίο efficiency. Το μεγαλύτερο που έχουμε μετρήσει μέχρι στιγμής
- Πολύ καλό Voltage regulation και χαμηλό ripple σε όλα τα rails
- Αθόρυβος ανεμιστήρας που κάνει πολύ καλή δουλειά
- Καλής ποιότητας και εύκαμπτες modular καλωδιώσεις
- Κορυφαία ποιότητα υλικών κατασκευής/εξαρτημάτων
- Πολύ καλός λόγος απόδοσης/τιμής
Μειονεκτήματα
- Ένας μόνο connector EPS. Αν το θέλετε για Dual CPU set up θα χρειαστεί να αγοράσετε έναν ειδικό μετατροπέα
- Παρέχεται μία μόνο δέστρα καλωδίων με το τροφοδοτικό και κανένα δεματικό
Σύμφωνα με όλα τα παραπάνω η βαθμολογία του Silver Power SP-SS750M είναι:

Σε αυτό το σημείο θα θέλαμε να ευχαριστήσουμε την Maxpoint για τη διάθεση του PSU της δοκιμής.
crmaris
