Seasonic X-400 review. Το πρώτο Gold rated fanless PSU!

Η Seasonic με τη σειρά X των PSU της προβλημάτισε έντονα τον ανταγωνισμό και τώρα, με την ανανεωμένη σειρά X προ τον πυλών, αναμένεται να τους κάνει να χάσουν για τα καλά τον ύπνο τους. Τον προπομπό της ανανεωμένης σειράς X αποτελούν τα δύο μικρότερα μέλη της, τα X-400 και X-460, τα οποία χρησιμοποιούν μόνο παθητική ψύξη. Αν έχεις ήδη στη διάθεση σου μια Gold rated πλατφόρμα, το να την αξιοποιήσεις στην κατασκευή ενός fanless (χωρίς ανεμιστήρα) PSU δεν είναι και τόσο δύσκολη υπόθεση μιας και τα Gold PSUs έχουν ελαχιστοποιημένες ενεργειακές απώλειες, άρα και μειωμένη έκλυση θερμοκρασίας. Οπότε με προσεγμένη παθητική ψύξη ο ανεμιστήρας μπορεί κάλλιστα να εξαλειφθεί. Αυτό έπραξε και η Seasonic με τα X-400 και X-460. Στη σημερινή παρουσίαση θα δοκιμάσουμε το μικρότερο μέλος, το X-400, του οποίου η κυκλοφορία αναμένεται στα τέλη του Αυγούστου με τιμή 139.99$. Το Χ-460 θα κυκλοφορήσει λίγο αργότερα, στις αρχές του Οκτώβρη με τιμή που θα αγγίζει τα 159.99$.


Τα κύρια χαρακτηριστικά του X-400 παραθέτονται στον παρακάτω πίνακα.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του X-400.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του X-400.

Η συσκευασία του X-400 μοιάζει αρκετά με αυτή του X-750, το οποίο σας είχαμε παρουσιάσει παλιότερα.

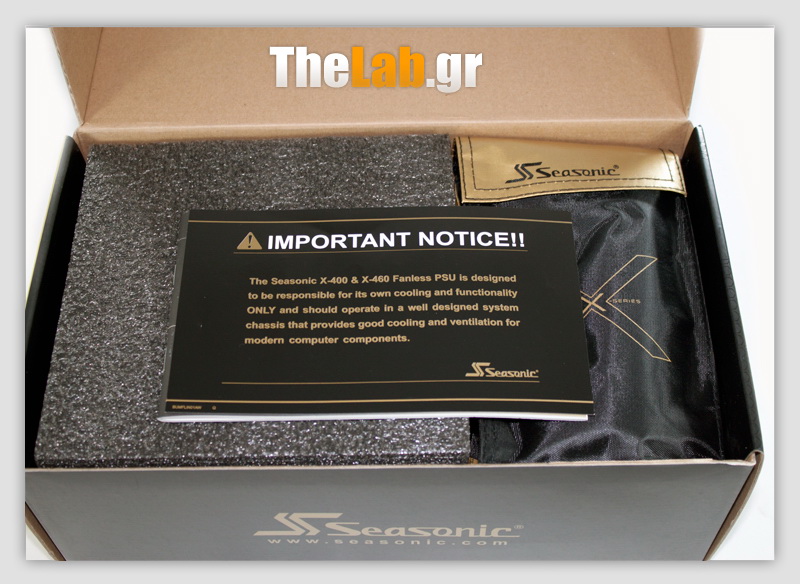

Ανοίγοντας τη συσκευασία θα δείτε τα παρακάτω.


Το Χ-400, όπως και το Χ-750, για επιπλέον προστασία βρίσκεται μέσα σε μια υφασμάτινη θήκη.

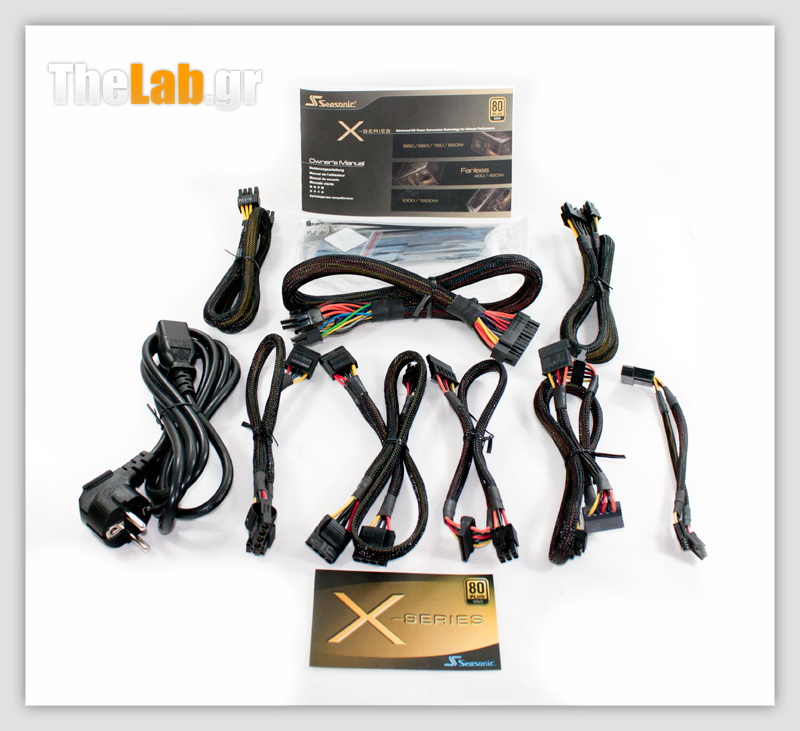

Τα συνοδευτικά του PSU φαίνονται στην παρακάτω φωτογραφία.


Τελευταίες αφήσαμε μερικές φωτογραφίες του Χ-400.

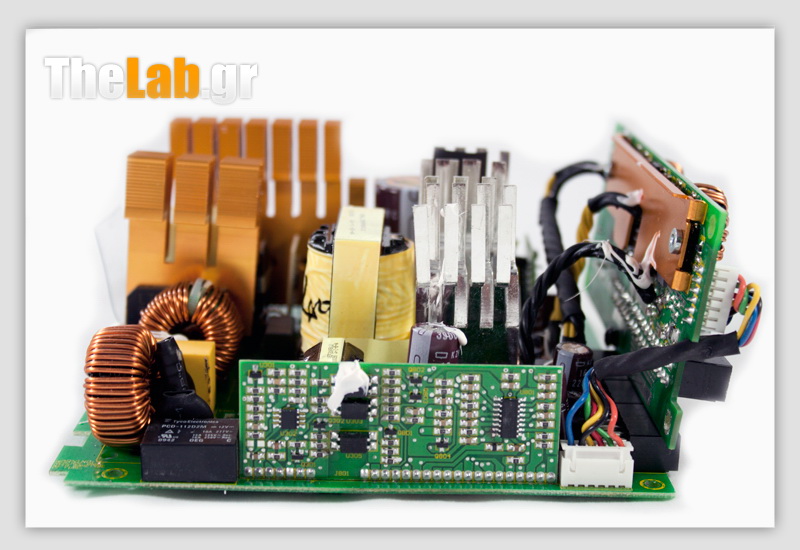

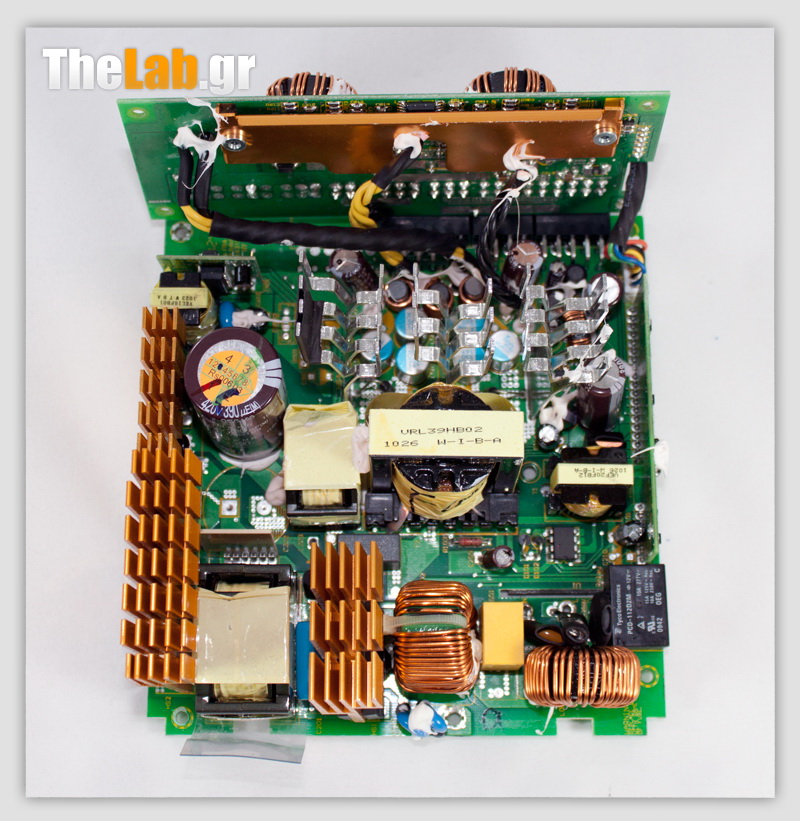

Το εσωτερικό του X-400 διαφέρει οπτικά σε αρκετά σημεία με το αντίστοιχο του X-750 που είχαμε παρουσιάσει παλιότερα αλλά, όπως θα διαπιστώσετε και παρακάτω, μερικά εξαρτήματα είναι κοινά και για τα 2 PSUs.


Για fanless PSU οι ψύκτρες του είναι αρκετά μικρές. Κάτι παραπάνω θα ξέρει όμως η Seasonic για να το φτιάξει έτσι

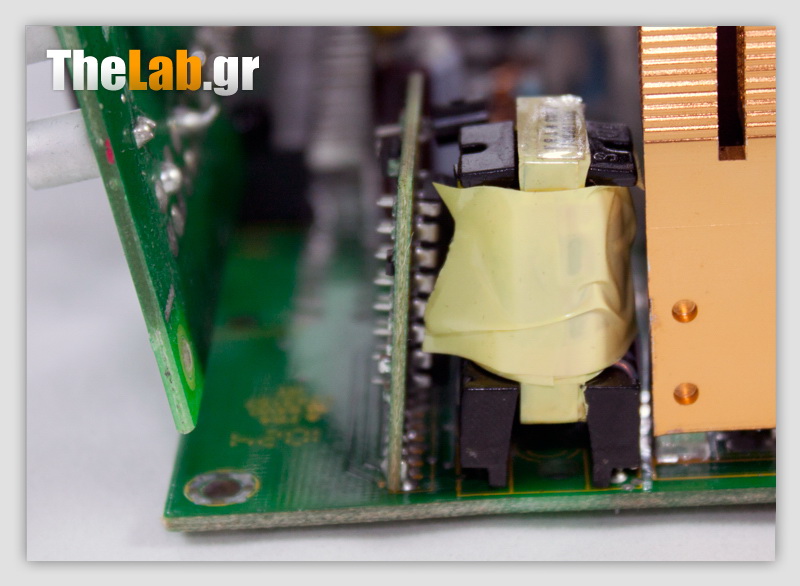

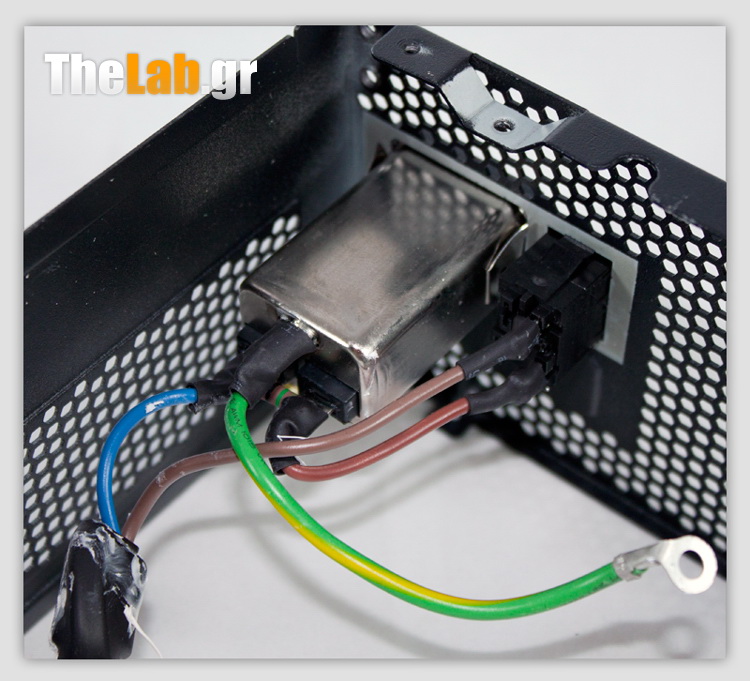

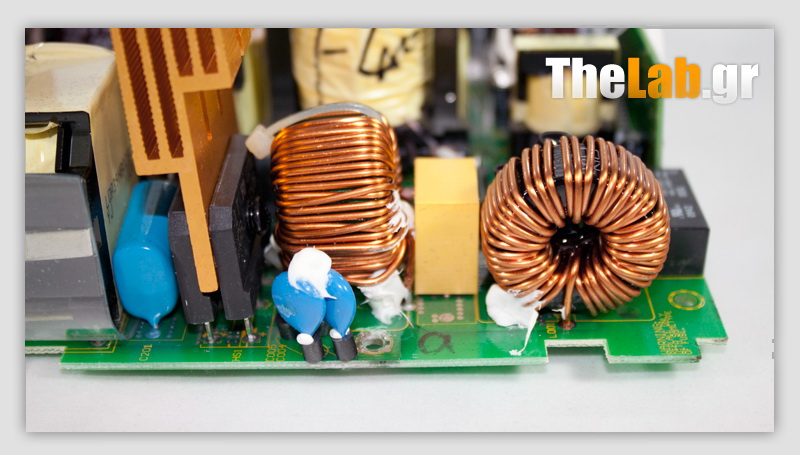

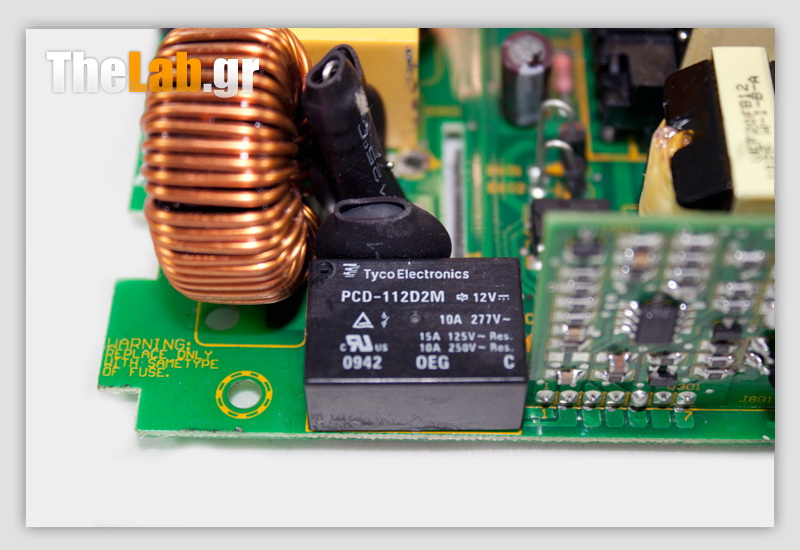

Το πρώτο μέρος του transient φίλτρου βρίσκεται, όπως πάντα, πίσω από την υποδοχή ρεύματος AC και είναι κλειστού τύπου. Πάνω στην κεντρική πλακέτα βρίσκουμε τη συνέχεια του transient φίλτρου με 1Χ και 2Υ πυκνωτές, 1 MOV και 2 πηνία. Επίσης, υπάρχει και ένας ηλεκτρομαγνητικός ρελές ο οποίος κόβει το AC ρεύμα προς την κεντρική πλακέτα, όταν ενεργοποιηθεί κάποια από τις προστασίες του PSU. Οι πιο παρατηρητικοί θα διαπιστώσουν ότι το transient φίλτρο του X-400 είναι παρόμοιο με αυτό του X-750.


Διακρίνονται οι 2 γέφυρες ανόρθωσης (GBJ 1506). Πολύ δυνατές για τα μόλις 400W του X-400[/Ι]

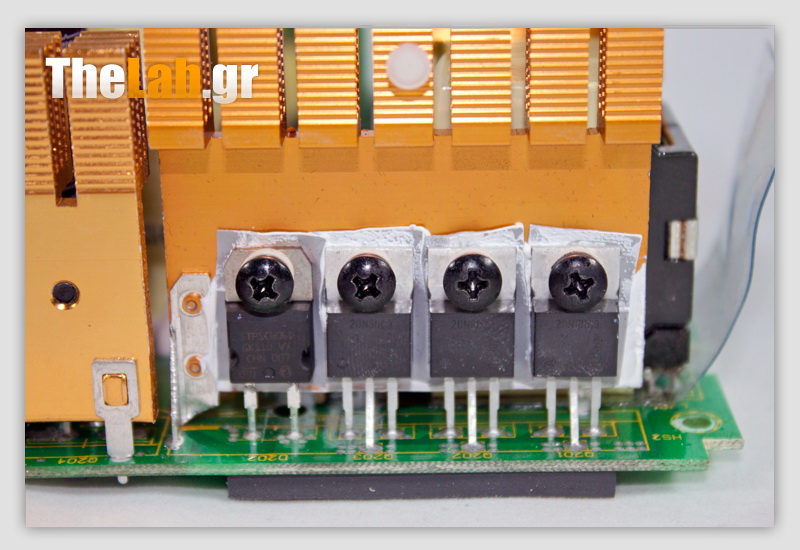

Στο APFC χρησιμοποιούνται 3 mosfets (20Ν60C3) και μια δίοδος ισχύος (STPSC606D). Τα ίδια ακριβώς mosfets τόσο στον τύπο όσο και στον αριθμό χρησιμοποιούνται και στο X-750!

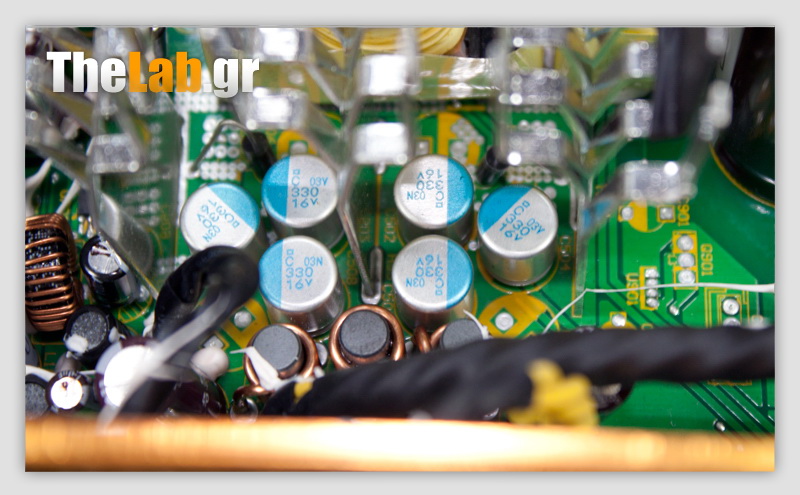

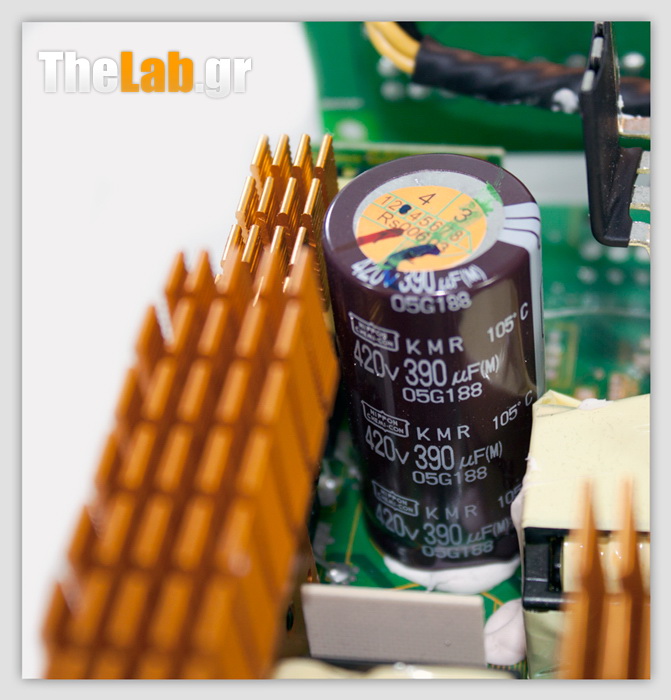

O κύριος πυκνωτής εξομάλυνσης του APFC είναι της Nippon Chemi-Con (420V, 390μF, 105C, KMR). Οι πυκνωτές που χρησιμοποιούνται στο δευτερεύων είναι ως επί το πλείστον στερεάς κατάστασης.

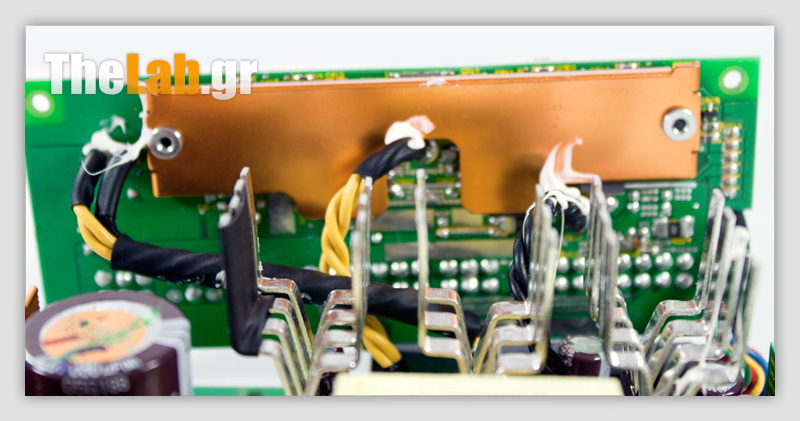

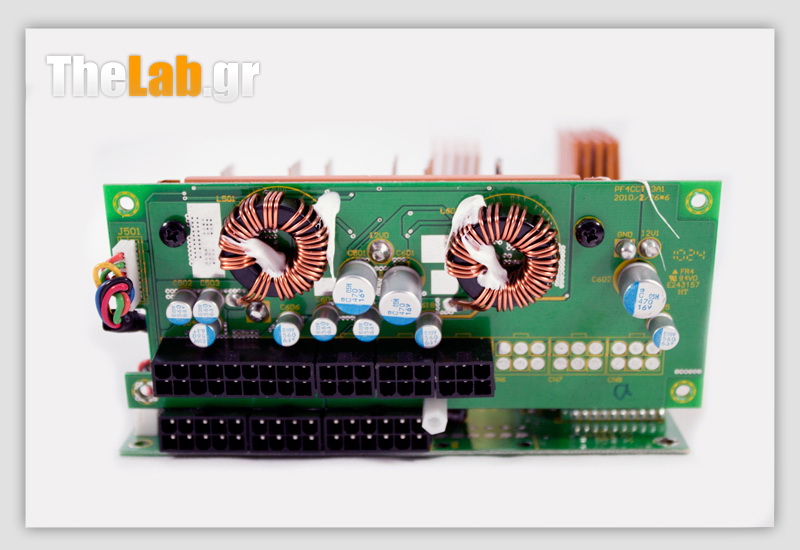

Τα VRMs (Voltage Regulation Modules) που παράγουν τα 5 και 3.3V βρίσκονται στην modular πλακέτα, κάτι που βοηθά στη μείωση των ενεργειακών απωλειών μιας και έτσι διανύεται μικρότερη απόσταση για να φτάσουν οι τάσεις μέχρι τους connectors.

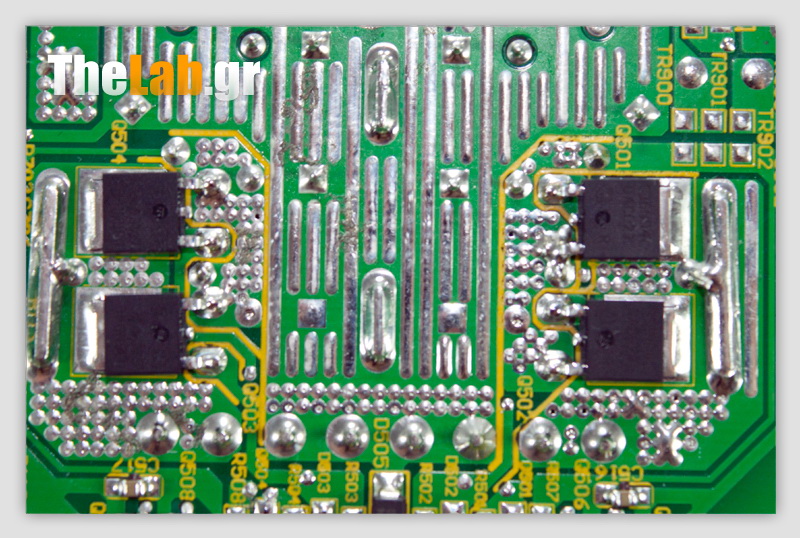

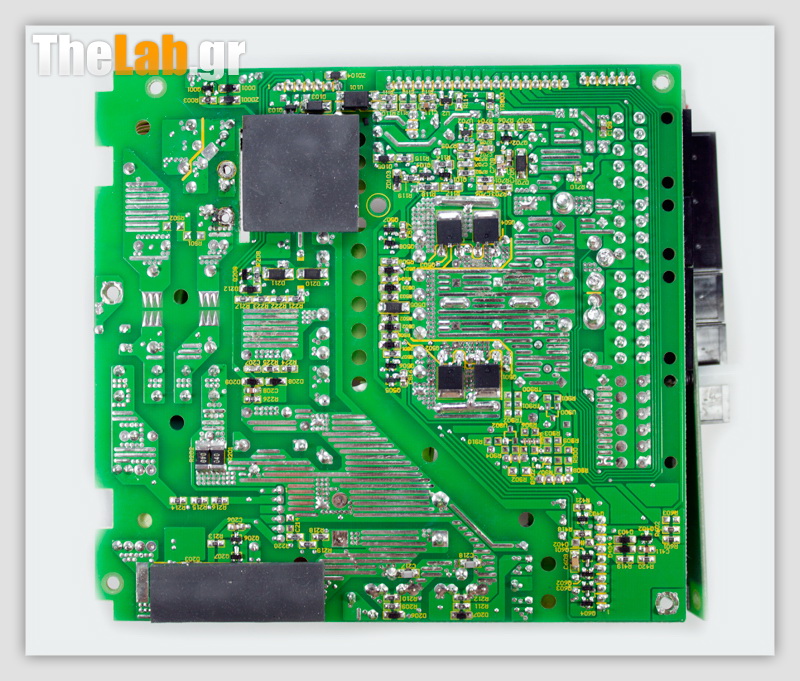

Τα +12V παράγονται, όπως και στο X-750, από 4 mosfets που βρίσκονται στην πίσω πλευρά της κεντρικής πλακέτας. Τα συγκεκριμένα mosfets είναι τύπου IPD036N04L και ψύχονται από μερικές ψύκτρες που βρίσκονται από την άλλη πλευρά της πλακέτας, αλλά και από το ίδιο το σασί του X-400.


O LLC resonant ελεγκτής είναι ένας CM6901X και τις προστασίες του PSU έχει αναλάβει ένα ολοκληρωμένο PS223.


Η ποιότητα των κολλήσεων στην κεντρική πλακέτα είναι πολύ καλή, κάτι φυσικό αφού πρόκειται για PSU της Seasonic.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του X-400 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

To efficiency για μόλις 0.75% στα tests#1 και #3 χάνει το Gold rating και υποβιβάζεται σε Silver. Βέβαια αν προσέξετε τον παραπάνω πίνακα θα δείτε ότι στις οχτώ μετρήσεις που πήραμε οι έξι βρίσκονται πάνω από το 90%, κάτι που μόνο Silver rating δε μπορεί να θεωρηθεί. Το voltage regulation τώρα στα +12V είναι αρκετά καλό, στα 5V καλό και στα 3.3V, αν και βρίσκεται πάντοτε εντός ορίων, μέτριο. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του X-400 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40 και 65.

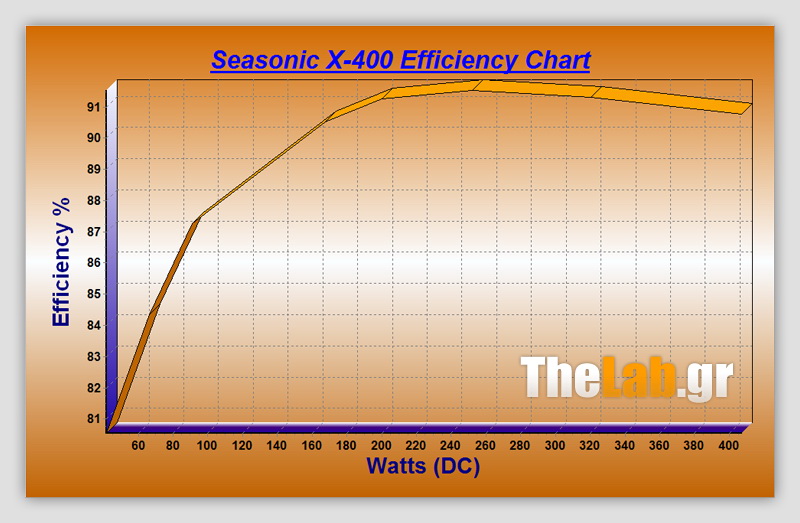

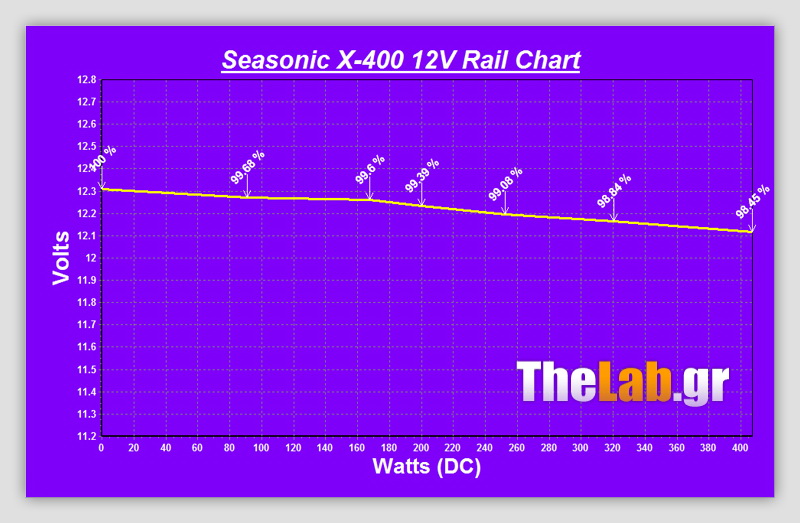

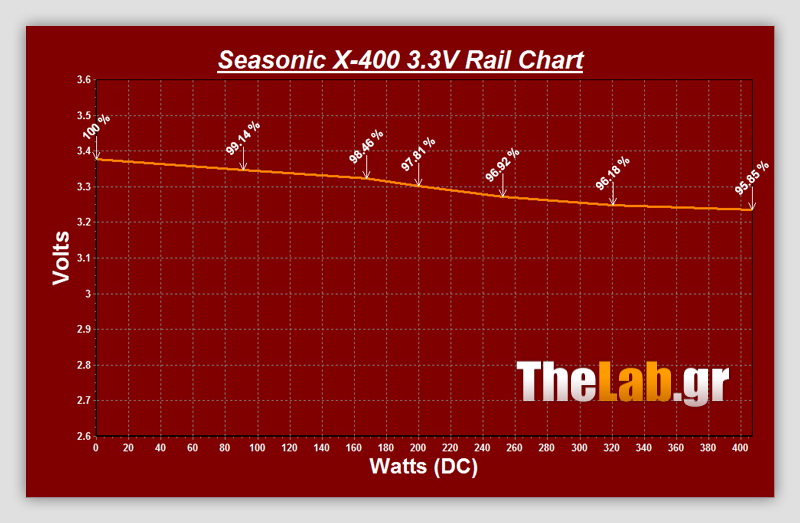

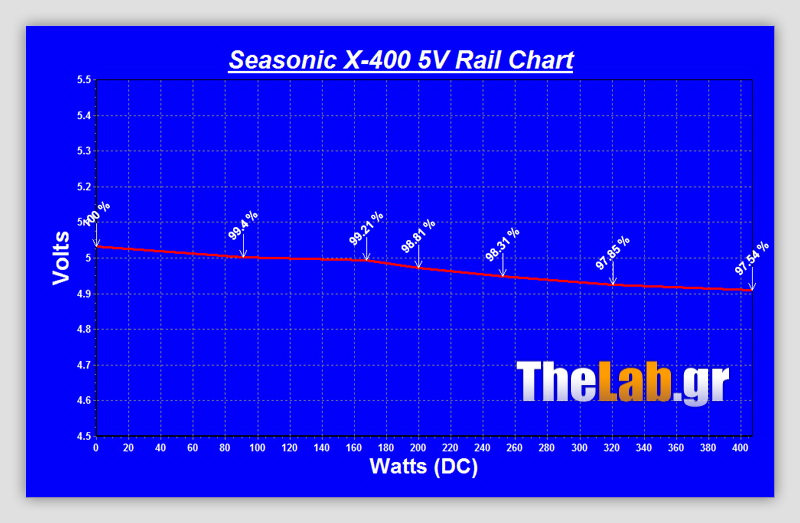

To X-400 τα πάει πολύ καλά σε μικρά φορτία. Ακόμη και με μόλις 40W φορτίο καταφέρνει και έχει efficiency άνω του 80%. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PSU σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα υπόλοιπα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις αρχικές τιμές τους (με το PSU εν λειτουργία αλλά χωρίς φορτίο).


Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του X-400 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]





Τα αποτελέσματα στις δοκιμές transient response είναι άριστα. Δεν έχουμε τίποτε άλλο να σχολιάσουμε εδώ. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του X-400. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Σε ένα hi-end PSU το ripple πρέπει να είναι, περίπου, ίσο ή χαμηλότερο από το μισό των παραπάνω ορίων.

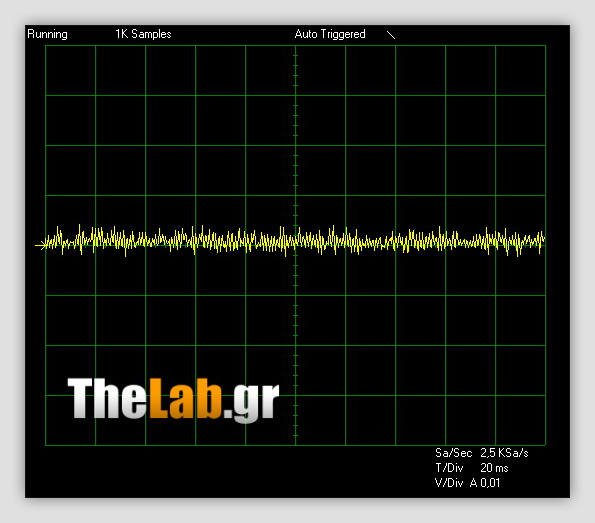

To ripple στο test#2 ξαφνικά εκτοξεύεται από τα 5.8mV στα 23.8mV. Αυτό ωφείλεται στο ότι αλλάζει το mode λειτουργίας από PWM σε FM. Όπως βλέπεται σε όλα τα tests το ripple είναι ιδιαίτερα χαμηλό. Δεν περιμέναμε βέβαια κάτι διαφορετικό από ένα Seasonic PSU. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Στη σημερινή παρουσίαση δοκιμάσαμε το ολοκαίνουριο X-400 της Seasonic. Ένα PSU που μαζί με το X-460 αποτελούν τα πρώτα fanless, Gold rated, PSUs που θα κυκλοφορήσουν στην αγορά. Όσο και αν ζορίσαμε το X-400 δεν καταφέραμε να ανεβάσουμε τη θερμοκρασία λειτουργίας του σε επικίνδυνα νούμερα. Αυτό δείχνει ότι η Seasonic έκανε πολύ καλή δουλειά και σίγουρα τα καινούρια, μικρά μέλη, της σειράς X θα γίνουν ανάρπαστα, ιδιαίτερα για την τροφοδοσία HTPCs (Home Theater PCs) όπου η απόλυτη ησυχία σε συνδυασμό με το όσο δυνατόν μεγαλύτερο efficiency είναι το ζητούμενο.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του X-400 της Seasonic είναι τα παρακάτω:

Πλεονεκτήματα


• Πλήρως αθόρυβη λειτουργία
• Χαμηλή θερμοκρασία λειτουργίας
• Πολύ χαμηλό ripple σε όλα τα rails
• Υψηλό efficiency ακόμη και σε φορτία μικρότερα των 65W

Μειονεκτήματα


• Στα tests#1 και #3 το efficiency βρίσκεται κάτω (0.75%) από τις προδιαγραφές του Gold level **
• Μέτριο voltage regulation στα 3.3V

** Το PSU ακολουθώντας τις επίσημες προδιαγραφές του 80plus (για 115V) είναι πράγματι Gold rated. Βλέπετε για τα 230V δεν έχουν οριστεί επίσημα προδιαγραφές για consumer PSUs (παρά μόνο για server/redundant) έτσι εμείς είχαμε αποφασίσει να χρησιμοποιούμε τις προδιαγραφές των 230V ως μέτρο σύγκρισης. Μιας και η τελευταία πρακτική όμως δε θεωρείται "επίσημη" έτσι από εδώ και στο εξής θα προτιμούμε να χρησιμοποιούμε "ξερά" νούμερα efficiency αντί για χαρακτηρισμούς και ταμπελάκια.

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το X-400 είναι:


Εδώ ακόμη μια παρουσίαση έφτασε στο τέλος της. Ευχαριστούμε θερμά την Seasonic για την άμεση διάθεση του δείγματος.

Tip: O Φαγανάκος μαζί με τον γραφών δεν πρόκειται να ξεκουραστούν, παρόλο που το επιβάλει ο Αύγουστος, μιας και έχουν να βγάλουν πολλά και "δυνατά" PSU reviews.[/Ι]
