OCZ ZT Series 750W

H OCZ τελευταία έχει μπει δυναμικά, ξανά, στην αγορά των τροφοδοτικών (PSUs) με καινούριες σειρές που αποτελούνται από αξιόλογα μέλη. Την αρχή έκανε η high-end σειρά ZX της οποίας το δυνατότερο μέλος παρουσιάσαμε εδώ στο TheLab, στη συνέχεια βγήκε η mainstream σειρά ZS και στη συνέχεια παρουσιάστηκε η σειρά που γεφυρώνει το χάσμα ανάμεσα στις δύο προαναφερθείσες, η ZT. Τα μέλη των ZX και ZT σειρών κατασκευάζονται από την Great Wall, μια εταιρία που μας άφησε ιδιαίτερα ικανοποιημένους στο ZX 1250W ενώ τα ZS PSUs κατασκευάζονται από την Sirfa, μια εταιρία που προσανατολίζεται πιο πολύ σε οικονομικά μοντέλα με σχετικά καλή όμως σχέση τιμής - ποιότητας.

Στη σημερινή παρουσίαση θα δοκιμάσουμε το ZT 750W, το οποίο διαθέτει fully modular σχεδίαση, είναι 80 PLUS Bronze certified και συνοδεύεται από 5 χρόνια εγγύηση. Τα χαρακτηριστικά του καθώς και η ανακοινωθέν τιμή του ($119.99 στην Αμερική) το φέρνουν απέναντι στο Corsair TX750M το οποίο κατασκευάζεται από την Channel Well Technology (CWT). Βέβαια το τελευταίο δε διαθέτει fully modular σχεδίαση, απεναντίας τα ποιο πολλά καλώδια του είναι σταθερά (hardwired) οπότε τουλάχιστον σε αυτό τον τομέα το ZT 750W κερδίζει με διαφορά.


Τα κύρια χαρακτηριστικά του ZT 750W παραθέτονται στον παρακάτω πίνακα.


Το efficiency rating είναι χαμηλό για να διατηρηθεί και η τιμή σε γήινα επίπεδα. Η μέγιστη θερμοκρασία λειτουργίας πλησιάζει τα 50°C που συνιστά (προσοχή δεν απαιτεί) το πρότυπο ATX και από τις προστασίες λείπουν η Under Voltage (όχι ιδιαίτερης σημασίας) καθώς και η ούτως ή άλλος σπάνια Over Temperature. Ο ανεμιστήρας τώρα με τον οποίο εξοπλίζεται το PSU φέρει ball-bearing οπότε η διάρκεια ζωής του θα είναι αυξημένη σε σχέση με αυτήν ενός sleeve-bearing. Τέλος, η τιμή του ZT 750W βρίσκεται κοντά στο μέσο όρο της κατηγορίας και το ίδιο ισχύει και για την εγγύηση που παρέχει η OCZ.



Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ZT 750W.


Ο αριθμός των παρεχομένων καλωδιώσεων είναι υπέρ-επαρκής για την ισχύ που μπορεί να αποδώσει το PSU. Σε αντίθεση με τα ZS PSUs αυτή τη φορά η OCZ παρέχει και έναν FDD αντάπτορα για τους αμετανόητους που ακόμη διαθέτουν floppy drive. Βέβαια ο ίδιος connector απαιτείται και από μερικές μητρικές για έξτρα τροφοδοσία. Το μήκος των περιφερειακών και SATA καλωδιώσεων είναι λίγο μικρό, δηλαδή ο πρώτος connector βρίσκεται σχετικά κοντά στο PSU αλλά ευτυχώς η απόσταση ανάμεσα στους connectors είναι η ιδανική. Τέλος όλα τα καλώδια είναι 18AWG, έχουν δηλαδή τη διάμετρο που προβλέπει το πρότυπο ATX.

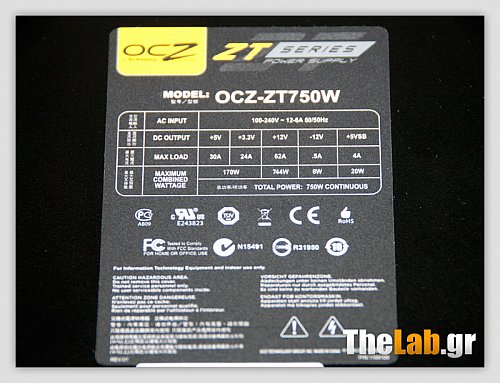

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ZT 750W.


Όπως βλέπετε υπάρχει ένα +12V rail το οποίο μπορεί να αποδώσει σχεδόν το σύνολο της ισχύος του PSU. Αυτό είναι ιδιαίτερα βολικό μιας και σε ένα σύγχρονο σύστημα τα +12V είναι που χρησιμοποιούνται κατά κόρον με τα 5V και 3.3V να είναι δευτερεύουσας σημασίας.

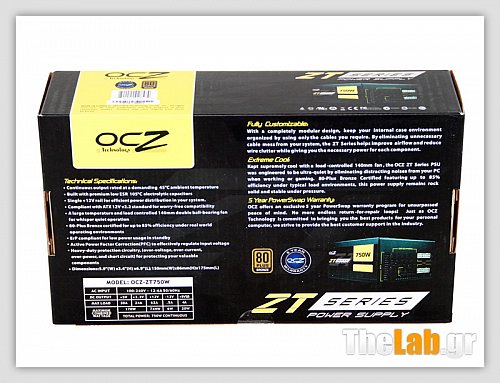

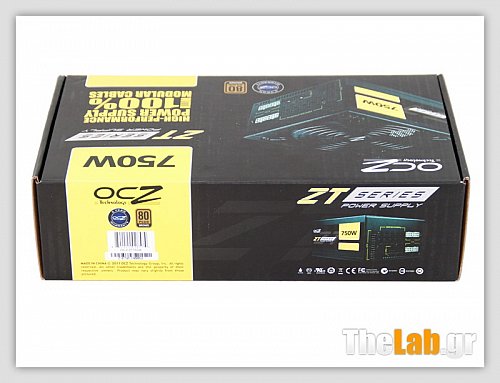

Τα χρώματα που κυριαρχούν στη συσκευασία είναι το μαύρο και το κίτρινο. Στο μπροστινό της μέρος υπάρχει μια φωτογραφία του τροφοδοτικού σε σκοτεινό φόντο και με μεγάλα κίτρινα γράμματα τονίζεται η πλήρες modular σχεδίαση. Στο κάτω, μπροστινό, μέρος βρίσκουμε δύο σήματα (badges), ένα για την εγγύηση των 5 χρόνων που παρέχει η OCZ και ένα για την πιστοποίηση 80 PLUS Bronze. Στο πίσω μέρος της συσκευασίας, ως συνήθως, βρίσκουμε πιο αναλυτικές πληροφορίες. Στη συγκεκριμένη περίπτωση γίνεται μια σύντομη αναφορά στα τεχνικά χαρακτηριστικά καθώς και στα κύρια προτερήματα του ZT 750W. Υπάρχει επίσης και ένας πίνακας που δίνει πληροφορίες για την ισχύ του κάθε rail. Τέλος, σε μια από τις δυο πλευρές της συσκευασίας υπάρχει μια γραφική αναπαράσταση των καλωδιώσεων μαζί με το μήκος της κάθε μιας.

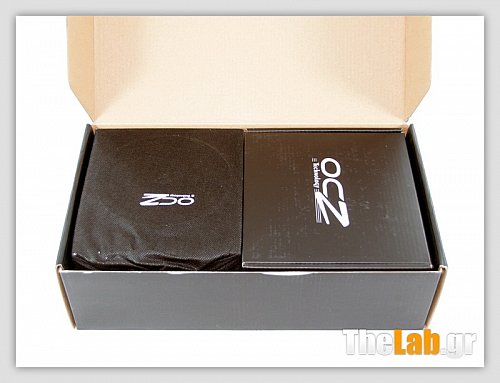

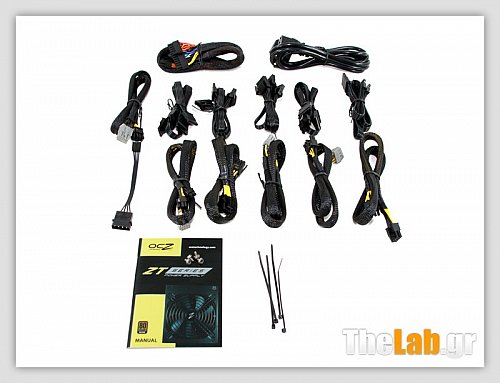

Ανοίγοντας τη συσκευασία βρίσκουμε ένα ιδιαίτερα τακτοποιημένο εσωτερικό. Στην αριστερή πλευρά, μέσα σε μια υφασμάτινη θήκη, βρίσκεται το PSU και δεξιά σε ένα μικρότερο χάρτινο κουτί φυλάσσονται όλα τα παρελκόμενα. Τα τελευταία αποτελούνται από μερικά δεματικά, ένα σετ βίδες για την τοποθέτηση του PSU στο κουτί, το καλώδιο τροφοδοσίας, το εγχειρίδιο χρήσης και τέλος τις αποσπώμενες καλωδιώσεις.

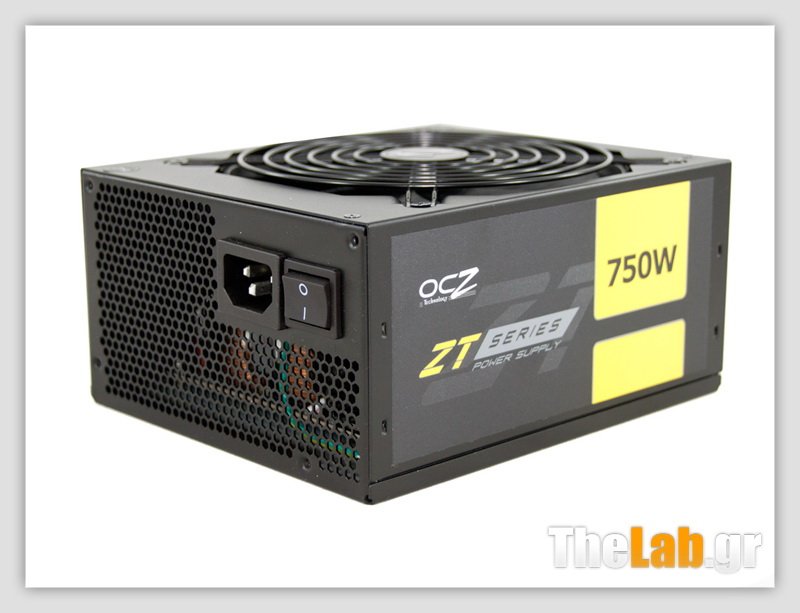

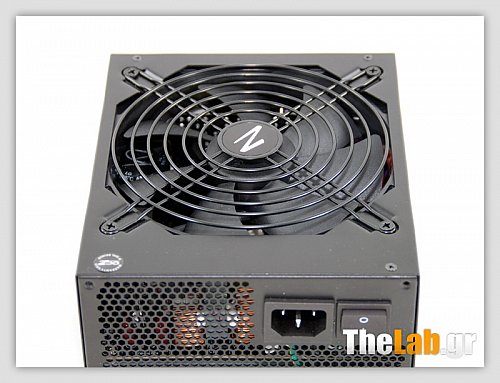

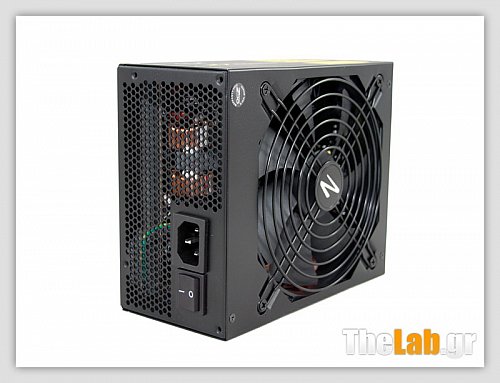

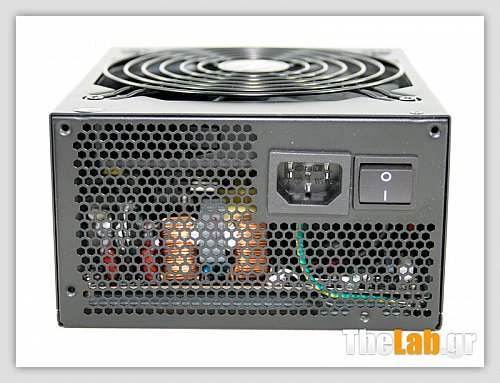

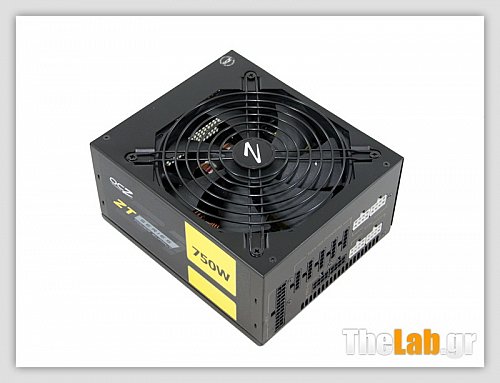

Τελευταίο αφήσαμε το ίδιο το τροφοδοτικό. Τελικά τα fully modular PSUs έχουν μεγαλύτερη φωτογένεια! Στο μπροστινό μέρος συναντούμε τη γρίλια εξαερισμού με την κλασσική σχεδίαση κυψέλης (honeycomb design) καθώς και έναν On/Off διακόπτη καλής ποιότητας, ακριβώς δίπλα από την υποδοχή AC. Τα πλαϊνά αυτοκόλλητα με το κίτρινο μέρος τους δένουν όμορφα με το μαύρο φινίρισμα του τροφοδοτικού και ο ανεμιστήρας με το γράμμα Ζ στην μέση της γρίλιας θυμίζει είτε το 350Ζ στους αυτοκινητόφιλους είτε τον Ζορό στους υπόλοιπους. Πάλι καλά που δεν βάλαν κάνα "S" δηλαδή και μπλε-κόκκινο χρώμα στα αυτοκόλλητα. Στο πίσω μέρος του PSU υπάρχει το fully modular panel το οποίο θα λύσει κυριολεκτικά τα χέρια όσων ασχολούνται με το ευγενές άθλημα του cable management.

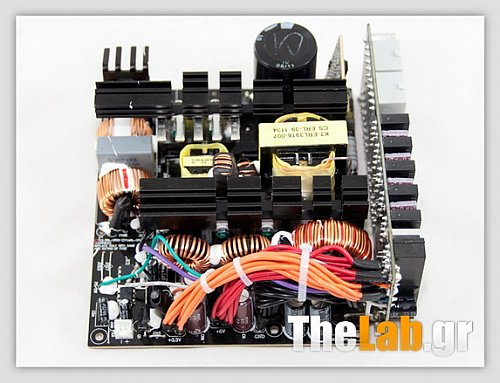

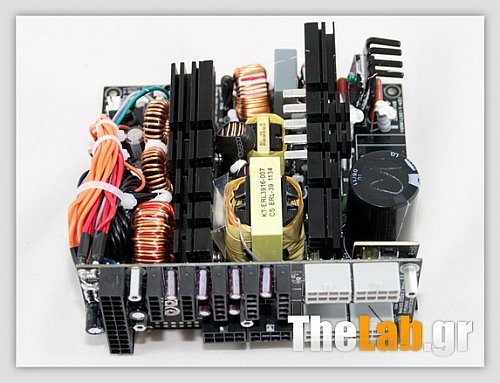

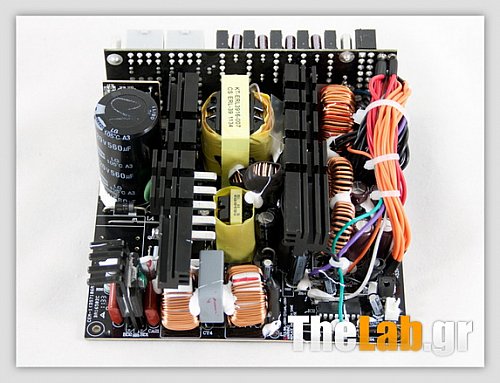

Ο πραγματικός κατασκευαστής του ZT 750W είναι η εταιρία Great Wall και η συγκεκριμένη πλατφόρμα φέρει μερικά από τα χαρακτηριστικά της αντίστοιχης των ZX PSUs. Για παράδειγμα η modular πλακέτα συνδέεται με την κεντρική μέσω δύο μεταλλικών ελασμάτων, από τα οποία περνούν τα +12V και η γείωση, έτσι ώστε να ελαχιστοποιούνται οι ενεργειακές απώλειες. Για να σας δώσουμε μια πιο καθαρή εικόνα αφαιρέσαμε το θωρακισμένο πηνίο (choke) του APFC.

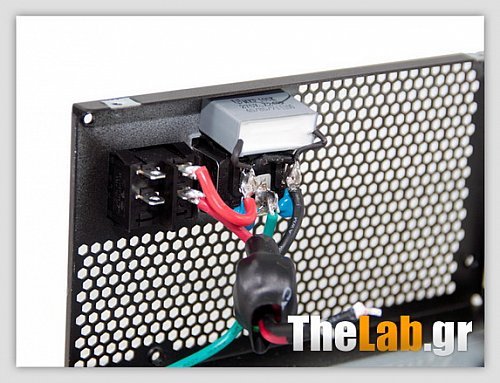

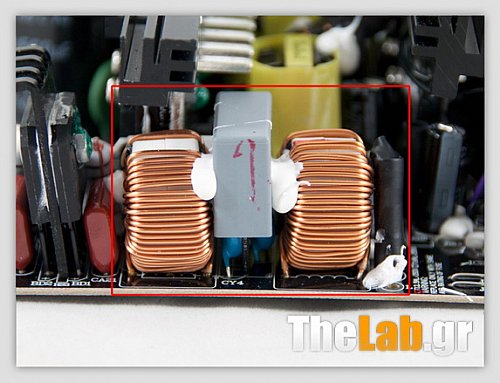

Όπως πάντα θα αρχίσουμε την περιγραφή του εσωτερικού από το transient φίλτρο. Αυτό ξεκινάει ακριβώς πίσω από την υποδοχή AC με έναν X και δύο Υ πυκνωτές. Στη συνέχεια, πάνω στην κύρια πλακέτα βρίσκουμε δύο μεγάλα CM chokes, έναν X και δύο Υ πυκνωτές. Δυστυχώς η Great Wall δεν εφοδίασε το PSU με βαρίστορ (MOV), το μικρό και φτηνό εξάρτημα που προστατεύει το τροφοδοτικό από υπερτάσεις που προέρχονται από το δίκτυο τροφοδότησης. Βέβαια αν χρησιμοποιείτε ένα UPS ή ένα πολύμπριζο ασφαλείας τότε δεν υπάρχει πρόβλημα, τουλάχιστον για όσον αφορά την έλλειψη του MOV.

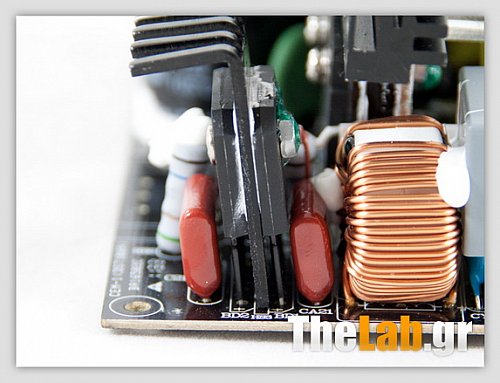

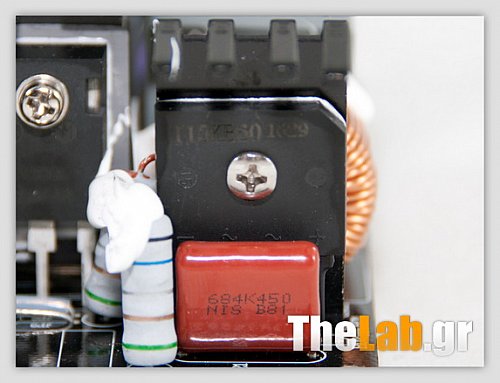

Οι δύο γέφυρες ανόρθωσης ψύχονται από μία, υπό κλίση, ψύκτρα. Πρόκειται για δύο T15KB60 οι οποίες μπορούν να διαχειριστούν μέχρι και 15Α η κάθε μία, δηλαδή για 230V έχουμε 30Α*230V = 6900W! Βέβαια αυτό δε σημαίνει ότι τα υπόλοιπα εξαρτήματα του PSU (mosfets, SBRs, main transformer) μπορούν να διαχειριστούν τέτοια ισχύ.

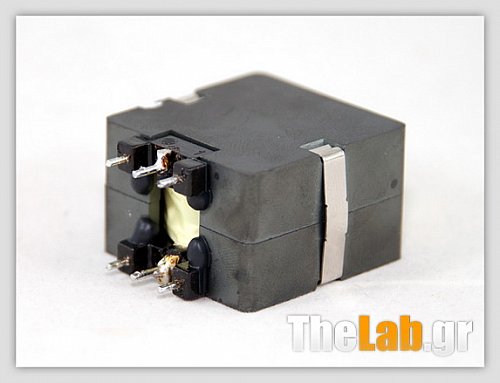

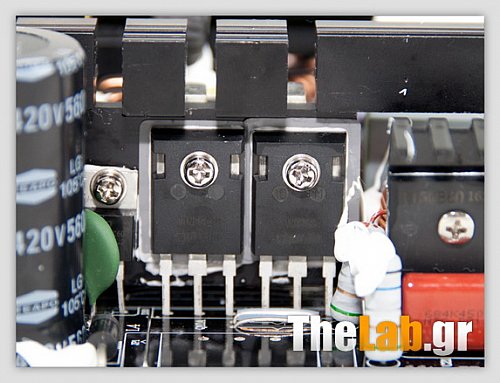

Προχωρώντας στο Active PFC, δύο SPW24N60C3 κόβουν σε μικρά κομματάκια/πακέτα την πλήρες ανορθωμένη τάση που εξέρχεται από τις γέφυρες ανόρθωσης. Στη συνέχεια με τη βοήθεια μιας διόδου (LQA08TC600), του PFC πηνίου καθώς και του κύριου πυκνωτή εξομάλυνσης/αποθήκευσης η τάση αυτή ανέρχεται στα 380VDC (DC Bus). Με αυτή την μετατροπή της εναλλασσόμενης τάσης (AC) σε συνεχής (DC) βελτιώνεται, σε πολύ μεγάλο βαθμό, ο συντελεστής ισχύος.

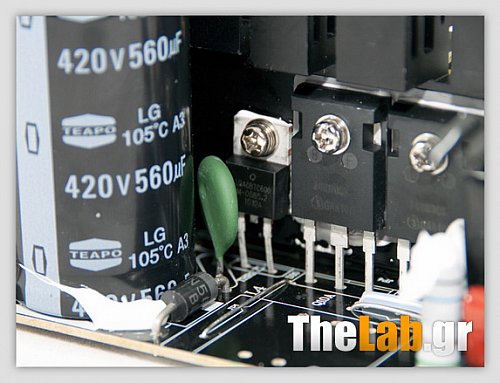

Δίπλα ακριβώς στον πυκνωτή του APFC και μπροστά από την boost δίοδο υπάρχει το thermistor που προστατεύει το PSU από υψηλά ρεύματα εκκίνησης (large inrush currents)

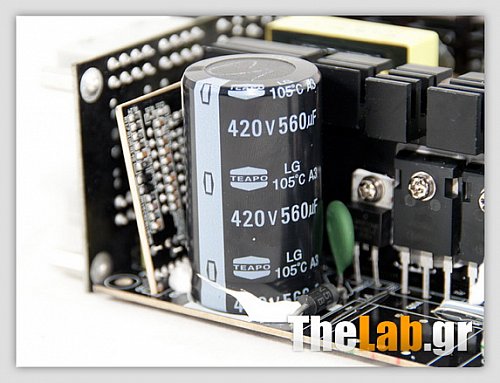

Ο hold up πυκνωτής προέρχεται από την Teapo (560μF, 420V, 105°C)

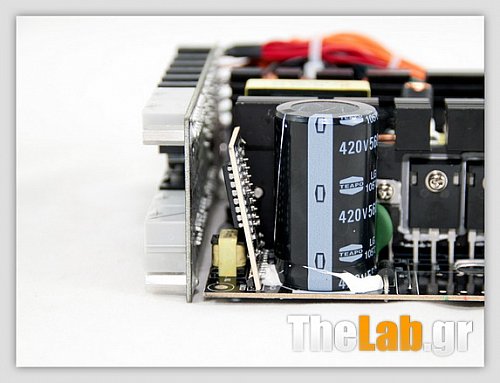

Πίσω από τον πυκνωτή του APFC βρίσκεται μια κατακόρυφη πλακέτα η οποία φιλοξενεί τον combo PFC/PWM ελεγκτή, ένα ολοκληρωμένο CM6800.

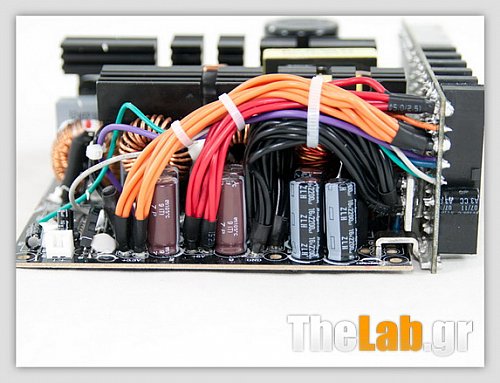

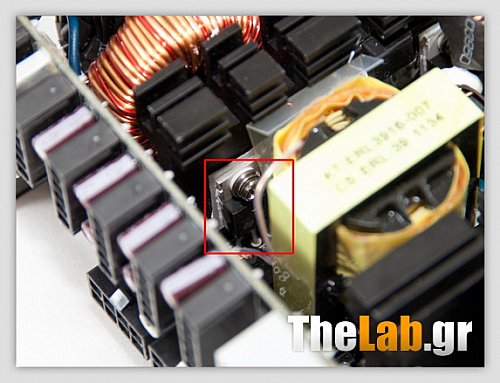

Ως κύρια switching mosfets χρησιμοποιούνται δύο SPP20N60C3. Στο δευτερεύον μέρος τώρα χρησιμοποιείται Semi Synchronous σχεδίαση μιας και τα +12V ανορθώνουν τέσσερα mosfets και τα 5V/3.3V παράγονται μέσω ειδικών διόδων υψηλής ισχύος (Schottky Barrier Diodes ή SBRs). Επίσης η παρουσία τριών πηνίων στο δευτερεύον υποδηλώνει ότι χρησιμοποιείται ανεξάρτητο regulation για κάθε επιμέρους rail.

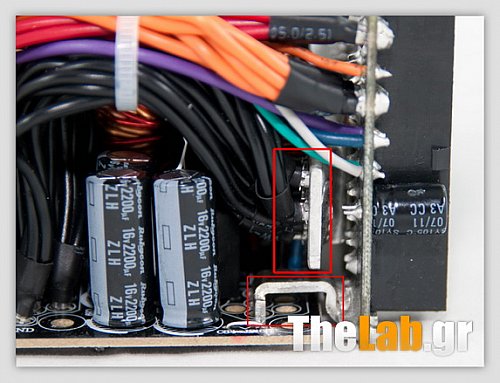

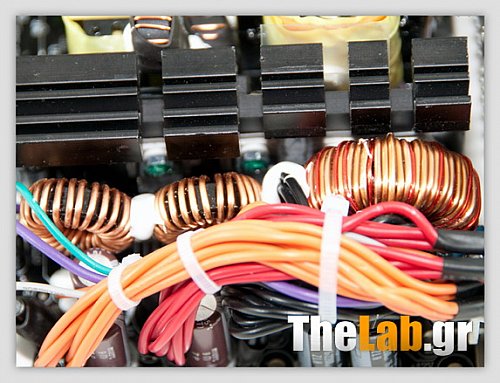

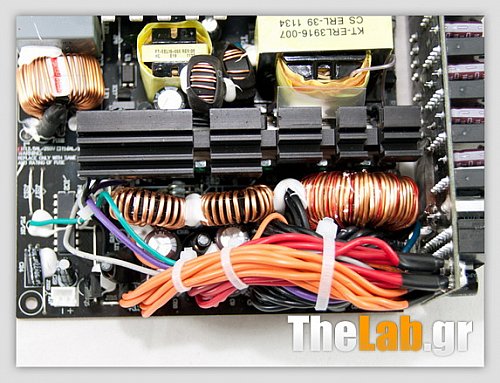

Όλοι σχεδόν οι πυκνωτές που χρησιμοποιούνται στο δευτερεύον είναι Ιαπωνικής κατασκευής (Nippon και Rubycon) και αυτό μας παραξενεύει (ευχάριστα φυσικά) μιας και στην high-end σειρά ZX χρησιμοποιούνταν Teapos παντού. Τα +12V και η γείωση μεταφέρονται στην modular πλακέτα μέσω δύο μεταλλικών πλακών, έτσι ελαχιστοποιείται η ωμική αντίσταση και κατά συνέπεια οι πτώσεις τάσεις ιδιαίτερα σε μεγάλα φορτία. Πολύ απλή και έξυπνη λύση μιας και τα η αγωγιμότητα των καλωδίων που συνήθως χρησιμοποιούνται για τη μεταφορά ισχύος στο modular PCB, ανεξαρτήτως της διαμέτρου που τους επιτρέπει ο περιορισμένος εσωτερικός χώρος του PSUs, δεν μπορεί να συγκριθεί με την αγωγιμότητα που προσφέρει μια μεταλλική πλάκα.

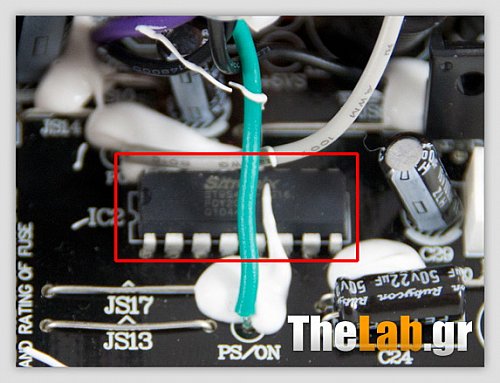

Το ολοκληρωμένο που διαχειρίζεται όλες τις προστασίες του PSU είναι ένα ST9S424-PG16. Δυστυχώς δεν υπάρχει διαθέσιμη βιβλιογραφία γι'αυτό στο διαδίκτυο οπότε δε γνωρίζουμε ποιες προστασίες υποστηρίζει.

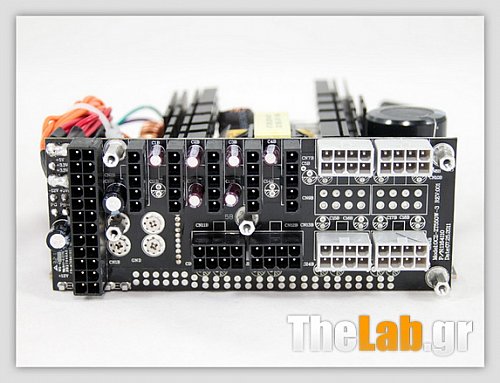

Στο μπροστινό μέρος της modular πλακέτας υπάρχουν έξι Chemi-Con και δύο Teapo πυκνωτές για το περαιτέρω φιλτράρισμα των DC εξόδων. Επίσης όπως θα δείτε υπάρχει ελεύθερος χώρος για την τοποθέτηση αρκετά περισσότερων αλλά προφανώς η OCZ έκρινε ότι δεν είναι απαραίτητοι. Στο πίσω μέρος της ίδιας πλακέτας διακρίναμε ότι οι βάσεις των βιδών στήριξης δεν στερεώνονται με παξιμάδια αλλά είναι κολλημένες. Αυτό δεν είναι και το πιο έξυπνο πράγμα να κάνει κανείς σε ένα πλήρες modular PSU αλλά οι πέντε βίδες στήριξης και τα μεταλλικά ελάσματα που συνδέουν το modular PCB με το κύριο διασφαλίζουν ότι δε θα υπάρξουν προβλήματα μιας και προσφέρουν μεγάλη σταθερότητα.

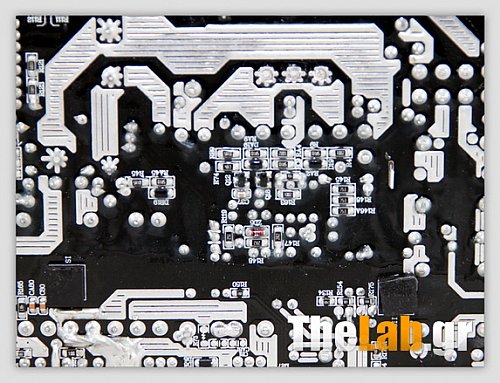

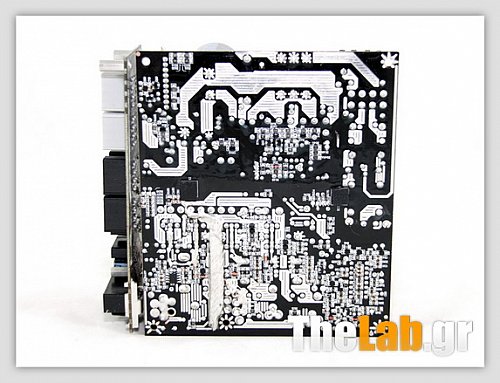

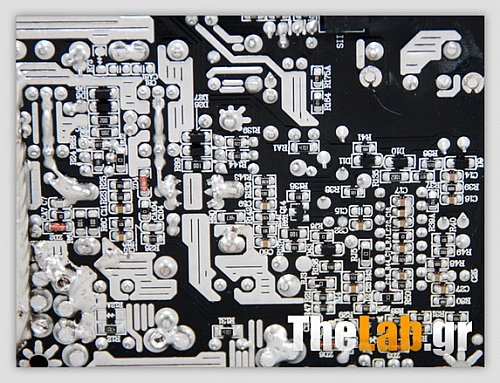

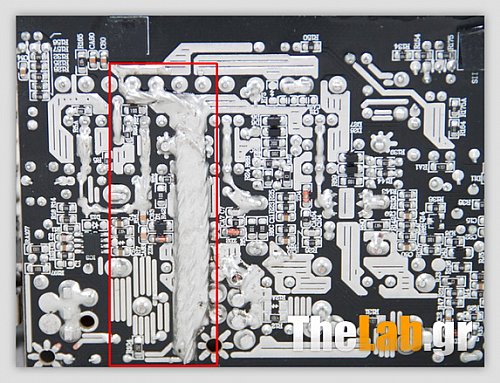

Η ποιότητα των κολλήσεων στην κεντρική πλακέτα είναι αρκετά καλή αν και εντοπίσαμε μερικές κολλήσεις που προφανώς έγιναν εκ των υστέρων με το χέρι. Όπως θα παρατηρήσετε υπάρχει ένα ενισχυμένο κανάλι για τη μεταφορά των +12V προς τους πυκνωτές φιλτραρίσματος.

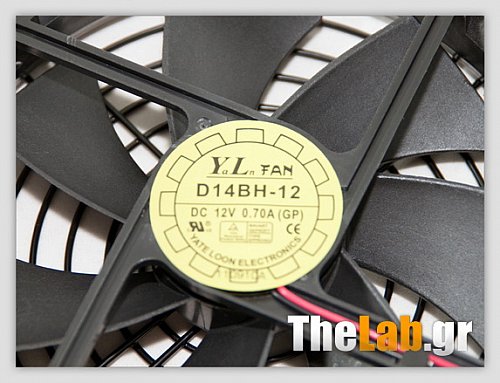

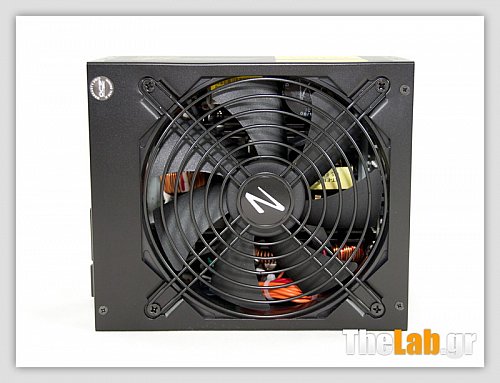

Ο ανεμιστήρας που αναλαμβάνει την ψύξη του PSU προέρχεται από την Yate Loon Electronics και ο κωδικός του μοντέλου του είναι D14BH-12 (2800 RPM, 140 CFM, 48.5 dB). Όπως βλέπετε παρέχει ιδιαίτερα υψηλό airflow αλλά εκλύει και μεγάλο θόρυβο στις μέγιστες στροφές του.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δέκα ηλεκτρονικών φορτίων της Array (εφτά 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου Picoscope 3424 με τέσσερις αναλογικές εισόδους, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ZT 750W (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


To efficiency είναι ιδιαίτερα υψηλό δεδομένου ότι το PSU είναι μόλις 80 PLUS Bronze. Επίσης η πλήρης ισχύ αποδίδεται χωρίς απολύτως κανένα πρόβλημα ακόμη και στους 44.7°C. Όσον αφορά το voltage regulation τώρα, αυτό είναι λίγο χαλαρό σε όλα τα rails. Παρόλα αυτά όμως τα +12V και 5V βρίσκονται εντός 3% διακύμανσης και τα 3.3V είναι κάτω από το όριο του 5% που θέτει το πρότυπο ΑΤΧ.



Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ZT 750W σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.


Σε αυτές τις δοκιμές τα αποτελέσματα πάνω-κάτω είναι αυτά που αναμέναμε από ένα Bronze τροφοδοτικό. Χρειάζονται 80W και άνω φορτίο για να ξεπεράσει η αποδοτικότητα το όριο του 80%. Σε γενικές γραμμές η αποδοτικότητα είναι ικανοποιητική για τα κυβικά και το efficiency rating του PSU.



Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Με μόλις 0,3W κατανάλωση σε standby κατάσταση το PSU υπερκαλύπτει τις απαιτήσεις του ErP Lot 6 2010, το οποίο απαιτεί κάτω του 1W κατανάλωση στη συγκεκριμένη κατάσταση.

Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.


Σε όλα τα παραπάνω τεστ η αποδοτικότητα ξεπερνάει τα όρια που θέτει το πρότυπο ATX οπότε σε γενικές γραμμές η αποδοτικότητα των 5VSB κρίνεται ως ικανοποιητική. Επίσης με 4A φορτίο η πτώση τάσης είναι σημαντική, κάτι που δείχνει ότι τα 5VSB βρίσκονται κοντά στα όρια τους με τόσο μεγάλο φορτίο. Το καλό είναι ότι το efficiency σημειώνει τη μεγαλύτερη τιμή του ακόμη και σε πλήρες φορτίο.

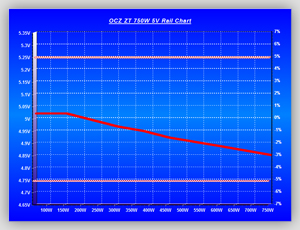

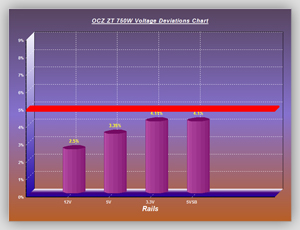

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ZT 750W σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τέσσερα γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %).


Efficiency & Voltage Regulation Charts
ZT Series 750W
Efficiency	Voltage Variations Chart

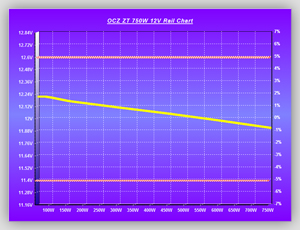

12V Rail Chart	5V Rail Chart

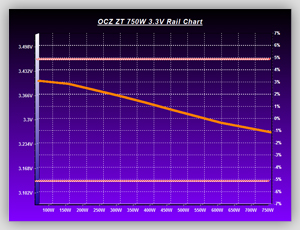

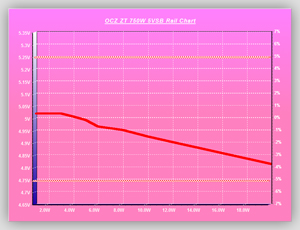

3.3V Rail Chart	5VSB Rail Chart

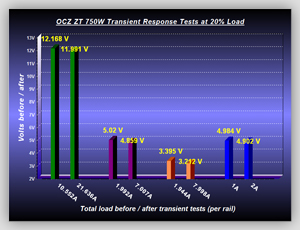

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
ZT Series 750W
20% load
Deviation (Volts)	Rail Volts Before / After

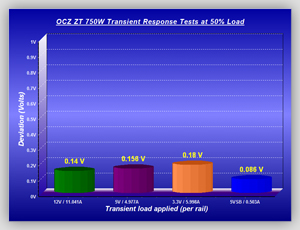

50% load
Deviation (Volts)	Rail Volts Before / After

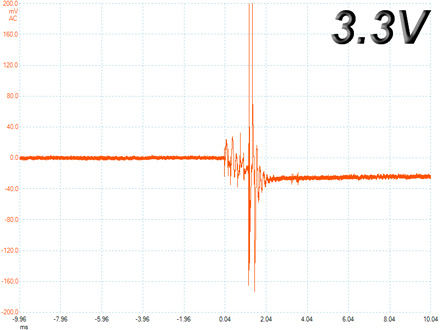

Το PSU κατάφερε και πέρασε με επιτυχία όλες τις παραπάνω δοκιμές χωρίς κάποια από τις τάσεις του να πέσει κάτω από τα όρια. Όπως θα παρατηρήσετε όμως στο δεύτερο τεστ η τάση των 3.3V παρουσιάζει μια μεγάλη, άνω του 5%, διακύμανση. Παρόλα αυτά βρίσκεται πάνω από το χαμηλότερο όριο.

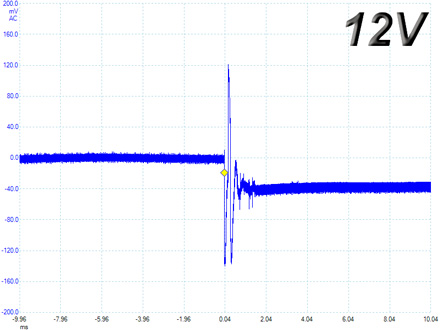

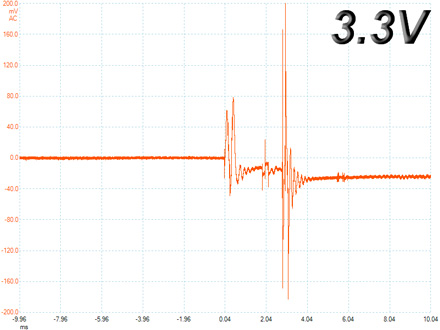

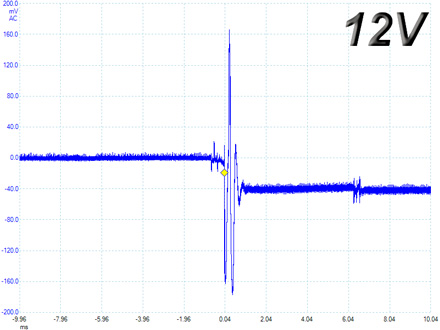

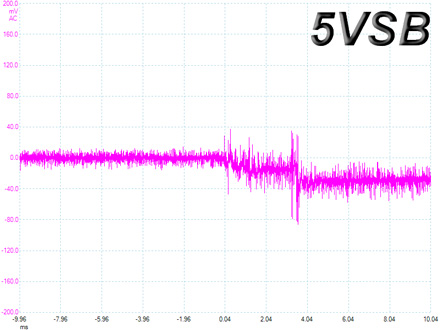

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

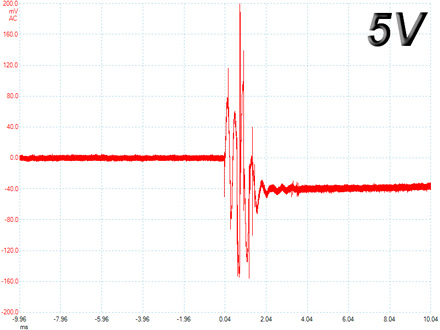

Advanced Transient Response Oscilloscope Screenshots
ZT Series 750W

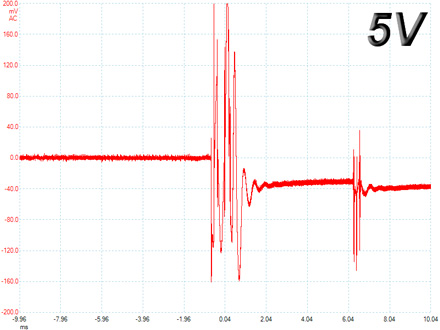

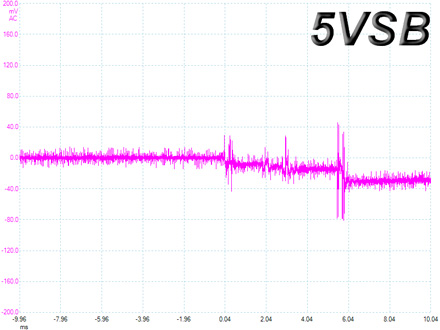

20% Load
50% Load

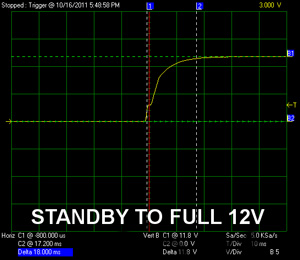

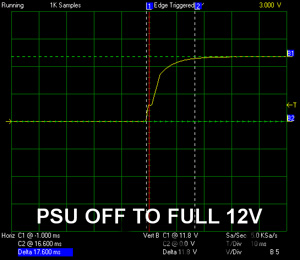

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Turn On Transient Response Tests
ZT Series 750W

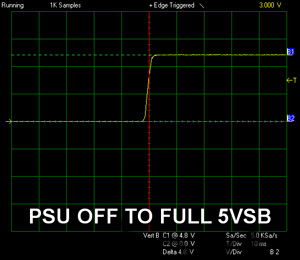

PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στα 5VSB όλα βαίνουν καλώς. Στα +12V και στα δύο τεστ υπάρχει ένα μικρό σκαλοπάτι στις κυματομορφές, το οποίο όμως δεν αποτελεί λόγο ανησυχίας σε καμιά περίπτωση. Τέλος το rise time και στις τρεις δοκιμές βρίσκεται μεταξύ των ορίων που θέτει το πρότυπο ATX (0,2-20ms)

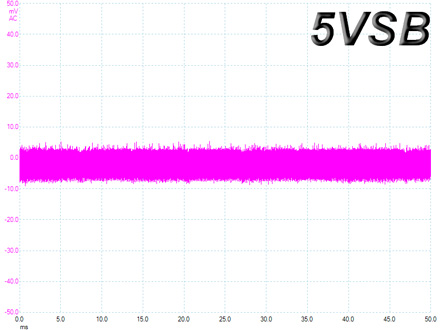

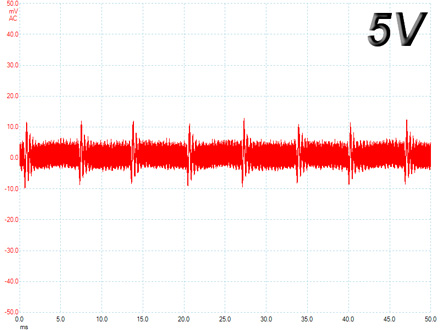

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ZT 750W. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.


Το ripple σε όλα τα rails είναι χαμηλό, ανεξαρτήτως φορτίου. Από ότι φαίνεται η Great Wall έκανε πολύ καλή δουλειά σε αυτό τον τομέα. Στο CL2 τεστ το ripple αυξάνεται σε όλα τα rails, κάτι που είναι φυσικό μιας και παρόλο που δε διαθέτει DC-DC converters το τροφοδοτικό μπορεί και αποδίδει σχεδόν τη μέγιστη ισχύ του στα +12V μόνο. Αυτό μαρτυρά ότι το κύκλωμα παραγωγής των +12V είναι ιδιαίτερα ισχυρό, κάτι που είναι ιδιαίτερα βολικό στα σύγχρονα συστήματα που "τραβάν" ρεύμα κυρίως από αυτό το rail.

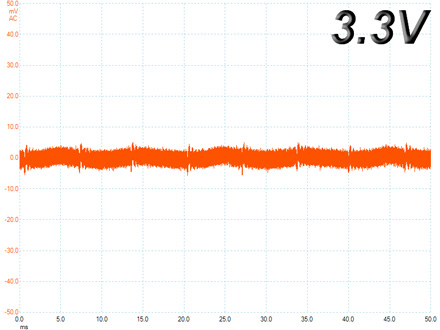

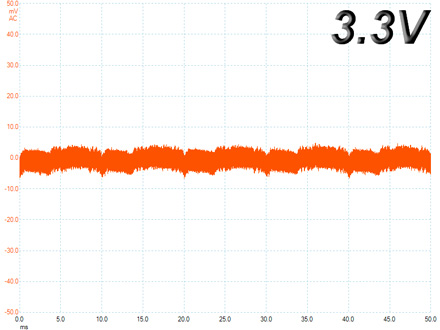

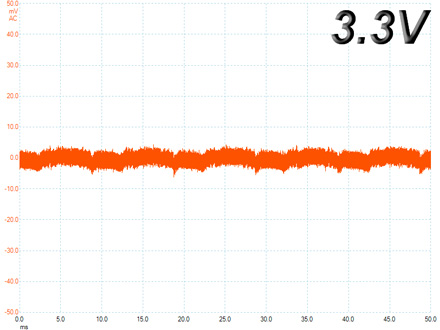

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
ZT Series 750W

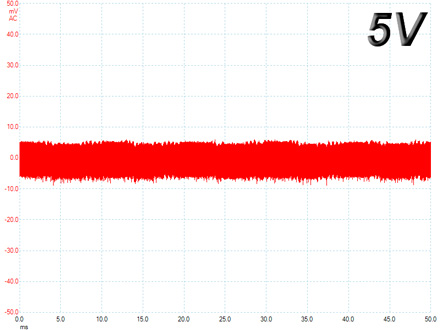

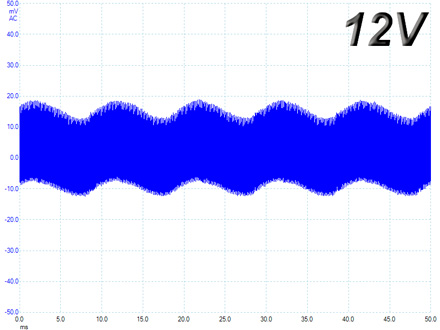

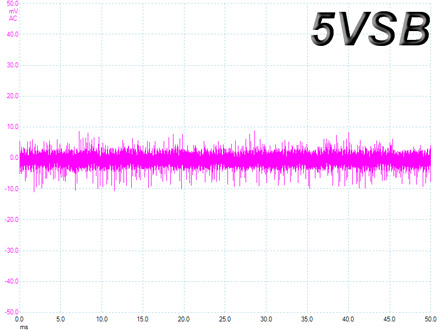

Full Load

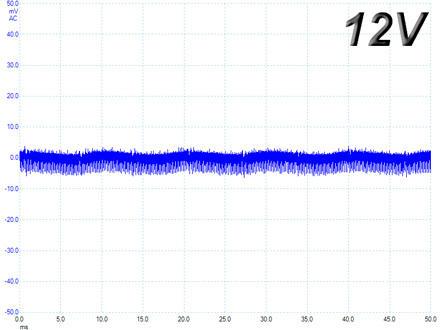

CL1 test

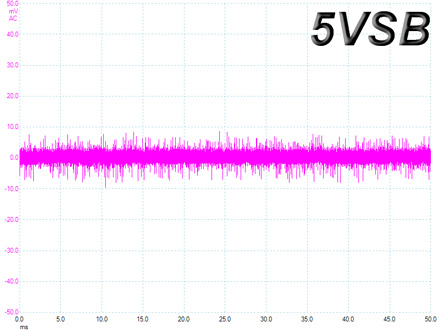

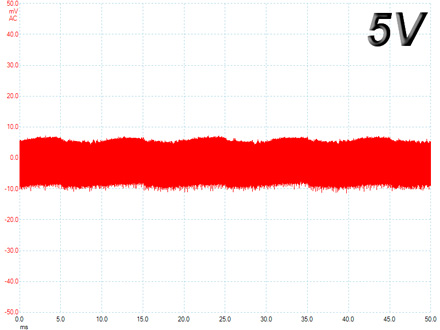

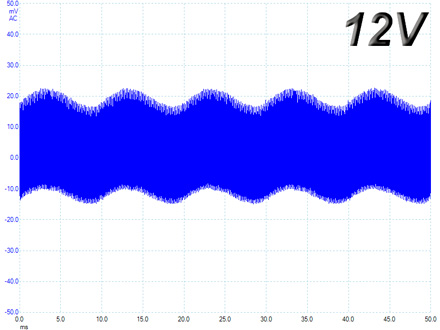

CL2 test

Στην ίδια κατηγορία με το OCZ ZT 750W παίζουν το Corsair TX750M και Inwin Commander II 750W, με το τελευταίο όμως να μην έχει έρθει στη χώρα μας. Οπότε στην Ελλάδα το OCZ θα κονταροχτυπηθεί με το αντίστοιχο Corsair το οποίο κατασκευάζεται από την CWT. Και τα δύο παρέχουν 5 χρόνια εγγύηση, είναι 80 PLUS Bronze πιστοποιημένα και έχουν παρόμοιες επιδόσεις σε ripple και efficiency (το OCZ σε μικρά φορτία διαθέτει λίγο καλύτερο efficiency). Λαμβάνοντας υπόψη όλα τα παραπάνω, το κυριότερο πλεονέκτημα του ZT 750W έναντι του TX750M είναι το πλήρες modular design το οποίο θα εκτιμήσουν δεόντως πολλοί χρήστες. Από την άλλη ο ανεμιστήρας του ZT 750W παράγει αρκετό θόρυβο σε μεγάλα φορτία και το ίδιο δε διαθέτει MOV στο transient φίλτρο του. Βέβαια το τελευταίο εύκολα αντιμετωπίζεται με τη χρήση ενός UPS ή ενός πολύμπριζου ασφαλείας. Κατά τη γνώμη μου αν δεν έχετε πρόβλημα με τον αυξημένο θόρυβο του ανεμιστήρα, που ούτως ή άλλος θα είναι το τελευταίο που θα ακούγεται όταν θα "τραβάτε" πολλά Watts από το PSU (εκτός και αν ψύχεται τα πάντα στο PC σας με υδρόψυξη), τότε το fully modular design του OCZ ακούγεται δελεαστικό μιας και σε αυτή τη μεσαία κατηγορία είναι το μοναδικό PSU που προσφέρει κάτι ανάλογο. Οπότε αν το OCZ ZT 750W έρθει σε καλή τιμή στην Ελλάδα (στην Αμερική ξεκίνησε στα $119.99 και τη στιγμή που γράφονταν αυτές οι γραμμές στο newegg κόστιζε $109.99, χωρίς φόρο/VAT) τότε θα αποτελέσει μια καλή λύση για κάποιον που θέλει ένα fully modular PSU μιας και στο ΤΧ750Μ τα ποιο πολλά καλώδια είναι σταθερά.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του ZT Series 750W της OCZ είναι τα παρακάτω:

Πλεονεκτήματα

• Καλός λόγος απόδοσης/τιμής
• Απέδωσε την πλήρη ισχύ του με 45°C θερμοκρασία περιβάλλοντος
• Όλες οι καλωδιώσεις του είναι αποσπώμενες
• Χαμηλό ripple
• Πυκνωτές Ιαπωνικής προέλευσης στο δευτερεύον
• Ball-bearing ανεμιστήρας
• Δυνατό 5VSB rail
• Καλύπτεται από πενταετή εγγύηση

Μειονεκτήματα

• Θορυβώδεις ανεμιστήρας σε μεγάλα φορτία
• Λίγο χαλαρό voltage regulation σε όλα τα rails
• Δε διαθέτει MOV στο transient φίλτρο

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ZT 750W είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την OCZ για τη διάθεση του δείγματος.
