OCZ Z550 review

Η εταιρία OCZ ενώ αρχικά είχε επικεντρωθεί στην κατασκευή μνημών (RAM), στη συνέχεια διεύρυνε αρκετά το φάσμα των προϊόντων της και αυτή τη στιγμή το λογότυπό της θα το βρείτε και σε SSDs (Solid State Disks/Drives), ψύκτρες, διάφορα περιφερειακά, μέχρι και σε τροφοδοτικά υπολογιστών (PSUs). Ιδιαίτερα στα PSUs έχει δώσει μεγάλο βάρος, κυρίως μετά την εξαγορά της εταιρίας θρύλο στον χώρο, της PC Power & Cooling. Την τρέχουσα περίοδο την κορυφαία σειρά PSUs της OCZ αποτελεί η Z series, η οποία αρχικά αποτελούνταν από 4 PSUs, τα Z550, Z650, Z850 και Z1000. Τα 2 πρώτα είναι 80 Plus Silver και τα 2 τελευταία, τα οποία είναι πλέον τα μόνα ενεργά μέλη της σειράς, χαρακτηρίζονται ως 80 Plus Gold. Στη σημερινή παρουσίαση θα δοκιμάσουμε το Z550, το οποίο μπορεί να είναι EOL (End OF Life), αλλά μπορείτε ακόμη να το βρείτε κανονικά στην αγορά.




Τα κύρια χαρακτηριστικά του Z550 παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του Z550, οι οποίες είναι όλες σταθερές (captive).


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του Z550.


Υπάρχουν 4 x 12V rails σε ένα τροφοδοτικό των 550W. Κατά τη γνώμη μας θα έπρεπε να υπάρχουν το πολύ 3.

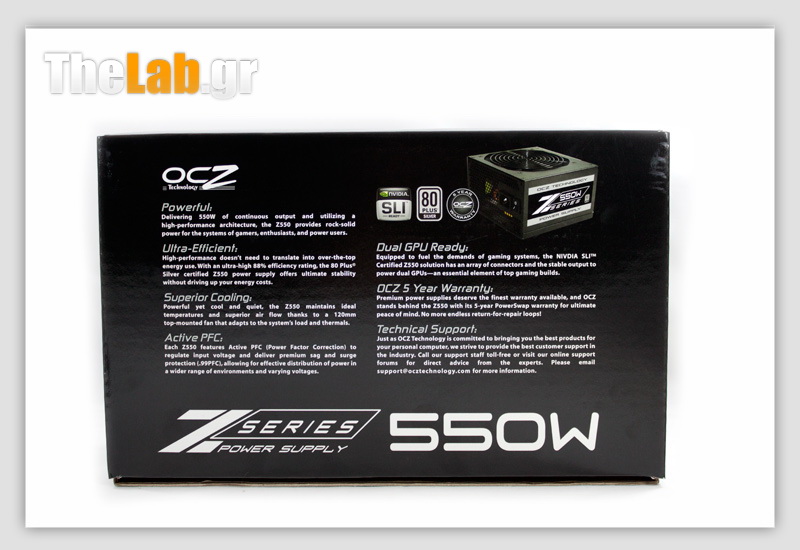

Η συσκευασία του Z550 είναι μικρών διαστάσεων με το μαύρο χρώμα να κυριαρχεί.

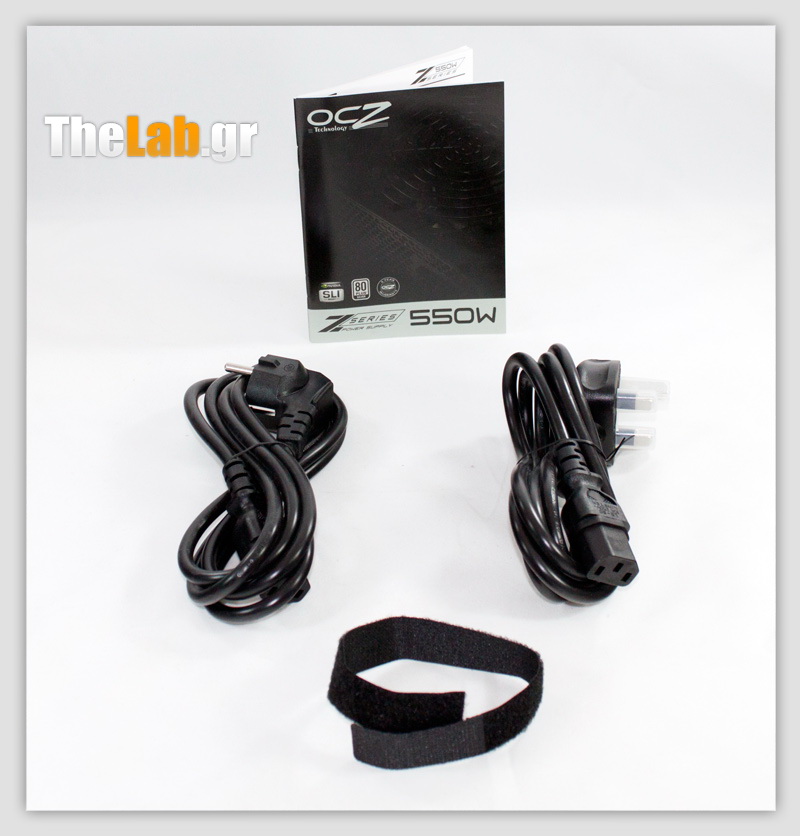

Μπορεί η προίκα του να αποτελείται μόνο από μια δέστρα καλωδίων και από τις απαραίτητες βίδες για την τοποθέτηση του, αλλά τα καλώδια τροφοδοσίας που το συνοδεύουν είναι δύο! Ένα με EU βύσμα και ένα με UK.

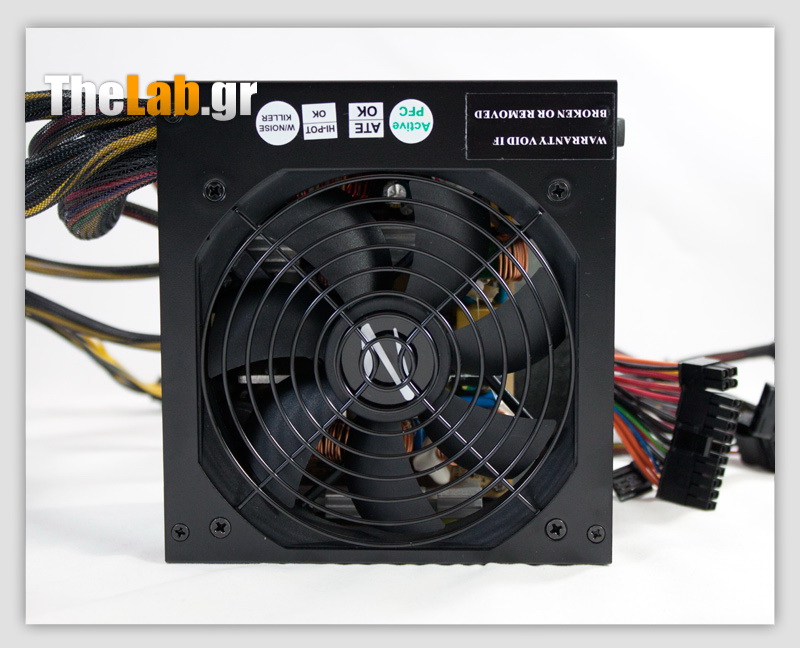

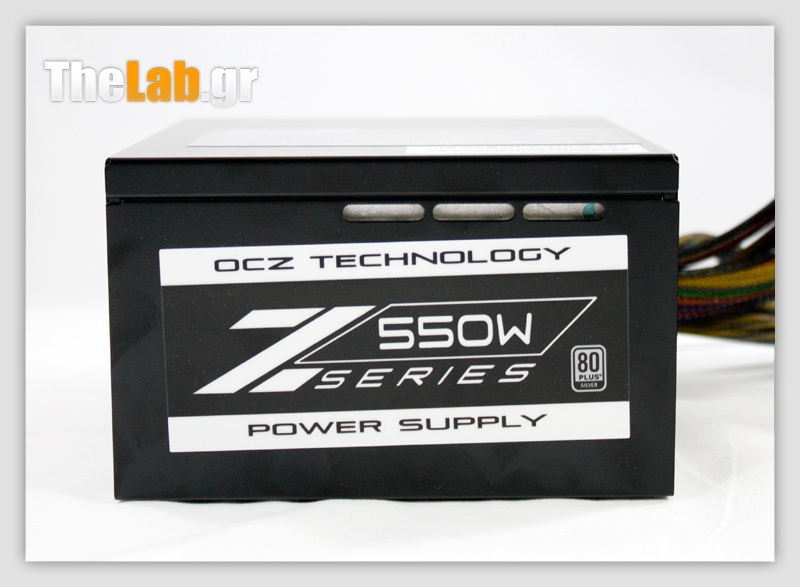

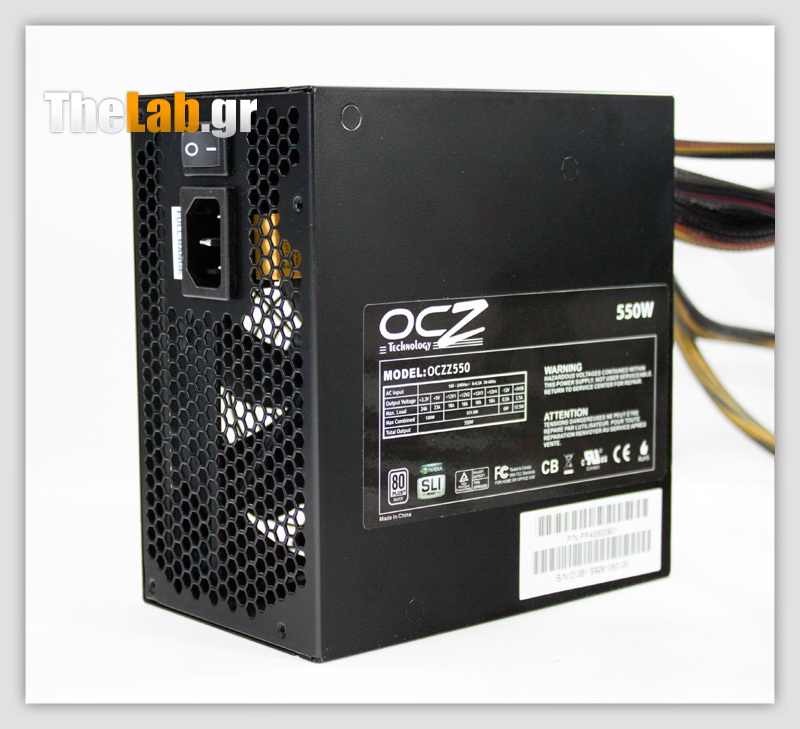

Ακολουθούν μερικές φωτογραφίες του Z550.

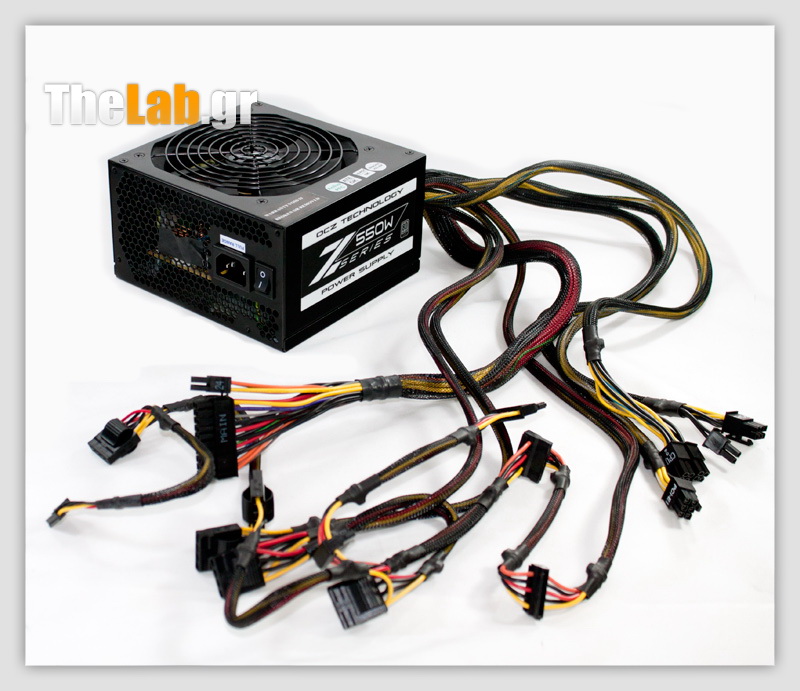

Όλες οι καλωδιώσεις είναι σταθερές

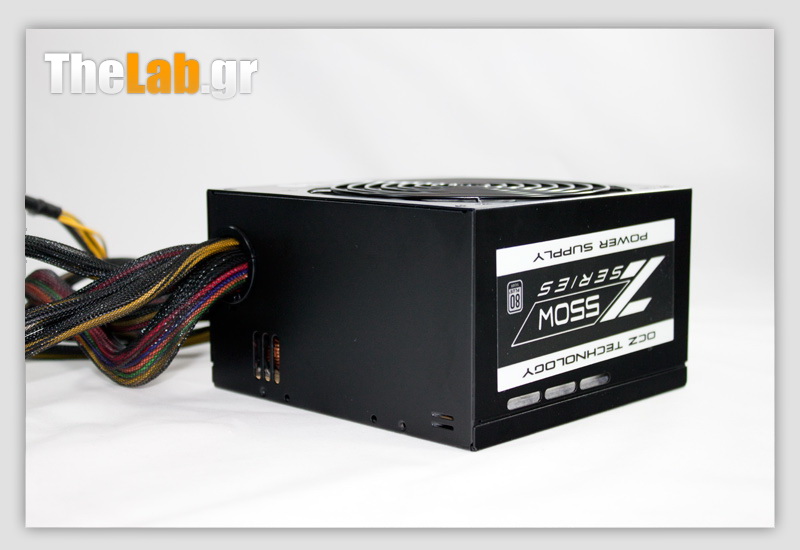

Μας ευχαρίστησε ιδιαίτερα το γεγονός ότι οι καλωδιώσεις του είναι sleeved μέχρι και το εσωτερικό του PSU

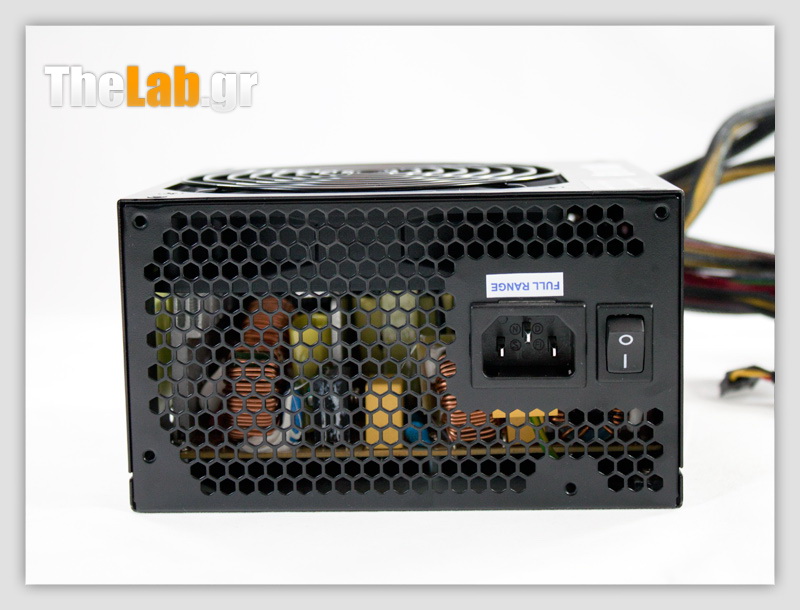

Διακόπτης On/Off!

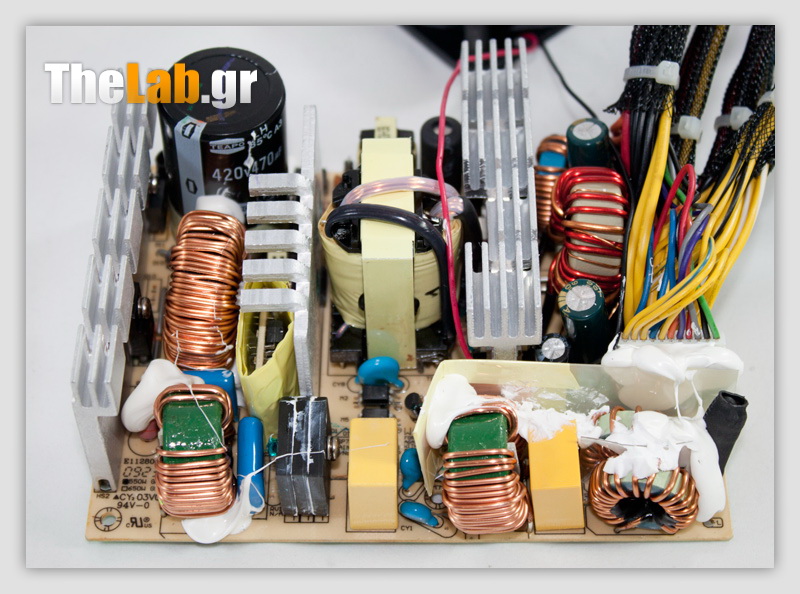

Ήρθε η στιγμή να εισχωρήσουμε στα ενδότερα του Z550. Αφαιρώντας το καπάκι του PSU διαπιστώνουμε ότι η κύρια πλακέτα είναι αρκετά μικρή, κάτι που ισχύει και για τις ψύκτρες. Θα μπορούσαμε να πούμε ότι δε μοιάζει για 550αρι PSU αλλά για 400-450αρι.

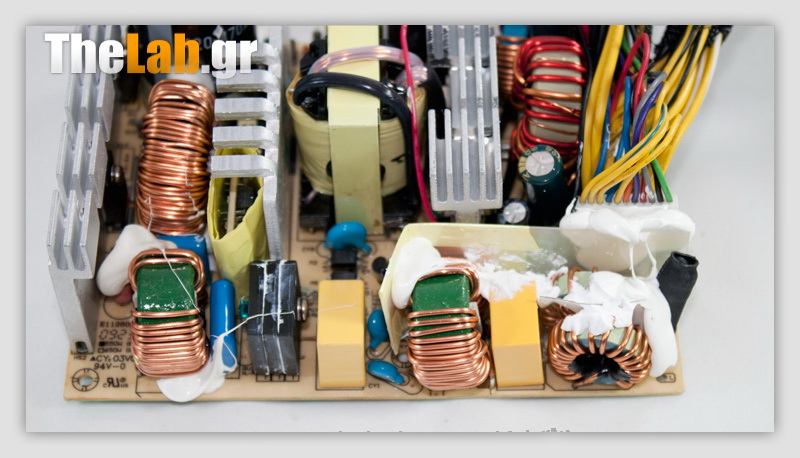

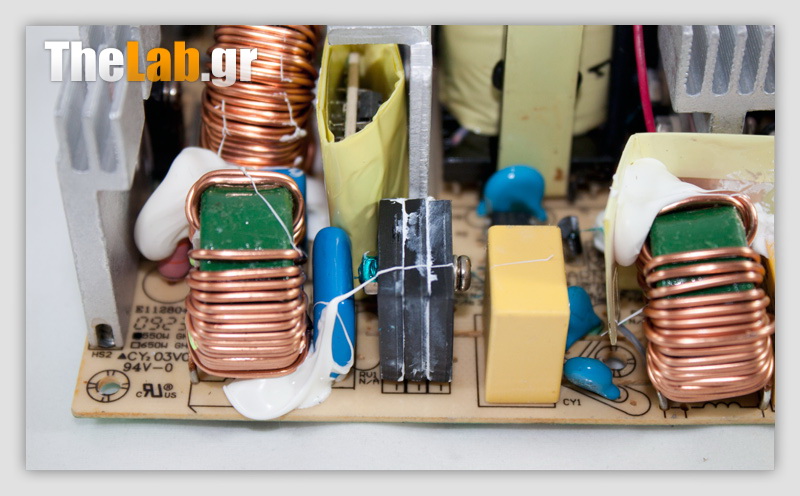

Όπως πάντα θα ξεκινήσουμε την περιγραφή από το transient φίλτρο. Αυτό ξεκινάει πίσω από την AC υποδοχή με 1X και 2Υ πυκνωτές και ολοκληρώνεται στην κύρια πλακέτα του PSU με 4(!) πηνία, 2Χ και 2Υ πυκνωτές. Βαρίστορ όσο και αν ψάξαμε δε βρήκαμε, κάτι που θεωρούμε σοβαρό μειονέκτημα για ένα PSU της maximum performance σειράς Z της OCZ. Αν σκοπεύεται να χρησιμοποιήσετε το Z550 χωρίς UPS ή έστω κάποιο surge protector ξανασκεφτείτε το.

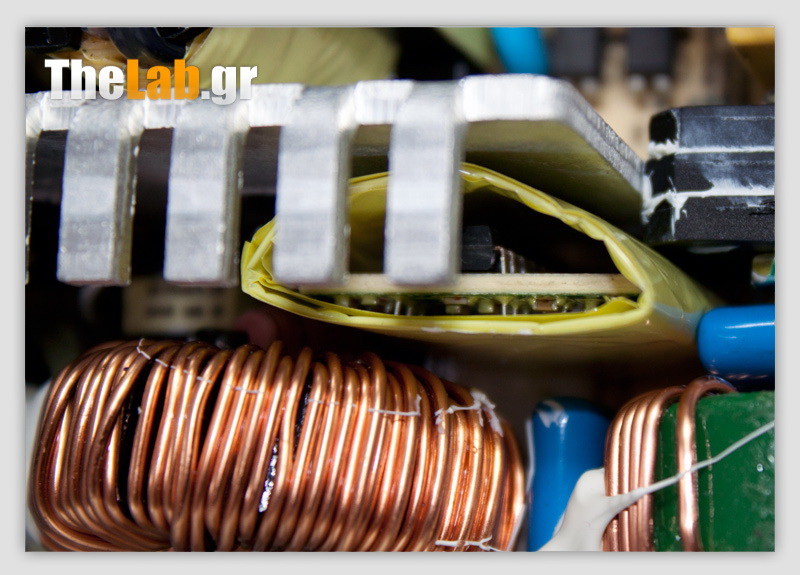

Μετά το transient φίλτρο διακρίνουμε 3 γέφυρες ανόρθωσης (GBU 1006), την μία κολλημένη στην άλλη. Θα μπορούσαν να είχαν βάλει κάποια ψύκτρα και εδώ, έστω και μικρή.

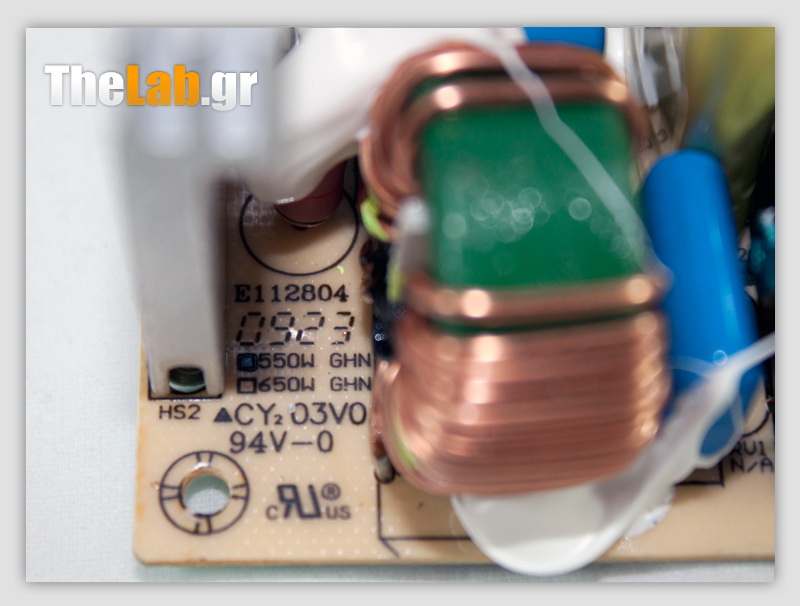

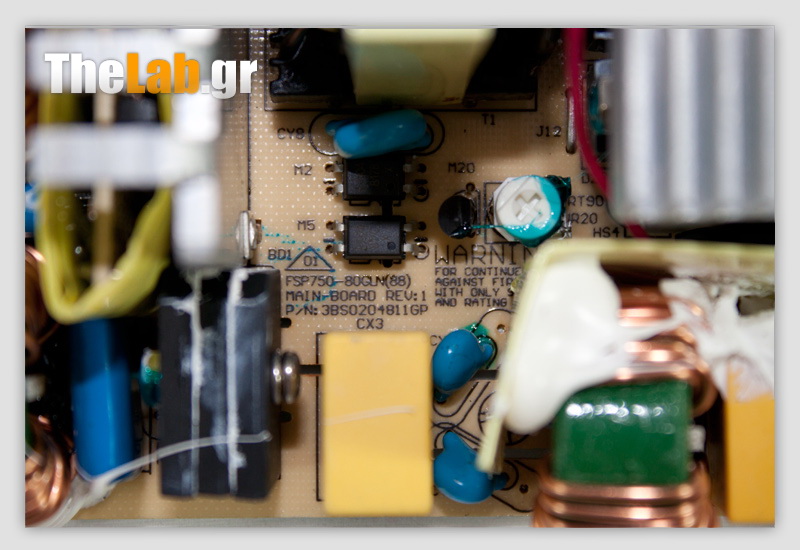

Η πλακέτα μας αποκαλύπτει ποιος είναι ο OEM κατασκευαστής. Πρόκειται για την FSP, μια εταιρία με μέτρια φήμη στην αγορά.

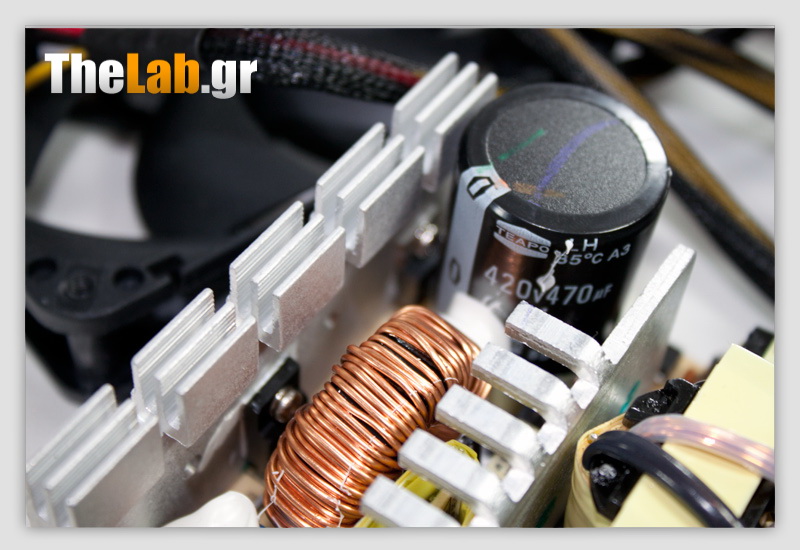

Περνώντας στο κύκλωμα APFC τώρα, ο πυκνωτής εξομάλυνσης είναι της Teapo (420V, 470μF, 85C).

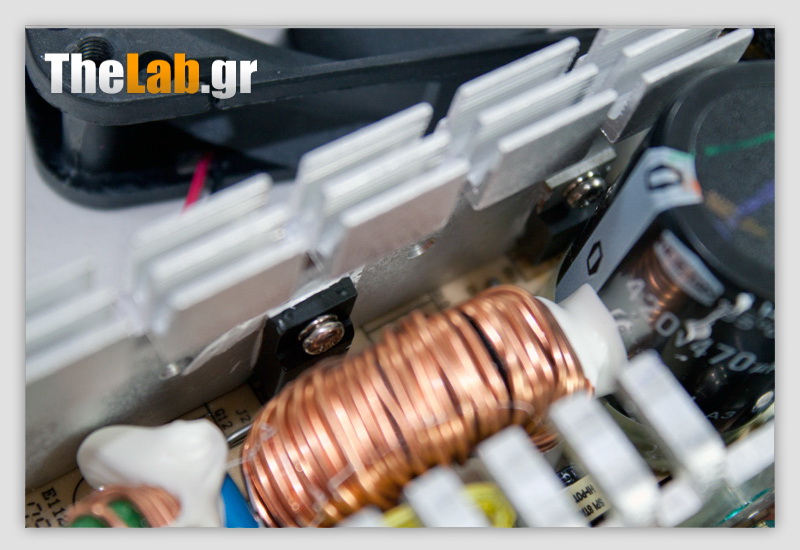

Στις παρακάτω φωτογραφίες διακρίνονται ο PFC/PWM combo controller και τα switching transistors του APFC.

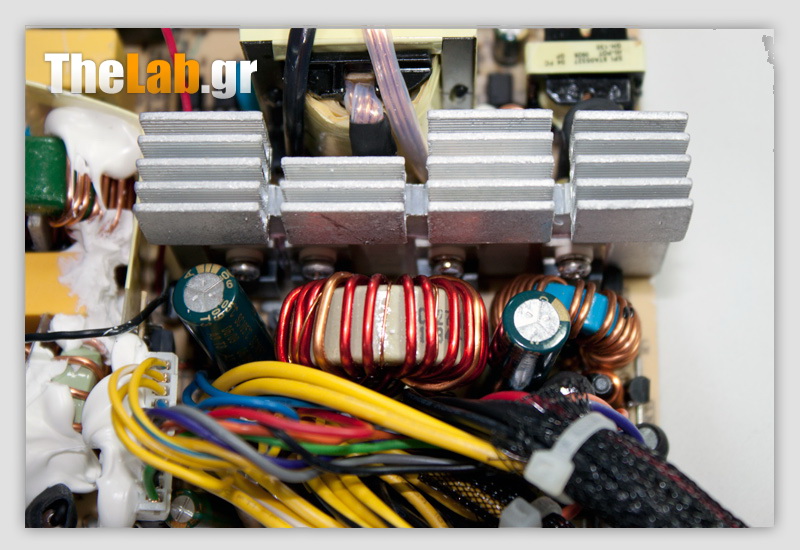

Στο δευτερεύων μέρος η ύπαρξη 2 μόνο πηνίων δηλώνει ότι έχουμε group regulation και όχι ανεξάρτητο για κάθε rail. Επίσης, οι πυκνωτές που υπάρχουν στο δευτερεύων είναι όλοι τις CapXon πλην ενός Teapo που καταφέραμε και εντοπίσαμε.

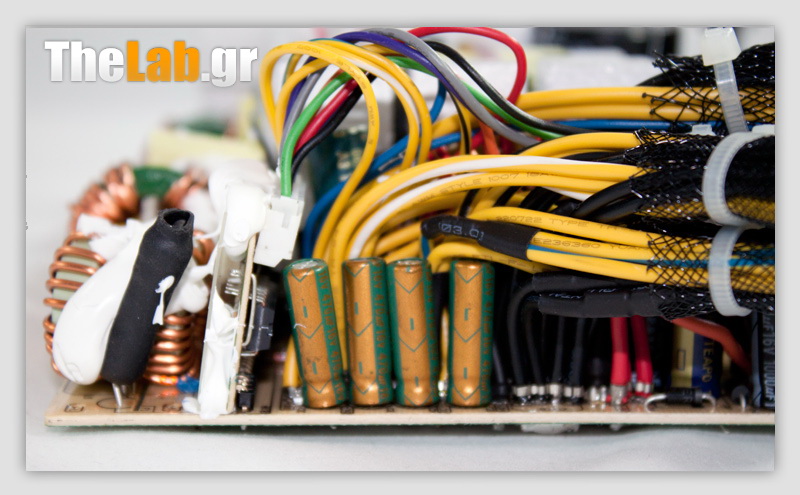

Δίπλα στους CapXon πυκνωτές διακρίνεται μια κάθετη πλακέτα που φιλοξενεί το ολοκληρωμένο που ελέγχει τις προστασίες του PSU, καθώς και το κύκλωμα ελέγχου του ανεμιστήρα

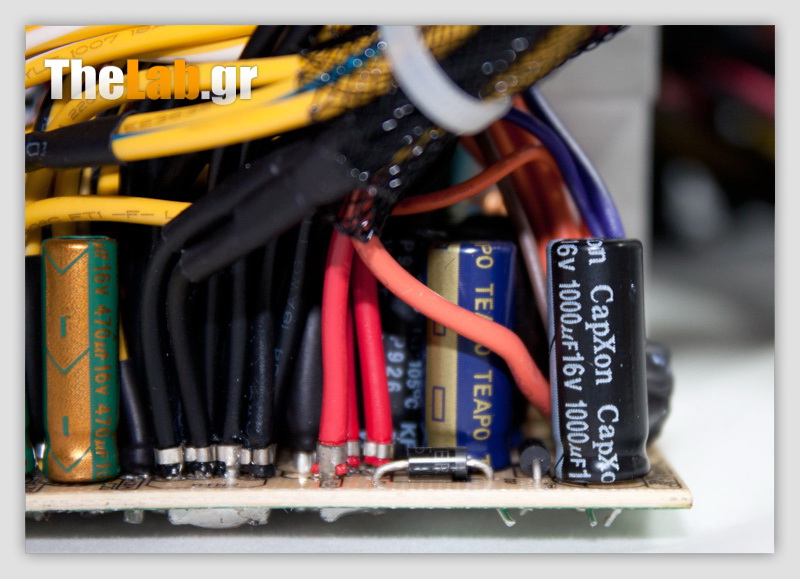

Ο μοναχικός Teapo ξεχωρίζει από το μωβ χρώμα του

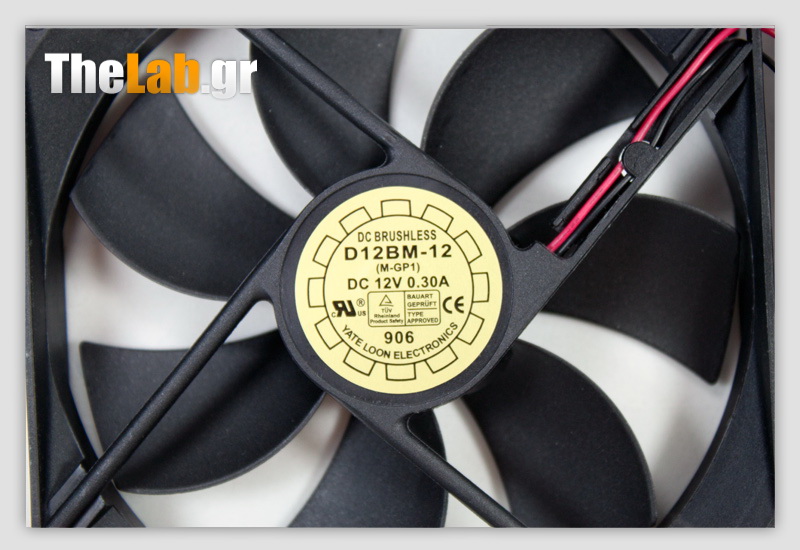

Τελευταίο αφήσαμε τον 12αρι ανεμιστήρα της Yate Loon.

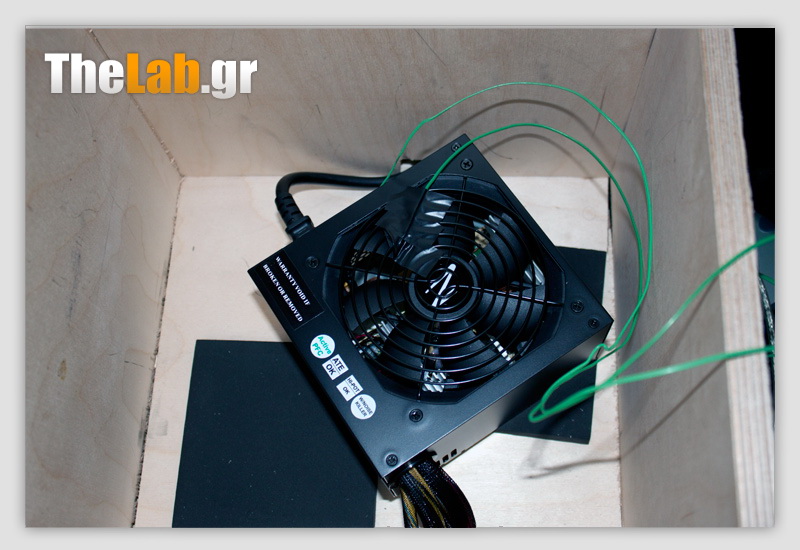

Το Ζ550 μέσα στο hotbox λίγο πριν αρχίσουν οι δοκιμές. Δεν ξέρει ακόμη τι το περιμένει..




Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του γνωστού σε όλους σας Fagana. Την υπόλοιπη παρέα αποτελούν ένας παλμογράφος DS1M12 (Stingray) της USB-Instruments, ένα θερμόμετρο και ένα power meter (Prova WM-01). Τέλος, το ένα Hot Box συμπληρώνει την ομάδα. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του Z550 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το R2-800. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Έλα, πες την αλήθεια OCZ, αυτό δεν είναι 550αρι PSU! Αν παρατηρήσετε το test#6 θα δείτε ότι το DC φορτίο είναι 456W, δηλαδή 100W περίπου κάτω από την ονομαστική μέγιστη ισχύ. Με μόλις 10W παραπάνω το PSU έκλεινε μετά από λίγα δευτερόλεπτα και με >500W φορτίο σχεδόν άμεσα. Και όμως είμαστε σίγουροι ότι μας έστειλαν 550αρι PSU, τουλάχιστον έτσι γράφει πάνω στο κουτί του! Κατά τα άλλα το voltage regulation κυμαίνεται σε αρκετά καλά επίπεδα και το efficiency (αν και δεν μπορούμε να το μετρήσουμε με ακρίβεια μιας και το PSU δεν μπόρεσε να δουλέψει στη μέγιστη ονομαστική ισχύ του) είναι πολύ κοντά στο Bronze. Ας δούμε τώρα σε τι επίπεδα κυμαίνεται το efficiency του Z550 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 65, 95 και 110W.


Ακολουθούν δύο γραφήματα τα οποία αναπαριστούν τις τιμές efficiency καθώς και τα τιμές των volts των κύριων rails, που καταγράψαμε κατά τη διάρκεια όλων των δοκιμών, πλην των CL1 και CL2 tests.




Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του Z550 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Στα 5VSB υπάρχει ένα πολύ μικρό spike (5.1V) και στη δοκιμή STANDBY TO FULL 12V παρατηρείται μια ελάχιστη βύθιση της τάσης. Εδώ να σημειώσουμε ότι οι ανωτέρω δοκιμές έγινες με πλήρες φορτίο τα 456W μιας και, όπως αναφέρουμε και πιο πάνω, αυτό ήταν το μέγιστο φορτίο στο οποίο και κατάφερε και δούλεψε το Z550.

Στη συνέχεια θα μετρήσουμε το ripple που υπάρχει στις κύριες DC τάσεις του Z550. Το ripple να θυμίσουμε ότι είναι πανταχού παρών σε Switching PSUs λόγω της εν γένει λειτουργίας και σχεδιασμού τους. Όσο ανεβαίνει η switching συχνότητα των transistors μπορεί να μικραίνουν οι μετασχηματιστές και να μειώνονται οι ενεργειακές απώλειες αλλά παράλληλα αυξάνεται και το ripple.


To ripple δείχνει μια περίεργη συμπεριφορά μέχρι το test#3 στα +12V και 5V, όπου αντί να αυξάνεται, όπως είναι το πιο φυσικό, αντιθέτως μειώνεται! Απο εκεί και πέρα παρουσιάζει μια φυσιολογική άνοδο, ανάλογη του φορτίου. Σε γενικές γραμμές πάντως κυμαίνεται σε χαμηλά επίπεδα και βρίσκεται πάντα αρκετά κάτω από τα όρια που θεσπίζει το ATX πρότυπο. 'Ολα τα παραπάνω βέβαια ισχύουν για μέγιστο φορτίο 450W, 100W δηλαδή μικρότερο φορτίο από αυτό που δηλώνει η OCZ για το συγκεκριμένο PSU. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


+12V full load ripple

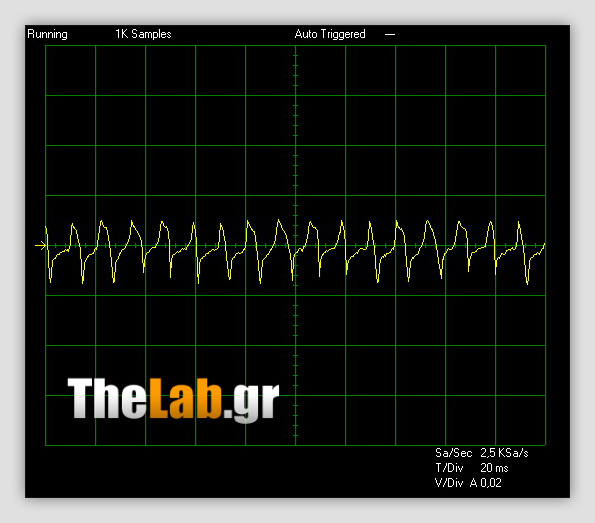

5V full load ripple



3.3V full load ripple






Το Ζ550 τα πήγε αρκετά καλά σε όλες τις δοκιμές που το υποβάλαμε, για 450αρι PSU! Φαίνεται κάπου στο δρόμο που διένυσε μέχρι να περάσει την πόρτα των εργαστηρίων μας έχασε 100W ισχύ. Όσο και αν προσπαθήσαμε δεν μπορέσαμε να το κάνουμε να δουλέψει κανονικά με πάνω από 456W ισχύ. Δεν ξέρουμε αν έφταιγε το συγκεκριμένο PSU τώρα ή είναι γενικότερο το πρόβλημα. Πάντως δεν πιστεύουμε να ισχύει το δεύτερο μιας και το Z550 έχει λάβει επίσημη πιστοποίηση 80 Plus Silver από ανεξάρτητο φορέα, άρα μετρήθηκε και δούλεψε στο 100% της ισχύς του. Εμείς πάντως δοκιμάσαμε να φορτώσουμε το δείγμα που έχουμε στα χέρια μας και σε χαμηλή θερμοκρασία (26C), με άνω των 456W φορτίο, αλλά και πάλι δεν καταφέραμε να το κάνουμε να δουλέψει.

Συμπερασματικά τα πλεονεκτήματα/μειονεκτήματα του OCZ Z550 παραθέτονται παρακάτω:

Πλεονεκτήματα


• Αρκετά καλό voltage regulation
• Χαμηλό ripple
• Καλή απόδοση στα transient tests

Μειονεκτήματα

• Το δείγμα που είχαμε στα χέρια μας δεν μπόρεσε να δουλέψει σωστά με άνω των 456W φορτίο
• Δε διαθέτει βαρίστορ στο transient φίλτρο του. Αυτό σημαίνει ότι σε κάποια αιχμή (spike) μπορεί εκτός από το PSU να κλαίτε και το υπόλοιπο σύστημά σας, εκτός βέβαια και αν το έχετε συνδεδεμένο σε UPS
• H τιμή των 95€ είναι λίγο τσιμπημένη τιμή για 550αρι, μη modular, PSU. Αλλά αν ψάξετε θα το βρείτε και με 81€

Βάση όλων των παραπάνω η βαθμολογία που αποσπά το OCZ Z550 είναι:




Σε αυτό το σημείο άλλη μια παρουσίαση έφτασε στο τέλος της, αλλά μη στεναχωριέστε, αναμένεται ένα ενδιαφέρον καλοκαίρι με πολλές κυκλοφορίες καινούριων PSUs, γι' αυτό stay tuned! Τέλος, θα θέλαμε να ευχαριστήσουμε την OCZ για την παραχώρηση του δείγματος.
