LEPA G700-MA 700W

Είμαστε σίγουροι ότι σε πολλούς η ονομασία της εταιρίας LEPA φέρνει στο νου τραγουδοποιούς, πίστες κτλ. Στη συγκεκριμένη περίπτωση όμως, η Enermax αποφάσισε να χρησιμοποιήσει το εν λόγω όνομα για να βαπτίσει μια καινούρια εταιρία μέσω της οποίας θα προωθεί σε χαμηλότερες τιμές τα προϊόντα της, τα οποία θα συνεχίζει βέβαια να πουλάει και η ίδια ακριβότερα όμως. Μπερδευτήκατε; Το ίδιο και εμείς! Στη σημερινή παρουσίαση θα δοκιμάσουμε το LEPA G700-MA το οποίο στην ουσία είναι ένα Enermax Modu87+ με αλλαγμένες ετικέτες. Το καλό της όλης υπόθεσης είναι ότι η τιμή του είναι μικρότερη από την αντίστοιχη του τελευταίου. Το G700-MA λοιπόν ανήκει στην κατηγορία των Gold efficiency PSUs, είναι semi modular και διαθέτει τρία +12V rails.


Τα κύρια χαρακτηριστικά του G700-MA παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του G700-MA.


O 24 pin ΑΤΧ connector χρησιμοποιεί ως επί το πλείστον AWG16 καλώδια και οι υπόλοιποι connectors χρησιμοποιούν AWG18, το ελάχιστο πάχος καλωδιώσεων που προβλέπουν οι προδιαγραφές ATX. Η LEPA δεν αναφέρει πως γίνεται το distribution των rails αλλά ανοίγοντας το PSU το διαπιστώσαμε εύκολα. Οι τρεις hardwired (σταθερές) καλωδιώσεις τροφοδοτούνται από την 12V1. Οι 12V2 και 12V3 τροφοδοτούν την modular πλακέτα με ένα παράξενο συνδυασμό. Στον κάθε 12pin connector όπου κουμπώνουν οι δύο PCIe καλωδιώσεις (οι οποίες διαθέτουν δύο PCIe connectors η κάθε μία) πηγαίνουν και τα δύο 12V rails αλλά το κάθε ένα τροφοδοτεί ξεχωριστό PCIe connector. Οπότε αν θέλετε να δώσετε από ξεχωριστό 12V rail σε δύο VGAs με μονή τροφοδοσία PCIe τότε χρησιμοποιείστε μία μόνο PCI καλωδίωση και όχι και τις δύο, έτσι σίγουρα θα χρησιμοποιείτε ξεχωριστό rail για κάθε VGA. Τέλος, οι περιφερειακές καλωδιώσεις ενώνονται και με τα δύο 12V rails που τροφοδοτούν τo modular PCB.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του G700-MA.


To G700-MA έρχεται μέσα σε μια συσκευασία όπου το κίτρινο χρώμα κυριαρχεί. Στο πίσω μέρος της αναφέρεται ότι το efficiency του αγγίζει το 93%, ένα ιδιαίτερα υψηλό νούμερο. Οι δοκιμές μας θα δείξουν αν το νούμερο αυτό αληθεύει ή είναι άλλο ένα κόλπο του μάρκετινγκ.


Ανοίγοντας τη συσκευασία διακρίνουμε τα παρακάτω.


Τα παρελκόμενα του PSU φαίνονται στην παρακάτω φωτογραφία. Εκτός από τις απαραίτητες modular καλωδιώσεις βρίσκουμε ένα εγχειρίδιο χρήσης, ένα καλώδιο τροφοδοσίας και ένα σετ από βίδες. Ούτε ένα δεματικό καλωδίων δε συνοδεύει το G700-MA, πολύ οικονομία έκανε από ότι φαίνεται η Enermax/LEPA για να ρίξει την τιμή του.

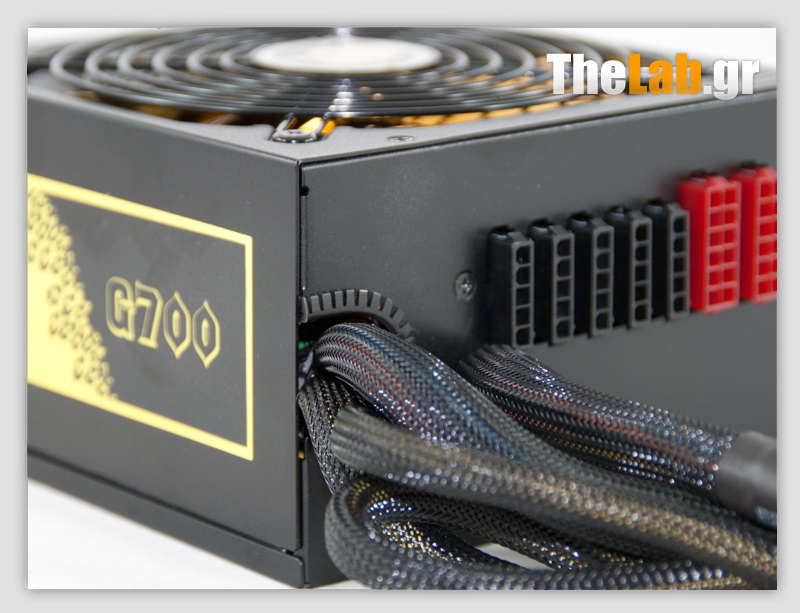

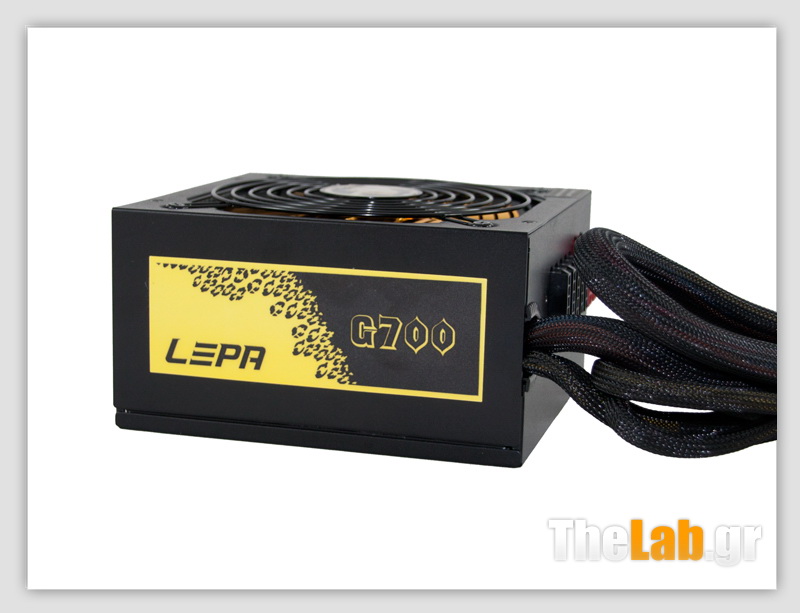

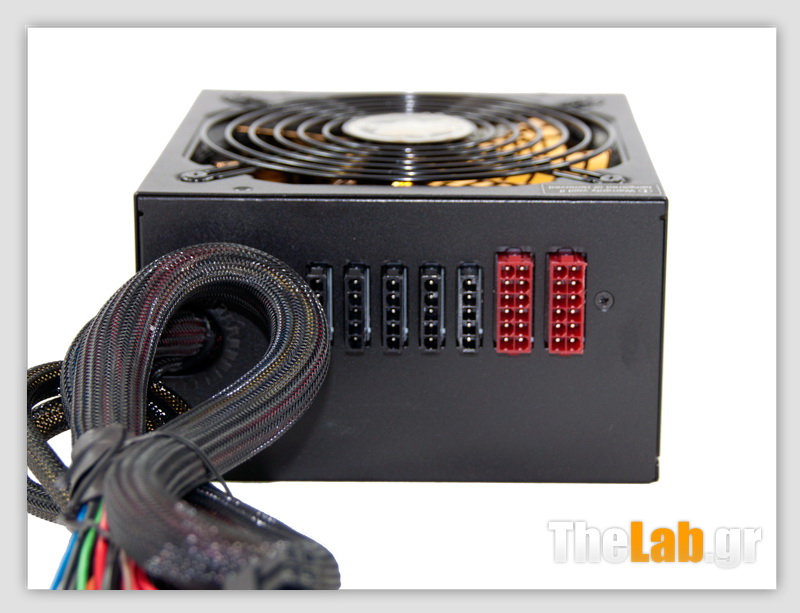

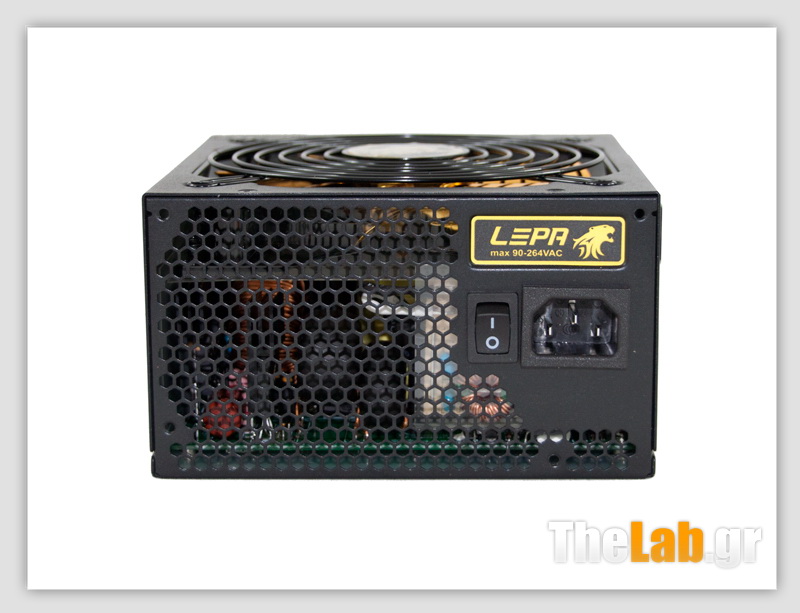

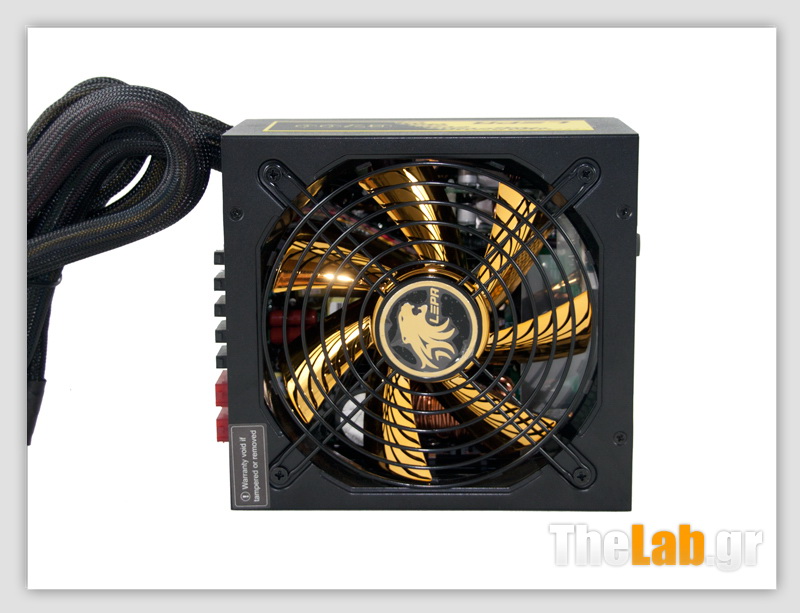

Ακολουθούν μερικές φωτογραφίες του ίδιου του PSU.


Αφαιρώντας τα περιττά διακρίνουμε ένα Enermax Modu87+ χωρίς τα χαρακτηριστικά μπλε heatsinks.

Το πρώτο μέρος του transient/EMI φίλτρου βρίσκεται στεγασμένο σε μια μικρή πλακέτα, ακριβώς πίσω από την υποδοχή AC. Αποτελείται από ένα πηνίο, τέσσερις Υ και έναν Χ πυκνωτές. Το δεύτερο μέρος βρίσκεται πάνω στην κύρια πλακέτα και περιλαμβάνει δύο πηνία και ένα MOV. Αμέσως μετά το transient φίλτρο υπάρχει μια γέφυρα ανόρθωσης, η οποία ψύχεται από μία ψύκτρα.

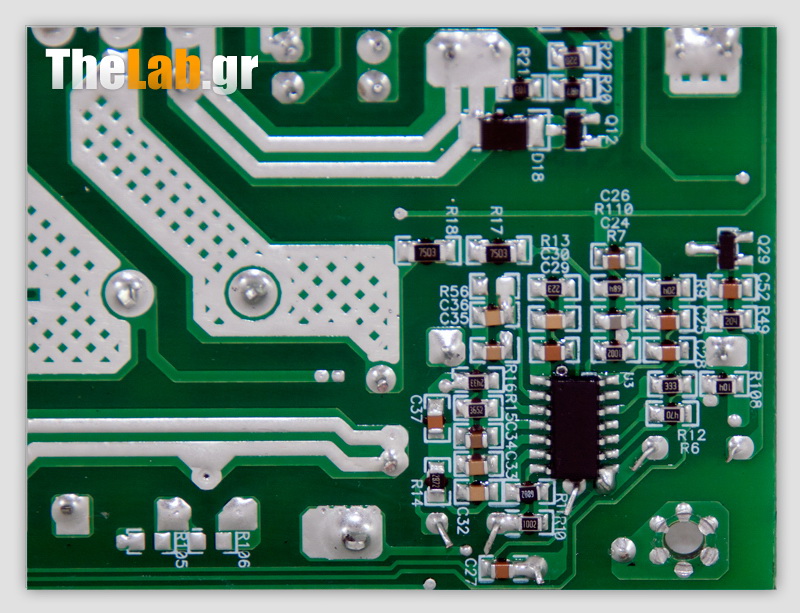

Στη συνέχεια, στο APFC βρίσκουμε δύο mosfets της Toshiba (TK20J60U) και τη δίοδο boost. O πυκνωτής εξομάλυνσης είναι της Rubycon (400V, 470μF, 105 °C). Ως main switchers βρίσκουμε δύο G20N50C σε resonant τοπολογία. Ο ελεγκτής του APFC είναι ένα CM6502 IC και ο αντίστοιχος για τα main switchers είναι ένα CM6901X, το οποίο σε χαμηλά φορτία δουλεύει σε PWM mode και σε υψηλά σε FM mode. Και τα δύο αυτά ολοκληρωμένα βρίσκονται κολλημένα στην πίσω πλευρά της κύριας πλακέτας.


CM6502 APFC controller

Στο δευτερεύον μέρος τώρα χρησιμοποιείται "synchronous design", κάτι που σημαίνει ότι για την ανόρθωση των +12V δε χρησιμοποιούνται δίοδοι Schottky αλλά mosfets, κάτι που επιφέρει ευεργετικά αποτελέσματα στο efficiency. Έτσι βρίσκουμε τέσσερα IRFB3206 mosfets. Στη συνέχεια από τα +12V παράγονται τα 5V/3.3V με τη βοήθεια δύο DC-DC converters. Σε κάθε DC-DC converter βρίσκουμε από έναν ελεγκτή APW7073 και από τρία APM2556N mosfets. Ένα παρατηρητικό μάτι θα διακρίνει επίσης ότι στο δευτερεύον δεν υπάρχουν καθόλου toroidal coils. Αυτό συμβαίνει διότι δε χρειάζονται στην resonant τοπολογία, έτσι και τα τέσσερα mosfets που ανορθώνουν τα +12V χρησιμοποιούνται για direct rectification και δε χρειάζεται τα μισά από αυτά να εκτελούν χρέη free-wheeling, μιας και δεν υπάρχει κάποιο coil για να εκφορτιστεί. Όλοι οι πυκνωτές στο δευτερεύον είναι της Nippon Chemi-Con και εκτός από ηλεκτρολυτικούς βρίσκουμε και αρκετούς πολυμερικούς.


Στην κάθετη πλακέτα (αριστερά) που διακρίνεται υπάρχει ένα PS231 που αναλαμβάνει τις προστασίες του PSU. Υποβοηθάτε από ένα LM339, το οποίο βρίσκεται πάνω στην κύρια πλακέτα

Η ποιότητα των κολλήσεων τόσο της modular όσο και της κύριας πλακέτας είναι αρκετά καλή, χωρίς να φτάνει ωστόσο την κορυφαία ποιότητα των Delta/Seasonic PSUs.


Στο πίσω μέρος της modular πλακέτας βρήκαμε και έναν μοναχικό πολυμερικό πυκνωτή, καμουφλαρισμένο με θερμοσυστελλόμενο

Ο ανεμιστήρας, τι έκπληξη, φέρει το λογότυπο της Enermax! Εκτελεί υποδειγματικά τη δουλειά του και σχετικά αθόρυβα (γιατί υπάρχουν και πολλοί που με τη λέξη αθόρυβα χαρακτηρίζουν το πέταγμα πεταλούδας).


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Στην άκρη περιμένουν ανυπόμονα τρία Array 3711 electronic loads (300W έκαστο), τα οποία αναμένουν άλλα έξι για να συμπληρωθεί η ομάδα, ένας παλμογράφος Rigol 1052E και ένα fixture που παρέχει όλους τους απαραίτητους connectors για τη διασύνδεση του, προς δοκιμή, PSU με όλα τα παραπάνω.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του G700-MA (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Ιδιαίτερα υψηλό efficiency και σφιχτό voltage regulation στα +12V είναι τα δύο πιο δυνατά σημεία του G700-MA. Επίσης το PSU κατάφερε και έδωσε τη μέγιστη ισχύ του χωρίς δράματα ακόμη και όταν η θερμοκρασία μέσα στο hot box ανέβηκε στους 54.1 °C!

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του G700-MA σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Μόνο στο test#1 το efficiency βρίσκεται κάτω από το ψυχολογικό όριο του 80%. Στα #2 και #3 το efficiency εκτοξεύεται.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε idle η κατανάλωση δεν είναι ιδιαίτερα υψηλή αλλά ούτε και χαμηλή. Βέβαια αυτό δεν είναι κάτι που θα σας κάνει να χάσετε τον ύπνο σας μιας και την αναφέρουμε κυρίως για εγκυκλοπαιδικούς λόγους, διότι σε ένα σύστημα όταν το PSU βρίσκεται σε λειτουργία (switched on) δεν πρόκειται ποτέ να δουλέψει σε idle mode μιας και πάντα θα υπάρχει ένα ελάχιστο φορτίο στα rails του κυρίως από την μητρική πλακέτα και τα διάφορα ανεμιστήρια. Η κατανάλωση σε standby mode τώρα (αυτή πρέπει να σας ενδιαφέρει) βρίσκεται κάτω από το όριο του 1W που θεσπίζει η Ευρωπαϊκή οδηγία του 2010. To 2013 όμως που το όριο θα κατέβει στο 0.5W.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του G700-MA σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τρία γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
LEPA G700-MA
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

] Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
LEPA G700-MA
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

Το LEPA G700-MA τα πήγε ιδιαίτερα καλά στις παραπάνω δοκιμές. Μπορεί η τάση των +12V να παρουσίασε μια αρκετά μεγάλη πτώση τάσης στο δεύτερο μέρος των δοκιμών, αλλά παρόλα αυτά κρατήθηκε σε αρκετά καλά επίπεδα και πολύ μακριά από τα όρια. Οι τάσεις των 5V και 3.3V (minor rails) βρίσκονταν πάντα εντός ορίων.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
LEPA G700-MA
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
LEPA G700-MA
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Στις turn on transient δοκιμές τα αποτελέσματα ήταν ιδιαίτερα καλά μιας και δεν παρατηρήσαμε καμιά εμφανής αιχμή. Ακόμη και στο turn on με πλήρες φορτίο το G700-MA δεν αντιμετώπισε κανένα απολύτως πρόβλημα (και με ambient κοντά στους 50 °C).

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του G700-MA. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Το υψηλό ripple στα test#1 και CL1 οφείλεται στην resonant τοπολογία που χρησιμοποιεί το PSU, η οποία σε χαμηλά φορτία αναγκάζει τα κύρια switchers να δουλεύουν σε PWM mode και σε υψηλότερα σε FM mode. Όσον αφορά τις τιμές του ripple γενικότερα τώρα, αυτές βρίσκονται πολύ κάτω από τα όρια και σε γενικές γραμμές είναι χαμηλές, αν και όχι από τις χαμηλότερες που έχουμε δει.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
LEPA G700-MA
Full Load
+12V	5V	3.3V
CL2 test
+12V	5V	3.3V

Το LEPA G700-MA τα πήγε ιδιαίτερα καλά σε όλες τις δοκιμές που πραγματοποιήσαμε, κάτι που το αναμέναμε μιας και είναι απολύτως ίδιο με το πολύ καλό Enermax Modu 87+ 700W, με τη διαφορά όμως ότι η τιμή του είναι χαμηλότερη. Πραγματικά δεν μπορούμε να καταλάβουμε γιατί η Enermax δημιούργησε αυτό τον εσωτερικό ανταγωνισμό στη σειρά Modu 87+, αλλά από την άλλη δεν πρέπει να παραπονιόμαστε μιας και αυτό βγήκε προς καλό του τελικού αγοραστή. Το G700-MA είναι ένα πολύ καλό semi-modular PSU, εξοπλισμένο με πλήθος καλωδιώσεων, ιδιαίτερα υψηλό efficiency και επαρκή ισχύ για να καλύψει όλες τις ενεργειακές ανάγκες ενός συστήματος με δύο μονοπύρηνες κάρτες γραφικών. Ακόμη και όταν το ψήσαμε μέσα στο hot box αυτό δεν παραπονέθηκε αλλά συνέχισε να δουλεύει απροβλημάτιστα ακόμη και σε συνθήκες πλήρους φορτίου. Το μόνο πρόβλημα που εντοπίσαμε ήταν η μεγάλη διακύμανση του 3.3V rail, αλλά το καλό είναι το συγκεκριμένο rail δε ζορίζεται ιδιαίτερα από τα σύγχρονα συστήματα. Τέλος, ελπίζουμε να δούμε τα PSUs της LEPA σύντομα στην Ελλάδα και σε καλές τιμές.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του G700-MA της LEPA είναι τα παρακάτω:

Πλεονεκτήματα


• Υψηλό efficiency ακόμη και σε πολύ χαμηλά φορτία
• Πέρασε με επιτυχία όλα τα Advanced Transient Tests
• Χαμηλό ripple σε full load και στο CL2 test (full load στα +12V και minor load στα 5/3.3V)
• Σφιχτό voltage regulation στα +12V
• Μεγάλο πλήθος παρεχόμενων καλωδιώσεων/connectors
• Τίμιος λόγος επιδόσεων/τιμής

Μειονεκτήματα


• Η διακύμανση (deviation) που καταγράψαμε στα 3.3V ξεπερνάει το 5%

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το LEPA G700-MA είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την LEPA/Enermax για τη διάθεση του δείγματος.
