Η έλευση ενεργοβόρων καρτών γραφικών, όπως η GTX-480 της Nvidia, αναγκαστικά θα στρέψει ένα μεγάλο σύνολο χρηστών προς την αγορά τροφοδοτικών (PSUs) με μεγάλη ισχύ (1000W και ακόμη περισσότερων για 2/3-SLI). Στη σημερινή παρουσίαση θα δοκιμάσουμε ένα 1200αρι PSU της In Win, μιας αρκετά παλιάς εταιρίας (έτος ίδρυσης 1986) η οποία όμως παραμένει σχετικά άγνωστη στην ελληνική αγορά. H In Win εκτός από PSUs ασχολείται και με την κατασκευή κουτιών υπολογιστών (cases) καθώς και μέσων αποθήκευσης (storage devices). To In Win Commander 1200 (IRP-COM1200) θα αποτελέσει λοιπόν το αντικείμενο της σημερινής δοκιμής. Το εν λόγω PSU είναι κατασκευασμένο από την Channel Well (CWT) και ακολουθεί τη σχεδίαση PUC, όπου δύο ξεχωριστά PSUs φιλοξενούνται στο ίδιο σασί. Την ίδια σχεδίαση (PUC) ακολουθούν και άλλα γνωστά PSUs όπως τα Thermaltake Toughpower 1000, 1200 και 1500, Corsair HX1000W κ.α. Αν και η σχεδίαση PUC στις μέρες μας θεωρείται ξεπερασμένη πια, με κυριότερο μειονέκτημά της να αποτελεί το ότι σε πλήρες φορτίο το ripple αυξάνεται δραματικά εντούτοις πολλά καλά PSUs, με χαρακτηριστικότερα αυτά που αναφέραμε προηγουμένως, τη χρησιμοποιούν. Οπότε αυτή η παρουσίαση θα ενδιαφέρει ιδιαίτερα τους (μελλοντικούς) κατόχους των παραπάνω PSUs, μιας και οι διαφορές μεταξύ των μοντέλων που ακολουθούν τη σχεδίαση PUC είναι μηδαμινές. Αρκετά όμως είπαμε (γράψαμε), ήρθε η ώρα να ανέβει το IRP-COM1200 στον πάγκο δοκιμών και να παλέψει με τον Fagana.




Τα κύρια χαρακτηριστικά του IRP-COM1200 παραθέτονται στον παρακάτω πίνακα.

Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του IRP-COM1200, modular (αφαιρούμενες) και μη.

Όπως βλέπετε υπάρχουν 6 PCIE καλωδιώσεις οι οποίες μοιράζονται ανάμεσα στα 2 ζευγάρια των 12V rails (12V1-12V4, 12V2-12V3). Αν θέλετε να χρησιμοποιήσετε 3 κάρτες γραφικών, που απαιτούν 2 PCIE τροφοδοσίες η κάθε μία, τότε αναγκαστικά η μία κάρτα θα παίρνει τροφοδοσία και από τα 2 κύρια ανεξάρτητα rails των 12V, κάτι που δεν είναι και τόσο καλό μιας και τα τελευταία, λόγω PUC design, παράγονται από 2 ξεχωριστά PSUs που απλώς βρίσκονται κάτω από την ίδια στέγη. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του IRP-COM1200. Όπως σε κάθε PSU που ακολουθεί το CWT PUC design έτσι και στο Commander τα 5 και 3.3V δεν είναι "δεμένα" μεταξύ τους αλλά με ένα ζευγάρι 12V rails.

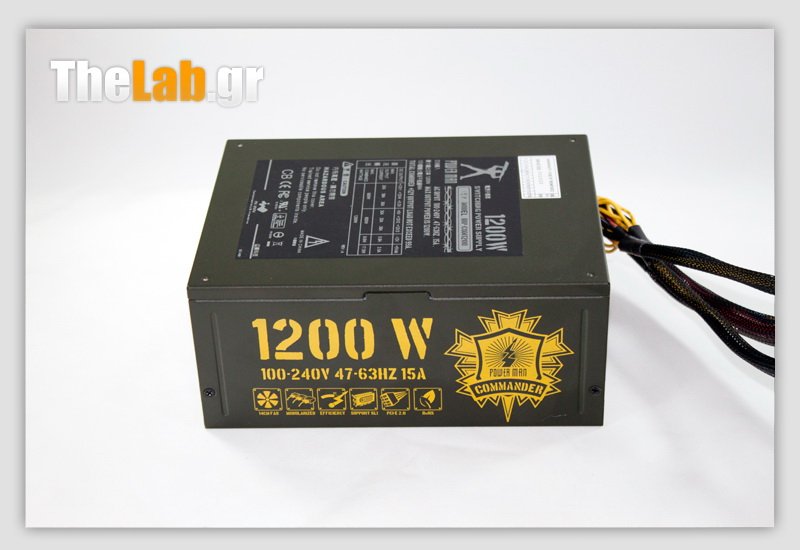

Η πολεμική συσκευασία του IRP-COM1200, παρόλο που φοράει χρώματα παραλλαγής δεν μπορεί να κρύψει τον όγκο της. Πάντως εμάς μας άρεσε!




Ακόμη και το λιτό εγχειρίδιο χρήσης του IRP-COM1200 θυμίζει πολεμικό χάρτη.


1200 και 1500 συνοδεύονται από το ίδιο manual




Παρακάτω μερικές φωτογραφίες από τα συνοδευτικά του IRP-COM1200.


Η πρώτη θήκη είναι για το PSU και η δεύτερη για τις modular καλωδιώσεις



To manual, οι modular καλωδιώσεις, το καλώδιο τροφοδοσίας και 4 βίδες. Επίσης μερικά άσπρα δεματικά που δε φαίνονται στη φωτογραφία συνοδεύουν το PSU




Ακολουθούν τώρα και μερικές φωτογραφίες του Commander!


Οι κόκκινες υποδοχές είναι το 12V3 rail, οι μπλε το 12V4 και οι υπόλοιπες το 12V1. To 12V2 έχει μόνο τους EPS/P4 connectors, οι οποίοι είναι στις σταθερές (captive) καλωδιώσεις



Μας χαροποίησε ιδιαίτερα η ύπαρξη διακόπτη On/Off




Ανοίγοντας το IRP-COM1200 παρατηρούμε αμέσως το πράσινο χρώμα των μετασχηματιστών, κάτι που είναι χαρακτηριστικό γνώρισμα της κατασκευάστριας CWT. Επίσης, όπως μπορείτε να δείτε στην πιο κάτω φωτογραφία το PSU αποτελείται στην ουσία από δύο μικρότερα PSUs τα οποία βρίσκονται τοποθετημένα το ένα δίπλα στο άλλο και μοιράζονται μόνο το transient φίλτρο και τη γέφυρα ανόρθωσης. Στη συνέχεια οι δρόμοι τους χωρίζουν και τo ένα παράγει τα δυο 12V rails (12V1-12V4) καθώς και τα 3.3V και τα άλλο τα υπόλοιπα δύο 12V rails (12V2-12V3) και τα 5V.




To transient φίλτρο, ως συνήθως, ξεκινάει πίσω από την AC υποδοχή και περιλαμβάνει 1 X και 2 Y πυκνωτές. Η συνέχειά του πάνω στην κεντρική πλακέτα αποτελείται από 2 πηνία, ένα βαρίστορ και 1 Χ και 2 Υ πυκνωτές.


Την macho εμφάνιση του Commander καταστρέφουν τα ροζ θερμοσυστελλόμενα των πηνίων του transient φίλτρου




Τα 5VSB παράγονται από μια μικρή ξεχωριστή πλακέτα η οποία ενώνεται με την κύρια πλακέτα με τη βοήθεια μερικών καλωδιώσεων. Δεν υπήρχε βλέπετε χώρος για τα 5VSB πάνω στην κύρια πλακέτα.




Mέχρι και τις δύο γέφυρες ανόρθωσης (GBU1506) όλα είναι κοινά. Από εκεί και πέρα το κάθε 600αρι PSU, που υπάρχει μέσα στο IRP-COM1200, ακολουθεί το δικό του δρόμο.


Η άλλη γέφυρα βρίσκεται από την πίσω πλευρά της ψύκτρας




Αφού υπάρχουν 2 ξεχωριστά PSUs μέσα στο ίδιο case λογικό είναι να υπάρχουν και 2 APFC κυκλώματα, οπότε συνολικά υπάρχουν 2 πηνία και 2 πυκνωτές εξομάλυνσης για τα APFCs. Οι πυκνωτές είναι της Hitachi και είναι rated για 85C.




Στην πιο κάτω φωτογραφία διακρίνεται το πίσω μέρος της πλακέτας που φιλοξενεί το ολοκληρωμένο PS229, το οποίο ελέγχει το δευτερεύων μέρος του ενός από τα 2 PSU. Στο δεύτερο PSU υπάρχει φυσικά μια παρόμοια πλακέτα. Δίπλα από την κάθετη πλακέτα διακρίνονται μερικοί ηλεκτρολυτικοί πυκνωτές της Chemi-Con.




Στην modular πλακέτα από ότι φαίνεται κάποιος άφησε το κολλητήρι παραπάνω από ότι έπρεπε, με αποτέλεσμα να σημαδέψει την μπροστινή και άνω πλευρά της. Βέβαια αυτό δεν επηρρεάζει τη λειτουργία της, παρά μόνο την εμφάνισή της (την οποία κρύβει το κουτί).


Στο πάνω μέρος της πλακέτας πρέπει να έφυγε λίγο το κολλητήρι!



Ευτυχώς η πίσω πλευρά της modular πλακέτας δεν έχει σημάδια




Στην επόμενη φωτογραφία διακρίνονται τα 2 VRM (ένα σε κάθε PSU) τα οποία παράγουν τα 5V (δεξί VRM) και 3.3V (αριστερό VRM). Φυσικά οι πυκνωτές που υπάρχουν πάνω στα VRM είναι πολυμερικοί.


H πίσω όψη του 3.3V VRM




Η ποιότητα των κολλήσεων της κύριας πλακέτας κυμαίνεται σε ικανοποιητικά επίπεδα εκτός από μερικά σημεία.


Διακρίνονται τα δύο σημεία στα οποία δεν μας άρεσαν οι κολλήσεις. Το ένα βρίσκεται στο κάτω αριστερό άκρο και το άλλο στο πάνω δεξιό




Τελευταίο αφήσαμε τον ανεμιστήρα που έχει αναλάβει το βαρύ φορτίο της ψύξης του Commander 1200.


Ένας Yate Loon D14BM-12 που προσπαθεί να κρυφτεί!




Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του IRP-COM1200 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Λογικά λόγω της χρήσης DC-DC μετατροπέων που ρυθμίζουν τα 3 βασικά rails ανεξάρτητα το ένα από το άλλο, το regulation θα πρέπει να κυμαίνεται σε πολύ υψηλά επίπεδα. Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το IRP-COM1200. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α (στο σύνολο) και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail. Να σημειώσουμε ότι ενώσαμε τα rails που παράγονται από τις ίδιες βαθμίδες (12V1-12V4, 12V2-12V3) σε δύο μεγαλύτερα (12V1/V4, 12V2/V3) και από εκεί και πέρα θα αναλάβουν τα δύο 12V load banks του Fagana. Ο παραπάνω διαχωρισμός έγινε διότι σε PSUs που ακολουθούν το CWT PUC design, δεν είναι σωστό να συνδέσεις όλα τα 12V rails σε ένα μιας και εδώ δε μιλάμε για virtual rails, αλλά για 2 πραγματικά ανεξάρτητα rails.

Το voltage regulation κυμαίνεται σε αρκετά καλά επίπεδα με μόνη παραφωνία το 3.3V rail που υποχωρεί αισθητά στο test#6. Ευχάριστη έκπληξη είναι το efficiency το οποίο ενώ επίσημα δηλώνετε ως 80 plus (βέβαια πάνω στο κουτί γράφει "up to 88% efficiency") στην ουσία είναι 80 plus Bronze. Τέλος, παρόλο που αναγκάσαμε το Commander να δουλεύει σε πλήρες φορτίο και με θερμοκρασίες που άγγιζαν τους 45C ποτέ δεν παραπονέθηκε, παρά δούλευε υποδειγματικά. Ας δούμε τώρα σε τι επίπεδα κυμαίνεται το efficiency του IRP-COM1200 σε φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 65, 90 και 110W.

Η χαμηλή αποδοτικότητα του IRP-COM1200 σε χαμηλά φορτία ήταν αναμενόμενη, για ένα PSU που βγάζει 1200W και ακολουθεί τη σχεδίαση PUC. Σε αυτές τις μετρήσεις φαίνεται επίσης ότι δε συμφέρει να αγοράσει κάποιος ένα τόσο ισχυρό PSU για ένα PC που την πιο πολύ ώρα δουλεύει σε idle. Η περίσσια ισχύς δεν αποτελεί σε όλες τις περιπτώσεις το ζητούμενο. Πιο κάτω ακολουθεί μια καινούρια προσθήκη στο πρόγραμμα ελέγχου του Fagana. Το Efficiency Chart (Γράφημα Αποδοτικότητας) το οποίο απεικονίζει τις μετρήσεις efficiency που πήραμε κατά τη διάρκεια όλων των δοκιμών που κάναμε στο IRP-COM1200, πλην των CL tests. Τα τελευταία αποφασίσαμε να μην τα ενσωματώσουμε γιατί δεν αντικατοπρίζουν το πραγματικό efficiency των PSUs και επιπλέον θα "μπέρδευαν" το γράφημα.




Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του Commander 1200 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Στα transient tests το IRP-COM1200 τα πήγε πολύ καλά με ένα μικρό spike (5.3V) στα 5VSB και ανεπαίσθητα στα 12V rails. Αυτό δείχνει ότι το transient φίλτρο του PSU κάνει πραγματικά πολύ καλή δουλειά (και πώς να μην κάνει αφού είναι υπερπλήρης).

Και έφτασε η ώρα για τις μετρήσεις ripple. Εδώ θα δούμε αν όντως αληθεύουν οι κατηγορίες για υψηλό ripple σε full load, για τα PSUs που ακολουθούν το PUC design.

Δυστυχώς το ripple δεν είναι μεγάλο μόνο σε full load αλλά ξεκινάει και από σχετικά υψηλές τιμές σε όλα τα rails. Βέβαια μην ξεχνάτε ότι μιλάμε για ένα PSU που ακολουθεί μια σχεδίαση που μετρά αρκετά χρόνια και παρόλα αυτά βρίσκεται ακόμη εντός των ορίων που προβλέπει το ATX. Ο πιο αδύναμος κρίκος σε όλα τα rails είναι αυτό των 3.3V, που στο test#6 μετα δυσκολίας κρατιέται κάτω από το όριο των 50mV. Ακολουθούν τα καθιερωμένα screenshots από τις μετρήσεις ripple.

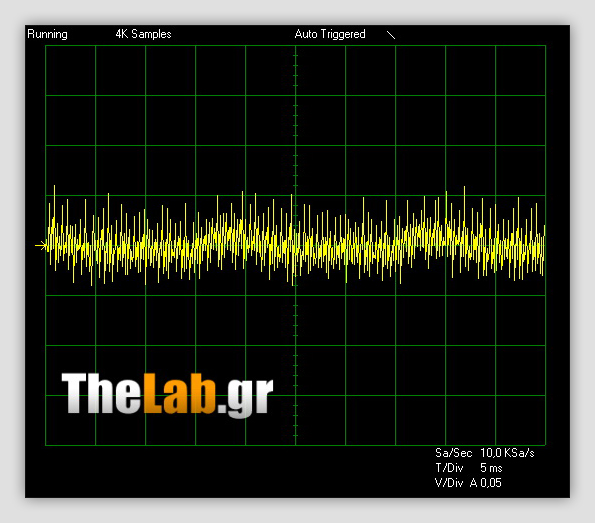

12V1-12V4 ripple (full load)

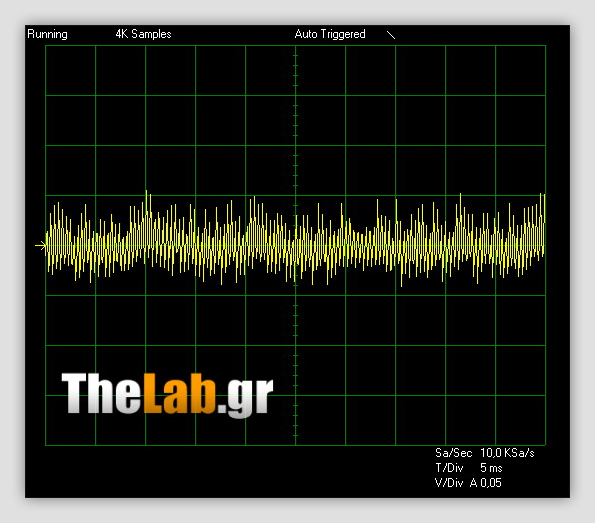

12V2-12V3 ripple (full load)

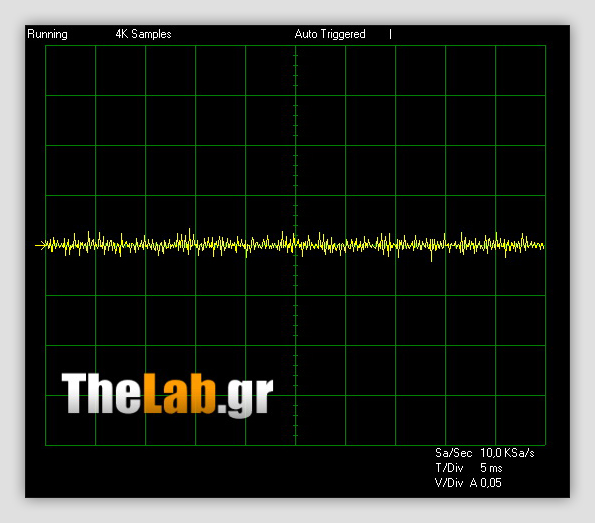

5V ripple (full load)

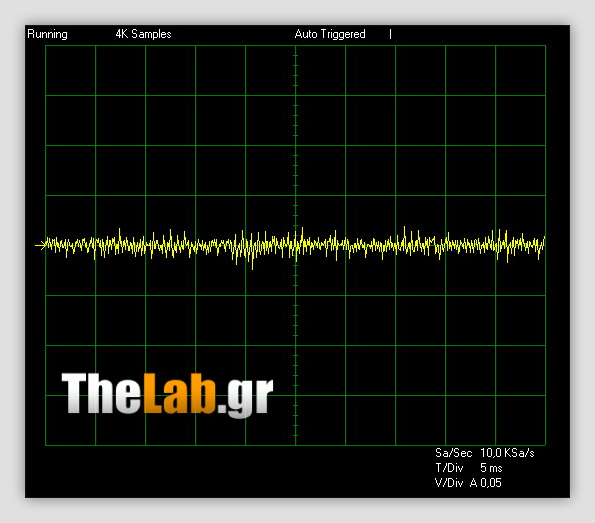

3.3V ripple (full load)






Το IRP-COM1200 της In Win μας άφησε ανάμεικτες εντυπώσεις. Εμφανισιακά μας έκανε θετική εντύπωση και σε γενικές γραμμές το όλο σύνολο αποπνέει έναν αέρα ποιότητας. Το κύριο πρόβλημά του όμως είναι ότι στηρίζεται σε μια ξεπερασμένη τεχνολογικά πλατφόρμα (CWT PUC design) και αυτό φαίνεται και στα αποτελέσματα των δοκιμών. Το κυριότερο πρόβλημά του είναι το ripple, το οποίο μπορεί να είναι κάτω από τα όρια σε όλες τις μετρήσεις που πήραμε αλλά παραμένει σε πολύ υψηλά επίπεδα, σε σχέση με πιο σύγχρονα PSUs. Επίσης, η τιμή του IRP-COM1200 χρειάζεται σίγουρα αναθεώρηση μιας και παραμένει σε πολύ υψηλά επίπεδα. Ενδεικτικά το Thermaltake ToughPower 1200, που είναι ακριβώς το ίδιο PSU, μπορείτε να το βρείτε με μόλις 106€.

Περιληπτικά τα πλεονεκτήματα/μειονεκτήματα του IRP-COM1200 της In Win είναι τα εξής:

Πλεονεκτήματα


• Κατάφερε και απέδωσε τη μέγιστη ισχύ του ακόμη και σε θερμοκρασίες ανω των 44C
• Πλήθος καλωδιώσεων, οι οποίες είναι όλες sleeved και έχουν επαρκές μήκος
• 80 plus Bronze efficiency ενώ η In Win το δηλώνει ως 80 plus
• Πολύ ποιοτική βαφή

Μειονεκτήματα


• Ripple που παρόλο είναι εντός ορίων είναι αρκετά υψηλό για τα δεδομένα των σύγχρονων Hi-End PSUs. Ιδιαίτερα στα 3.3V αγγίζει τα όρια
• Η ποιότητα μερικών κολλήσεων στο εσωτερικό του δεν είναι καλή
• Πολύ υψηλή τιμή η οποία χρήζει επείγουσας αναθεώρησης

Βάση όλων των παραπάνω η βαθμολογία που αποσπά το IRP-COM1200 της In Win είναι:




Σε αυτό το σημείο τελείωσε και η σημερινή παρουσίαση. More to come soon :). Θα θέλαμε να ευχαριστήσουμε θερμά την εταιρία Ιn Win για την παραχώρηση του Commander 1200.
