Enermax Revolution 85+ 1250W (and some fans!)

Στη σημερινή παρουσίαση θα δοκιμάσουμε ακόμη ένα κορυφαίο PSU από την Enermax, το Revolution 85+ 1250W (ERV1250EGT). Το συγκεκριμένο PSU αποτελεί, μέχρι τη στιγμή που γραφόταν αυτό το review, το ισχυρότερο μοντέλο της Enermax. Μπορεί το efficiency του να βρίσκεται ένα σκαλί κάτω από την Gold κατηγορία αλλά μερικοί από τους καλύτερους PSU reviewers το θεωρούν ως ένα από τα κορυφαία mega-PSUs που κυκλοφορούν σήμερα.

Στη συνέχεια της παρουσίασης θα διαπιστώσουμε αν οι επιδόσεις και η ποιότητα του ERV1250EGT συμβαδίζουν με την ιδιαίτερα υψηλή τιμή του.


Για να μην αισθάνεται, το ERV1250EGT, μοναξιά μέσα στην τεράστια κούτα που το φιλοξενούσε και για να έχει κάποιον να πει και καμιά κουβέντα στη διαδρομή (Ιταλία-Μυτιλήνη) η Emernax έριξε μέσα στο δέμα και 3 ανεμιστήρες της. Έτσι, πριν προχωρήσουμε στο κυρίως πιάτο (που φυσικά είναι το PSU) θα σας δείξουμε μερικές φωτογραφίες καθώς και τα χαρακτηριστικά των συγκεκριμένων ανεμιστήρων. Εδώ να σημειώσουμε ότι περιοριζόμαστε στην φωτο-παρουσίαση των ανεμιστήρων διότι δε διαθέτουμε των απαιτούμενο, ειδικό, εξοπλισμό για να τους κάνουμε πλήρες review. Επίσης, να τονίσουμε ότι οι συγκεκριμένοι ανεμιστήρες δεν αποτελούν μέρος των συνοδευτικών του συγκεκριμένου PSU. Όπως θα δείτε στη σελίδα 4 όμως, στα παρελκόμενα του ERV1250EGT υπάρχει ένας ανεμιστήρας, ο οποίος αποτελεί ένα δωράκι της Enermax προς τους μελλοντικούς αγοραστές του PSU. Περισσότερα γι αυτόν τον ανεμιστήρα στη συνέχεια του review.


Ακολουθούν μερικές φωτογραφίες και οι αντίστοιχοι πίνακες που απεικονίζουν τα επιμέρους χαρακτηριστικά του κάθε ανεμιστήρα.




T.B.SILENCE 12cm - UCTB12
Speed	900 RPM
Airflow	71.54 m3/h
Static Preasure	0.828 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	11 dBA
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector 1 x 3 to 4 pin connector
Various Characteristics	twister bearing detachable blades batwings blade design for extra airflow

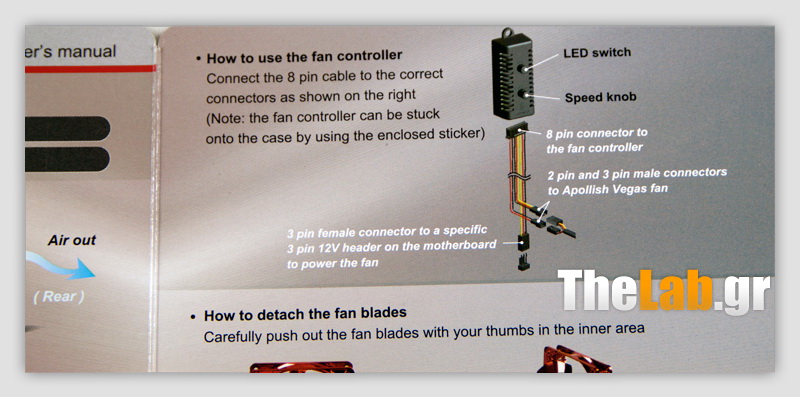

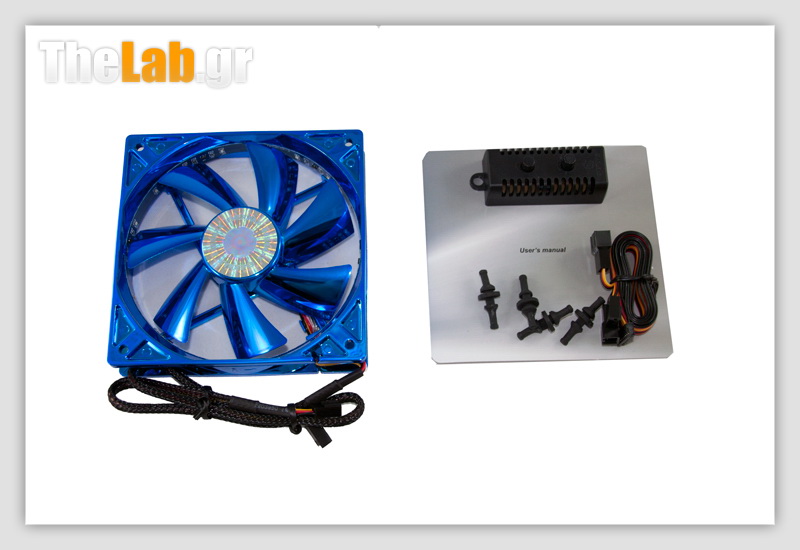

Apollish Vegas-12cm UCAPV12A
Speed	800 - 2000 RPM
Airflow	55.61 - 143.72 m3/h
Static Preasure	0.971 - 2.383 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	16 dBA (min)
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector
Various Characteristics	7-mode led twister bearing detachable blades manual speed control



Cluster 12cm - UCCL12
Speed	500 - 1200 RPM
Airflow	26.51 - 53.02 m3/h
Static Preasure	0.483 - 1.073 mm-H2O
Rated Voltage	12V
MTBF	100.000 hrs
Noise	8 - 14 dBA
Dimensions	120 * 120 * 25
Connector	1 x 3 pin connector 1 x 3 to 4 pin connector
Various Characteristics	twister bearing detachable blades batwings blade design for extra airflow White LIGHTNING LED on/off PWM fan speed control



Τα κύρια χαρακτηριστικά του ERV1250EGT παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του ERV1250EGT.


Οι καλωδιώσεις/connectors που παρέχονται είναι πάρα πολλές και θα καλύψουν όλες τις ανάγκες του μελλοντικού αγοραστή. Ενδεικτικά, μέχρι και 4 hi-end VGAs μπορούν να τροφοδοτηθούν από το ERV1250EGT, μιας και είναι από τα λίγα PSUs που διαθέτουν 8 PCI-e connectors. Τέλος, θα μέναμε ακόμη πιο πολύ ικανοποιημένοι αν η απόσταση μεταξύ των SATA connectors ήταν κατά τι μεγαλύτερη, αν και πιστεύουμε ότι η Enermax επίτηδες την κράτησε 100mm διότι με 4 SATA connectors σε κάθε καλωδίωση το συνολικό μήκος θα μεγάλωνε επικίνδυνα και το ίδιο και η ωμική αντίσταση της ίδιας της καλωδίωσης (οδηγώντας σε πτώσεις τάσεων).

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του ERV1250EGT.


Έχουμε έξι +12V rails με αρκετά υψηλό OCP (34-45A) έτσι ώστε να μην υπάρχει πρόβλημα όταν τροφοδοτούνται ενεργοβόρες (και υπερχρονισμένες) VGAs (GTX580, 5970 κτλ.). Όπως είναι φυσικό, για ένα σύγχρονο PSU, το σύνολο της μέγιστης ισχύς μπορεί να αποδοθεί αποκλειστικά και μόνο από τα +12V αν χρειαστεί. Αν δεν είχαμε δοκιμάσει το Silverstone ST1500 θα είχαμε εντυπωσιαστεί από τα combined 104A των +12V rails.

Το ERV1250EGT έρχεται μέσα σε μια μικρή (για τα κυβικά του) συσκευασία.


Ανοίγοντας τη συσκευασία διακρίνουμε δύο μικρότερες.


Όπως βλέπετε στα παρελκόμενα του PSU υπάρχει και ένας ανεμιστήρας, δώρο από την Enermax. Περισσότερα γι αυτόν παρακάτω

Όλα τα παρελκόμενα του PSU φαίνονται στην παρακάτω φωτογραφία.


Και μια πιο κοντινή φωτογραφία του ανεμιστήρα που θα πάρετε δώρο μαζί με το PSU.


Ακολουθεί ένας πίνακας με τα χαρακτηριστικά του πιο πάνω ανεμιστήρα


Ας δούμε όμως και το ERV1250EGT. Όπως θα διαπιστώσετε από τις πιο κάτω φωτογραφίες δείχνει (και είναι) πολύ ποιοτικό.


Δίπλα ακριβώς στο διακόπτη on/off υπάρχει ένα led λειτουργίας. Όταν αυτό είναι πορτοκαλί τότε το PSU είναι σε standby mode, όταν είναι πράσινο το PSU λειτουργεί κανονικά και όταν είναι κόκκινο τότε κάποια από τις προστασίες του PSU έχει ενεργοποιηθεί (και αυτό φυσικά έχει σταματήσει να λειτουργεί)

Ήρθε η ώρα να ξεντύσουμε το μεγάλο Enermax.


Η AC υποδοχή εμπεριέχει ένα line filter και κάτω από αυτό υπάρχει ένας επιπλέον X πυκνωτής. Στο δεύτερο μέρος του transient φίλτρου, πάνω στην κεντρική πλακέτα βρίσκουμε 3 πηνία, 1 MOV και 1 X πυκνωτή. Δεν υπάρχουν Υ πυκνωτές εδώ αλλά σίγουρα το line filter στην AC υποδοχή διαθέτει.


Στο APFC υπάρχουν 4*SPW24N60C3 mosfets και μια δίοδος. Την εξομάλυνσης της τάσης, πριν τα main switchers, την έχουν αναλάβει 3 πυκνωτές της Matsushita/Panasonic (220μF, 400V, 85C).


Main switchers είναι δύο ζευγάρια mosfets της Toshiba (Κ20J60U) σε double forward τοπολογία το κάθε ζευγάρι. Ποιο κάτω συναντάμε 2 μετασχηματιστές σε σειρά και στη συνέχεια τα mosfets που αναλαμβάνουν την παραγωγή των +12V (8*FB3307).


Διακρίνονται τα δύο πηνία για το regulation των +12V καθώς και οι ηλεκτρολυτικοί της Chemi-Con για το φιλτράρισμα του ίδιου rail. Στο δευτερεύον όλοι οι πυκνωτές είναι 105C

Όλες τις προστασίες του PSU τις έχουν αναλάβει οι παρακάτω πλακέτες.


Σε αυτή την πλακέτα στεγάζεται και ο PWM controller, ένας Unitrode 28220



Σε αυτή την πλακέτα υπάρχει και το κύκλωμα ελέγχου του ανεμιστήρα

Τα 5V και 3.3V παράγονται από τα +12V με τη χρήση DC-DC converters. Και οι δύο DC-DC converters βρίσκονται πάνω στην modular πλακέτα, μια τακτική που χρησιμοποιεί και η Seasonic στα PSUs της σειράς X και αποσκοπεί στην ελαχιστοποίηση των απωλειών, λόγω της μη χρήσης καλωδιώσεων για την μεταφορά των 5V και 3.3V στην modular πλακέτα.


Ο κάθε DC-DC converter διαθέτει έναν ελεγκτή APW7073 και τρία APM2510N

Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε μερικούς πολυμερικούς πυκνωτές, για τους DC-DC converters και δύο ηλεκτρολυτικούς, Chemi-Con, για το φιλτράρισμα των DC τάσεων των modular connectors

Η ποιότητα των κολλήσεων στην κεντρική πλακέτα σε μερικά σημεία κρίνεται μέτρια, στα υπόλοιπα είναι καλή.


Τελευταίος, όπως πάντα, ο ανεμιστήρας του PSU. Κατασκευαστής του είναι η Globefan. Τα κυριότερα χαρακτηριστικά του είναι τα εξής:


• 40.4dbA (max)
• 1800RPM (max)
• 95.8CFM (max)

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του ERV1250EGT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency κυμαίνεται σε πολύ υψηλά επίπεδα ακόμη και σε μεγάλες ambient θερμοκρασίες και με πλήρες φορτίο. Επίσης, ακόμη και στα test#6 και CL2 όπου το hot bοx είχε μετατραπεί σε φούρνο, ο ανεμιστήρας του PSU δεν έκανε ενοχλητικό θόρυβο, αντιθέτως θα μπορούσαμε να τον χαρακτηρίσουμε ήσυχο. Το voltage regulation τώρα δεν είναι και από τα καλύτερα που έχουμε δει. Ιδιαίτερα τα 3.3V παρουσιάζουν μεγάλη πτώση τάσης και πλησιάζουν επικίνδυνα το όριο στο test#6.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του ERV1250EGT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.


Όπως είναι φυσικό για ένα PSU με τόσο μεγάλη ισχύς, σε μικρά φορτία το efficiency δεν είναι και ότι καλύτερο. Μόνο στο test#3 το efficiency καταφέρνει και ξεπερνάει το 80%.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


Σε idle η κατανάλωση του ERV1250EGT είναι αρκετά μικρή σε σχέση με αυτή των άλλον 1200W PSUs που δοκιμάσαμε πρόσφατα (Corsair AX1200, Antec HCP-1200). Σε standby όμως είναι αρκετά μεγάλη και δε συμμορφώνεται με την με την πιο πρόσφατη European ERP (Energy-Related Products) οδηγία, η οποία αναφέρει ότι σε standby mode η κατανάλωση δεν πρέπει να υπερβαίνει το 1W. Βέβαια η ανωτέρω οδηγία εκδόθηκε το 2010 και το ERV1250EGT βγήκε στην αγορά το 2009.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του ERV1250EGT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
ERV1250EGT
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
ERV1250EGT
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Στις Advanced Transient δοκιμές το ERV1250EGT τα πήγε πολύ καλά. Οι πτώσεις τάσεις ήταν σχετικά μικρές και μόνο στις δοκιμές που ξεκινούν από 50% φορτίο τα 3.3V βγήκαν εκτός ορίων. Για το τελευταίο βέβαια δεν οφείλεται η πτώση τάσης (που δεν ήταν ιδιαίτερα μεγάλη) αλλά το voltage regulation που με 50% φορτίο διατηρεί την τάση του 3.3V rail αρκετά χαμηλά. Αν αυτή ήταν πιο κοντά στην κανονική τιμή της (τα 3.3V δηλαδή) τότε το συγκεκριμένο rail δε θα έβγαινε εκτός ορίων.

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
ERV1250EGT
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
ERV1250EGT
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Η απόδοση και στις τρεις turn on transient δοκιμές που πραγματοποιήσαμε υπήρξε πολύ καλή, σχεδόν τέλεια. Αν δεν υπήρχαν τα ανεπαίσθητα spikes που μόλις διακρίνονται παραπάνω η λέξη σχεδόν θα είχε φυσικά παραληφθεί.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του ERV1250EGT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


To ripple μπορεί να μην κυμαίνεται σε τόσο χαμηλά επίπεδα όσο αυτά των HCP-1200 και AX1200, αλλά εντούτοις θεωρείται μικρό, δεδομένου κιόλας ότι στα tests #6 και CL2 (όπου σημειώνονται και οι υψηλότερες τιμές) "τραβάμε" από τα +12V κοντά στα 100A!

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
ERV1250EGT
Full Load
+12V	5V	3.3V

Το ERV1250EGT, μέχρι την έλευση των Modu87+ 1300 και 1500, αποτελεί το ισχυρότερο PSU της Enermax. Η ποιότητα κατασκευής του είναι εξαιρετική και οι επιδόσεις του κυμαίνονται σε πολύ υψηλά επίπεδα. Πιο αναλυτικά το efficiency, παρόλη την τεράστια ισχύ του, είναι πολύ υψηλό και το ripple καταφέρνει και διατηρείται σε χαμηλά επίπεδα, ακόμη και με φορτία μεγαλύτερα των 1200W και με ambient θερμοκρασίες που ξεπερνούν τους 40C. Κατά τη διάρκεια των δοκιμών το ERV1250EGT ανταποκρίθηκε άνετα σε φορτία κοντά στα 1300W, κάτι που δείχνει ότι ακόμη και με 4 hi-end VGAs συνδεδεμένες στους 8 PCIe connectors που διαθέτει, δεν πρόκειται να αντιμετωπίσει κανένα απολύτως πρόβλημα. Το πιο αξιοσημείωτο τώρα μειονέκτημα που εντοπίσαμε στο ERV1250EGT είναι το voltage regulation στα 3.3V, που πλησιάζει επικίνδυνα το όριο του 5%. Αν ήταν λίγο καλύτερο τότε ίσως να μην έβγαινε εκτός ορίων (το 3.3V rail) στο δεύτερο μέρος (50% load) των Advanced Transient Tests.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του ERV1250EGT της Enermax είναι τα παρακάτω:

Πλεονεκτήματα


• Άπλετη ισχύς
• Χαμηλό Ripple
• Υψηλό Efficiency
• Πολύ καλή απόδοση των +12V και 5V στις Advanced Transient δοκιμές
• Ήσυχη λειτουργία ακόμη και με >40C θερμοκρασία μέσα στο hot box (και πλήρες φορτίο)
• Πληθώρα καλωδιώσεων/connectors. Από τα λίγα PSUs που διαθέτουν 8 PCIe connectors

Μειονεκτήματα


• Τιμή
• Θα θέλαμε λίγο πιο σφιχτό voltage regulation στα 5V και 3.3V
• Η κατανάλωση σε stand by είναι διπλάσια από το όριο που θεσπίζει η Ευρωπαϊκή Κοινοτική οδηγία ERP (Energy-Related Products) (σημ. το ERV1250EGT κυκλοφόρησε το 2009 και η κοινοτική οδηγία βγήκε στις αρχές του 2010)
• Η πτώση τάσης των 3.3V στις Advanced Transient δοκιμές (με 50% συνολικό φορτίο) ξεπέρασε το όριο που προβλέπει το ATX πρότυπο

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το ERV1250EGT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.
