Enermax Modu87+ 900W review. Το κορυφαίο Gold PSU της Enermax

Η Enermax, ένας από τους καλύτερους και μεγαλύτερους κατασκευαστές PSUs στον κόσμο, μέχρι στιγμής δε διέθετε Gold PSU με ισχύ μεγαλύτερη των 800W. Με τον ανταγωνισμό να εμφανίζει ήδη 1200αρια Gold PSUs, έπρεπε να κάνει κάτι. Έτσι, προσφάτως, παρουσίασε το Modu87+ 900W (EMG900EWT) και σε λίγο καιρό αναμένονται και τα ισχυρότερα μοντέλα της σειράς Modu87+, τα οποία φημολογούνται ότι θα έχουν ισχύ μέχρι και 1500W! Αν καταφέρει πάντως και βγάλει 1500αρι Gold, τότε θα είναι άξια συγχαρητηρίων μιας και όσο ανεβαίνει η ισχύς τόσο δυσκολότερο είναι να κρατηθεί το efficiency σε υψηλά επίπεδα.

Στη σημερινή παρουσίαση θα δοκιμάσουμε το EMG900EWT, ένα PSU που η τιμή του (294€) το κατατάσσει στα ακριβότερα PSUs που κυκλοφορούν αυτή τη στιγμή στην αγορά. Αυτό που μένει να δούμε αν και οι επιδόσεις του συμβαδίζουν με την υπερ-υψηλή τιμή του.


Τα κύρια χαρακτηριστικά του EMG900EWT παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του EMG900EWT.


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του EMG900EWT.


Όπως βλέπετε μπορεί να δώσει την πλήρη ισχύ του στα +12V αν χρειαστεί, κάτι που μαρτυρά την ύπαρξη DC-DC converters για την παραγωγή των 5 και 3.3V.

Το EMG900EWT έρχεται μέσα σε μια παρόμοια συσκευασία, με αυτή που συνόδευε και το EMG500 που είχαμε κάνει review.


Τα παρελκόμενα του EMG900EWT αποτελούν μία θήκη για τα καλώδια, μερικά δεματικά, 4 βίδες, ένα εγχειρίδιο χρήσης, το έλασμα του cable guard (ένας απλός μηχανισμός που ασφαλίζει το καλώδιο τροφοδοσίας στη θέση του) και οι απαραίτητες καλωδιώσεις (modular και AC τροφοδοσίας).


Ας δούμε όμως και μερικές φωτογραφίες του ίδιου του EMG900EWT.


Όπως κάθε PSU που δοκιμάζουμε, έτσι και το EMG900EWT δεν το γλύτωσε το ξεμοντάρισμα. Η τοπολογία που ακολουθείται είναι παρόμοια με αυτή του μικρότερου EMG500.

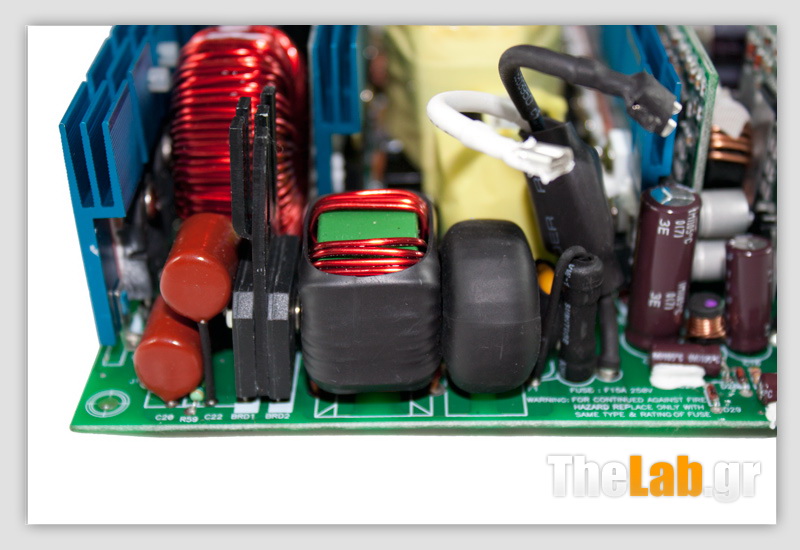

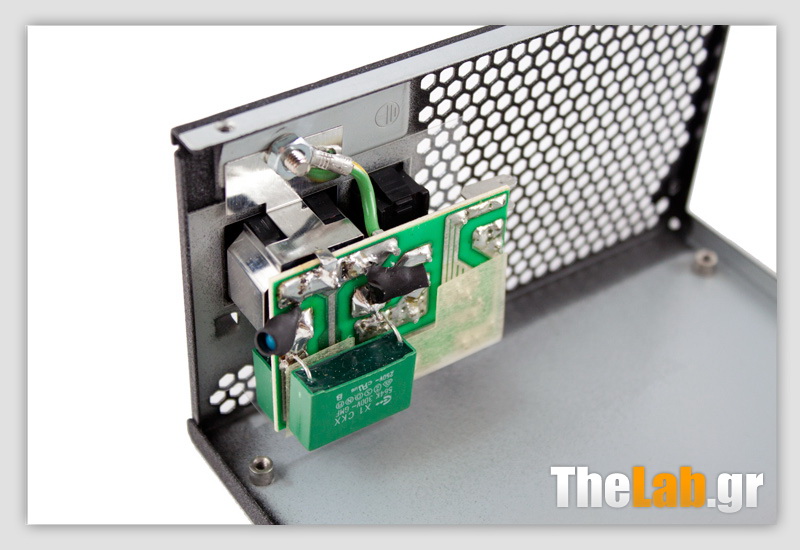

Ξεκινώντας όπως πάντα από το transient φίλτρο, πίσω από την υποδοχή AC βρίσκουμε μια πλακέτα με 2X και 4Υ πυκνωτές καθώς και ένα πηνίο. Πάνω στην κεντρική πλακέτα υπάρχουν δύο ακόμη πηνία και ένα βαρίστορ.


Δίπλα στα πηνία υπάρχουν δύο γέφυρες (GBU 15J), οι οποίες ψύχονται από μία ψύκτρα

Προχωρώντας στο APFC βρίσκουμε 3 mosfets (K20J60U) και μία δίοδο. Οι πυκνωτές εξομάλυνσης του APFC είναι δύο και προέρχονται από την Rubycon (450V, 330μF, 85C). Μη σας προδιαθέτει αρνητικά το ότι είναι 85C και όχι 105C. Σε αυτό το σημείο δεν είναι αναγκαίοι πυκνωτές υψηλής θερμοκρασίας, πιο πολύ για λόγους marketing οι κατασκευαστές τοποθετούν 105C πυκνωτές στο APFC.


Το EMG900EWT, όπως και τα περισσότερα Gold PSUs, χρησιμοποιεί resonant τοπολογία, έτσι για να περιορίσει τις ενεργειακές απώλειες των main switchers (δύο K20J60U) σε μικρά φορτία δουλεύει σε PWM mode και σε υψηλά σε FM mode.


Δίπλα στη δίοδο υπάρχουν τα δύο κύρια switching mosfets

Τα +12V παράγονται από έξι mosfets (IRF2804). Στη συνέχεια από τα +12V και με τη βοήθεια δύο DC-DC converters παράγονται τα 5V και 3.3V. Εδώ να σημειώσουμε ότι η μοναδική διαφορά που εντοπίσαμε μεταξύ του EMG900EWT και του Enermax Revolution 85+ 1020W είναι στα έξι mosfets που παράγουν τα +12V. Στο τελευταίο χρησιμοποιούνται τα IRF3206 τα οποία έχουν μεγαλύτερο Rds(on) άρα και μεγαλύτερη κατανάλωση ισχύος.


Η πλακέτα μπροστά από τον 3.3V DC-DC converter φιλοξενεί ένα PS232S, το οποίο αναλαμβάνει τον έλεγχο των προστασιών του PSU

Δίπλα στους DC-DC converters, για καλύτερη κατανομή χώρου και πιο καλή ψύξη, υπάρχουν δύο κάθετες πλακέτες οι οποίες φιλοξενούν μερικούς πολυμερικούς και ηλεκτρολυτικούς πυκνωτές (Chemi-Con, 105C) για το φιλτράρισμα των +12V. Όλοι οι ηλεκτρολυτικοί πυκνωτές του δευτερεύοντος προέρχονται από την Chemi-Con και είναι 105C.


Στο πίσω μέρος της modular πλακέτας βρίσκουμε έναν μοναχικό πολυμερικό πυκνωτή.


Η ποιότητα των κολλήσεων στην κεντρική πλακέτα σε γενικές γραμμές κρίνεται ως ικανοποιητική. Σε μερικά σημεία βέβαια θα μπορούσε να ήταν καλύτερη, αλλά όπως και να το κάνουμε η Enermax δε φημίζεται για τις ευπαρουσίαστες κολλήσεις της.


Το ολοκληρωμένο στα δεξιά είναι ο CM6901 resonant controller. Διακρίνονται επίσης και τα 4 shunts για τα αντίστοιχα 12V rails

Ο PFC controller, ένα CM6502S της Champion, το οποίο είναι σχεδιασμένο για να επιτρέπει efficiency άνω του 90%. Και αυτό το ολοκληρωμένο βρίσκεται στην πίσω πλευρά της κύριας πλακέτας

Τελευταίο αφήσαμε τον ανεμιστήρα (EA142512H-OAB). Είναι κινέζικης προέλευσης (τι άλλο; ) και η κατανάλωση του φτάνει τα 0.45A.


Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του EMG900EWT (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Το efficiency του EMG900EWT είναι πολύ υψηλό, κάτι λογικό μιας και μιλάμε για Gold rated PSU. Το voltage regulation στα +12V είναι αρκετά καλό, στα 5V καλό και στα 3.3V ικανοποιητικό. Σε γενικές γραμμές μείναμε πολύ ικανοποιημένοι από το voltage regulation, ιδιαίτερα στα +12V μιας και εκεί η διακύμανση της τάσης μόλις που ξεπέρασε το 1% (σε σχέση με την τάση των +12V, που καταγράφηκε στο low load test#2). Μέχρι στιγμής σε ελάχιστα PSUs έχουμε δει τόσο σφιχτό regulation στα +12V.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του EMG900EWT σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W. Επίσης, στον ίδιο πίνακα, στο test#4 θα δείτε και το efficiency του PSU με φορτίο μεγαλύτερο κατά 120W από το μέγιστο του.


Στα χαμηλά φορτία, μόνο στο test#3 το EMG900EWT καταφέρνει να ξεπεράσει το 80% efficiency. Βέβαια δεν πρέπει να ξεχνάμε ότι μιλάμε για ένα ισχυρό PSU το οποίο έχει σχεδιαστεί για να αποδίδει τα μέγιστα, όσον αφορά το efficiency, σε μεγαλύτερα φορτία, οπότε σε τόσο χαμηλά δε βρίσκεται στο στοιχείο του. Στο test#4 τώρα, αν και τραβήξαμε από το EMG900EWT αρκετά περισσότερα Watts από τα μέγιστα του, το efficiency παρέμεινε σε πολύ υψηλά επίπεδα. Να σημειώσουμε επίσης ότι στο συγκεκριμένο test η ambient θερμοκρασία άγγιζε τους 41.8°C.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (εν λειτουργία αλλά χωρίς φορτίο) καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).


H τάση των 3.3V, όταν το PSU λειτουργεί χωρίς φορτίο, είναι πολύ υψηλή με αποτέλεσμα να βγαίνει εκτός ορίων. Βέβαια αυτό είναι ένα σενάριο το οποίο δεν πρόκειται να συμβεί ποτέ σε κανονικές συνθήκες.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του EMG900EWT σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα 3 γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).


Efficiency & Voltage Regulation Charts
EMG900EWT
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.


Advanced Transient Response Charts
EMG900EWT
20% load
Variation (Volts)	Rail Volts Before / After
50% load
Variation (Volts)	Rail Volts Before / After

Οι παραπάνω δοκιμές ζόρισαν ιδιαίτερα τα 5 και 3.3V με αποτέλεσμα στα transient tests με 20% φορτίο η τάση των 5V να πέσει κάτω από το όριο και στα αντίστοιχα με 50% φορτίο τόσο τα 5V όσο και τα 3.3V βγήκαν εκτός ορίων. Το καλό της όλης υπόθεσης είναι ότι το +12V rail, το οποίο είναι και το πιο σημαντικό, δε σημείωσε μεγάλες πτώσεις τάσεις και ιδιαίτερα στις δοκιμές με 50% φορτίο η πτώση ήταν πολύ μικρή (μόλις 49mV).

Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.


Advanced Transient Response Oscilloscope Screenshots
EMG900EWT
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
EMG900EWT
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V

Η απόδοση στα turn on transient tests είναι πολύ καλή, χωρίς αιχμές στην τάση και με το rise time πάντα εντός ορίων.

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του EMG900EWT. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.


Το ripple κυμαίνεται σε πολύ χαμηλά επίπεδα, ιδιαίτερα στα +12V. Εντύπωση προκαλεί το ripple στα 3.3V, το οποίο στο test#2 εκτοξεύεται ξαφνικά στα 25.4mV, την πιο υψηλή τιμή ανάμεσα σε όλα τα tests. Επίσης, στο test#7 το ripple που μετρήσαμε με 120W περισσότερο φορτίο από το μέγιστο του EMG900EWT είναι ελάχιστα μεγαλύτερο από το αντίστοιχο του test#6 (full load), κάτι που υποδηλώνει ότι το PSU ανταποκρίνεται άνετα σε φορτίο άνω των 1000W. Οπότε στην ουσία δε μιλάμε για ένα 900αρι PSU αλλά για ένα 1000αρι (δεδομένου κιόλας ότι το efficiency του σε αυτό το φορτίο είναι ιδιαίτερα υψηλό). Τώρα πολλοί θα αναρωτιέστε γιατί η Enermax το υποβίβασε σε 900αρι, προφανώς για να μη δημιουργήσει εσωτερικό ανταγωνισμό με άλλα προϊόντα της (π.χ. REVOLUTION85+ 1020W) και επίσης μπορεί με 1020W φορτίο να μην μπορούσε να πάρει πιστοποίηση 80 plus Gold.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.


Ripple Oscilloscope Screenshots
EMG900EWT
Full Load
+12V	5V	3.3V
High Load (1020W)
+12V	5V	3.3V

Μπορεί η τιμή του να είναι λίγο τσουχτερή, αλλά το EMG900EWT έχει να προσφέρει πάρα πολλά σε αυτόν που θα το προτιμήσει. Το efficiency του είναι πολύ υψηλό και το voltage regulation στα +12V ήταν από τα καλύτερα που έχουμε μετρήσει. Επίσης και το ripple σε όλα τα rails κυμαίνεται σε χαμηλά επίπεδα, με αυτό των +12V να ξεχωρίζει. Η μόνη παραφωνία υπήρξε η απόδοση των 5 και 3.3V στα "Advanced Transient Tests", αλλά και εκεί την κατάσταση την έσωσε η πολύ καλή απόδοση των +12V, τα οποία είναι άλλωστε και το πιο σημαντικό rail. Τέλος, να τονίσουμε ότι στην ουσία δε μιλάμε για ένα 900αρι PSU αλλά για ένα 1000αρι, μιας και ακόμη και με 1020W πραγματικού φορτίου και ambient που άγγιζε τους 42C κατάφερε και σημείωσε πολύ καλές επιδόσεις.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του EMG900EWT της Enermax είναι τα παρακάτω:

Πλεονεκτήματα


• Voltage regulation στα +12V
• Χαμηλό ripple
• Υψηλό efficiency
• Πληθώρα connectors
• Ποιότητα κατασκευής
• Μπορεί να δώσει άνετα μέχρι και 1020W και μάλιστα με πολύ καλό efficiency
• Fully sleeved καλωδιώσεις

Μειονεκτήματα


• Τιμή
• Απόδοση των 3.3V και 5V στα advanced transient tests

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το EMG900EWT είναι:


Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Enermax για τη διάθεση του δείγματος.
