Corsair RM Series 750 W. The Noise Killer!

Η Corsair τελευταία το έχει ρίξει στην παραγωγή καινούριων PSU μοντέλων όπως φαίνεται. Έτσι ήρθε η σειρά RM και στρογγυλοκάθισε ανάμεσα στα HX και TX μοντέλα της. Εδώ τώρα συμβαίνει το εξής παράδοξο, τα HX μοντέλα που υποτίθεται είναι ανώτερα από τα RM δε διαθέτουν fully modular σχεδίαση και ούτε είναι συμβατά με το Corsair Link ενώ από την άλλη και οι δύο σειρές έχουν την ίδια πιστοποίηση αποδοτικότητας (80 Plus Gold). Μεγάλο μπέρδεμα για τους καταναλωτές και επιπλέον δημιουργείται μεγάλος εσωτερικός ανταγωνισμός ανάμεσα στα HX και RM PSUs. Πιστεύουμε πάντως ότι κάποια στιγμή θα ξεκαθαρίσει το τοπίο είτε με νέα HX μοντέλα, κάτι που πιστεύουμε ότι είναι το πιο πιθανό σενάριο, είτε θα καταργηθεί εντελώς αυτή η σειρά. Στη σημερινή δοκιμή θα "βασανίσουμε" το τρίτο δυνατότερο RM μοντέλο με 750 W μέγιστη ισχύ. Εδώ να σημειώσουμε ότι η σειρά RM αποτελείται από έξι μέλη με χωρητικότητες που κυμαίνονται από 450 W ως 1000 W. Όλα εκτός από τα 750 W και 850 W μοντέλα κατασκευάζονται από την εταιρία Channel Well ενώ τα δύο προαναφερθείσα PSUs κατασκευάζονται από την Chicony, μια εταιρία που έχουμε καιρό να συναντήσουμε. Συνεχίζοντας την περιήγηση μας στο RM750, συνοπτικά αυτό διαθέτει fully modular σχεδίαση, Gold αποδοτικότητα και όπως όλα τα RM PSUs υπόσχεται άκρως αθόρυβη λειτουργία χάρις στην semi-passive λειτουργία του η οποία δεν ενεργοποιεί τον ανεμιστήρα σε χαμηλά φορτία.

Τα κύρια χαρακτηριστικά του RM750 παραθέτονται στον παρακάτω πίνακα.

Η αποδοτικότητα είναι πιστοποιημένη για 80 Plus Gold, τη δεύτερη υψηλότερη πιστοποίηση δηλαδή μετά την Platinum. Επιπλέον το PSU είναι συμβατό με τα sleep states των Haswell επεξεργαστών και η μέγιστη θερμοκρασία στην οποία μπορεί να λειτουργήσει, σύμφωνα με την Corsair πάντοτε, είναι οι 40°C. Εμείς πάντως θα πραγματοποιήσουμε τις δοκιμές με το μέγιστο φορτίο στους 45°C για να δούμε αν το RM750 θα αντέξει ή θα επέμβει το OTP (Over Temperature Protection) που το εξοπλίζει. Ο ανεμιστήρας που φοράει το RM750 σύμφωνα με την Corsair παράγει ιδιαίτερα χαμηλό θόρυβο και είναι άκρως αποδοτικός. Επίσης χάρις στην semi-passive λειτουργία του PSU δεν ενεργοποιείται σε χαμηλά φορτία/θερμοκρασίες αλλά αναλαμβάνει δράση μόνο όταν σφίξουν τα πράγματα. Οι διαστάσεις του PSU είναι αρκετά μεγάλες μιας και αυτό διαθέτει 18 cm μήκος, τη στιγμή που πολλά 750 W τροφοδοτικά περιορίζονται στα 16 cm. Βέβαια δύο εκατοστά περισσότερα δε θα δημιουργήσουν πρόβλημα στα περισσότερα κουτιά της αγοράς. Τέλος, η Corsair φαίνεται ότι έχει μεγάλη εμπιστοσύνη στα καινούρια RM μέλη γιαυτό και τα εφοδιάζει με πέντε χρόνια εγγύηση ενώ παράλληλα έχει κρατήσει τις τιμές τους σε άκρως ανταγωνιστικά επίπεδα, δεδομένων των χαρακτηριστικών τους. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του RM750.

Οι καλωδιώσεις και οι διαθέσιμοι connectors είναι αρκετοί για τα "κυβικά" του PSU αλλά θα θέλαμε να υπήρχε ακόμη ένας EPS connector διαθέσιμος. Επίσης η απόσταση ανάμεσα στους 4 pin Molex connectors είναι μικρή και κανονικά θα έπρεπε να φτάνει τα 15 cm, μιας και τα υποσυστήματα που τροφοδοτούνται από αυτούς συνήθως βρίσκονται μακριά το ένα από το άλλο. Τέλος, όλες οι καλωδιώσεις αποτελούνται από AWG18 αγωγούς, όπως προτείνει και το πρότυπο ATX. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του RM750.

Το RM750 διαθέτει ένα δυνατό +12V rail που μπορεί να αποδώσει το σύνολο της ισχύς του PSU από μόνο του. Αυτό σημαίνει ότι εύκολα θα τροφοδοτήσει ένα δυνατό σύστημα με ισχυρές κάρτες γραφικών. Επίσης τα δευτερεύοντα rails έχουν παραπάνω ισχύ από ότι θα χρειαστεί ένα μοντέρνο σύστημα που δεν τα αξιοποιεί και σε μεγάλο βαθμό, ενώ τα 5VSB είναι αρκούντως δυνατά για το πλείστο των περιπτώσεων.

Το RM750 έρχεται μέσα σε μια ευμεγέθη συσκευασία στης οποίας το μπροστινό μέρος υπάρχει μια κοντινή φωτογραφία της γρίλιας του ανεμιστήρα, η οποία φέρει την καινούρια σχεδίαση της Corsair και ξεχωρίζει οπτικά τα υψηλότερης κατηγορίας τροφοδοτικά της από τα οικονομικά μοντέλα. Επίσης στην πρόσοψη υπάρχουν τα ανάλογα εικονίδια που περιγράφουν την πενταετή εγγύηση, τον χαμηλού θορύβου ανεμιστήρα, τη λειτουργία χωρίς τον ανεμιστήρα να περιστρέφεται (semi-passive) και τέλος το πιο σημαντικό είναι το εικονίδιο της 80 Plus Gold πιστοποίησης. Το όνομα της σειράς φαίνεται στην πάνω δεξιά γωνία και ο κωδικός του μοντέλου αναγράφεται με μεγάλα γράμματα, έτσι ώστε να ξεχωρίζει εύκολα.

Σε αυτή την πλευρά βρίσκουμε μόνο τον κωδικό μοντέλου και μια αναφορά στην ιδιαίτερα ήσυχη λειτουργία του RM750.

Η Corsair είχε την καλοσύνη να παραθέσει τα μήκη όλων των modular καλωδιώσεων που εξοπλίζουν το PSU σε αυτή την πλευρά. Το μόνο πρόβλημα είναι ότι η περιγραφή δεν είναι ιδιαίτερα λεπτομερείς οπότε θα πρέπει να πιάσουμε τη μεζούρα και να τις μετρήσουμε μία μία για να φτιάξουμε τον αντίστοιχο πίνακα. Επίσης σχεδόν καμιά εταιρία δεν αναφέρει το πάχος των καλωδίων που χρησιμοποιούν οι connectors, κάτι που δε θα ήταν χρήσιμο μόνο για εμάς τους reviewer αλλά θα ήταν σημαντική πληροφορία και για τους ψαγμένους χρήστες.

Στην πίσω πλευρά του κουτιού τα πιο ενδιαφέροντα πράγματα είναι οι δύο πίνακες που αναπαριστούν την αποδοτικότητα του PSU και το προφίλ λειτουργίας του ανεμιστήρα του, καθώς και ο πίνακας με τα χαρακτηριστικά των επιμέρους rails.

Όπως συνηθίζει η Corsair το πραγματικό κουτί του PSU κρύβεται επιμελώς κάτω από το εξωτερικό sleeve, το οποίο είναι και το μόνο που αλλάζει ανάλογα με το μοντέλο. Η χάρτινη συσκευασία είναι αρκετά στιβαρή για να προστατεύσει το PSU και επιπλέον οι αφρώδες προστασία στο εσωτερικό της συμβάλει τα μέγιστα σε αυτό. Κλασσικά το PSU βρίσκεται μέσα σε μια πλαστική σακούλα, για την αποφυγή δαχτυλιών και σκόνης (όταν βρίσκεται εκτός συσκευασίας).

Τα παρελκόμενα περιλαμβάνουν μερικά εγχειρίδια, το καλώδιο τροφοδοσίας το οποίο στην περίπτωση μας ήταν Αμερικάνικου τύπου, ένα σακουλάκι με μερικά δεματικά και τις βίδες για την εγκατάσταση του PSU στο κουτί και τις απαραίτητες αποσπώμενες καλωδιώσεις. Μέσα στο κουτί η Corsair έχει προσθέσει και ένα ταμπελάκι το οποίο προειδοποιεί ότι σε χαμηλά φορτία ο ανεμιστήρας του PSU δε θα λειτουργεί, έτσι ώστε οι χρήστες να μη νομίζουν ότι έχει χαλάσει και προσπαθούν να κάνουν RMA το προϊόν. Κατά τη γνώμη μας πάντως θα έπρεπε η Corsair να είχε προσθέσει μια self-test λειτουργία του ανεμιστήρα είτε κατά την εκκίνηση του PSU είτε μέσω ενός απλού κουμπιού. Έτσι θα γλίτωνε από αρκετό άγχος μερικούς χρήστες.

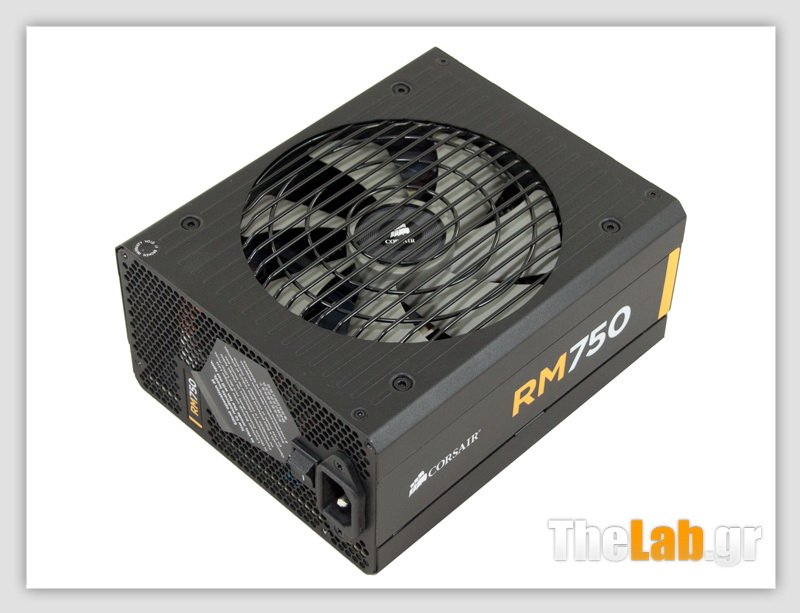

To RM750 διαθέτει όμορφο φινίρισμα και η σχεδίαση της γρίλιας του ανεμιστήρα το ομορφαίνει πολύ. Τα αυτοκόλλητα στα πλαϊνά του είναι αρκετά απλά πάντως και δεν βοηθούν και πολύ στη συνολική εμφάνιση αλλά τουλάχιστον είναι διακριτικά. Στο μπροστινό μέρος η Corsair χρησιμοποιεί τη γνωστή κυψελοειδή γρίλια ενώ ο διακόπτης on/off είναι αρκετά μικρός και βρίσκεται δίπλα στην υποδοχή ρεύματος.

Στο πίσω μέρος δεσπόζει η fully modular πλακέτα η οποία δε διαθέτει και τόσο μεγάλο πλήθος υποδοχών, μιας και η Corsair αρκέστηκε σε έναν EPS connector και τέσσερις PCIe. Πάνω αριστερά βρίσκεται και η υποδοχή για τη σύνδεση του Corsair Link καλωδίου το οποίο απαιτεί ακόμη ένα καλώδιο για να συνδεθεί στη μητρική κάρτα του υπολογιστή σας, το οποίο όμως δεν παρέχεται μιας και θα ανέβαζε το συνολικό κόστος. Προφανώς όποιος το θέλει θα πρέπει να το αγοράσει έξτρα, αλλά μέχρι στιγμής δεν υπάρχει κάποια πληροφορία για την τιμή του.

Η γρίλια του ανεμιστήρα όπως προείπαμε προσθέτει πόντους στην εμφάνιση και σε γενικές γραμμές πρόκειται για ένα καλοφτιαγμένο PSU. Δεν περιμέναμε βέβαια τίποτα λιγότερο από την Corsair που σε αυτόν τον τομέα βρίσκεται πολύ μπροστά από άλλες εταιρίες του χώρου.

Οι αποσπώμενες καλωδιώσεις είναι πλακέ (flat) και εφοδιάζονται αποκλειστικά με μαύρα καλώδια (stealth), οπότε και θα κρυφτούν ευκολότερα μέσα σε ένα κουτί με μαύρο εσωτερικό. Η ποιότητα τους είναι αρκετά καλή, για την κατηγορία του PSU.

Σε αντίθεση με άλλες εταιρίες που απλά βάφουν τις κανονικές καλωδιώσεις με αποτέλεσμα να διακρίνονται ελαφρώς οι χρωματισμοί τους, η Corsair χρησιμοποιεί εξαρχής μαύρα καλώδια οπότε δεν ξεχωρίζει τίποτα. Το RM750 όπως και το RM850 κατασκευάζονται από την εταιρία Chicony, ενώ τα υπόλοιπα μέλη της σειράς προέρχονται από τον αγαπημένο κατασκευαστή της Corsair, την Channel Well Technology ή CWT.

Στο πρωτεύον μέρος βρίσκουμε μια ενδιαφέρουσα διάταξη με δύο ζευγάρια από παράλληλα mosfets σε μία πιθανόν double-forward τοπολογία. Για να αυξήσει την αποδοτικότητα, χωρίς τη χρήση εξωτικών και ακριβών λύσεων όπως LLC resonant μετατροπείς ή full-bridge τοπολογίες, η Chicony αποφάσισε να χρησιμοποιήσει δύο ζευγάρια από παράλληλα κύρια mosfets τα οποία διαχειρίζονται λιγότερα Amperes οπότε και έχουν μειωμένες ενεργειακές απώλειες. Δεν είχαμε ξανασυναντήσει αυτή τη σχεδίαση στο παρελθόν και μπορούμε να πούμε ότι μας εντυπωσίασε η πατέντα της Chicony μιας και προσφέρει υψηλή αποδοτικότητα με μειωμένο κόστος κατασκευής. Επίσης για να γίνει εφικτή η semi-passive λειτουργία κατά τη διάρκεια της οποίας ο ανεμιστήρας δε λειτουργεί, για μείωση του θορύβου, το PSU εφοδιάζεται με πολύ μεγάλες ψύκτρες και επίσης στο κάτω μέρος του σασί υπάρχει μια μεταλλική πλάκα, η οποία συμβάλει στην απομάκρυνση της θερμότητας από την κύρια πλακέτα.

Το πρώτο μέρος του transient φίλτρου βρίσκεται ως συνήθως κατευθείαν στην υποδοχή ρεύματος του PSU και σε αυτή την περίπτωση αποτελείται από δύο Y πυκνωτές. Επίσης τα καλώδια που μεταφέρουν την τάση στην κύρια πλακέτα περνάν μέσα από ένα δαχτυλίδι φερρίτη, έτσι ώστε να εκμηδενιστεί ο EMI θόρυβος. Το δεύτερο μέρος του παραπάνω φίλτρου εντοπίζεται στην κύρια πλακέτα και αποτελείται από δύο Χ και δύο Y πυκνωτές, τρία CM πηνία και από ένα βαρίστορ (MOV).

Στο RM750 μία γέφυρα ανόρθωσης χρησιμοποιείται, την οποία δεν μπορέσαμε να αναγνωρίσουμε επειδή μπλόκαραν τη θέα μερικά εξαρτήματα (και δεν είχαμε διάθεση να τα ξεκολλήσουμε).

Τρία mosfets και μία δίοδος ενίσχυσης CREE C3D08060A χρησιμοποιούνται στο APFC κύκλωμα, έτσι ώστε να ανεβάσουν το PF (Power Factor) και να μειώσουν σημαντικά το ποσοστό ενέργειας που δεν εκμεταλλεύεται το PSU. Ο κύριος πυκνωτής εξομάλυνσης/αποθήκευσης προέρχεται από την Nippon Chemi-Con (420 V, 470 μF, 105°C, KMQ σειρά).

Δύο μικρότερες ψύκτρες φιλοξενούν δύο ζευγάρια από Infineon IPP50R190CE mosfets. Το κάθε ζευγάρι από mosfets φαίνεται ως ένα μιας και είναι τοποθετημένα παράλληλα, έτσι μειώνονται οι ενεργειακές απώλειες μιας και μοιράζεται το ρεύμα σε κάθε mosfet και κατά συνέπεια αυξάνεται η αποδοτικότητα. Ο κύριος ελεγκτής του πρωτεύοντος είναι ένας Champion CM6802 ο οποίος ελέγχει και το APFC κύκλωμα.

Για να σας προσφέρουμε καλύτερη θέα στα ενδότερα του RM750 αφαιρέσαμε τον κύριο μετασχηματιστή.

Στο δευτερεύον μέρος δεν υπάρχει ψύκτρα αλλά τα mosfets (έξι Infineon BSC028N06NS) που ανορθώνουν τα +12V βρίσκονται τοποθετημένα πάνω σε ένα μεγάλο κατακόρυφο PCB, το οποίο διατρέχουν τρεις μεταλλικής μπάρες (bus bars) οι οποίες εκμηδενίζουν τις ενεργειακές απώλειες και ταυτόχρονα ψύχουν τα παραπάνω mosfets. Πάνω από τα 12V mosfets εντοπίσαμε και ένα APE6019 synchronous rectifier (SR) driver ολοκληρωμένο.

Τα VRMs (Voltage Regulation Modules) βρίσκονται στην ίδια πλακέτα με τα +12V mosfets και χρησιμοποιούν δύο Taicon ηλεκτρολυτικούς πυκνωτές για το φιλτράρισμα των τάσεων. Οι υπόλοιποι πυκνωτές στο δευτερεύον προέρχονται από την Ltec, μιας Κινέζικη εταιρία που σίγουρα δεν παρέχει την ποιότητα των αντίστοιχων Ιαπωνικών. Αλλά για να δίνει η Corsair πέντε ολόκληρα χρόνια εγγύηση στα συγκεκριμένα PSUs προφανώς και εμπιστεύονται τους συγκεκριμένους πυκνωτές, δεδομένου κιόλας ότι η ψύξη τους δε θα είναι ιδανική λόγο της semi-passive λειτουργίας του PSU σε χαμηλά φορτία.

Στο μπροστινό μέρος της modular πλακέτας βρίσκουμε αρκετούς ηλεκτρολυτικούς πυκνωτές της Ltec, που έχουν ως σκοπό το περαιτέρω φιλτράρισμα των γραμμών.

Η ποιότητα των κολλήσεων είναι αρκετά καλή, δεδομένης της κατηγορίας που "παίζει" μπάλα το συγκεκριμένο PSU.

Ο συγκεκριμένος ανεμιστήρας σύμφωνα με την Corsair σχεδιάστηκε με την όσο το δυνατόν πιο αθόρυβη λειτουργία ως κύριο σκοπό και πράγματι τα πάει πολύ καλά στο συγκεκριμένο τομέα. Επίσης χρησιμοποιεί riffle-bearings, οπότε και θα έχει μεγαλύτερη διάρκεια ζωής από τους κοινούς ανεμιστήρες με sleeve-bearings και παράλληλα θα παράγει λιγότερο θόρυβο από έναν ανεμιστήρα με κοινά ρουλεμάν. Ο κωδικός του μοντέλου του είναι NR135L (12 V, 0.22 A) και δε γίνεται κάπου λόγος για τον πραγματικό κατασκευαστή του. Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Yokogawa WT210) και ενός ειδικά διαμορφωμένου ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του RM750 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%,100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail. Μέσα στις παρενθέσεις θα βρείτε τις τιμές που πήραμε από το Corsair Link λογισμικό.

Οι γραμμές του PSU είναι αρκετά σταθερές σε όλο το φάσμα της λειτουργίας του με το voltage regulation στα +12V να κυμαίνεται στο 1.5%. Επίσης, όπως θα παρατηρήσετε από τον παρακάτω πίνακα ο ανεμιστήρας του PSU ενεργοποιήθηκε αρκετά αργά και πιο συγκεκριμένα στο test #5 όπου ήδη το PSU βρισκόταν στο 80% της μέγιστης ισχύς του και η θερμοκρασία μέσα στο hotbox ήταν στους 44°C. Κατά την ταπεινή μας άποψη ο ανεμιστήρας ενεργοποιείται μάλλον αργά και ζορίζει άσκοπα τα ευαίσθητα εξαρτήματα του PSU, αλλά κάτι παραπάνω θα ξέρει η Corsair για να ρυθμίσει τη λειτουργία του κατά αυτόν τον τρόπο. Άλλωστε για να δίνουν πέντε χρόνια εγγύηση πρέπει να εμπιστεύονται πολύ τη συγκεκριμένη πλατφόρμα, παρόλο που χρησιμοποιούν Κινέζικους και όχι Ιαπωνικής κατασκευής πυκνωτές στο δευτερεύον. Βέβαια οι τελευταίοι θα τίναζαν τον προϋπολογισμό στον αέρα και θα εκτίνασσαν την τελική τιμή των RM PSUs, κάτι που προφανώς ήθελε να αποφύγει πάση θυσία η Corsair. Τέλος, η αποδοτικότητα του RM750 είναι αρκετά καλή αν και δεν μπορεί να ανταγωνιστεί τροφοδοτικά που υιοθετούν πιο σύγχρονες λύσεις όπως full-bridge τοπολογίες ή LLC resonant μετατροπείς. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του RM750 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W. Όπως και στον παραπάνω πίνακα, μέσα στις παρενθέσεις θα βρείτε τις τιμές που πήραμε από το Corsair Link λογισμικό.

Σε χαμηλά φορτία το RM750 απέδωσε αρκετά καλά και στα τρία, από τα τέσσερα συνολικά σχετικά τεστ που "τρέξαμε", ξεπέρασε άνετα το όριο του 80% αποδοτικότητας. Ακολουθούν screenshots από το Corsair Link λογισμικό, τα οποία "τραβήξαμε" κατά τη διάρκεια όλων των παραπάνω δοκιμών. Η σειρά πάει με τα low load τεστ πρώτα και το normal load τεστ μετά με τα CL1 και CL2 τεστ τελευταία.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Σε αδρανή κατάσταση το συγκεκριμένο PSU καταναλώνει μόλις το ένα πέμπτο του ορίου που θέσπισε η οδηγία ErP Lot 6 2013 της Ευρωπαϊκής Ένωσης. Αυτό σημαίνει ότι λιγότερη ενέργεια πάει χαμένη οπότε και κερδίζετε χρήματα αλλά και συμβάλετε στην προστασία του περιβάλλοντος. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Το 5VSB κύκλωμα έχει σε γενικές γραμμές μέτρια αποδοτικότητα, μιας και ακόμη και στα δύο τελευταία τεστ δεν κατάφερε η αποδοτικότητα του, ούτε καν να πλησιάσει το 80%. Επίσης σε πλήρη ισχύ η αποδοτικότητα έπεσε λίγο, μαρτυρώντας ότι με 3 A το συγκεκριμένο κύκλωμα φτάνει στα όρια του. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του RM750 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-110% (tests#1-7) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η διακύμανση όλων των rails (σε ποσοστό %) και στα επόμενα έξι γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6, καθώς και ο εκλυόμενος θόρυβος του ανεμιστήρα με την ταχύτητα των στροφών του σε όλο το εύρος λειτουργίας του PSU.

Efficiency & Voltage Regulation Charts
Corsair RM750
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart
Fan Speed Chart	Fan Noise Chart





Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V, 5A στα 3.3V και 0.5Α στα 5VSB) για 200 ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
Corsair RM750
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After





Advanced Transient Response 20%
Voltage	Before	After	Change	Pass/Fail
12V	12.038V	11.915V	1.02%	Pass
5V	5.059V	4.986V	1.44%	Pass
3.3V	3.367V	3.236V	3.89%	Pass
5VSB	5.064V	5.020V	0.87%	Pass





Advanced Transient Response 50%
Voltage	Before	After	Change	Pass/Fail
12V	11.984V	11.900V	0.70%	Pass
5V	5.013V	4.945V	1.36%	Pass
3.3V	3.328V	3.192V	4.09%	Pass
5VSB	5.021V	4.978V	0.86%	Pass





Σε όλα τα rails, εκτός αυτό των 3.3V, το RM750 σημείωσε μικρές διακυμάνσεις και κατάφερε να κρατήσει τις τάσεις του πολύ κοντά στα κανονικά επίπεδα που ορίζει το πρότυπο ATX. Τώρα όσον αφορά τα 3.3V η διακύμανση και στα δύο τεστ βρισκόταν κοντά στο 4%, μια όχι και τόσο καλή επίδοση αλλά σίγουρα πολύ μακριά από τις χειρότερες που έχουμε δει. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

Advanced Transient Response Oscilloscope Screenshots
Corsair RM750
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V





Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
Corsair RM750





Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες φορτίο. Στο παρακάτω screenshot, με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V, μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.

Εδώ χάνει για λίγο τα 16 ms το RM750, οπότε και θα αφαιρέσουμε μερικούς βαθμούς από τη συνολική του απόδοση. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του RM750. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

Σε γενικές γραμμές τα πήγε πολύ καλά και σε αυτόν τον τομέα το RM750, αφού σημείωσε χαμηλά επίπεδα ripple σε όλα τα rails και ειδικά σε αυτό των +12V που δεν πρέπει να ξεχνάμε ότι είναι και το πιο σημαντικό rail, μιας και τροφοδοτεί τα περισσότερα υποσυστήματα ενός σύγχρονου συστήματος. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

Ripple Oscilloscope Screenshots
Corsair RM750
Full Load
110% Load
CL1 test
CL2 test





H Corsair έχει βαλθεί να μην αφήσει σε χλωρό κλαρί τον ανταγωνισμό όχι μόνο στα PSUs αλλά γενικότερα. Από ότι φαίνεται έχουν πολύ δημιουργικότητα και θέλουν κάπου να την εκτονώσουν! Αυτό βέβαια είναι προς συμφέρον των καταναλωτών μιας και ο καλός ανταγωνισμός τους ευνοεί. Στην προκειμένη περίπτωση, τα RM τροφοδοτικά απευθύνονται σε αυτούς που απεχθάνονται τα θορυβώδη υποσυστήματα και κακά τα ψέματα ακόμη και ο ανεμιστήρας ενός PSU μπορεί να γίνει άκρως ενοχλητικός. Το RM750 που δοκίμασα σήμερα είναι χωρίς αμφιβολία ένα από τα πιο ήσυχα PSUs που έχω δει/ακούσει. Αυτό το οφείλει στον αθόρυβο ανεμιστήρα του και κυρίως στην semi-passive λειτουργία που διαθέτει, η οποία εμπλέκει τον ανεμιστήρα μόνο όταν το φορτίο είναι πολύ μεγάλο και η εσωτερική θερμοκρασία ξεπεράσει ένα σημείο. Αυτό βέβαια σημαίνει ότι θα πρέπει να εγκαταστήσετε το PSU ως passive, δηλαδή με τον ανεμιστήρα να κοιτά προς τα πάνω γιατί όταν δε δουλεύει ο ζεστός αέρας θα φεύγει από την πάνω γρίλια και επίσης καλό είναι το κουτί σας να έχει καλή ροή αέρα στο εσωτερικό του. Σε γενικές γραμμές το RM750 τα πήγε πολύ καλά όσον αφορά τις επιδόσεις, η τιμή του είναι καλή για αυτά που προσφέρει, οι πλήρες αποσπώμενες καλωδιώσεις είναι ένα μεγάλο ατού και τέλος η πενταετής εγγύηση που προσφέρει η Corsair θα σας απαλλάξει από πονοκεφάλους αν κάτι πάει στραβά. Η δυνατότητα επίσης να δείτε τις στροφές του ανεμιστήρα και τα Ampere που τραβάει η 12αρα μέσω του Corsair Link λογισμικού είναι ενδιαφέρουσα, αλλά απαιτεί να αγοράσετε πρώτα ένα έξτρα καλώδιο που στην ουσία μετατρέπει το σήμα από αναλογικό σε ψηφιακό και το μεταδίδει στο σύστημα σας μέσω ενός USB header. Το μόνο που δε μου άρεσε ήταν η επιλογή των πυκνωτών που έκανε η Corsair για το φιλτράρισμα των τάσεων. Σίγουρα Ιαπωνικής προέλευσης πυκνωτές θα εκτόξευαν την τιμή αλλά από την άλλη θα μπορούσαν να προτιμήσουν έστω τους αρκετά καλούς Teapo οι οποίοι δεν είναι και τόσο ακριβοί. Βλέπετε ο ανεμιστήρας αργεί να πάρει μπροστά και οι μεγάλες θερμοκρασίες είναι ο χειρότερος εχθρός για τους ηλεκτρολυτικούς πυκνωτές. Για να παρέχει πάντως πέντε χρόνια εγγύηση η Corsair σημαίνει ότι τους έχει δοκιμάσει τους συγκεκριμένους και δεν ψώνισε απλώς από το καλάθι. To Corsair RM750 κοστίζει 130€ (με 23% ΦΠΑ).

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Δεν είχε απολύτως κανένα πρόβλημα στο να λειτουργήσει με πλήρες φορτίο στους 45C
• Αθόρυβη λειτουργία (ένα από τα πιο ήσυχα PSUs που έχω δοκιμάσει μέχρι στιγμής)
• Αρκετά σφιχτό voltage regulation σε όλα τα rails
• Υψηλή αποδοτικότητα
• Αρκετά χαμηλό ripple
• Semi-passive λειτουργία
• Corsair Link λογισμικό και δυνατότητα παρακολούθησης του PSU από τον υπολογιστή
• Όλες οι καλωδιώσεις είναι αποσπώμενες
• Πλακέ και stealth αποσπώμενες καλωδιώσεις
• 5 χρόνια εγγύηση
• Αρκετά ακριβής οι μετρήσεις του Corsair Link λογισμικού
• Ωραία εμφάνιση και φινίρισμα

Μειονεκτήματα

• Επιλογή πυκνωτών στο δευτερεύων μέρος
• Ο ανεμιστήρας αναλαμβάνει δράση μόνο σε αρκετά υψηλές θερμοκρασίες και φορτία
• Περιορισμένη λειτουργικότητα του Corsair Link λογισμικού, διότι το PSU δε διαθέτει ψηφιακό έλεγχο (όπως τα AXi)
• Μερικοί θα παραπονεθούν για την έλλειψη του Corsair Digital Bridge αλλά από την άλλη το τελευταίο θα επηρέαζε την τιμή του PSU.

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το RM750 είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Corsair για τη διάθεση του δείγματος.
