CORSAIR CX Series 750W

Η Corsair έχει εισχωρήσει πια για τα καλά στην αγορά των τροφοδοτικών (PSUs), κάτι αναμενόμενο μιας και τα προϊόντα της χαρακτηρίζονται από υψηλή ποιότητα και κυρίως κορυφαία υποστήριξη (after-sales support). Πράγματι, ειδικά στους δύσκολους καιρούς που ζούμε οι χρήστες δίνουν ιδιαίτερα μεγάλος βάρος στην υποστήριξη που θα έχουν μετά την αγορά του προϊόντος (και καλά κάνουν), μιας και μερικές εταιρίες ενδιαφέρονται μόνο να πουλήσουν και αφήνουν μετά τους αγοραστές των προϊόντων τους χωρίς ουσιαστική υποστήριξη, σε περίπτωση που κάτι πάει στραβά.Η οικονομική σειρά PSUs της Corsair είναι η Builder και τα μέλη της προορίζονται για μικρά-μεσαία συστήματα όπου δεν υπάρχουν ιδιαίτερες απαιτήσεις ή πολύ ενεργοβόρα υπό-συστήματα. Το βασικό χαρακτηριστικό των Builder PSUs είναι οι προσιτές τιμές τους, οι οποίες συνδυάζονται όμως με την ποιότητα και κυρίως την υποστήριξη της Corsair. Στη σημερινή δοκιμή θα δούμε από κοντά το φρέσκο και πιο δυνατό, μέχρι στιγμής, μέλος της συγκεκριμένης σειράς, το CX750.Συνοπτικά το CX750 προσφέρει Bronze efficiency,δενεφοδιάζεται με αποσπώμενες καλωδιώσεις οι οποίες προφανώς θα ανέβαζαν σημαντικά την τιμή του και η εγγύηση που προσφέρεται μαζί με αυτό φτάνει τα τρία χρόνια. Με μια γρήγορη ματιά στα χαρακτηριστικά του διακρίνουμε ένα απλό τροφοδοτικό το οποίο όμως υπόσχεται αξιοπιστία και καλές επιδόσεις, χωρίς να σας αδειάσει την τσέπη.

Χαρακτηριστικά CX750Τα κύρια χαρακτηριστικά του CX750 παραθέτονται στον παρακάτω πίνακα.

Η αποδοτικότητα είναι Bronze και όπως και τα υπόλοιπα Builder PSUs η μέγιστη θερμοκρασία λειτουργίας είναι μόνο 40°C ενώ οι ATX προδιαγραφές προτείνουν τους 50°C. Εμείς πάντως θα δοκιμάσουμε το CX750 σε αρκετά μεγαλύτερη θερμοκρασία για να δούμε αν θα καταφέρει να τα βγάλει πέρα, μιας και θεωρούμε τους 40°C λίγους.Οι προσφερόμενες προστασίες αποτελούνται μόνο από τις απολύτως απαραίτητες. Θα θέλαμε να υπήρχε τουλάχιστον και η προστασία υπερθέρμανσης (OTP), μιας και η μέγιστη θερμοκρασία λειτουργίας του PSU είναι μικρή. Επίσης ο ανεμιστήρας που αναλαμβάνει την ψύξη του PSU έχει μικρή σχετικά διάμετρο αλλά είναι αρκετά δυνατός, οπότε δε θα είναι ήσυχος σε υψηλές στροφές και μεγάλα φορτία. Όπως βλέπετε οι διαστάσεις του CX750 είναι οι συνηθισμένες οπότε δε θα συναντήσετε προβλήματα συμβατότητας με κουτιά που δέχονται ATX PSUs. Τέλος, η εγγύηση είναι αρκετά μεγάλη στα τρία χρόνια και η τιμή δείχνει αρκετά συμφέρουσα. Βέβαια την "ψαρέψαμε" από ένα μεγάλο online κατάστημα της Γερμανίας, μιας και το CX750 δεν έχει εμφανιστεί ακόμη στα ελληνικά καταστήματα (και κατά 99.99% στην Ελλάδα θα έρθει με σημαντικά μεγαλύτερη τιμή σε σχέση με τη γερμανική αγορά λες και εμείς είμαστε πιο πλούσιοι από τους Γερμανούς!)Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του CX750.

Όλες οι καλωδιώσεις του CX750 είναι σταθερές, για την όσο το δυνατόν μεγαλύτερη μείωση του κόστους παραγωγής. Ευτυχώς είναι fully sleeved, αν και η ποιότητα του sleeving είναι μέτρια. Βέβαια σε αυτή την τιμή δεν μπορούμε να έχουμε και μεγάλες απαιτήσεις. Όπως βλέπετε το PSU διαθέτει τέσσερις PCIe connectors, οπότε μπορεί να υποστηρίξει μέχρι και δύο VGAs με διπλές υποδοχές τροφοδοσίας. Δυστυχώς υπάρχει ένας μόνο EPS connector αλλά από την άλλη οι SATA και περιφερειακοί connectors είναι αρκετοί. Τέλος, όλες οι καλωδιώσεις διαθέτουν επαρκές μήκος και το πάχος των καλωδίων που χρησιμοποιούν είναι το προτεινόμενο (18AWG).Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του CX750.

Υπάρχει ένα μόνο +12V rail το οποίο είναι αρκετά δυνατό και θα "σηκώσει" άνετα ακόμη και ένα gaming σύστημα με δύο κάρτες γραφικών και γρήγορο επεξεργαστή. Τα δευτερεύοντα (minor) rails είναι πολύ δυνατά, για τα σημερινά δεδομένα και προς έκπληξη μας το 5VSB rail ξέφυγε από την πεπατημένη των 2.5A και διαθέτει μισό Ampere μεγαλύτερη ισχύ.
Συσκευασία & συνοδευτικά

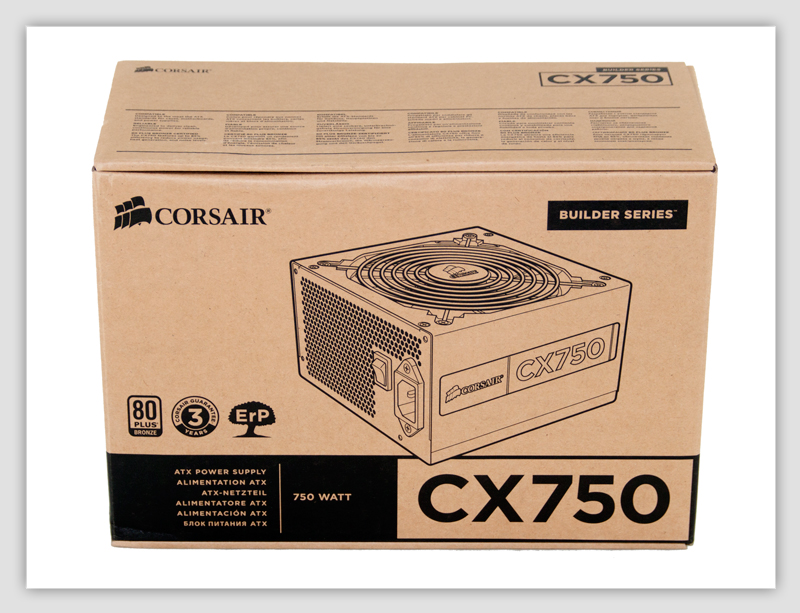

To PSU έρχεται μέσα σε μια απλή συσκευασία, η οποία δε διαθέτει φανταχτερά γραφικά και δεν πολύ-γεμίζει το μάτι. Βέβαια το ζητούμενο σε ένα προϊόν, τουλάχιστον αυτή είναι η προσωπική μας άποψη, είναι το τι έχει να προσφέρει το ίδιο και όχι το περιτύλιγμα του. Αρκεί βέβαια το περιτύλιγμα να το προστατεύει επαρκώς από τις εκάστοτε διαθέσεις των μεταφορέων. Στο μπροστινό μέρος του κουτιού τα πιο σημαντικά είναι τα λογότυπα για την μπρούτζινη (Bronze) αποδοτικότητα, την τριετή εγγύηση αλλά και τη συμβατότητα με την οδηγία ErP Lot 6 που αναφέρεται στην κατανάλωση των ηλεκτρονικών συσκευών σε κατάσταση αναμονής (standby).

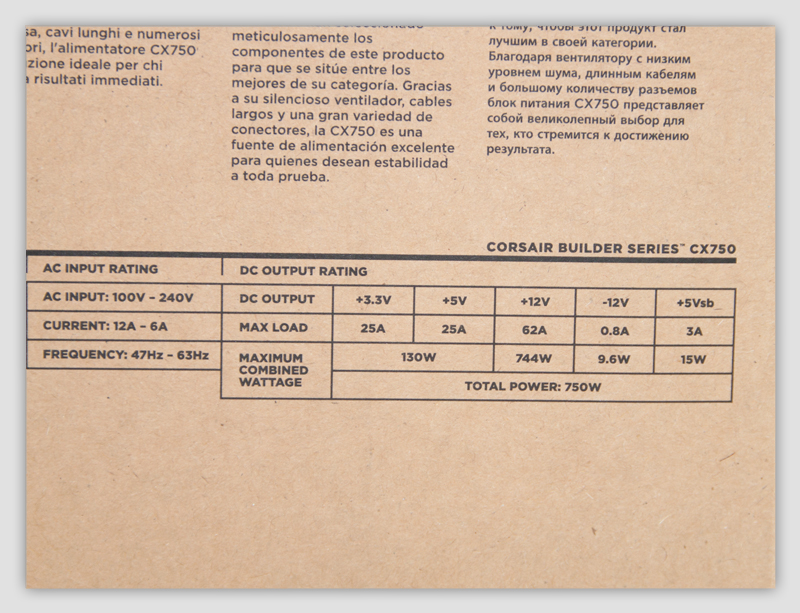

Όπως συνηθίζεται στις συσκευασίες των PSUs (και όχι μόνο), στο πίσω μέρος του κουτιού βρίσκουμε πιο σημαντικές πληροφορίες για το προϊόν. Στη συγκεκριμένη περίπτωση υπάρχει μια περιγραφή των διαθέσιμων connectors, ένας πίνακας με τις προδιαγραφές των επιμέρους rails και τέλος παραθέτονται δύο ενδιαφέροντα γραφήματα που αναπαριστούν την αποδοτικότητα καθώς και τον εκλυόμενο θόρυβο του PSU.

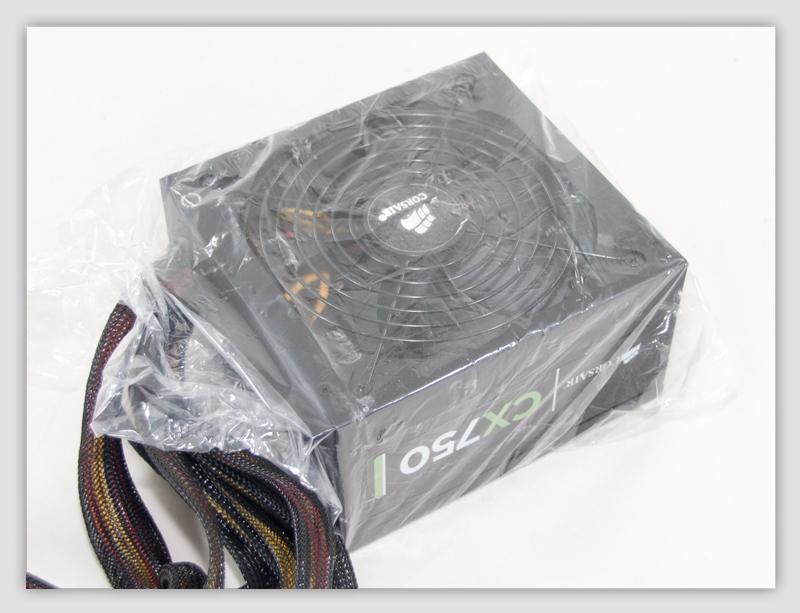

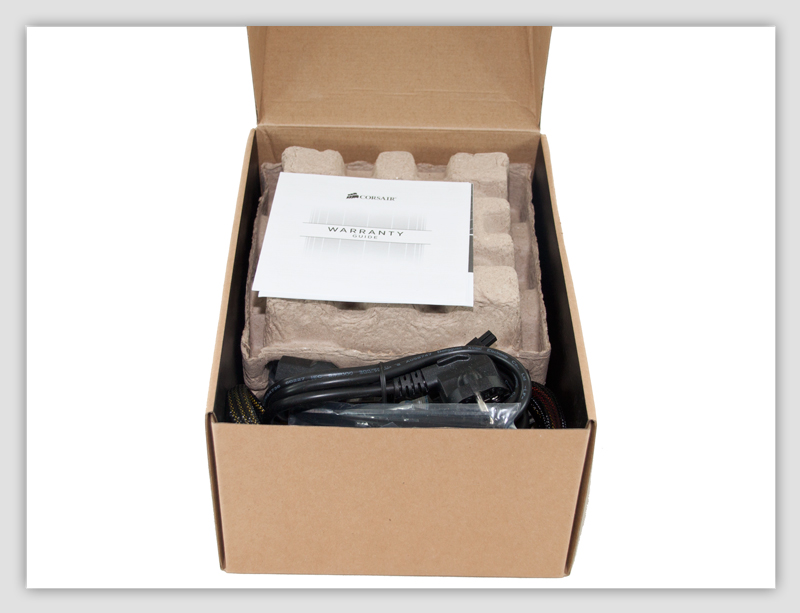

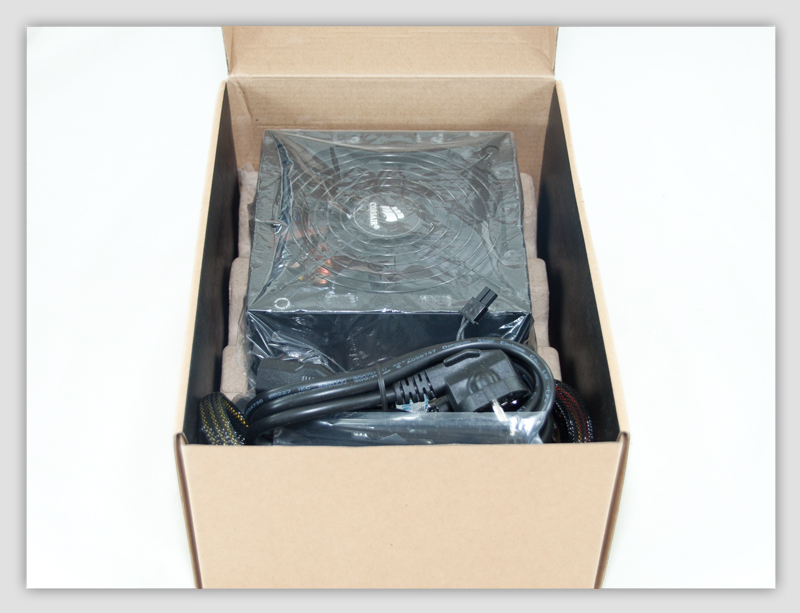

Μία χάρτινη θήκη προστατεύει το PSU μέσα στη συσκευασία. Πρόκειται για μια οικολογική λύση αλλά θα προτιμούσαμε ένα αφρώδες προστατευτικό, για μεγαλύτερη προστασία. Επίσης, το PSU βρίσκεται μέσα σε μια πλαστική συσκευασία για την αποφυγή γρατσουνιών, σκόνης κτλ.

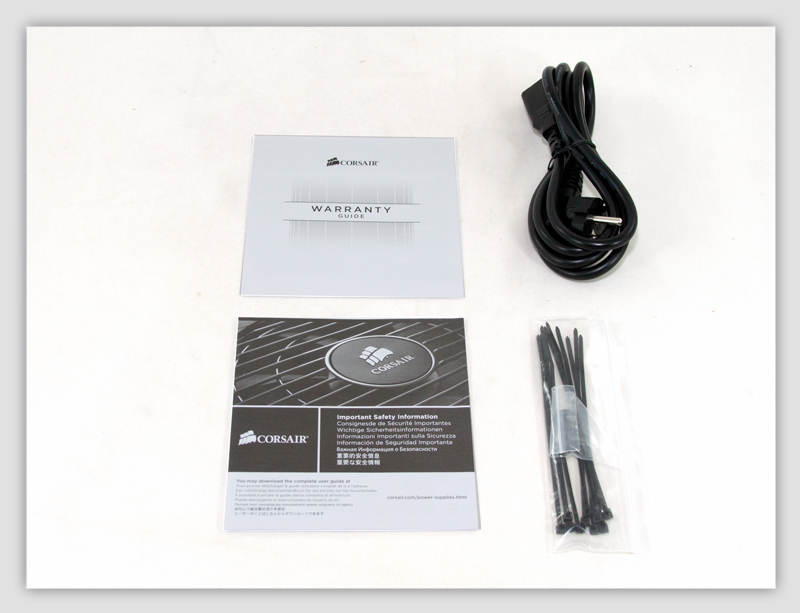

Τα παρελκόμενα περιλαμβάνουν το εγχειρίδιο χρήσης, ένα καλώδιο τροφοδοσίας, μερικές βίδες για την τοποθέτηση του PSU και μία κάρτα που αναφέρεται στην εγγύηση. Προς μεγάλη μας έκπληξη, δεδομένης τις τιμής του PSU, βρήκαμε και αρκετά δεματικά (zip ties) τα οποία θα βοηθήσουν στο συμμάζεμα των καλωδιώσεων (cable management).

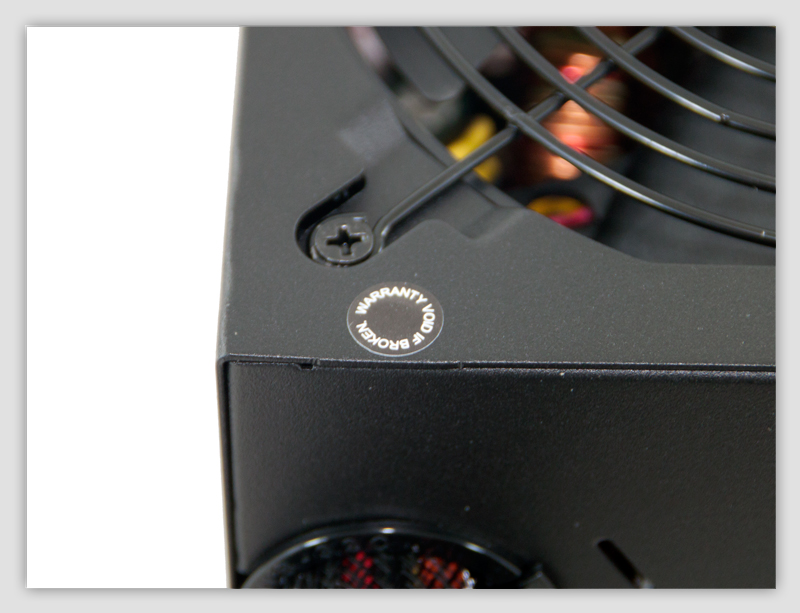

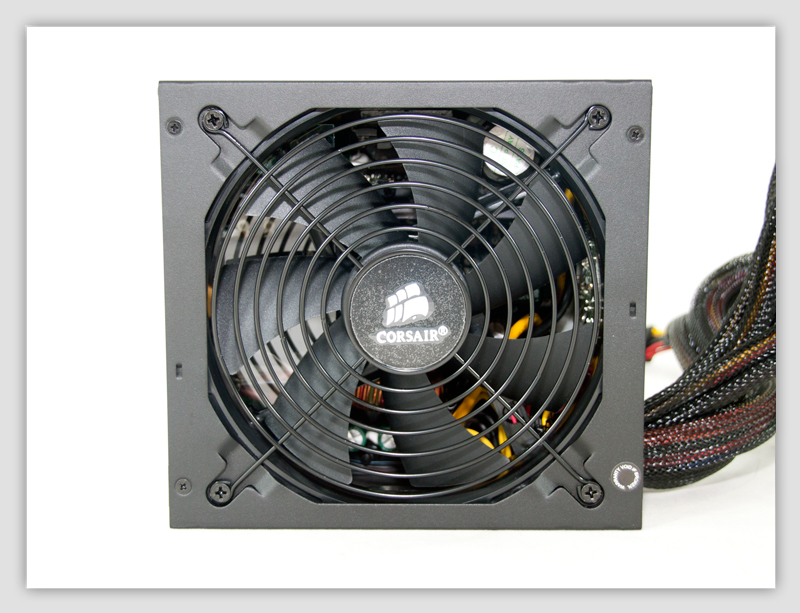

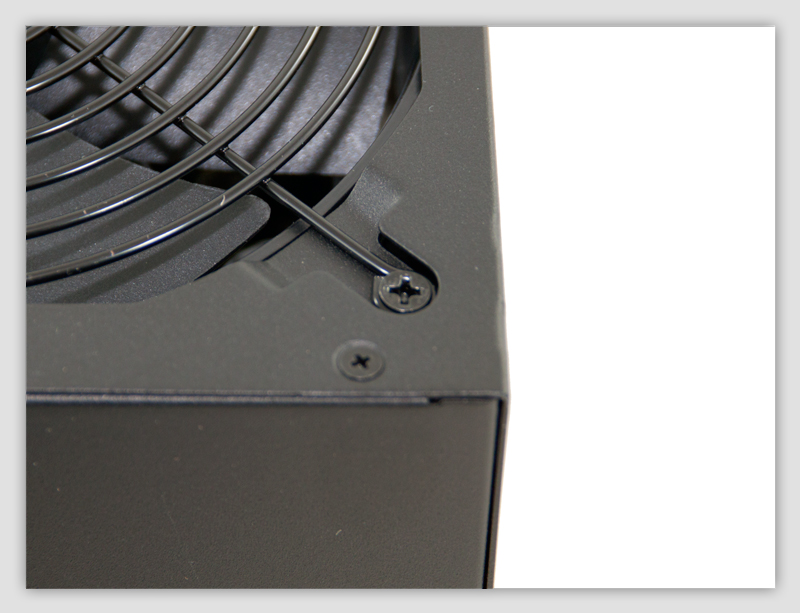

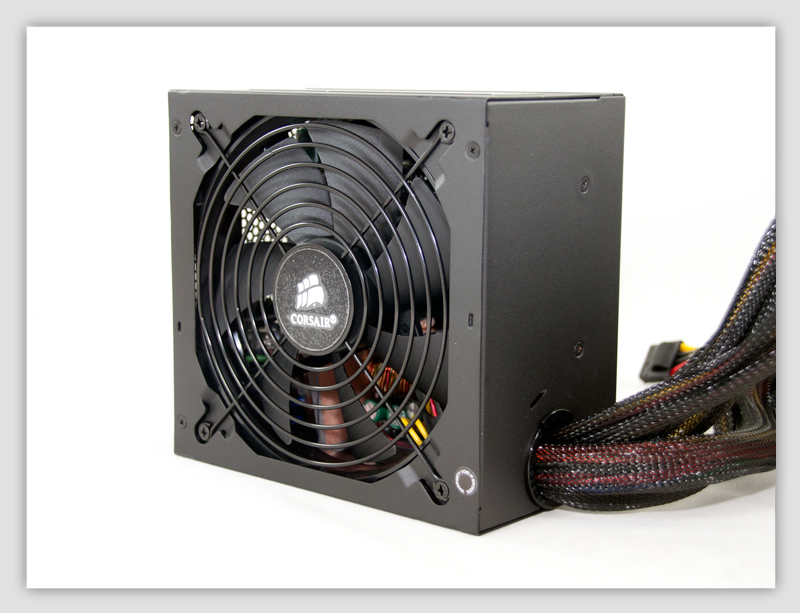

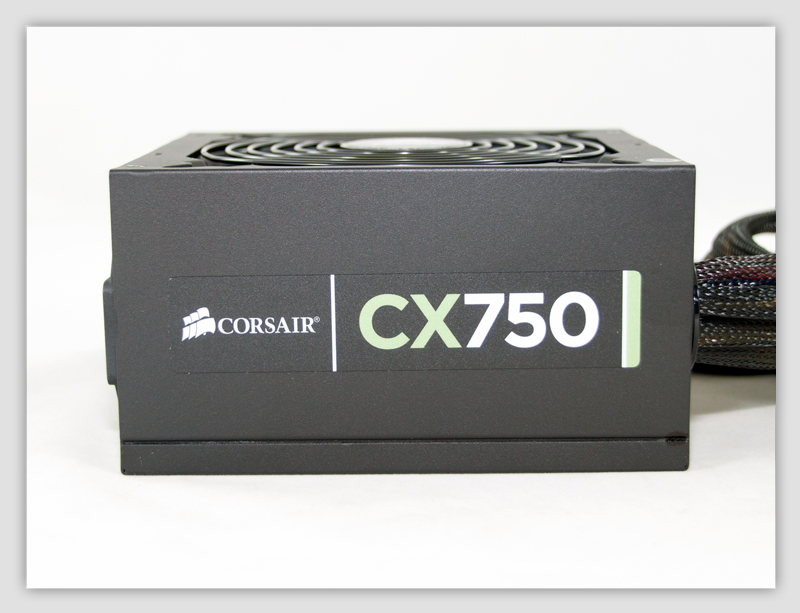

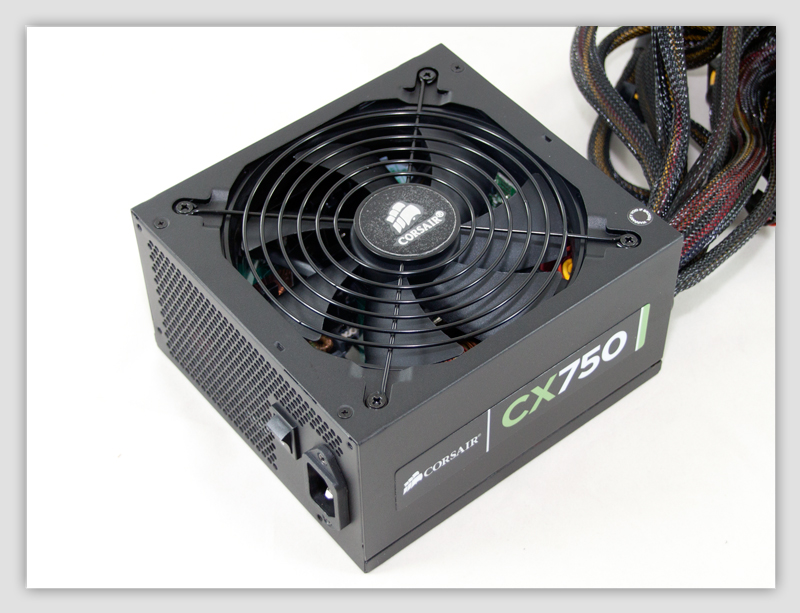

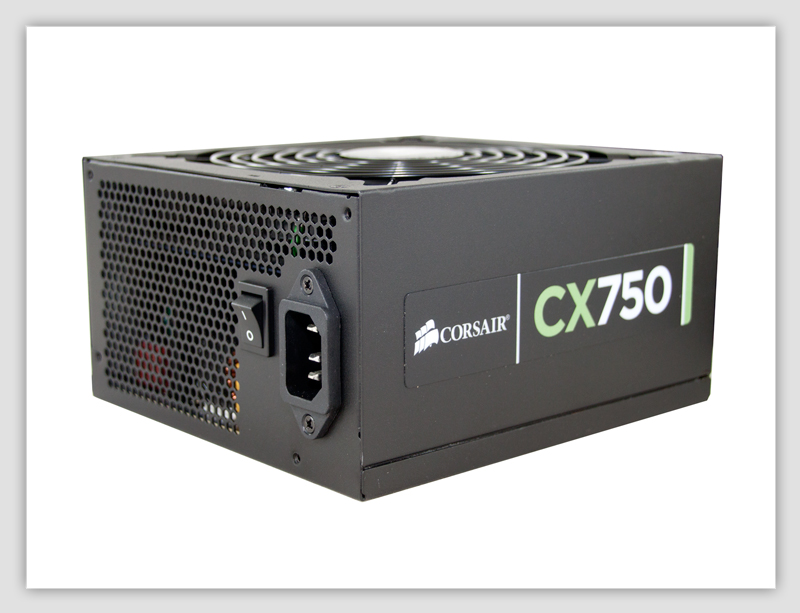

Εξωτερικό μέροςΤο φινίρισμα του CX750 είναι απλό και σίγουρα όχι κορυφαίας ποιότητας. Παρά ταύτα δεν μπορεί να χαρακτηριστεί, σε καμία περίπτωση, ως κακό. Απεναντίας είναι αρκετά καλό δεδομένης της κατηγορίας του PSU. Στα πλαϊνά μέρη υπάρχουν αυτοκόλλητα με το μοντέλο του PSU και στο μπροστινό μέρος συναντούμε την κλασική γρίλια, με σχεδιασμό κυψέλης, μαζί με την υποδοχή τροφοδοσίας και έναν πολύ χρήσιμο διακόπτη on/off.

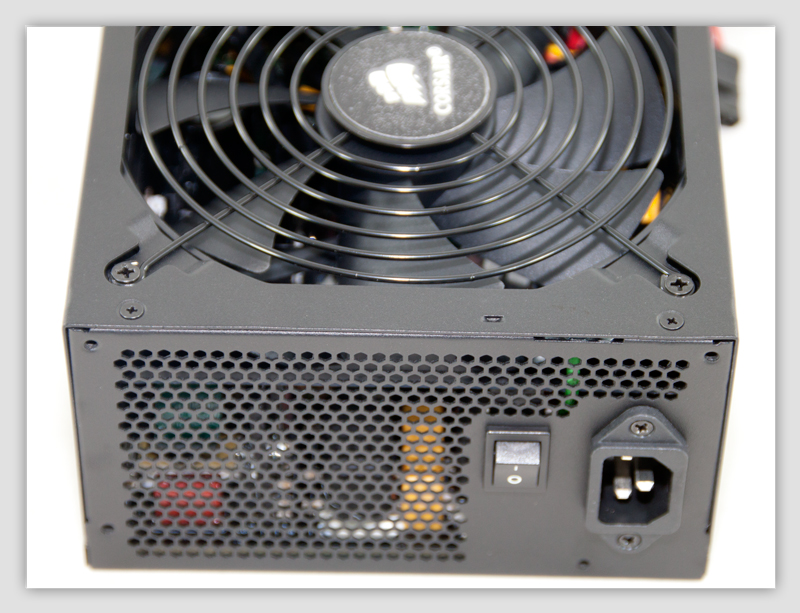

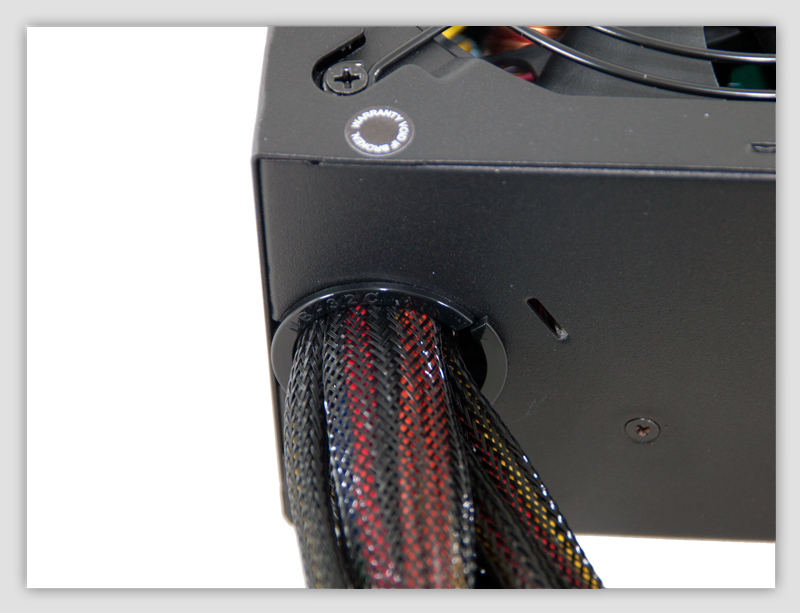

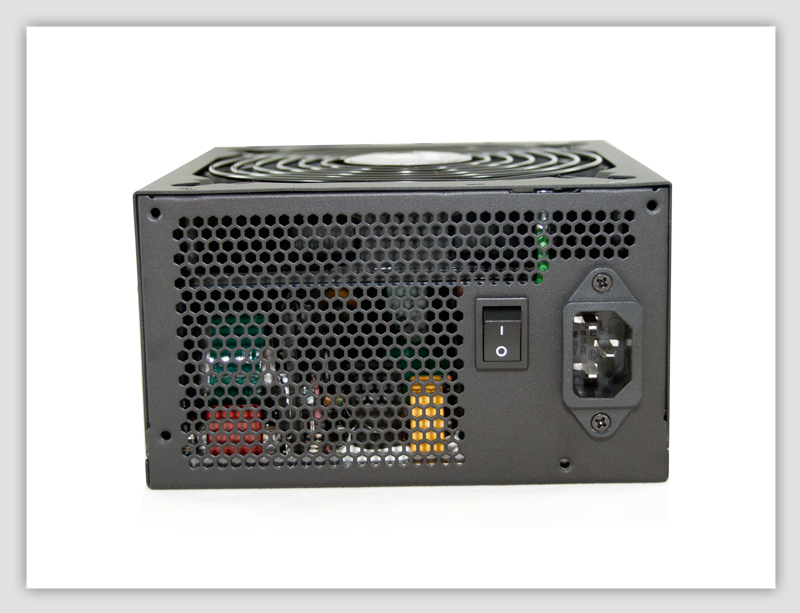

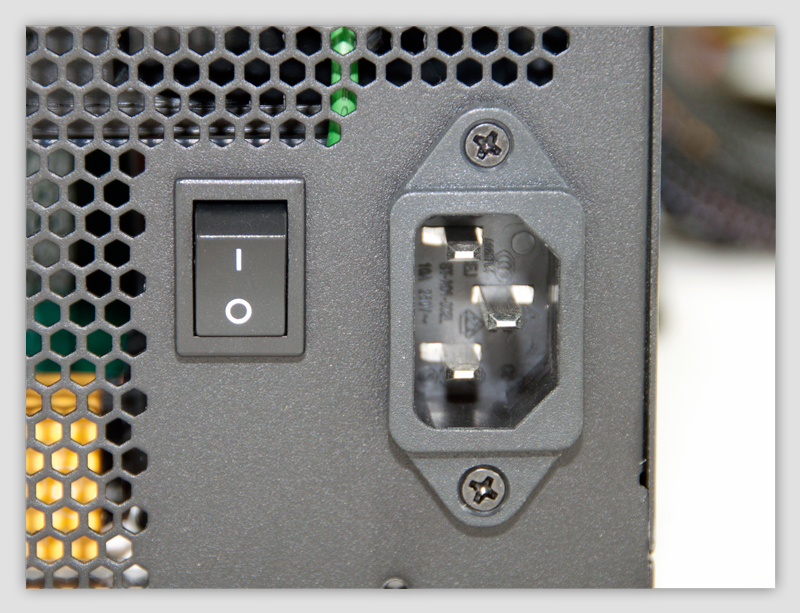

Στο πίσω μέρος βρίσκονται όλες οι σταθερές καλωδιώσεις, οι οποίες είναι fully sleeved μέχρι το εσωτερικό του PSU. Επίσης γύρω από την έξοδο των καλωδιώσεων υπάρχει ένα πλαστικό προστατευτικό, για να τις προστατεύει από τις γωνίες του case.

Σε γενικές γραμμές δεν μπορείς να το χαρακτηρίσεις ως άσχημο εμφανισιακά, παρά μάλλον αδιάφορο. Βέβαια PSU είναι, δε θα κατέβει και στα καλλιστεία. Η ετικέτα με τις προδιαγραφές βρίσκεται στο κάτω μέρος, έτσι ώστε να μην ενοχλεί ιδιαίτερα τους modder (αν και σε περίπτωση που τοποθετηθεί στο κάτω μέρος του κουτιού, με τον ανεμιστήρα να κοιτά προς τα κάτω τότε θα διακρίνεται).

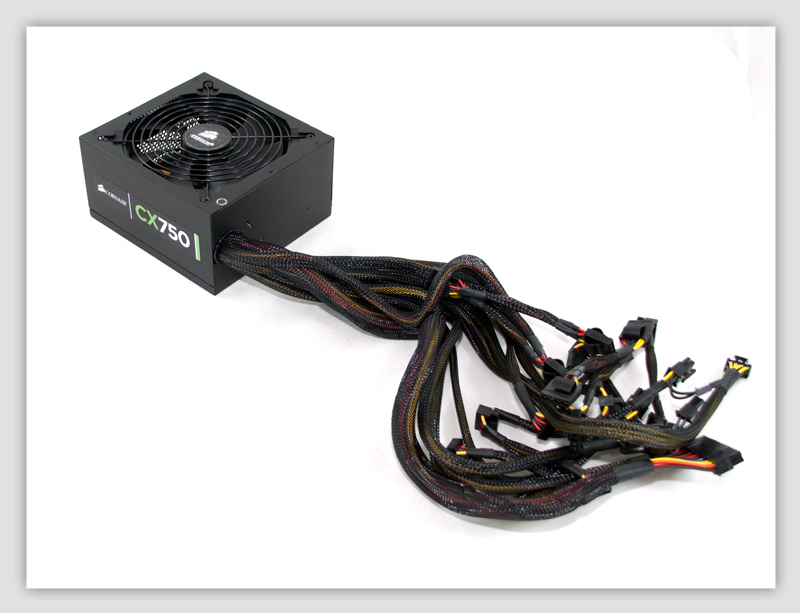

Και μια μακρινή φωτογραφία του χταποδιού με τα πλοκάμια του απλωμένο! Κάτι τέτοιες στιγμές χαιρόμαστε πραγματικά που οι εταιρίες ανακάλυψαν τις αποσπώμενες καλωδιώσεις!

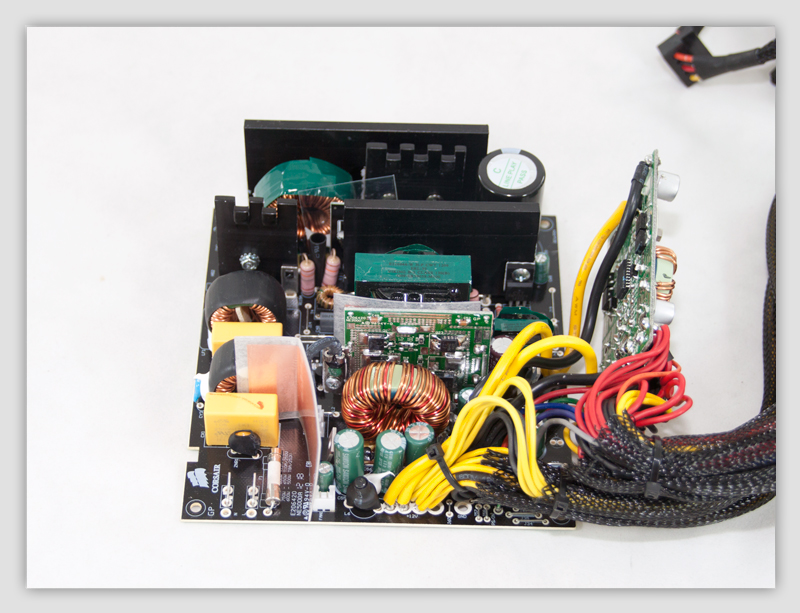

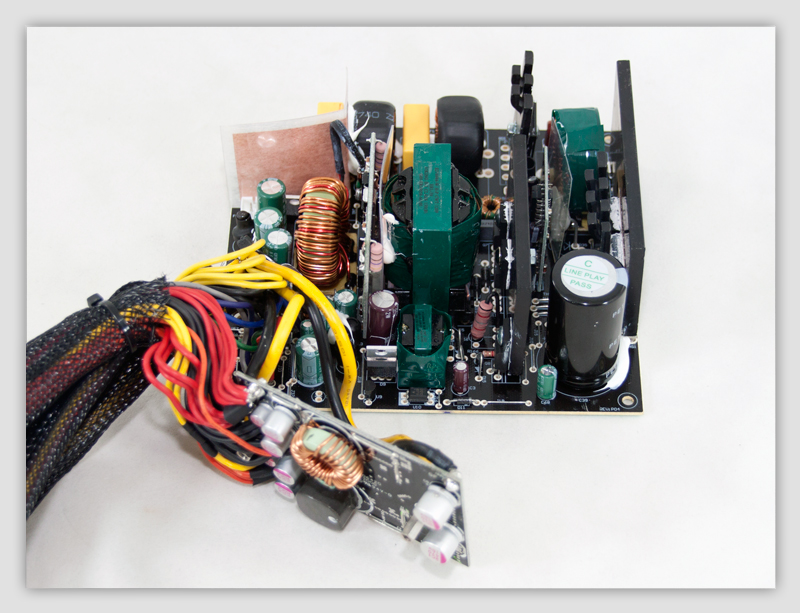

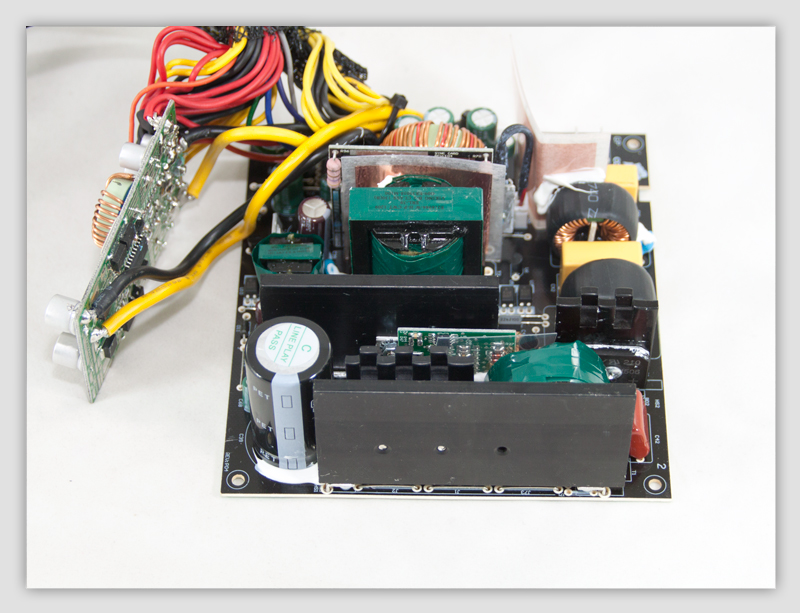

Μια ματιά στα ενδότερα του CX750Όταν αφαιρέσαμε τα περιττά, προς μεγάλη μας έκπληξη (ευχάριστη) διαπιστώσαμε ότι το CX750 στηρίζεται στην καινούρια πλατφόρμα που φέρει την κωδική ονομασία PUQ, της Channel Well Technology (CWT). Πρόκειται για μια πλατφόρμα που βγαίνει σε δύο εκδόσεις, μία με Gold efficiency και μία με Bronze. Και στις δυο εκδοχές της εξοπλίζεται με DC-DC converters για την παραγωγή των minor rails και επιπλέον η ανόρθωση των +12V γίνεται μέσω mosfets, κάτι που εξασφαλίζει μεγαλύτερη αποδοτικότητα.

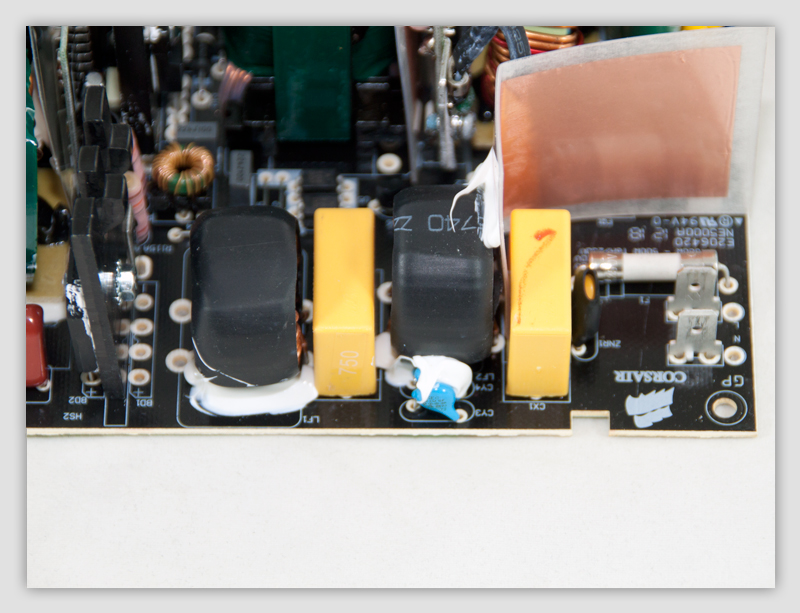

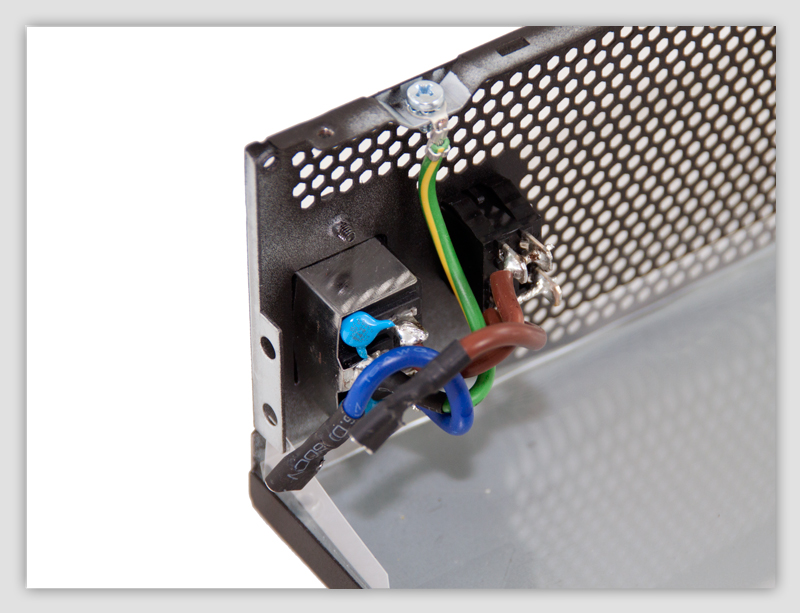

Πίσω από την υποδοχή της τροφοδοσίας βρίσκουμε ένα μικρό κομμάτι του transient φίλτρου και πιο συγκεκριμένα δύο Y πυκνωτές. Στην κύρια πλακέτα βρίσκουμε και το υπόλοιπο μέρους του φίλτρου, το οποίο αποτελείται από δύο X και δύο Υ πυκνωτές, δύο CM (Common Mode) πηνία και ένα βαρίστορ (MOV). Με λίγα λόγια το transient φίλτρο είναι ολοκληρωμένο.

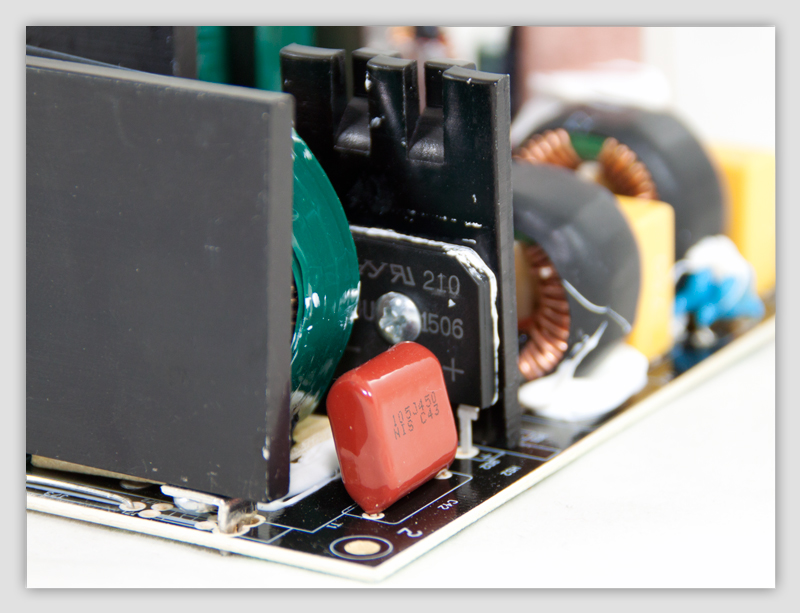

Η μοναδική γέφυρα ανόρθωσης, μίαGBU1506, είναι πανίσχυρη και μπορεί να διαχειριστεί μέχρι και 25A ρεύματος.

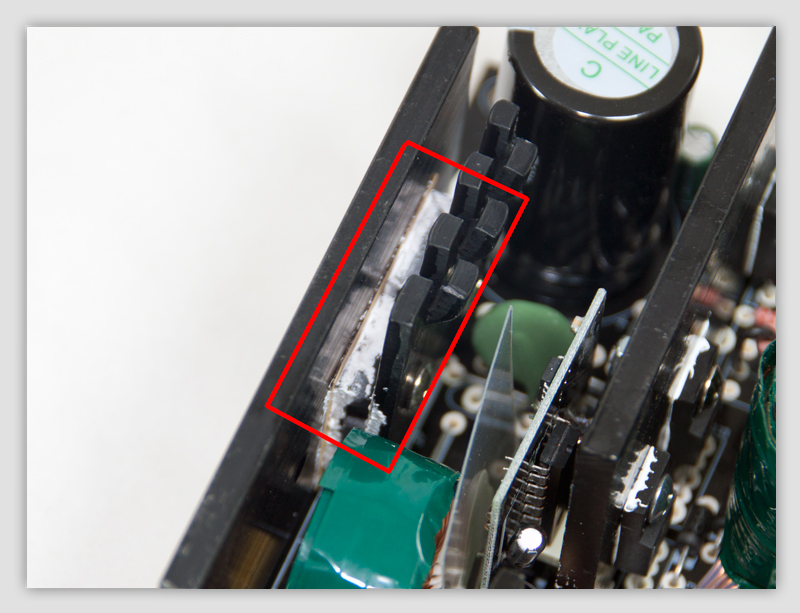

Προχωρώντας στο APFC διαπιστώσαμε ότι τα χρησιμοποιούμενα fets είναι περικυκλωμένα από δύο ψύκτρες και αυτή τη φορά δε θέλαμε να ταλαιπωρήσουμε το Hakko για να τις ξεκολλήσουμε. Στην απέναντι ακριβώς ψύκτρα βρίσκεται και η boost δίοδος, μια8S2TH06.

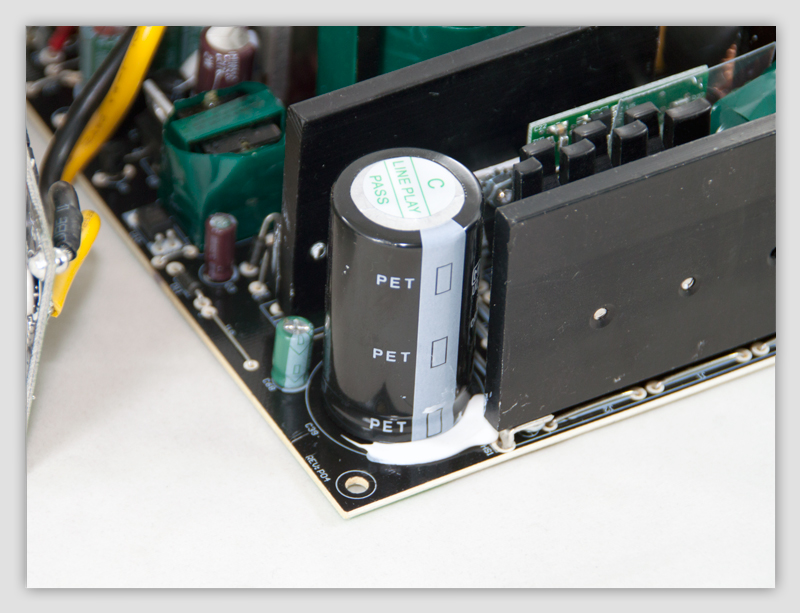

Ο πυκνωτής εξομάλυνσης του APFC είναι της Matsushita/Panasonic (400V, 390μF, 85°C) και είναι αρκετά μικρός δεδομένης της χωρητικότητας του PSU.

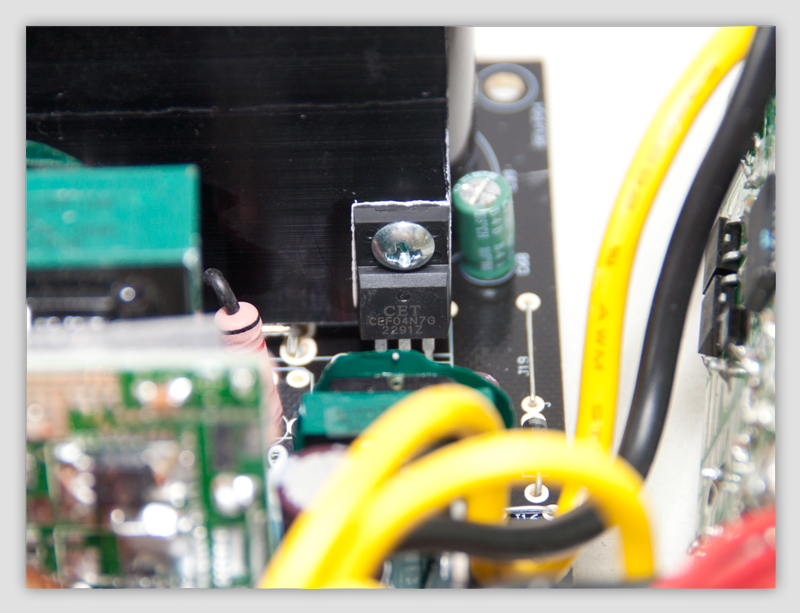

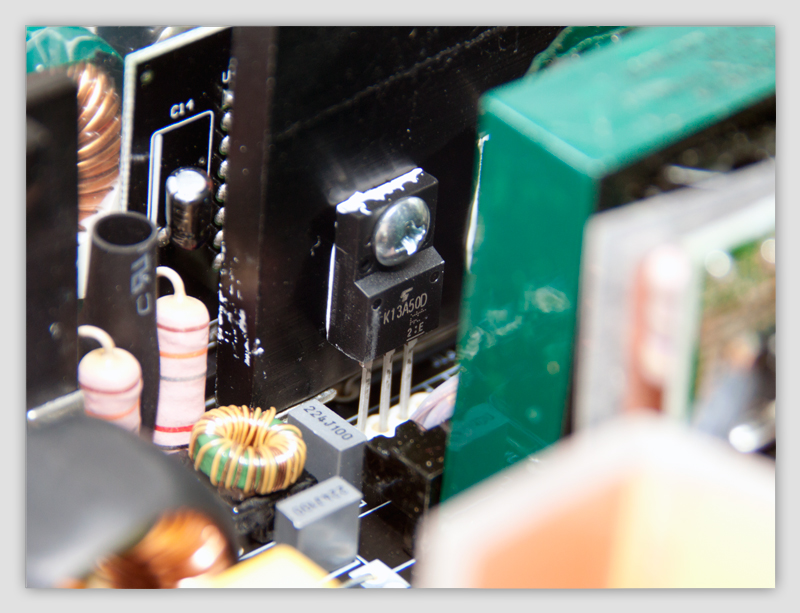

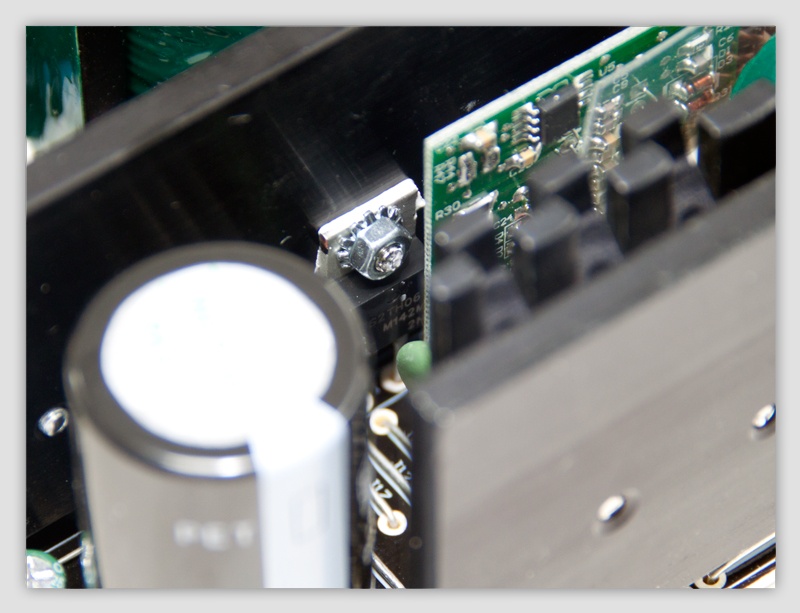

Ως κύρια switches δύο ToshibaTK13A50Dχρησιμοποιούνται σε double forward τοπολογία. Στην ίδια ψύκτρα εντοπίσαμε και έναCEF04N7Gfet το οποίο πιθανότητα αξιοποιείται από το κύκλωμα των 5VSB.

Ο combo PFC/PWM ελεγκτής βρίσκεται πάνω σε αυτή την πλακέτα και είναι ένας ChampionCM6800.

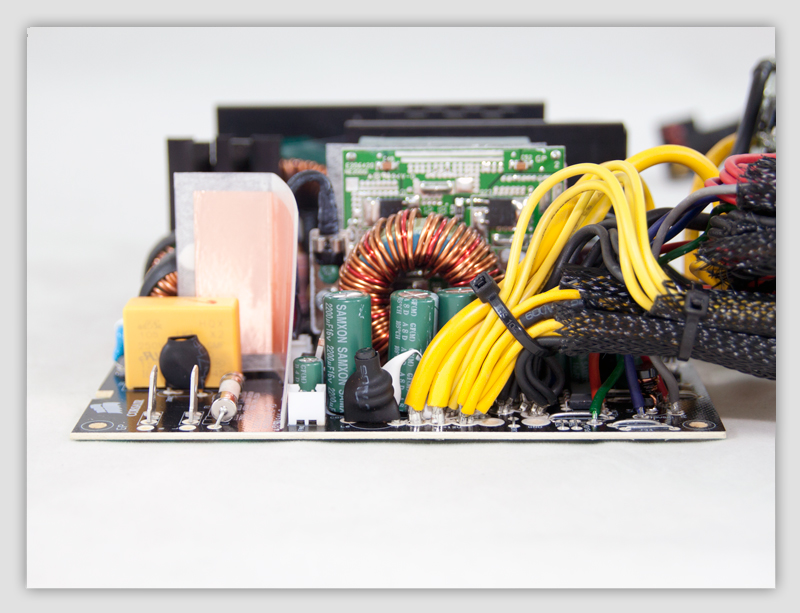

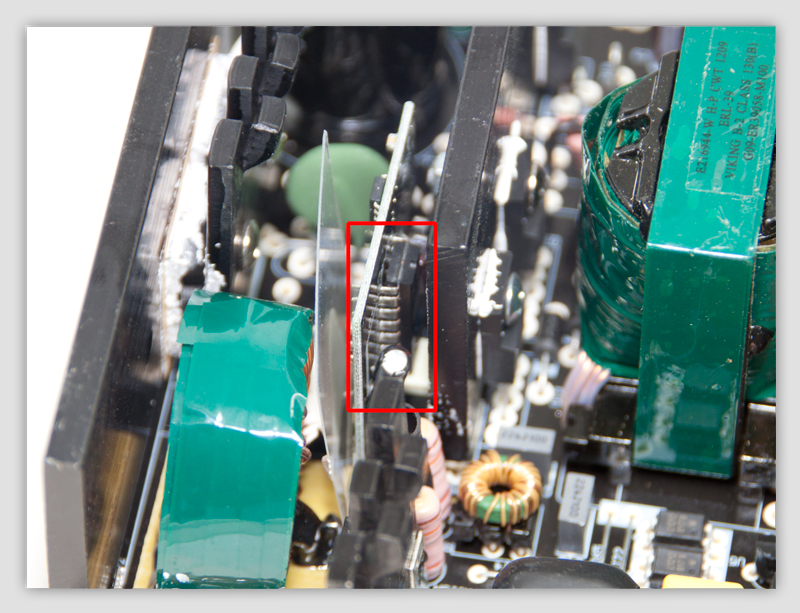

Στο δευτερεύον μέρος σύγχρονη σχεδίαση χρησιμοποιείται και τα +12V ανορθώνουν πέντε 24H3G fets, για τα οποία δεν μπορέσαμε να εντοπίσουμε περισσότερες πληροφορίες. Όλα βρίσκονται πάνω σε μία κάθετη πλακέτα και δε διαθέτουν ψύκτρες. Την ψύξη τους αναλαμβάνουν χοντρές λωρίδες χαλκού που βρίσκονται στο πίσω μέρος της συγκεκριμένης πλακέτας καθώς και ο ανεμιστήρας του PSU. Γι'αυτό και ο τελευταίος είναι αρκετά δυνατός.

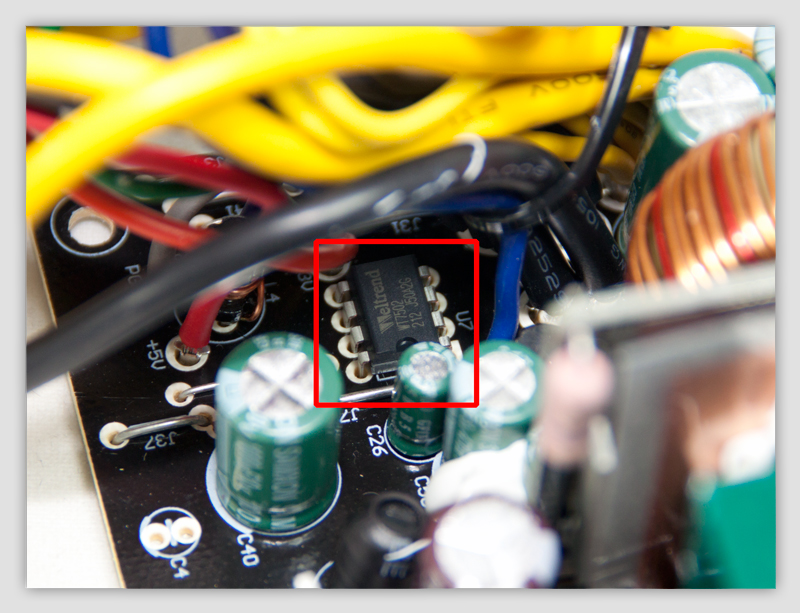

Οι πυκνωτές που φιλτράρουν τα +12V είναι της Samxon, όχι και η καλύτερη ποιοτικά λύση αλλά δυστυχώς η μείωση του κόστους παραγωγής δεν επέτρεψε ούτε καν τη χρήση Teapo πυκνωτών. Το ολοκληρωμένο που αναλαμβάνει τις λιγοστές προστασίες του PSU, ένα WeltrendWT7502, κρύβεται από μια ζούγκλα καλωδίων.

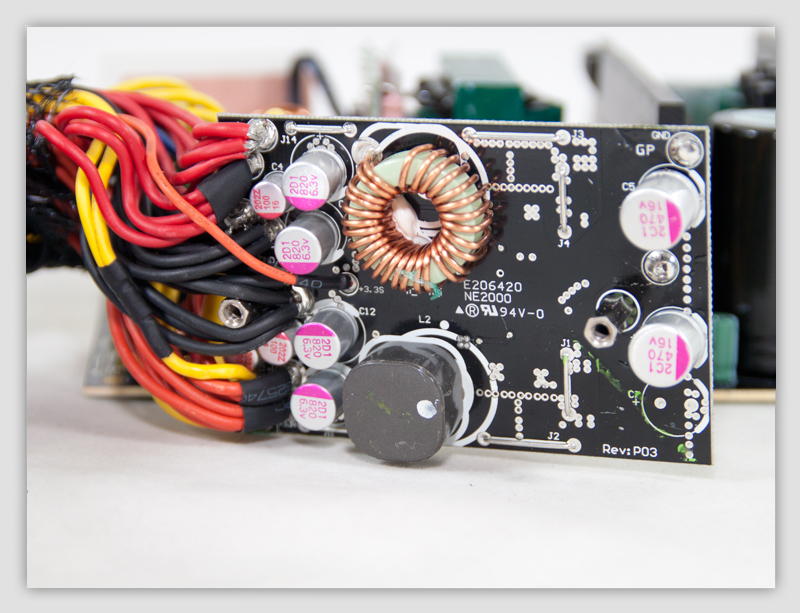

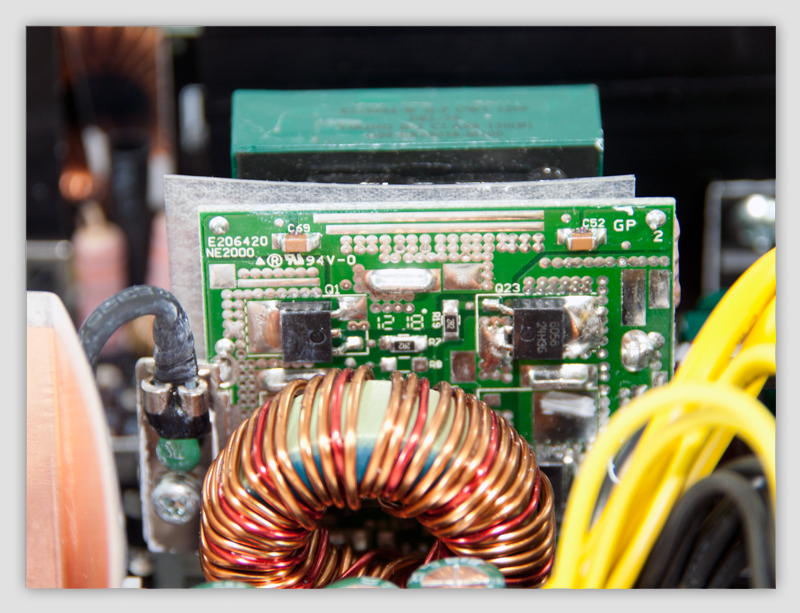

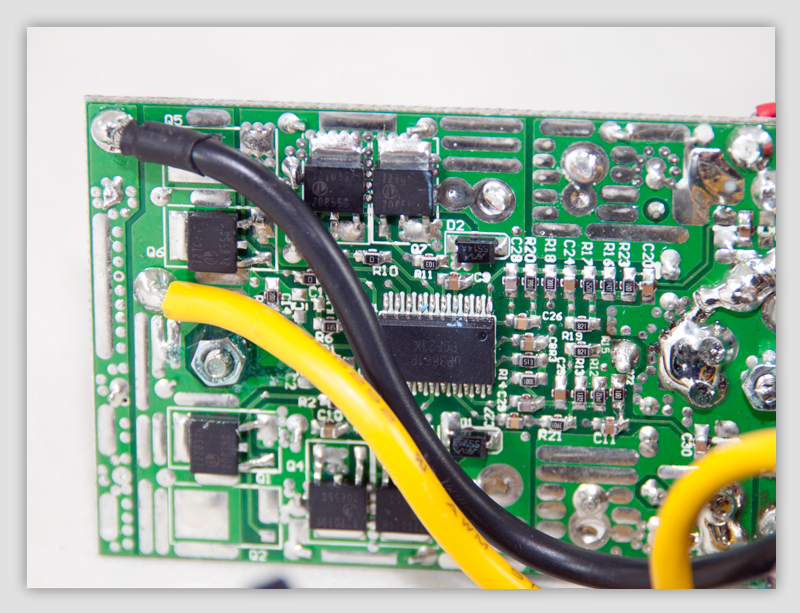

Τα VRMs (Voltage Regulation Models) που παράγουν τα minor rails εντοπίζονται πάνω σε μια ξεχωριστή πλακέτα, οι οποία κανονικά παίζει το ρόλο του modular PCB αλλά σε αυτή την περίπτωση δεν υπάρχουν αποσπώμενες καλωδιώσεις. Σε κάθε VRM υπάρχουν τρίαAP72T03GHτης Advanced Power Electronics και ο κοινός PWM ελεγκτής και για τα δύο VRMs είναι ένας APW7159. Στο μπροστινό μέρος της συγκεκριμένης πλακέτας βρίσκουμε μερικούς πολυμερικούς πυκνωτές της Enesol.

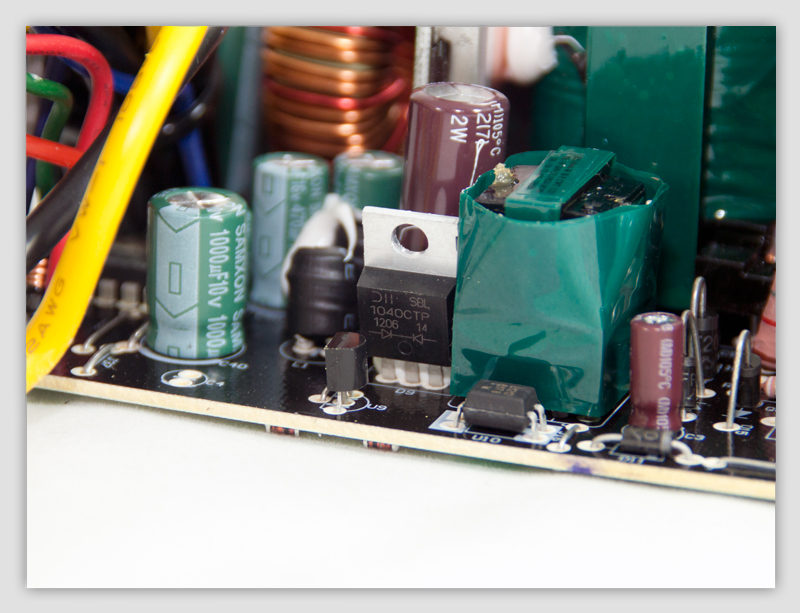

Τα 5VSB ανορθώνει μια δίοδος Schottky, τύπουSBL1040CTP.

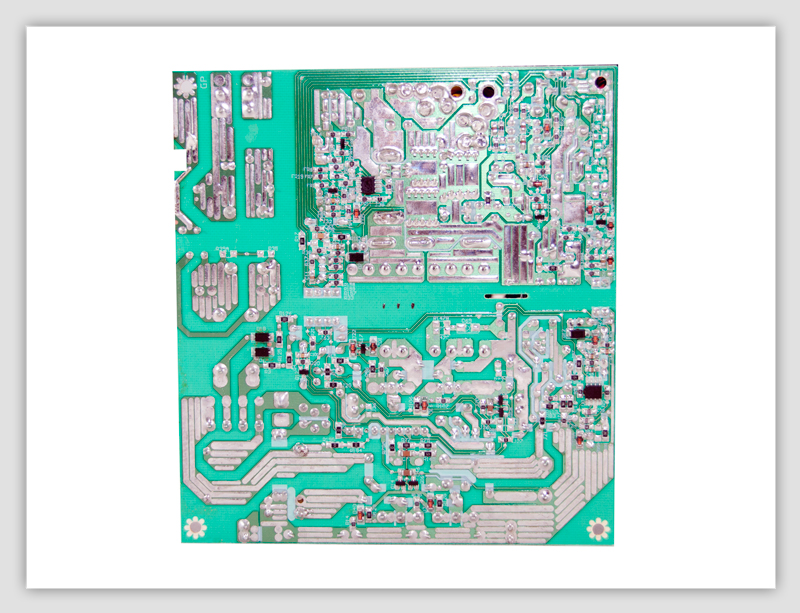

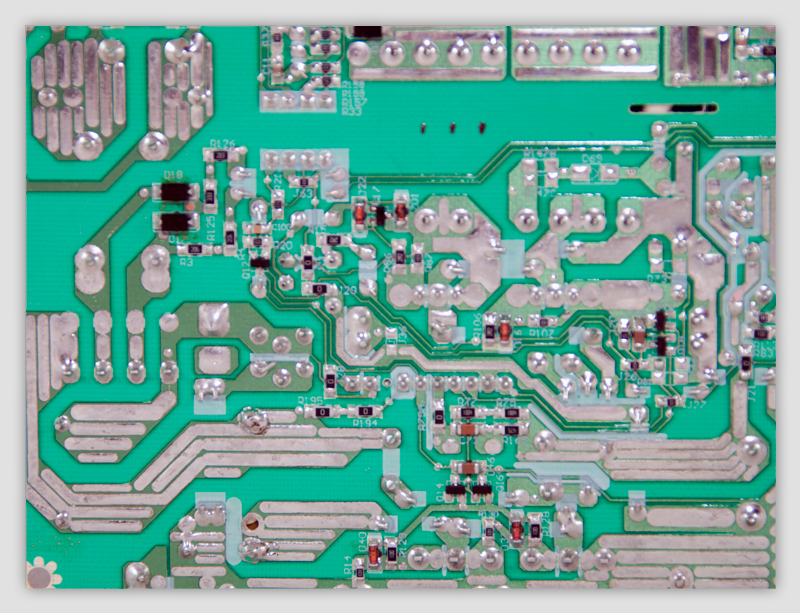

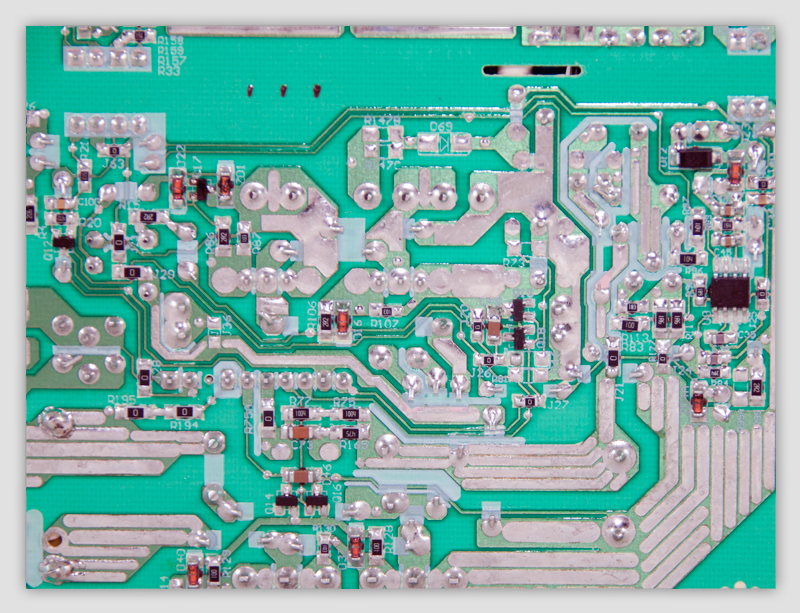

Η ποιότητα των κολλήσεων στην κύρια πλακέτα είναι ικανοποιητική και αρκετά καλή για τα δεδομένα της κατηγορίας που ανήκει το συγκεκριμένο PSU. Επίσης δεν εντοπίσαμε κάποια μακριά "ποδαράκια" εξαρτημάτων, τα οποία είναι πολύ επικίνδυνα και μπορούν εύκολα να προκαλέσουν βραχυκυκλώματα.

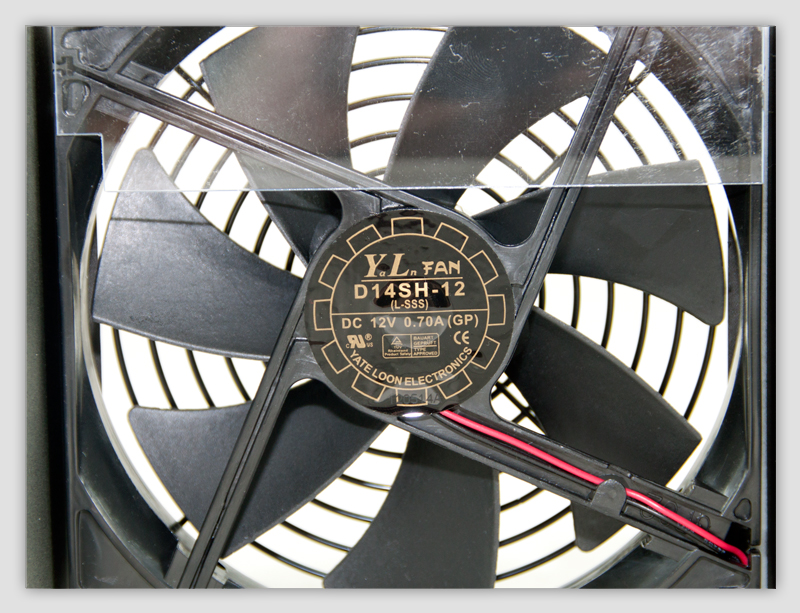

Ο 120mm ανεμιστήρας κατασκευάζεται από την Yate Loon Electronics και το μοντέλο του είναι D14SH-12 (12V, 0.7A, 2000 RPM, 140CFM). Χρησιμοποιεί sleeved bearings και είναι αρκετά δυνατός και θορυβώδης σε υψηλές στροφές.

Μετρήσεις Voltage Regulation και EfficiencyΌλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δύο Chroma 6314A mainframes, δύο παλμογράφων Picoscope 3424 με τέσσερις αναλογικές εισόδους ο καθένας, ενός παλμογράφου Rigol DS1052E (hacked to DS1102E), ενός Picotech TC-08 thermocouple data logger με οκτώ κανάλια, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που με τη βοήθεια των κατάλληλων πηγών θερμότητας παίζει το ρόλο του Hot Box.Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του CX750 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80%, 100% και 110% του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

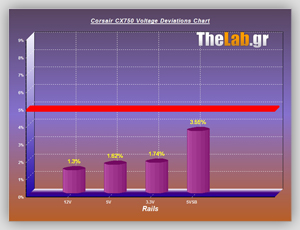

Όσον αφορά το voltage regulation το CX750 τα πήγε πολύ καλά, ειδικά αν λάβουμε υπόψη την κατηγορία τιμής στην οποία παίζει, μιας και κατάφερε και κράτησε όλες σχεδόν τις τάσεις του (εκτός από τα 5VSB) εντός 2%. Επίσης η αποδοτικότητα κυμάνθηκε σε υψηλά επίπεδα, ειδικά στα μεσαία φορτία. Όπως βλέπετε το PSU κατάφερε και απέδωσε την ισχύ του χωρίς δράματα, ακόμη και σε αρκετά υψηλότερες των 40°C θερμοκρασίες. Βέβαια εδώ θα πρέπει να σημειώσουμε ότι κατά τη διάρκεια των 100%, 110% και CL2 δοκιμών το PSU μετά από μερικά λεπτά έκλεισε μιας και υπερθερμάνθηκε μέσα στο hotbox, με την ambient που υπήρχε. Το καλό σε αυτή την υπόθεση ήταν ότι μετά από λίγο ξεκίνησε και πάλι κανονικά, χωρίς να υπάρχει το παραμικρό πρόβλημα. Οπότε η μέγιστη θερμοκρασία των 40°C που ανακοινώνει η Corsair ισχύει όντως και καλό είναι σε πλήρες φορτίο να μην την ξεπερνάτε γιατί θα διακοπεί η λειτουργία του τροφοδοτικού. Τέλος, ο ανεμιστήρας σε χαμηλά φορτία δεν είναι θορυβώδης αλλά όσο ανεβαίνει η θερμοκρασία στο εσωτερικό του PSU τόσο αυξάνεται και ο εκλυόμενος θόρυβος και στις μέγιστες στροφές αρχίζει και γίνεται ενοχλητικός.Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του CX750 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.

Σε χαμηλά φορτία η αποδοτικότητα του PSU είναι ικανοποιητική, δεδομένης της Bronze πιστοποίησης που αυτό φέρει. Θα θέλαμε πάντως με 40W φορτίο η αποδοτικότητα να μην έπεφτε κάτω του 70%, αλλά δυστυχώς δεν μπορούμε να τα έχουμε όλα.Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Με μόλις 0.13W κατανάλωση σε κατάσταση αναμονής το PSU είναι πλήρες συμβατό ακόμη και με τις προδιαγραφές της μελλοντικής ErP Lot 6 2013 οδηγίας.Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

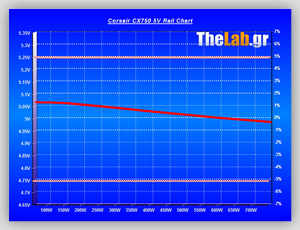

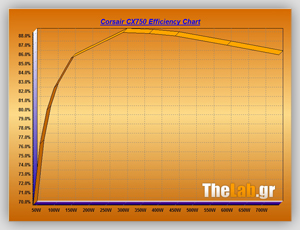

Και στα 5VSB η αποδοτικότητα είναι αρκετά καλή, αν και σίγουρα δε συγκαταλέγεται ανάμεσα στις κορυφαίες που έχουμε μετρήσει μέχρι στιγμής. Πάντως για ένα PSU αυτής της κατηγορίας θεωρείται καλή.Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του CX750 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η παρέκκλιση όλων των rails(σε ποσοστό %) και στα επόμενα τέσσερα γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6.

Efficiency & Voltage Regulation Charts
Corsair CX750
Efficiency	Voltage Variations Chart
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	5VSB Rail Chart

Δοκιμές Transient ResponseΣτις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

Advanced Transient Response Charts
Corsair CX750
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

Ελεγχόμενες οι πτώσεις τάσεων σε όλα τα rails με τα +12V να αποδίδουν αρκετά καλά και στις δύο περιπτώσεις. Τη μεγαλύτερη διακύμανση την μετρήσαμε στα 3.3V, αλλά χωρίς να δημιουργηθούν προβλήματα και η τάση σε καμιά περίπτωση δεν έπεσε κάτω από τα 3.2V. Σε γενικές γραμμές το PSU πέρασε με απόλυτη επιτυχία και αυτές τις δοκιμές.Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

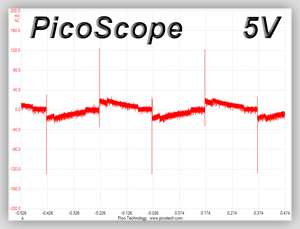

Advanced Transient Response Oscilloscope Screenshots
Corsair CX750
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

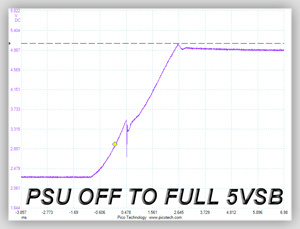

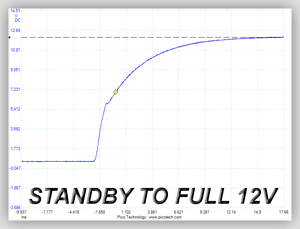

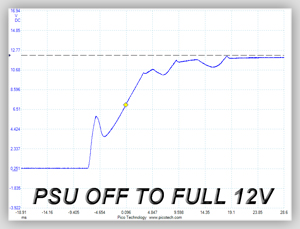

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
Corsair CX750

Στα 5VSB η τάση σημειώνει μια άσχημα πτώση λίγο πριν το μέσο της διαδρομής και επίσης σημειώνει μια μικρή αιχμή αργότερα, η οποία όμως βρίσκεται πολύ χαμηλότερα από το όριο. Στα +12V τώρα, στη δοκιμή με το PSU σε κατάσταση αναμονής τα αποτελέσματα ήταν αρκετά καλά. Αντιθέτως, με το PSU κλειστό τα πράγματα είναι πολύ διαφορετικά. Η κυματομορφή παρουσιάζει έντονα σκαμπανεβάσματα και αργεί αρκετά να σταθεροποιηθεί.Ας ρίξουμε μια ματιά τώρα και στο χρόνο που μπορεί να κρατήσει το PSU τις τάσεις τους εντός ορίων, σε περίπτωση που κοπεί απότομα η τάση τροφοδοσίας. Αυτός ο χρόνος ονομάζεται "hold-up time" και σύμφωνα με τις προδιαγραφές ATX πρέπει να είναι μεγαλύτερος των 16 ms με το τροφοδοτικό να λειτουργεί με πλήρες ισχύ. Στο παρακάτω screenshot με μπλε διακρίνεται η κυματομορφή της τάσης του δικτύου και με κίτρινο το Power Ok σήμα του τροφοδοτικού το οποίο από 5V πέφτει σε 0V μόλις κάποια από τις τάσεις του PSU πέσει κάτω από το 95% της ονομαστικής/κανονικής τιμής της.

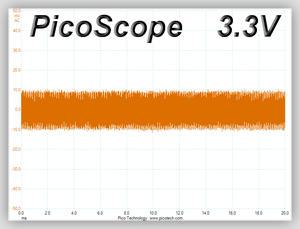

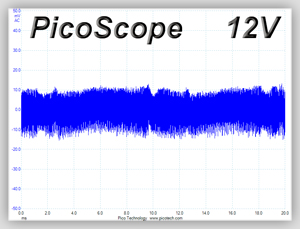

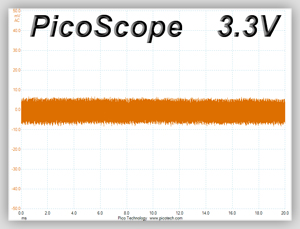

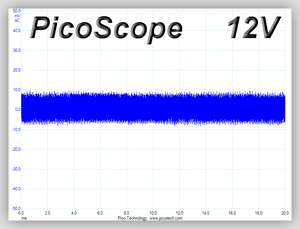

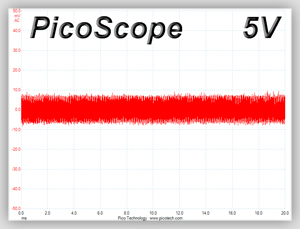

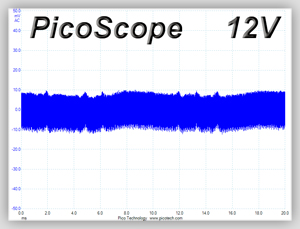

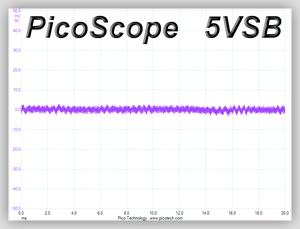

Δυστυχώς, όπως βλέπετε το PSU διαθέτει πολύ μικρό hold-up time και γι'αυτό ευθύνεται ο μικρός πυκνωτής του APFC, ο οποίος αδυνατεί να τροφοδοτήσει για περισσότερο χρόνο το δευτερεύων, σε περίπτωση που κοπεί η AC τάση.Μετρήσεις RippleΣτις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του CX750. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

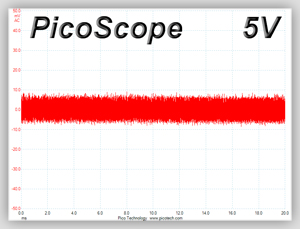

Το ripple (διακύμανση) σε όλες τις τάσεις του PSU είναι ιδιαίτερα μικρό και κυμαίνεται σε επίπεδα που συναντούμε συνήθως σε κατά πολύ ακριβότερα PSUs. Εδώ θα πρέπει να συγχαρούμε την Corsair καθώς και την CWT μιας και κατάφεραν σε αυτό το επίπεδο τιμής να προσφέρουν ένα 750αρη PSU με πολύ καθαρές τάσεις εξόδου. Τα πιο πολλά, χαμηλής τιμής, PSUs διαθέτουν συνήθως βρώμικες τάσεις εξόδου με αποτέλεσμα να ζορίζουν τα υπό-συστήματα που τροφοδοτούν. Αυτό ξεκάθαρα δεν ισχύει σε αυτή την περίπτωση.Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

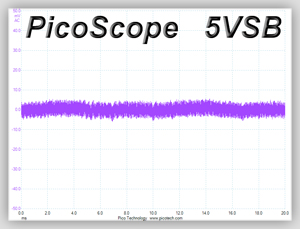

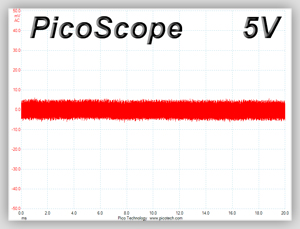

Ripple Oscilloscope Screenshots
Corsair CX750
Full Load
CL1 test
CL2 test

Επίλογος

Το καινούριο Corsair CX750 σε γενικές γραμμές μου άφησε πολύ καλές εντυπώσεις, κάτι που οφείλεται στην μοντέρνα και αξιόλογη πλατφόρμα στην οποία στηρίζεται. Ενδεικτικά να αναφέρω ότι μια βελτιωμένη εκδοχή της ίδιας πλατφόρμας φέρει το Corsair ΗΧ850. Βέβαια στο CX750 έχουν γίνει αρκετές περικοπές για να συμπυκνωθεί όσο το δυνατόν περισσότερο το κόστος παραγωγής αλλά σύμφωνα με τα αποτελέσματα των δοκιμών μου, αυτές οι περικοπές δεν επηρέασαν τις επιδόσεις οι οποίες κυμαίνονται σε αρκετά καλά επίπεδα. Στην ουσία τα μόνα προβλήματα του CX750 είναι ο θόρυβος του ανεμιστήρα σε υψηλά φορτία και σίγουρα μερικούς χρήστες θα πειράξει η έλλειψη αφαιρούμενων καλωδιώσεων. Από την άλλη το CX750, τουλάχιστον στο εξωτερικό, προσφέρεται σε μια ιδιαίτερα ανταγωνιστική τιμή, η οποία θα βάλει φωτιά στον ανταγωνισμό και επιπλέον δεν πρέπει να ξεχνάμε ότι από πίσω του βρίσκεται η Corsair με ότι συνεπάγεται αυτό (βλέπε κορυφαία υποστήριξη - after sales support).Ανακεφαλαιώνοντας, αν το Corsair CX750 έρθει στην Ελλάδα με τιμή κάτω των 80€ τότε πιστεύω ότι θα αποτελεί την ιδανική επιλογή για κάποιον που θέλει ένα επώνυμο, non modular, τροφοδοτικό με καλές επιδόσεις για το σύστημα του, χωρίς να ξοδέψει πολλά χρήματα για την αγορά του. Πάντως προσωπικά θα προτιμούσα να κόστιζε μερικά ευρώ παραπάνω και αντί για Samxon πυκνωτές στο δευτερεύων να διέθετε αντίστοιχους της Teapo.ToCorsair CX750κοστίζει 73.83€. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Κορυφαίος λόγος επιδόσεων/τιμής
• Καλό voltage regulation
• Υψηλό efficiency σε τυπικά φορτία
• Βασίζεται σε μοντέρνα πλατφόρμα της CWT
• Άντεξε θερμοκρασίες αρκετά μεγαλύτερες των 40°C, που προτείνει ο κατασκευαστής
• Ακόμη και στο 110% της ισχύς του η απόδοση του ήταν πολύ καλή

Μειονεκτήματα

• Μέτριας ποιότητας πυκνωτές στο δευτερεύων
• Πολύ μικρό hold-up time
• Θορυβώδης ανεμιστήρας

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά τοCX750είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Corsair για τη διάθεση του δείγματος.
