CoolerMaster M620 review

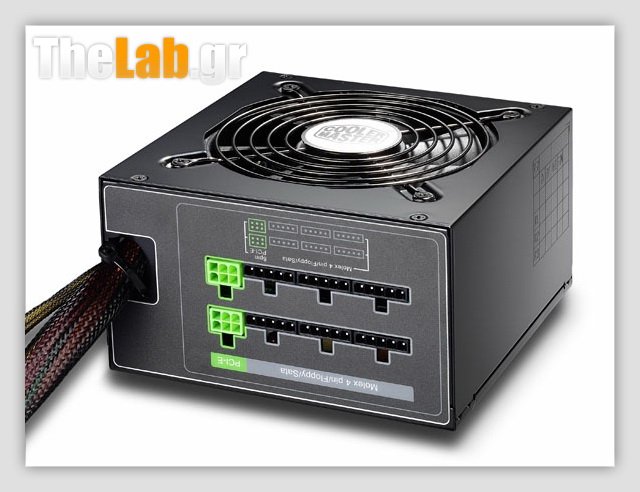

Η CoolerMaster είναι μια εταιρία η οποία παράλληλα με μια επιτυχημένη πορεία στο χώρο των κουτιών (cases) υπολογιστών και συστημάτων ψύξης, προσπαθεί να διεισδύσει τα τελευταία χρόνια και στην αγορά των τροφοδοτικών (PSUs) στην οικονομική, καθώς και στη μεσαίου κόστους κατηγορία. Σήμερα θα δοκιμάσουμε το CoolerMaster M620, το οποίο ανήκει στη σειρά Real Power. Το Μ620 είναι ένα semi-modular PSU με 620W ισχύ και αποδοτικότητα που χαρακτηρίζεται ως 80 Plus, το οποίο κοστίζει ένα σεβαστό ποσό (90€ περίπου) και προσφέρεται με εγγύηση 5 χρόνων. Εδώ να σημειώσουμε ότι το PSU της δοκιμής δεν αποτελεί δείγμα το οποίο προήλθε κατευθείαν από την εταιρία, αλλά πρόκειται για ένα προϊόν που από το ράφι ενός ελληνικού καταστήματος ήρθε κατευθείαν στα εργαστήρια του TheLab, πριν καν το δει ο αγοραστής του (την ταυτότητα του οποίου και αποκαλύπτουμε στον επίλογο ).




Τα κύρια χαρακτηριστικά του M620 παραθέτονται στον παρακάτω πίνακα.


Η μέγιστη θερμοκρασία λειτουργίας του M620, σύμφωνα με την CoolerMaster, είναι μόλις 40C αλλά αφού υποτίθεται ότι το PSU είναι συμβατό με τις προδιαγραφές ATX, τότε θα πρέπει να λειτουργεί κανονικά ακόμη και στους 50C. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του M620.

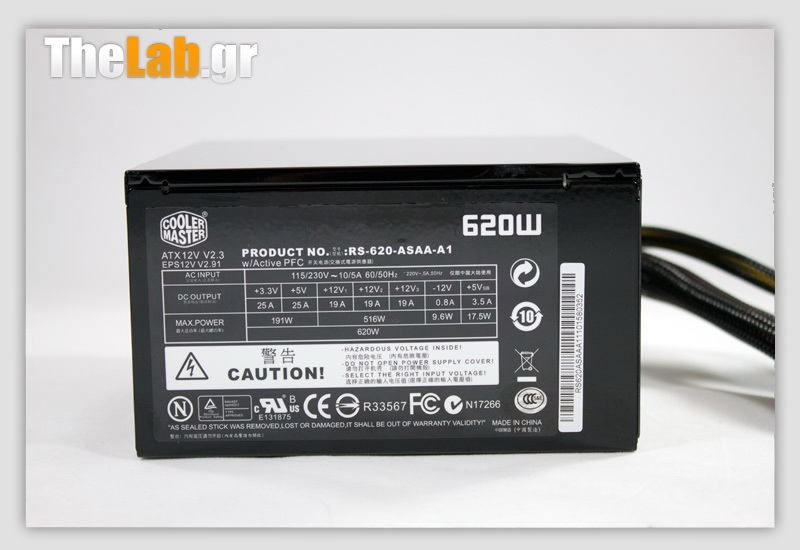

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του M620.

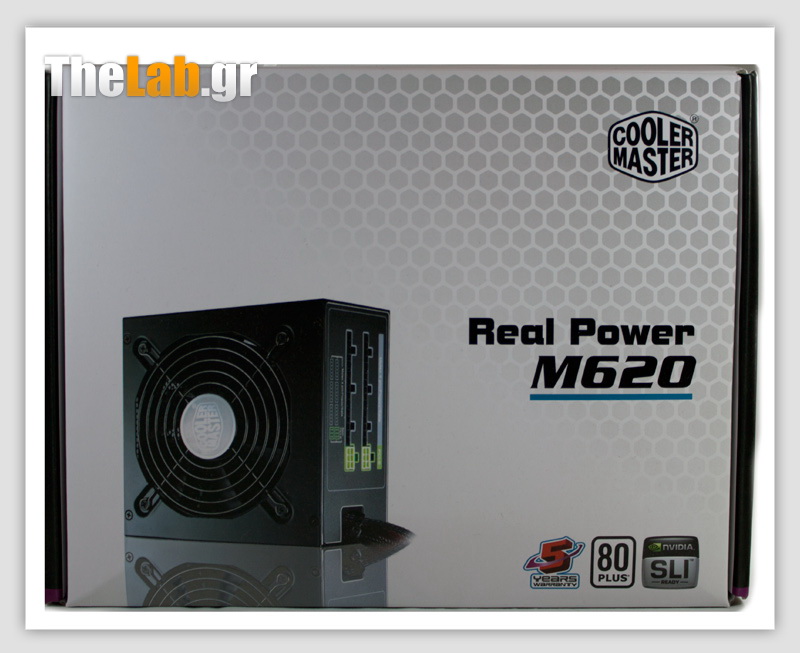

To Μ620 έρχεται μέσα σε μια "συμπαθητική" συσκευασία.

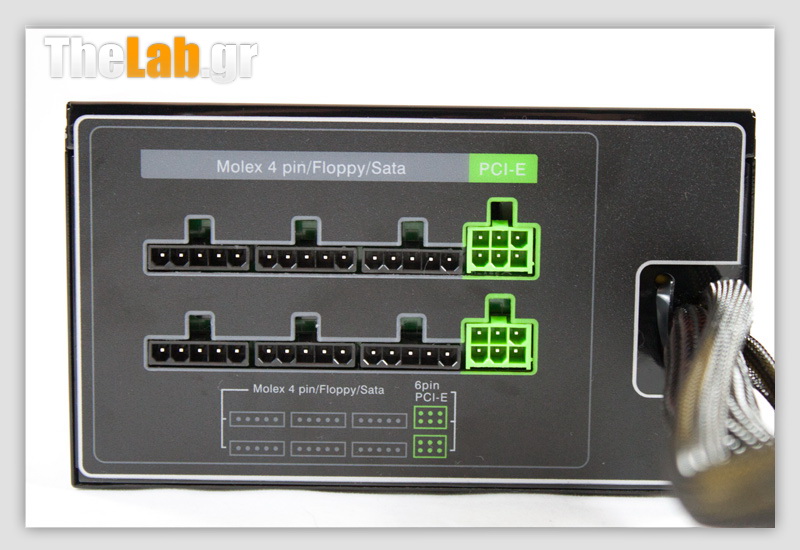

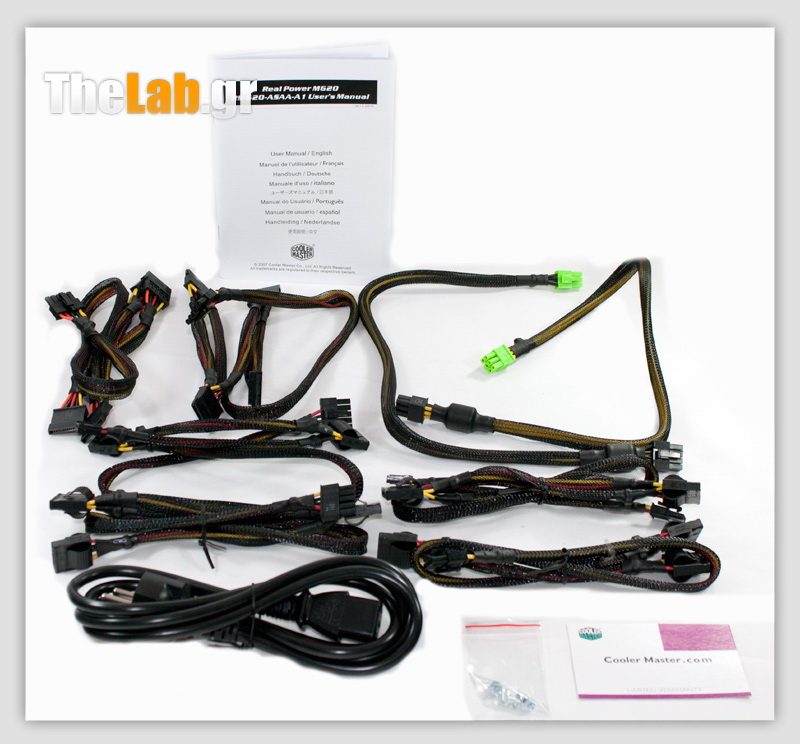

Οι modular καλωδιώσεις του M620 είναι αρκετές και σίγουρα θα υπερκαλύψουν τα 620W της ισχύς του.

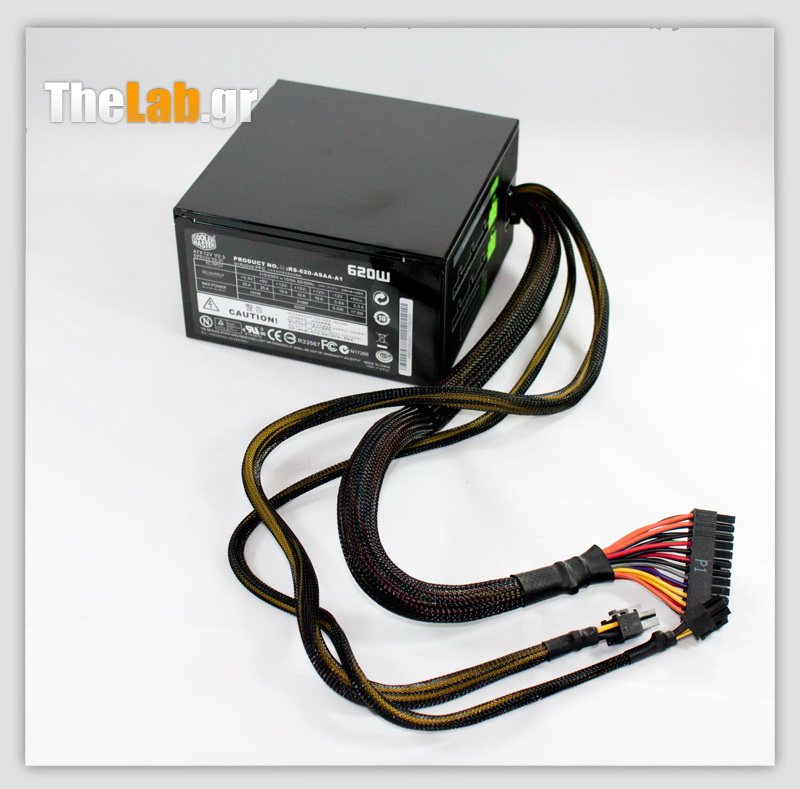

Οι σταθερές καλωδιώσεις του M620 είναι τρεις (ATX, 4pin P4 connector και 8pin EPS connector).

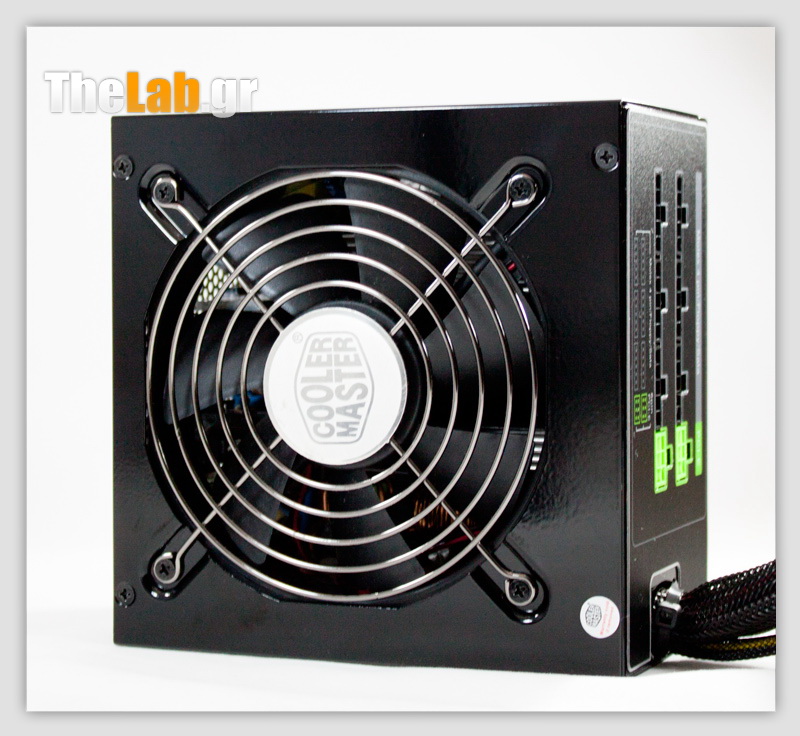

Ακολουθούν μερικές ακόμη φωτογραφίες του M620.

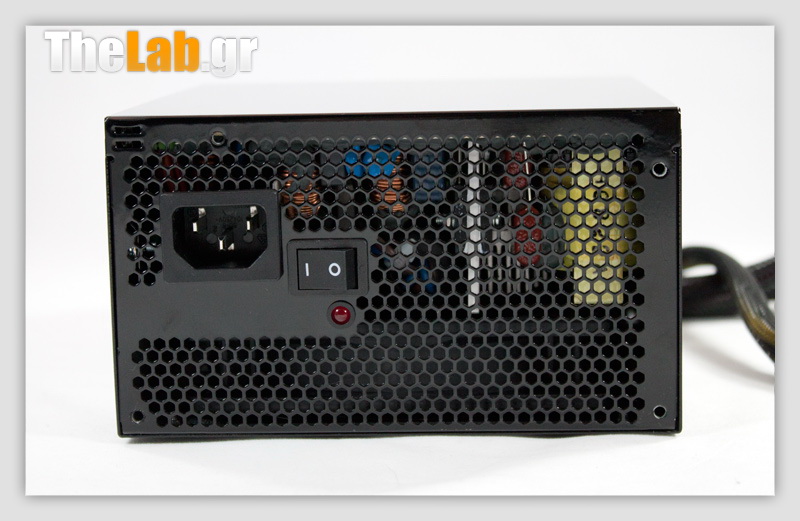

Led λειτουργίας και On/Off διακόπτης

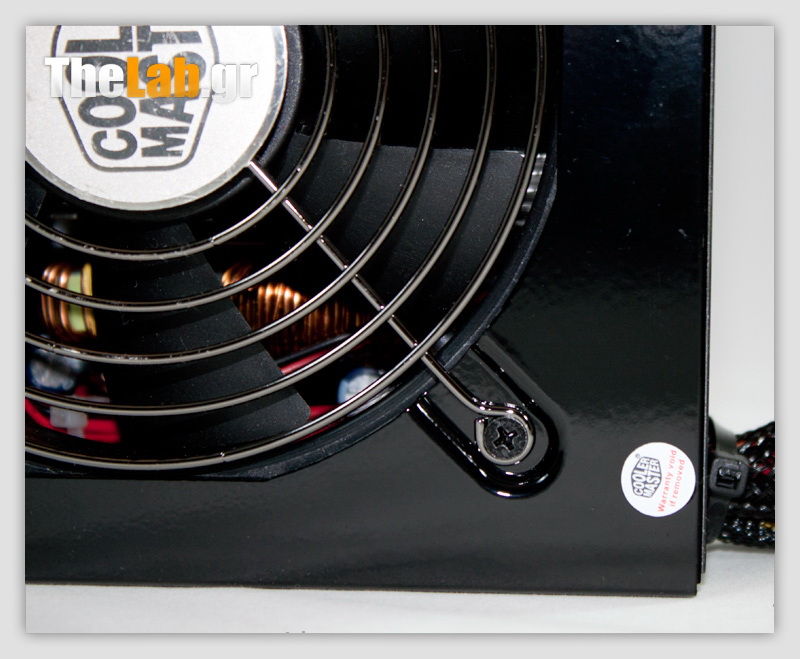

Στην κάτω δεξιά γωνία του PSU διακρίνεται το αυτοκόλλητο της εγγύησης




Ο κατασκευαστής ΟΕΜ του M620 είναι η εταιρία AcBel Polytech, μια εταιρία που δεν έχουμε ξανασυναντήσει σε PSU review εδώ, στο TheLab. Δυστυχώς η παραπάνω παράγραφος αποτελεί και τη μοναδική περιγραφή του εσωτερικού που μπορούμε να δώσουμε για το εν λόγω PSU. Για να γίνουμε πιο συγκεκριμένοι δεν το ανοίξαμε το PSU, διότι θα χανόταν η εγγύησή του, η οποία όπως θα δείτε στη συνέχεια της παρουσίασης θα χρειαστεί στον άτυχο (τελικά) ιδιοκτήτη του.

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός επαγγελματικού power meter (Prova WM-01) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του M620 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


To PSU αρχικά αρνιώταν πεισματικά να δουλέψει με φορτίο άνω των 580W. Μετά από λίγο στρώσιμο με τον Fagana όμως, δούλεψε κανονικά μέχρι το μέγιστο φορτίο του (620W). Όταν φτάσαμε στο CL2 test, μετά από κανά 5λεπτο σε φορτίο 600W και με τις θερμοκρασίες που φαίνονται στον πίνακα το PSU έκλεισε. Στην αρχή νομίσαμε ότι επενέβη η θερμική προστασία (όχι η πυροσβεστική :D) και ότι μετά από λίγο θα επανερχόταν για τη συνέχιση των δοκιμών. Εντέλει αποδείχτηκε ότι το PSU τα έκαψε στην κυριολεξία!! Γι΄αυτό το λόγο δε θα παραθέσουμε αποτελέσματα για τις δοκιμές low load και transient μιας και δεν προλάβαμε να τις πραγματοποιήσουμε. Το γεγονός τώρα ότι το PSU που είχαμε στα χέρια μας κάηκε με μόλις 60W περίπου μεγαλύτερο φορτίο από αυτό που δηλώνει η CM ως μέγιστο, στα +12V, σημαίνει ότι δεν υπάρχει Over Load προστασία (OLP), η ύπαρξη του οποίου δηλώνεται στα χαρακτηριστικά του εν λόγω PSU. Όσον αφορά τώρα τα αποτελέσματα του παραπάνω πίνακα, στο CL1 test η κόκκινη ένδειξη των 12V μαρτυρά group regulation. To Voltage regulation μέχρι και το test 5 κυμαίνεται σε αρκετά καλά επίπεδα αλλά στο test 6 παρατηρούμε μια αρκετά μεγάλη πτώση στα +12V, κάτι που δείχνει ότι ζορίζεται αρκετά το M620, με 45Α φορτίο στο συγκεκριμένο rail. Τέλος, το efficiency καλύπτει τις προδιαγραφές του 80 Plus Bronze και αποτελεί ίσως το καλύτερο χαρακτηριστικό του M620. Ακολουθούν 2 charts τα οποία δείχνουν τις τάσεις των rails και το efficiency για όλες τις μετρήσεις/φορτία εκτός των CL tests.




Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του Μ620. Ας θυμίσουμε για άλλη μια φορά ότι τα όρια που προβλέπει το ATX πρότυπο είναι 120mV για τα +12V και 50mV για τα 5 και 3.3V. Καλό βέβαια είναι ένα PSU να μην πλησιάζει κοντά στα όρια αυτά (δε συζητάμε καν την περίπτωση να τα ξεπερνάει).


To ripple στα 5V και 3.3V κυμαίνεται σε καλά επίπεδα, αλλά στα +12V είναι ιδιαίτερα υψηλό ξεπερνώντας μάλιστα τα όρια στα test #6 και CL2. Στο CL2 δεν προλάβαμε να πάρουμε μετρήσεις ripple από τα υπόλοιπα 2 rails (5/3.3V) μιας και το PSU μας αποχαιρέτησε απότομα. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

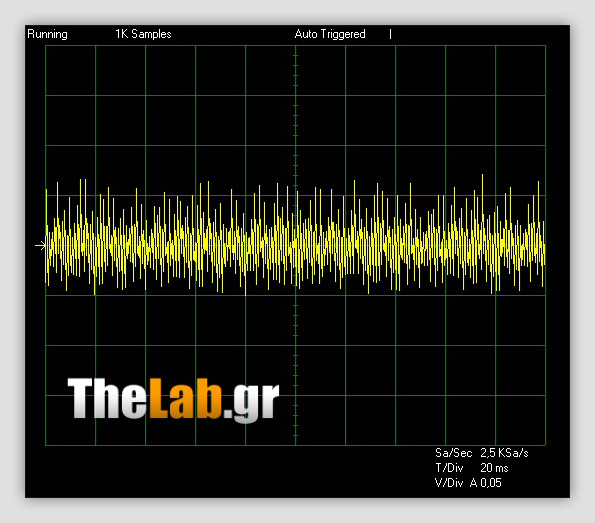

+12V full load ripple



5V full load ripple

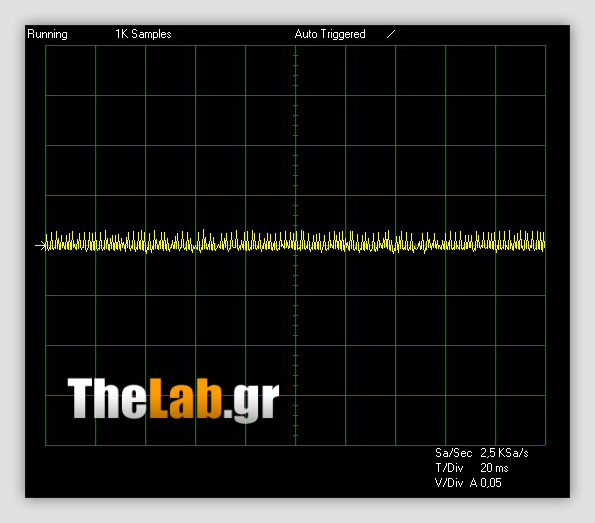

3.3V full load ripple




Το M620 μπορεί να διαθέτει πολύ ωραία εμφάνιση και φινίρισμα, αλλά οι επιδόσεις του το λιγότερο που μπορούμε να πούμε είναι ότι μας απογοήτευσαν. Το ripple στα +12V είναι ιδιαίτερα αυξημένο και σε δύο τεστ (#6 και CL2) βγαίνει εκτός ορίων και σα να μην έφτανε αυτό, το PSU στο CL2 test ξαφνικά έσβησε και δεν επανέρχεται ποτέ. Επίσης, αρχικά το M620 δεν ήθελε με τίποτα να δουλέψει με φορτίο άνω των 580W, παρά έκλεινε μετά από λίγα δευτερόλεπτα. Σίγουρα για τα 90 ευρώ που κοστίζει, τα οποία είναι ένα σεβαστό ποσό για 620αρι PSU και το γεγονός ότι το εν λόγω PSU ανήκει στην καλή σειρά της Coolermaster, την Real Power, μας κάνει να προβληματιζόμαστε εντόνως για τα ποιοτικά standards που ακολουθεί η παραπάνω εταιρία, τουλάχιστον όσον αφορά τα PSUs που κατασκευάζει.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα που εντοπίσαμε στο M620 είναι τα παρακάτω:

Πλεονεκτήματα


• Ωραία εμφάνιση και πολύ καλό φινίρισμα
• Παρόλο που δηλώνεται ως απλό 80 Plus το efficiency του είναι 80 Plus Bronze (ένα σκαλί πιο πάνω δηλαδή)
• Πλήθος παρεχόμενων καλωδιώσεων
• 5 χρόνια εγγύηση, η οποία από ότι φαίνεται θα χρειαστεί στους μελλοντικούς ιδιοκτήτες του M620

Μειονεκτήματα


• Ιδιαίτερα υψηλό ripple που βγαίνει εκτός ορίων σε φορτία που πλησιάζουν το μέγιστο της ονομαστικής ισχύς του
• Κακό voltage regulation σε μεγάλα φορτία
• Δε λειτουργούν σωστά οι προστασίες του PSU με αποτέλεσμα το παρακάτω
• Κάηκε στο CL2 test!

Βάση όλων των παραπάνω η βαθμολογία που απέσπασε το M620 της Coolermaster δεν μπορεί να είναι μεγαλύτερη από:




Σε αυτό το σημείο να ευχαριστήσουμε τον Βασίλη (Chroma) που εμπιστεύτηκε το ολοκαίνουριο PSU του στα χέρια του γράφοντα, παρά τις άγριες διαθέσεις του Φαγάνα. Μετά από αυτή τη δοκιμή δεν πιστεύω ότι θα υπάρξει ξανά άλλος εθελοντής που θα μας εμπιστευτεί το PSU του
