Cooler Master Silent Pro M2 1000W

Με τη σειρά Silent Pro M να έχει ολοκληρώσει τον κύκλο της, η Cooler Master (CM) έπρεπε να παρουσιάσει έναν άξιο αντικαταστάτη και έτσι έπραξε ,σύμφωνα με τα λεγόμενα της, με την καινούρια Silent Pro M2. Αυτή τη στιγμή η SPΜ2 σειρά PSUs κατατάσσεται τρίτη στον κατάλογο προϊόντων της CM, πίσω από τις Silent Pro Hybrid και Silent Pro Gold. Η κύρια διαφορά της SPM2 με τις δύο προαναφερθείσες σειρές είναι το χαμηλότερο efficiency (80 PLUS Silver και Bronze αντί για Gold), κάτι που έγινε φυσικά με γνώμονα της χαμηλότερες τιμές πώλησης. Η SPM2 απαρτίζεται από εφτά μοντέλα με χωρητικότητες από 420W ως 1500W! Ναι καλά διαβάσατε, το πιο δυνατό PSU της CM βρίσκεται σε αυτήν εδώ τη σειρά. Στη σημερινή δοκιμή πάντως θα δοκιμάσουμε το δεύτερο δυνατότερο μοντέλο, το SPM2-1000, που μπορεί να αποδώσει μέχρι και 1000W, ένα επίπεδο ισχύος αρκεά για την τροφοδοσία των περισσότερων high-end συστημάτων που εξοπλίζονται με μέχρι και τρεις κάρτες γραφικών. Συνοπτικά το SPM2-1000 διαθέτει ένα μόνο αλλά πανίσχυρο +12V rail, ακολουθεί μια semi-modular σχεδίαση, η αποδοτικότητα του είναι συμβατή με τις προδιαγραφές του 80 PLUS Silver και επίσης εξοπλίζεται με έναν ποιοτικό ανεμιστήρα που υπόσχεται χαμηλό θόρυβο και αυξημένη διάρκεια ζωής. Τέλος, η CM δείχνει σίγουρη για την αξιοπιστία του συγκεκριμένου PSU γι'αυτό και το δίνει μαζί με μια μακρόχρονη εγγύηση που αγγίζει τα πέντε χρόνια.



Τα κύρια χαρακτηριστικά του SPM2-1000 παραθέτονται στον παρακάτω πίνακα.

Η αποδοτικότητα είναι συμβατή με τις προδιαγραφές του προτύπου 80 PLUS Silver και η μέγιστη θερμοκρασία λειτουργίας είναι 10°C κάτω από αυτήν που προτείνει το πρότυπο ATX. Όλες οι σύγχρονες προστασίες δίνουν το παρών στο συγκεκριμένο PSU και ο ανεμιστήρας σύμφωνα με την CM εξοπλίζεται με Hydraulic Bearings. Βέβαια όπως διαπιστώσαμε μετά την αποσυναρμολόγηση του αυτό είναι κατά το ήμισυ αληθές. Όσον αφορά τις διαστάσεις τώρα και το βάρος του PSU, είναι και τα δύο μεγαλύτερα του μέσου όρου μιας και η πλατφόρμα χρησιμοποιεί ευμεγέθης ψύκτρες. Τέλος η εγγύηση είναι αρκετά μεγάλη στα πέντε χρόνια αλλά το ίδιο δυστυχώς ισχύει και για την τιμή, που είναι αρκετά αλμυρή. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SPM2-1000.

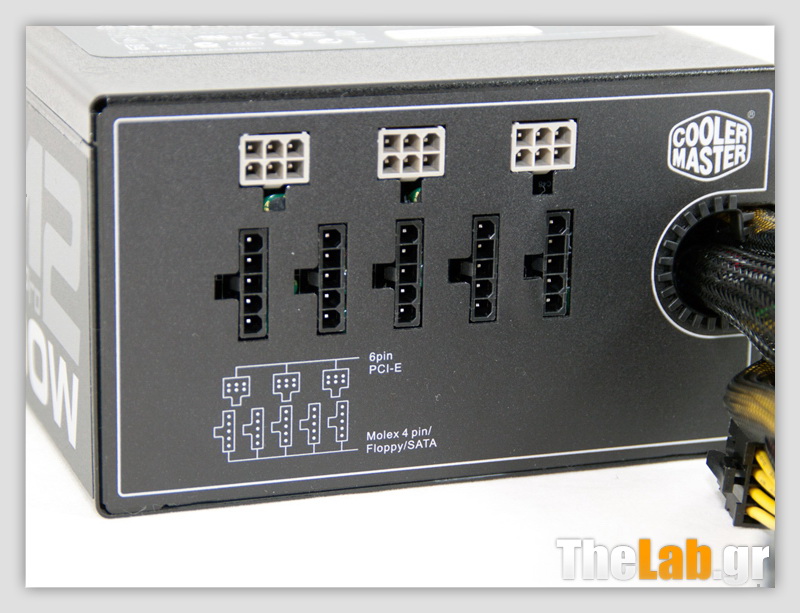

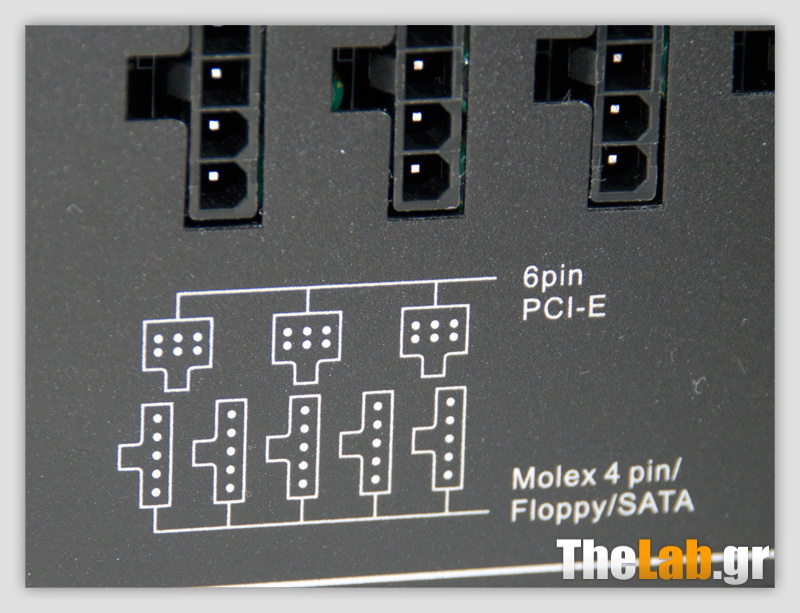

Το PSU εξοπλίζεται με τα αναμενόμενα καλώδια/connectors για τα 1000W της μέγιστης ισχύς του. Επίσης το συγκεκριμένο είναι από τα λίγα PSUs που φέρουν 8pin PCIe υποδοχές και όχι 6+2pin. Βέβαια αυτά δεν έχει πρακτικά καμιά σημασία για τον χρήστη και δεν επηρεάζει φυσικά τις επιδόσεις. Όσον αφορά το μήκος των καλωδιώσεων, θα θέλαμε το ΑΤΧ καλώδιο να έφτανε (ή και να ξεπερνούσε) τα 600mm μιας και το συγκεκριμένο τροφοδοτικό θα εγκατασταθεί το πιο πιθανών σε full tower cases. Τώρα το μήκος των PCIe καλωδιώσεων είναι επαρκές αλλά δυστυχώς η απόσταση ανάμεσα στους connectors είναι ιδιαίτερα μικρή. Το ίδιο ισχύει και στις SATA και 4 pin Molex καλωδιώσεις. Τέλος οι ATX, EPS και PCIe connectors χρησιμοποιούν παχύτερα καλώδια (16AWG) για μείωση των πτώσεων τάσεων σε υψηλά φορτία ενώ όλοι οι υπόλοιποι connectors χρησιμοποιούν 18AWG καλώδια. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SPM2-1000.

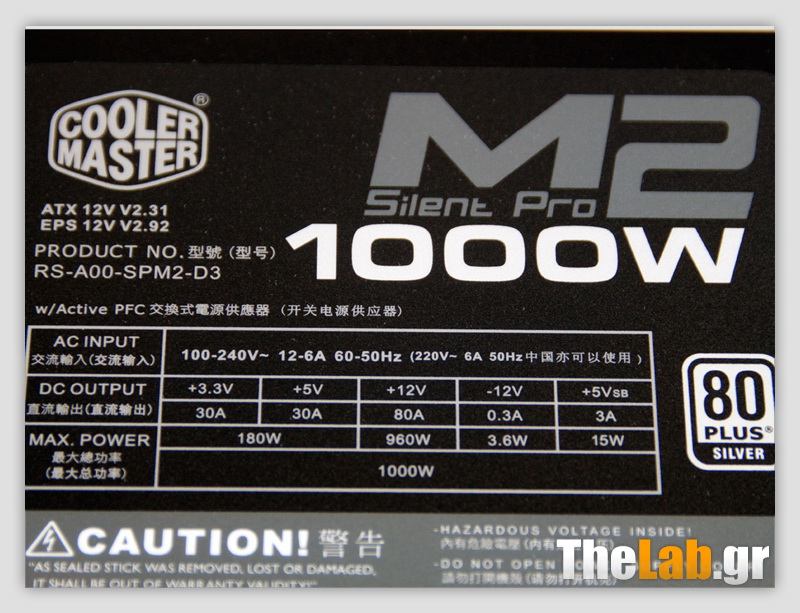

Υπάρχει ένα και πανίσχυρο +12V rail το οποίο μπορεί να αποδώσει μέχρι και 80 Amperes, οπότε δε θα έχει πρόβλημα να τροφοδοτήσει ακόμη και τρεις high-end κάρτες γραφικών. Τα δευτερεύοντα rails είναι πολύ ισχυρά και θυμίζουν PSUs παλιότερης τεχνολογίας, όπου μεγάλο βάρος έπεφτε σε αυτά τα rails μιας και χρησιμοποιούνταν περισσότερο από τα τότε συστήματα. Σήμερα βέβαια ένας σύστημα χρησιμοποιεί κατά κόρον τα +12V και πολύ λιγότερο τα 5V και 3.3V. Τέλος τα 5VSB δεν είναι και τόσο ισχυρά, όσο θα περιμέναμε τουλάχιστον από ένα PSU του 1kW. Το PSU έρχεται μέσα σε μια μικρή αλλά με όμορφο σχεδιασμό συσκευασία. Τα χρώματα που χρησιμοποίησε η CM είναι ιδιαίτερα ζωντανά και τα γραφικά είναι έντονα αλλά καλαίσθητα. Στο μπροστινό μέρος ανάμεσα από κεραυνούς ξεπροβάλει το "M2", η κύρια διαφορά στην ονομασία αυτής της σειράς με την προηγούμενη. Πάνω δεξιά βρίσκουμε το λογότυπο του 80 PLUS Silver καθώς και αυτό που συμβολίζει την πενταετή εγγύηση. Κάτω δεξιά η CM μας πληροφορεί ότι το PSU χρησιμοποιεί ψύκτρες κατασκευασμένες από χαλκό και αλουμίνιο, διαθέτει επίπεδες αποσπώμενες καλωδιώσεις και τέλος ότι ο ανεμιστήρας φέρει hydraulic bearings.

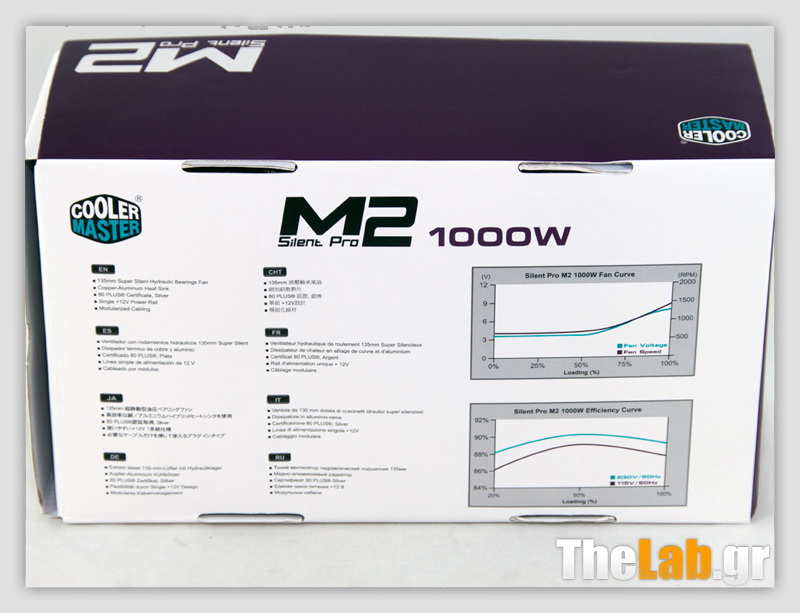

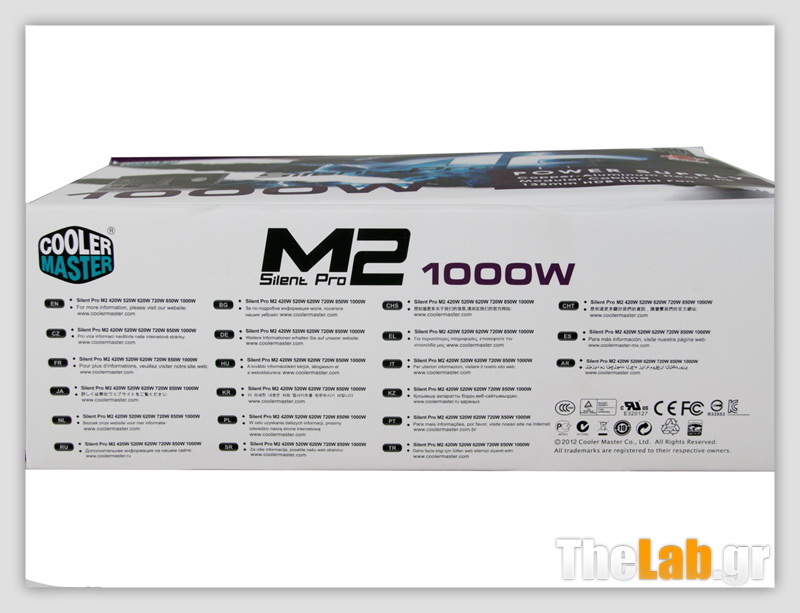

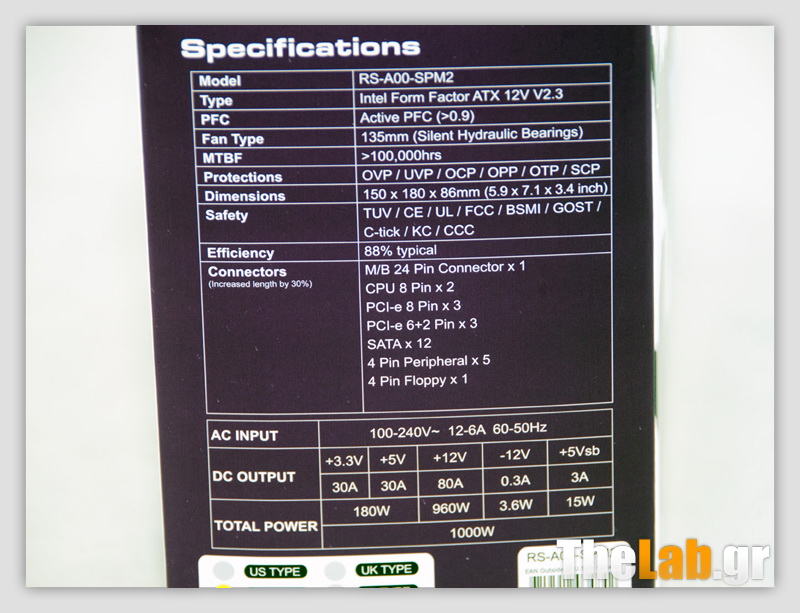

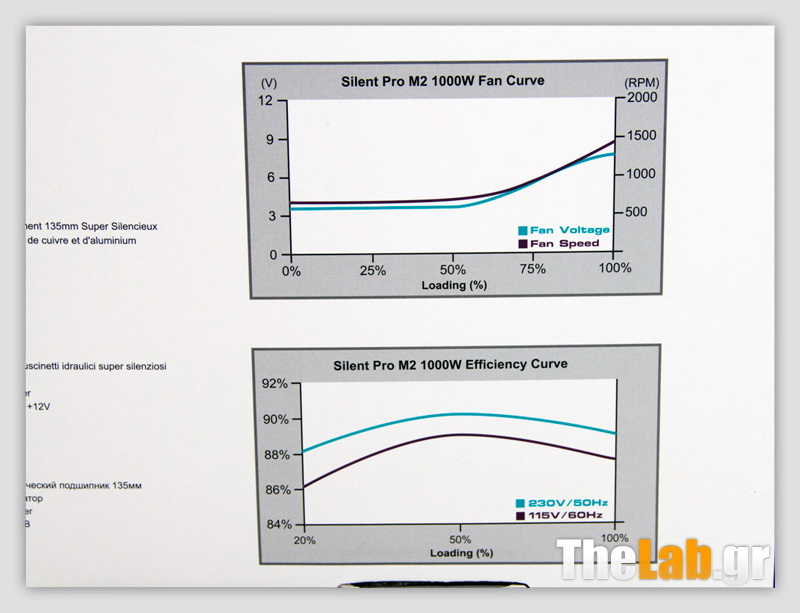

Στις υπόλοιπες πλευρές του κουτιού βρίσκουμε πιο αναλυτικές πληροφορίες για τα χαρακτηριστικά και τις δυνατότητες του PSU. Στο πίσω μέρος υπάρχουν δύο ενδιαφέροντα γραφήματα που αναπαριστούν την αποδοτικότητα του SPM2-1000 καθώς και το προφίλ λειτουργίας του ανεμιστήρα του. Ο πίνακας με τα τεχνικά χαρακτηριστικά βρίσκεται σε μία εκ των δύο πλευρών του κουτιού μαζί με την περιγραφή των rails.

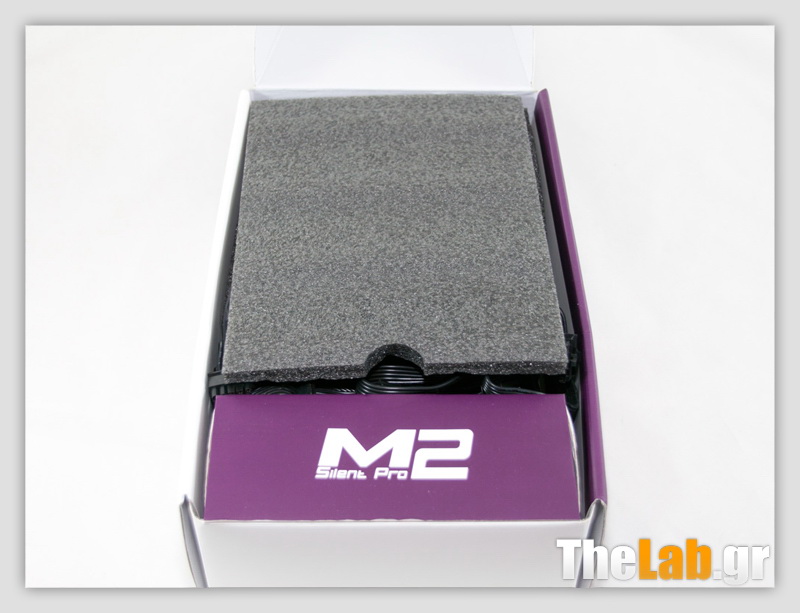

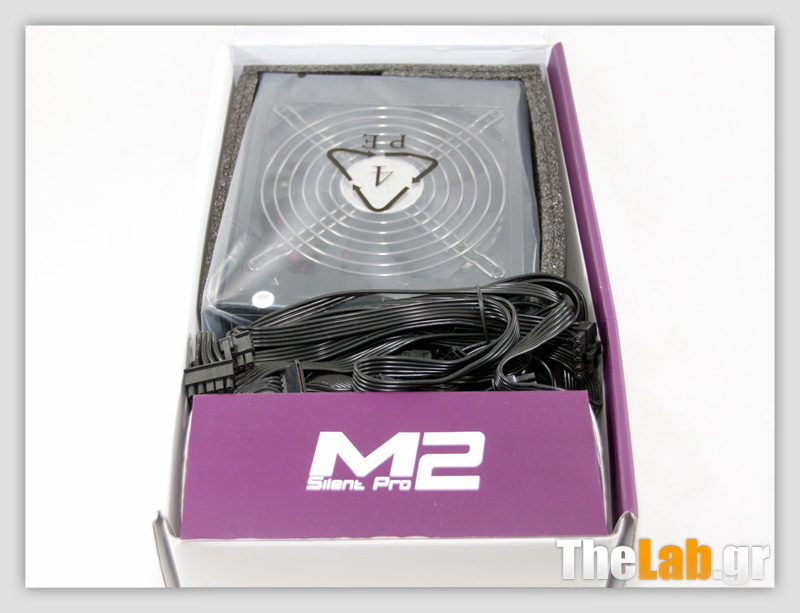

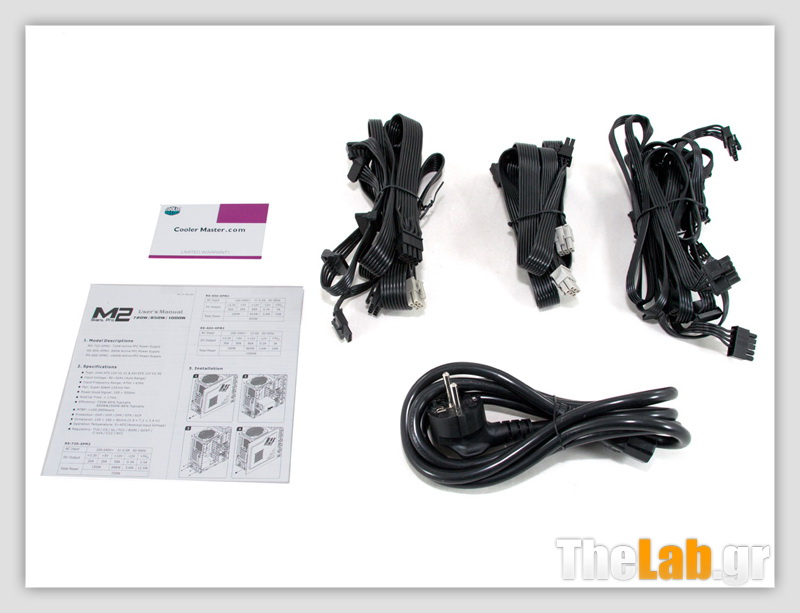

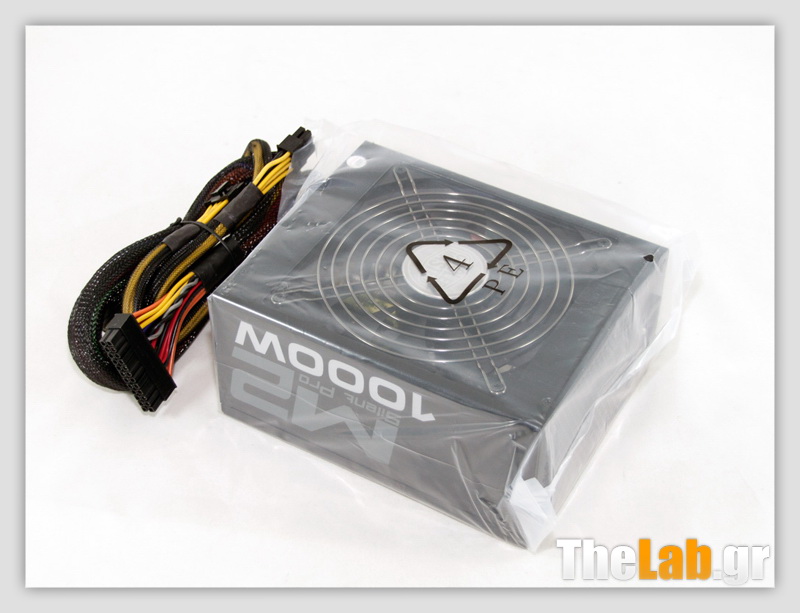

Μέσα στη συσκευασία υπάρχει αρκετό αφρώδες υλικό για την προστασία του PSU, έτσι ώστε αυτό να φτάσει σε άριστη κατάσταση στα χέρια σας. Επιπλέον μια νάιλον σακούλα το προστατεύει από τυχόν μικρο-γρατσουνιές και σκόνη. Τα παρελκόμενα αποτελούνται από τις απαραίτητες αποσπώμενες καλωδιώσεις και το καλώδιο τροφοδοσίας, ένα εγχειρίδιο χρήσης, μια κάρτα για την εγγύηση και ένα σετ βίδες για την εγκατάσταση του PSU.

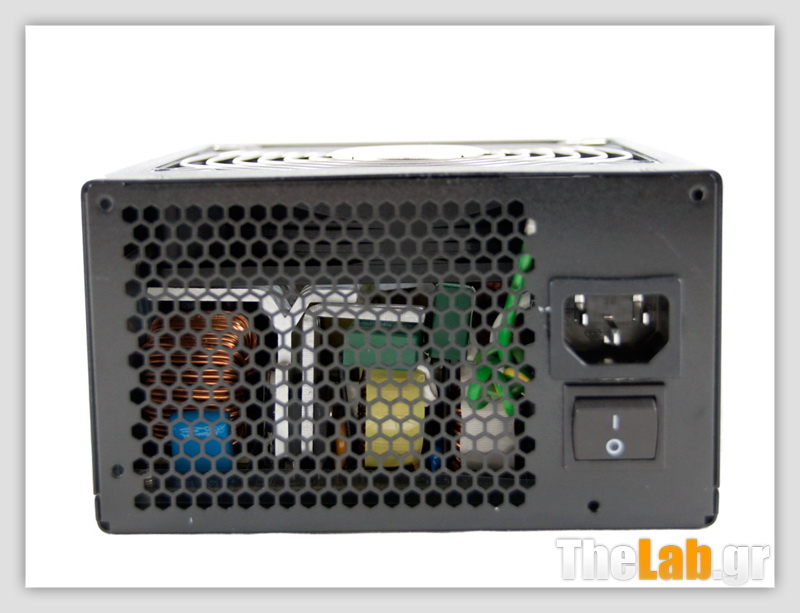

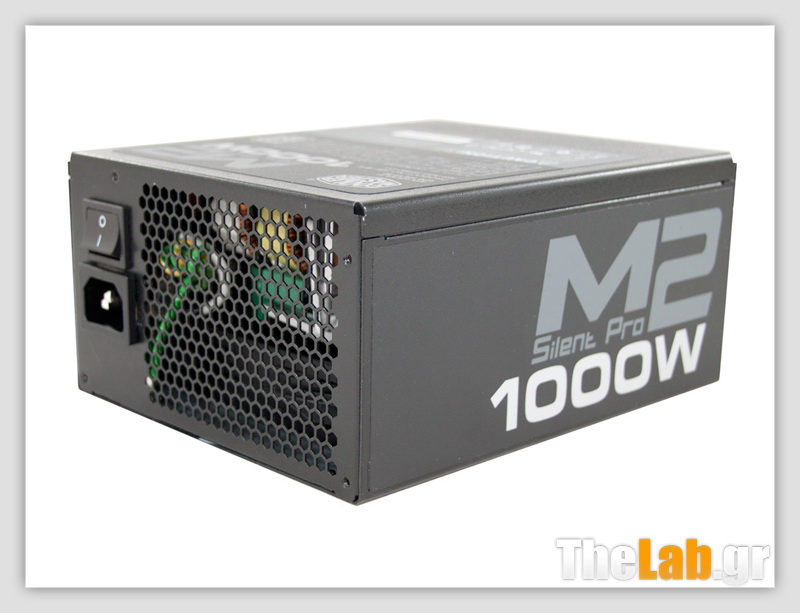

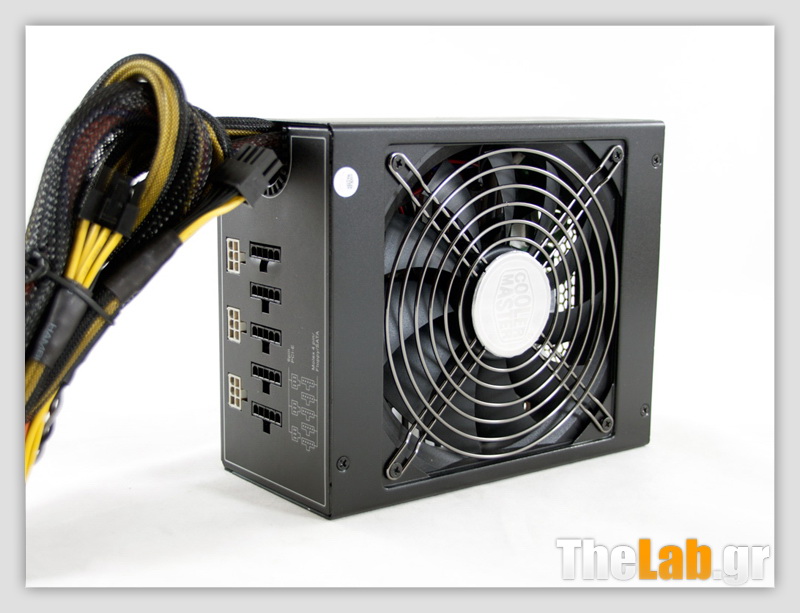

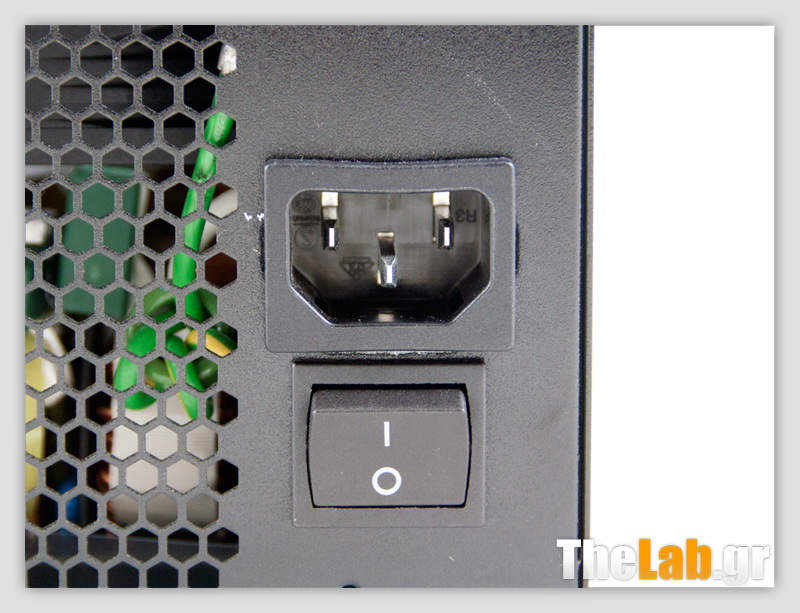

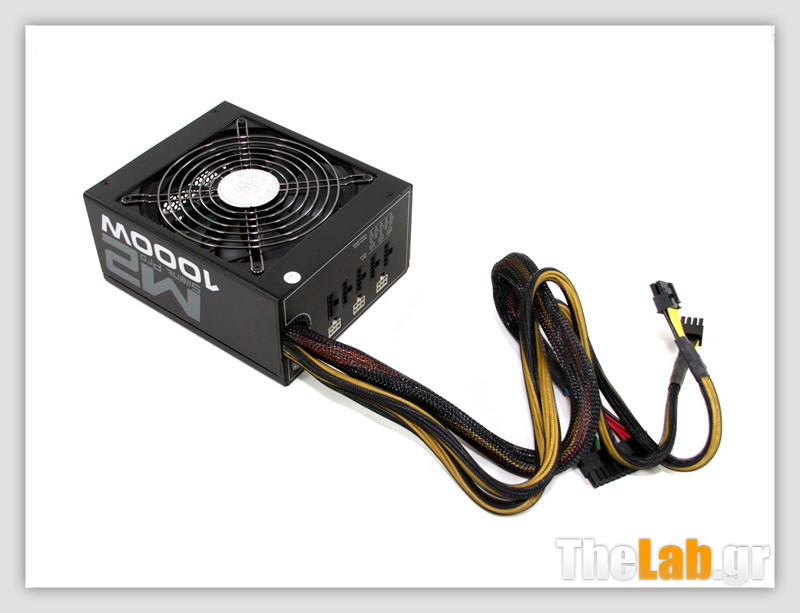

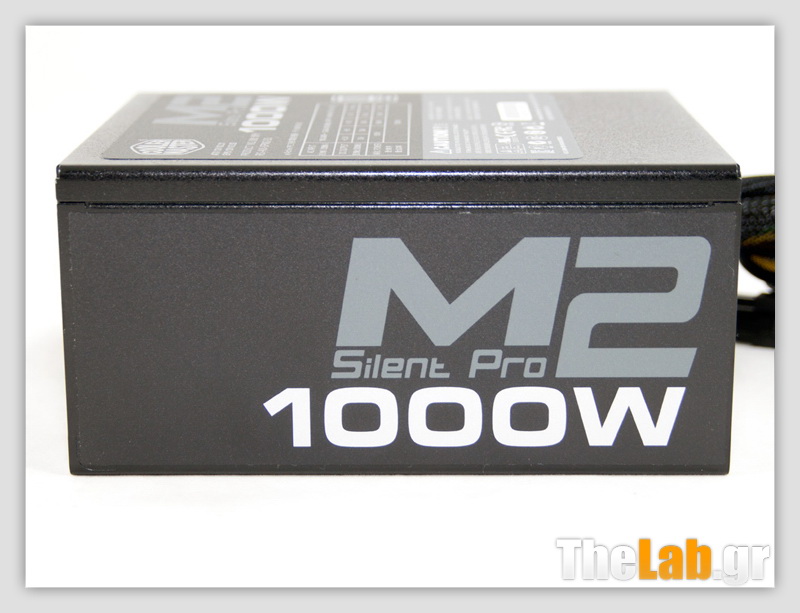

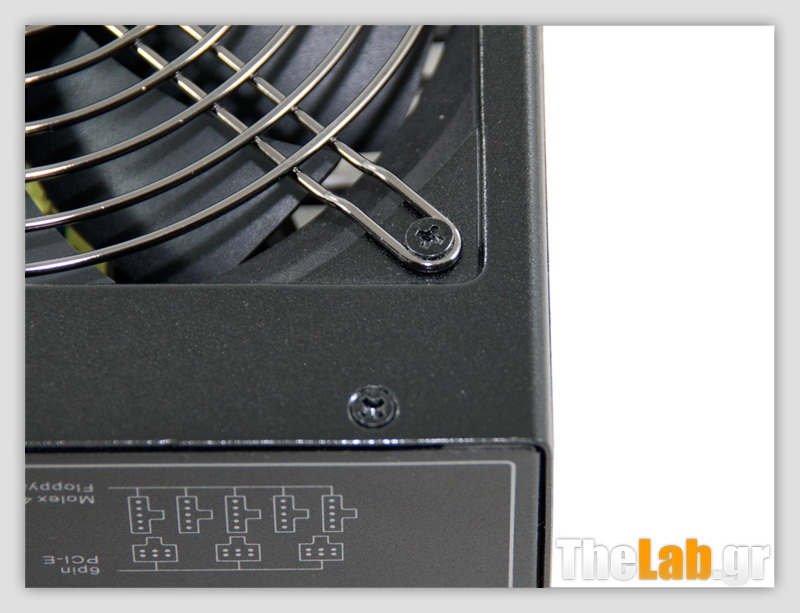

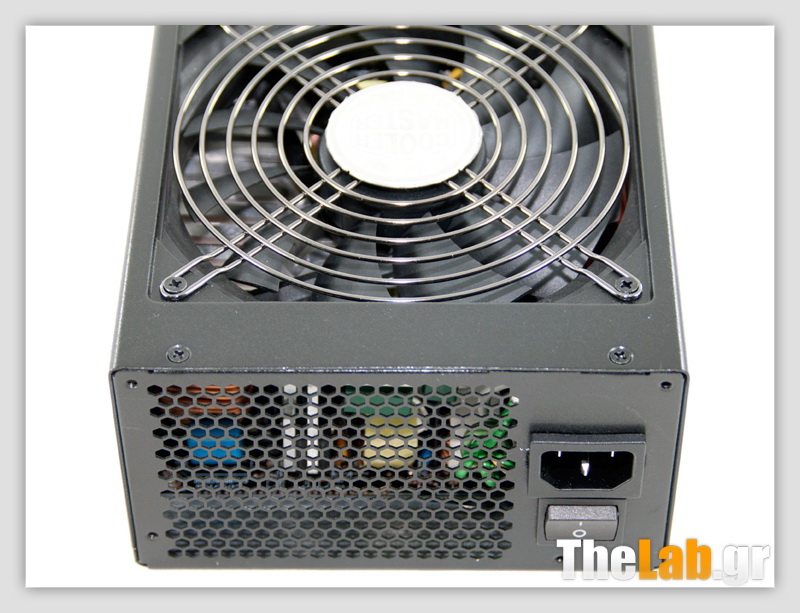

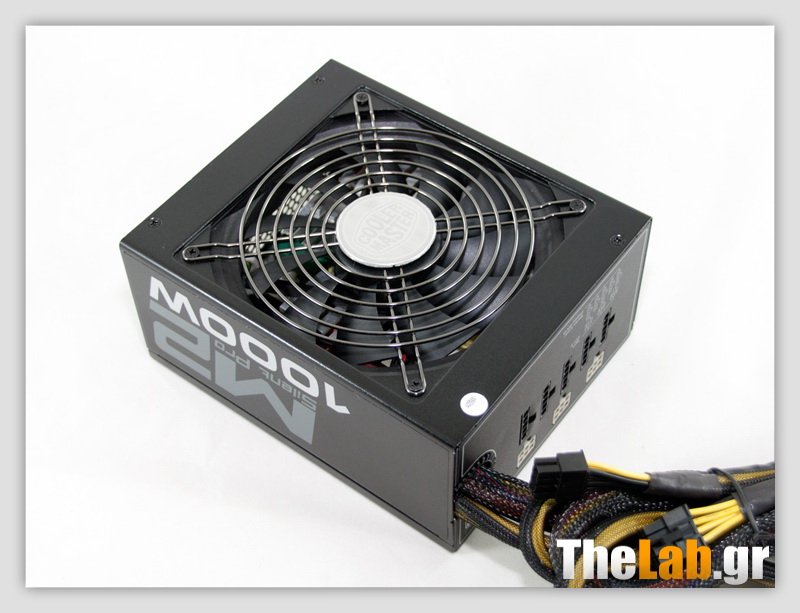

Ας δούμε τώρα και το SPM2-1000. Το φινίρισμα του είναι καλής ποιότητας, αν και όχι κορυφαίας και είναι σχετικά γυαλιστερό (glossy). Στο μπροστινό μέρος βρίσκουμε την κλασσική γρίλια εξαερισμού σε σχήμα κυψέλης καθώς και την υποδοχή AC και έναν διακόπτη On/Off. Στις πλαϊνές μεριές τα αυτοκόλλητα είναι λιτά αλλά δένουν όμορφα με το σύνολο, ενώ η ταμπέλα με την περιγραφή των rails βρίσκεται στο κάτω μέρος του PSU. Στο πίσω μέρος βρίσκουμε τις modular υποδοχές καθώς και τις σταθερές καλωδιώσεις, από τις οποίες θα μπορούσε να έλειπε η δεύτερη EPS (δηλαδή να ήταν modular) μιας και δεν πρόκειται να χρησιμοποιηθεί από ένα μεγάλο σύνολο χρηστών. Σε γενικές γραμμές η εξωτερική ποιότητα του SPM2-1000 κυμαίνεται σε καλά επίπεδα και σίγουρα θα ικανοποιήσει τους μελλοντικούς αγοραστές του, αν και ένα PSU όταν το εγκαταστήσουμε μέσα στο κουτί το πιο πιθανό είναι να μην το ξανακοιτάξουμε για μεγάλο χρονικό διάστημα, τουλάχιστον από κοντά.

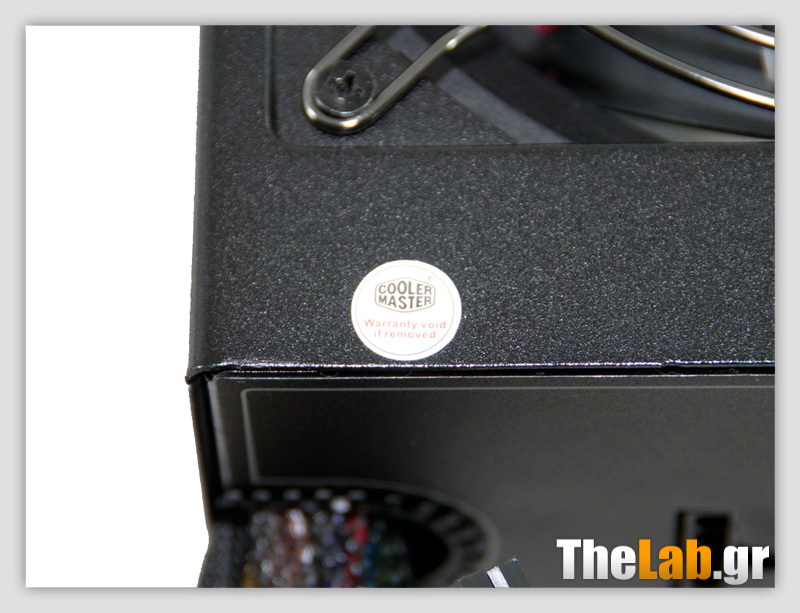

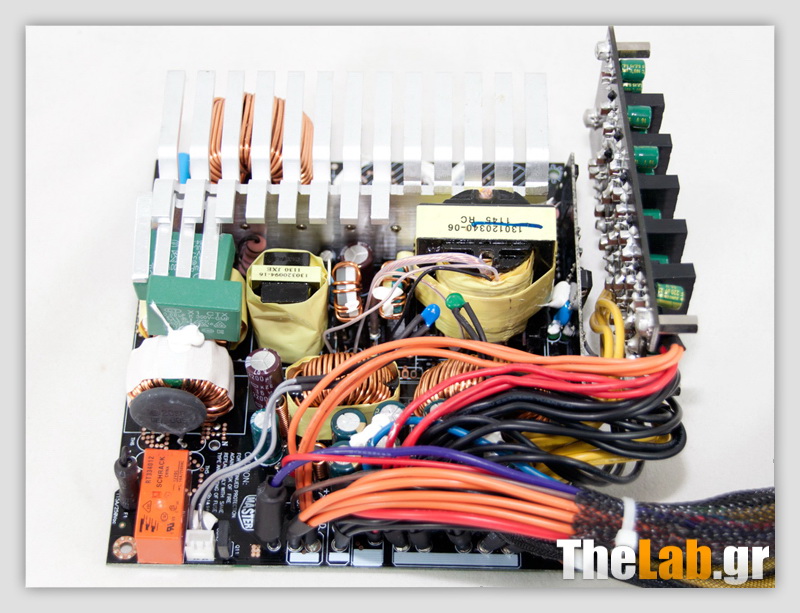

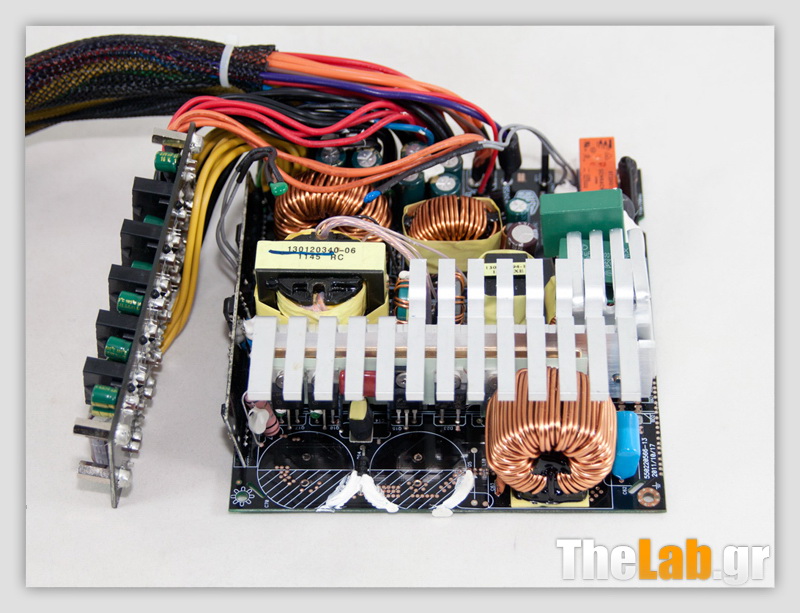

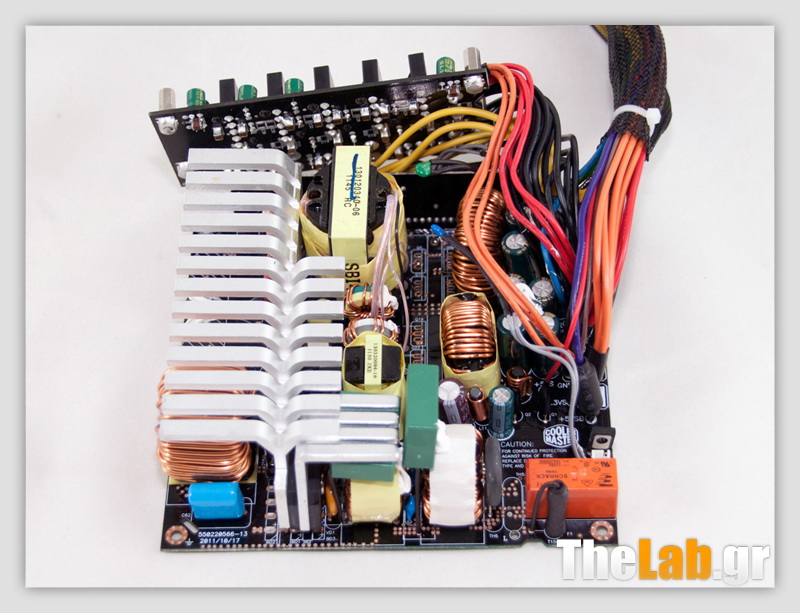

Η αγαπημένη στιγμή μας είναι όταν αφαιρούμε όλα τα περιττά και βλέπουμε από κοντά τα εξαρτήματα που απαρτίζουν το εκάστοτε PSU. Πολλές φορές και μόνο μια ματιά στο εσωτερικό ενός PSU μαρτυρά στον έμπειρο reviewer τι να περιμένει από πλευράς επιδόσεων. O OEM του SPM2-1000 είναι η Enhance Electronics, η οποία από ότι φαίνεται έγινε η αγαπημένη της CM και όχι άδικα μιας και πρόκειται για έναν αξιόλογο κατασκευαστή. Οι ψύκτρες όπως βλέπετε είναι τεράστιες και πραγματικά πολύ δύσκολο στο να αποκολληθούν, αλλά έπρεπε να αφαιρέσουμε τουλάχιστον μία από αυτές για να σας δείξουμε πιο εύκολα τα εξαρτήματα που απαρτίζουν το PSU. Επίσης για τον ίδιο λόγο αφαιρέσαμε και τους δύο πυκνωτές του APFC. Συνοπτικά το PSU χρησιμοποιεί μια two power switch Active Clamp Reset Forward (ACRF) τοπολογία για να επιτύχει υψηλή αποδοτικότητα και στο δευτερεύον μέρος χρησιμοποιείται σύγχρονη σχεδίαση μαζί με group regulation για την παραγωγή των δευτερεύων rails.

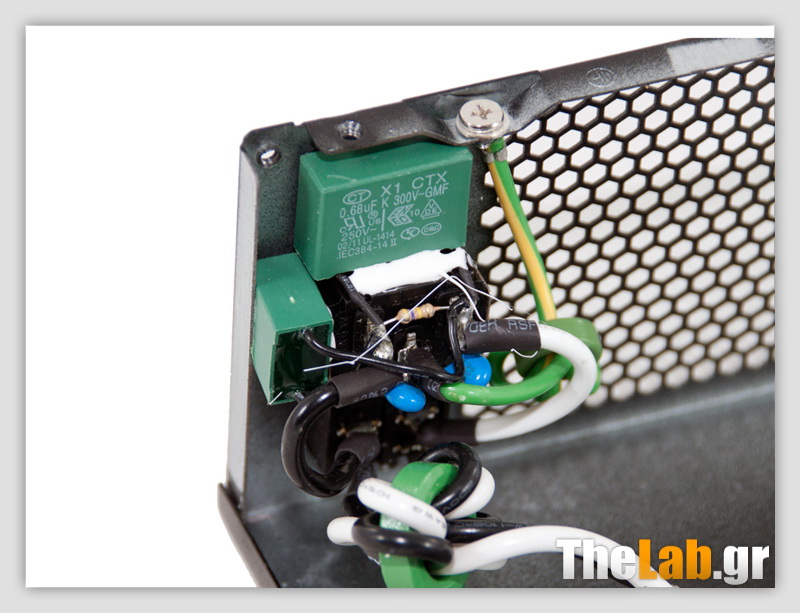

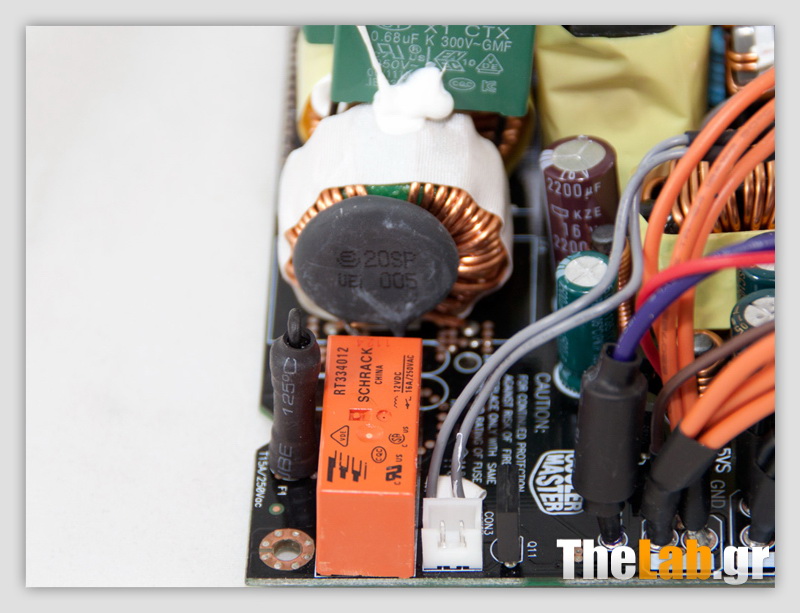

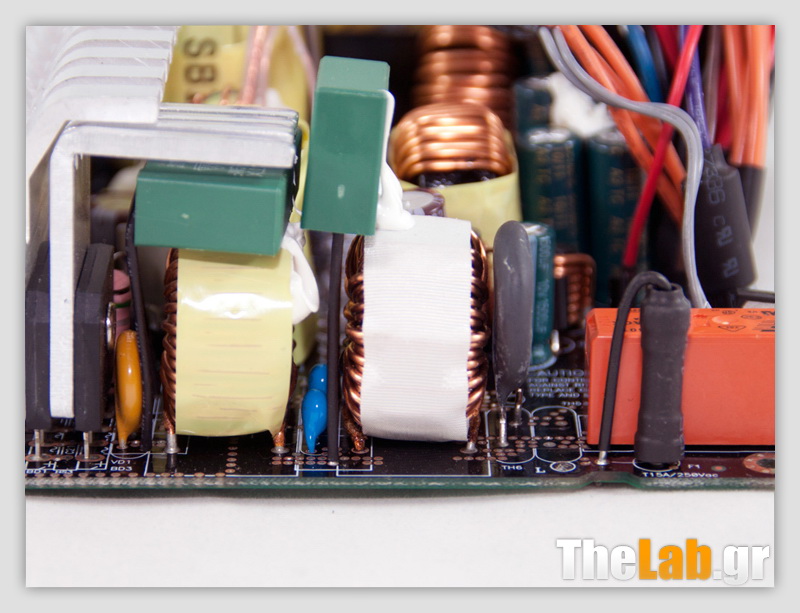

To transient φίλτρο αρχίζει στην υποδοχή AC με δύο ζευγάρια X και Υ πυκνωτών. Συνεχίζεται στην κύρια πλακέτα με δύο CM πηνία, δύο ακόμη ζευγάρια X και Y πυκνωτών και ένα MOV. Επίσης δίπλα σε ένα από τα δύο CM πηνία υπάρχει ένα τεράστιο θερμίστορ, υπεύθυνο για την προστασία από μεγάλα inrush ρεύματα που μπορούν να αχρηστεύσουν το τροφοδοτικό. Για τη γρήγορη επαναφορά του θερμίστορ στην κανονική θερμοκρασία λειτουργίας αλλά και για περιορισμό των ενεργειακών απωλειών υπάρχει ένας ρελές που το απομονώνει μόλις ολοκληρωθεί η φάση εκκίνησης του PSU.


Οι δύο παράλληλες γέφυρες ανόρθωσης ψύχονται παθητικά από την κύρια ψύκτρα και από ακόμη μία μικρότερη. Επίσης στο PCB υπάρχει κενός χώρος για την εγκατάσταση ακόμη μίας γέφυρας. Βέβαια ήδη δύο είναι αρκετές για τα κυβικά του συγκεκριμένου PSU.

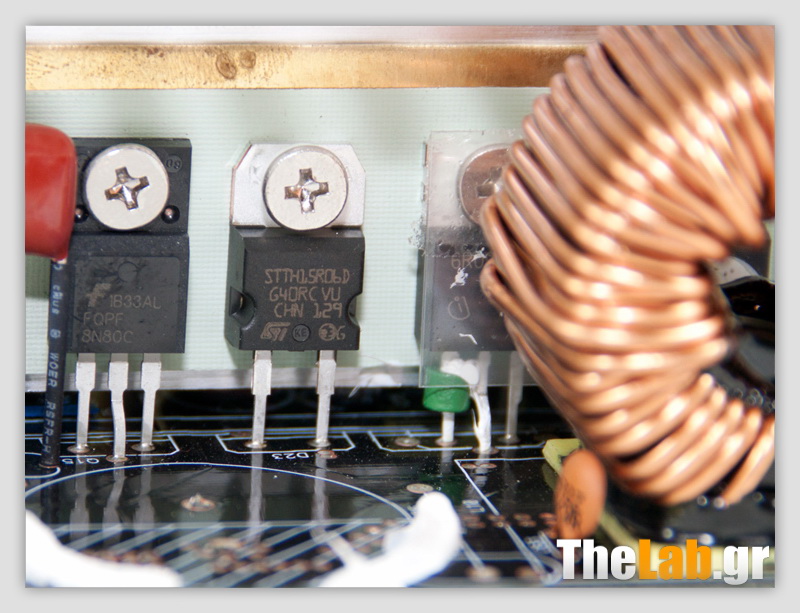

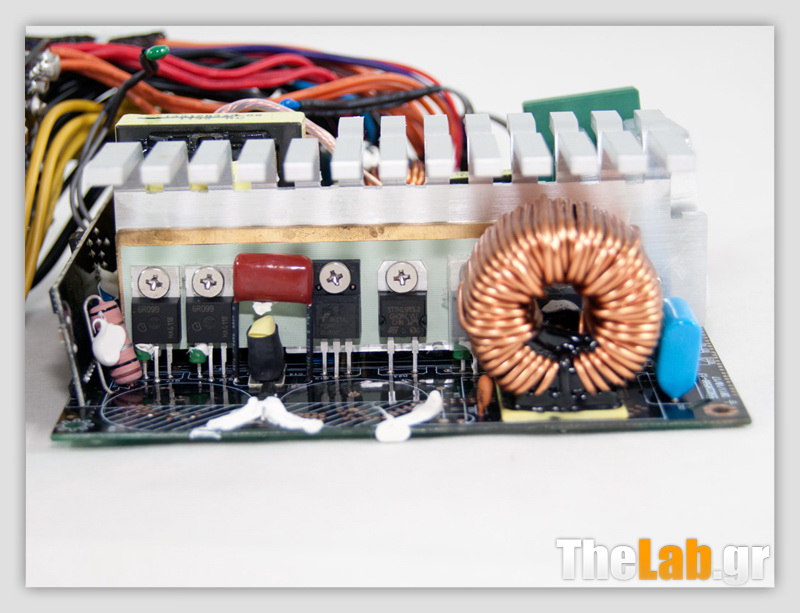

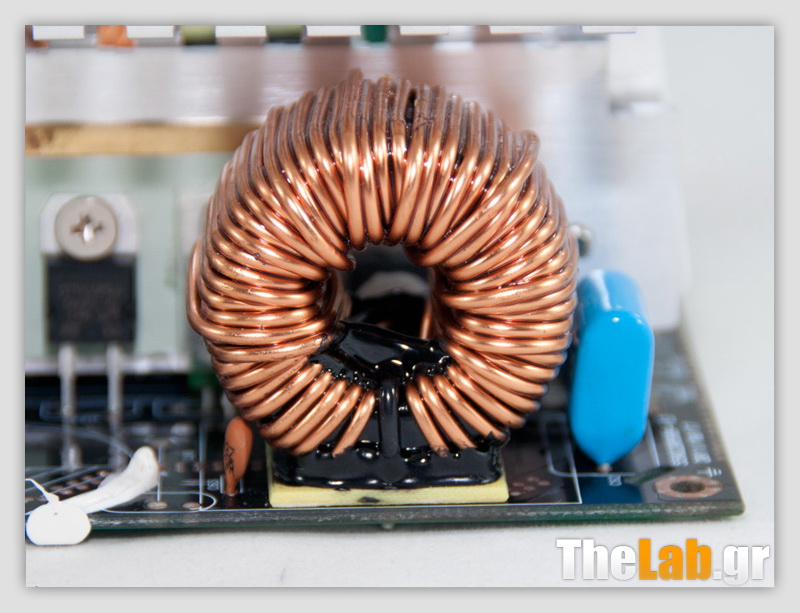

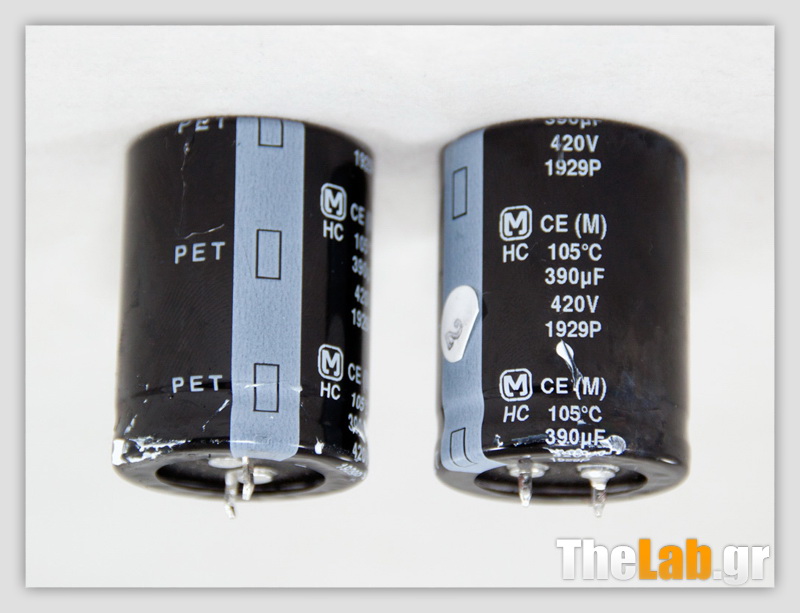

Στο APFC συναντάμε ένα τεράστιο πηνίο (choke) και ακριβώς δίπλα σε αυτό υπάρχει ο PFC input πυκνωτής που φιλτράρει το υψηλής συχνότητας ripple της πλήρης ανορθωμένης τάσης, που παράγεται από τις γέφυρες ανόρθωσης. Στο APFC χρησιμοποιούνται δύο IPW60R099CP fets και μία STTH15R06D δίοδος. Επίσης οι πυκνωτές εξομάλυνσης είναι δύο και προέρχονται από την Matsushita/Panasonic (390μF έκαστος, 420V, 105°C).


Όπως προείπαμε το PSU χρησιμοποιεί την Active Clamp Reset Forward (ACRF) τοπολογία με δύο κύρια fets για να επιτύχει υψηλή αποδοτικότητα. Στη συγκεκριμένη περίπτωση δύο IPW60R099CP fets είναι τα κύρια και ένα FQPF3N80C παίζει το ρόλο του reset fet.

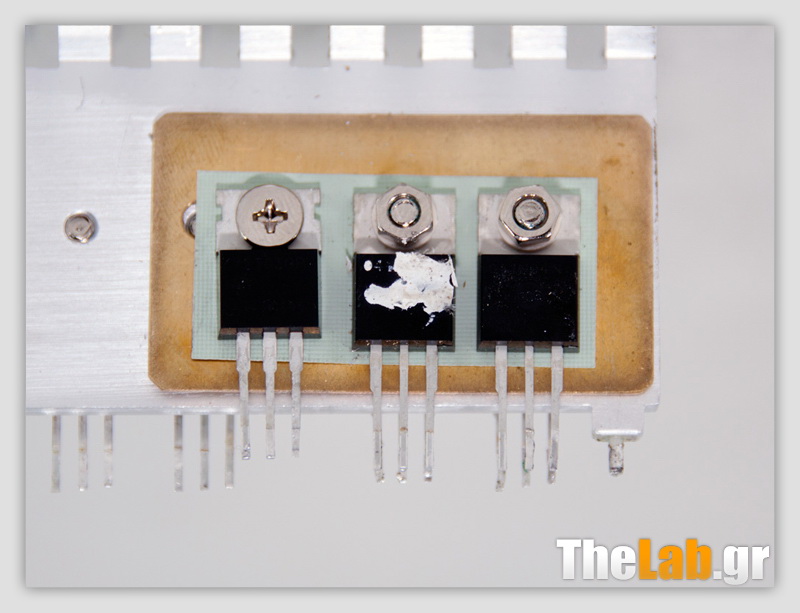

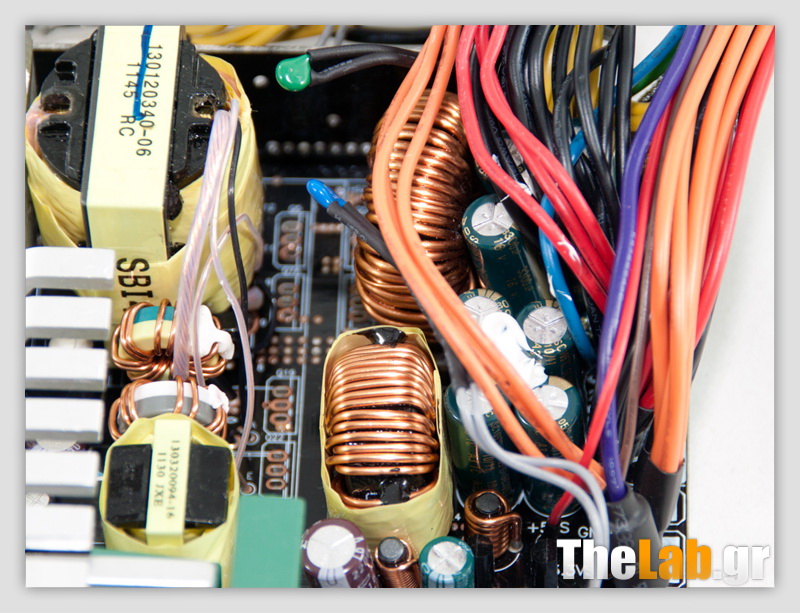

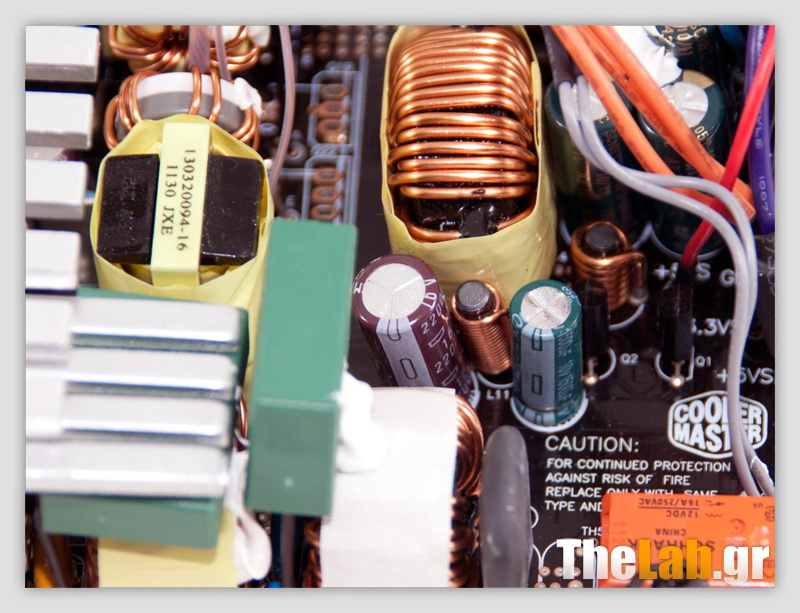

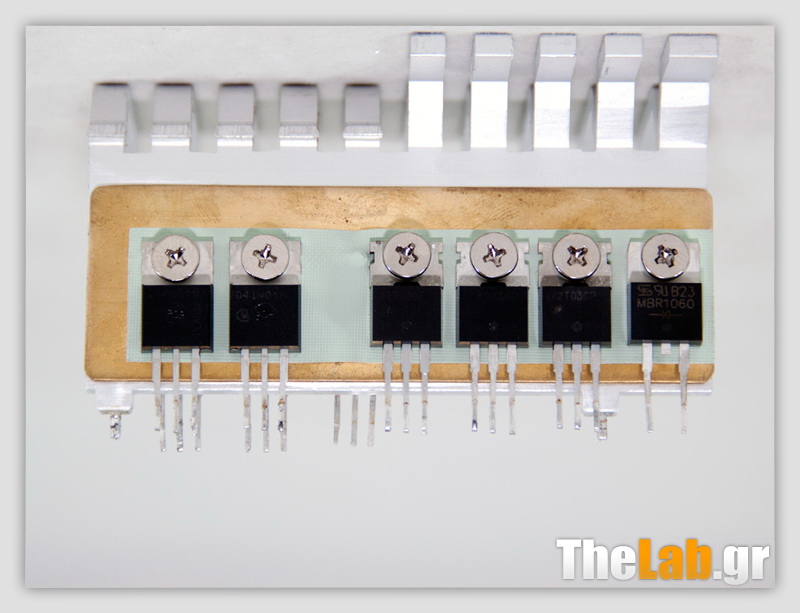

Στο δευτερεύον μέρος σύγχρονη σχεδίαση χρησιμοποιείται και τα +12V ανορθώνουν τέσσερα IPP041N04N fets. Τώρα τα δύο μόνο πηνία φιλτραρίσματος/ανόρθωσης υποδεικνύουν ότι μια group regulation σχεδίαση χρησιμοποιείται για την ανόρθωση των δευτερεύον rails, τα οποία διαχειρίζονται δύο ζευγάρια από AP72T03GP fets. Στην ψύκτρα που υπάρχει στο δευτερεύον βρίσκουμε επίσης και τη δίοδο που ανορθώνει τα 5VSB, μια MBR1060 η οποία μπορεί να διαχειριστεί μέχρι και 10A. Τέλος, όπως θα δείτε τα fets κάθονται πάνω σε χάλκινες βάσεις, οι οποίες έχουν μεγαλύτερη θερμική αγωγιμότητα από το αλουμίνιο, αλλά το τελευταίο αποβάλει τη θερμότητα πιο εύκολα και φυσικά είναι πολύ πιο φτηνό σε σχέση με τον χαλκό.


Όλοι σχεδόν οι πυκνωτές στο δευτερεύον είναι της Teapo και χαρακτηρισμένοι στους 105°C. Επίσης εντοπίσαμε και έναν μοναχικό Chemi-Con ο οποίος φιλτράρει τα 5VSB.

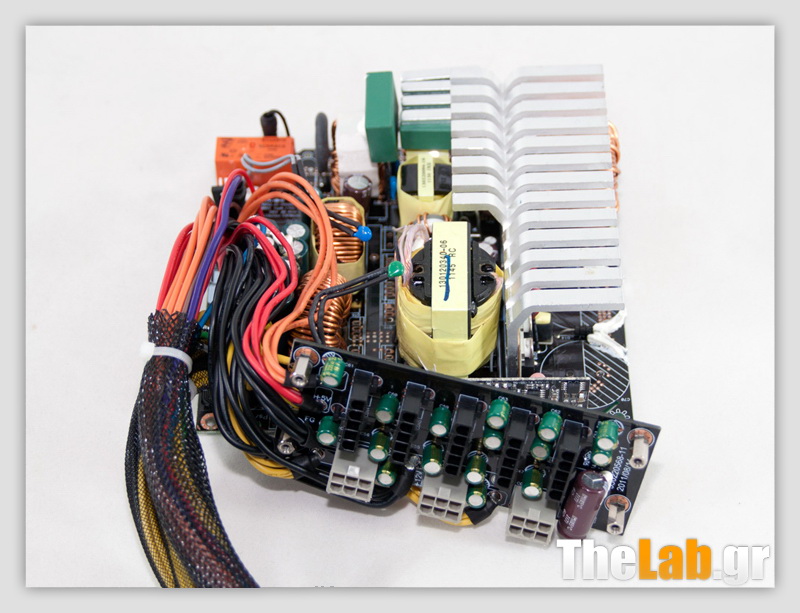

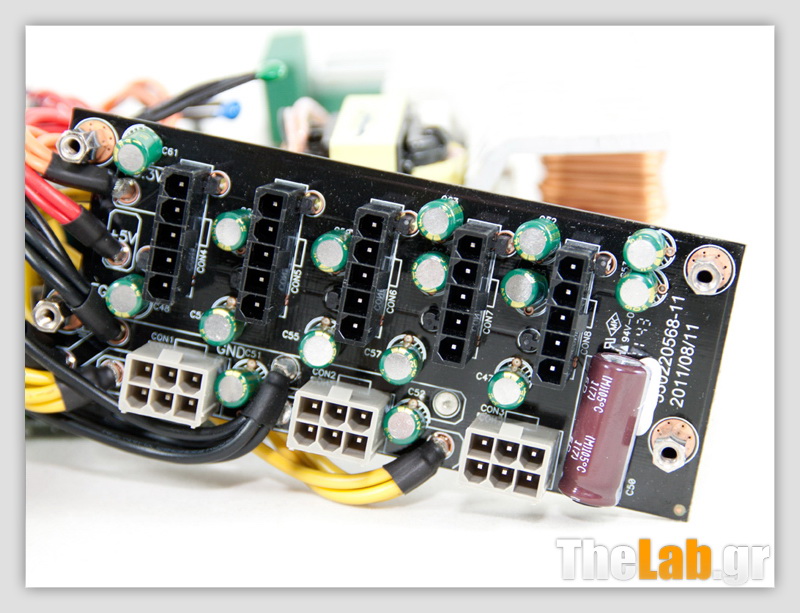

Στο μπροστινό μέρος της modular πλακέτας υπάρχουν αρκετοί πυκνωτές της Teapo καθώς και ένας μεγάλος της Nippon Chemi-Con και όλοι χρησιμοποιούνται για το φιλτράρισμα των τάσεων. Στο πίσω μέρος της ίδιας πλακέτας η ποιότητα των κολλήσεων είναι καλή.

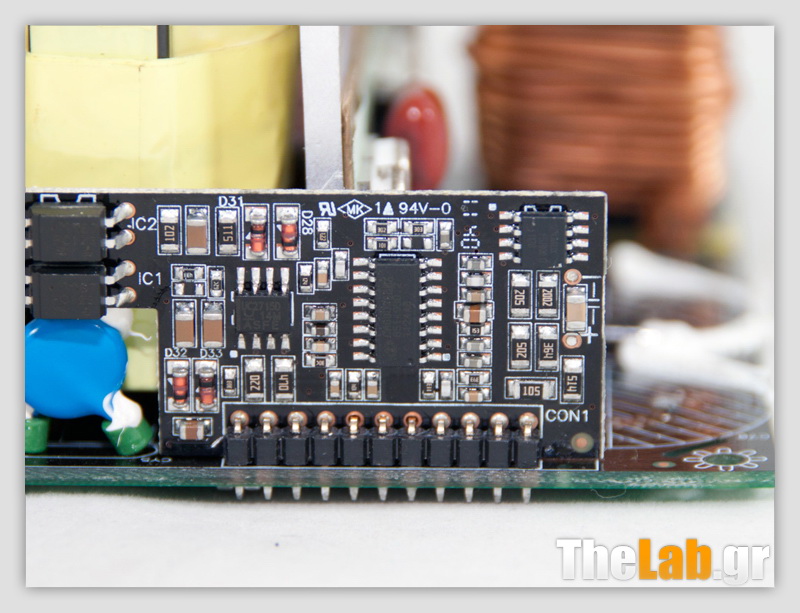

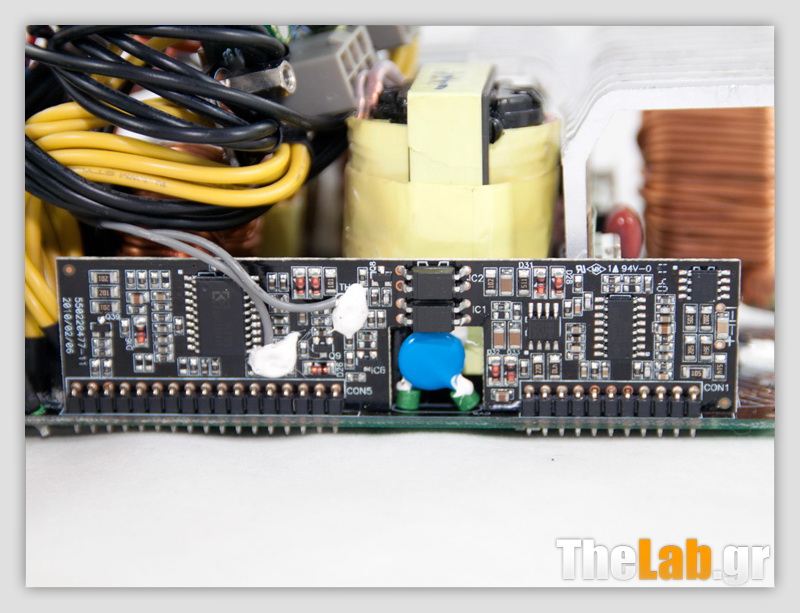

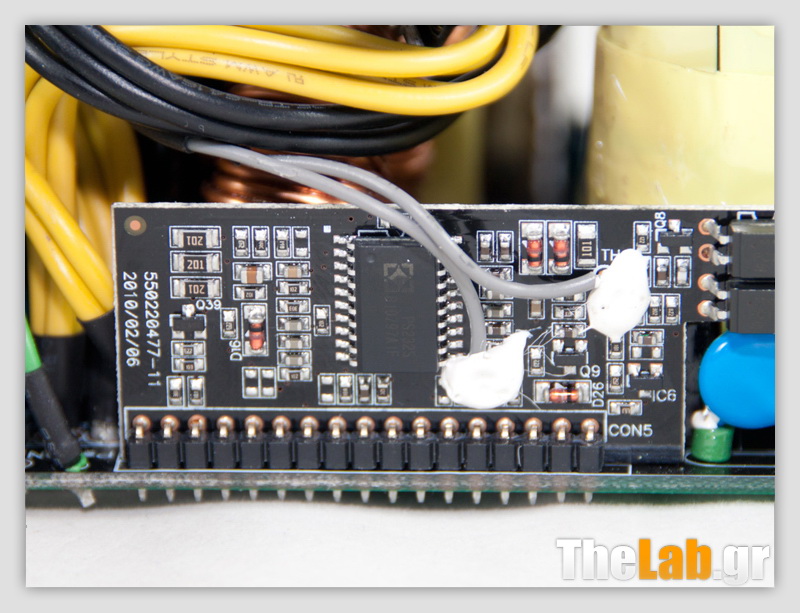

Η παρακάτω πλακέτα φιλοξενεί στο δεξί κομμάτι της τον combo PFC/PWM ελεγκτή, ένα CM6802S ολοκληρωμένο. Στα αριστερά του παραπάνω ελεγκτή υπάρχει ένα μικρότερο ολοκληρωμένο (UC2715D), το οποίο χρησιμοποιείται από την τοπολογία ACRF για τον έλεγχο των mosfets. Στο αριστερό κομμάτι της ίδιας πλακέτας υπάρχει το ολοκληρωμένο που ελέγχει όλες τις προστασίες του PSU, ένα SITI PS232S. Το συγκεκριμένο υποστηρίζει OCP για μέχρι και τέσσερα +12V rails αλλά σε αυτή την περίπτωση η συγκεκριμένη δυνατότητα δεν αξιοποιείται μιας και υπάρχει μόνο ένα +12V rail.

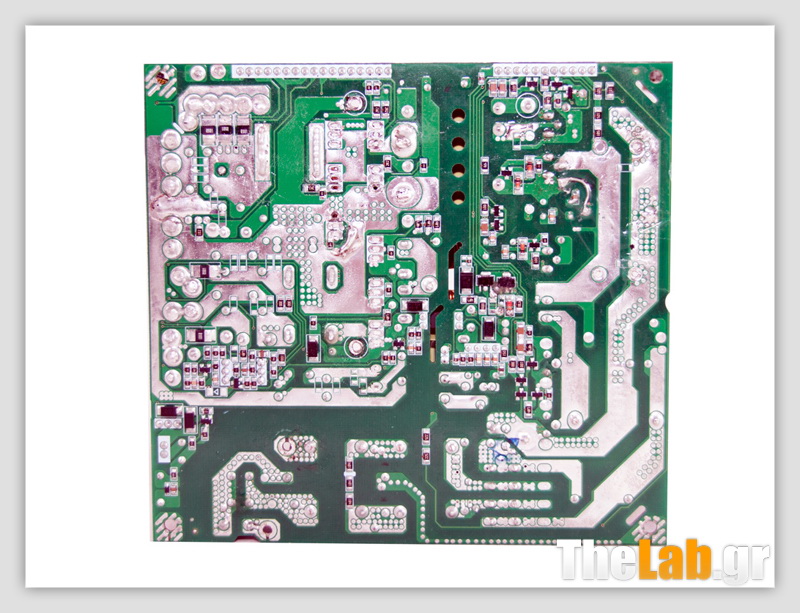

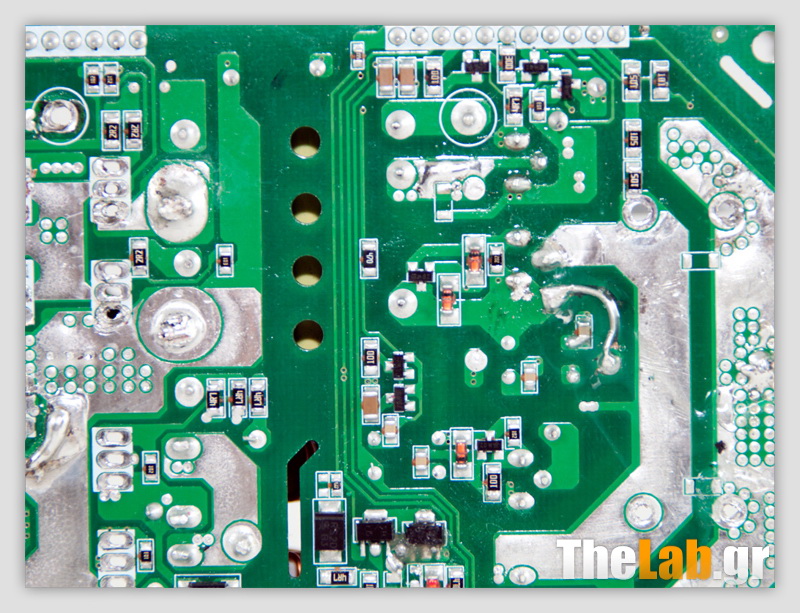

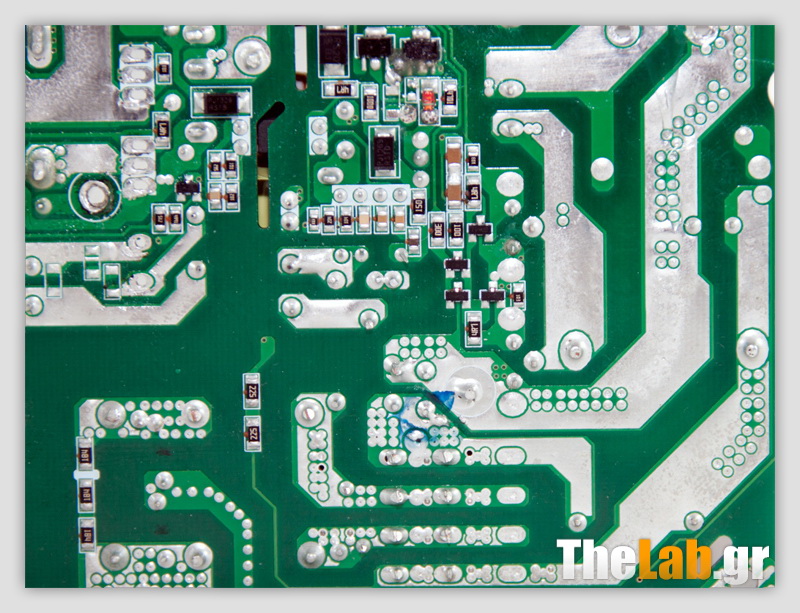

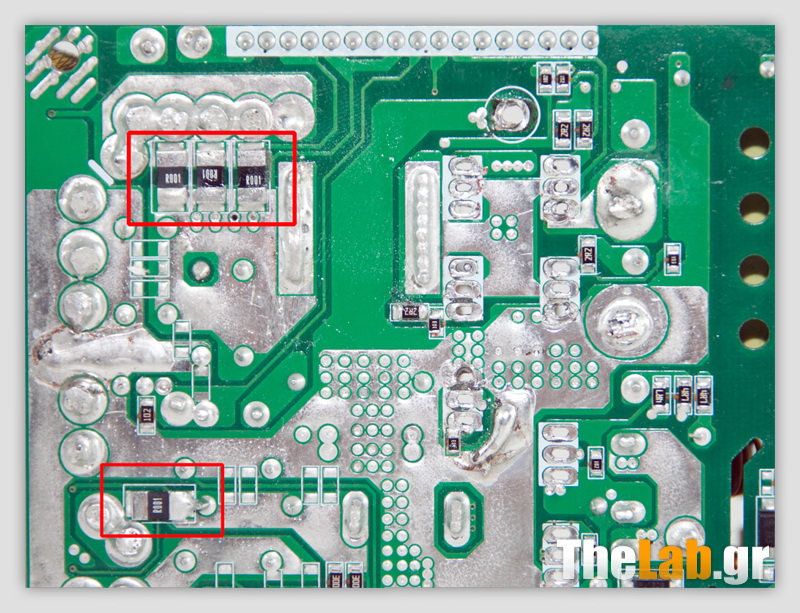

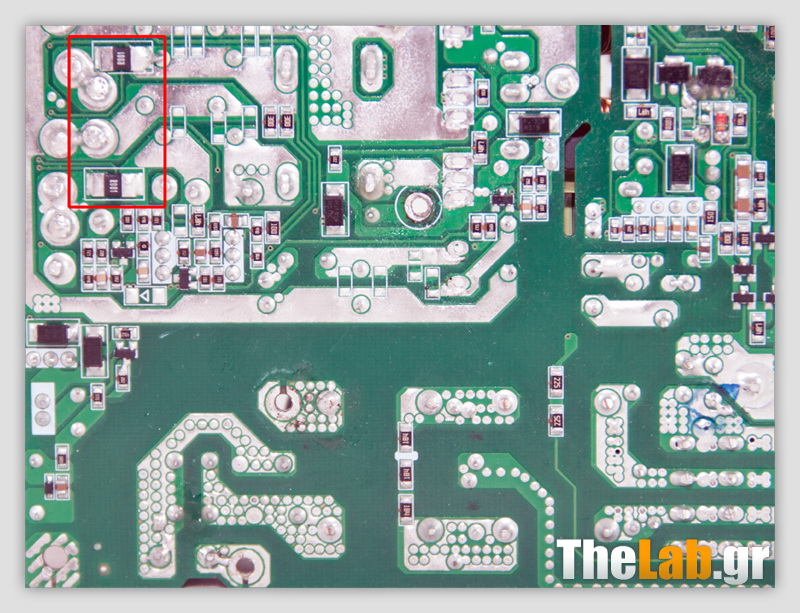

Η ποιότητα των κολλήσεων στο πίσω μέρος της κύριας πλακέτας σε γενικές γραμμές είναι αρκετά καλή, αλλά δε φτάνει τα επίπεδα που μας έχει συνηθίσει η Enhance μιας και εντοπίσαμε αρκετές τσαπατσούλικες κολλήσεις. Επίσης κάτω από την περιοχή όπου βρίσκονται οι νησίδες των +12V υπάρχουν τρία current shunt resistors τα οποία χρησιμοποιούνται από το κύκλωμα OCP. Στη συγκεκριμένη περίπτωση όλες οι αντιστάσεις ήταν βραχυκυκλωμένες μεταξύ τους για τη δημιουργία ενός μόνο +12V rail.


O ανεμιστήρας είναι κατασκευασμένος από την Young Lin Tech και ο τύπος του μοντέλου του είναι DFS132512M (12V, 0.2A, 2.4W, 1500RPM, 34.44dBA, 78.13CFM). Σύμφωνα με την CM χρησιμοποιεί HD (Hydraulic Dynamic) bearing αλλά επειδή τo συγκεκριμένο είναι ιδιαίτερα ακριβό αποφασίσαμε να αποσυναρμολογήσουμε εντελώς τον ανεμιστήρα για να μελετήσουμε τον τύπο του bearing που χρησιμοποιεί. Το συμπέρασμα είναι ότι ο συγκεκριμένος ανεμιστήρας δεν εξοπλίζεται με HD bearing αλλά ούτε και με απλό Sleeve. Διαθέτει λοιπόν ένα Hysint bearing το οποίο όπως το καταλαβαίνουμε είναι κάτι το ενδιάμεσο, οπότε είναι καλύτερο από το Sleeve και φτάνει την αντοχή των Ball bearings (ρουλεμάν) αλλά δεν φτάνει σε καμιά περίπτωση την αντοχή και την ποιότητα του HD. Τώρα σε ερώτηση μας προς την CM και την εταιρία κατασκευής του ανεμιστήρα για το συγκεκριμένο γεγονός, η απάντηση ήταν ότι οι ονομασίες HDB/FDB είναι πατενταρισμένες οπότε η κάθε εταιρία επισήμως ονομάζει διαφορετικά την παρόμοια με την HD τεχνολογία που χρησιμοποιεί για τη λίπανση των αξόνων των ανεμιστήρων. Βέβαια αυτό δεν μπορούμε να πούμε ότι μας κάλυψε 100% μιας και η CM κάνει αναφορά για HDB ανεμιστήρα στο συγκεκριμένο PSU (και όχι μόνο) αλλά τελικά αυτό χρησιμοποιεί έναν διαφορετικού τύπου ανεμιστήρα ο οποίος είναι αρκετά κατώτερος.



Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια δέκα ηλεκτρονικών φορτίων της Array (εφτά 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου Picoscope 3424 με τέσσερις αναλογικές εισόδους, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SPM2-1000 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Όπως βλέπετε η αποδοτικότητα είναι υψηλή, ιδιαίτερα για την πιστοποίηση 80 PLUS Silver που φέρει το PSU. Επίσης ακόμη και σε θερμοκρασίες κοντά στους 50°C το SPM2-1000 κατάφερε και απέδωσε την πλήρη ισχύ του, κάτι που σημαίνει ότι ήρθε η ώρα για την Enhance να δηλώνει υψηλότερη θερμοκρασία από τους 40°C που αναφέρει ως μέγιστη. Οι διακυμάνσεις των τάσεων τώρα δεν είναι και από τις μικρότερες που έχουμε δει αλλά ούτε και ιδιαίτερα υψηλές. Τη μεγαλύτερη διακύμανση παρουσιάζουν τα 3.3V, με ποσοστό άνω του 4%. Όσον αφορά τον εκλυόμενο θόρυβο του ανεμιστήρα, με 80% και άνω φορτίο και στις ιδιαίτερα υψηλές θερμοκρασίες του hot box δε θα μπορούσαμε να χαρακτηρίσουμε το τροφοδοτικό ως ήσυχο σε καμία περίπτωση, αλλά από την άλλη όχι και ενοχλητικό τουλάχιστον για τις ανοχές μας. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του SPM2-1000 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 60, 80 και 100W.

Σε χαμηλά φορτία η αποδοτικότητα δεν μπορεί να χαρακτηριστεί ως υψηλή μιας και μόνο με 100W φορτίο το PSU καταφέρνει και υπερβαίνει το όριο του 80%. Δεν περιμέναμε και πολλά εδώ βέβαια από ένα PSU με 1kW μέγιστη ισχύ και Silver πιστοποίηση, αλλά θα θέλαμε τουλάχιστον στο πρώτο τεστ η αποδοτικότητα να μην έπεφτε κάτω από το 70%. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Σε κατάσταση αναμονής (standby) η κατανάλωση είναι μικρή και υπερκαλύπτει εύκολα τις απαιτήσεις της οδηγίας ErP Lot 6 2010, που απαιτεί κατανάλωση κάτω του 1W σε αυτό το mode λειτουργίας. Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

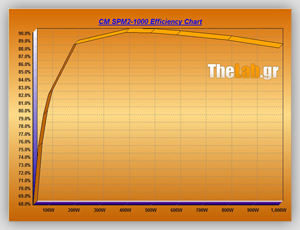

Στο πρώτο τεστ η αποδοτικότητα των 5VSB κυμαίνεται σε κανονικά πλαίσια ενώ στο δεύτερο τεστ εκτοξεύεται στην κυριολεξία. Στα δύο τελευταία τεστ κυμαίνεται σε καλά επίπεδα, για τα στάνταρντ του συγκεκριμένου rail. Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του SPM2-1000 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στο δεύτερο γράφημα διαγράφεται η παρέκκλιση όλων των rails(σε ποσοστό %) και στα επόμενα τέσσερα γραφήματα φαίνονται αναλυτικά οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6.

Efficiency & Voltage Regulation Charts
SPM2-1000

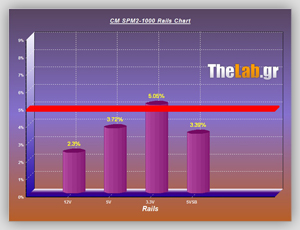

Efficiency	Voltage Variations Chart

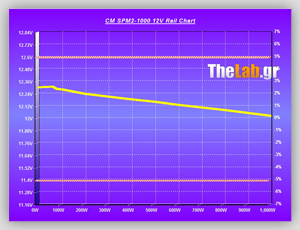

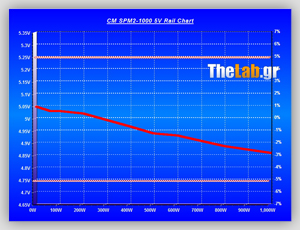

12V Rail Chart	5V Rail Chart

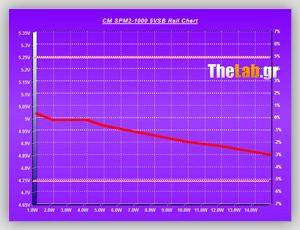

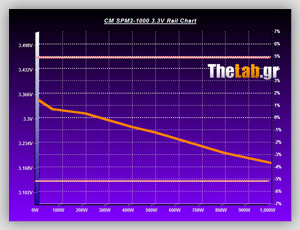

3.3V Rail Chart	5VSB Rail Chart

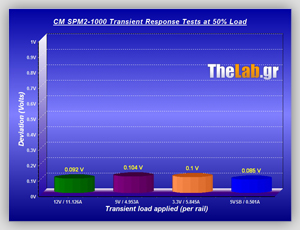

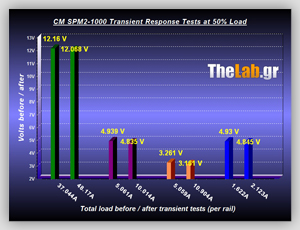

Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (11Α στα +12V, 5Α στα 5V, 6A στα 3.3V και 0.5Α στα 5VSB) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του παλμογράφου. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.

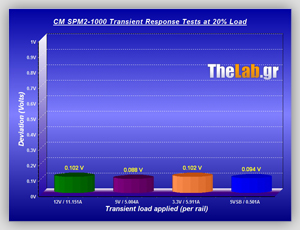

Advanced Transient Response Charts
SPM2-1000
20% load
Deviation (Volts)	Rail Volts Before / After
50% load
Deviation (Volts)	Rail Volts Before / After

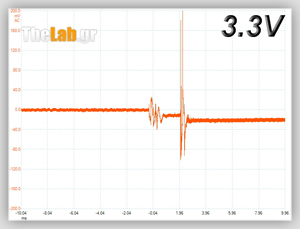

Όλες οι πτώσεις τάσεις σε αυτές τις δοκιμές παρουσιάζουν μικρές διακυμάνσεις, οι οποίες επιτρέπουν το PSU να περάσει όλα τα τεστ με επιτυχία. Βέβαια όπως βλέπουμε το χαλαρό voltage regulation στα 3.3V σε συνδυασμό με το transient φορτίο ρίχνουν την τάση στο συγκεκριμένο rail αρκετά κάτω από τα 3.2V στο δεύτερο τεστ, αλλά το καλό είναι ότι αυτή δεν πλησιάζει επικίνδυνα το κάτω όριο των 3.14V. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.

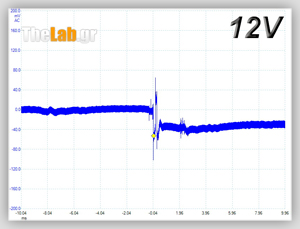

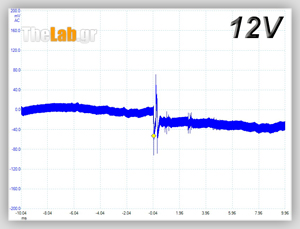

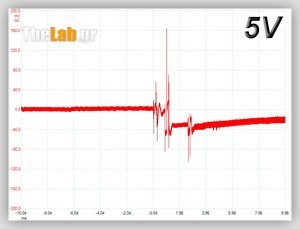

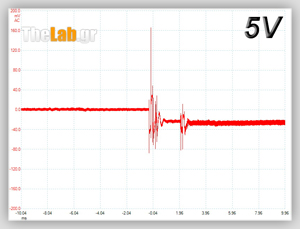

Advanced Transient Response Oscilloscope Screenshots
SPM2-1000
20% Load
+12V	5V	3.3V
50% Load
+12V	5V	3.3V

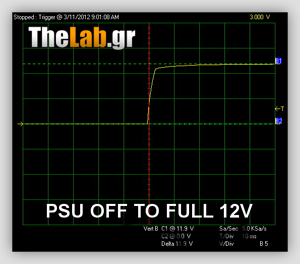

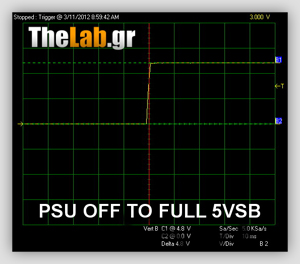

Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).

Turn On Transient Response Tests
SPM2-1000

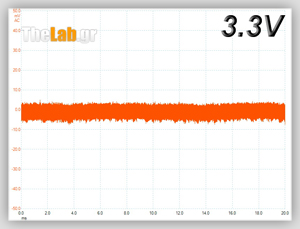

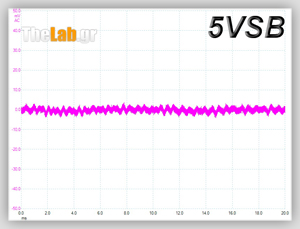

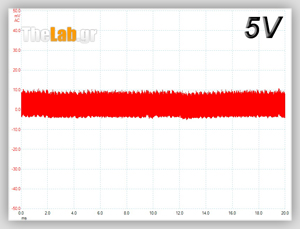

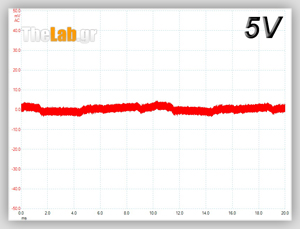

Σε αυτές τις δοκιμές ο παλμογράφος μας δεν κατέγραψε ούτε μία αιχμή και ο χρόνος ανύψωσης βρίσκεται συνεχώς ανάμεσα στα όρια που θέτει το πρότυπο ATX (0.2-20ms). Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του SPM2-1000. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V, 3.3V και 5VSB.

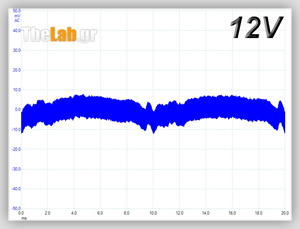

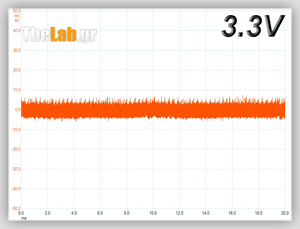

Η καταστολή του ripple στα δευτερεύοντα rails είναι πολύ καλή. Αντίθετα στα +12V δεν μείναμε ιδιαίτερα ικανοποιημένοι από το αποτέλεσμα μιας και σε ένα καλό PSU περιμένουμε να δούμε αρκετά κάτω από τα 50mV ripple. Βέβαια εδώ να τονίσουμε ότι 55mV ripple είναι κάτω από το μισό του ορίου που προβλέπει το πρότυπο ATX, αλλά από την άλλη μας έχουν κακομάθει κάτι εταιρίες σαν την Delta και την Seasonic με μέγιστο ripple μικρότερο των 30mV, οπότε οι απαιτήσεις μας αυξήθηκαν. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

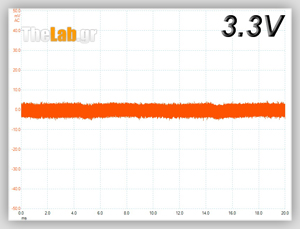

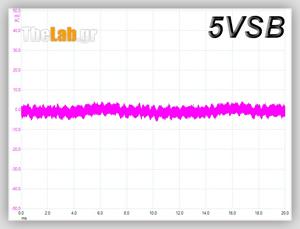

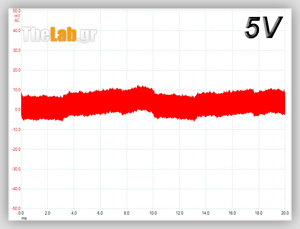

Ripple Oscilloscope Screenshots
SPM2-1000

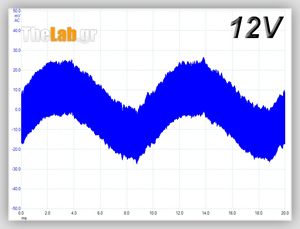

Full Load
CL1 test

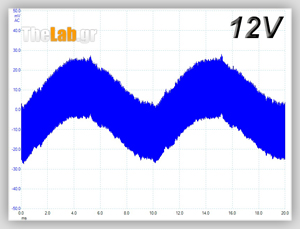

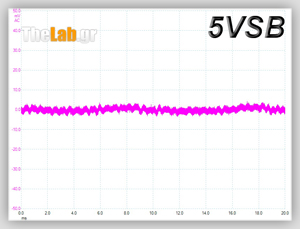

CL2 test







Σε γενικές γραμμές το Silent Pro M2 1000W τα πήγε αρκετά καλά και επίσης μπορώ να πω ότι εν μέρη δικαιολογεί την ονομασία του, η οποία υποδηλώνει ότι λειτουργεί εκλύοντας χαμηλά επίπεδα θορύβου. Επίσης η αποδοτικότητα του κυμαίνεται σε υψηλά επίπεδα και ξεπερνάει το 90% σε φορτία ίσα με το 40% και 50% της μέγιστης χωρητικότητας του. Επιπλέον, παρόλο που στα χαρτιά η μέγιστη θερμοκρασία λειτουργίας είναι μόνο 40°C κατά τη διάρκεια των δοκιμών διαπίστωσα ότι το PSU μπορεί να αποδώσει άνετα τη μέγιστη ισχύ του ακόμη και σε πολύ υψηλότερες θερμοκρασίες, δείχνοντας έτσι ότι τα εξαρτήματα που χρησιμοποιεί είναι υψηλής ποιότητας και με μεγάλες ανοχές. Εδώ θα πρέπει να τονίσω ότι ένα PSU δείχνει τις πραγματικές δυνατότητες και επιδόσεις του μόνο όταν δοκιμαστεί κάτω από υψηλές θερμοκρασίες. Βλέπετε οι δοκιμές σε θερμοκρασίες δωματίου λένε μόνο ένα μέρος της αλήθειας και πολλές φορές είναι αναξιόπιστες μιας και μερικά εξαρτήματα μπορεί να λειτουργούν σωστά στους 23-26°C, αλλά να παρουσιάζουν εντελώς διαφορετική συμπεριφορά στους >35°C. Εκτός από το λίγο τσιμπημένο ripple στα +12V ένα δεύτερο μειονέκτημα του συγκεκριμένου PSU αποτελούν οι σχετικά χαλαρές τάσεις και ιδιαίτερα αυτή των 3.3V όπου το voltage regulation φεύγει λίγο πάνω από το 4%. Βέβαια το τελευταίο είναι ένα δευτερεύον rail το οποίο σε ένα σύγχρονο σύστημα αξιοποιείται σε μικρό βαθμό και γι'αυτό το λόγο δεν αποτελεί σημαντικό μειονέκτημα. Τέλος, σε σύγκριση με άλλα PSUs του 1kW η τιμή είναι λίγο ανεβασμένη και σίγουρα μια χαμηλότερη τιμή θα βοηθούσε το SPM2-1000 να αντιμετωπίσει πιο άνετα τον ανταγωνισμό της συγκεκριμένης κατηγορίας. To Cooler Master Silent Pro M2 1000W κοστίζει 181€ (με 23% ΦΠΑ). Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του είναι τα παρακάτω:

Πλεονεκτήματα

• Καλή αποδοτικότητα
• Απέδωσε τη μέγιστη ισχύ του σε 47.6°C ambient
• Καλή απόδοση στα Advanced Transient Response tests
• Πολύ χαμηλό ripple στα δευτερεύοντα rails
• Επίπεδα (flat) αποσπώμενα καλώδια
• 5 χρόνια εγγύηση

Μειονεκτήματα

• Τιμή
• Ο ανεμιστήρας χρησιμοποιεί Hysint bearings και όχι Hydraulic Dynamic
• Voltage regulation στα 3.3V
• Μικρή αποδοτικότητα σε φορτία κάτω των 60W

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το Silent Pro M2 1000W είναι:

Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Cooler Master για τη διάθεση του δείγματος.
