  • Chieftec Nitro SPS-750C review


    H Chieftec, θέλοντας να ακολουθήσει τη σύγχρονη τάση που επιβάλει την κατασκευή τροφοδοτικών με όσο το δυνατόν μεγαλύτερη αποδοτικότητα (efficiency), προσφάτως λανσάρισε την καινούρια σειρά τροφοδοτικών της που φέρει το όνομα Nitro 88+. Όπως προδίδει το "88+" τα μέλη της εν λόγω σειράς υπόσχονται efficiency μεγαλύτερο του 88%. Επιπρόσθετα διαθέτουν semi-modular σχεδίαση και είναι πιστοποιημένα ως 80PLUS Silver. Η καινούρια σειρά Nitro απαριθμεί τέσσερα μέλη με χωρητικότητες από 650W ως 1000W. Κύριο οπτικό χαρακτηριστικό των καινούριων Nitro είναι το κόκκινο χρώμα του σασί τους, ένα χρώμα που δε συναντούμε συχνά σε PSUs. Στη σημερινή παρουσίαση θα δοκιμάσουμε ένα από τα μεσαία μέλη της σειράς, το Nitro SPS-750C, το οποίο διαθέτει 750W ισχύ και μπορεί να τροφοδοτήσει μέχρι και δύο hi-end κάρτες γραφικών μιας και διαθέτει τέσσερις PCIe connectors.







    Τα κύρια χαρακτηριστικά του SPS-750C παραθέτονται στον παρακάτω πίνακα.



    Χαρακτηριστικά Nitro SPS-750C
    Max. DC Output 750W
    PFC
    Active PFC
    Efficiency
    80 Plus Silver
    Θερμοκρασία λειτουργίας
    0°C ~ 50°C
    Προστασία
    Over Voltage Protection
    Under Voltage Protection
    Over Current Protection
    Over Power Protection
    Short Circuit Protection
    Over Temperature Protection
    Ψύξη
    140mm fan (D14SM-12, 1400RPM, 62CFM, 29dBA)
    Διαστάσεις
    150 mm (W) x 87 mm (H) x 160 mm (D)
    Βάρος
    2.2 kg
    Προδιαγραφές
    ATX12V v2.3
    Εγγύηση
    2 έτη
    Τιμή 121€ (DE with VAT)



    Η τιμή του δεν μπορεί να χαρακτηριστεί ούτε φτηνή αλλά ούτε και ακριβή. Στην πράξη (τις μετρήσεις που θα πάρουμε δηλαδή) θα δείξει αν ο λόγος απόδοσης/τιμής είναι καλός. Επίσης το PSU εφοδιάζεται με όλες τις υπάρχουσες προστασίες, κάτι που είναι πολύ καλό φυσικά. Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SPS-750C.



    Cables / Connectors
    Native Cables
    ATX connector (550mm) 20+4 pin
    4+4 pin EPS12V (550mm) 1
    4+4 pin EPS12V (550mm) 1
    Modular Cables
    6+2 pin PCIe (550mm) 4
    4 pin Molex (550mm+150mm) 2
    4 pin Molex (550mm+150mm) / FDD(+150mm) 2 / 1
    SATA (550mm+150mm+150mm+150mm) 8



    Το μήκος τους είναι επαρκές και η απόσταση ανάμεσα στους connectors η προτεινόμενη από το ATX πρότυπο. Όσον αφορά το πλήθος τώρα των connectors έχουμε τέσσερις PCIe connectors, ο καθένας σε ξεχωριστή καλωδίωση, που είναι υπέρ-αρκετοί για τα 750W του PSU καθώς και δύο EPS. Οι SATA connectors είναι αρκετοί επίσης αλλά οι 4 pin Molex είναι πολύ λίγοι, θα θέλαμε τουλάχιστον δύο περισσότερα. Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SPS-750C.



    Πίνακας Rails Nitro SPS-750C
    Rail 3.3V 5V 12V1 12V2 5VSB -12V
    Μέγιστη ισχύς Amps 25 25 60 3 0.5
    Watts 150 720 15 6
    Συνολική μέγιστη ισχύς (W) 750



    Το PSU διαθέτει δύο +12V rails (στα χαρτιά τουλάχιστον γιατί όπως διαπιστώσαμε τελικά έχει μόνο ένα) με μέγιστη ισχύ τα 60Α και για τα δύο. Παραδόξως η Chieftec δεν αναφέρει τη μέγιστη ισχύ για το κάθε +12V rail αλλά λογικά θα είναι 30A για έκαστο. Επίσης το σύνολο σχεδόν της ισχύς του PSU μπορεί να αποδοθεί στα +12V, κάτι που είναι πολύ πρακτικό μιας και οι σημερινοί υπολογιστές "τραβάνε" ισχύ κυρίως από αυτό το rail. Στο μπροστινό μέρος της συσκευασίας υπάρχει μια φωτογραφία του κόκκινου PSU και ένα κοντινό πλάνο στον ανεμιστήρα με το λογότυπο της Chieftec να ξεχωρίζει. Στο πίσω μέρος υπάρχει η εικόνα ενός κινητήρα με τον ανεμιστήρα του PSU στο μέσον του, κάτι που βρίσκουμε σε όλες τις συσκευασίες των Nitro. Επίσης, αν και είναι σχετικά ελαφριά η συσκευασία εντούτοις διαθέτει χερούλι μεταφοράς στο πάνω μέρος της, κάτι που θα το εκτιμήσουν ιδιαίτερα όσοι πάσχουν από τη μέση τους (ο γραφών, λόγω υπερβάλλοντα ζήλου που έδειξε στο γυμναστήριο, είναι ένας από αυτούς τις τελευταίες τρεις βδομάδες).












    Το PSU το παραλάβαμε με μη σφραγισμένη συσκευασία οπότε πολλά από τα παρελκόμενα του έλειπαν. Για την ακρίβεια μόνο το εγχειρίδιο χρήσης και οι modular καλωδιώσεις συνόδευαν το PSU. Επίσης δεν μπορούμε να πούμε ότι μας ενθουσίασε η προστασία του PSU μέσα στη συσκευασία, μιας και μόνο ένα τύλιγμα με φυσαλίδες το προστάτευε. Θα θέλαμε να υπήρχε λίγος αφρός συσκευασίας (μπορεί να υπάρχει όμως στην ολοκληρωμένη συσκευασία).

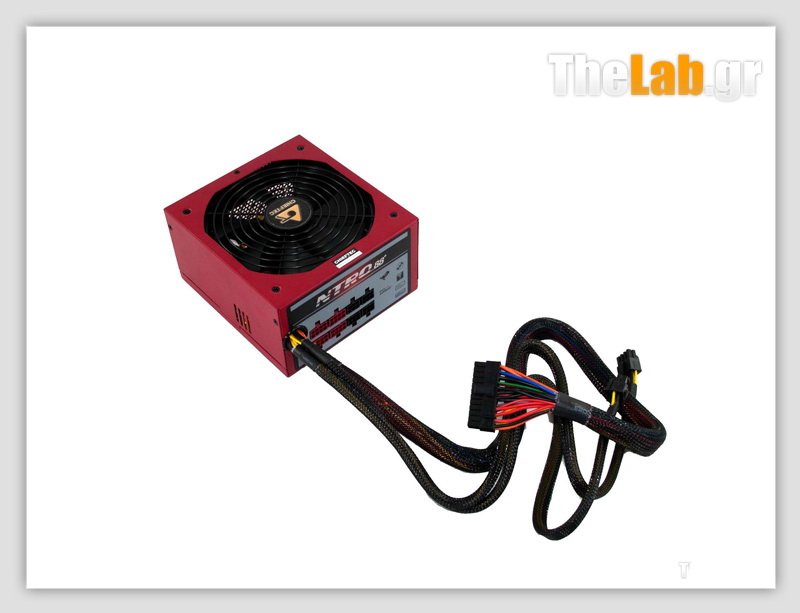

    Η εξωτερική ποιότητα κατασκευής του PSU δε μας ενθουσίασε και το φινίρισμα του δεν είναι ιδιαίτερα καλό. Σε γενικές γραμμές μπορούμε να πούμε ότι δεν αποπνέει έναν ποιοτικό αέρα το PSU.









    Δυστυχώς το sleeving δεν προχωράει μέχρι το εσωτερικό του PSU αλλά ευτυχώς υπάρχει τσιμούχα (grommet) γύρω από την τρύπα. Επίσης τα πορτοκαλί καλώδια των 3.3V φαίνονται λίγο φαγωμένα ή είναι η ιδέα μας;






    Ο μοναδικός πλαϊνός αεραγωγός είναι μπλοκαρισμένος από τα καλώδια των rails, ένα θέαμα που δε μας προϊδεάζει θετικά για το τι θα συναντήσουμε στο εσωτερικό





    Το δείγμα που παραλάβαμε ήταν ήδη ανοιγμένο και αυτό φαίνεται από το παραποιημένο αυτοκόλλητο της εγγύησης




    Αφαιρώντας το πάνω κάλυμμα το μάτι μας πέφτει αμέσως στους πράσινους μετασχηματιστές, οπότε εύκολα καταλαβαίνουμε ότι το συγκεκριμένο PSU κατασκευάζεται από την CWT και πιο συγκεκριμένα στηρίζεται στην πλατφόρμα DSG.







    Το πρώτο μέρος του transient φίλτρου, πίσω από την υποδοχή AC, αποτελείται από δύο Y και έναν X πυκνωτές. Το δεύτερο μέρος, πάνω στην κεντρική πλακέτα, αποτελείται από τέσσερις Υ, έναν Χ πυκνωτές, τρία πηνία και ένα βαρίστορ (MOV). Υπερπλήρες το transient φίλτρο.








    Χρησιμοποιούνται δύο γέφυρες ανόρθωσης οι οποίες ψύχονται παθητικά από μερικές ψύκτρες. Μπροστά ακριβώς από τις γέφυρες υπάρχει μια κάθετη πλακέτα η οποία φιλοξεινεί τον combo PFC/PWM controller, ένα CM6802 ολοκληρωμένο. Στο APFC υπάρχουν δύο 20N60C3 mosfets και η boost δίοδος. Ο πυκνωτής εξομάλυνσης είναι της Nippon Chemi-Con και είναι χαρακτηρισμένος στους 85°C, 560μF, 400V (SMQ series). Το ρόλο των κύριων switches έχουν αναλάβει δύο FDP20N50 mosfets.











    Στο δευτερεύον μέρος τώρα για την παραγωγή των +12V χρησιμοποιείται "synchronous design" οπότε οι schottky δίοδοι αντικαθίστανται από mosfets για λιγότερες ενεργειακές απώλειες. Έτσι βρίσκουμε πέντε IPP037N08N3 mosfets για την εξομάλυνση των +12V. Στη συνέχεια από τα 12V παράγονται τα 5V και 3.3V με τη βοήθεια δύο DC-DC converters. Σε κάθε DC-DC converter υπάρχει ένας ελεγκτής APW7073 και από ένα ζευγάρι ME70Ν03 και ME90N03 mosfets. Όλοι οι πυκνωτές του δευτερεύοντος είναι της Nippon Chemi-Con και εκτός από ηλεκτρολυτικούς βρίσκουμε και μερικούς πολυμερικούς.










    Πάνω στην modular πλακέτα, ενώ υπάρχουν θέσεις, δεν υπάρχει κανένας πυκνωτής για περαιτέρω φιλτράρισμα των τάσεων. Κρίμα γιατί θα μπορούσαν να βοηθήσουν αρκετά στον περιορισμό του ripple. Τέλος, η ποιότητα κατασκευής της modular πλακέτας είναι καλή.

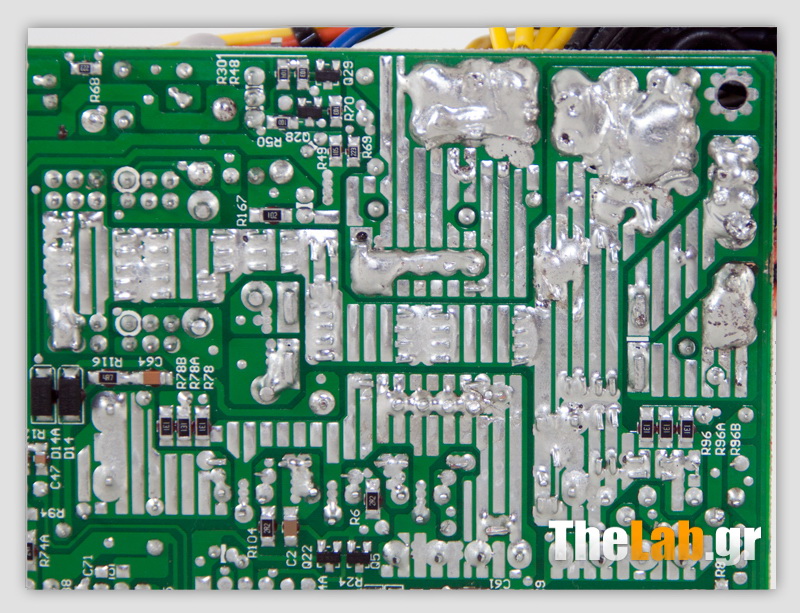

    Η ποιότητα των κολλήσεων της κεντρικής πλακέτας είναι μέτρια. Σε πολλά σημεία υπάρχουν κολλήσεις που έγιναν με το χέρι και απέχουν πολύ από το να χαρακτηριστούν έστω και ικανοποιητικές. Επίσης με έκπληξη παρατηρήσαμε ότι τα καλώδια που μεταφέρουν τα 5V και 3.3V, λίγα εκατοστά μακρύτερα από το σημείο από όπου φεύγουν από το δευτερεύον ενώνονται με περισσότερα, έτσι ώστε να διαμοιράσουν τις τάσεις σε πιο πολλούς connectors. Βλέπετε δεν υπήρχε χώρος πάνω στην κεντρική πλακέτα και έτσι χρησιμοποιήθηκε αυτός ο εντελώς πρόχειρος τρόπος για την προσθήκη επιπλέον καλωδίων. Το πρόβλημα όμως είναι ότι η ποιότητα των ενώσεων είναι τραγική και το θερμοσυστελλόμενο που έχει χρησιμοποιηθεί, τουλάχιστον στις καλωδιώσεις των 3.3V, ήταν πολύ χαλαρό με αποτέλεσμα να υπάρχει η πιθανότητα βραχυκυκλώματος. Επίσης όποιος πραγματοποίησε τις ενώσεις αυτές προφανώς άφησε πολύ ώρα το κολλητήρι πάνω στις καλωδιώσεις με αποτέλεσμα να κάψει το εξωτερικό προστατευτικό της καλωδίωσης των 3.3V. Ομολογούμε ότι μείναμε έκπληκτοι όταν αντικρίσαμε αυτό το θέαμα και σίγουρα δεν περιμέναμε τόσο χαμηλή ποιότητα σε ένα τροφοδοτικό που κοστίζει 120€. Βέβαια είμαστε σχεδόν σίγουροι ότι στα χέρια μας έπεσε ένα pre-production δείγμα ή τουλάχιστον κάτι αντίστοιχο γιατί δε μας έχει συνηθίσει η Chieftec και η CWT σε τέτοια ποιότητα. Τέλος, παρόλο που ο κατασκευαστής δηλώνει δύο +12V rails βρήκαμε όλες τις καλωδιώσεις που μεταφέρουν το συγκεκριμένο rail να ενώνονται μεταξύ τους στην κεντρική πλακέτα, οπότε το PSU στην ουσία είναι single rail.











    Ο ανεμιστήρας προέρχεται από την Yate Loon (D14SM-12, 1400RPM, 62CFM, 29dBA).







    Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana ATE, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box. Στην άκρη περιμένουν ανυπόμονα τρία Array 3711 electronic loads (300W έκαστο), τα οποία αναμένουν άλλα έξι για να συμπληρωθεί η ομάδα, ένας παλμογράφος Rigol 1052E και ένα fixture που παρέχει όλους τους απαραίτητους connectors για τη διασύνδεση του, προς δοκιμή, PSU με όλα τα παραπάνω. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SPS-750C (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.



    Voltage Regulation & Efficiency Tests
    Chieftec Nitro SPS-750C
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency Temps (In/Out) PF/AC Volts
    1 11.941A 1.996A 2.154A 160.92 88.39% 43.2°C 0.924
    12.032V 5.074V 3.305V 182.05 48.0°C 232.7V
    2 21.597A 4.906A 5.971A 302.84 90.10% 44.2°C 0.969
    11.989V 5.013V 3.235V 336.10 51.1°C 233.4V
    3 26.229A 6.793A 7.930A 373.23 89.53% 46.7°C 0.976
    11.972V 4.983V 3.199V 416.90 54.1°C 233.1V
    4 33.981A 6.781A 7.929A 465.07 89.84% 47.1°C 0.981
    11.948V 4.970V 3.199V 517.65 54.6°C 231.7V
    5 44.758A 8.861A 9.418A 606.75 89.03% 50.0°C 0.987
    11.916V 4.925V 3.161V 681.50 59.6°C 230.8V
    6 57.886A 8.851A 9.410A 760.90 88.12% 51.9°C 0.992
    11.881V 4.914V 3.152V 863.50 65.1°C 228.3V
    Crossload 1 1.972A 19.672A 16.710A 170.78 79.23% 49.4°C 0.941
    11.964V 4.832V 3.120V 215.55 57.4°C 230.3V
    Crossload 2 63.273A 1.938A 2.115A 770.40 88.91% 52.1°C 0.992
    11.913V 5.018V 3.263V 866.50 65.4°C 229.9V



    Το efficiency είναι ιδιαίτερα υψηλό ακόμη και για Silver PSU. Με 40% μάλιστα load καταφέρνει και ξεπερνάει το 90%, μια πολύ καλή επίδοση. Επίσης ακόμη και στο CL1 test όπου συνήθως βλέπουμε κοντά στο 75% efficiency το SPS-750C πλησιάζει το 80%. Όσον αφορά το voltage regulation τώρα αυτό είναι ιδιαίτερα καλό στα +12V, με μόλις 1.38% διακύμανση, ενώ στα 5V είναι αρκετά πιο χαλαρό σημειώνοντας πάνω από 3% διακύμανση. Στα 3.3V τώρα η τάση πέφτει πάρα πολύ όσο αυξάνεται το φορτίο με αποτέλεσμα στο test#6 το ίδιο rail να βρίσκεται οριακά εντός των ορίων που θέτει το ATX και στο CL1 test να βγαίνει εκτός ορίων. Αν λάβουμε υπόψη την τιμή της τάσης των 3.3V με 65W φορτίο και την τιμή τους στο test#6 (πλήρες φορτίο), η διακύμανση υπερβαίνει το όριο του 5% οπότε το συγκεκριμένο rail βρίσκεται πάλι εκτός των ορίων του ATX. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του SPS-750C σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 40, 65 και 90W.



    Efficiency at Low Loads
    Chieftec Nitro SPS-750C
    Test # 12V 5V 3.3V DC/AC (Watts) Efficiency PF/AC Volts
    1 1.988A 2.002A 2.181A 41.39 70.69% 0.721
    12.052V 5.081V 3.329V 58.55 229.5V
    2 3.905A 1.998A 2.178A 64.43 76.98% 0.806
    12.045V 5.079V 3.325V 83.70 228.4V
    3 5.956A 1.998A 2.176A 89.13 81.73% 0.859
    12.047V 5.079V 3.324V 109.05 228.2V



    Το PSU μέχρι και τα 65W σημειώνει μικρό efficiency αλλά από τα 90W και πάνω καταφέρνει και ξεπερνάει το όριο του 80%. Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).



    Idle / Standby
    Chieftec Nitro SPS-750C
    Mode 12V 5V 3.3V 5VSB Watts PF/AC Volts
    Idle 12.062V 5.121V 3.357V 5.111V 12.05 0.281
    233.3V
    Standby 0.68 0.019
    234.2V



    Η κατανάλωση σε standby είναι κάτω του 1W, οπότε το PSU είναι συμβατό με την οδηγία ErP Lot 6 (πρώην EuP 2010). Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του SPS-750C σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τρία γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 60W (περίπου).



    Efficiency & Voltage Regulation Charts
    Chieftec Nitro SPS-750C
    EFFICIENCY
    Volt_efficiency_Tests
    12V Rail Chart 5V Rail Chart
    Volt_efficiency_Tests Volt_efficiency_Tests
    3.3V Rail Chart Voltage Variations Chart
    Volt_efficiency_Tests Volt_efficiency_Tests



    Στις παρακάτω δοκιμές θα δούμε την ανταπόκριση του PSU σε δύο διαφορετικά σενάρια. Στο πρώτο το PSU, ενώ λειτουργεί με 20% φορτίου, θα δεχτεί ένα απότομο load (10Α στα +12V, 5Α στα 5V και 6A/4A (20%/50% load) στα 3.3V) για 50ms. Στο δεύτερο σενάριο το PSU, ενώ θα λειτουργεί με 50% φορτίου, θα δεχτεί το ίδιο ακριβώς load για το ίδιο χρονικό διάστημα. Και στις δύο περιπτώσεις θα παρατηρήσουμε τις στιγμιαίες πτώσεις τάσης που θα παρατηρηθούν σε όλα τα rails του PSU (εκτός των -12V), με τη βοήθεια του Labjack και του παλμογράφου Stingray. Σε καμιά περίπτωση οι πτώσεις τάσης δεν πρέπει να υπερβαίνουν το 5%, σύμφωνα πάντα με το πρότυπο ATX. Εδώ να τονίσουμε ότι οι παραπάνω δοκιμές είναι πολύ σημαντικές, μιας και εξομοιώνουν τα απότομα φορτία που μπορεί να δεχτεί εν λειτουργία ένα PSU (π.χ. την απότομη λειτουργία σε 100% της VGA ή του επεξεργαστή ή και των δύο μαζί, την εκκίνηση μιας συστοιχίας raid κτλ.). Τις εν λόγω δοκιμές τις ονομάσαμε “Advanced Transient Tests” και τις θεωρούμε εξαιρετικά δύσκολες, ιδιαίτερα για τα PSUs με ισχύ μικρότερη των 500W.



    Advanced Transient Response Charts
    Chieftec Nitro SPS-750C
    20% load
    Deviation (Volts) Rail Volts Before / After
    Transient_Tests Transient_Tests
    50% load
    Deviation (Volts) Rail Volts Before / After
    Transient_Tests Transient_Tests



    Στις παραπάνω δοκιμές τα +12V σημείωσαν μικρές πτώσεις τάσεις και σε γενικότερες γραμμές η απόδοσή τους ήταν ιδιαίτερα καλή. Τα 5V σημείωσαν μεγαλύτερες πτώσεις τάσεις αλλά παρόλα αυτά κατάφεραν και κρατήθηκαν εντός ορίων. Βέβαια όπως θα δείτε από τα παρακάτω screenshots στο δεύτερο μέρος των δοκιμών η πτώση τάσης κρατήθηκε εντός του κάτω ορίου (4.75V) αλλά η αιχμή ακριβώς πριν την πτώση τάσης ήταν ιδιαίτερα υψηλή. Οπότε η απόδοση των 5V κρίνεται ως μέτρια στα συγκεκριμένα test. Αφήσαμε τελευταίο το 3.3V rail, όπου η απόδοση δεν ήταν αυτό που θα ονομάζαμε κορυφαία. Το αντίθετο στο πρώτο μέρος των δοκιμών μετά βίας η πτώση τάσης δεν ξεπέρασε το όριο και στο δεύτερο μέρος επήρθε, όπως ήταν αναμενόμενο, το μοιραίο. Ακολουθούν τα αντίστοιχα screenshots τα οποία πήραμε κατά τη διάρκεια των παραπάνω δοκιμών.



    Advanced Transient Response Oscilloscope Screenshots
    Chieftec Nitro SPS-750C
    20% Load
    +12V 5V 3.3V
    Transient_Tests Transient_Tests Transient_Tests
    50% Load
    +12V 5V 3.3V
    Transient_Tests Transient_Tests Transient_Tests



    Στις δοκιμές που ακολουθούν θα δούμε την ανταπόκριση (transient response) του PSU σε πιο απλά σενάρια μεταβολής του φορτίου, κατά την εκκίνηση (turn on) του PSU. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το ρελέ εκκίνησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).



    Transient Response Tests
    Chieftec Nitro SPS-750C
    PSU OFF TO FULL 5VSB STANDBY TO FULL 12V PSU OFF TO FULL 12V
    Transient_Tests Transient_Tests Transient_Tests



    Σε αυτές τις δοκιμές το SPS-750C τα πήγε αρκετά καλά μιας και οι αιχμές που καταγράψαμε στα +12V βρίσκονται αρκετά κάτω από το όριο των 13.2V. Επίσης το rise time βρίσκεται εντός ορίων και στις τρεις περιπτώσεις. Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του SPS-750C. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.



    Ripple Measurements
    Test 12V (mV) 5V(mV) 3.3V(mV) Pass/Fail
    20% Load 16.0 4.2 4.8 Pass
    40% Load 23.2 4.4 6.0 Pass
    50% Load 27.8 4.8 6.6 Pass
    60% Load 34.6 4.8 7.4 Pass
    80% Load 48.2 5.4 9.2 Pass
    100% Load 88.8 6.6 11.8 Pass
    Crossload 1 18.6 4.4 5.4 Pass
    Crossload 2 88.2 8.2 13.4 Pass



    Το ripple στα 5V και 3,3V είναι ιδιαίτερα χαμηλό. Δεν ισχύει όμως το ίδιο και για τα +12V όπου μπορεί να βρίσκεται πάντα κάτω από τα 120mV του ορίου αλλά σε ένα καλό σύγχρονο PSU δε θέλουμε να βλέπουμε πάνω από 60mV ripple στα +12V. Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



    Ripple Oscilloscope Screenshots
    Chieftec Nitro SPS-750C
    Full Load
    +12V 5V 3.3V
    Ripple_Tests Ripple_Tests Ripple_Tests
    CL2 test
    +12V 5V 3.3V
    Ripple_Tests Ripple_Tests Ripple_Tests








    Δυστυχώς το συγκεκριμένο PSU δεν ανταποκρίθηκε σε αυτά που περιμέναμε από δύο ποιοτικές εταιρίες, όπως η Chieftec και η CWT. Τα προβλήματα ξεκίνησαν από το εξωτερικό μέρος του PSU, όπου δε μείναμε ιδιαίτερα ικανοποιημένοι από την ποιότητα κατασκευής και το φινίρισμα και συνεχίστηκαν στο εσωτερικό όπου η προχειρότητα ήταν το κύριο χαρακτηριστικό της όλης κατασκευής. Παρόλο που χρησιμοποιούνται πολύ καλά υλικά και πυκνωτές της άκρως αξιόπιστης Nippon Chemi-Con, η πολύ χαμηλή ποιότητα συναρμολόγησης και των κολλήσεων γενικότερα επέφεραν αντίστοιχα χαμηλές επιδόσεις σχεδόν σε όλους τους τομείς, πλην αυτόν του efficiency και του voltage regulation στα +12V. Ιδιαίτερα τα 3.3V υπήρξαν θύμα της προχειρότητας με την οποία κολλήθηκαν τα καλώδια που τροφοδοτούν τον main ATX connector με αποτέλεσμα να σημειώσουν πολύ μεγάλες πτώσεις τάσεις σε αυξημένα φορτία. Αν και είμαστε σίγουροι ότι πέσαμε σε pre-production μοντέλο και η ποιότητα του τελικού προϊόντος θα είναι κατά πολύ ανώτερη και στα γνωστά υψηλά επίπεδα που μας έχει συνηθίσει η Chieftec και η CWT, εντούτοις κρίνοντας από το προϊόν που έχουμε στα χέρια μας δεν μπορούμε να δώσουμε υψηλότερη βαθμολογία ιδιαίτερα στην τιμή με την οποία έρχεται. Θα αναμένουμε απάντηση της Chieftec και αν θελήσει να μας προσφέρει ένα κανονικό-σφραγισμένο προϊόν θα επανέρθουμε δριμύτεροι. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του Nitro SPS-750C της Chieftec είναι τα παρακάτω:

    Πλεονεκτήματα

    • Λειτούργησε κανονικά σε πλήρη ισχύ ακόμη και με άνω των 50°C θερμοκρασία μέσα στο hot box
    • Υψηλό efficiency
    • Σφιχτό voltage regulation στα +12V
    • Καλή απόδοση των +12V στα Advanced Transient Response tests
    • Ιδιαίτερα χαμηλό ripple στα 5V και 3.3V
    • Τέσσερις 6+2 pin PCIe connectors, ο καθένας σε ξεχωριστή καλωδίωση



    Μειονεκτήματα

    • Χαμηλός λόγος απόδοσης/τιμής
    • Υψηλό ripple στα +12V (αν και εντός ορίων ATX)
    • Το voltage regulation στα 3.3V ξεπερνάει το όριο του 5% που θέτουν οι προδιαγραφές ATX
    • Τα 3.3V σημείωσαν πολύ μεγάλες πτώσεις τάσεις στα Advanced Transient Response tests και απέτυχαν στο δεύτερο μέρος των ίδιων δοκιμών
    • Μέτρια απόδοση των 5V στις Advanced Transient Response δοκιμές
    • Χαμηλή ποιότητα κατασκευής στο εσωτερικό του PSU
    • Λιγοστοί peripheral (4 pin Molex) connectors
    • Μέτριo φινίρισμα/ποιότητας βαφή

    Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το Nitro SPS-750C είναι:

    80-very-good.png?m=1284739901



    Εδώ τέλειωσε άλλο ένα PSU review. Ευχαριστούμε θερμά την Chieftec για τη διάθεση του δείγματος.
