Antec Truepower Quattro 1200 Review

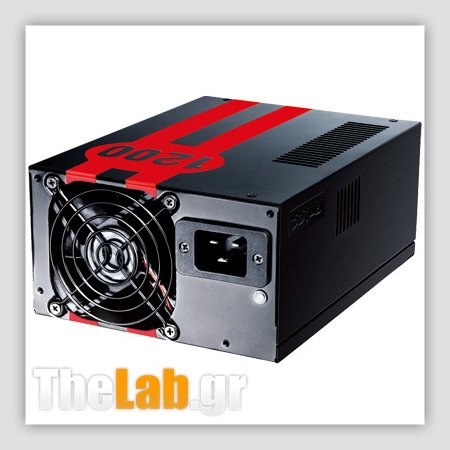

H Antec είναι μια εταιρία που δε χρειάζεται ιδιαίτερες συστάσεις, ιδιαίτερα όταν αναφερόμαστε σε τροφοδοτικά υπολογιστών (PSUs). Στη σημερινή παρουσίαση θα δούμε το πιο δυνατό PSU της, το TruePower Quattro 1200 (TPQ-1200), το οποίο παρόλο που ονομάζεται Quattro διαθέτει όχι τέσσερα αλλά έξι rails των 12V. Το Quattro βλέπετε αναφέρεται στο ότι σχεδιάστηκε εξαρχής για συστήματα που εξοπλίζονται με τετραπύρηνους επεξεργαστές. Ένα άλλο "χτυπητό" χαρακτηριστικό του TPQ-1200 είναι οι κόκκινες ρίγες που υπάρχουν κατά μήκος του, τις οποίες η Antec περιγράφει ως racing stripe paint job (βαφή αγωνιστικών λωρίδων). Όπως σε μερικά αυτοκίνητα παρόμοιες χρωματιστές ρίγες δίνουν περισσότερα άλογα, ίσως και στο TPQ-1200 να χαρίζουν μερικά επιπλέον Watts, τα οποία θα του χρειαστούν μόλις πάρει μπροστά ο Φαγάνας!




Τα κύρια χαρακτηριστικά του TPQ-1200 αναφέρονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του TPQ-1200, modular (αποσπώμενες) και σταθερές (captive).


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του TPQ-1200. Όπως αναφέραμε και στην εισαγωγή το TPQ-1200 διαθέτει έξι rails των 12V.


Σύμφωνα με την Antec τα 12V rails από μόνα τους μπορούν να δώσουν τη μέγιστη ισχύ του PSU (1200W). Αυτό είναι κάτι που θα το δοκιμάσουμε στο Crossload Test#2.

Το κόκκινο, το κατεξοχήν αγωνιστικό χρώμα, κυριαρχεί στη συσκευασία του TPQ-1200.




Τα συνοδευτικά του TPQ-1200 περιορίζονται σε ένα σακουλάκι με βίδες και ένα πολύ λιτό εγχειρίδιο χρήσης. Από ένα PSU αυτής της κατηγορίας περιμέναμε περισσότερα.




Στην επόμενη φωτογραφία φαίνονται οι modular καλωδιώσεις του TPQ-1200.


Τέρμα πια οι 20+4 ATX connectors. Το TPQ-1200 διαθέτει αυτούσιο 24pin ATX



To καλώδιο τροφοδοσίας είναι ενισχυμένο




Στις captive καλωδιώσεις βρίσκουμε τους πυκνωτές του Power Cache, που βοηθούν στo regulation αλλά και στο φιλτράρισμα πιθανών AC αρμονικών-θορύβου. Από ότι φαίνεται δεν υπήρχε αρκετός χώρος στην κύρια πλακέτα και η Antec αποφάσισε να τοποθετήσει τους συγκεκριμένους πυκνωτές κατευθείαν πάνω στις καλωδιώσεις ή ίσως να ήθελε η Antec να βελτιώσει ακόμη περισσότερο την αρχική σχεδίαση της Enchance με την προσθήκη αυτών των πυκνωτών.


Οι πυκνωτές του Power Cache. Για τους PCIE και EPS connectors είναι 2200uF (Chemi-Con KZE 2200uF 16V)



Για τις περιφερειακές captive καλωδιώσεις οι πυκνωτές του Power Cache είναι 220uF. Οι περιφερειακές modular καλωδιώσεις δεν έχουν πυκνωτές, μιας και αυτοί στεγάζονται στην modular πλακέτα




Ακολουθούν τώρα και μερικές φωτογραφίες του TPQ-1200


Υπάρχει Led λειτουργίας αλλά όχι διακόπτης On/Off




Ας ανοίξουμε τώρα το TPQ-1200 για να δούμε τι κρύβει στο εσωτερικό του. To πρώτο στο οποίο πέφτει το μάτι μας είναι οι δύο τεράστιες ψύκτρες. Η Enhance (ο πραγματικός κατασκευαστής του TPQ-1200) ήθελε να προσφέρει από ότι φαίνεται τη μέγιστη δυνατή βοήθεια στον μόλις 80mm ανεμιστήρα, ο οποίος σε πλήρες φορτίο είναι ιδιαίτερα θορυβώδης.




Η κολλήσεις της κύριας πλακέτας είναι πολύ καλής ποιότητας, κάτι που συμβαδίζει με τη συνολική ποιότητα κατασκευής του TPQ-1200.




Στο μέρος του transient φίλτρου που υπάρχει πίσω από την AC υποδοχή βρίσκονται 2 Χ και 2Υ πυκνωτές. Η συνέχειά του πάνω στην κύρια πλακέτα περιλαμβάνει 2 πηνία, 2Χ και 2Υ πυκνωτές και ένα βαρίστορ (MOV).




Οι 2 πυκνωτές του APFC είναι της Nippon Chemi-Con. Επίσης η ύπαρξη των δύο πηνίων στο APFC μαρτυρά τη χρησιμοποίηση interleaved PFC. Δηλαδή 2 APFC κυκλώματα τα οποία δουλεύουν παράλληλα με διαφορά φάσης 180 μοιρών.


Κοντινό στον έναν από τους 2 πυκνωτές του APFC. Είναι πολύ θετικό το ότι είναι 105C τη στιγμή που, σε αυτό το στάδιο, οι περισσότεροι κατασκευαστές βάζουν 85C



Η γέφυρα ανόρθωσης (GSIB2060) ακριβώς πριν το APFC




Τόσο στο πρωτεύων όσο και στο δευτερεύον μέρος του PSU βρίσκουμε πυκνωτές της Nippon Chemi-Con και της Sanyo. Επίσης, όπως φαίνεται στην παρακάτω φωτογραφία, το μέρος της πλακέτας όπου ξεκινούν όλες οι καλωδιώσεις είναι ιδιαίτερα πυκνοκατοικημένο. Στις καλωδιώσεις των 5 και 3.3V διακρίνονται και μερικές ευμεγέθεις χάντρες φερίτη για τη μείωση των RFI/EMI.




Στην παρακάτω φωτογραφία διακρίνονται οι δύο VRM (Voltage Regulation Module) πλακέτες, οι οποίες παράγουν τα 5 και 3.3V από το 12V rail (πριν αυτό διασπαστεί σε 6 virtual rails). Οι πολυμερικοί πυκνωτές που υπάρχουν σε αυτές είναι της Nippon Chemi-Con.




Η modular πλακέτα φιλοξενεί μερικούς μικρούς ηλεκτρολυτικούς πυκνωτές που βοηθούν στο φιλτράρισμα-σταθεροποίηση των DC τάσεων.


Ένας μοναχικός Suncon (Sanyo) πυκνωτής στην modular πλακέτα


Ο μικρός αλλά φωνακλάς ανεμιστήρας (ιδιαίτερα σε μεγάλα φορτία παίρνει αυτιά) είναι της Adda.




Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών και του νεοαποκτηθέντος Prova WM-01 power meter. Κατά τη διάρκεια όλων των μετρήσεων το PSU θα βρίσκεται εντός ενός ξύλινου κουτιού που έχει αναλάβει το ρόλο του Hot Box. Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του TPQ-1200 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το TPQ-1200. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και στη συνέχεια θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


'Οσον αφορά τα αποτελέσματα που φαίνονται στον παραπάνω πίνακα έχουμε δύο παρατηρήσεις. Πρώτον το efficiency κυμαίνεται σε πολύ υψηλά επίπεδα και για πολύ λίγο (1%) στο test#3 χάνει το Gold! Η δεύτερη παρατήρηση αφορά το voltage regulation στο 12V rail. Αυτό δεν μπορούμε να πούμε ότι μας άφησε ιδιαίτερα ικανοποιημένους, παρά το γεγονός ότι δεν ξέφυγε ποτέ εκτός των ορίων που θεσπίζει το πρότυπο ATX. Από το κορυφαίο PSU της Antec θα θέλαμε να δούμε λίγο πιο σφιχτό regulation στα 12V. Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του TPQ-1200 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 65, 90 και 110W.


Από ότι φαίνεται το efficiency σε μικρά φορτία αποτελεί την αχίλλειο πτέρνα του TPQ-1200. Ιδιαίτερα στα 65W είναι απαγοητευτικό. Βέβαια το συγκεκριμένο PSU δεν προορίζεται για idle καταστάσεις. Αν ενδιαφέρεστε για efficiency σε μικρά φορτία καλύτερα να στραφείτε προς ένα 600 ή 750αρι PSU. Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του TPQ-1200 σε απότομες μεταβολές του φορτίου. Για αυτούς που δε γνωρίζουν τη διαδικασία (από προηγούμενα reviews) αυτή έχει ως εξής: Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby mode, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Tο πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της παραπάνω διαδικασίας δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Στα 5VSB δεν παρατηρείται καμία αιχμή, αντίθετα στις δοκιμές των +12V βλέπουμε μια μικρή αιχμή της τάξης των 12.4V, η οποία βρίσκεται μακριά από τα όρια. Σε γενικές γραμμές η απόδοση του TPQ-1200 κρίνεται ως πολύ καλή, σε αυτές τις δοκιμές.

Στις παρακάτω δοκιμές θα δούμε την ποιότητα του DC (Direct Current) ρεύματος που δίνουν τα rails του TPQ-1200 μέσω των μετρήσεων του ripple. Το ripple πρέπει να βρίσκεται πάντα κάτω από τα όρια που θέσπισε το πρότυπο ATX ver. 2.2 (120mV για τα 12V και 50mV για τα 5, 3.3V).


Όπως φαίνεται από τον παραπάνω πίνακα, τα επίπεδα ripple του TPQ-1200 κυμαίνονται σε καλά επίπεδα. Μπορεί να μην είναι τα πιο χαμηλά που έχουμε δει αλλά δεν παύουν να είναι αρκετά καλά με το ripple στα 12V να μην ξεπερνάει τα 40mV και στα 5 και 3.3 να βρίσκονται λίγο πιο κάτω από το ήμισυ της τιμής του ορίου. Ακολουθούν μερικά screenshots από τις μετρήσεις του ripple σε πλήρες φορτίο (test#6)


12V ripple (Full load)



5V ripple (Full load)



3.3V ripple (Full load)


Overclocking δε γίνεται μόνο στις κάρτες γραφικών, μνήμες και επεξεργαστές αλλά και στα PSUs. Αρκεί βέβαια να διαθέτει κανείς τον κατάλληλο εξοπλισμό, ιδιαίτερα όταν πρόκειται για ένα PSU που ήδη "βγάζει" 1200 Watts. Με τη βοήθεια του Fagana λοιπόν, θα προσπαθήσουμε να τραβήξουμε αρκετά περισσότερα Watts από τα 1200 που δηλώνει, ως μέγιστο φορτίο, η Antec. Η αφορμή που μας δόθηκε για να ζορίσουμε παραπάνω από το κανονικό το TPQ-1200, υπήρξε ένα βίντεο που τραβήχτηκε από έναν εργαζόμενο της Antec (nickshih) το οποίο δείχνει ένα TPQ-1200 OC edition να τραβάει 1700W περίπου από την πρίζα (γύρω στα 1450 DC Watts αν υποθέσουμε 85% efficiency). Η μόνη εσωτερική διαφορά στο TPQ-1200 OC σε σχέση με το απλό, σύμφωνα με τον nickshih, είναι ότι το πρώτο διαθέτει πιο μεγάλο όριο στην προστασία ΟPP (Over Power Protection). Επίσης, το OC edition διαθέτει 2 παραπάνω PCI καλωδιώσεις και ρυθμιστικά για την ταχύτητα του ανεμιστήρα και την +12V τάση. Αρκετά όμως είπαμε (καλύτερα γράψαμε) ας πάμε επιτέλους και στο ψητό..


Το efficiency παραμένει σε πολύ υψηλά επίπεδα, αλλά η τάση στην 12αρα έπεσε στα 11.7V. Εδώ να σημειώσουμε ότι μόλις κάναμε απόπειρα να τραβήξουμε 1-2 Amps παραπάνω από τα 105, η τάση της 12αρας έπεσε πολύ χαμηλά και εκτός ορίων (11.3 με 11.35V). Το μεγάλο πρόβλημα πάντως στα 1300 συνολικά Watts δεν είναι το voltage regulation, αλλά το πολύ μεγάλο ripple το οποίο φεύγει εκτός ορίων (121-125 mV). Ενδεικτικά δείτε το παρακάτω screenshot. Μπορεί το regulation να βρίσκεται εντός ορίων στα 105 Amps αλλά δυστυχώς δεν ισχύει το ίδιο και με το ripple της 12αρας.


12V ripple (1300W load)




Αν αναλογιστούμε ότι το εσωτερικό του TPQ-1200 είναι ακριβώς το ίδιο με του TPQ-1200 OC, δείχνει απίθανο το τελευταίο να κατάφερε να δώσει 1450 Watts. Κατά πάσα πιθανότητα το PSU που χρησιμοποιείται στο video που κυκλοφορεί στο YouΤube είναι "heavy modded" ή απλώς πήραν ένα SST-ST1500 και το έβαψαν με κόκκινες ρίγες




H ποιότητα κατασκευής του TPQ-1200 είναι υψηλή και το ίδιο το PSU προσφέρει όσα υπόσχεται (κορυφαίες επιδόσεις, υψηλό efficiency και χαμηλό ripple). Το μόνο που θα ζητούσε κανείς θα ήταν ίσως ένας πιο ήσυχος ανεμιστήρας, μιας και ο 80αρης παλεύει στην κυριολεξία για να κρατήσει τη θερμοκρασία του PSU σε χαμηλά επίπεδα, ιδιαίτερα μετά τα 1000W φορτίου. Οι πυκνωτές τώρα του Power Cache, που υπάρχουν στις καλωδιώσεις του, ίσως να βοηθούν τις επιδόσεις του αλλά σίγουρα θα κάνουν δυσκολότερο το cable management μέσα στο κουτί.

To TPQ-1200 δεν μπορέσαμε να το βρούμε στην εγχώρια αγορά και σε on line καταστήματα του εξωτερικού η τιμή του κυμαίνεται γύρω στα 210€ (αν το βρείτε διαθέσιμο μιας και δείχνει να έχει εξαφανιστεί από παντού). Πάντως εδώ Ελλάδα το αρκετά παλιότερο 1000αρι Quattro πωλείται στην παραπάνω τιμή (αλλά και ακόμη ακριβότερα). Τέλος, η εγγύηση που δίνει η Antec για το TPQ-1200 είναι 5 χρόνια.

Συνοπτικά τα πλεονεκτήματα/μειονεκτήματα του TPQ-1200 της Antec είναι τα παρακάτω:

Πλεονεκτήματα


• Υψηλή ποιότητα κατασκευής
• Πολύ καλό efficiency που αγγίζει το 80 plus Gold
• Χαμηλό ripple σε όλα τα rails ακόμη και σε 1200W φορτίο
• Πληθώρα καλωδιώσεων
• Μπορεί να δώσει 1200W ακόμη και σε θερμοκρασίες περιβάλλοντος που υπερβαίνουν τους 40C
• Οι κόκκινες ρίγες του δίνουν μια racing νότα!!

Μειονεκτήματα


• Θορυβώδης ανεμιστήρας
• Η τακτοποίηση των καλωδιώσεών του μέσα στο κουτί δε θα είναι εύκολη υπόθεση, λόγω των Power Cache πυκνωτών

Βάση όλων των παραπάνω, η βαθμολογία που δίνουμε στο True Power Quattro 1200W της Antec είναι:




Σε αυτό το σημείο άλλη μια δοκιμή PSU έφτασε στο τέλος της. Να ευχαριστήσουμε θερμά την Antec για την παραχώρηση του TPQ-1200.

O Faganas ζήτησε και θα πάρει άδεια για το ΣΚ γιατί από βδομάδα ξαναπιάνει δουλειά με ένα αρκετά μικρότερο PSU πολύς γνωστής εταιρίας (της οποίας PSU δεν έχουμε ξανακάνει review).
