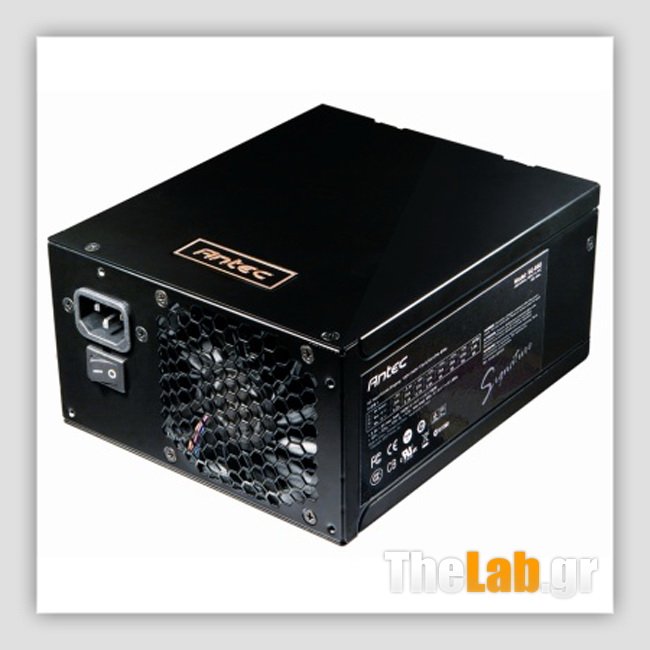

Η (850 Watt) υπογραφή της Antec. Signature 850W

H εταιρία Antec αποτελεί μια σταθερή αξία, εδώ και πολλά χρόνια, στην αγορά των ποιοτικών τροφοδοτικών για υπολογιστές (PSUs). Γι' αυτό και δε μας εκπλήσσει το γεγονός ότι θέλησε να αφήσει την υπογραφή της στο χώρο. Μια υπογραφή της τάξης των 850 Watt. Αγαπητά μέλη του TheLab, σήμερα θα γνωρίσετε από κοντά το Antec Signature 850W (SG-850). Ένα PSU που από πολλούς ειδικούς του χώρου θεωρείτε ως ένα από τα καλύτερα που υπάρχουν. Η αναμέτρησή του με τον Fagana θα δείξει αν όντως του αξίζει αυτός ο τίτλος.


Η καρτέλα ελέγχου που συνοδεύει κάθε Signature μαρτυρά την προσοχή που έδωσε η Antec στην κατασκευή του.




Τα κύρια χαρακτηριστικά του SG-850 παραθέτονται στον παρακάτω πίνακα.


Ο επόμενος πίνακας παρουσιάζει όλες τις καλωδιώσεις του SG-850, modular (αφαιρούμενες) και μη.


Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του SG-850.


Το Signature έρχεται μέσα σε μια κομψή συσκευασία.




Παρακάτω τα χαρακτηριστικά του SG-850 όπως αναγράφονται στο κουτί του.




Ακολουθούν φωτογραφίες του εγχειριδίου χρήσης που συνοδεύει το SG-850 και των modular καλωδιώσεων του.


Σε αυτή την φωτογραφία μπορείτε να διακρίνετε και την προίκα του SG-850 που περιορίζεται σε 2 δέστρες καλωδίων και 4 βίδες.




Και μερικές φωτογραφίες του τροφοδοτικού.




Πρώτα αφαιρούμε το παρακάτω




Ανοίγοντας το PSU διακρίνουμε την ύπαρξη δύο πλακετών. Στην πρώτη στεγάζεται ένα μέρος το πρωτεύοντος (transient φίλτρο, Active PFC και τα 5VSB) και στη δεύτερη τα switching τρανζίστορς και ο μετασχηματιστής καθώς και το δευτερεύων στάδιο του PSU.


Πλακέτα Πρωτεύοντος




Στην πλακέτα του πρωτεύοντος, στην αριστερή πλευρά στο βάθος διακρίνουμε το transient φίλτρο, όπως πάντα ακριβώς πριν την είσοδο AC. Διαθέτει 2Υ και 1Χ πυκνωτές πίσω από την υποδοχή του AC ρεύματος και 2Υ, 2Χ, 1 βαρίστορ και 3 πηνία στην κύρια πλακέτα.




Στην πιο πάνω φωτογραφία το καφέ τετράγωνο εξάρτημα είναι ένας ηλεκτρομαγνητικός ρελές που σαν σκοπό έχει την αύξηση της αποδοτικότητας, με το να κόβει εντελώς την είσοδο τάσης προς το APFC όταν το PSU είναι κλειστό (standby mode). Αυτό βέβαια προστατεύει, τουλάχιστον το κομμάτι του PSU από το APFC κύκλωμα και μετά, από πιθανές αιχμές του ρεύματος (π.χ. κεραυνοί).


Ο μετασχηματιστής και το κύκλωμα των 5VSB



Την εξομάλυνση του πρωτεύοντος την αναλαμβάνουν 2 πυκνωτές της Rubycon οι οποίοι είναι των 390mF, 450V έκαστος και υψηλής θερμοκρασίας (105°C), κάτι (ευχάριστα) ασυνήθιστο μιας και συνήθως χρησιμοποιούνται πυκνωτές των 85°C σε αυτό το στάδιο.



Μεγάλη εντύπωση προκαλούν οι άψογες κολλήσεις.




Ας περάσουμε τώρα στη δεύτερη πλακέτα και στο δευτερεύων μέρος του PSU όπου συναντούμε πυκνωτές της Nippon Chemi-Con (105C).


Κάτω από την χάλκινη ψύκτρα βρίσκουμε τους 2 DC-DC converters (μετατροπείς) οι οποίοι παράγουν τα 5V και 3,3V από το rail των 12V.



Διακρίνεται ο μετασχηματιστής των 12V και οι ψύκτρες που φιλοξενούν τα transistors και τους ανορθωτές (δίοδοι).



Το modular panel. Διακρίνονται μερικοί smd πυκνωτές που βοηθούν στο επιπλέον φιλτράρισμα των DC rails.



Ο Βιετναμέζος 80mm ανεμιστήρας.




Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Fagana, του παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός power meter και ενός πολυμέτρου. Όπως πάντα θα ξεκινήσουμε πρώτα με τις δοκιμές που θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του SG-850 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε (περίπου) 20%, 40%, 50%, 60% 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το SG-850. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 1Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.


Από τον πιο πάνω πίνακα διακρίνουμε δύο πράγματα: α) το SG-850 όχι μόνο αξίζει το ταμπελάκι 80 plus Bronze που φοράει αλλά άνετα θα μπορούσε να φορούσε και αυτό του Silver β) στο Test CL#1 η τάση των 5V είναι στο όριο και αυτή των 3.3V είναι εκτός ορίων. Βέβαια πρόκειται για ένα απίθανο σενάριο μιας και ένα σύγχρονο PC δεν πρόκειται ποτέ να ζορίσει αυτά τα δύο rails με τόσα Amps. Παρόλα αυτά θα μας άρεσε να βλέπαμε πιο καλό regulation ακόμη και σε αυτό το test. Στις υπόλοιπες μετρήσεις το regulation των τάσεων αλλά και το efficiency βρίσκονται σε πολύ υψηλά επίπεδα. Στη συνέχεια θα μετρήσουμε το efficiency του SG-850 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι (περίπου) 60, 80 και 100W.


Όπως βλέπετε από τα 100W και μετά το efficiency αρχίζει και παίρνει τα πάνω του. Στις επόμενες δοκιμές θα δούμε την ανταπόκριση (transient response) του SG-850 σε απότομες μεταβολές του φορτίου. Στην πρώτη δοκιμή θέτουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε φορτίο 2Α στα 5VSB και του δίνουμε ρεύμα. Στη δεύτερη έχουμε το PSU σε standby, επιλέγουμε μέγιστο φορτίο για τα 12V και εκκινούμε το PSU. Στην τρίτη και τελευταία δοκιμή έχουμε εκτός ρεύματος το PSU (OFF), επιλέγουμε το μέγιστο φορτίο για τα 12V, ανοίγουμε το διακόπτη εκίννησης του PSU (στο Fagana) και δίνουμε ρεύμα στο PSU. Όπως επαναλαμβάνουμε σε κάθε παρουσίαση, το πρότυπο ATX προβλέπει ότι αιχμές (spikes) των rails κατά τη διάρκεια της διαδικασίας αυτής δεν πρέπει να ξεπερνούν το 10% της αρχικής τους τιμής (δηλ. για τα 12V είναι 13.2V και για τα 5V είναι 5.5V).


Transient Response Tests
PSU OFF TO FULL 5VSB	STANDBY TO FULL 12V	PSU OFF TO FULL 12V
[/URL]



Πολύ καλές και αυτές οι μετρήσεις με τις τάσεις να ανεβαίνουν γραμμικά χωρίς απότομα σκαμπανεβάσματα (spikes). Αν έχετε "καλό" μάτι θα παρατητήσετε ότι στη δεύτερη και τρίτη δοκιμή αφού ανέβει ανεπαίσθητα (μόλις που διακρίνεται) και για πολύ λίγο (η τάση) πάνω από τα 12V ξαναπέφτει στα κανονικά επίπεδα.

Τα επίπεδα ripple (διακυμάνσεων) αλλά και θορύβου (αιχμές, spikes) που παρουσιάζουν οι DC (Direct Current) τάσεις ενός PSU αποτελούν ανεπιθύμητες AC (Alternating Current) τάσεις που έχουν καταφέρει να περάσουν από το φίλτρο εισόδου του PSU. To ripple και τα spikes ευθύνονται για την αύξηση της θερμοκρασίας λειτουργίας των πυκνωτών με αποτέλεσμα να μειώνεται η ζωή τους και να πέφτει παράλληλα και η απόδοσή τους. Επίσης, τα δύο παραπάνω φαινόμενα δημιουργούν πρόβλημα στην ομαλή λειτουργία των transistor αλλά και άλλων εξαρτημάτων του υπολογιστή με τα αποτελέσματα, σε ακραίες περιπτώσεις, να είναι γνωστά (τυχαία κολλήματα, επανεκκινήσεις κτλ.), ιδιαίτερα σε αυτούς που ασχολούνται με το άθλημα του υπερχρονισμού (overclocking). Ας δούμε λοιπόν πώς τα πήγε το SG-850 στις μετρήσεις Ripple.


Τα αποτελέσματα είναι από άλλο πλανήτη!!! Μόλις 15.8 mV ripple η 12αρα σε full load με το όριο που θεσπίζει το ATX να είναι τα 120mV! Αυτό και αν είναι απόδοση. Όσον αφορά τα 5 και 3.3V και αυτές τα πήγαν πολύ καλά αλλά καμιά σχέση με την 12αρα που πραγματικά διέπρεψε. Σε αυτές τις δοκιμές το SG-850 έδειξε τα δόντια του. Μιλάμε για ένα κορυφαίο PSU που θα πρέπει να το τρέμουν κάτι Zippy, Etasis κτλ. Ακολουθούν μερικά screenshots από τον παλμογράφο. Για να φαίνονται πιο καθαρά οι διακυμάνσεις αναγκαστήκαμε να χρησιμοποιήσουμε μόλις 0,02V/Div αντί για το 0,05V/Div που χρησιμοποιούμε σε άλλα PSUs, δηλαδή 2,5 φορές μεγαλύτερη μεγέθυνση από συνήθως!

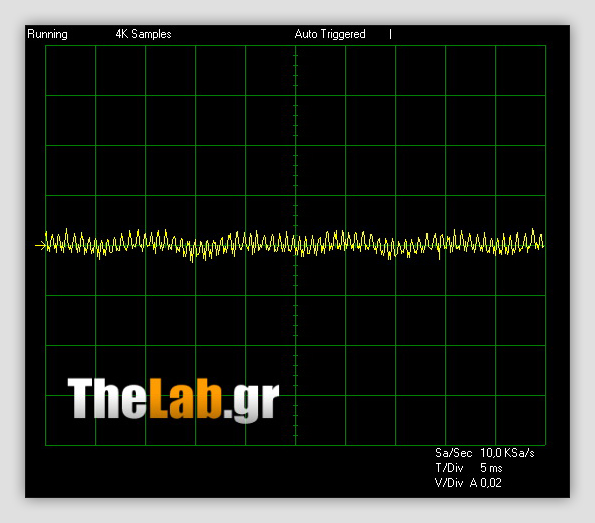

12V Ripple.



5V Ripple.



3.3V Ripple.






Σε αυτό το σημείο ας μου επιτραπεί ο πρώτος ενικός. Δεν το κρύβω λοιπόν ότι το SG-850 αρχικά με ψιλό-προβλημάτισε με το CL Test#1 όπου οι τάσεις των 5V και 3.3V δεν τα πήγαν και πολύ καλά όσον αφορά το regulation. Παρόλα αυτά δεν πρέπει να ξεχνάμε όμως ότι το συγκεκριμένο σενάριο δεν πρόκειται ποτέ να πραγματοποιηθεί σε ένα σύγχρονο υπολογιστή (εκτός και αν σκοπεύεται να το αγοράσετε για να τροφοδοτήσετε κάποιον αρχαίο PII :D) παρά μόνο σε έναν Load Tester. Στη συνέχεια όμως η μετρήσεις ripple αποκατέστησαν τη φήμη που έχει, ανάμεσα σε ψαγμένους reviewers αλλά και χρήστες, ως ένα από τα κορυφαία PSUs που υπάρχουν σήμερα. Τα αποτελέσματα που πήρα στο 12V ripple πιστεύω ότι πολύ δύσκολα θα τα ξαναδώ. Με μόλις 15.8 mV βρίσκεται 7,5 φορές κάτω από το όριο που ορίζει το πρότυπο ATX και περίπου 3 φορές κάτω από τις μετρήσεις που παίρνουμε από καλά PSUs.

Συνοπτικά του πλεονεκτήματα / μειονεκτήματα του Signature 850 της Antec το οποίο κοστίζει γύρω στα 210€ (τα οποία και αξίζει με την ποιότητα των εξαρτημάτων του) στην ελληνική αγορά είναι τα παρακάτω:

Πλεονεκτήματα


• Απίστευτη απόδοση στις δοκιμές ripple για το 12V rail
• Πολύ καλό efficiency που μάλιστα είναι παραπάνω από αυτό που δηλώνει η Antec
• Ο ανεμιστήρας του είναι πολύ ήσυχος (παρόλο τα μόλις 80mm του)
• Πλήθος Sata και Molex καλωδιώσεων
• Πολύ προσεγμένο κατασκευαστικά και με κορυφαία ποιότητα εξαρτημάτων

Μειονεκτήματα


• 3.3V εκτός ορίων στο Crossload Test#1 (αν και στα υπόλοιπα test το regulation κυμαίνεται σε πολύ καλά επίπεδα σε όλα τα rails)
• Ύπαρξη ενός μόνο EPS connector (σε περίπτωση που το θέλετε για Dual CPU μητρική θα χρειαστεί να αγοράσετε ένα adaptor)

Βάση των παραπάνω η βαθμολογία του SG-850 είναι:




Σε αυτό το σημείο να ευχαριστήσουμε θερμά την Antec για την παραχώρηση του SG-850.
