Noctua NH-C12P SE14 Review

http://thelab.gr/gallery3/var/albums/reviews/reviews-icons/logo-noctua-review.png Πριν από λίγο καιρό, σας είχαμε παρουσιάσει εδώ στο TheLab τη "ναυαρχίδα" της Noctua, την NH-D14, η οποία μάλιστα μας είχε εντυπωσιάσει με τις άριστες επιδόσεις που σημείωσε. Σήμερα θα σας παρουσιάσουμε και τη μικρή αδερφή της, την NH-C12P SE14, η οποία ανακοινώθηκε επίσημα από την Noctua στις 9 Δεκεμβρίου (2009). Η NH-C12P SE14 είναι μια ψύκτρα χαμηλού ύψους, η οποία εφοδιάζεται με το νέο ανεμιστήρα 140mm της Noctua, τον NF-P14 (ο οποίος συνοδεύει και την NH-D14).











Μια γρήγορη ματιά

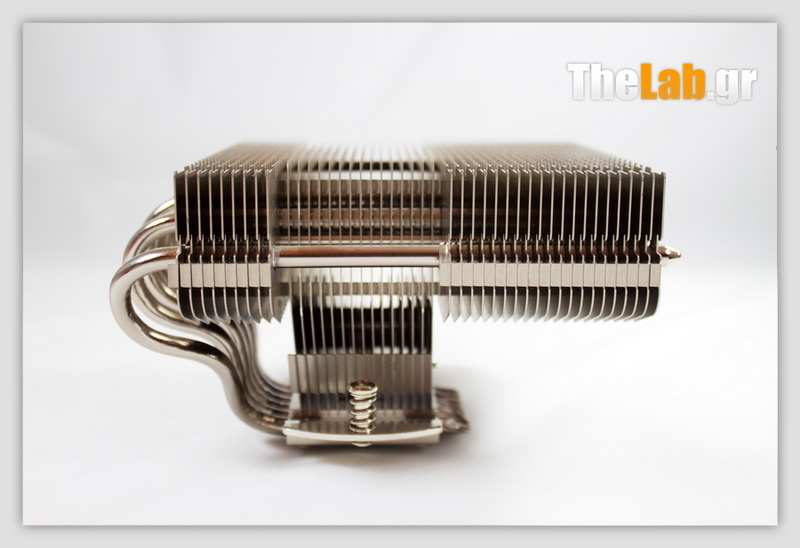

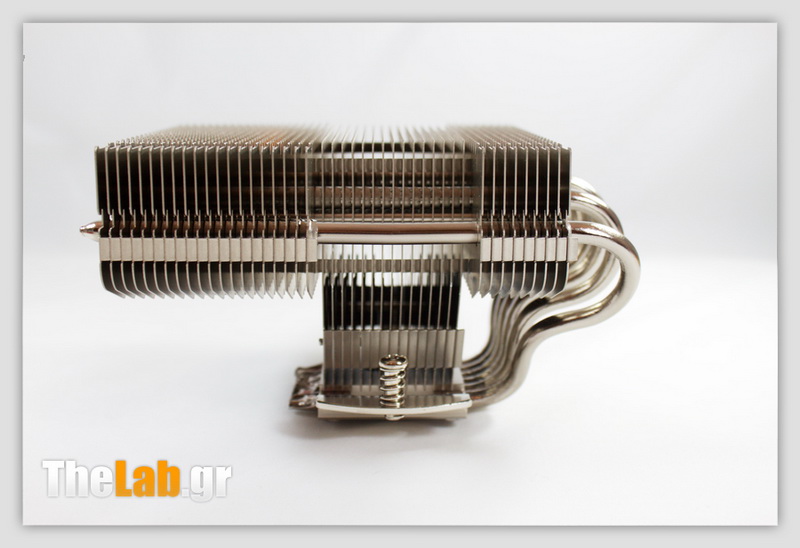

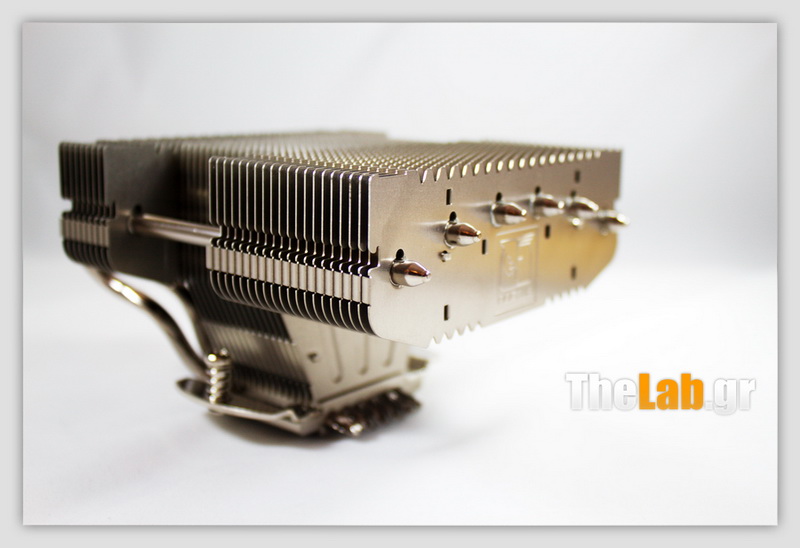

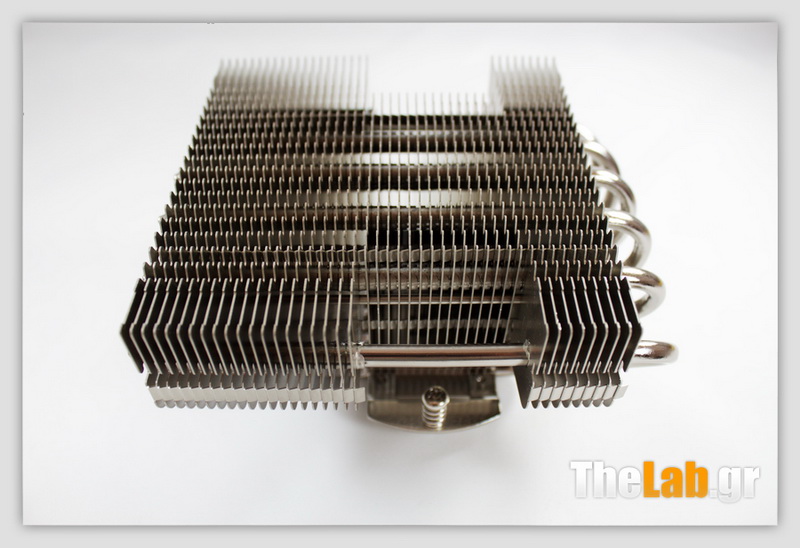

H NH-C12P SE14 έχει μέγιστο ύψος 114mm (με τον ανεμιστήρα τοποθετημένο), οπότε αποτελεί ιδανική λύση για HTPC (Home Theater PC) ή κουτιά (cases) μικρού μεγέθους. Χάρη στον καινούριο μηχανισμό στερέωσης SecuFirm2™, υποστηρίζει όλα τα σύγχρονα sockets (Intel: LGA1366, LGA1156 και LGA775. AMD: AM2, AM2+ και AM3) και η σχεδίαση της, με τον 14αρι ανεμιστήρα να σπρώχνει αέρα προς τα κάτω, επιτρέπει την ψύξη εξαρτημάτων που βρίσκονται περιμετρικά του επεξεργαστή.

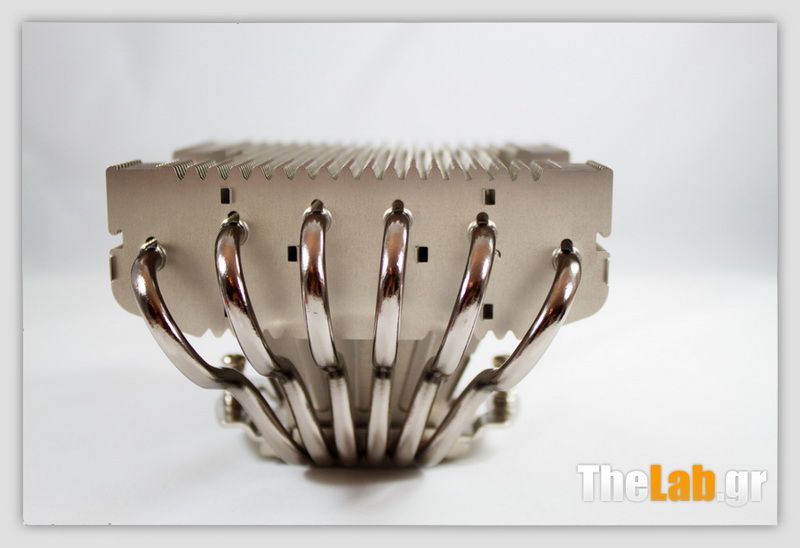

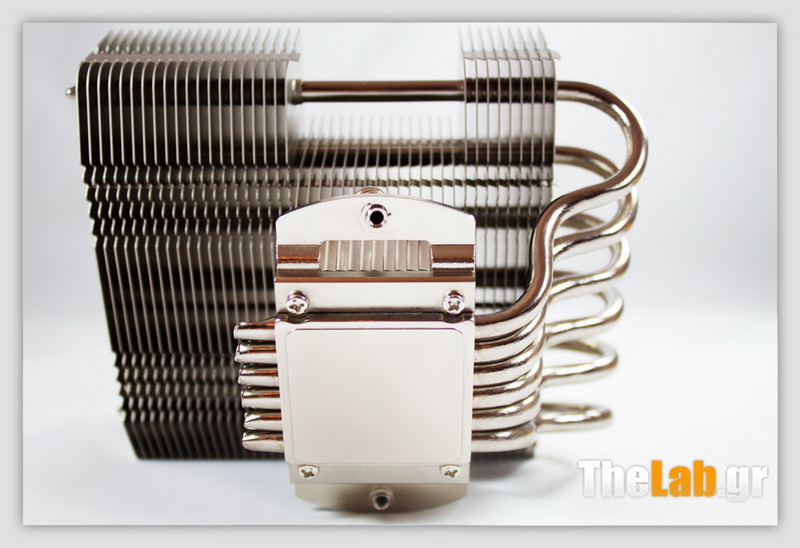

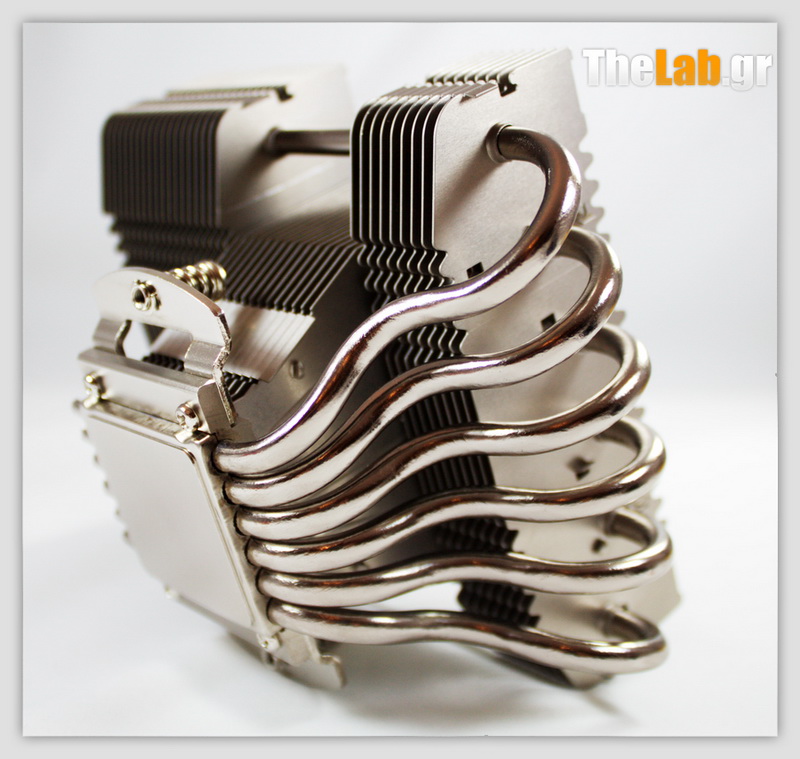

Διαθέτει 6 θερμο-αγωγούς (heatpipes) και όπως όλα τα προϊόντα της Noctua χαρακτηρίζεται από υψηλή ποιότητα κατασκευής.

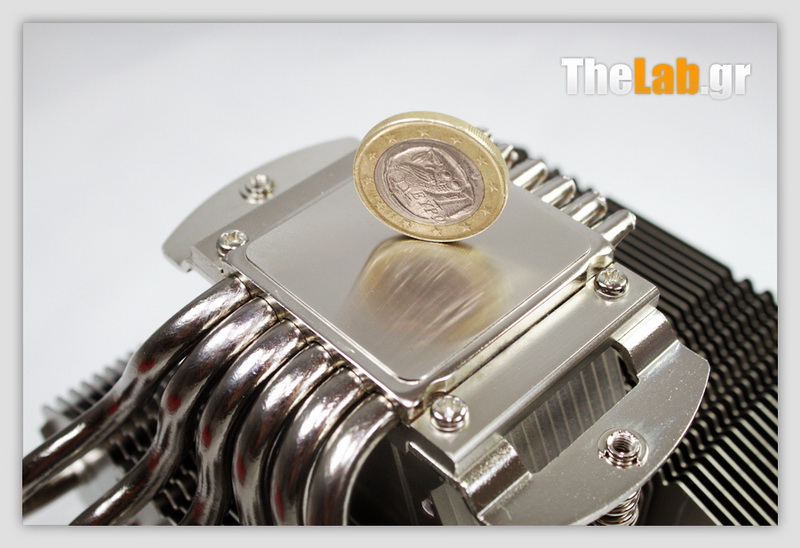

Η βάση της δεν ακολουθεί την προσέγγιση "καθρέφτης". Αντίθετα, παρατηρήσαμε στην επιφάνεια της πολλές, μικρές, παράλληλες αυλακώσεις. Δε μένει παρά να δούμε στην πράξη αν η συγκεκριμένη σχεδίαση αποδίδει.







Τεχνικά Χαρακτηριστικά - Συσκευασία και περιεχόμενα



Τα επιμέρους τεχνικά χαρακτηριστικά της NH-C12P SE14 παραθέτονται στον παρακάτω πίνακα.



Τεχνικά Χαρακτηριστικά
Διαστάσεις	Χωρίς ανεμιστήρα: 90 x 126 x 152 (Υ x Π x Μ)
	Με ανεμιστήρα: 114 x 140 x 152 (Υ x Π x Μ)
Βάρος	550 g, 730g με ανεμιστήρα
Συμβατά socket	Intel: 775, 1156, 1366
	AMD: AΜ2, AM2+, ΑΜ3
Αριθμός θερμο-αγωγών	6
Υλικό κατασκευής	Χαλκός: Βάση και θερμο-αγωγοί
	Αλουμίνιο: Πτερύγια ψύξης
Εγγύηση	6 χρόνια
Τύπος παρεχόμενου ανεμιστήρα	NF-P14
Τύπος έδρασης ανεμιστήρα	SSO-Bearing
Ταχύτητα ανεμιστήρα (+/- 10%)	1200 RPM
Ταχύτητα ανεμιστήρα με ULNA (+/- 10%)	900 RPM (black ULNA) 750 RPM (blue ULNA)
Ενεργειακή κατανάλωση	1,2 Watt
Τάση λειτουργίας	12 V
Εκτιμόμενη διάρκεια ζωής	150.000 ώρες
Τύπος παρεχόμενης θερμοαγώγιμης πάστας	NT-H1

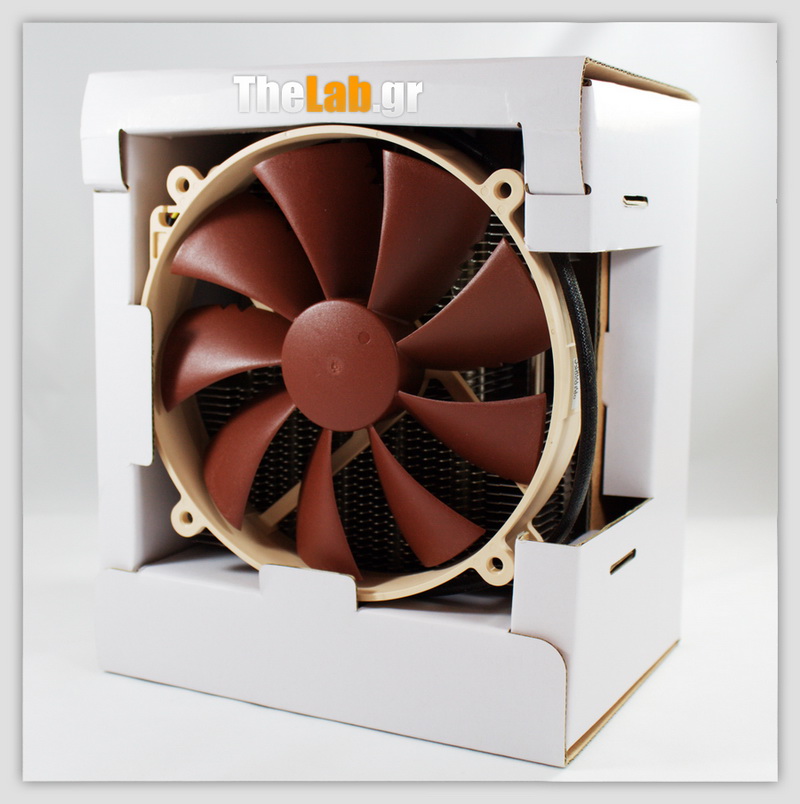

Η NH-C12P SE14 έρχεται μέσα σε μια συσκευασία που έχει τα ίδια χρώματα (με το λευκό να κυριαρχεί) και σχεδιασμό με τη συσκευασία της NH-D14, μόνο που είναι αρκετά πιο μικρή.







Η συσκευασία προστατεύει επαρκώς τόσο την ψύκτρα όσο και τον ανεμιστήρα της.

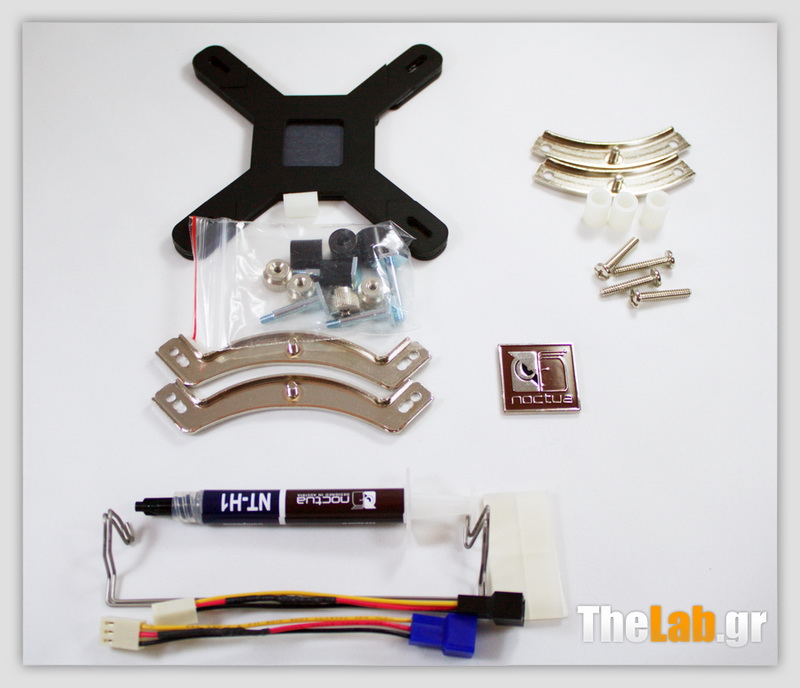

Τα παρελκόμενα που συνοδεύουν την NH-C12P SE14 είναι:

• Ένα backplate συμβατό με τα sockets 775, 1156 και 1366, τις αντίστοιχες βάσεις και βίδες.
• Ένα ελαστικό κομμάτι που προσαρμόζεται στο παρεχόμενο backplate, για το socket 775.
• Τέσσερις ελαστικές αυτοκόλλητες βάσεις που προσαρμόζονται στην ψύκτρα, ώστε να μην έρχεται σε άμεση επαφή μαζί της ο ανεμιστήρας (για την αποφυγή κραδασμών και ενοχλητικών συντονισμών).
• Βάσεις και βίδες για την τοποθέτηση σε sockets AM2, AM2+ και ΑΜ3 (χρησιμοποιείται το stock backplate των μητρικών).
• Ειδικά καλώδια τροφοδοσίας των ανεμιστήρων που ρίχνουν τις στροφές του (U.L.N.A. adaptors). To μαύρο U.L.N.A. ρίχνει τις στροφές στις 900 RPM και το μπλε ακόμη πιο χαμηλά στις 750 RPM.
• Θερμοαγώγιμη πάστα NT-H1 της Noctua.

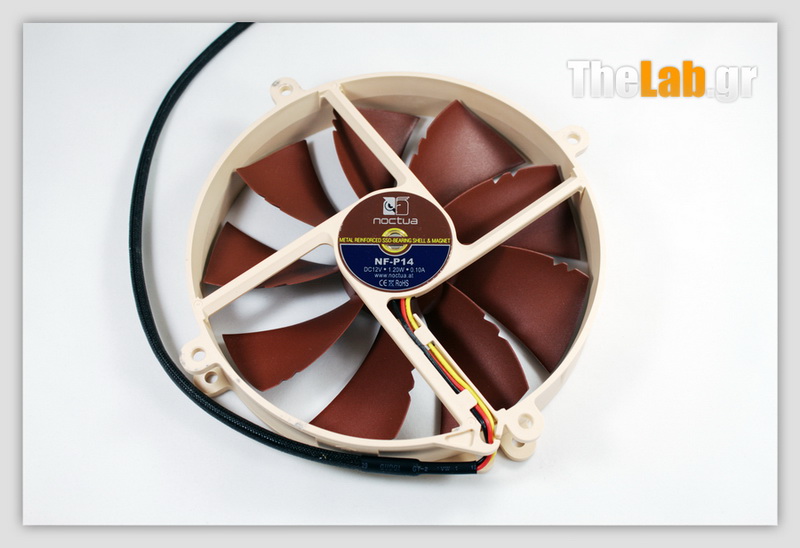

• Ένας ανεμιστήρας 140mm (NF-P14) με δύο ελάσματα στήριξης.

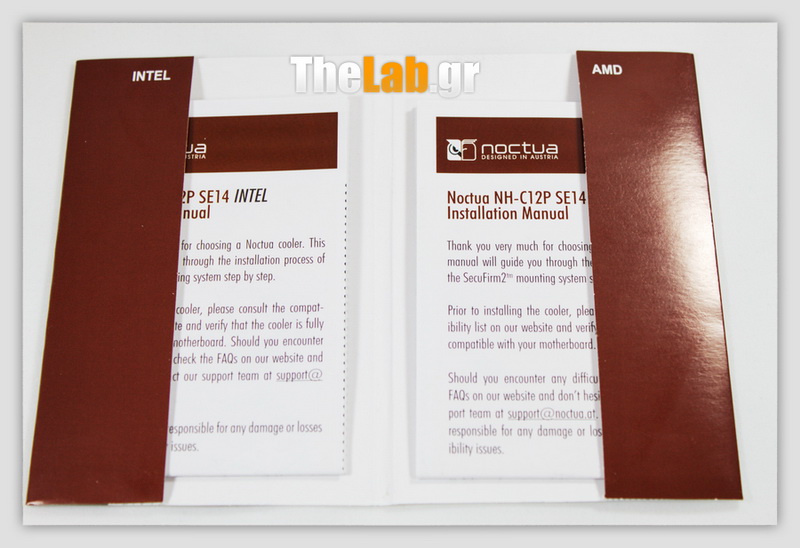

• Δύο εγχειρίδια χρήσεων με οδηγίες τοποθέτησης για sockets Intel και AMD αντίστοιχα. Οι οδηγίες είναι γραμμένες στα Αγγλικά μόνο, αλλά τα σχήματα είναι ευανάγνωστα και εύκολα κατανοητά (και έγχρωμα!).

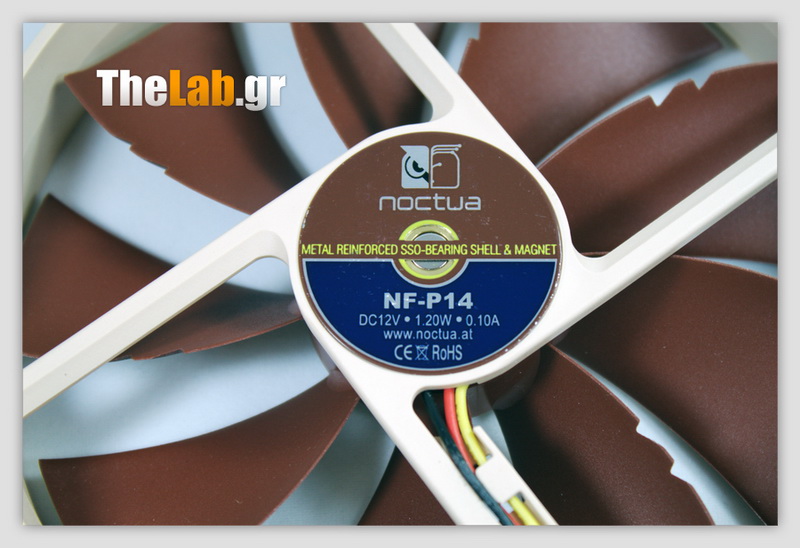

Ο 14αρης ανεμιστήρας είναι σχεδόν αθόρυβος, ακόμη και στις μέγιστες στροφές λειτουργίας και έχει κατανάλωση 1.2 W (0.1A). Επίσης, χαρακτηρίζεται από πολύ μεγάλο όριο ζωής το οποίο φτάνει τις 150.000 ώρες λειτουργίας.







Εγκατάσταση

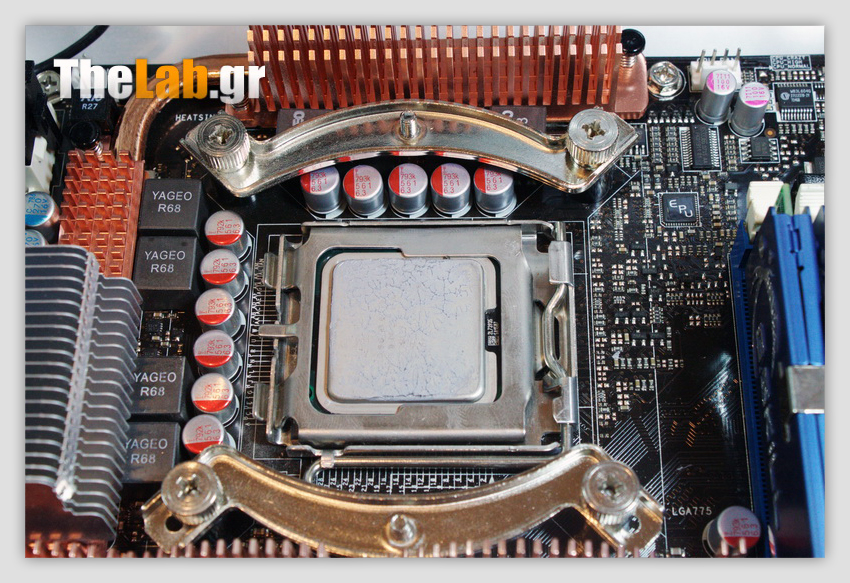

Όπως απαιτείται σε κάθε “σοβαρή” ψύκτρα, έτσι και στην NH-C12P SE14 είναι απαραίτητη η αφαίρεση της μητρικής (mainboard) για την τοποθέτηση της (τουλάχιστον για sockets τύπου Intel). Εδώ να σημειώσουμε ότι ο ανεμιστήρας τοποθετείται τελευταίος, οπότε μην βιαστείτε να τον προσαρτήσετε πάνω στην ψύκτρα. Αφού βγει λοιπόν η μητρική εκτός κουτιού, τοποθετούμε το παρεχόμενο backplate στην πίσω πλευρά του socket. Αν το socket της μητρικής είναι τύπου 775 αφήνουμε το ελαστικό κομμάτι, που καλύπτει το κέντρο του backplate, στη θέση του. Για τα sockets 1156 και 1366 το αφαιρούμε και τοποθετούμε το backplate της Noctua πάνω από το ήδη υπάρχων, stock, backplate της μητρικής. Μετέπειτα, ακολουθώντας τις αναλυτικές οδηγίες τοποθετούμε το μηχανισμό στερέωσης της ψύκτρας και στη συνέχεια, αφού βάλουμε την κατάλληλη ποσότητα θερμοαγώγιμης πάστας στον επεξεργαστή, τοποθετούμε την ψύκτρα πάνω του και βιδώνουμε τις δύο βίδες μέχρι να τερματίσουν. Στη συνέχεια τοποθετούμε τον ανεμιστήρα, συνδέουμε την τροφοδοσία του και είμαστε έτοιμοι. Η τοποθέτηση της NH-C12P SE14, αν εξαιρέσουμε το ότι πρέπει να βγάλουμε τη μητρική εκτός κουτιού, κρίνεται σε γενικές γραμμές πολύ εύκολη.

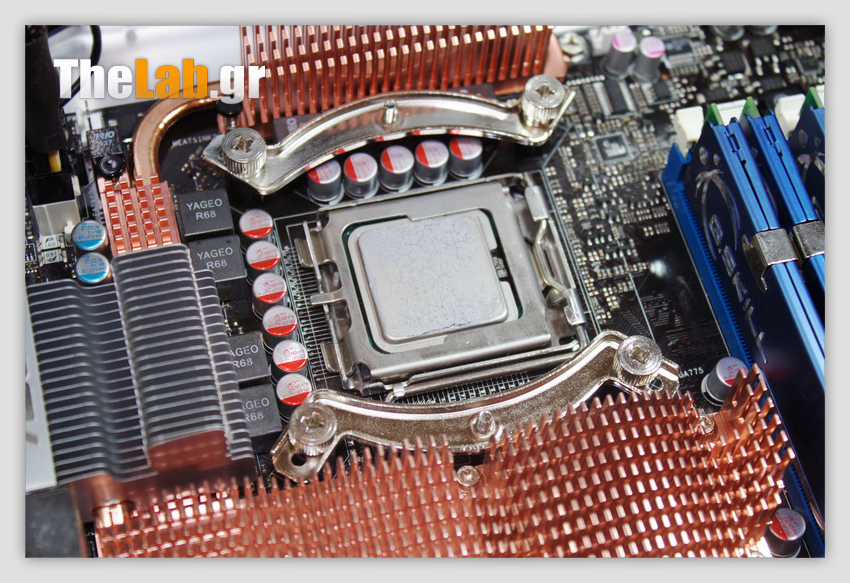

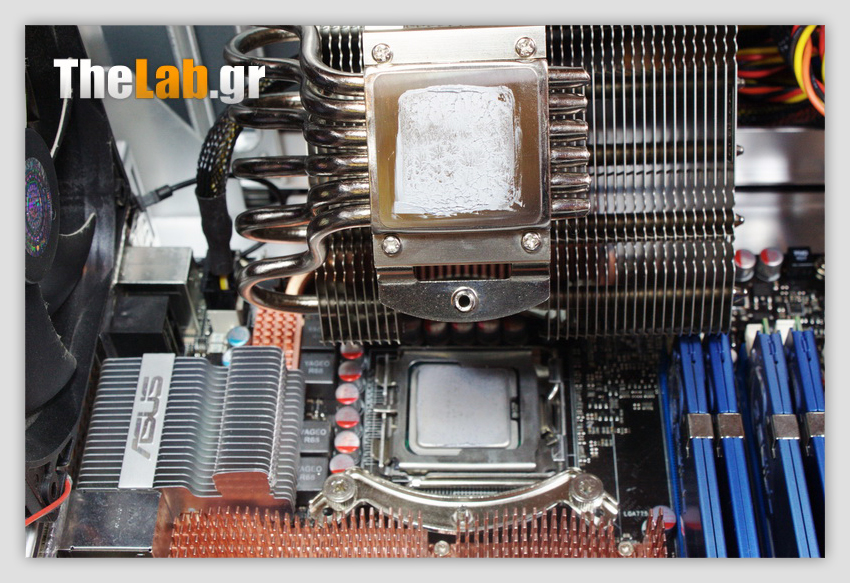

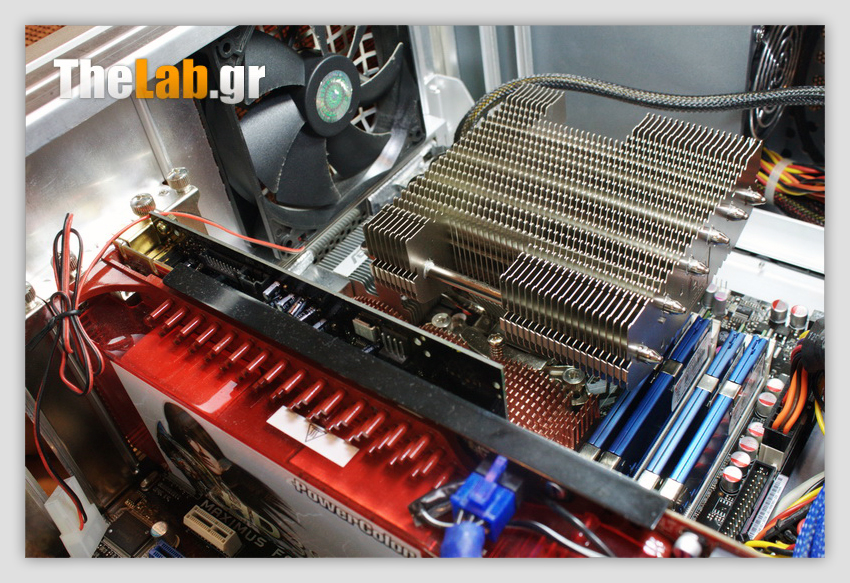

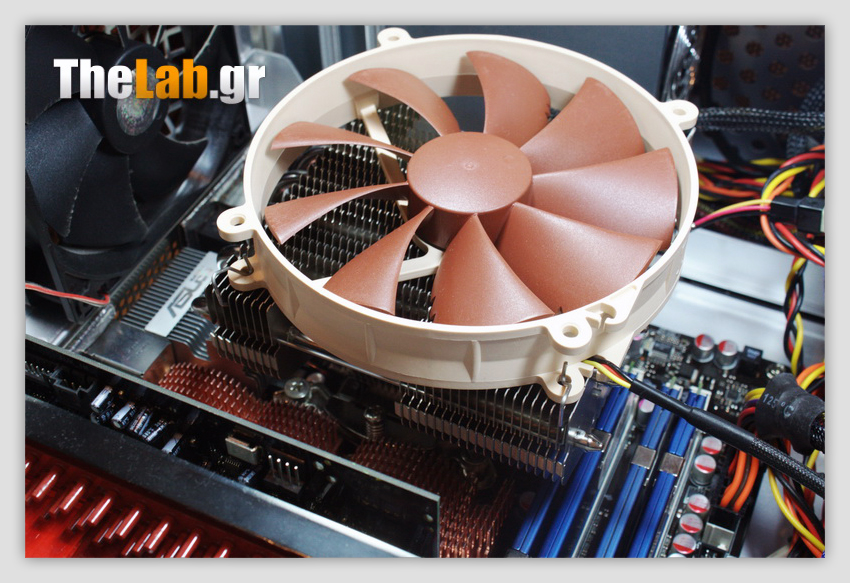

Για τα sockets τύπου AMD τώρα η τοποθέτηση είναι ακόμη πιο εύκολη, μιας και εδώ δεν απαιτείται η εξαγωγή της μητρικής εκτός κουτιού. Αφαιρούμε τον υπάρχων, stock, μηχανισμό στερέωσης της ψύκτρας και με τη βοήθεια των παρεχόμενων βιδών τοποθετούμε το μηχανισμό στερέωσης της Noctua, στο ήδη υπάρχων backplate. Μετά η διαδικασία που ακολουθούμε είναι παρόμοια, με τα sockets τύπου Intel. Σε αυτό το σημείο να αναφέρουμε ότι ο προσανατολισμός (orientation) της ψύκτρας μπορεί να γίνει προς οποιαδήποτε κατεύθυνση. Σε κουτιά τύπου πύργου (tower cases) όμως, πρέπει να αποφεύγεται οι κυρτές άκρες των θερμο-αγωγών να κοιτούν προς την πάνω πλευρά του κουτιού. Κάτι τέτοιο, σύμφωνα με την Noctua, μπορεί να επιφέρει μείωση στις επιδόσεις της ψύκτρας. Ακολουθούν φωτογραφίες που δείχνουν μερικά από τα στάδια τοποθέτησης της ψύκτρας. Εδώ να σημειωθεί ότι ο γραφών υπήρξε τυχερός μιας και δεν ήταν αναγκαίο να “ξυλώσει” τη μητρική και αυτό διότι η ψύκτρα που χρησιμοποιούσε πρωτίστως ήταν μια Noctua ΝΗ-D14, η οποία χρησιμοποιεί ακριβώς τον ίδιο μηχανισμό στερέωσης SecuFirm2.







Σύστημα δοκιμής-Μεθοδολογία μετρήσεων



Το χαρακτηριστικά του συστήματος, στο οποίο δοκιμάστηκε η NH-C12P SE14, δίνονται στον παρακάτω πίνακα.



Σύστημα Δοκιμής
Επεξεργαστής	Intel® Core™2 Quad Processor Q6600
Μητρική	ASUS MAXIMUS FORMULA flashed to RAMPAGE FORMULA (X38 chipset)
Μνήμες	GSKILL 4GBPQ (PC2 8500) 4*2 GB
Κάρτα γραφικών	ATI 3870 X2
Σκληρός δίσκος	INTEL X25M 160 GB SSD
Τροφοδοτικό	ETASIS 850 W
Κουτί	COOLERMASTER STACKER 830
Λειτουργικό σύστημα	Windows 7 X64



Απέναντι στην NH-C12P SE14 επιλέξαμε να παρατάξουμε έναν πολύ "ζόρικο" αντίπαλο, τη μεγάλη αδερφή της NH-D14, η οποία για την περίπτωση φορούσε τα καλά της, δηλαδή και τους δύο ανεμιστήρες που τη συνοδεύουν, έναν 12αρι και έναν 14αρι. Σίγουρα δεν είναι και η πιο δίκαια σύγκριση αλλά ποιος είπε ότι ζούμε σε ένα δίκαιο κόσμο :).



Οι ψύκτρες δοκιμαστήκαν σε 3 διαφορετικές συχνότητες λειτουργίας του επεξεργαστή τόσο σε κατάσταση ηρεμίας (idle) όσο και σε κατάσταση πλήρους φορτίου (full load). Στα 2700 MHz με 1,325 Vcore, στα 3000 ΜHz με 1,356 Vcore και τέλος στα 3300 MHz με 1,381 Vcore. Εδώ να αναφέρουμε ότι οι τιμές Vcore είναι αυτές που τέθηκαν από το bios της μητρικής. Το πρόγραμμα που επιλέχτηκε για να ζορίσει τις ψύκτρες στο μέγιστο δυνατό βαθμό είναι το OCCT (ver. 3.1.0) και πιο συγκεκριμένα το CPU:LINPACK mode, το οποίο τρέξαμε για 15 λεπτά την κάθε φορά.



Η θερμοαγώγιμη πάστα που χρησιμοποιήθηκε κατά τη διάρκεια των μετρήσεων και για τις δυο ψύκτρες, ήταν αυτή που συνοδεύει τη συσκευασία της NH-C12P SE14 (η οποία είναι ακριβώς ίδια με αυτή που συνοδεύει και την NH-D14) και όλες οι μετρήσεις έγιναν με τη μητρική εντός κουτιού, σε 20.5 βαθμούς κελσίου θερμοκρασία χώρου. Και στις δύο ψύκτρες πήραμε μετρήσεις με τους ανεμιστήρες να “χτυπούν” υπερωρίες και να δουλεύουν συνεχώς στις μέγιστες στροφές τους (1200 RPM για τους 14αριδες και 1300 RPM για τον 12αρι) αλλά επίσης μετρήσαμε τις επιδόσεις τους και με τους ανεμιστήρες να λειτουργούν σε χαμηλότερες στροφές (900 RPM για όλους), με τη βοήθεια των U.L.N.A. adaptors.





[BREAK=Μετρήσεις]





Στα παρακάτω γραφήματα απεικονίζονται ο μέσος όρος των θερμοκρασιών που καταγράφηκαν σε κατάσταση ηρεμίας (idle) και ο μέσος όρος από όλους τους πυρήνες (4) των υψηλότερων θερμοκρασιών που καταγράφηκαν σε κατάσταση πλήρους φορτίου (load). Σε κάθε μέτρηση αναφέρονται και οι εκτιμώμενες τιμές Watt του επεξεργαστή.



2700 MHz, 1.325 Vcore, 121 Watt

3000 MHz, 1.356 Vcore, 141 Watt

3300 MHz, 1.381 Vcore, 159 Watt





Από ότι διακρίνουμε από τα παραπάνω γραφήματα, NH-C12P SE14 καταφέρνει και στέκεται αξιοπρεπώς απέναντι στη μεγάλη αδερφή της, η οποία ανήκει ξεκάθαρα σε άλλη κατηγορία (την Hi-end) και εφοδιάζεται κιόλας και με δύο ανεμιστήρες. Όπως είναι φυσικό, όσο ανεβαίνουν τα MHz αυξάνονται τα εκλυόμενα Watt και η μικρή Noctua αρχίζει να δείχνει σημάδια κόπωσης, με αποτέλεσμα η διαφορά με την μεγάλη αδερφή να μεγαλώνει και να φτάνει στους 7 βαθμούς κελσίου στα 3300 MHz.



Πάντως, αν αναλογιστεί κανείς τον κατά πολύ μικρότερο όγκο της NH-C12P SE14 και το ότι η αντίπαλός της χρησιμοποιούσε δύο ανεμιστήρες, η διαφορα θεωρείται απολύτως λογική και η απόδοση της κρίνεται ως πολύ καλή. Στο κάτω κάτω, παρόλο που ανήκει σε διαφορετική κατηγορία, κοντραρίστηκε στα ίσια με την καλύτερη ίσως ψύκτρα που κυκλοφορεί αυτή τη στιγμή στην αγορά και δεν το έβαλε κάτω εύκολα.





Συμπεράσματα



H Noctua NH-C12P SE14 αποτελεί την ιδανική ψύκτρα για κάποιον που θέλει όσο το δυνατόν καλύτερες επιδόσεις, με όσο το δυνατόν μικρότερο θόρυβο, αλλά διαθέτει ένα μικρό κουτί με περιορισμένο χώρο ή θέλει να ψύξει πιο αποτελεσματικά το HTPC του. Σίγουρα, δεδομένης και της τιμής της η οποία πλησιάζει τα 60 ευρώ, κάποιος που αναζητά τις απόλυτες επιδόσεις και δεν αντιμετωπίζει πρόβλημα χώρου θα στραφεί είτε στην NH-D14 είτε σε κάποια αντίστοιχης απόδοσης λύση της Prolimatech (Mega shadow ή Megahalems) ή της Thermalright.



Η απόδοση πάντως της Noctua NH-C12P SE14 κυμαίνεται σε πολύ καλά επίπεδα και σίγουρα δε θα απογοητεύσει όποιον την προτιμήσει. Παρακάτω παραθέτουμε τα θετικά και αρνητικά σημεία που εντοπίσαμε στη συγκεκριμένη ψύκτρα. Όπως θα παρατηρήσετε, η αναφορά γίνεται και στα Αγγλικά για λόγους διευκόλυνσης των πιθανών ξενόγλωσσων αναγνωστών, που επιθυμούν να λάβουν μια περιληπτική άποψη για τη συγκεκριμένη ψύκτρα.



Πλεονεκτήματα (Advantages)



• Καλή απόδοση (Good perfomance)
• Μικρός όγκος (Small size)
• Συνοδεύεται από έναν αθόρυβο και πολύ ποιοτικό ανεμιστήρα (Comes with a silent & high quality fan)
• Απλός, εύκολος στη χρήση και ασφαλής μηχανισμός στερέωσης SecuFirm2 (Plain, easy to use and secure mounting mechanism SecuFIrm2)
• Συμβατότητα με όλα τα σύγχρονα sockets (Compatible with all contemporary sockets)
• Πλήθος συνοδευτικών (Plenty supplied accessories)



Μειονεκτήματα (Disadvantages)



• Λίγο αλμυρή τιμή (A bit expensive)
• Μη ύπαρξη backplate για AMD sockets (No backplate provided, for AMD sockets)



Και τώρα η βαθμολογία μας για την Noctua NH-C12P SE14 είναι:





Τελειώνοντας, θα θέλαμε να ευχαριστήσουμε θερμά την Noctua για την ευγενική παραχώρηση του δείγματος.
