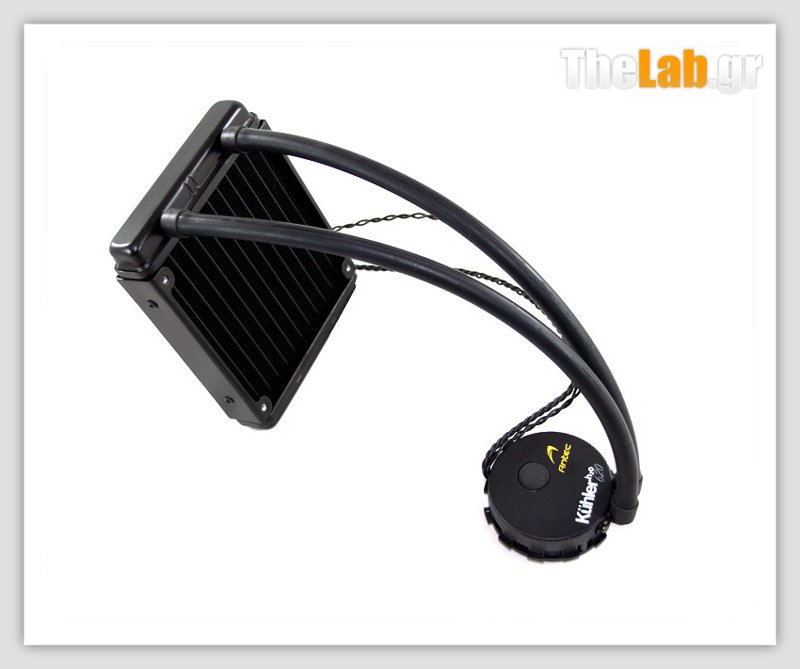

Μετά από αρκετό καιρό αποχής από τον χώρο της ψύξης, η Antec αποφάσισε να κάνει μια δυναμική επιστροφή. Έτσι σε συνεργασία με την εταιρία θρύλο του χώρου, Asetek, παρουσίασε το σύστημα ψύξης KÜHLER H
Δε χρειάζεται κάποιου είδους συντήρηση και υπόσχεται επιδόσεις ως και 20% καλύτερες από τις στοκ ψύκτρες. Διαθέτει βάση από χαλκό, αντλία ενσωματωμένη στο μπλοκ, ιδιαίτερα εύκαμπτους σωλήνες για εύκολη προσαρμογή του ψυγείου, ανεμιστήρα με αυτόματη ρύθμιση στροφών ανάλογα με τη θερμοκρασία του υγρού και τέλος, υποστηρίζει όλα τα σύγχρονα socket (AMD/INTEL). Πολλοί θα αναρωτιέστε γιατί να προτιμήσετε ένα τέτοιο υδρόψυκτο σύστημα, έναντι μιας καλής αερόψυξης που πιθανών θα έχει τις ίδιες (αν όχι καλύτερες) επιδόσεις.
Η απάντηση είναι απλή. Καταλαμβάνει σημαντικά λιγότερο χώρο από τις τεράστιες full tower ψύκτρες και επιπλέον υπόσχεται παραπλήσιες επιδόσεις με αυτές, με σημαντικά λιγότερο θόρυβο όμως. Στη συνέχεια της παρουσίασης θα δούμε τις επιδόσεις του KÜHLER 620 και θα τις συγκρίνουμε με τις αντίστοιχες μιας από τις καλύτερες ψύκτρες που κυκλοφορούν σήμερα στην αγορά.
Τεχνικά Χαρακτηριστικά
Τα επιμέρους τεχνικά χαρακτηριστικά του KÜHLER 620 παραθέτονται στον παρακάτω πίνακα. Οι λεπτομέρειες της αντλίας απουσιάζουν διότι η Antec δεν τις δημοσιεύσει.
Specifications KÜHLER H2O 620 | |
Socket compatibility |
Intel LGA1366, LGA1156, LGA1155, LGA775 & AMD AM2, AM2+, AM3, AM3+ |
Weight (with fan) |
750 g
|
Material |
Block Base: Copper
|
Pump Lifetime |
50000 h
|
Max supported Fans | 2 |
Equipped Fans |
1
|
Tubing Length | 330 mm |
Radiator Fan Dimensions | 120x120x25mm |
Radiator Dimensions |
120 mm (W) x 151 mm (H) x 27 mm (D)
|
Warranty |
3 years
|
Price |
$69.95
|
Τα χαρακτηριστικά του ανεμιστήρα, με τον οποίο εξοπλίζεται το KÜHLER 620, φαίνονται στον πιο κάτω πίνακα.
KÜHLER 620 Fan Specifications | |||
Bearing | - | ||
Voltage Range |
12 V
|
||
Rotational Speed |
1450 ~ 2000 R.P.M.
|
||
Airflow | - | ||
Weight | - | ||
Life Expectance |
-
|
||
Noise Level |
26 dB @ 1450 RPM / 36 dB @ 2000 RPM
|
||
Connector |
3 Pin
|
||
Diamensions |
|
Δυστυχώς ο πίνακας έχει πολλές γραμμές κενές, διότι η Antec δε δίνει πολλές πληροφορίες σχετικά με τον ανεμιστήρα του KÜHLER 620.
Συσκευασία και παρελκόμενα
To KÜHLER 620 έρχεται μέσα σε μια μαζεμένη συσκευασία.
Τα περιεχόμενα της συσκευασίας φαίνονται παρακάτω.
Ο ανεμιστήρας φέρει το λογότυπο της Antec, χωρίς να δίνει κανένα άλλο στοιχείο για το ακριβές μοντέλο του. Ο έλεγχος των στροφών του γίνεται από ένα κύκλωμα που φιλοξενείται στη βάση του KÜHLER 620, ανάλογα με τη θερμοκρασία του υγρού ψύξης. Η Antec δε δίνει πληροφορίες για το αν οποιοσδήποτε ανεμιστήρας είναι συμβατός με το μηχανισμό ελέγχου στροφών, μέσω του 3pin connector που διαθέτει το KÜHLER
Το KÜHLER 620 κάτω από το φακό
Το KÜHLER 620 είναι αρκετά μικρό, όπως όλες οι έτοιμες λύσεις υδρόψυξης της κατηγορίας του, παρά ταύτα υπόσχεται καλές επιδόσεις.
To block έρχεται με πρώτο-τοποθετημένη θερμό-αγώγιμη πάστα, την οποία φυσικά αφαιρέσαμε για τις ανάγκες τις φωτογράφησης
Μέσα στο block φιλοξενείται και η μικρή αντλία νερού
Η βάση είναι λεία αλλά όχι καθρέφτης
Στη μία φύσα συνδέετε τον ανεμιστήρα και την άλλη τη συνδέετε στη μητρική
Εγκατάσταση
Οι εύκαμπτοι σωλήνες του KÜHLER 620 βοηθούν πάρα πολύ στην εγκατάστασή του. Παρακάτω, με τη βοήθεια του εγχειριδίου χρήσης, θα σας δείξουμε βήμα βήμα τη διαδικασία εγκατάστασης.
1) Αρχικά ετοιμάζετε το σιδερένιο δαχτυλίδι, με τη βοήθεια του οποίου στερεώνεται το block στο socket 2) Στη συνέχεια ετοιμάζετε το backplate ανάλογα με τον τύπο του socket |
3) Ετοιμάστε για εφαρμογή την κολλητική ταινία στο backplate 4) Τοποθετήστε το backplate στη σωστή θέση του, πίσω από τη μητρική πλακέτα |
5) Τοποθετείστε τον ανεμιστήρα στο εσωτερικό του case, έτσι ώστε να βγάζει το ζεστό αέρα έξω από αυτό 6) Τοποθετείστε το ψυγείο πάνω στον ανεμιστήρα και στερεώστε το |
7) Στερεώστε το μηχανισμό στήριξης του block στο socket και σφίξτε χαλαρά τις βίδες 8) Αφαιρέστε το κάλυμμα του block |
9) Περιστρέψτε το block μέσα στο μηχανισμό στήριξης, ώστε να ασφαλίσει 10) Σφίξτε τις βίδες ακολουθώντας Χ διάγραμμα |
11) Συνδέστε τον ανεμιστήρα 12) Συνδέστε την αντλία με τη μητρική |
Μετρήσεις
Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια του Jalapeno, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175 (για την ακριβή μέτρηση των Watts) και ενός Iphone με κατάλληλο λογισμικό για την καταγραφή των Db (εν αναμονή ενός σοβαρού Db meter). Θα υποβάλουμε την ψύκτρα σε πέντε διαφορετικά φορτία (117.1W, 175.4W, 232.1W, 289.9W και 345.1W). Όπως προ-αναφέραμε το KÜHLER 620 μεταβάλει αυτόματα την ταχύτητα του στοκ ανεμιστήρα ανάλογα με τη θερμοκρασία του υγρού ψύξης. Ακολουθεί ένας πίνακας με όλα τα στοιχεία που συλλέξαμε από τις μετρήσεις μας. Υπόψη η θερμό-αγώγιμη που χρησιμοποιήσαμε για τις μετρήσεις μας δεν είναι αυτή που δίνει η Antec μαζί με το KÜHLER 620, αλλά η NT-01 της Noctua.
Thermal and Acoustic Tests Antec KÜHLER 620 Stock (1 fan) |
||||||
Test # | Watts | Fan Speed | Noise* (dBA) | Heatsink Temperature | Ambient | Delta |
1 | 117.1 | Auto | 30 | 37.5°C | 21.4°C | 16.1°C |
2 | 175.4 | Auto | 32 | 44°C | 21.4°C | 22.6°C |
3 | 232.1 | Auto | 34 | 50.7°C | 21.3°C | 29.4°C |
4 | 289.9 | Auto | 35 | 56.9°C | 21.4°C | 35.5°C |
5 | 345.1 | Auto | 36 | 63.3°C | 21.3°C | 42°C |
* Measured at 0.5m distance |
Thermal and Acoustic Tests Antec KÜHLER 620 (2 fans) |
||||||
Test # | Watts |
Fan Speed (A/B)* |
Noise** (dBA) | Heatsink Temperature | Ambient | Delta |
1 | 117.1 | Auto / Auto | 35 | 34.7°C | 21.3°C | 13.4°C |
2 | 175.4 | Auto / Auto | 37 | 40.6°C | 21.1°C | 19.5°C |
3 | 232.1 | Auto / Auto | 38 | 46.3°C | 21.3°C | 25°C |
4 | 289.9 | Auto / Auto | 39 | 51°C | 21.3°C | 29.7°C |
5 | 345.1 | Auto / Auto | 40 | 56.4°C | 21.4°C | 35°C |
* Fan A: PLA12025S12M-4 (Push) * Fan B: KÜHLER 620 stock fan (Pull) ** Measured at 0.5m distance |
Το KÜHLER 620 κατάφερε και άντεξε τη μέγιστη ισχύ του Jalapeno ακόμη και με το στοκ ανεμιστήρα. Βέβαια η βάση του μπλοκ στην κυριολεξία έκαιγε και η ίδια κατάσταση επικρατούσε και στη βάση του ψυγείου, πράγμα που δείχνει ότι σε τέτοια Watts απαιτείται ένας πιο δυνατός ανεμιστήρας ή ένας δεύτερος, για να βοηθήσει στην πιο γρήγορη/αποτελεσματική αποβολή της θερμοκρασίας. Έτσι επιστρατεύσαμε έναν δυνατό 120mm ανεμιστήρα για να βοηθήσει λίγο την κατάσταση (PLA12025S12M-4, 2200 RPM, 89.45 CFM) και όντως οι θερμοκρασίες υποχώρησαν αισθητά. Ταυτόχρονα όμως αυξήθηκε σημαντικά και ο εκλυόμενος θόρυβος, παρόλο που οι στροφές και του δεύτερου ανεμιστήρα ρυθμίζονταν αυτόματα από το KÜHLER.
Γραφήματα
Στα παρακάτω γραφήματα απεικονίζονται τα αποτελέσματα των μετρήσεων που λάβαμε κατά τη διάρκεια των δοκιμών μας. Οι αναγραφόμενες θερμοκρασίες αναπαριστούν την αύξηση την θερμοκρασίας που σημείωσε το KÜHLER (delta) σε σχέση με τη θερμοκρασία του περιβάλλοντος (ambient). Απέναντι στο KÜHLER 620 αντιπαραθέτουμε την κορυφαία ψύκτρα, σύμφωνα με την database μας, τη θηριώδη Noctua NH-D14.
Ακόμη και με δύο ανεμιστήρες το KÜHLER 620 δεν μπόρεσε να νικήσει την D14, αν και οφείλουμε να σημειώσουμε τη μεγάλη διαφορά στις επιδόσεις που επέφερε η προσθήκη του δεύτερου ανεμιστήρα (7 ολόκληρους βαθμούς με 345.1W φορτίο). Τέλος, δεν πρέπει να ξεχνάμε ότι στο παραπάνω διάγραμμα αντιπαραθέσαμε ένα entry level σύστημα υδρόψυξης απέναντι στην κορυφαία ψύκτρα, που κυκλοφορεί σήμερα στην αγορά. Μια σύγκριση με το μεγάλο αδερφάκι, το KÜHLER 920, θα ήταν σίγουρα πιο δίκαιη. Να είστε σίγουροι ότι αυτή θα γίνει με το που έχουμε το 920 στα χέρια μας. Παρακάτω θα βρείτε ένα βίντεο που ετοιμάσαμε με το KÜHLER 620, εξοπλισμένο με δύο ανεμιστήρες, να παλεύει με την πλήρη ισχύς του Jalapeno.
Συμπεράσματα
Η συνεργασία της Antec με την Asetek έφερε τον πρώτο καρπό και αυτός ονομάζεται KÜHLER 620, μια έτοιμη και συμπαγής λύσης υδρόψυξης που σκοπό έχει να διεκδικήσει μερίδιο της αγοράς από τα πετυχημένα H50 και H70 της Corsair (τα οποία επίσης κατασκευάζει η Asetek). Σύμφωνα με την Asetek, το KÜHLER 620 είναι κάτι πολύ παραπάνω από ένα OEM προϊόν (όπως τα H50&H70) και φέρει μεγάλες βελτιώσεις σε σχέση με προηγούμενα προϊόντα της. Οι τρεις μεγάλες διαφοροποιήσεις του KÜHLER 620, πάντα σύμφωνα με την Asetek, έναντι προηγούμενων υλοποιήσεων της είναι: α) οι πολύ πιο εύκαμπτες σωληνώσεις, β) η τρίτης γενιάς (Gen3) βάση του μπλοκ, η οποία υπόσχεται βελτίωση της τάξης του 1.5ºC ανά 100W ισχύος (του επεξεργαστή) και γ) ο έλεγχος των στροφών του ανεμιστήρα σύμφωνα με τη θερμοκρασία του υγρού της ψύξης. Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του KÜHLER 620 της Antec είναι τα παρακάτω:
Πλεονεκτήματα
- Ευκολία εγκατάστασης. Ακόμη και η θερμό-αγώγιμη πάστα είναι πρώτο-τοποθετημένη
- Ιδιαίτερα εύκαμπτες και μεγάλου μήκους σωληνώσεις
- Καλός λόγος απόδοσης/τιμής
- Αθόρυβη λειτουργία
- Κύκλωμα ελέγχου στροφών του ανεμιστήρα, βάση της θερμοκρασίας του υγρού της υδρόψυξης
Μειονεκτήματα
- Παρέχεται θερμό-αγώγιμη πάστα μόνο για μία εγκατάσταση
- Δεν αναφέρονται πουθενά σημαντικές λεπτομέρειες για την αντλία και τον ανεμιστήρα. Γιατί τόση μυστικότητα;
- Δεν μπορεί να συναγωνιστεί σε επιδόσεις τις κορυφαίες λύσεις αερόψυξης. Χωρίς αυτό όμως να σημαίνει ότι οι επιδόσεις του δεν είναι καλές
Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το KÜHLER 620 είναι:
Εδώ τέλειωσε και η σημερινή παρουσίαση. Ευχαριστούμε θερμά την Antec για τη διάθεση του δείγματος.
crmaris
