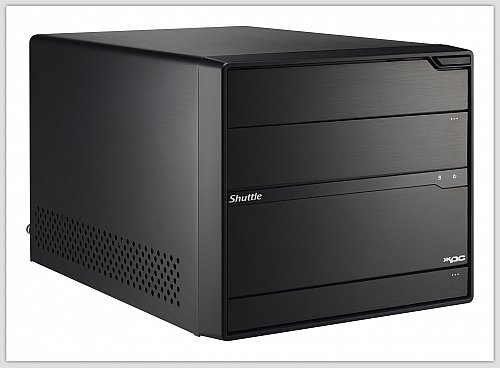

Shuttle SZ77R5 review

Για ακόμα μια φορά η Shuttle μας κάνει την τιμή να μας παραχωρήσει ένα από τα κορυφαία barebones της αγοράς για δοκιμή. Αν το καλοσκεφτούμε, η εταιρία που έχει συνδέσει άρρηκτα το όνομά της με Barebones και Small Form Factor PC's είναι η μόνη εναπομένουσα παραγωγός αναβαθμίσιμων barebones μιας και όλοι οι ανταγωνιστές (Zotac, Biostar, Systemax, Asus, MSI, Gigabyte, SuperMicro κτλ) είτε παρήγαγαν αποκλειστικά για το enterprise κομμάτι, είτε έχουν στραφεί στο All-in-One και τα mini pc. Μέσα από τις σελίδες του thelab έχουμε δει αρκετά δείγματα τις εταιρίας που από το 1983 εξειδικεύεται στην εν λόγω κατηγορία, προσφέροντας προτάσεις και λύσεις με απόδοση και αξιοπιστία που κυμαίνονται σε πολύ υψηλά επίπεδα.

Στη σημερινή δοκιμή έχουμε την ευκαιρία να σας παρουσιάσουμε το δίδυμο αδερφό του SX79R5 αλλά για το socket LGA 1155 της Intel με την ονομασία XPC Barebone SZ77R5.

Το SZ77R5 μπορεί να αποτελέσει την ιδανική βάση για ένα σύστημα γενικής χρήσης είτε προορίζεται για gaming, είτε για ψυχαγωγία και αναπαραγωγή πολυμέσων. Με βάση το Intel® Z77 Express chipset και την υποστήριξη επεξεργαστών Intel® 22nm Ivy Bridge μπορεί να προσφέρει κορυφαίες επιδόσεις και ένα μακρύ κατάλογο χαρακτηριστικών μέσα σε ένα μικρό σασί αλουμινίου. Αυτός περιλαμβάνει την υποστήριξη καρτών γραφικών PCI-Express v3.0 και συνολικού μέγεθος μνήμης 32GB DDR3 στα 1600Mhz, χαρακτηριστικά που μπορούν να καταστήσουν το SZ77R5 ως ένα σύστημα με εκπληκτικές επιδόσεις.

Το κομψό περίβλημα αλουμινίου προσφέρει χώρο για ένα οπτικό drive, δύο σκληρούς δίσκους 3.5" με υποστήριξη RAID και Smart Response (SSD caching) ενώ παρέχονται και δύο θύρες mini-PCIe για την τοποθέτηση δίσκων mSATA-SSD ή WiFi/BT Cards. Το XPC διαθέτει επίσης 10 υποδοχές USB, τέσσερις από τις οποίες υποστηρίζουν το πρότυπο USB 3.0 natively από το Intel® Z77, στοιχείο που προσφέρει καλύτερα power savings από τους ξέχωρους controllers. Όλα τα παραπάνω τροφοδοτούνται από ένα μίνι τροφοδοτικό 500W με πιστοποίηση 80+ Bronze!

Οπότε, ας περάσουμε στα αναλυτικά χαρακτηριστικά του SZ77R5.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του SZ77R5 παραθέτονται στον παρακάτω πίνακα.

Το SZ77R5 ακολουθεί το πρότυπο Shuttle Form Factor, ένα τύπο δημιούργημα της εταιρίας! Αν και ιδιαίτερα μικρό η επεκτασιμότητα και η συνδεσιμότητά του είναι κάθε άλλο παρά περιορισμένες. Εκτός των δύο native SATA 6.0Gb/s που δίνει το Intel® Z77 Express chipset, διαθέτει και δύο SATA 3.0GB/s καθώς και τέσσερις native θύρες USB 3.0. Όπως αναγράφεται και στον πίνακα των χαρακτηριστικών, το XPC εξοπλίζεται με μία θύρα x16 PCI-E Rev 3.0 αλλά με μόνο δύο PCIe power connectors που διαθέτει το PSU μην ελπίζετε σε ιδιαίτερα high-end κάρτες γραφικών. Ούτως η άλλως, δεδομένου ότι τα συστήματα ψύξης των ισχυρών VGAs είναι dual slot, δεν θα χωρούσε δεύτερη στο μικρό Shuttle.

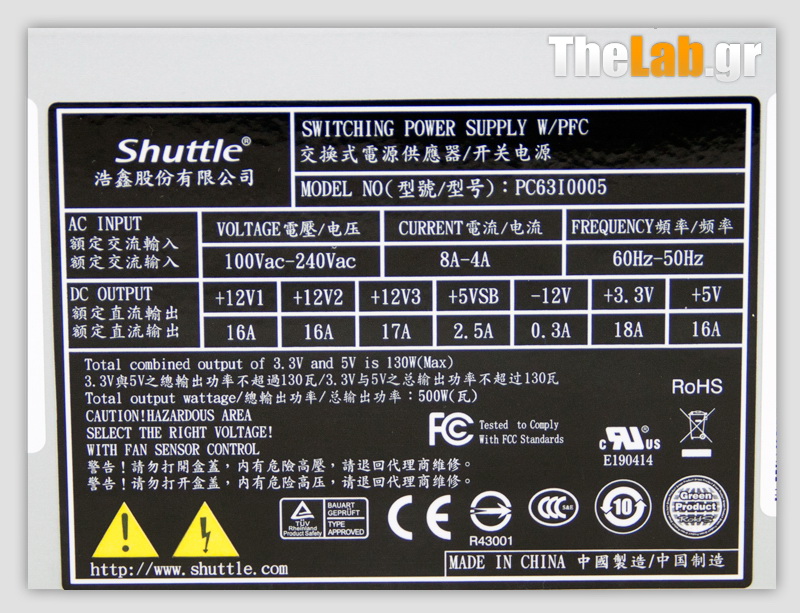

Τα τεχνικά χαρακτηριστικά του PSU (PC63I0005), το οποίο εξοπλίζει το SZ77R5, παραθέτονται στον παρακάτω πίνακα.

Όπως βλέπετε το PSU είναι ιδιαίτερα ακριβό για τα κυβικά του και για αυτά που προσφέρει. Σε αυτό ευθύνεται βέβαια το ότι είναι ειδικό μοντέλο και κατασκευάζεται αποκλειστικά και μόνο για τα mini cases της Shuttle, οπότε αφού δεν υπάρχει μαζική παραγωγή είναι λογικό το κόστος να εκτοξεύεται. Ο μικρός, μόλις 50mm διάμετρο, ανεμιστήρας είναι σχετικά αθόρυβος. Τέλος το PSU εξοπλίζεται με όλες τις δυνατές προστασίες οπότε θα έχετε το κεφάλι σας ήσυχο. Η μέγιστη ισχύς των 500W, σύμφωνα με την Shuttle, αποδίδεται ακόμη και στους 50°C κάτι πολύ καλό μιας και μέσα σε ένα τόσο μικρό κουτί οι θερμοκρασίες αναμένεται να είναι υψηλές.

Στον επόμενο πίνακα παραθέτονται οι καλωδιώσεις του PSU.

Μεγάλη εντύπωση μας προκάλεσε το γεγονός ότι η main ATX καλωδίωση είναι 20pin και όχι 24pin. Βέβαια και η αντίστοιχη υποδοχή στη μητρική είναι 20pin. Επίσης από τη στιγμή που το συγκεκριμένο PSU κατασκευάζεται για τα SFF PC της Shuttle φέρει πολύ κοντές καλωδιώσεις. Μόνο η main ATX καλωδίωση είναι sleeved δυστυχώς. Όσον αφορά τις PCIe καλωδιώσεις τώρα, πιστεύουμε ότι τα 500W θα μπορούσαν να σηκώσουν άλλες δύο, έστω και 6pin. Αλλά από την άλλη δύο high-end VGAs ούτως ή άλλος δε χωράνε στη μητρική του Shuttle. Τέλος, όλοι οι connectors χρησιμοποιούν AWG 18 καλώδια, την προτεινόμενη διάσταση δηλαδή σύμφωνα με το πρότυπο ATX.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του PSU.

Το μικρό PSU διαθέτει τρία 12V rails με το ένα από αυτά να είναι κατά 1A ισχυρότερο από τα υπόλοιπα. Όσο και αν ψάξαμε δεν μπορέσαμε να βρούμε τη μέγιστη συνδυασμένη ισχύ που μπορούν να δώσουν τα +12V. Επίσης τα 5VSB είναι επαρκή, με 2.5Α μέγιστη ισχύ, για την κατηγορία του PSU.

Συσκευασία και Περιεχόμενα

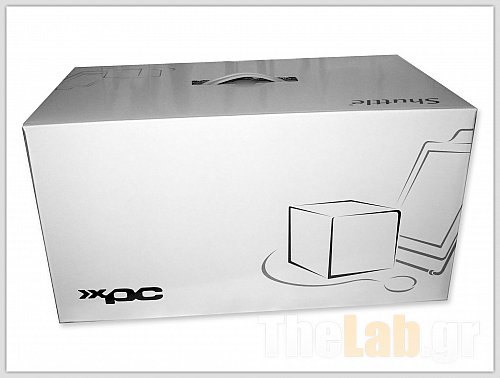

To SZ77R5 έρχεται μέσα σε μία λιτή, μικρή, άσπρη συσκευασία. Στο πάνω μέρος υπάρχει ένα χερούλι για να διευκολύνει την μεταφορά. Από ότι φαίνεται η Shuttle θέλησε να κρατήσει ένα πολύ χαμηλό προφίλ εξου και η απουσία γραφικών και φανταχτερών σχεδίων στο εξωτερικό της συσκευασίας

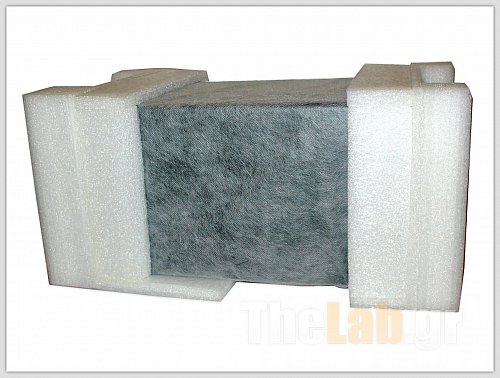

Το περιεχόμενο της συσκευασίας προστατεύεται πολύ καλά και έτσι το μικρό barebone θα φτάσει στα χέρια σας σε άψογη κατάσταση, ανεξαρτήτως της όποιας κακομεταχείρισης δεχτεί από τις μεταφορικές εταιρίες (εκτός και αν αποφασίσουν να παίξουν rugby με αυτό).

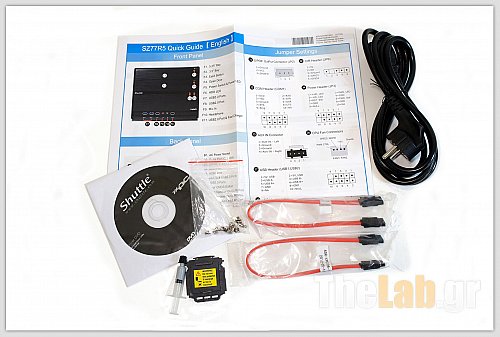

Τα συνοδευτικά είναι λιγοστά μιας και το SZ77R5 έρχεται πλήρως συναρμολογημένο. Ένα CD με τους drivers της μητρικής, ένα σωληνάριο με θερμοαγώγιμη πάστα, ένα καπάκι για το s1155, δύο καλώδια SATA μικρού μήκους(για ευνόητους λόγους) καθώς και ένα σακουλάκι με βίδες αποτελούν τη μικρή προίκα του μικρού Shuttle.

Εξωτερικό Μέρος SZ77R5

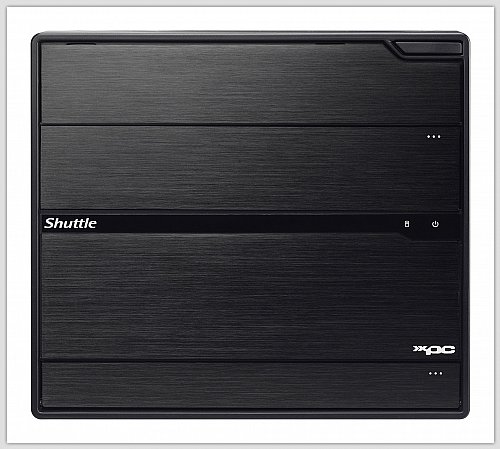

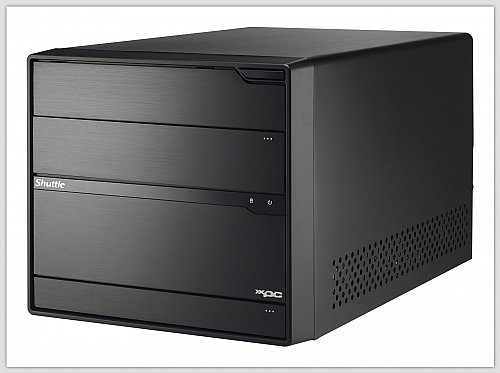

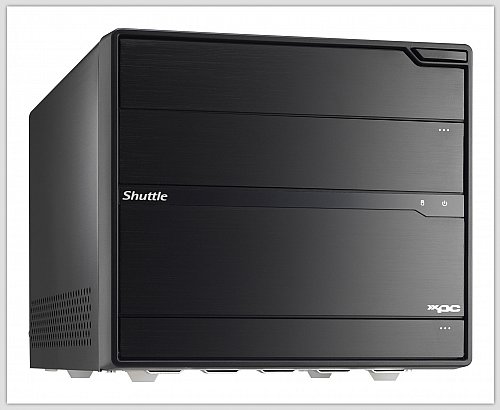

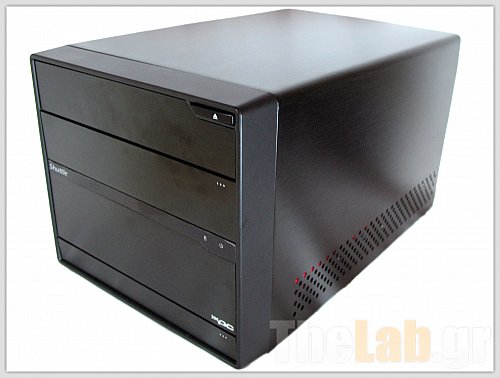

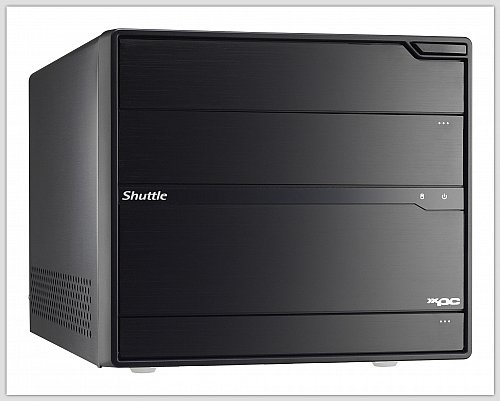

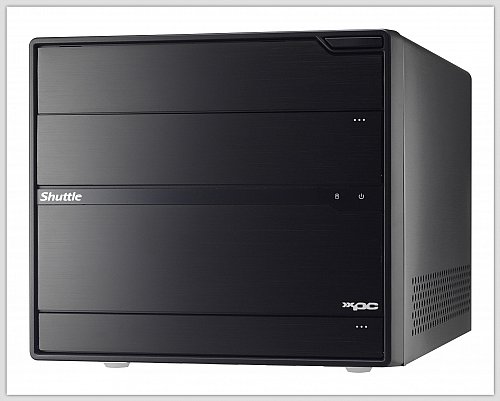

Μόλις πρώτο-αντικρίσαμε το SZ77R5 εκπλαγήκαμε από τις ιδιαίτερα μικρές του διαστάσεις. Η Shuttle έκανε πραγματικά άριστη δουλειά σε αυτό τον τομέα και κατάφερε να τοποθετήσει ένα φοβερά ευέλικτο σύστημα μέσα σε ένα λιλιπούτειο case. Το θέμα είναι να δούμε τι θερμοκρασίες θα επικρατούν στο εσωτερικό του μικρού case όταν το εξοπλίσουμε με high end parts όπως τον i7-3770k και μια HD7970. Σίγουρα πάντως θα έχουμε καλύτερη εικόνα από του SX79R5 μιας και το rated TDP των δύο επεξεργαστών διαφέρει κατά 53 ολόκληρα watt!

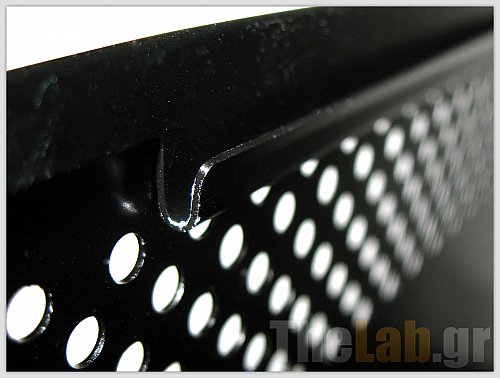

Το SZ77R5 είναι κατασκευασμένο εξολοκλήρου από αλουμίνιο το οποίο μάλιστα είναι πολύ καλά ραφιναρισμένο. Το μόνο σημείο στο οποίο χρησιμοποιείται συνδυασμός πλαστικού είναι η πρόσοψη η οποία πίσω από δύο push2open καλύμματα κρύβει επιμελώς τις μπροστινές θύρες εισόδου/εξόδου οι οποίες αποτελούνται από δύο θύρες USB3.0, μία θύρα USB2.0, μία θύρα USB2.0 υψηλής ισχύος και είσοδο μικροφώνου/έξοδο ήχου (mini din). Η θύρα USB2.0 υψηλής ισχύος είναι μια απλή θύρα USB2.0 η οποία φέρει αναβαθμισμένη ασφάλεια ρεύματος(Fuse) για την ταχύτερη φόρτιση κινητών και φορητών συσκευών(Quick Charge USB Port).

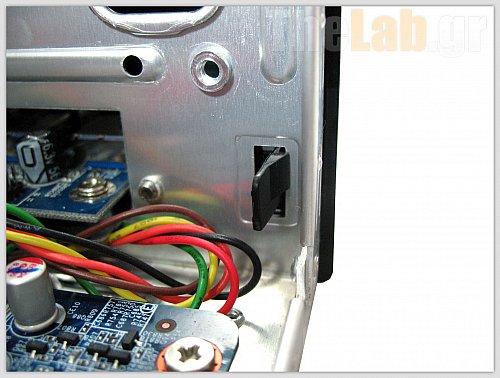

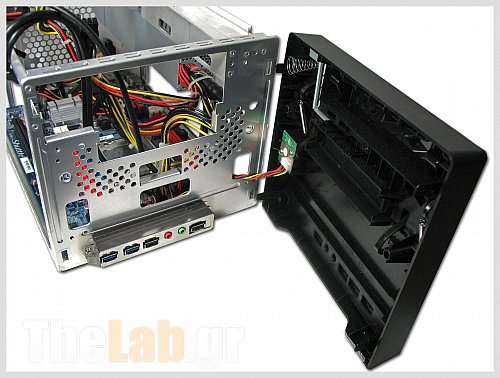

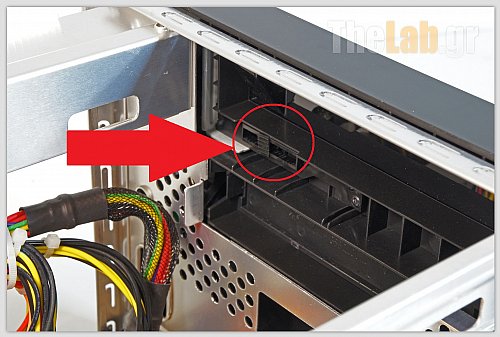

Δίνεται η δυνατότητα αφαίρεσης της πρόσοψης εάν το θελήσετε και γίνεται πανεύκολα από τα εικονιζόμενα πλαστικά κλιπ.

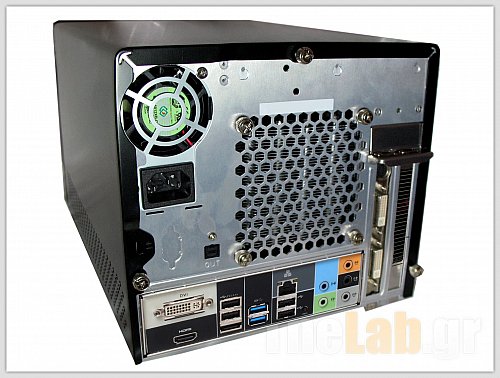

Στο πίσω μέρος του κουτιού συναντούμε μια μεγάλη γρίλια εξαερισμού, πίσω από την οποία διακρίνονται τα heatpipes της ψήκτρας του επεξεργαστή. Δίπλα ακριβώς από την παραπάνω γρίλια, στα αριστερά, βρίσκουμε και τον μικρό ανεμιστήρα του τροφοδοτικού.

Όλες σχεδόν οι I/O θύρες της μητρικής βρίσκονται ακριβώς κάτω από την κεντρική γρίλια εξαερισμού. Δίπλα ακριβώς διακρίνονται τα καλύμματα των δύο PCIe. Στην κάτω αριστερή γωνία του κεντρικού εξαερισμού βρίσκεται και θύρα για σύνδεση οπτικής ίνας. Από άποψη συνδέσεων, το SZ77R5 είναι ακόμα πιο πλήρες από το SZ77R5 μιας και χάρη στην ενσωματωμένη κάρτα γραφικών των s1155 CPUs προσφέρει εξόδους εικόνας (DVI-I DL και μια HDMI v1.4). Επιπλέον, διαθέτει υποδοχή για σειριακή θύρα την οποία μπορείτε να αξιοποιήσετε με την αγορά του optional serial RS-232 port accessory (Accessory H-RS232). Όπως μπορείτε να δείτε η μητρική του SZ77R5 παρέχει πλήθος συνδέσεων: τέσσερις USB 2.0 & δύο USB 3.0 θύρες (συν δύο USB 3.0 & δύο USB 2.0 στο front panel), μία θύρα ethernet, eSATA καθώς και θύρες για ήχο 7.1 και μικρόφωνο.

Εσωτερικό μέρος SZ77R5

Ήρθε η ώρα να απαλλάξουμε το μικρό Shuttle από το εξωτερικό του κάλυμμα, το οποίο ασφαλίζεται από τρεις βίδες στο πίσω μέρος του και να δούμε αν η καλή εικόνα του εξωτερικού συνεχίζεται και στο εσωτερικό. Πρώτα όμως μια ματιά στο κάλυμμα το οποίο, όπως φαίνεται και στις εικόνες, είναι κατασκευασμένο από βαμμένο μαύρο αλουμίνιο με πάχος 1mm και καλή κατεργασία.

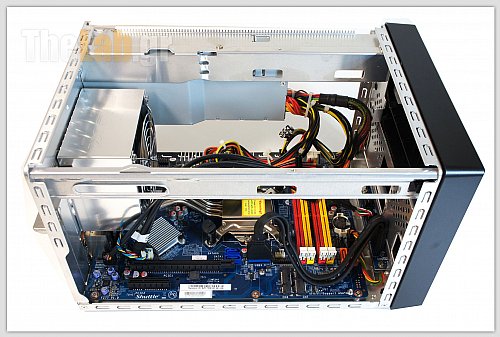

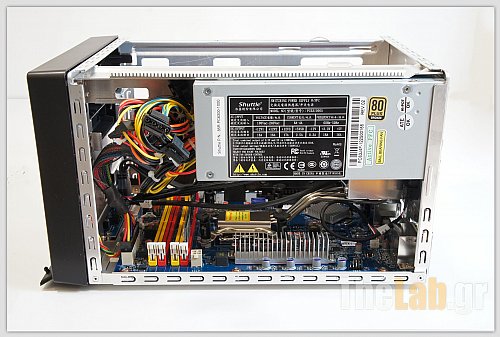

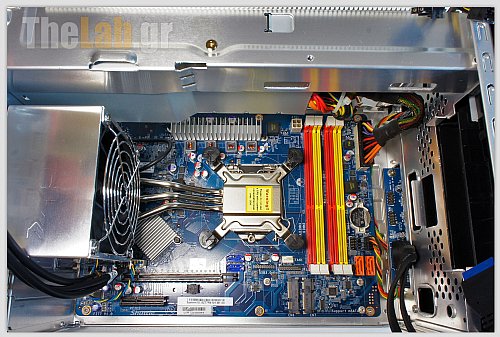

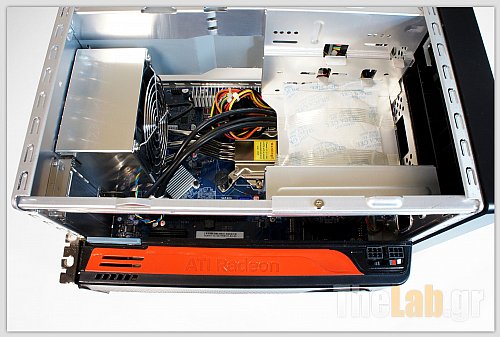

Ο διαθέσιμος χώρος του εσωτερικού είναι φυσικά περιορισμένος αλλά επικρατεί τάξη χάρη στο έξυπνο placement των επιμέρους θυρών της μητρικής από την κατασκευάστρια που επιτρέπει εύκολο cable management (τακτοποίηση καλωδίων). Η Shuttle έχει επιλέξει το μήκος των καλωδίων τροφοδοτικού και θυρών ώστε και να καλύπτονται οι πιθανές διαδρομές στο εσωτερικό και να μη δημιουργούμε "μακαρονάδες" με αυτά που δεν χρησιμοποιήσαμε.

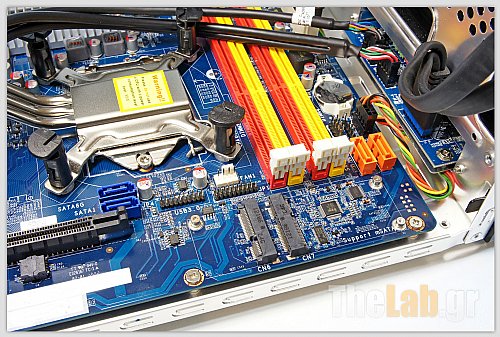

Η μητρική διαθέτει πυκνωτές στερεάς κατάστασης για αυξημένη μακροζωία και αντοχή στις υψηλές θερμοκρασίες, που αναμένεται να επικρατούν στο εσωτερικό του case. Το μόνο κομμάτι που χρησιμοποιούνται συμβατικοί, τύπου film, είναι γύρω από την κάρτα ήχου.

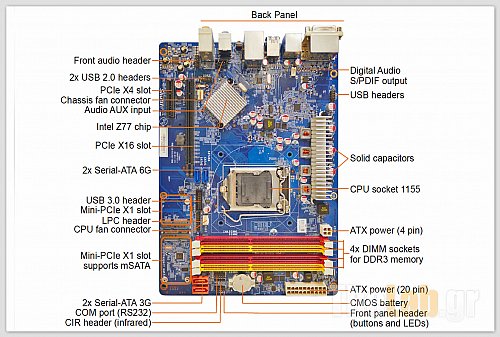

Μια σύνοψη μητρικής και λοιπών controllers του SZ77R5 την εικόνα που ακολουθεί

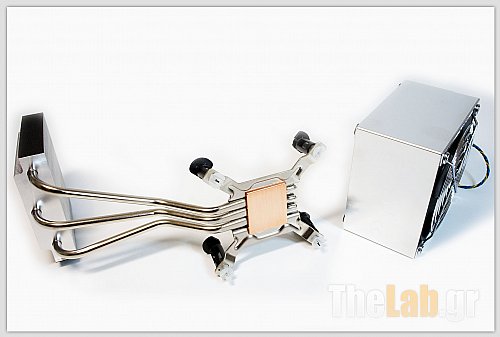

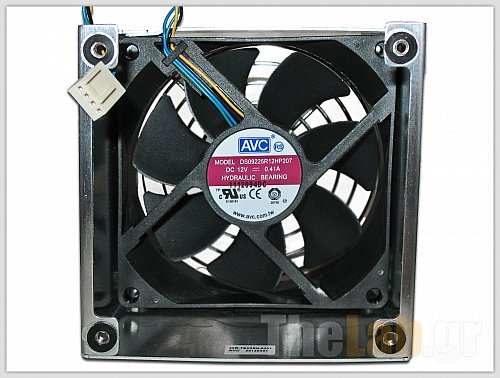

Η Shuttle ονομάζει την τεχνολογία ψύξης του επεξεργαστή "Shuttle I.C.E.”, άκα "Integrated Cooling Engine". Βασίζεται σε χάλκινη βάση η οποία μεταφέρει τη θερμότητα από την επιφάνεια του επεξεργαστή μέσω τριών advanced I.C.E. Heatpipes τα οποία οδηγούνται στο πίσω μέρος του κουτιού και από εκεί με τη βοήθεια αλουμινένιων πτερυγίων και ενός Hydro Bearing SilentX 92mm fan την αποβάλει στο περιβάλλον. Σαν σύστημα ψύξης είναι rated για 95w οπότε αν προσπαθείτε να φέρετε τον επεξεργαστή σας στα όριά του, θα χρειαστείτε κάτι έξτρα όπως αυτό. Η τοποθέτηση της είναι πανεύκολη με τα γνωστά push pins που βλέπουμε σε όλα τα s1155 stock coolers.

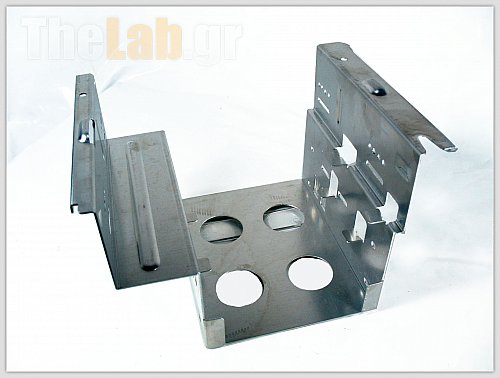

Οι δύο σκληροί δίσκοι 3.5" (ή ένας και ένα floppy drive για τους λάτρεις της δισκέτας) και ο οπτικός οδηγός που υποστηρίζει το SZ77R5 στερεώνονται σε μια μεταλλική, αποσπώμενη, βάση. H Shuttle μας δίνει την ευελιξία της τοποθέτησης τριών συνολικά δίσκων εντός των XPC με τη χρήση του optional Shuttle XPC Accessory PHD3. Το εν λόγο accessory είναι ουσιαστικά μια βάση χάρη στην οποίο μπορούμε να τοποθετήσουμε δύο δίσκους 2.5" καταλαμβάνοντας μία θέση 3.5".

Εγκατάσταση Συστήματος

Ας περάσουμε τώρα στην εγκατάσταση των εξαρτημάτων. Το SZ77R5 θα φιλοξενήσει τα ακόλουθα:

• CPU Intel i7-3770k
• VGA Asus HD7970
• RAM 8GB Geil Black Dragon (2*4GB)
• SSD G.Skill Phoenix EVO 115GB
• DVD-RW LG H20N

Ενώ για τα τεστ USB3.0 και PCMark7 ρόλο κομπάρσων έπαιξαν το Akasa Duo Dock 2S, ένας ST3000DM001 και ένας Crucial C300 128Gb.

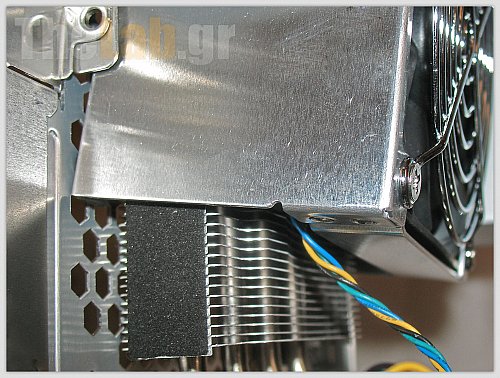

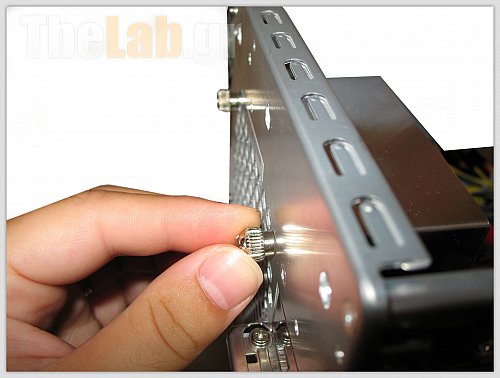

Ξεκινάμε με την αφαίρεση της ψήκτρας και την εγκατάσταση του επεξεργαστή. Η εικόνα που αντικρίσαμε με την αφαίρεση του συστήματος ψύξης ήταν η ακόλουθη.

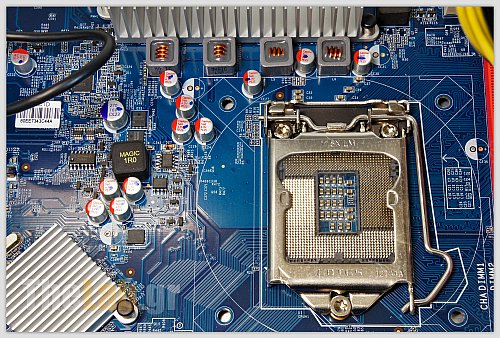

Τα Pins του socket προστατεύονται από την όχι και τόσο ευδιάκριτη διαφανή μεμβράνη. Εντός του κουτιού με τα accessories παρέχεται και πλαστικό καπάκι για το socket αλλά μιας και το SZ77R5 έρχεται με προ-τοποθετημένο το σύστημα ψύξης δεν κρίθηκε αναγκαία η εγκατάστασή του. Στις εικόνες βλέπουμε επίσης τα coils τροφοδοσίας του επεξεργαστή και τις ψύκτρες mosfet και Intel Z77 Express chipset.

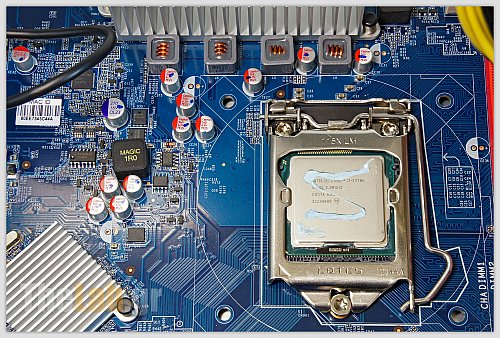

Η εγκατάσταση του επεξεργαστή έγινε πανεύκολα και χρησιμοποιήθηκε η παρεχόμενη θερμοαγώγιμη, αγνώστων λοιπών στοιχείων.

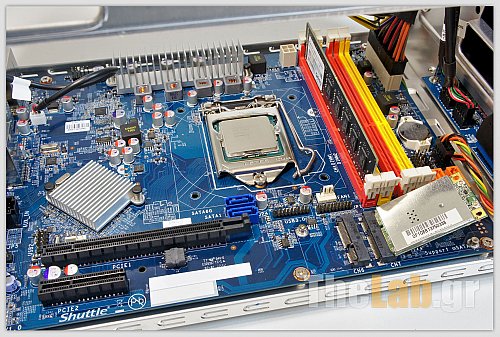

Σειρά είχαν οι μνήμες και η κάρτα ασύρματου δικτύου την οποία τοποθετήσαμε στην mPCIe θύρα. Όπως βλέπετε το clearance που έχουν τα slots μνημών και εξαρτημάτων είναι άριστο και δεν θα μας δημιουργήσουν πρόβλημα σε καμία περίπτωση. Πιο συγκεκριμένα, η απόσταση που αφήνει το HDD cage από τα slots των μνημών είναι επαρκής για να τοποθετήσετε ακόμα και Corsair Vengeance.

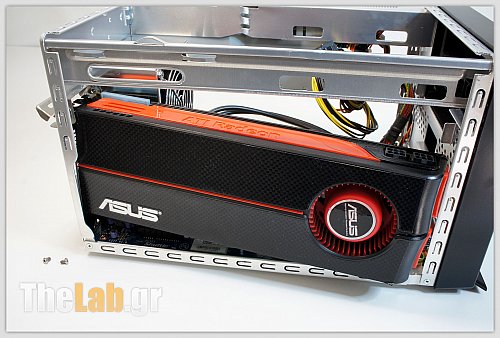

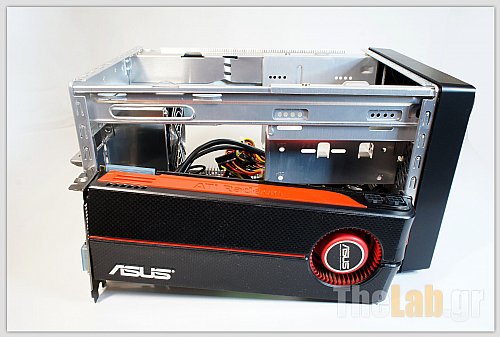

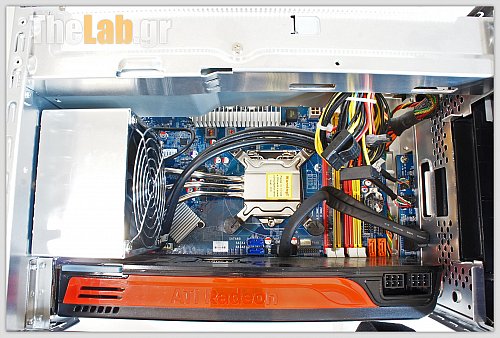

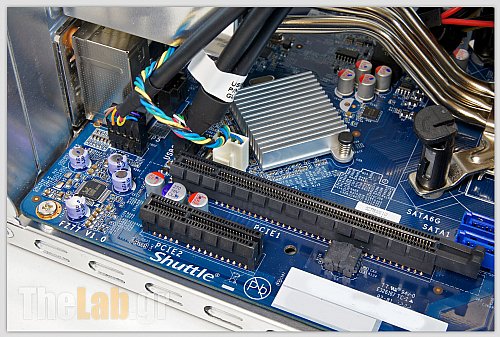

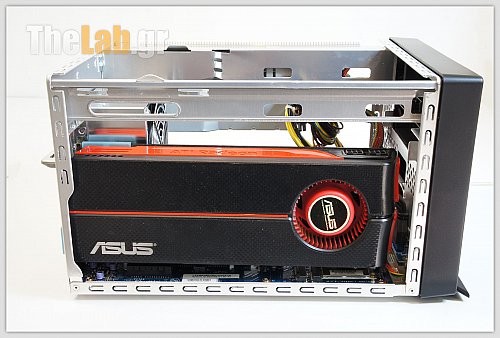

Επόμενο βήμα η κάρτα γραφικών. Αυτή τη φορά χωρέσαμε μια ολόκληρη HD7970 μέσα στο XPC κάτι που είχαμε "άχτι" από το review του SX79R5.

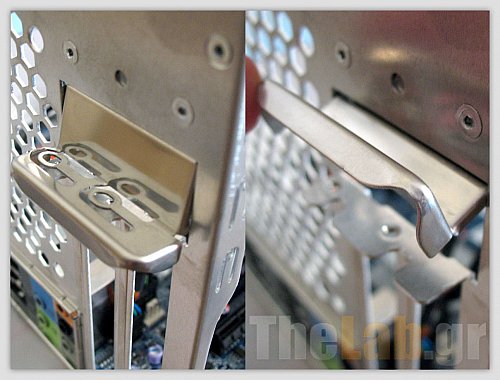

Ας αρχίσουμε όμως με τα βασικά, γιατί το να "σφηνώσεις" μια κάρτα τέτοιων διαστάσεων μέσα στο μικρό XPC θέλει τρόπο και όχι κόπο. Αρχικά ξεβιδώνουμε τις βίδες της ασφαλιστικής πετούγιας όπως βλέπουμε στην εικόνα.

Έπειτα θα πρέπει να βάλουμε την κάρτα με το bracket της να μπαίνει πρώτο στο κουτί με φορά προς το "backpanel" του XPC. Με αυτό τον τρόπο θα μπει χωρίς να σας ταλαιπωρήσει καθόλου. Προφανώς, όπως αντιλαμβάνεστε, με την τοποθέτηση μιας τέτοιας κάρτας χάνουμε την PCIe 4x.

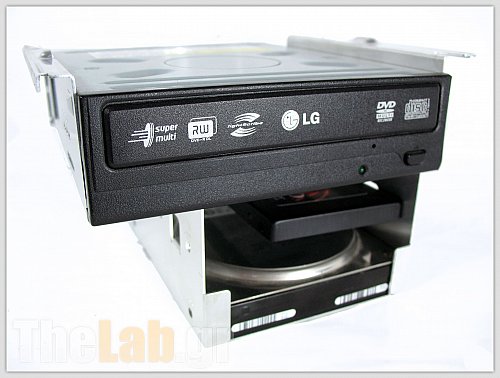

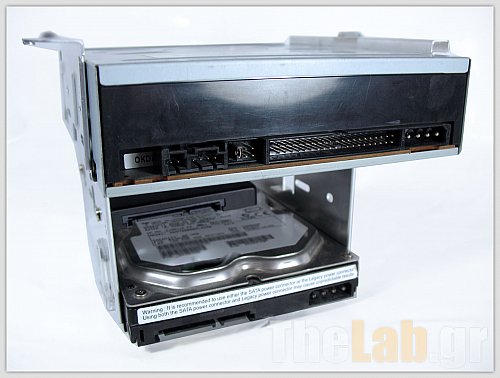

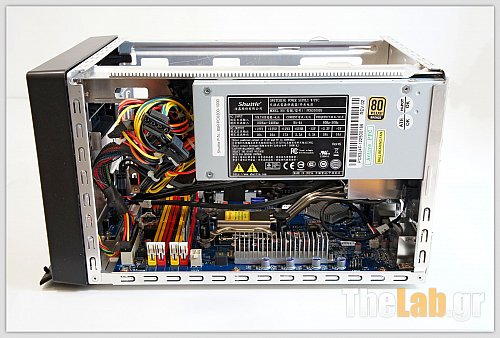

Οι δίσκοι και το DVD-RW εγκατεστημένα. Ο SSD έχει βιδώσει "μονόπατα".

To BIOS του SZ77R5

Ας ρίξουμε τώρα και μια ματιά στο BIOS της μητρικής του SZ77R5. Είναι εσκεμμένα απλοϊκό και εύκολο στη χρήση διότι η Shuttle έχει περιορίσει τις επιλογές λόγω SFF. Η αλήθεια είναι πως το ασφυκτικό περιβάλλον ενός Mini pc δεν ενδείκνυται για υπερβολές και για χάριν αξιοπιστίας θυσιάζεται μέρος των δυνατοτήτων του μηχανήματος.

Καταρχάς το BIOS προέρχεται από την AMI και μας ήρθε στην version 1.10. Αναβαθμίσαμε αμέσως στην version 1.11 η οποία είναι και η τρέχουσα τη στιγμή που γράφονται αυτές οι γραμμές. Στην αρχική εικόνα βλέπουμε το System Overview. Στη συνέχεια, στα Advanced Settings βρίσκεται το πιο ενδιαφέρον μέρος. Εκεί συναντούμε τις επιλογές για το CPU/HDD/USB configuration.

Από την επιλογή Hardware Health μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα της ψήκτρας, της CPU, σε 5 modes: Smart Fan mode, Ultra-low speed, low speed, mid speed και full speed (αν αντέχουν τα αυτιά σας). Προτείνουμε να το αφήσετε στην default επιλογή (Smart) όπου οι στροφές ρυθμίζονται ανάλογα με τη θερμοκρασία του επεξεργαστή.

Κάτι που αλλάζει εδώ, σε σχέση με το review του SX79R5, είναι πως η shuttle μας δίνει επιτέλους τη δυνατότητα να παρέμβουμε στα Power/Temperature Limits του επεξεργαστή και μας παρέχει επαρκείς επιλογές οverclocking.

Ανάμεσα σε αυτές, μπορούμε να επέμβουμε στους χρονισμούς και την ταχύτητα των μνημών επιπλέον της υποστήριξης XMP v1.3 profiles.

Δυστυχώς όμως, για ακόμα μια φορά η Shuttle δεν έχει δώσει επιλογές downvoltage οπότε όλα τα ranges είναι της μορφής 0 έως +300mV.

Παρόλα αυτά, το SZ77R5 παρέχει επαρκείς ρυθμίσεις για να πάρουμε το κάτι παραπάνω από το σύστημά μας ή να το φέρουμε στα μέτρα μας.

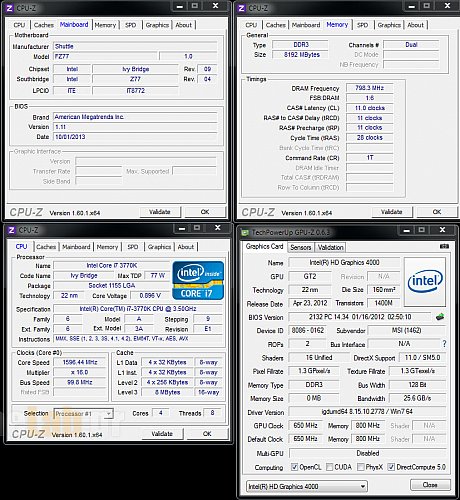

Τέλος, μια εικόνα και πληροφορίες εντός Windows με το γνωστό σε όλους CPU-Z.

Μια ματιά στο PSU

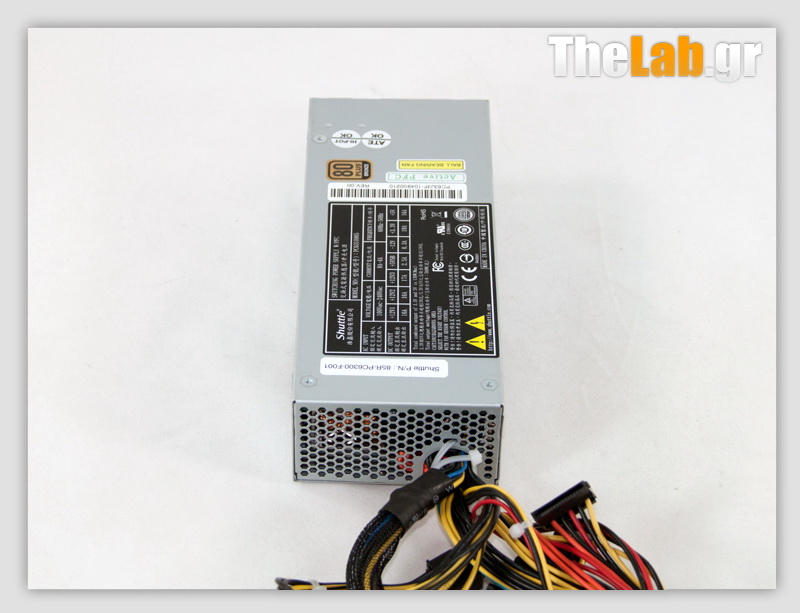

Ο κατασκευαστής του τροφοδοτικού είναι η FSP Group, ένας από τους μεγαλύτερους OEM (Original Equipment Manufacturer) τροφοδοτικών.

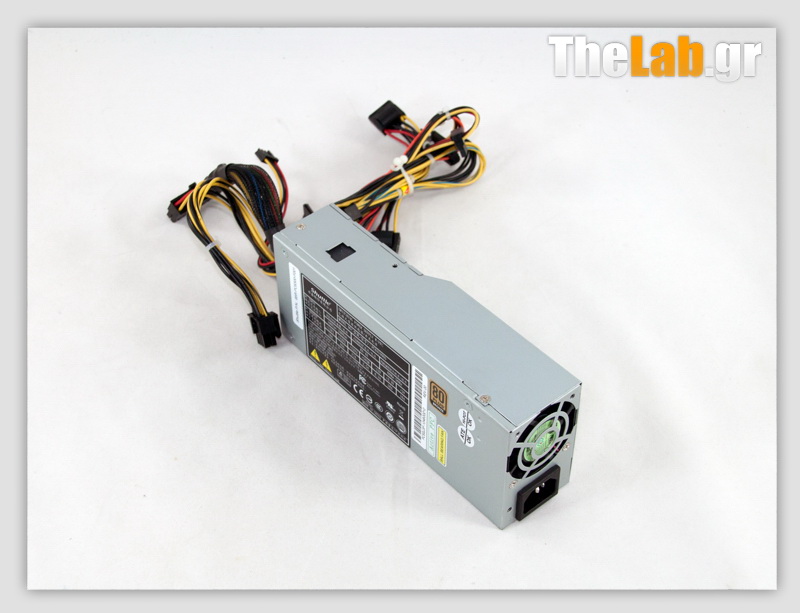

Το PSU αριθμεί διαστάσεις 5.5 x 8,2 x 20 εκατοστά και ακολουθεί ένα ιδιαίτερο form factor, συμβατό μόνο με τα προϊόντα της Shuttle. Το περίεργο σχήμα του, με το μικρότερο πάχος μέχρι τη μέση περίπου, εξυπηρετεί στο να χωνεύει σωστά η βάση των σκληρών δίσκων και να μη βρίσκουν οι βίδες επάνω του.

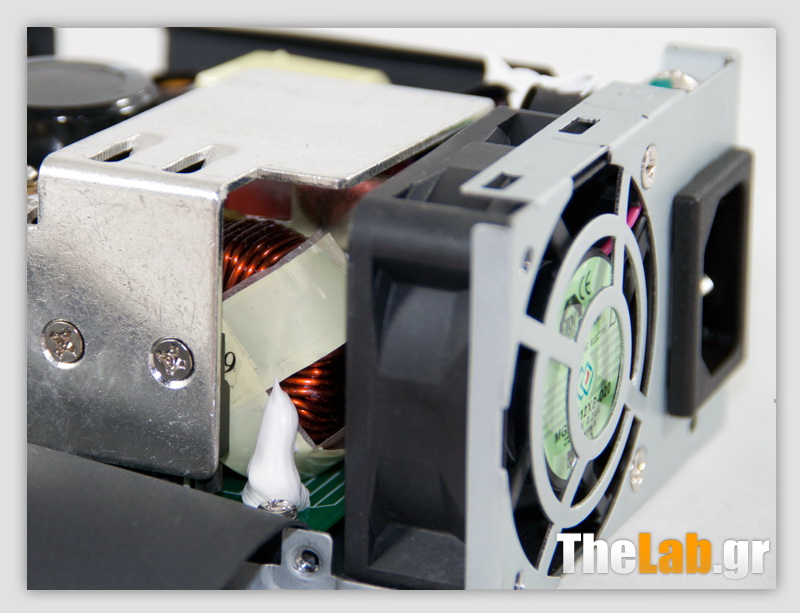

Ο ανεμιστήρας, παρόλο τα μόλις 50mm διάμετρο, είναι σχετικά ήσυχος. Κατασκευάζεται από την Protechnic και το μοντέλο του είναι MGA-5012XB-O20 (12V, 0.24A).

Οι καλωδιώσεις είναι ιδιαίτερα κοντές και μόνο η main ATX είναι sleeved. Κρίμα, τόσα λεφτά κοστίζει το συγκεκριμένο PSU δεν μπορούσαν να κάνουν sleeve και τις υπόλοιπες καλωδιώσεις.

Ανοίγοντας το λιλιπούτειο PSU διακρίνουμε ότι το εσωτερικό του είναι ιδιαίτερα πυκνοκατοικημένο, πράγμα φυσικό αφού σε τόσο μικρό όγκο πρέπει να χωρέσουν 500W ισχύος.

Το πρώτο μέρος του transient φίλτρου βρίσκεται ακριβώς πίσω από την υποδοχή AC και περιλαμβάνει δύο Υ πυκνωτές. Λίγο πιο μακρυά βρίσκουμε δύο πηνία, έναν Χ και δύο Υ πυκνωτές και ένα MOV. Τι έκπληξη να βρούμε MOV σε FSP τροφοδοτικό, όπως φαίνεται η Shuttle το απαίτησε μιας και η FSP συνηθίζει να αφαιρεί το συγκεκριμένο εξάρτημα από τις υλοποιήσεις της.

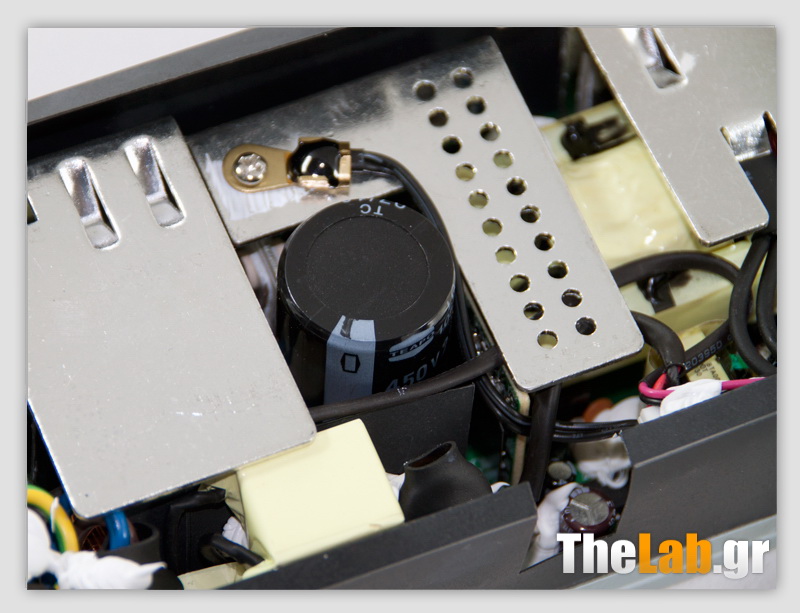

Υπάρχουν δύο γέφυρες ανόρθωσης οι οποίες ψύχονται από μία ψύκτρα. Στη συνέχεια συναντούμε το APFC mosfets και την boost diode, το APFC choke και τον κύριο πυκνωτή εξομάλυνσης. Αυτός είναι ένας Teapo (105°C, 450V, 220μF).

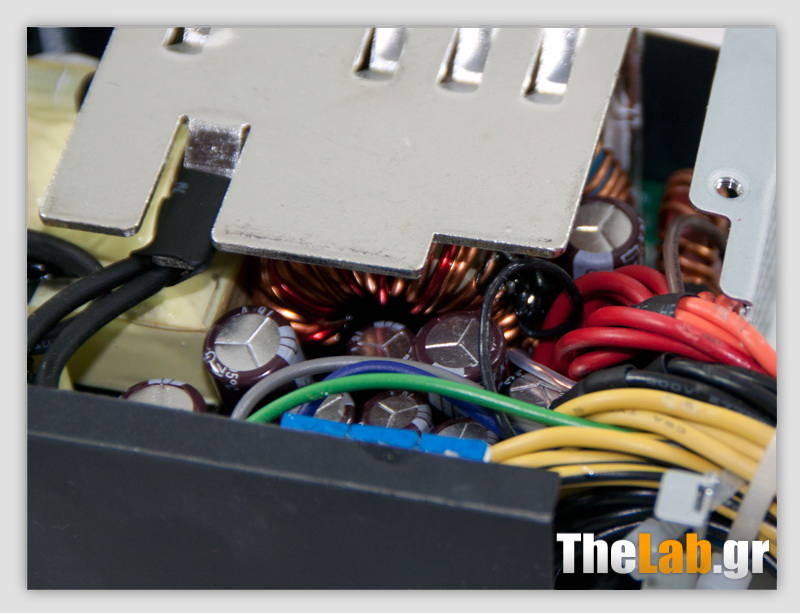

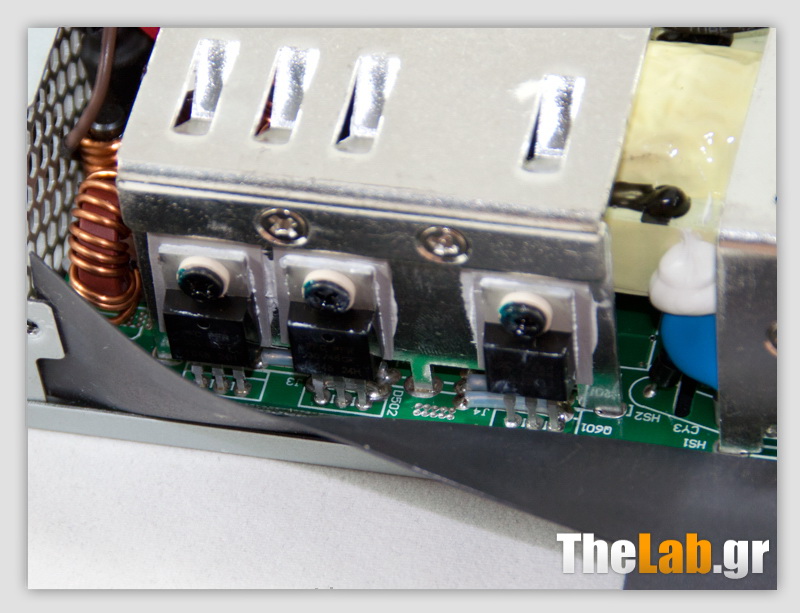

Στο δευτερεύον μέρος χρησιμοποιείται semi-synchronous design μιας και την παραγωγή των +12V αναλαμβάνουν mosfets και την παραγωγή των minor rails Schottky Barrier Rectifiers (SBRs). Για τα +12V υπάρχουν δύο AOT480L mosfets και για τα 5&3.3V τέσσερα 30V45CT SBRs. Επίσης η παρουσία δύο toroidal chokes δείχνει ότι χρησιμοποιείται group regulation design για την παραγωγή των rails, κάτι που θα επιφέρει χαμηλές επιδόσεις στα crossload tests.

Όλοι οι πυκνωτές στο δευτερεύον προέρχονται από την Nippon Chemi-Con και τη Rubycon και είναι χαρακτηρισμένοι για ως 105°C, ότι καλύτερο δηλαδή.

Μετρήσεις PSU#1, Voltage Regulation και Efficiency

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια εννέα ηλεκτρονικών φορτίων της Array (έξι 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του PC63I0005 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Με πολύ μικρά φορτία το PSU τα πήγε ιδιαίτερα καλά. Από τα 70W και πάνω το efficiency ξεπερνάει αρκετά το όριο του 80% φτάνοντας πολύ κοντά στο 86% με 90W φορτίο.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Το PSU είναι συμβατό με τις απαιτήσεις του ErP Lot 6 μιας και καταναλώνει πολύ λιγότερο από 1W σε standby κατάσταση.

Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Αρκετά καλό το efficiency και στα 5VSB. Εντύπωση μας προκάλεσε το γεγονός ότι με πλήρες φορτίο, 2.5A, φτάνει το 80%, μια ιδιαίτερα υψηλή αποδοτικότητα για το συγκεκριμένο rail.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PC63I0005 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τρία γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 70W.

Efficiency & Voltage Regulation Charts
Shuttle PC63I0005
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart





Μετρήσεις PSU#2, Ripple

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του PC63I0005. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.

To ripple στα minor rails (5V & 3.3V) είναι ιδιαίτερα χαμηλό. Στα +12V είναι χαμηλό επίσης αν και όχι από τα καλύτερα που έχουμε δει. Σε γενικές γραμμές πάντως το PSU τα πήγε πολύ καλά σε αυτές τις μετρήσεις.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.



Ripple Oscilloscope Screenshots
Shuttle PC63I0005
Full Load
+12V	5V	3.3V
CL2
+12V	5V	3.3V





Μετρήσεις 2D

Παρακάτω θα τρέξουμε αρκετά μετρο-προγράμματα για να δούμε τις επιδόσεις της CPU στην μητρική της Shuttle.

Σχεδόν καρμπόν οι επιδόσεις των τριών συστημάτων. Δυστυχώς δεν είχαμε κάποια ROG για να μπορούμε να συγκρίνουμε με την ελίτ των μητρικών.

Μετρήσεις USB/Sata

Μια σημαντική διαφορά μεταξύ SX79R5 και SZ77R5 είναι στις θύρες USB. Πιο συγκεκριμένα, ενώ το SX79R5 εφοδιάζεται με δύο USB3.0 controllers(συνολικά 4 ports) της Asmedia (ASM 1042) για να δώσει τις τέσσερις USB3.0, το SZ77R5 τις παρέχει natively από το Intel Z77 Express chipset το οποίο σαν σύνολο παρέχει τέσσερις USB3.0 και έως 10 USB2.0! Και στα δύο συστήματα έχουμε τέσσερα Sata ports τα οποία χωρίζονται σε δύο Sata 3GBps και δύο Sata 6GBps. Ο SSD που συνδέσαμε στην πρώτη Sata 6GBps θύρα του SZ77R5 ήταν ο γεμάτος G.Skill Phoenix EVO 115GB και για τα USB3.0 tests χρησιμοποιήσαμε το Akasa DuoDck 2S με τον επίσης γεμάτο ST3000DM001.

Μετρήσεις Sata 3 / USB3.0
ATTO/Sata3/Phoenix	CDM/Sata3/Phoenix	USB3.0/ST3000DM001





Άριστες σε κάθε περίπτωση οι επιδόσεις του USB3.0 στο SZ77R5, με το limit των περίπου 111MB να προέρχεται από το DuoDock 2S.



Όπως βλέπουμε και από τις μετρήσεις, οι επιδόσεις του SZ77R5 είναι άριστες και δεν υπολείπονται στο ελάχιστο ακριβότερων και πιο εξοπλισμένων μητρικών.

3DMarks, PCMarks

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα. Υπόψιν ότι για τα HDD tests χρησιμοποιήσαμε ξεχωριστό δίσκο από αυτό του συστήματος. Αναφερόμαστε στον C300 128GB της Crucial και ο οποίος ήταν άδειος για χάρη του τεστ.

Power Cunsumption, Temperatures, Noise Level

Σε αυτή τη σελίδα θα δούμε την κατανάλωση του SZ77R5 σε διαφορετικά σενάρια λειτουργίας, τις μέγιστες θερμοκρασίες που καταγράψαμε κατά τη διάρκεια των δοκιμών μας καθώς και τα επίπεδα θορύβου. Η θερμοκρασία χώρου μετρήθηκε στους 23°.

Όπως βλέπετε, σε σχέση με το SX79R5, το SZ77R5 είναι "τάφος" και full green. Λόγω μικρού TDP η παραγόμενη θερμότητα είναι μικρή(στα default πάντα) με αποτέλεσμα ο ανεμιστήρας να μένει στις περίπου 900-1000 στροφές σε κατάσταση idle κρατώντας το θόρυβο χαμηλά. Καλά τα νέα λοιπόν για τους HTPC users.

Επιπλέον, η κατανάλωση του i7-3770k σε συνδυασμό με αυτή της HD7970 δεν αρκούν για να φτάσουν το τροφοδοτικό ούτε στο μισό της απόδοσής του, αφήνοντας ενεργειακά και ηχητικά περιθώρια στο σύνολο του συστήματος.

Τέλος, μέσα από το bios έχετε τη δυνατότητα να θέσετε τον ανεμιστήρα του συστήματος σε πέντε διαφορετικά mode λειτουργίας: Ultra low speed, low speed, mid speed, full speed και smart fan speed. Το τελευταία προσαρμόζει την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία οπότε ενδεικνύεται ως επιλογή. Ακολουθεί ένας πίνακας με τον εκλυόμενο θόρυβο σε κάθε μια από τις παραπάνω επιλογές. Όπως θα δείτε σε full speed τα πράγματα αρχίζουν και σοβαρεύουν και ένα ζευγάρι ωτοασπίδες μπορεί να φανεί χρήσιμο!

Επιλέξτε full speed μόνο αν το PC βρίσκεται σε άλλο δωμάτιο, σπίτι ή χώρα και το τηλεχειρίζεστε ...

Shuttle Χ

Η αλήθεια είναι πως στο review του SX79R5 προβληματιστήκαμε με την απόφαση της Shuttle να διαθέσει ένα προϊόν με βάση ότι πιο ενεργοβόρο κυκλοφορεί αυτή τη στιγμή στην αγορά από την Intel. Το να στριμώξεις έναν δωδεκαπύρηνο και έως δύο κάρτες γραφικών σε ένα μικρό κύβο δημιουργεί μία ελαφρώς "αποπνικτική" κατάσταση, τόσο θερμοκρασιακά όσο και ενεργειακά.

Με γνώμονα τα παραπάνω, το SZ77R5 μοιάζει ένας πραγματικός παράδεισος επιλογών και ευελιξίας αφού μπορεί να στεγάσει από το πιο βασικό και "φθηνό" σύστημα, βασισμένο στο s1155 της Intel, έως έναν πραγματικό πύραυλο με τη χρήση κορυφαίων Parts όπως i7-3770k και, γιατί όχι, μιας nVidia TITAN!!!

Η Shuttle, συνεχίζοντας να μας εντυπωσιάζει με την άριστη δουλειά που κάνει στις μητρικές με τις οποίες εξοπλίζει τα XPCs, μας έδωσε ακόμη μια φορά καλύτερα αποτελέσματα από ότι αναμέναμε. Οι συνολικές επιδόσεις του μικρού SZ77R5 ήταν εφάμιλλες των καλυτέρων Intel Z77 based μητρικών που έχουμε δοκιμάσει και δεν έχει να ζηλέψει σε τίποτα εκτός των επιλογών υπερχρονισμού, σημείο στο οποίο υστερεί εσκεμμένα

Συμπερασματικά, το SZ77R5 αποτελεί τον "ελβετικό σουγιά" των συστημάτων, με πολύ καλή ποιότητα κατασκευής, μεγάλη ευκολία εγκατάστασης, πολύ μικρό όγκο, όμορφη και πρακτική σχεδίαση και πλήθος I/O ports.

Είτε είστε σε αναζήτηση ενός βασικού υπολογιστή ή ενός κομψού και πάνοπλου HTPC ή ενός πανίσχυρου Gaming Station δεν έχετε από το να επενδύσετε στο SZ77R5. Ο ελβετικός σουγιάς της Shuttle θα μεταμορφωθεί χωρίς δεύτερη σκέψη σε ότι θελήσετε!

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SZ77R5 της Shuttle είναι τα παρακάτω:

Πλεονεκτήματα

• Ποιότητα κατασκευής
• Απόλυτα ευέλικτο σύστημα
• Επαρκείς θύρες SATA 3/USB 3.0
• Ποικιλία I/O Ports
• Πολύ εύκολη συναρμολόγηση και επαρκές clearance στα εξαρτήματα του εσωτερικού
• Καλό τροφοδοτικό με υψηλό efficiency (για το rating του) και χαμηλό ripple

Μειονεκτήματα

• Το τροφοδοτικό έχει χαλαρό voltage regulation στα 3.3V, κακή απόδοση στα Crossload tests και δε διαθέτει sleeved καλωδιώσεις
• Αν και έχει υψηλό efficiency θα θέλαμε να υπάρχει, έστω και ως προαιρετική επιλογή, η δυνατότητα τοποθέτησης ενός Gold ή Platinum PSU

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το SZ77R5 είναι:
