Shuttle SX79R5 review

Αν υπάρχει μια εταιρία που έχει συνδέσει το όνομά της με Barebones και Small Form Factor PC's αυτή είναι η Shuttle. Μέσα από τις σελίδες του thelab έχουμε δει αρκετά δείγματα τις εταιρίας που από το 1983 εξειδικεύεται στην εν λόγω κατηγορία, προσφέροντας προτάσεις και λύσεις με απόδοση και αξιοπιστία που κυμαίνονται σε πολύ υψηλά επίπεδα.

Στη σημερινή δοκιμή έχουμε την ευκαιρία να σας παρουσιάσουμε το πρώτο παγκοσμίως Barebone σε μορφή κύβου για την πλατφόρμα LGA 2011 της Intel δια χειρός Shuttle με την ονομασία XPC Barebone SX79R5.

Εν συντομία, το SX79R5 υποστηρίζει την τελευταία γενιά επεξεργαστών Core i7 3xxx Sandy Bridge-E της Intel, με έως έξι hyperthreaded πυρήνες και 15MB μνήμης cache. Διαθέτει τέσσερις υποδοχές μνήμης που υποστηρίζουν συνολικά 32GB DDR3 στα 1600Mhz και επικοινωνούν μέσω quad-channel με τον επεξεργαστή, του οποίου παρέχουν επαρκές εύρος ακόμη και στις πιο απαιτητικές εφαρμογές. Το κομψό περίβλημα από αλουμίνιο προσφέρει χώρο για ένα οπτικό drive, δύο σκληρούς δίσκους 3.5"(για τους οποίους είναι δυνατή η διαμόρφωση σε RAID) ενώ παρέχονται και δύο θύρες mini-PCIe για την τοποθέτηση δίσκου mSATA-SSD ή κάποιας κάρτας δικτύου/BT. Το SX79R5 είναι επίσης εξοπλισμένο με δύο υποδοχές x16 PCI-E Rev 3.0 που επιτρέπουν στο χρήστη τη δημιουργία multimonitoring setup με έως και 16 οθόνες ή ένα ισχυρό σταθμό εργασίας με χρήση των τεχνολογιών CrossFire & SLi. Όλα τα παραπάνω τροφοδοτούνται από ένα μίνι τροφοδοτικό 500W με πιστοποίηση 80+ Bronze!

Οπότε, ας περάσουμε στα αναλυτικά χαρακτηριστικά του SX79R5.

Τεχνικά Χαρακτηριστικά

Τα τεχνικά χαρακτηριστικά του SX79R5 παραθέτονται στον παρακάτω πίνακα.

Το SX79R5 ακολουθεί το πρότυπο Shuttle Form Factor, ένα τύπο δημιούργημα της εταιρίας! Αν και ιδιαίτερα μικρό η επεκτασιμότητα και η συνδεσιμότητά του είναι κάθε άλλο παρά περιορισμένες. Εκτός των δύο native SATA 6.0Gb/s που δίνει το Intel X79, διαθέτει και δύο SATA 3.0GB/s καθώς και τέσσερις native θύρες USB 3.0. Όπως αναφέραμε και στην εισαγωγή, εξοπλίζεται με δύο θύρες x16 PCI-E Rev 3.0 αλλά με μόνο δύο PCIe power connectors που διαθέτει το PSU μην ελπίζετε σε high-end κάρτες γραφικών. Ούτως η άλλως, δεδομένου ότι τα συστήματα ψύξης των ισχυρών VGAs είναι dual slot, δεν θα χωρούσε δεύτερη στο μικρό Shuttle.

Τα τεχνικά χαρακτηριστικά του PSU (PC63I0005), το οποίο εξοπλίζει το SX79R5, παραθέτονται στον παρακάτω πίνακα.

Όπως βλέπετε το PSU είναι ιδιαίτερα ακριβό για τα κυβικά του και για αυτά που προσφέρει. Σε αυτό ευθύνεται βέβαια το ότι είναι ειδικό μοντέλο και κατασκευάζεται αποκλειστικά και μόνο για τα mini cases της Shuttle, οπότε αφού δεν υπάρχει μαζική παραγωγή είναι λογικό το κόστος να εκτοξεύεται. Ο μικρός, μόλις 50mm διάμετρο, ανεμιστήρας είναι σχετικά αθόρυβος. Τέλος το PSU εξοπλίζεται με όλες τις δυνατές προστασίες οπότε θα έχετε το κεφάλι σας ήσυχο. Η μέγιστη ισχύς των 500W, σύμφωνα με την Shuttle, αποδίδεται ακόμη και στους 50°C κάτι πολύ καλό μιας και μέσα σε ένα τόσο μικρό κουτί οι θερμοκρασίες αναμένεται να είναι υψηλές.

Στον επόμενο πίνακα παραθέτονται οι καλωδιώσεις του PSU.

Μεγάλη εντύπωση μας προκάλεσε το γεγονός ότι η main ATX καλωδίωση είναι 20pin και όχι 24pin. Βέβαια και η αντίστοιχη υποδοχή στη μητρική είναι 20pin. Επίσης από τη στιγμή που το συγκεκριμένο PSU κατασκευάζεται για τα SFF PC της Shuttle φέρει πολύ κοντές καλωδιώσεις. Μόνο η main ATX καλωδίωση είναι sleeved δυστυχώς. Όσον αφορά τις PCIe καλωδιώσεις τώρα, πιστεύουμε ότι τα 500W θα μπορούσαν να σηκώσουν άλλες δύο, έστω και 6pin. Αλλά από την άλλη δύο high-end VGAs ούτως ή άλλος δε χωράνε στη μητρική του Shuttle, εκτός και αν γίνει κάποια πατέντα στο σύστημα ψύξης. Τέλος, όλοι οι connectors χρησιμοποιούν AWG 18 καλώδια, την προτεινόμενη διάσταση δηλαδή σύμφωνα με το πρότυπο ATX.

Ο τελευταίος πίνακας παρουσιάζει τις δυνατότητες των επιμέρους rails του PSU.

Το μικρό PSU διαθέτει τρία 12V rails με το ένα από αυτά να είναι κατά 1A ισχυρότερο από τα υπόλοιπα. Όσο και αν ψάξαμε δεν μπορέσαμε να βρούμε τη μέγιστη συνδυασμένη ισχύ που μπορούν να δώσουν τα +12V. Επίσης τα 5VSB είναι επαρκή, με 2.5Α μέγιστη ισχύ, για την κατηγορία του PSU.

Συσκευασία και Περιεχόμενα

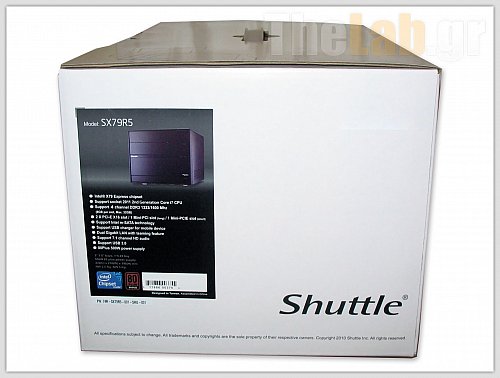

To SX79R5 έρχεται μέσα σε μία λιτή, μικρή, άσπρη συσκευασία. Στο πάνω μέρος υπάρχει ένα χερούλι για να διευκολύνει την μεταφορά. Από ότι φαίνεται η Shuttle θέλησε να κρατήσει ένα πολύ χαμηλό προφίλ εξού και η απουσία γραφικών και φανταχτερών σχεδίων στο εξωτερικό της συσκευασίας

Το περιεχόμενο της συσκευασίας προστατεύεται πολύ καλά και έτσι το μικρό barebone θα φτάσει στα χέρια σας σε άψογη κατάσταση, ανεξαρτήτως της όποιας κακομεταχείρισης δεχτεί από τις μεταφορικές εταιρίες (εκτός και αν αποφασίσουν να παίξουν rugby με αυτό).

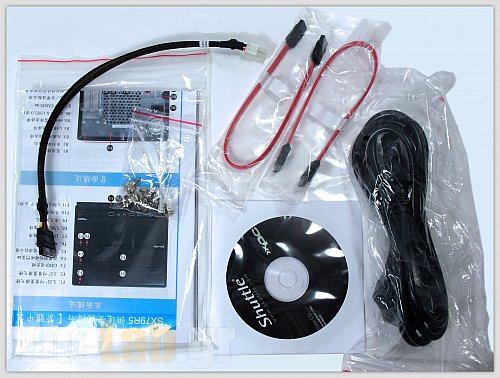

Τα συνοδευτικά είναι λιγοστά μιας και το SX79R5 έρχεται πλήρως συναρμολογημένο. Ένα καλώδιο τροφοδοσίας, έναν οπτικό δίσκο με τους drivers της μητρικής, ένα σωληνάριο με θερμοαγώγιμη πάστα, ένα καπάκι για το s2011, ένα καλώδιο τροφοδοσίας ρεύματος eSATA, δύο καλώδια SATA μικρού μήκους, για ευνόητους λόγους, καθώς και ένα σακουλάκι με βίδες αποτελούν τη φτωχή προίκα του μικρού Shuttle.

Εξωτερικό Μέρος SX79R5

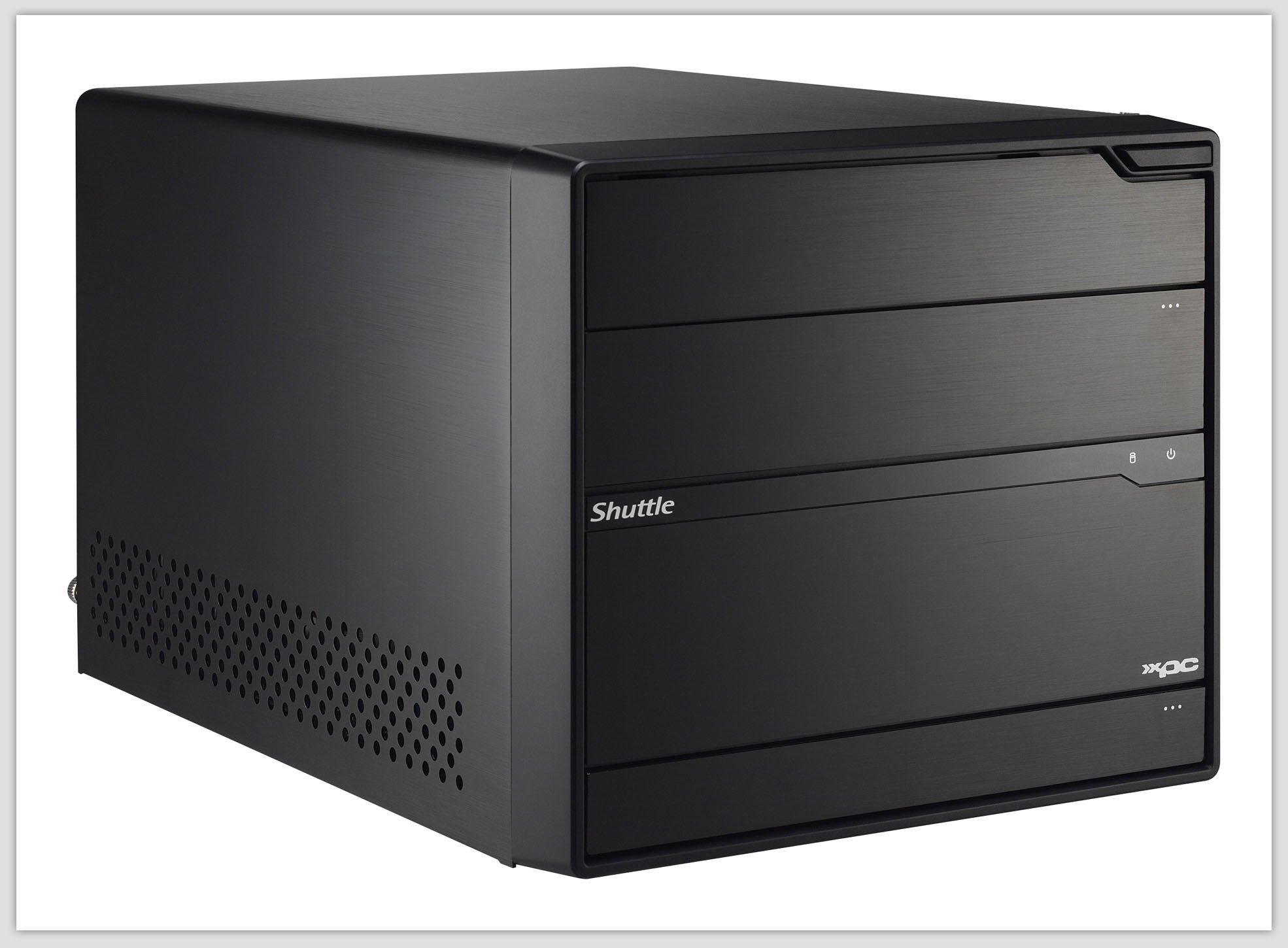

Μόλις πρώτο-αντικρίσαμε το SX79R5 εκπλαγήκαμε από τις ιδιαίτερα μικρές του διαστάσεις. Η Shuttle έκανε πραγματικά άριστη δουλειά σε αυτό τον τομέα και κατάφερε να τοποθετήσει ένα πανίσχυρο σύστημα μέσα σε ένα λιλιπούτειο case. Το θέμα είναι να δούμε τι θερμοκρασίες θα επικρατούν μέσα σε ένα τόσο μικρό case εξοπλισμένο με τόσο ενεργοβόρα υποσυστήματα.

Το SX79R5 είναι κατασκευασμένο εξολοκλήρου από αλουμίνιο το οποίο μάλιστα είναι πολύ καλά φινιρισμένο. Το μόνο σημείο στο οποίο χρησιμοποιείται συνδυασμός πλαστικού είναι η πρόσοψη η οποία πίσω από δύο push2open καλύμματα κρύβει επιμελώς τις μπροστινές θύρες εισόδου/εξόδου οι οποίες αποτελούνται από δύο USB 3.0 πόρτες, μία θύρα USB2.0, μία θύρα USB2.0 υψηλής ισχύος και είσοδο μικροφώνου/έξοδο ήχου (mini din). Η θύρα USB2.0 υψηλής ισχύος είναι μια απλή θύρα USB2.0 η οποία φέρει αναβαθμισμένη ασφάλεια ρεύματος(Fuse) για την ταχύτερη φόρτιση κινητών και φορητών συσκευών(Quick Charge USB Port).

Δίνεται η δυνατότητα αφαίρεσης της πρόσοψης εάν το θελήσετε και γίνεται πανεύκολα από τα εικονιζόμενα πλαστικά κλιπ.

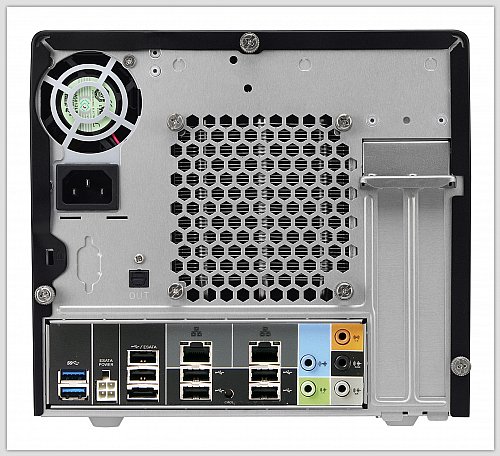

Στο πίσω μέρος του κουτιού συναντούμε μια μεγάλη γρίλια εξαερισμού, πίσω από την οποία διακρίνονται τα heatpipes της ψύκτρας του επεξεργαστή. Δίπλα ακριβώς από την παραπάνω γρίλια, στα αριστερά, βρίσκουμε και τον μικρό ανεμιστήρα του τροφοδοτικού.

Όλες σχεδόν οι I/O θύρες της μητρικής βρίσκονται ακριβώς κάτω από την κεντρική γρίλια εξαερισμού. Δίπλα ακριβώς διακρίνονται τα καλύμματα των δύο PCIe. Στην κάτω αριστερή γωνία του κεντρικού εξαερισμού βρίσκεται και θύρα για σύνδεση οπτικής ίνας. Από άποψη συνδέσεων το SX79R5 είναι πλήρες. Διαθέτει ακόμα και υποδοχή για σειριακή θύρα, κάτι που σχεδόν έχει εκλείψει(κακώς). Όπως μπορείτε να δείτε η μητρική του SX79R5 παρέχει πλήθος συνδέσεων: έξι USB 2.0 & δύο USB 3.0 θύρες (συν δύο USB 3.0 & ύο USB 2.0 στο μπροστινό μέρος), δύο θύρες ethernet, τροφοδοσία 4pin και υποδοχή για eSATA καθώς και θύρες για ήχο 7.1 και μικρόφωνο.

Εσωτερικό μέρος SX79R5

Ήρθε η ώρα να απαλλάξουμε το μικρό Shuttle από το εξωτερικό του κάλυμμα, το οποίο ασφαλίζεται από τρεις βίδες στο πίσω μέρος του και να δούμε αν η καλή εικόνα του εξωτερικού συνεχίζεται και στο εσωτερικό. Πρώτα όμως, μια ματιά στο μαυρο αλουμίνιο κατασκευής του καταλύματος το οποίο, όπως φαίνεται και στις εικόνες, έχει πάχος 1mm αλλά με πολύ καλή κατεργασία.

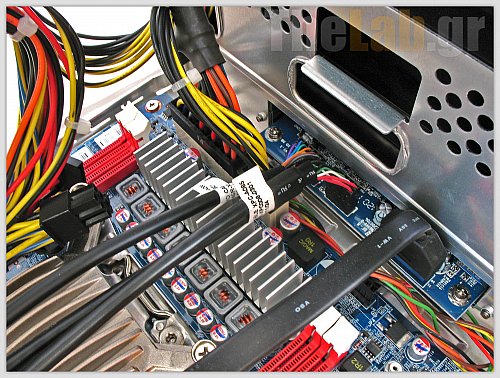

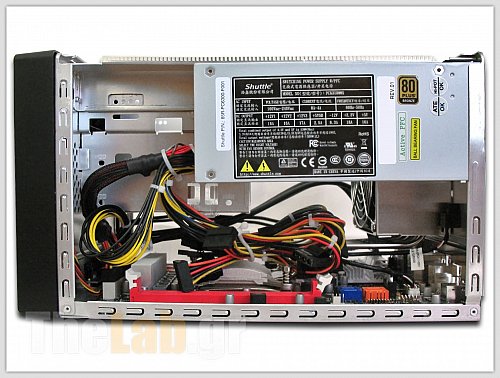

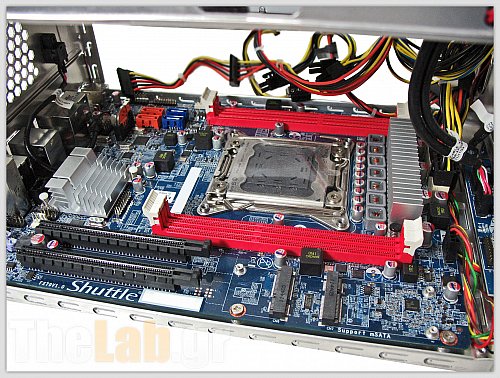

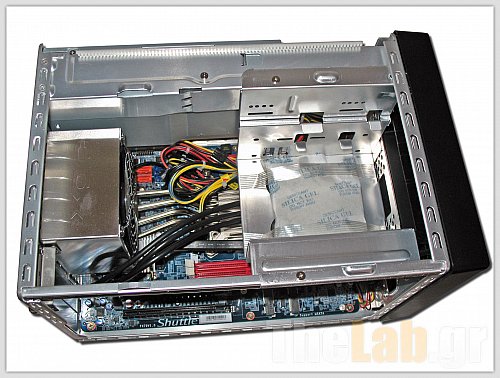

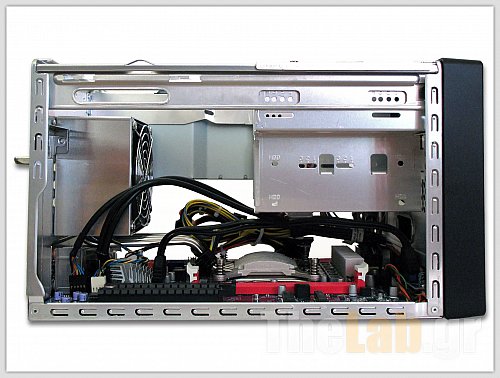

Ο διαθέσιμος χώρος του εσωτερικού είναι φυσικά περιορισμένος αλλά επικρατεί τάξη χάρη στο έξυπνο placement των επιμέρους θυρών της μητρικής από την κατασκευάστρια που επιτρέπει εύκολο cable management (τακτοποίηση καλωδίων). Η Shuttle έχει επίσης προσέξει το μήκος των καλωδίων τροφοδοτικού και θυρών ώστε και να καλύπτονται οι πιθανές διαδρομές στο εσωτερικό και να μη δημιουργούμε "μακαρονάδες" με αυτά που δεν χρησιμοποιήσαμε.

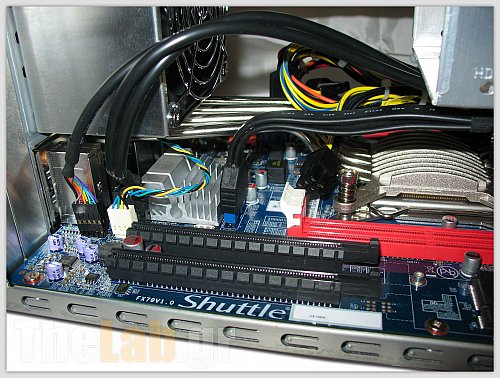

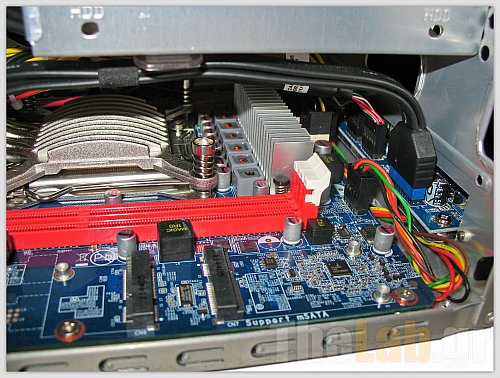

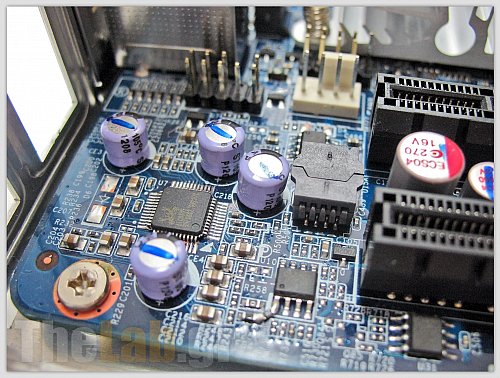

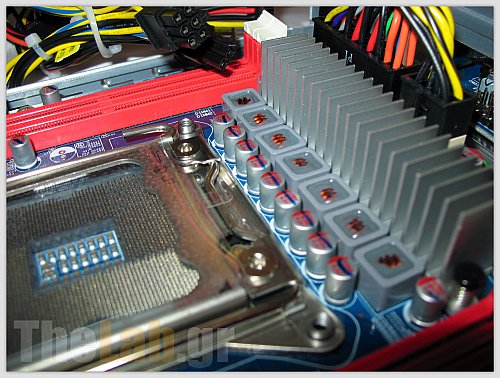

Η μητρική διαθέτει πυκνωτές στερεάς κατάστασης για αυξημένη μακροζωία και αντοχή στις υψηλές θερμοκρασίες, που αναμένεται να επικρατούν στο εσωτερικό του case. Το μόνο κομμάτι που χρησιμοποιούνται συμβατικοί film είναι γύρω από την κάρτα ήχου.

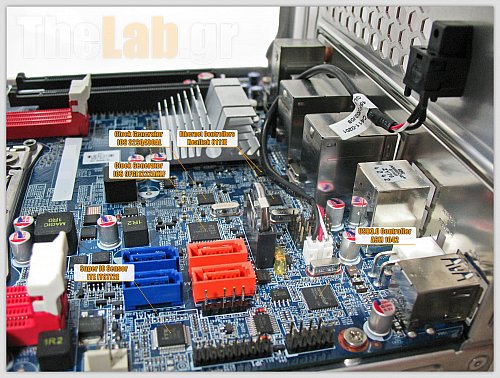

Μια σύνοψη μητρικής και λοιπών controllers του SX79R5 την εικόνα που ακολουθεί

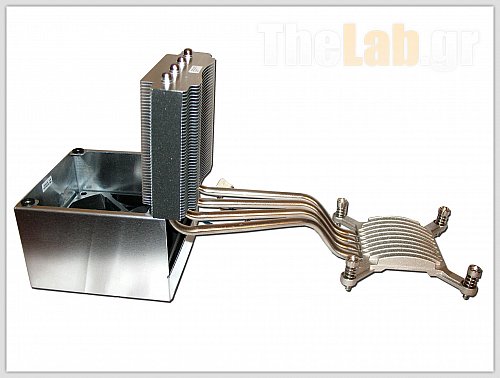

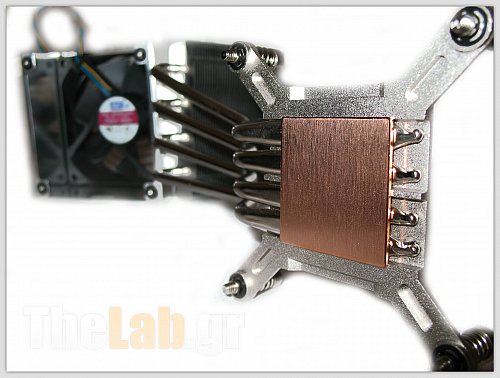

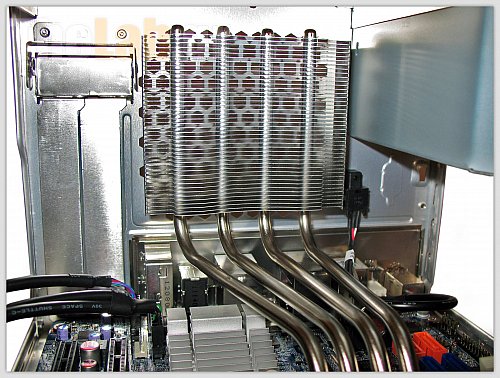

Η ψύκτρα του επεξεργαστή διαθέτει τέσσερα heatpipes τα οποία οδηγούνται στο πίσω μέρος του κουτιού και από εκεί με τη βοήθεια αλουμινένιων πτερυγίων και φυσικά ενός ανεμιστήρα αποβάλουν τη θερμοκρασία τους. Η τοποθέτηση της είναι πολύ εύκολη και το μόνο που έχετε να κάνετε είναι να βιδώσετε τις τέσσερις βίδες που τη συγκρατούν μέχρι τέρμα. Ο ανεμιστήρας αν και Hydro Bearing είναι αρκετά θορυβώδης και θα λέγαμε πως διαταράσσει την εικόνα του μικρού barebone.

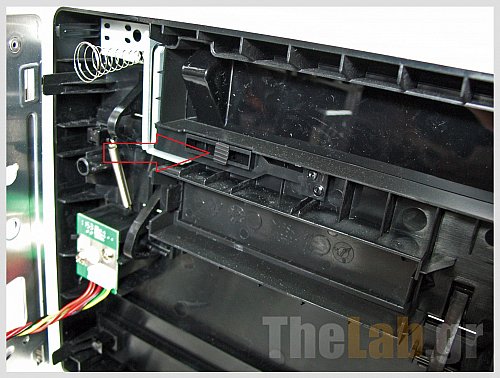

Οι δύο σκληροί δίσκοι (ή ένας και ένα floppy drive για τους λάτρεις της δισκέτας) και ο οπτικός οδηγός που υποστηρίζει το SX79R5 στερεώνονται σε μια μεταλλική, αποσπώμενη, βάση. Εντύπωση μας προκάλεσε το γεγονός ότι δεν υπάρχει ειδική θέση για δίσκους 2.5" (π.χ. SSDs). Πάραυτα, μπορούμε να τοποθετήσουμε βιδώνοντάς τον από τη μία πλευρά της βάσης όπως θα δείξουμε παρακάτω.

Εγκατάσταση Συστήματος

Ας περάσουμε τώρα στην εγκατάσταση των εξαρτημάτων. Το SX79R5 θα φιλοξενήσει τα ακόλουθα:

• CPU Intel i7-3930k
• VGA Nvidia 8800GT
• RAM 16GB Gskill ARES DDR3 2133MHz (4*4GB)
• SSD G.Skill Phoenix EVO 115GB
• HDD Hitachi 80GB
• DVD-RW LG

Όπως βλέπετε, αν εξαιρέσουμε τη σχετικά αδύναμη κάρτα γραφικών (μιας και περιμένουμε μέρα με τη μέρα να μας επιστρέψει η ΗD7970 για να την στριμώξουμε στο εσωτερικό του), όλα τα υπόλοιπα εξαρτήματα είναι αξιόλογα και θα χαρίσουν αξιοζήλευτες επιδόσεις στο μικρό, στο μάτι, SX79R5.

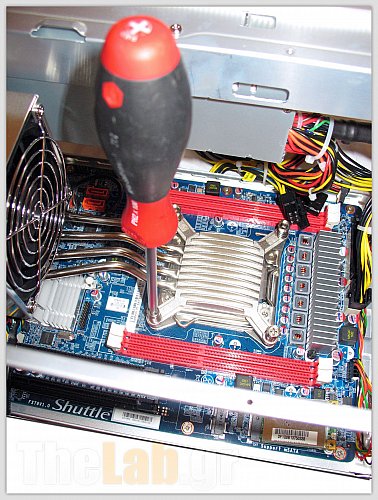

Ξεκινάμε με την αφαίρεση της ψήκτρας και την εγκατάσταση του επεξεργαστή.

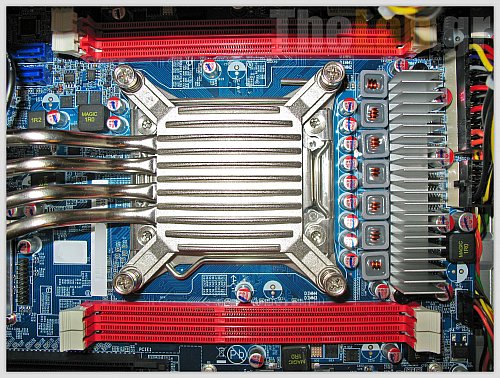

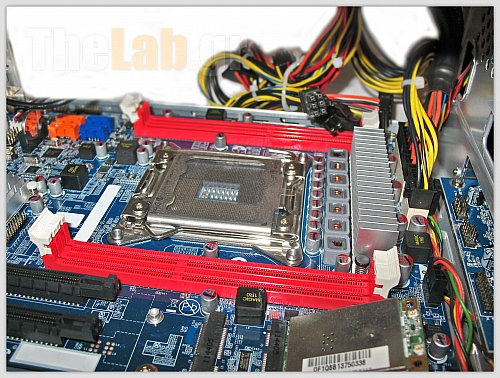

Η εικόνα που αντικρίσαμε με την αφαίρεση του συστήματος ψύξης ηταν η ακόλουθη.

Τα Pins του socket προστατεύονται από την εικονιζόμενη διαφανή μεμβράνη. Εντός του κουτιού με τα accessories παρέχεται και πλαστικό καπάκι για το socket αλλά μιας και το SX79R5 έρχεται με προ-τοποθετημένο το σύστημα ψύξης δεν κρίθηκε αναγκαία η εγκατάστασή του. Στις εικόνες βλέπουμε επίσης τα coils τροφοδοσίας του επεξεργαστή, την ψήκτρα των mosfet καθώς και την mini-PCIe WiFi card που τοποθετήσαμε στην full length m-PCie.

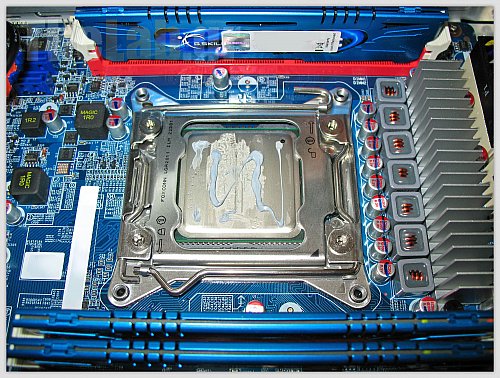

Η εγκατάσταση του επεξεργαστή έγινε πανεύκολα και χρησιμοποιήθηκε η παρεχόμενη θερμοαγώγιμη, αγνώστων λοιπών στοιχείων.

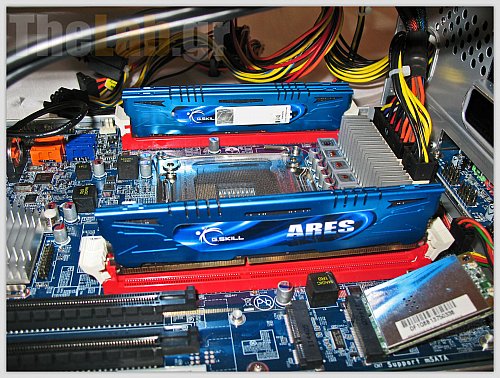

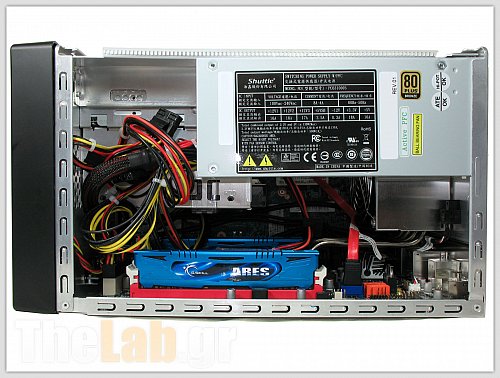

Σειρά είχαν οι G.Skill ARES. 16GB σε ένα σύστημα μικρότερο απο το κουτί της CoolerMaster Hyper 612S!!!

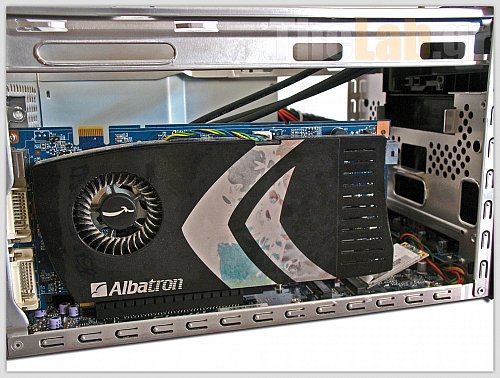

Η 8800GT φαίνεται μικρή μέσα στο SX79R5. Ανυπομονούμε να στριμώξουμε εκεί μέσα την HD7970. Προσοχή με τα dual slot coolers των VGA's. Το barebone μπορεί να δεχτεί δύο κάρτες γραφικών αλλά με σύστημα ψύξης single slot.

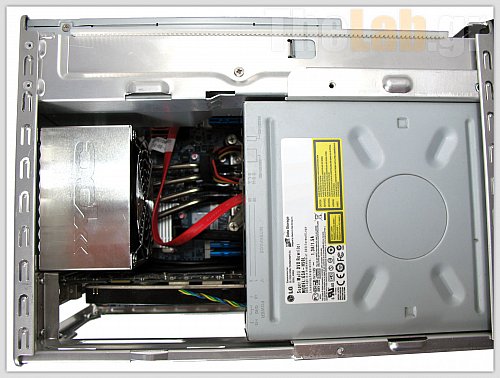

Οι δίσκοι και το DVD-RW εγκατεστημένα. Ο SSD έχει βιδώσει "μονόπατα".

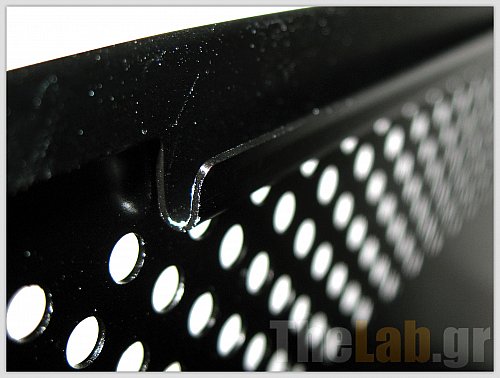

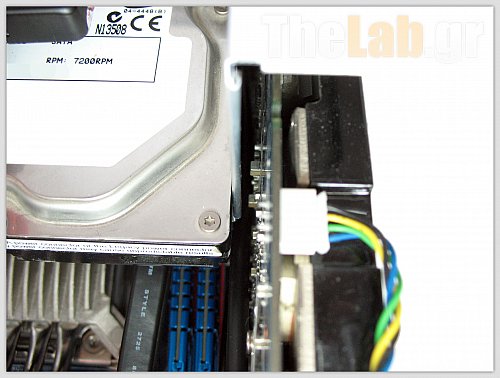

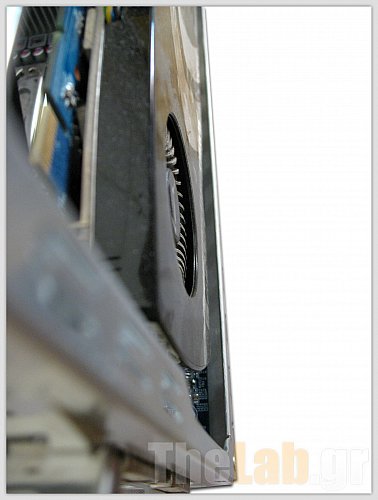

Την προσοχή σας παρακαλώ. Έχετε το νου σας στο κενό μεταξύ συρμού και αποβάθ.... εεε εννοώ μεταξύ βάσης δίσκων/οπτικών και κάρτας γραφικών γιατί από την "προβληματική" πλευρά δεν υπάρχει κάποιο είδος μόνωσης. Η εικόνα εξηγεί καλύτερα.

Τοποθετούμε τα καλώδια δεδομένων και τροφοδοσίας ώστε να κουμπώσουμε τη βάση των σκληρών.

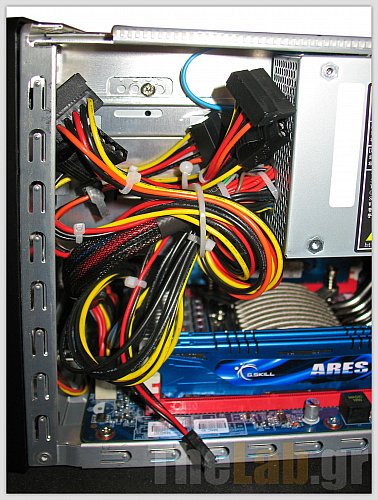

Τα καλώδια που περίσσεψαν μπορούμε να τα μαζέψουμε πανεύκολα στο χώρο μπροστά από το τροφοδοτικό. Μπράβο στην Shuttle για τους έξυπνους χώρους.

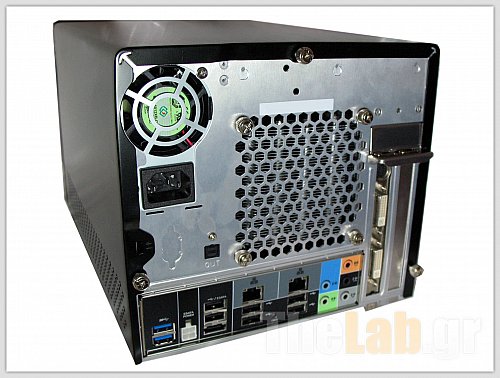

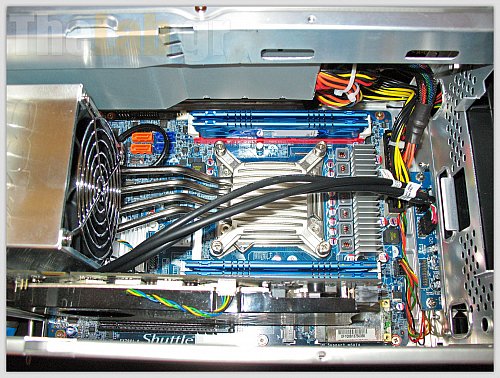

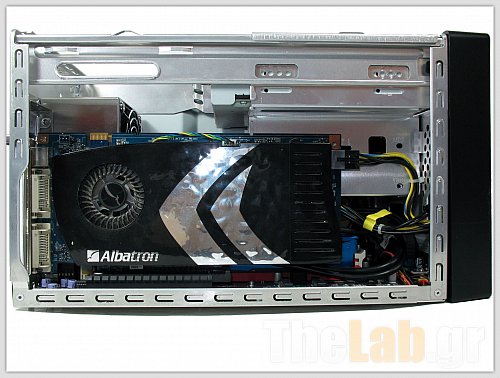

Τέλος, τοποθετούμε τη μεταλλική βάση των δίσκων/οπτικών και το σύστημά μας είναι έτοιμο!

To BIOS του SX79R5

Ας ρίξουμε τώρα και μια ματιά στο BIOS της μητρικής του SX79R5. Είναι εσκεμμένα απλοϊκό και εύκολο στη χρήση διότι η Shuttle έχει περιορίσει τις επιλογές λόγω SFF. Η αλήθεια είναι πως το ασφυκτικό περιβάλλον ενός Mini pc δεν ενδείκνυται για υπερβολές και για χάριν αξιοπιστίας θυσιάζεται μέρος των δυνατοτήτων του μηχανήματος.

Καταρχάς το BIOS προέρχεται από την AMI και μας ήρθε στην version 1.05. Άμεσα αναβαθμίσαμε την έκδοση 1.07 η οποία είναι και η τρέχουσα τη στιγμή που γράφονται αυτές οι γραμμές. Στην αρχική εικόνα βλέπουμε το System Overview. Στη συνέχεια, στα Advanced Settings βρίσκεται το πιο ενδιαφέρον μέρος. Εκεί συναντούμε τις επιλογές για το CPU/IDE/USB configuration.

Από την επιλογή HardWare Health μπορείτε να ρυθμίσετε την ταχύτητα του ανεμιστήρα της ψήκτρας, της CPU, σε 5 modes: Smart Fan mode, Ultra-low speed, low speed, mid speed και full speed (αν αντέχουν τα αυτιά σας). Προτείνουμε να το αφήσετε στην default επιλογή (Smart) όπου οι στροφές ρυθμίζονται ανάλογα με τη θερμοκρασία του επεξεργαστή.

Μέσω της επιλογής Frequency Mode Configuration μπορείτε να επεμβείτε στην τάση του επεξεργαστή και των μνημών καθώς και στους χρονισμούς τους. Στην πράξη το μενού περιορίζεται σε διακοσμητικό ρόλο αφού τα hardcoded Power/Temperature Limits και οι ουσιαστικές δυνατότητες που δίνονται στον τελικό χρήστη δεν επιτρέπουν τίποτα περισσότερο από τα defaults. Για το τέλος αφήσαμε το καλύτερο. Μην ψάξετε για επιλογές ρύθμισης των timmings των μνημών. Στο 1.07 τουλάχιστον δεν υπάρχουν

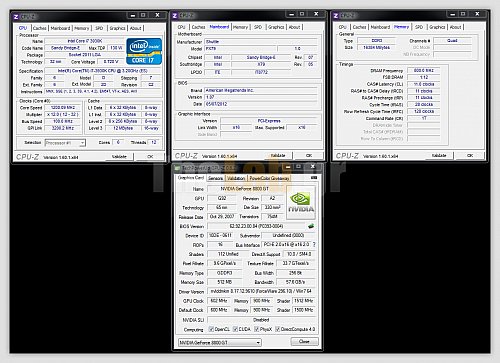

Τέλος, μια εικόνα και πληροφορίες εντός Windows απο τα settings που επέτρεπε το bios της Shuttle.

Μια ματιά στο PSU

Ο κατασκευαστής του τροφοδοτικού είναι η FSP Group, ένας από τους μεγαλύτερους OEM (Original Equipment Manufacturer) τροφοδοτικών.

Το PSU αριθμεί διαστάσεις 5.5 x 8,2 x 20 εκατοστά και ακολουθεί ένα ιδιαίτερο form factor, συμβατό μόνο με τα προϊόντα της Shuttle. Το περίεργο σχήμα του, με το μικρότερο πάχος μέχρι τη μέση περίπου, εξυπηρετεί στο να χωνεύει σωστά η βάση των σκληρών δίσκων και να μη βρίσκουν οι βίδες επάνω του.

Ο ανεμιστήρας, παρόλο τα μόλις 50mm διάμετρο, είναι σχετικά ήσυχος. Κατασκευάζεται από την Protechnic και το μοντέλο του είναι MGA-5012XB-O20 (12V, 0.24A).

Οι καλωδιώσεις είναι ιδιαίτερα κοντές και μόνο η main ATX είναι sleeved. Κρίμα, τόσα λεφτά κοστίζει το συγκεκριμένο PSU δεν μπορούσαν να κάνουν sleeve και τις υπόλοιπες καλωδιώσεις.

Ανοίγοντας το λιλιπούτειο PSU διακρίνουμε ότι το εσωτερικό του είναι ιδιαίτερα πυκνοκατοικημένο, πράγμα φυσικό αφού σε τόσο μικρό όγκο πρέπει να χωρέσουν 500W ισχύος.

Το πρώτο μέρος του transient φίλτρου βρίσκεται ακριβώς πίσω από την υποδοχή AC και περιλαμβάνει δύο Υ πυκνωτές. Λίγο πιο μακρυά βρίσκουμε δύο πηνία, έναν Χ και δύο Υ πυκνωτές και ένα MOV. Τι έκπληξη να βρούμε MOV σε FSP τροφοδοτικό, όπως φαίνεται η Shuttle το απαίτησε μιας και η FSP συνηθίζει να αφαιρεί το συγκεκριμένο εξάρτημα από τις υλοποιήσεις της.

Υπάρχουν δύο γέφυρες ανόρθωσης οι οποίες ψύχονται από μία ψύκτρα. Στη συνέχεια συναντούμε το APFC mosfets και την boost diode, το APFC choke και τον κύριο πυκνωτή εξομάλυνσης. Αυτός είναι ένας Teapo (105°C, 450V, 220μF).

Στο δευτερεύον μέρος χρησιμοποιείται semi-synchronous design μιας και την παραγωγή των +12V αναλαμβάνουν mosfets και την παραγωγή των minor rails Schottky Barrier Rectifiers (SBRs). Για τα +12V υπάρχουν δύο AOT480L mosfets και για τα 5&3.3V τέσσερα 30V45CT SBRs. Επίσης η παρουσία δύο toroidal chokes δείχνει ότι χρησιμοποιείται group regulation design για την παραγωγή των rails, κάτι που θα επιφέρει χαμηλές επιδόσεις στα crossload tests.

Όλοι οι πυκνωτές στο δευτερεύον προέρχονται από την Nippon Chemi-Con και τη Rubycon και είναι χαρακτηρισμένοι για ως 105°C, ότι καλύτερο δηλαδή.

Μετρήσεις PSU#1, Voltage Regulation και Efficiency

Όλες οι μετρήσεις θα πραγματοποιηθούν με τη βοήθεια εννέα ηλεκτρονικών φορτίων της Array (έξι 3711 με 300W έκαστο και τρία 3710 με 150W το καθένα), ενός παλμογράφου DS1M12 (Stingray) της USB-Instruments, ενός θερμομέτρου που μπορεί να παρακολουθήσει 2 θερμοκρασίες ταυτόχρονα και έχει τη δυνατότητα καταγραφής των μέγιστων-μικρότερων τιμών, ενός Fluke 175, ενός επαγγελματικού power meter (Instek GPM-8212) και ενός ξύλινου κουτιού που παίζει το ρόλο του Hot Box.

Οι πρώτες δοκιμές θα μας δείξουν το πόσο σταθερές είναι οι τάσεις του PC63I0005 (voltage regulation) και σε τι επίπεδα κυμαίνεται η αποδοτικότητά του (efficiency). Το φορτίο που θα δοκιμάσουμε αντιστοιχεί σε 20%, 40%, 50%, 60%, 80% και 100%, του συνολικού μέγιστου φορτίου που μπορεί να διαχειριστεί το PSU. Επίσης, θα γίνουν και δύο επιπλέον δοκιμές όπου πρώτα θα ζορίσουμε έντονα τα 3.3V και 5V rails και στα 12V το φορτίο θα είναι μόλις 2Α και μετέπειτα θα κάνουμε ακριβώς το αντίθετο, με το φορτίο στα 12V να αγγίζει το μέγιστο που μπορεί να διαχειριστεί το συγκεκριμένο rail.

Αναγκαστικά δοκιμάσαμε το PSU εκτός hotbox μιας και η 20pin καλωδίωση είναι πολύ κοντή και μετα βίας έφτανε μέχρι την αντίστοιχη υποδοχή του power board ακόμη και με το PSU στον αέρα (κυριολεκτικά). Όπως βλέπετε το efficiency είναι ιδιαίτερα ικανοποιητικό για ένα απλό 80 Plus Bronze PSU. Επίσης το voltage regulation στα +12V είναι πολύ καλό, στα 5V είναι πολύ κοντά στο 3% αλλά στα 3.3V ξεφεύγει αρκετά. Τέλος, οι επιδόσεις στα cross load tests δεν ήταν ιδιαίτερα καλές μιας και ανταποκρίνονται στη συμπεριφορά ενός μέτριου group regulated design. Ποιο συγκεκριμένα όταν πιέζουμε τα +12V ανεβαίνει ιδιαίτερα υψηλά η τάση στα 5V και όταν τραβάμε πολλά Amps από τα 5V τα +12V ξεπερνούν το άνω όριο των 12.6V.

Στις επόμενες δοκιμές θα δούμε σε τι επίπεδα κυμαίνεται το efficiency του PC63I0005 σε πολύ μικρά φορτία τα οποία είναι αρκετά μικρότερα από το 20% της συνολικής του ισχύς, το μικρότερο ποσοστό φορτίου δηλαδή που ορίζει το πρότυπο 80 Plus. Τα φορτία που θα δοκιμάσουμε είναι 40, 70 και 90W.

Με πολύ μικρά φορτία το PSU τα πήγε ιδιαίτερα καλά. Από τα 70W και πάνω το efficiency ξεπερνάει αρκετά το όριο του 80% φτάνοντας πολύ κοντά στο 86% με 90W φορτίο.

Στον πιο κάτω πίνακα παραθέτονται η κατανάλωση και οι τάσεις των rails όταν το PSU βρίσκεται σε κατάσταση idle (σε λειτουργία αλλά χωρίς φορτίο), καθώς και η κατανάλωση όταν το PSU βρίσκεται σε κατάσταση standby (χωρίς φορτίο στα 5VSB).

Το PSU είναι συμβατό με τις απαιτήσεις του ErP Lot 6 μιας και καταναλώνει πολύ λιγότερο από 1W σε standby κατάσταση.

Παρακάτω παραθέτονται τα αποτελέσματα της αποδοτικότητας των 5VSB. Το πρότυπο ATX προτείνει (προσοχή δεν απαιτεί) η αποδοτικότητα στα 5VSB με 100mA, 250mA και >=1Α φορτίο να είναι μεγαλύτερη ή ίση από 50%, 60% και 70% αντίστοιχα.

Αρκετά καλό το efficiency και στα 5VSB. Εντύπωση μας προκάλεσε το γεγονός ότι με πλήρες φορτίο, 2.5A, φτάνει το 80%, μια ιδιαίτερα υψηλή αποδοτικότητα για το συγκεκριμένο rail.

Ακολουθούν μερικά γραφήματα. Στο πρώτο διακρίνεται το efficiency του PC63I0005 σε μικρά φορτία και σε φορτία αντίστοιχα του 20-100% (tests#1-6) της μέγιστης ισχύς του. Στα επόμενα τρία γραφήματα φαίνονται οι τάσεις των κύριων rails, που καταγράφηκαν στα tests#1-6 και στο τελευταίο γράφημα διαγράφεται η παρέκκλιση αυτών (σε ποσοστό %) σε σχέση με τις τιμές των τάσεων με φορτίο 70W.

Efficiency & Voltage Regulation Charts
Shuttle PC63I0005
EFFICIENCY
12V Rail Chart	5V Rail Chart
3.3V Rail Chart	Voltage Variations Chart





Μετρήσεις PSU#2, Ripple

Στις επόμενες μετρήσεις θα δούμε τα επίπεδα ripple που υπάρχουν στις DC τάσεις του PC63I0005. Τα όρια είναι 120mV για τα +12V και 50mV για τα 5V και 3.3V.

To ripple στα minor rails (5V & 3.3V) είναι ιδιαίτερα χαμηλό. Στα +12V είναι χαμηλό επίσης αν και όχι από τα καλύτερα που έχουμε δει. Σε γενικές γραμμές πάντως το PSU τα πήγε πολύ καλά σε αυτές τις μετρήσεις.

Ακολουθούν μερικά screenshots από τις μετρήσεις ripple.

Ripple Oscilloscope Screenshots
Shuttle PC63I0005
Full Load
+12V	5V	3.3V
CL2
+12V	5V	3.3V





Μετρήσεις 2D

Παρακάτω θα τρέξουμε αρκετά μετροπρογράμματα για να δούμε τις επιδόσεις της CPU στην μητρική της Shuttle. Να σημειώσουμε εδώ ότι δεν έγινε υπερχρονισμός μιας και τα hardcoded power & temperature limits του bios ήταν οριακά και οτιδήποτε πέρα των defaults οδηγούσε σε throttling. Άλλωστε δε νομίζουμε ότι κάποιος που ασχολείται με το overclocking θα επενδύσει σε ένα SX79R5.

Οι επιδόσεις από CPU και RAM είναι οι αναμενόμενες, υψηλές δηλαδή. Μπορεί το SX79R5 να διαθέτει πολύ μικρό όγκο και να φαντάζει αδύναμο στα μάτια πολλών, αλλά με ένα i7-3930k και 16GB μνήμης ανταγωνίζεται άνετα οποιοδήποτε μεγάλο PC.

Μετρήσεις USB/Sata

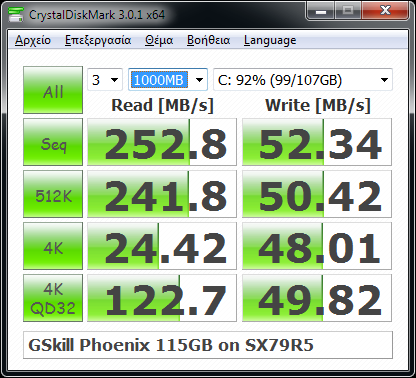

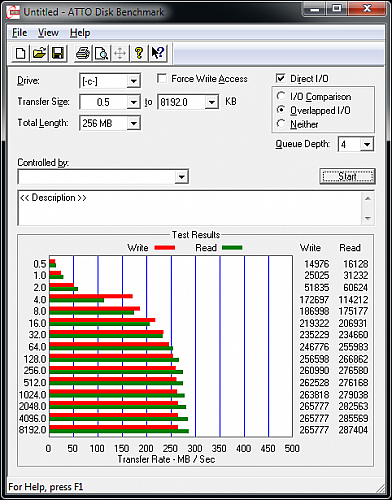

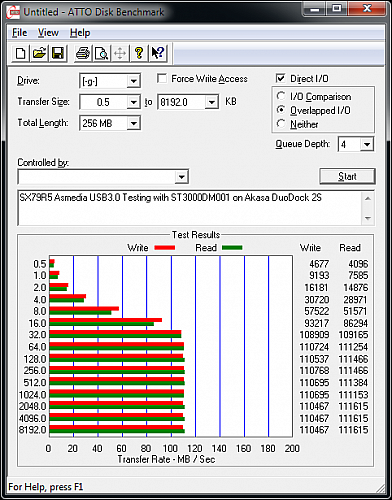

Ας δούμε τις επιδόσεις του μικρού Shuttle που εφοδιάζεται με δύο USB3.0 controllers(συνολικά 4 ports) της Asmedia (ASM 1042) και τέσσερις Sata ports από το Intel X79 Express chipset, οι οποίες χωρίζονται σε δύο Sata 3GBps και δύο Sata 6GBps. Ο SSD που συνδέσαμε στην πρώτη Sata 6GBps θύρα του SX79R5 ήταν ο γεμάτος G.Skill Phoenix EVO 115GB που είναι ένας Vertex2 στα χρώματα της G.Skill και για τα USB3.0 tests χρησιμοποιήσαμε την εξωτερική θήκη της Akasa, DuoDck 2S με τον επίσης γεμάτο ST3000DM001.

Όπως βλέπουμε και από τις μετρήσεις, οι επιδόσεις του SX79R5 είναι άριστες και δεν υπολείπονται στο ελάχιστο ακριβότερων και πιο εξοπλισμένων μητρικών.

3DMarks, PCMarks

Και περνάμε στα συνθετικά που τεστάρουν όλο το σύστημα. Υπόψιν ότι για τα HDD tests χρησιμοποιήσαμε ξεχωριστό δίσκο από αυτό του συστήματος. Αναφερόμαστε στον C300 128GB της Crucial και ο οποίος ήταν άδειος για χάρη του τεστ.

Games

Συνέχεια στις μετρήσεις μας με τα παιχνίδια.

Και τώρα μπορείτε να τρίψετε τα μάτια σας. Το SX79R5 πιο γρήγορο από την R4F! Να είναι θέμα μικρότερων traces μεταξύ PCIe slot & επεξεργαστή; Να είναι θέμα bios; Όπως και να έχει δίνει το προβάδισμα στο μικρό Shuttle.

Μικρότερες διαφορές στο Late Game View αν και ίδια εικόνα με το Unit Benchmark.

Ακόμα ένα benchmark που το SX79R5 σφάζεται με τη R4F.

Παρόμοια εικόνα και στο Lost Planet 2 αν και η διαφορά στα 2560 είναι υπέρ της Rampage.

Πλέον θα έχετε συνηθίσει να βλέπετε τo SX79R5 μπροστά έτσι; Ακόμα ένα παιχνίδι που η shuttle θα έπρεπε να είναι περήφανη για το μικρό της Barebone.

Επιτέλους η τύχη γυρίζει για την Rampage, αν και ο i7-3930k μένει πίσω από τον i7-3770k, η οποία περνάει με αισθητή διαφορά το SX79R5 στις υψηλές αναλύσεις.

Ίδια αποτελέσματα με το Resident Evil και το Dirt3. Επιτέλους οι ισορροπίες επανήλθαν με την Rampage να δείχνει τα δόντια της.

Τελευταίο στις μετρήσεις μας το F1 2011. Αν και πολύ κοντά οι δύο μητρικές, η Rampage επικρατεί.

Power Cunsumption, Temperatures, Noise Level

Σε αυτή τη σελίδα θα δούμε την κατανάλωση του SX79R5 σε διαφορετικά σενάρια λειτουργίας, τις μέγιστες θερμοκρασίες που καταγράψαμε κατά τη διάρκεια των δοκιμών μας καθώς και τα επίπεδα θορύβου.

Όπως βλέπετε μόνο ήσυχο δεν μπορεί να χαρακτηριστεί το SX79R5, το αντίθετο μάλιστα κάνει πολύ αισθητή την παρουσία του ιδιαίτερα όταν ζοριστεί. Λογικά, δεδομένης της προϊστορίας της Shuttle, περιμέναμε πολύ μικρότερο εκλυόμενο θόρυβο. Δυστυχώς όμως ο ισχυρός επεξεργαστής και η ζεστή κάρτα γραφικών δε συντελούν σε κάτι τέτοιο. Ειδικά ο ανεμιστήρας της ψύκτρας του επεξεργαστή δούλευε συχνά σε υψηλές στροφές, παίρνοντας μας τα αυτιά (και τα νεύρα μαζί μιας και βγάζει έναν υψηλής συχνότητας θόρυβο).

Τέλος, μέσα από το bios έχετε τη δυνατότητα να θέσετε τον ανεμιστήρα της ψύκτρας της CPU σε πέντε διαφορετικά mode λειτουργίας: Ultra low speed, low speed, mid speed, full speed και smart fan speed. Το τελευταία προσαρμόζει την ταχύτητα του ανεμιστήρα ανάλογα με τη θερμοκρασία οπότε ενδεικνύεται ως επιλογή. Ακολουθεί ένας πίνακας με τον εκλυόμενο θόρυβο σε κάθε μια από τις παραπάνω επιλογές. Όπως θα δείτε σε full speed τα πράγματα αρχίζουν και σοβαρεύουν και ένα ζευγάρι ωτοασπίδες μπορεί να φανεί χρήσιμο!

Επιλέξτε full speed μόνο αν το PC βρίσκεται σε άλλο δωμάτιο, σπίτι ή χώρα και το τηλεχειρίζεστε...

Super Fun Factor

Αν και γενικά δεν είμαστε φανατικοί του silent computing, ο ανεμιστήρας του SX79R5 αποτελεί το βασικό του μειονέκτημα. Βεβαίως μπορείτε να τον αλλάξετε όποτε επιθυμήσετε αλλά εάν θέλετε να μην προβείτε σε κάτι τέτοιο απλά τοποθετήστε το κάπου χαμηλά σε ένα γραφείο ή σε κάποιο ράφι που όμως θα αερίζεται καλά. Η μικρή σχετικά ψήκτρα κάνει μια χαρά τη δουλειά της και σε συνδυασμό με τα καλά thermals των SBe κρατάνε τον επεξεργαστή σε πολύ καλές, για το μέγεθος, θερμοκρασίες.

Όσον αφορά τα υπόλοιπα τώρα, από επιδόσεις CPU και RAM είδαμε καλύτερα αποτελέσματα από ότι αναμέναμε. Η Shuttle έχει κάνει πολύ καλή δουλειά στο bios του SX79R5(εξαιρουμένων των δυνατοτήτων overclocking και άλλων minor bugs/παραλήψεων) και τα Turbo modes του επεξεργαστή είναι αρκετά aggressive χαρίζοντάς του σε επιδόσεις. Όσον αφορά τις επιδόσεις 3D, αυτές είναι ανάλογες φυσικά της κάρτας γραφικών που θα χρησιμοποιήσετε και δεδομένου ότι υπάρχουν 2 PCIe connectors (ένας 8pin και ένας 6pin) μπορείτε να εξοπλίσετε το SX79R5 ακόμη και με μια HD7970 δημιουργώντας ένα δυνατό gaming PC. Βέβαια για δεύτερη high-end κάρτα γραφικών ούτε λόγος να γίνεται μιας και εκτός από τους δύο PCIe connectors δεν υπάρχει και χώρος για να τοποθετηθεί.

Συμπερασματικά, το SX79R5 προσφέρεται σε σχετικά* υψηλή τιμή αλλά με τη σειρά του προσφέρει κορυφαία ποιότητα κατασκευής, μεγάλη ευκολία στην εγκατάσταση, πολύ μικρό όγκο, όμορφη και πρακτική σχεδίαση και πλήθος I/O θυρών συμπεριλβανωμένων και δύο USB 3.0 θυρών στο μπροστινό του μέρος. Τελειώνοντας την παρουσίαση, για άλλη μια φορά να τονίσουμε ότι το βασικότερο πρόβλημα του SX79R5 είναι ο υψηλός θόρυβος λειτουργίας. Αν αυτός ήταν κατά 10dBA μικρότερος, σε όλο το φάσμα, ακόμη και με αυτή τη τιμή πιστεύουμε ότι πολλοί χρήστες που ψάχνουν για μικρά, κομψά και πανίσχυρα PC θα το προτιμούσαν.

*Αν κάνετε ένα breakdown των parts του και προσπαθήσετε να το κατασκευάσετε μόνοι σας, πάνω κάτω τα ίδια λεφτά βγαίνει μιας και τα μέρη του s2011 είναι ακριβά.

Συνοπτικά τα πλεονεκτήματα / μειονεκτήματα του SX79R5 Pro της Shuttle είναι τα παρακάτω:

Πλεονεκτήματα

• Ιδιαίτερα υψηλή ποιότητα κατασκευής
• Υψηλές επιδόσεις σε πολύ μικρό όγκο. Μπορεί να δεχτεί μέχρι και έναν i7-3960X CPU (αν αντέχει η τσέπη σας) ή και μια HD7970/GTX680
• Εξοπλίζεται με θύρες SATA 3 και USB 3.0
• Πλήθος I/O ports
• Πολύ εύκολη συναρμολόγηση μιας και όλα σχεδόν είναι προ-τοποθετημένα
• Εμφάνιση
• Συνοδεύεται από ένα καλό τροφοδοτικό με υψηλό efficiency (για το rating του) και χαμηλό ripple

Μειονεκτήματα

• Σχετικά υψηλή τιμή
• Αν και οι SBe έχουν αρκετά καλή θερμική συμπεριφορά για εξαπύρηνοι, η επιλογή ενός Intel Z77 με κάποιον SB/IB θα ταίριαζε καλύτερα στο συγκεκριμένο barebone, μιας και αναπτύσσουν μικρότερες θερμοκρασίες ενώ δεν υπολείπονται επιδόσεων.
• Ο μικρός ανεμιστήρας της ψήκτρας του επεξεργαστή εκλύει υψηλό θόρυβο και γίνεται ανυπόφορος μετά από κάποιο διάστημα, ακόμη και όταν το speedstep της Intel έριχνε τη συχνότητα λειτουργίας του επεξεργαστή
• Το τροφοδοτικό έχει χαλαρό voltage regulation στα 3.3V, κακή απόδοση στα Crossload tests και δε διαθέτει sleeved καλωδιώσεις
• Αν και έχει υψηλό efficiency θα θέλαμε να υπάρχει, έστω και ως προαιρετική επιλογή, η δυνατότητα τοποθέτησης ενός Gold ή Platinum PSU

Δεδομένου όλων των παραπάνω, η βαθμολογία που αποσπά το SX79R5 είναι:

Ευχαριστούμε θερμά τη Shuttle για τη διάθεση του δείγματος.
