Άλλο ένα Shuttle έφτασε πριν λίγο καιρό στην πόρτα μας. Την Shuttle την έχω σε μεγάλη εκτίμηση σαν εταιρεία κυρίως λόγο ποιότητας και αντοχής στον χρόνο. Το πρώτο μου Shuttle ήδη μετράει 7-8 χρόνια συνεχόμενης λειτουργίας, το δεύτερο έχει κυριαρχήσει στο σαλόνι κι έχει γίνει το HTPC μου και αυτό που μόλις έλαβα από ότι φαίνεται θα αντικαταστήσει τον υπάρχον σύστημα με τον γερασμένο πλέον Q6600. Πρόσφατα είδαμε και τον μεγαλύτερο αδερφό του σε ένα review από τον Άρη, το SX58H7 Pro. Αρκετά όμως με την ιστορία, αυτό που θα δούμε σήμερα είναι το νεότερο μοντέλο της Shuttle, το XPC Barebone SH67H3, το οποίο βασίζεται στην πλατφόρμα Sandybridge της Intel.
Πιο συγκεκριμένα, "φοράει" το Intel H67 Express chipset (με το διορθωμένο B3 stepping), υποστηρίζει επεξεργαστές Core i3/i5/i7 και εώς 16GB DDR3 RAM. Ας περάσουμε όμως να δούμε αναλυτικά όλα τα χαρακτηριστικά του.
Τεχνικά Χαρακτηριστικά
Τα τεχνικά χαρακτηριστικά του SH67H3 παραθέτονται στον παρακάτω πίνακα.
| Χαρακτηριστικά Shuttle SH67H3 | |
| FORM FACTOR | Shuttle Form Factor |
| PROCESSOR |
Socket 1155 (LGA 1155) supports next generation of Intel Core i3 / i5 / i7 desktop processors with up to 95W TDP
|
| CHIPSET |
Intel® H67 Express (Codename: Cougar Point)
Intel® HD Graphics 2000/3000 integrated in the processor |
| MEMORY |
4 x 240pin DDR3 DIMM slots,4GB per DIMM(Max 16GB)
Support Triple channel DDR3 1066/1333MHz |
| AUDIO |
Realtek ALC888
7.1 channel High Definition Audio |
| ETHERNET |
Realtek 8111E 10Mb/s,100Mb/s,1Gb/s operation
Support Wake-ON-LAN function |
| STORAGE INTERFACE |
2x Serial ATA rev. 3.0, max. 6 Gbit/s (onboard)
2x Serial ATA rev. 2.0, max. 3 Gbit/s (onboard) 2x External Serial ATA rev. 2.0, max. 3 Gbit/s (1x front, 1x rear) Supports Intel Rapid Storage Technology (Raid 0/1/5/10, JBOD) |
| ONBOARD CONNECTORS |
2x USB 2.0 (one set with 2x5 pins) 1x RS232 (2x5 pins)
2x fan connectors (4 pins and 3 pins) Audio AUX input CIR/Infrared (1x3 pins) GPIO (1x5 pins) |
| FRONT PANEL |
Microphone input
Headphone output 2x USB 3.0 External Serial ATA 3 Gb/s (eSATA) + USB 2.0 Combo Power button Power indicator (LED) Hard disk drive indicator (LED) Reset button |
| BACK PANEL |
HDMI rev. 1.3 (supports digital audio)
DVI-I (supports analog VGA with optional adapter) 4x USB 2.0 2x USB 3.0 GigaBit LAN (RJ45) 8-ch Audio line-out (2x rear/front, bass/center, surround/back) Audio Line-in External Serial ATA (eSATA 3Gb/s) Digital Audio: optical S/PDIF output Clear CMOS button optional: Serial port (RS-232) |
| DIMENSIONS | 323(L) x 208(W) x 196(H) mm (w/foot rubber) |
| PSU |
300 Watt mini PSU, AC input voltage: 100~240V
80 PLUS® certified (80% or greater energy-efficient) Active PFC circuit (Power Factor Correction) ATX main power connectors: 2x10 and 2x2 pins Graphics power connector: 6 pins |
| ACCESSORIES |
XPC Multi-Language User Guide XPC DVD Driver (include Adobe Reader 8.1) I.C.E Technology CPU heat-pipe Cables: (2) SATA cable (pre-install) (1) 1 set 4pin to SATA power cable (1) Power cord Others: Screws Heatsink Compound |
| EXPANSION SLOT |
1x PCI-Express x16 v2.0 slot (PEG, for graphics cards only)
1x PCI-Express x1 v2.0 slot 1x Mini-PCI-Express x1v2.0 slot (for the optional WLAN module) Supports Dual-slot (double-width) graphics cards - in this case the second PCI-Express slot will be occupied. A 6 pin power connector is available for the graphics card. If a discrete graphics card is used, the onboard graphics will be deactivated. |
| ΕΓΓΥΗΣΗ | 2 χρόνια |
| ΤΙΜΗ |
Προτεινόμενη Λιανική: 239€ (+ ΦΠΑ)
|
Έχει τα πάντα και συμφέρει! Υποστήριξη μέχρι Intel i7 2600k, onboard VGA με HDMI σε περίπτωση που δεν θέλετε να βάλετε έξτρα κάρτα, δύο θύρες Sata3, 4 USB 3 και υποστήριξη dual slot VGA μέχρι την AMD 6970 2GB και την nVidia GTX580.
| Πίνακας Rails Shuttle PC6100 | |||||||
| Rail | 3.3V | 5V | 12V1 | 12V2 | 5VSB | -12V | |
| Μέγιστη ισχύς | Amps | 12 | 15 | 16 | 16 | 2 | 0.3 |
| Συνολική μέγιστη ισχύς (W) | 300 | ||||||
Το τροφοδοτικό μπορεί να φαίνεται μικρό αλλά είναι αρκετό ισχυρό για να τροφοδοτίσει επαρκώς το σύστημα της δοκιμής. Σε περίπτωση που ανησυχείτε για το αν θα φτάσει, η Shuttle έχει ένα πολύ εύχρηστο εργαλείο για να βρείτε την συνολική κατανάλωση. Μην ανησυχείτε όμως αν βγει παραπάνω μιας κι η Shuttle έχει προνοήσει και για αυτό και προσφέρει ένα μεγαλύτερο τροφοδοτικό των 500w.
Φωτογραφίες
Ξεκινάμε με το κουτί του το οποίο δεν είναι τίποτα ιδιαίτερο, άσπρο με ένα αυτοκόλλητο στο πλάι που λέει τα χαρακτηριστικά του.
Το Shuttle μας είναι πολύ καλά προστατευμένο μέσα στα αφρολεξ ώστε να φτάσει ένα κομμάτι στον προορισμό του.
Τα συνοδευτικά λίγα, ένα καλώδιο ρεύματος, μια θερμοαγώγιμη πάστα που καλύτερα να την αποφύγετε, quick start guide σε διάφορες γλώσσες, μερικές βίδες και τέλος το CD με τους οδηγούς και το software.

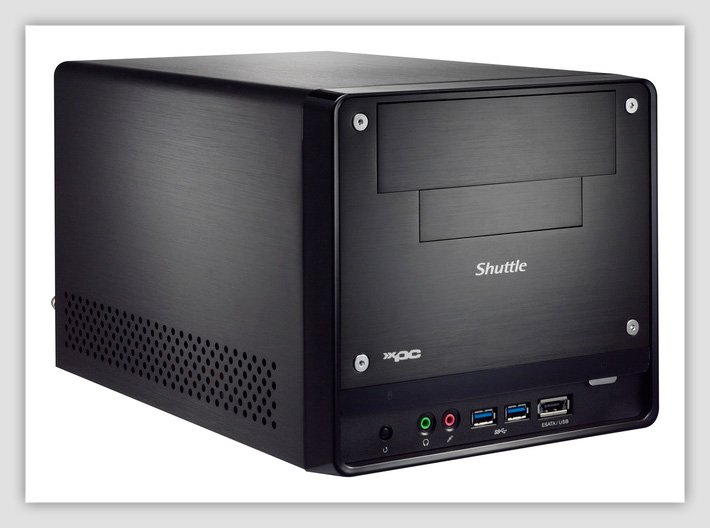

Κλασσικός σχεδιασμός Shuttle ο οποίος δε μαγνητίζει τα βλέμματα αλλά δεν ενοχλεί κιόλας. Στην πρόσοψη υπάρχουν δύο USB3 υποδοχές, μία e-Sata/USB2, audio και mic, το κουμπί εκκίνησης και το reset.
Το πίσω μέρος περιλαμβάνει μία DVI υποδοχή, μία HDMI, τέσσερα USB 2.0, δύο USB 3.0, e-Sata, Gigabit Lan κι υποδοχές για 7.1 audio. Υπερπλήρες το μικρό.
Ας περάσουμε στα εσώψυχα του. Η Shuttle μας προειδοποιεί να μην εγκαταστήσουμε CPU με κατανάλωση πάνω από 95Watt, στα όρια δηλαδή για τον i7 2600k. Εμείς θα εγκαταστήσουμε έναν i5 2500k.
Το μικρό αλλά παντοδύναμο τροφοδοτικό.
Με τις μνήμες και τον CPU εγκαταστημένο. Οι μπλε χρώματος Sata υποδοχές είναι οι 3.0.
Και με το I.C.E. ή αλλιώς Integrated Cooling Engine συνδεδεμένο, ούτε για καρμπυρατέρ να ήταν. Δεν είναι τίποτα άλλο από ένα φαντεζί όνομα για την λύση που διάλεξε η Shuttle ώστε ο CPU μας να μένει όσο πιο πολύ γίνεται σε φυσιολογικές θερμοκρασίες.
H 4870 μια χαρά χώρεσε. Τα πράγματα όμως άρχισαν να στενεύουν επικίνδυνα.
Κι αυτό είναι το module που κάθονται οι δίσκοι κι οι οπτικές συσκευές. Θεωρητικά χωράει ένα cd/dvd rom και δύο δίσκους. Μιας και δεν χρειάζομαι κάποια οπτική συσκευή το Shuttle μας χώρεσε δύο 3.5" δίσκους και δύο 2.5". Ομορφιές!
To BIOS του SH67H3
Ας δούμε μερικές εικόνες από το βασισμένο BIOS του μικρού Shuttle.
Η μεγάλη απογοήτευση ήρθε όταν αντίκρυσα οτί δεν υπάρχουν καθόλου επιλογές για Overclocking. Γενικώς το BIOS του είναι φτωχό χωρίς πολλές επιλογές. Μπορούμε να ορίσουμε σε τι mode θα παίζουν οι Sata πόρτες μας, RAID, IDE ή AHCI και μπορούμε να επιλέξουμε και πόση μνήμη θα καταναλώνει η onboard κάρτα γραφικών. H onboard VGA απενεργοποιείται αυτόματα όταν εγκαταστήσουμε μία VGA και δεν υπάρχει επιλογή ώστε να τρέχουν κι οι δύο ταυτόχρονα.
Μετρήσεις SH67H3 2D
Ας περάσουμε και στις μετρήσεις να δούμε τι κάνει το καμάρι μας. Στα περισσότερα διαγράμματα θα δείτε και την σύγκριση με τον μεγαλύτερο αδερφό του SX58H7 το οποίο βέβαια είχε τον αρκετά ισχυρότερο i7-960 εγκατεστημένο.
Μικρό μόνο στο μάτι το Shuttle μας. Τα νούμερα κάνουν αρκετά μεγαλύτερα desktops να κρύβονται. Περιττό να αναφέρω ότι το SH67H3 μας ήταν βράχος σταθερότητας, πώς θα μπορούσε να μην ήταν άλλωστε αφού τρέχει και στα default.
Μετρήσεις 3D
Η ATi 4870 μπορεί να έχει τα χρόνια της, αλλά με τον συνδυασμό i5 2500k και 4GB DDR3 μπορεί όχι απλά να υποστηρίξει όλα τα νέα παιχνίδια, αλλά να τα παίξει και σε υψηλές -σχετικά- αναλύσεις.
Το 3DMark με την 4870..
Και με την onboard.. Μπορεί το σκορ να φαίνεται (και να είναι) τραγικό, αλλά η Intel GMA HD3000 κατάφερε να παίξει αξιοπρεπώς σε 720p ανάλυση και τα γραφικά στο medium το νέο Duke Nukem, σιγά το βαρύ παιχνίδι θα μου πείτε και με το δίκιο σας. Η onboard κάρτα δεν είναι όμως φτιαγμένη για gaming, είναι όμως τέλεια αν σκοπεύετε να κάνετε το Shuttle σας HTPC μιας και υποστηρίζει HDMI 1.4a για 3D και 1080p hardware playback. Συνεχίζουμε με μερικά παιχνίδια με την 4870 πάντα πάνω.
Δεν πρόκειται να σπάσουμε ρεκόρ, αλλά τουλάχιστον μπορούμε να παίξουμε ότι παιχνίδι κυκλοφορεί χωρίς ιδιαίτερα προβλήματα.
Ανακεφαλαίωση, συμπεράσματα, επίλογος και βαθμολογία
Θόρυβος-θερμοκρασίες: Το SH67H3 είναι ένα μικρό barebone με μεγάλη μηχανή όμως. Αν κι όλα είναι πυκνοκατοικημένα δεν υπάρχει πρόβλημα θερμοκρασιών με τον i5 2500k και η μέγιστη τιμή που είδαμε τρέχοντας linpack ήταν 64C. Ο ανεμιστήρας του είναι θορυβώδης όταν τρέχει στο full. Ή μάλλον είναι τόσο ενοχλητικός που πρέπει να πάτε σε άλλο δωμάτιο. Ευτυχώς μόνο τρέχοντας linpack τον ακούσαμε τόσο δυνατά. Κατά τη διάρκεια των υπόλοιπων benchmark αλλά κι εν ώρα Crysis 2 (με τα νέα textures
) ήταν ήσυχος ή μάλλον η VGA υπερκάλυπτε τον θόρυβο που κάνει. Σε idle/μέσα στα windows δεν ακουγόταν καθόλου, μάλιστα δεν καταλαβαίνεις ότι έχεις ένα ολόκληρο PC δίπλα σου στα 50 εκατοστά. Ίσως με πιο ζεστό CPU να ακούγεται περισσότερο.
Συμπέρασμα 1ο: Αν θέλετε να το έχετε πάνω στο γραφείο, δεν θα αντιμετωπίσετε κανένα πρόβλημα εκτός αν τρέχετε linpack όλη μέρα.
Επιδόσεις: Οι επιδόσεις του με άφησαν πλήρως ικανοποιημένο. Ο Sata2 controller δούλεψε απροβλημάτιστα όπως επίσης κι οι USB 3.0 και το Shuttle ήταν βράχος σταθερότητας σε όλη την διάρκεια των δοκιμών. Επίσης με την υποστήριξη dual slot καρτών μπορείτε να εγκαταστήσετε high end κάρτες γραφικών κι αν ανησυχείτε για το μικρό τροφοδοτικό η Shuttle προσφέρει (όχι δωρεάν δυστυχώς) ένα μεγαλύτερο. Κι αν έχετε άγριες ορέξεις ή είστε λάτρεις του virtualization η υποστήριξη μέχρι και 16GB RAM θα σας ευχαριστήσει δεόντως.
Συμπέρασμα 2ο: Το SH67H3 θα σας βγάλει ασπροπρόσωπο ότι κι αν του "πετάξετε" πάνω.
Τιμή: Συνήθως η τιμή είναι αγκάθι για τα Shuttle, αλλά δε γίνεται να τα έχουμε όλα, το ότι πληρώνεις παίρνεις ισχύει και σε αυτήν την περίπτωση. Όμως η τιμή του δεν είναι τόσο απαγορευτική αυτή τη φορά. H προτεινόμενη λιανική του είναι στα 285ευρώ τα οποία σας αγοράζουν ένα μικρό κουτί, μία μητρική κι ένα τροφοδοτικό. Δεν είναι τραγικό το νούμερο αν αναλογιστούμε ότι χρειαζόμαστε περίπου τα ίδια χρήματα για λύσεις εκτός Shuttle. Στο skroutz αυτή τη στιγμή το φθηνότερο στην Ελλάδα είναι στα 290ευρώ.
Συμπέρασμα 3o: Λίγο πιο ακριβό από τον ανταγωνισμό, αλλά πληρώνεις ποιότητα.
Love story: Είναι με μερικά προϊόντα ρε παιδί μου που υπάρχει αυτό το κλικ. Το βλέπεις, το θέλεις, το σετάρεις και δε θέλεις να κάτσεις να γράψεις το review γιατί παίζεις μαζί του τον τελευταίο μήνα. Το Shuttle είναι τέτοια περίπτωση, απροβλημάτιστο, γρήγορο, ήσυχο και μου έδωσε κάμποσα FPS παραπάνω από τον Q6600 στο Crysis 2, μια ομορφιά.
Μειονεκτήματα: Έλλειψη επιλογών για overclocking. Θα ήθελα να τον πάω στα 4G τον 2500k αλλά τι να κάνουμε.
The end..
Μετά από όλα αυτά η βαθμολογία που παίρνει το μικρό Shuttle είναι:
Εδώ τέλειωσε άλλο ένα review. Ευχαριστούμε θερμά την Shuttle για τη διάθεση του δείγματος.
Κωνσταντίνος (DJD) Μιχαλίτσης
