Scythe Kaze Master Flat Review

Η Ιαπωνική εταιρία Scythe είναι γνωστή στο χώρο της ψύξης επεξεργαστών. Μετά τα πρόσφατα reviews των Ashura αλλά και Mugen 4 ήρθε ο καιρός να δοκιμαστούν και άλλα προϊόντα της εταιρίας.

Γυρνάμε σελίδα, αφήνουμε τις ψύκτρες στο Jalapeno και ήρθε ο καιρός να δοκιμάσουμε κάποιους fan controllers για τα κουτιά μας.

Η εταιρία -όπως θα δούμε και στη συνέχεια- μας έστειλε αρκετά από τα προϊόντα της και ευχόμαστε μέσα από αυτές τις παρουσιάσεις να δούμε -γιατί όχι- ακόμα περισσότερα.

Σήμερα πάνω στο πάγκο μας εξετάζεται ένας "φινετσάτος" fan controller της εταιρίας, ο Kaze Master Flat, o οποίος πέρα από το να ελέγξει τις στροφές των ανεμιστήρων, θα μπορέσει να μας δώσει και μετρήσεις θερμοκρασιών από τα διάφορα εξαρτήματα στο εσωτερικό του κουτιού μας.

Χαρακτηριστικά

Αρχικά ας ρίξουμε μια ματιά στα χαρακτηριστικά του σημερινού προϊόντος τα οποία παρατίθενται στη παρακάτω φωτογραφία.


Η τιμή του Scythe Kaze Master Flat στον Ελλαδικό χώρο -τη στιγμή που γράφεται το παρόν review- είναι 41,00 ευρώ, συμπεριλαμβανομένου του ΦΠΑ.

Συσκευασία και περιεχόμενα

Η συσκευασία είναι από σκληρό χαρτόνι, με πολλά γραφικά επάνω της και φαίνεται παραπάνω από απλά ικανή, ώστε να προφυλάξει από χτυπήματα το προϊόν μέχρι αυτό να φτάσει στα χέρια του αγοραστή.

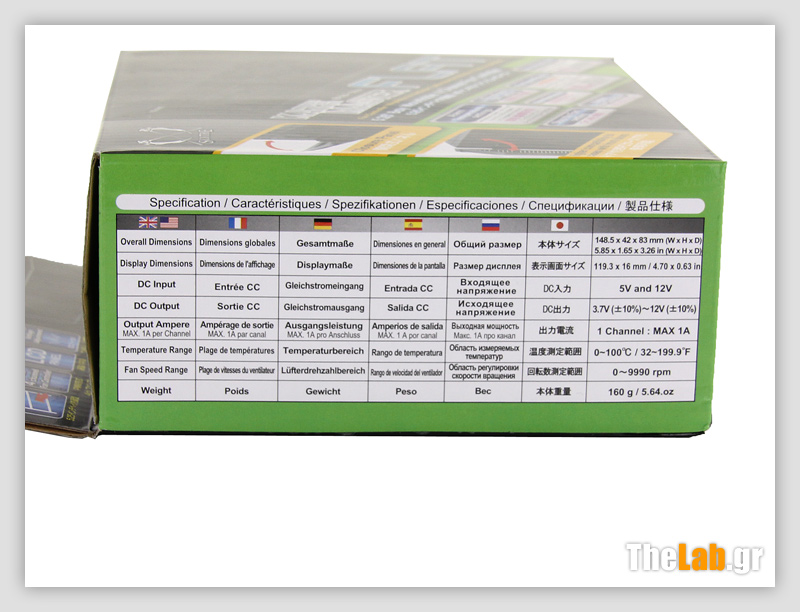

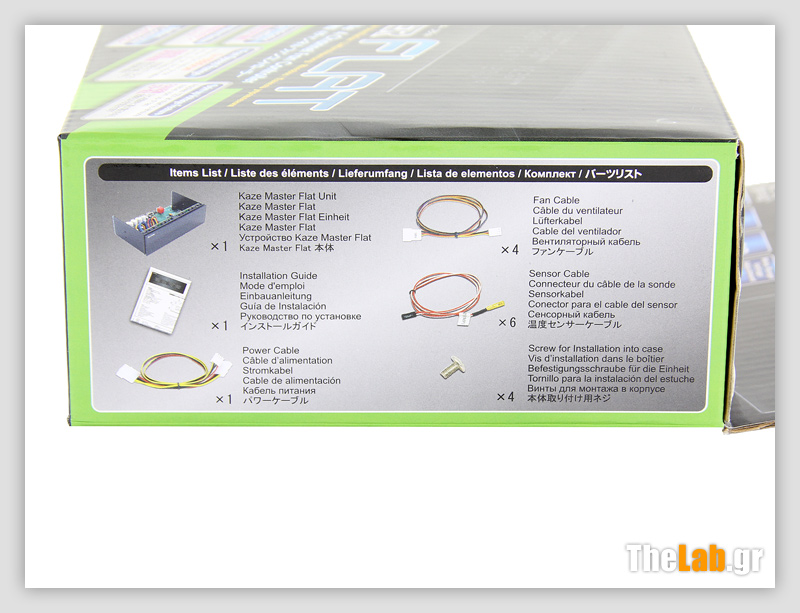

Στα δύο πλαϊνά της συσκευασίας βλέπουμε κάποια από τα χαρακτηριστικά του προϊόντος, με σημαντικότερο τo μέγιστο ρεύμα του ενός Ampere ανά κανάλι, αλλά και τι θα βρούμε μέσα της.

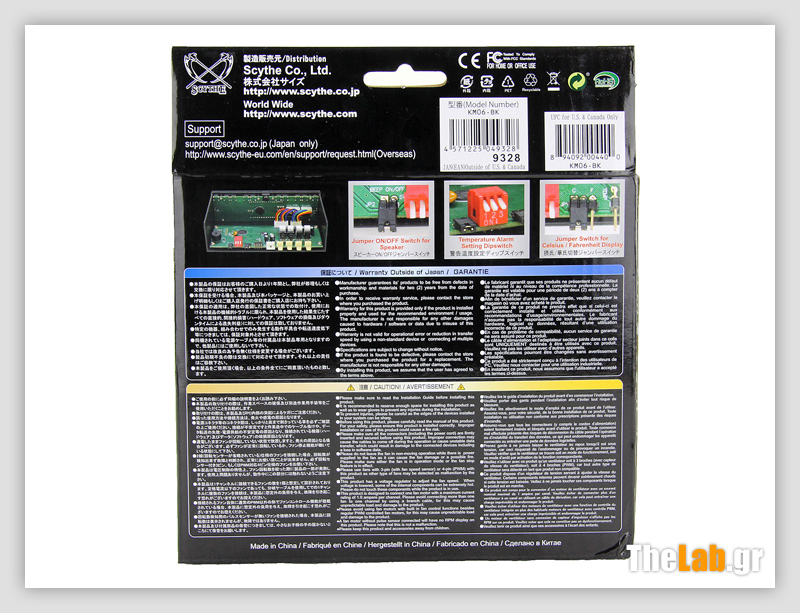

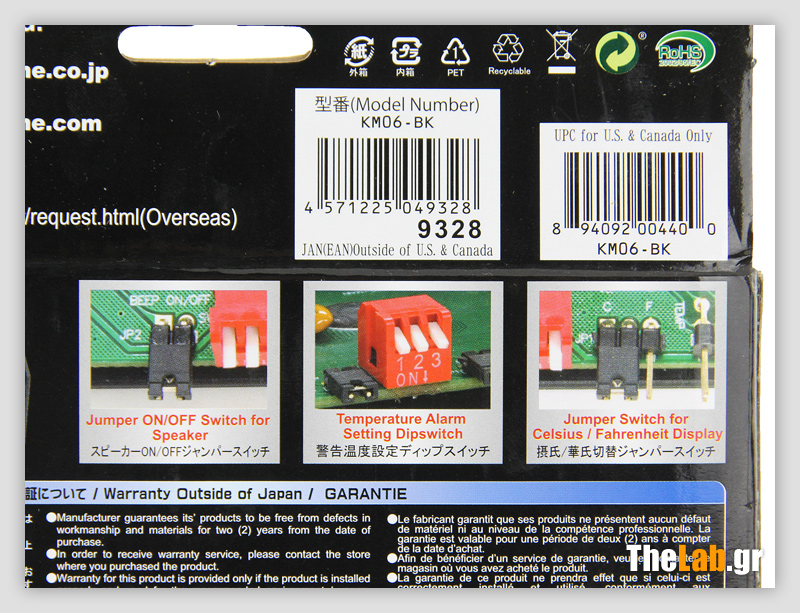

Στο πίσω μέρος παίρνουμε αρκετές πληροφορίες για τις λειτουργίες του Scythe Kaze Master Flat. Γίνεται μια μικρή ανάλυση των διαφόρων εξαρτημάτων που βρίσκονται πάνω στο PCB, με κοντινές φωτογραφίες και μικρές σημειώσεις.

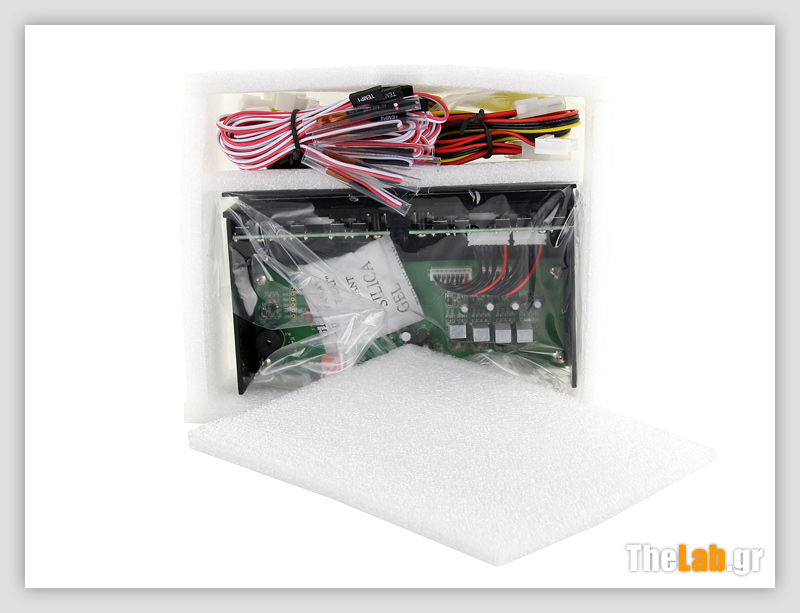

Καιρός να πάμε στο πρωταγωνιστή της σημερινής παρουσίασης. Η εταιρία έχει φροντίσει να μην αφήσει μόνο στη κούτα το θέμα προστασίας της συσκευής. Εσωτερικά υπάρχουν κομμάτια από φελιζόλ μαζί με προστατευτική ζελατίνα, για να αποφευχθούν γρατσουνιές.

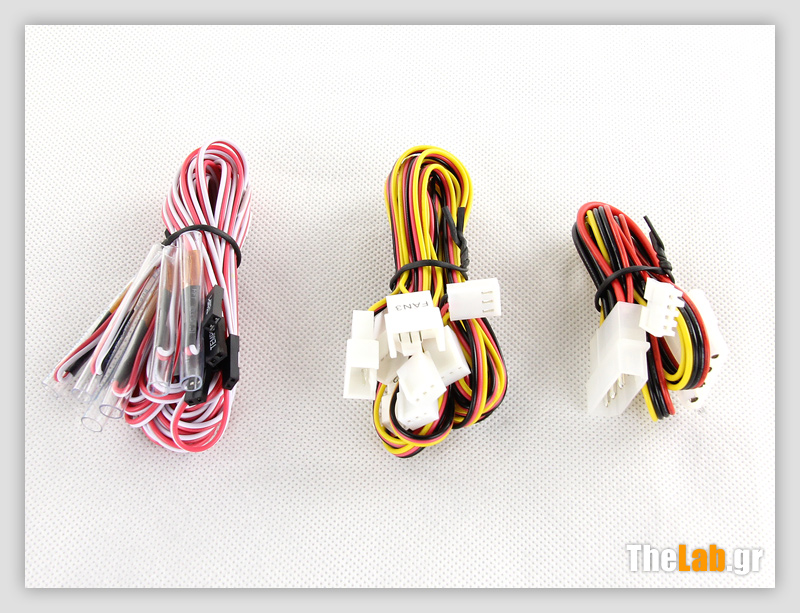

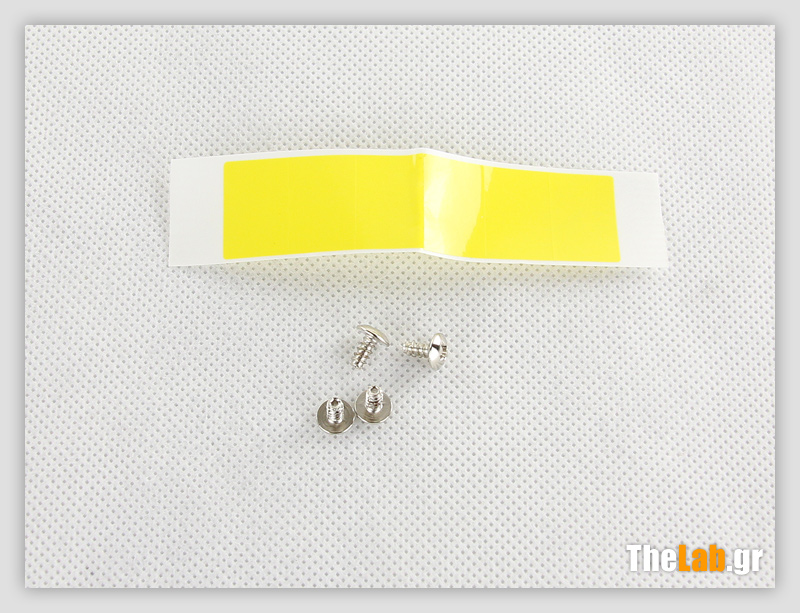

Αρκετά καλούδια συνοδεύουν το σημερινό προϊόν. Μέσα βρήκαμε έξι κομμάτια κολλητικής ταινίας-για τη στερέωση των αισθητήρων- μαζί με τις τέσσερις βίδες που απαιτούνται για τη εγκατάστασή του. Επίσης βρήκαμε έξι καλώδια με αισθητήρες θερμοκρασιών (δύο παραπάνω από όσα δέχεται ο controller), τέσσερα καλώδια ανεμιστήρων και ένα καλώδιο molex που θα δώσει ρεύμα στον Kaze Master Flat από το τροφοδοτικό του υπολογιστή.
Φυσικά, για καλύτερο αισθητικό αποτέλεσμα θα θέλαμε είτε sleeve καλωδιώσεις, είτε μαύρα καλώδια. Κάτι που θα θέλαμε επίσης είναι μαύρες βίδες, καθώς τα περισσότερα cases που κυκλοφορούν στο εμπόριο έχουν μαύρο εσωτερικό.


Στο πίνακα που ακολουθεί μπορούμε να δούμε το μήκος των καλωδιώσεων
Σίγουρα τα 70cm θα είναι ένα θέμα σε μικρά κουτιά στο τομέα της τακτοποίησης αλλά σε μεγαλύτερα θα είναι σωτήριο.

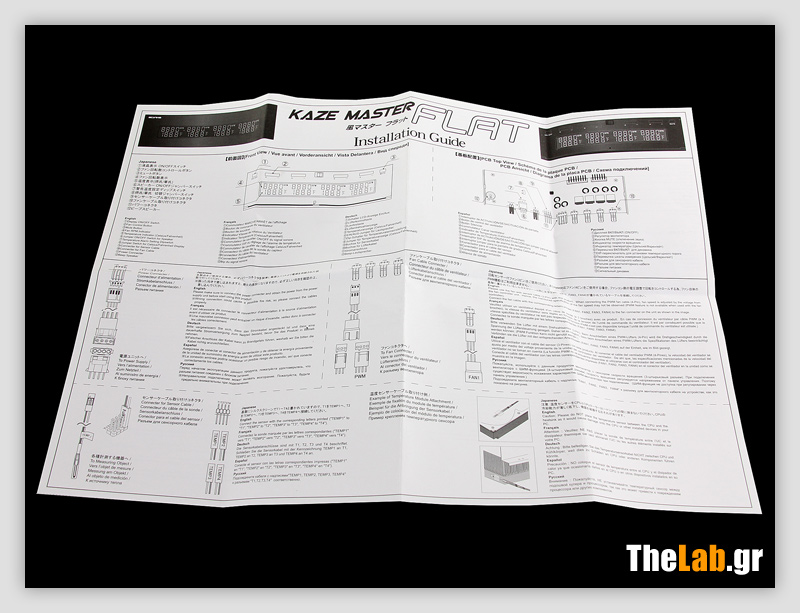

Τέλος με τη συσκευασία και τα παρελκόμενα του προϊόντος, δε θα μπορούσε να περάσει απαρατήρητο το manual του. Η εταιρία συνοδεύει το προϊόν με ένα αρκετά κατατοπιστικό manual γραμμένο σε έξι γλώσσες. Δυστυχώς μέσα σε αυτές δεν συμπεριλαμβάνεται η Ελληνική.
Για να ρίξετε μια καλύτερη ματιά στο manual δε μένει από το να κάνετε ένα click εδώ.


Πρώτη γνωριμία με τον Scythe Kaze Master Flat

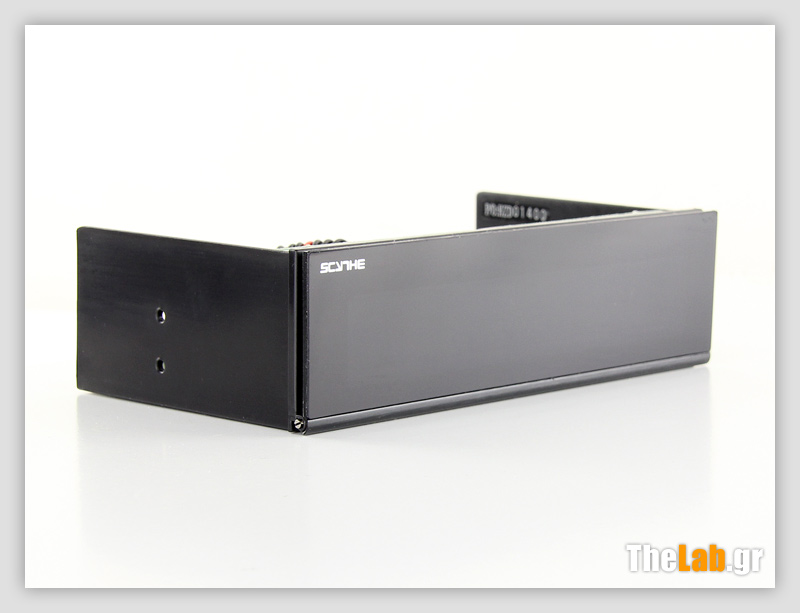

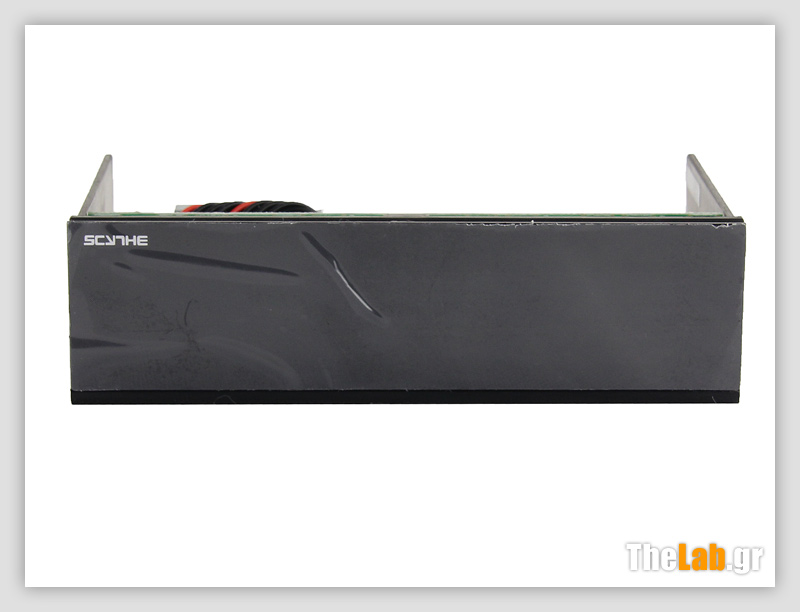

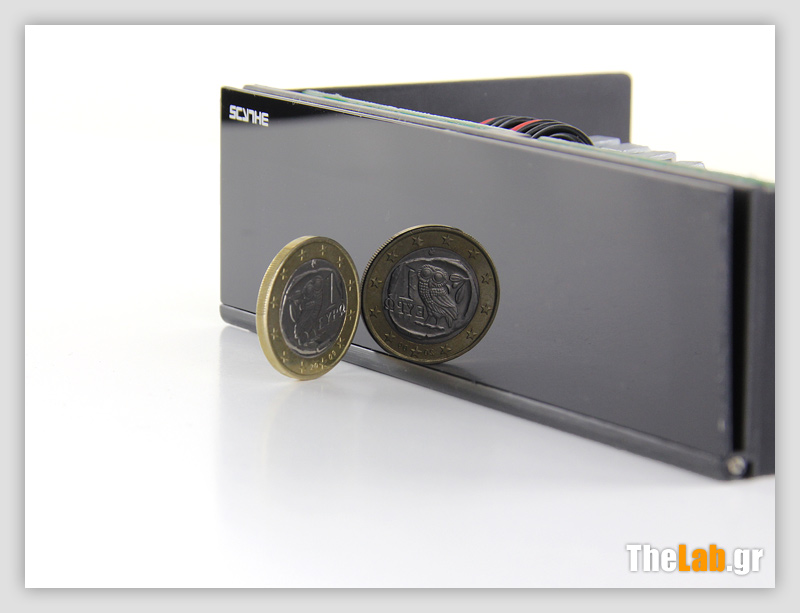

Η πρώτη ματιά καμιά φόρα λένε ότι είναι το Α και το Ω. Εδώ να πούμε την αμαρτία μας σταματήσαμε και γλυκοκοιτάζαμε το προϊόν. Λιτή εμφάνιση με μία πρόσοψη κυριολεκτικά καθρέπτη!

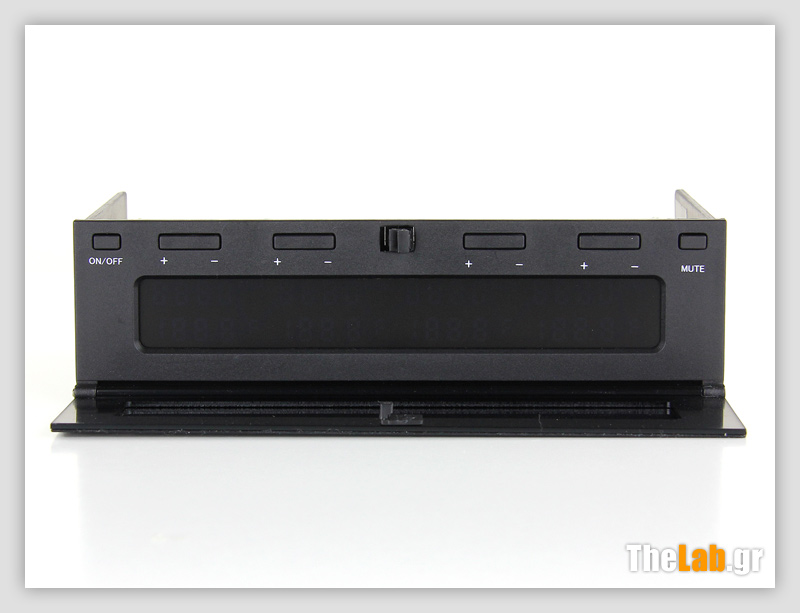

Αν νομίζατε ότι πορτάκια συναντάμε μόνο σε κουτιά, είστε γελασμένοι. Η λιτή πρόσοψη του controller δεν είναι τίποτα άλλο από ένα πορτάκι. Με ένα απλό πάτημα, ο διακόπτης πίεσης που βρίσκεται στο εσωτερικό, την απελευθερώνει.

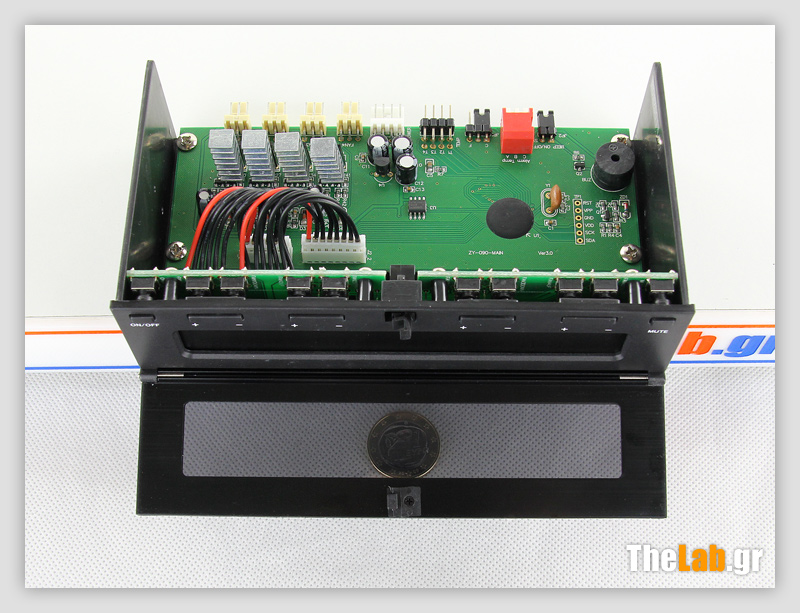

Στο εσωτερικό και ξεκινώντας από αριστερά προς τα δεξιά βλέπουμε τον ON/OFF διακόπτη με τον οποίο μπορείτε να έχετε αναμμένη την οθόνη ή να την απενεργοποιήσετε, έχοντας ταυτόχρονα τον controller σε λειτουργία.
Στη σειρά βλέπουμε τέσσερις διπλούς διακόπτες με τις ενδείξεις + και - για να αυξάνετε ή να μειώνετε την τάση και κατ' επέκταση τις στροφές, στο κάθε κανάλι.
Τέλος, τέρμα δεξιά έχουμε το κουμπί mute, με το οποίο θα μπορείτε να κάνετε το buzzer -όταν αυτό χτυπάει- να σταματήσει. Έτσι δε θα σας ζαλίζει μέχρι να ανοίξετε το πλαϊνό του υπολογιστή σας και να εντοπίσετε τυχόν πρόβλημα.

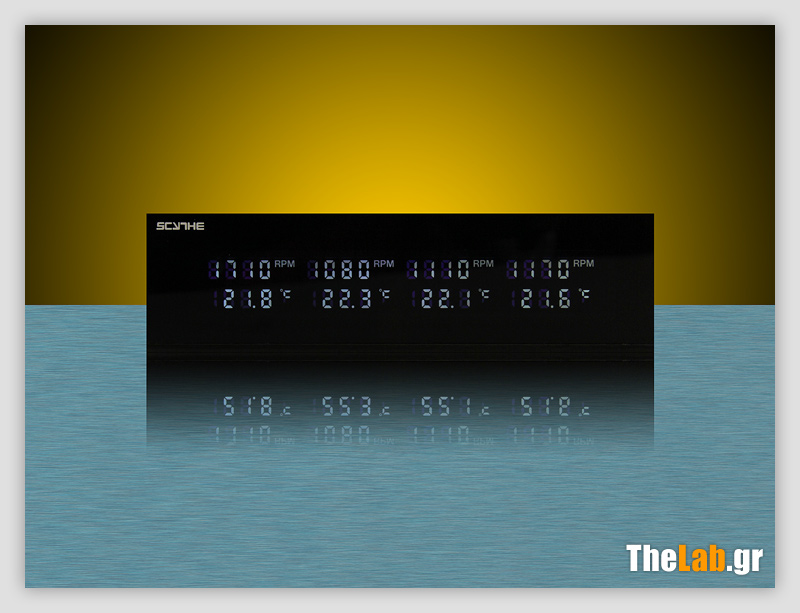

Το πορτάκι της πρόσοψης έχει στο μέσο του ένα φιμέ λεπτό plexi, για να μπορείτε -ακόμα και όταν είναι κλειστό- να βλέπετε τις ενδείξεις της οθόνης.

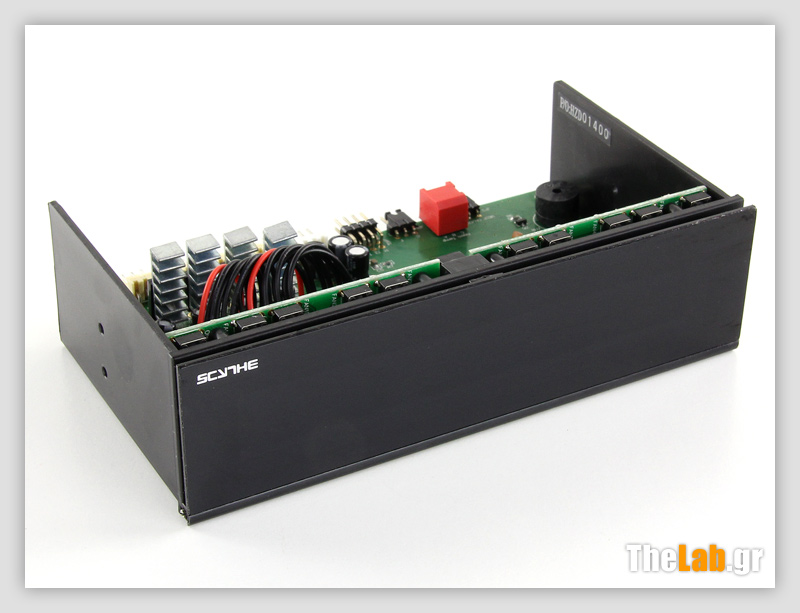

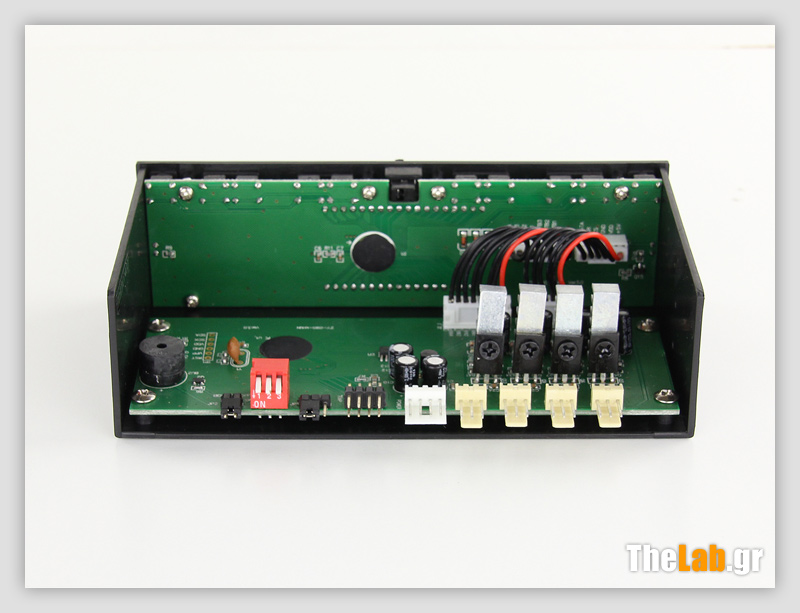

Για να πάμε όμως στην ουσία του πράγματος, που δεν είναι άλλο από το ηλεκτρονικό κομμάτι του σημερινού προϊόντος. Στη δεύτερη φωτογραφία που ακολουθεί μπορείτε να δείτε μία εικόνα από το manual που παρουσιάζει τα επιμέρους εξαρτήματα.

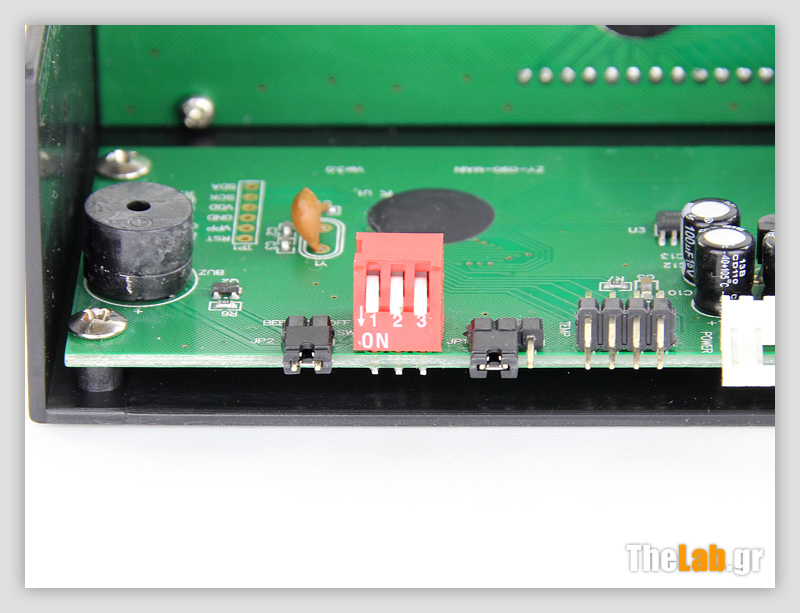

Ας τα δούμε όμως από κοντά.

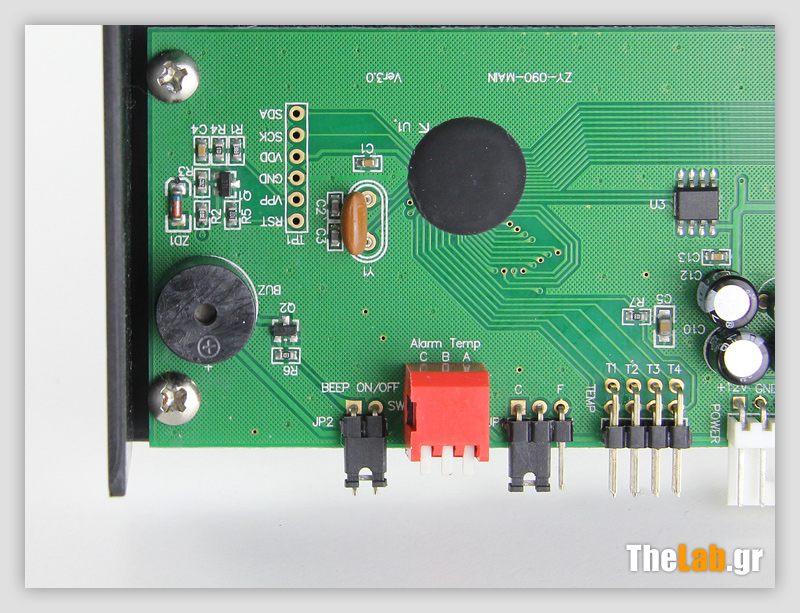

Αρχικά τέρμα αριστερά φαίνεται το buzzer το οποίο θα αρχίσει να σκούζει, όταν κάτι δε θα πηγαίνει καλά με τις θερμοκρασίες. Στα δεξιά του υπάρχει ένα jumper το οποίο όσο είναι στη θέση του θα κλείνει το κύκλωμα του buzzer και αυτό θα μπορεί να σας προειδοποιεί, όταν έχετε πιάσει το όριο θερμοκρασιών. Αν αφαιρεθεί, απλά δε θα πάρετε ποτέ ηχητική προειδοποίηση από το buzzer.
Ακριβώς δίπλα και με κόκκινο χρώμα, βλέπουμε ένα DIP switch με το οποίο μπορούμε κάνοντας διάφορους συνδυασμούς, να επιτύχουμε το όριο θερμοκρασιών στο οποίο το buzzer θα μας προειδοποιεί. Η Scythe φρόντισε για μας και στο manual αναφέρει το alarm temperature για τους διάφορους συνδυασμούς.

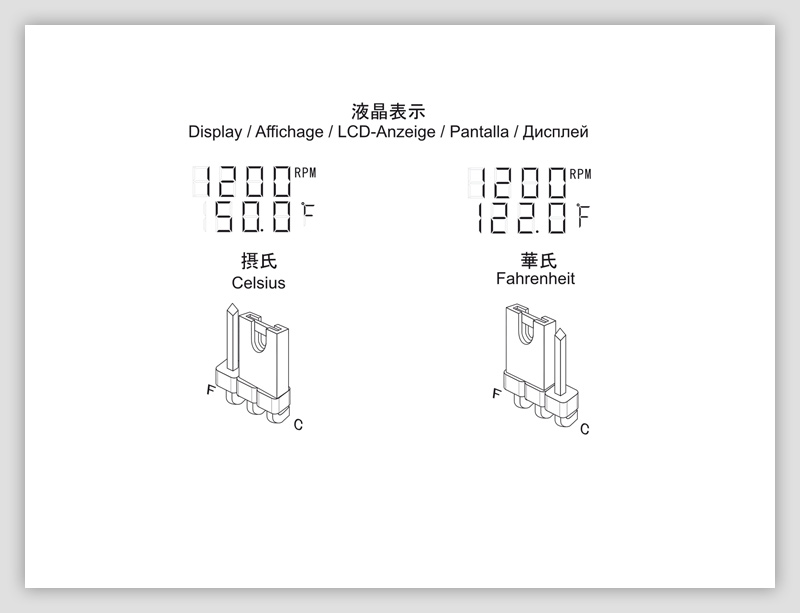

Ένα ακόμα κλικ δεξιά άλλο ένα jumper που ανάλογα αν βρίσκεται στα αριστερά ή στα δεξιά, μας δίνει ένδειξη θερμοκρασιών σε βαθμούς Κελσίου © ή Φαρενάιτ (F).

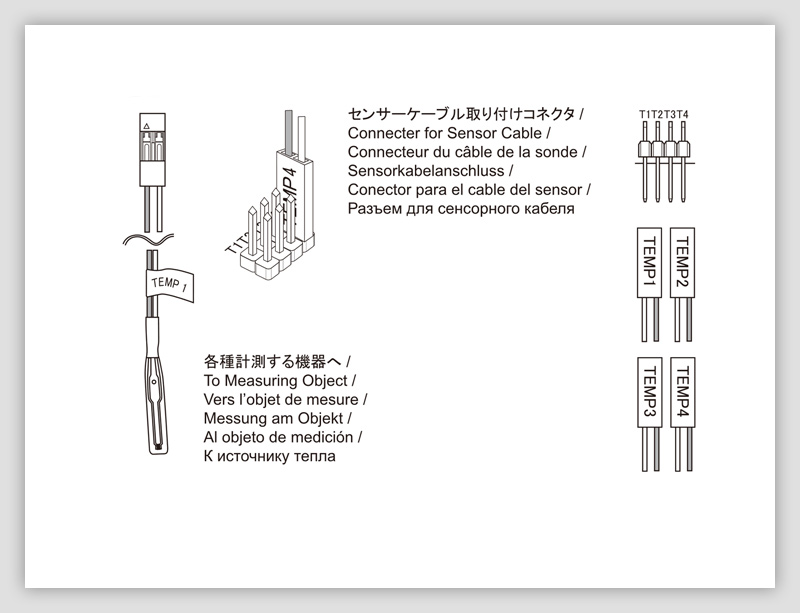

Τέλος τέρμα δεξιά στη φωτογραφία μας, βλέπουμε τις υποδοχές Τ1 έως Τ4, στις οποίες συνδέονται τα καλώδια των αισθητήρων θερμοκρασίας.

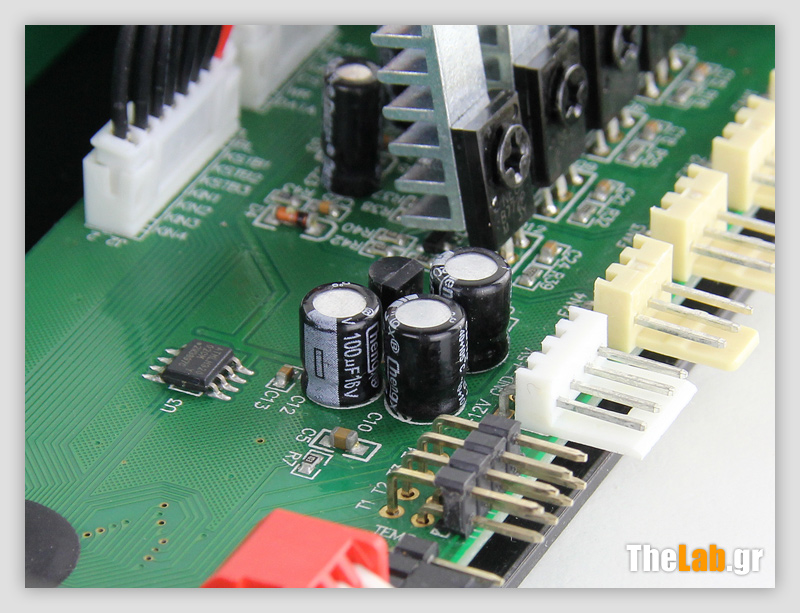

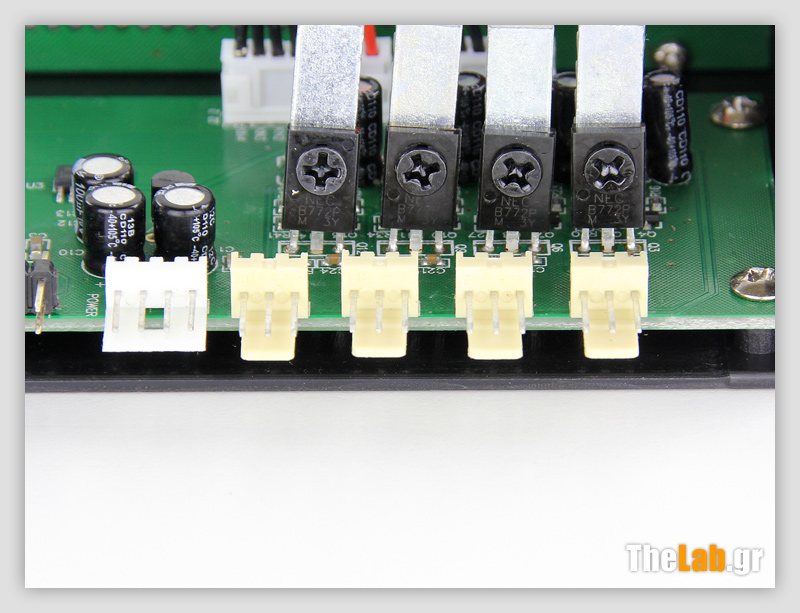

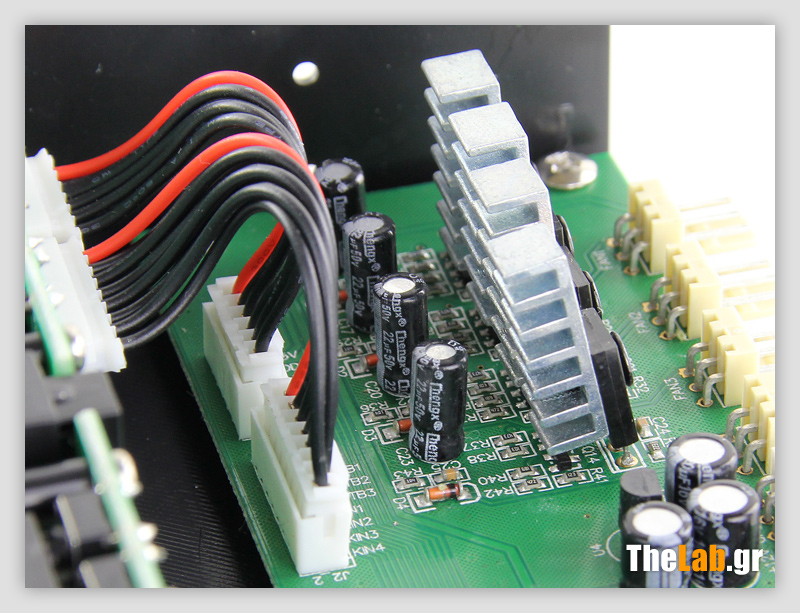

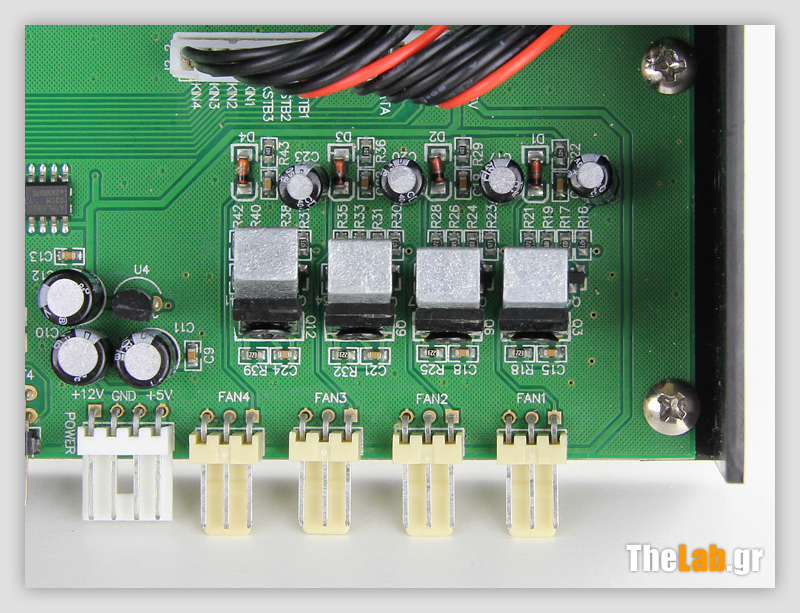

Στις παρακάτω φωτογραφίες και ξεκινώντας την περιγραφή μας -όπως συνηθίζουμε άλλωστε- από αριστερά προς τα δεξιά διακρίνουμε τη κατάλευκη τετράπινη υποδοχή, που είναι η τροφοδοσία του controller. Πιο δεξιά έχουμε τις τέσσερις θέσεις για ανεμιστήρες και πάνω από αυτές βλέπουμε τέσσερα transistors NEC B772-M3Y της κατασκευάστριας UTC. Αυτά θα αναλάβουν να ελέγξουν την τάση ανά κανάλι και για τη ψύξη τους, η εταιρία τα έχει εξοπλίσει με αλουμινένια ψυκτράκια.


Επάνω στη μικρή πλακέτα του controller εντοπίσαμε ακόμα εφτά πυκνωτές της εταιρίας Chengx. Είναι low end Κινέζικοι πυκνωτές και κατατάσσονται μαζί με τους Fuhjyyu και Canicon. Φυσικά η χαμηλή τους ποιότητα δεν θα επηρεάσει τον controller, καθώς δεν θα τραβήξει και μεγάλα ζόρια. Mη ξεχνάμε ότι στα χέρια μας έχουμε έναν fan controller με μερικά Watt ανά κανάλι και όχι κάποιο τροφοδοτικό υπολογιστή.

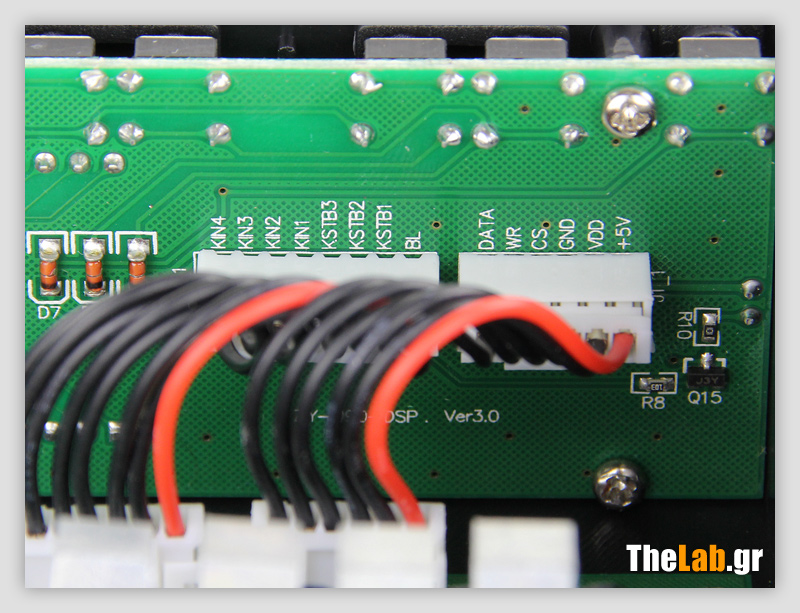

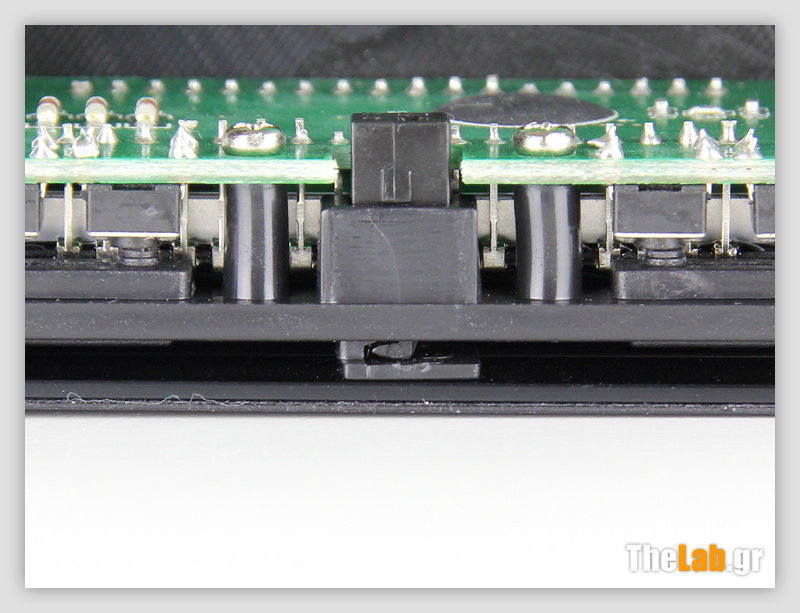

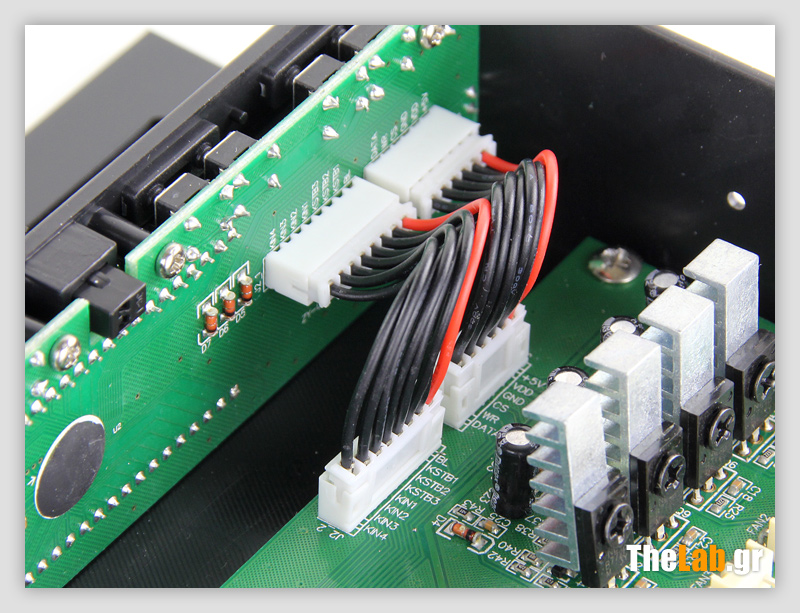

Τέλος η σύνδεση της κύριας πλακέτας με την LCD οθόνη αλλά και τους διακόπτες της πρόσοψης.


Όργανα μετρήσεων και ανεμιστήρες

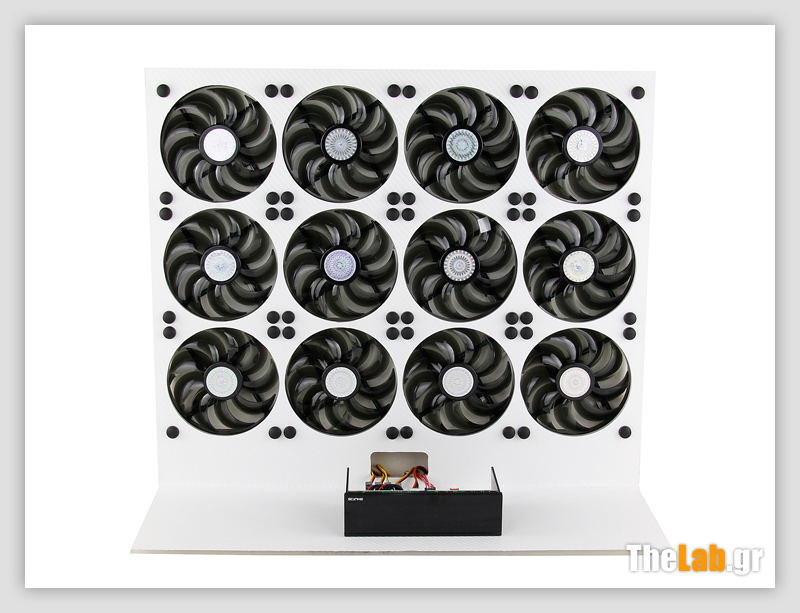

Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον controller, των οποίων τα χαρακτηριστικά παρατίθενται στη παρακάτω φωτογραφία.

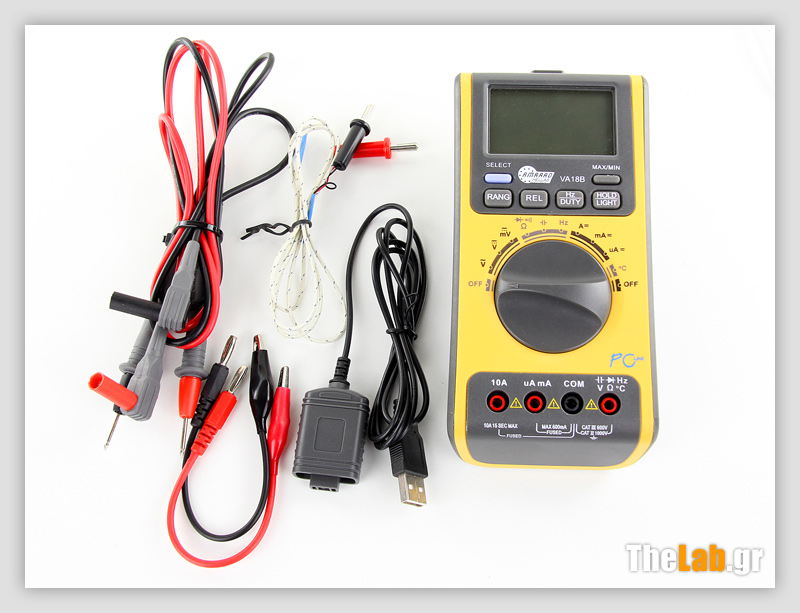

Για τις μετρήσεις τάσεων αλλά και θερμοκρασιών, θα χρησιμοποιηθεί ένα πολύμετρο το VA-18B, το οποίο έχει δυνατότητα σύνδεσης με ηλεκτρονικό υπολογιστή.

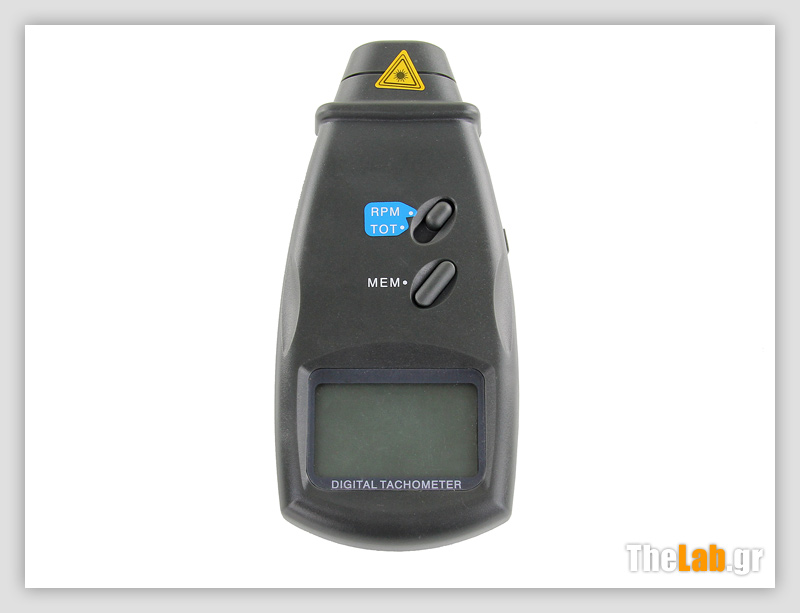

Τέλος για τη μέτρηση των στροφών, θα χρησιμοποιηθεί ένα ταχόμετρο laser το CTM-510 της CT-BRAND.


Μεθοδολογία και μετρήσεις

Αν και οι παρουσιάσεις fan controllers από τη γράφουσα βρίσκονται σε βρεφικό στάδιο, ωστόσο θα προσπαθήσει να σας κατατοπίσει στο βαθμό που είναι αυτό δυνατό -με τον υπάρχοντα εξοπλισμό- σε διάφορες μετρήσεις.
Αρχικά καλό είναι να δούμε μία δοκιμή σε πραγματικές συνθήκες. Δώδεκα ανεμιστήρες Cooler Master SickleFlow 120mm είναι στη διάθεσή μας για τη σύνδεση στον controller, για να δούμε τις επιμέρους λειτουργίες του.

Σε πρώτη φάση θα συνδέσουμε ένα ανεμιστήρα ανά κανάλι και με τα όργανά μας θα γίνει μέτρηση των τάσεων, επιβεβαίωση του αριθμού στροφών και χρησιμοποιώντας μία θερμαινόμενη πλάκα θα γίνει μία ακόμα επιβεβαίωση στις τιμές των θερμοκρασιών, αλλά και στο buzzer όταν φτάσουμε την τιμή προειδοποίησης.

Στη συνέχεια θα συνδέσουμε δύο ανεμιστήρες ανά κανάλι, φτάνοντας τα 0,7Α ανά κανάλι και θα επαναλάβουμε τις μετρήσεις τάσεων.

Τέλος θα φέρουμε τον controller στα όρια συνδέοντας τρεις ανεμιστήρες ανά κανάλι και ξεπερνώντας κατά 0,05Α το όριο του 1Α που δίνει η εταιρία, θα δούμε πως αυτός θα αντιδράσει.


Στις μετρήσεις στροφών τα νούμερα έδειξαν ένα άριστο πραγματικά προϊόν, καθώς οι ενδείξεις του συμφώνησαν απόλυτα με αυτές του οργάνου μέτρησης.


Στις μετρήσεις θερμοκρασιών τα πήγε εξίσου καλά και το buzzer δούλεψε on time!

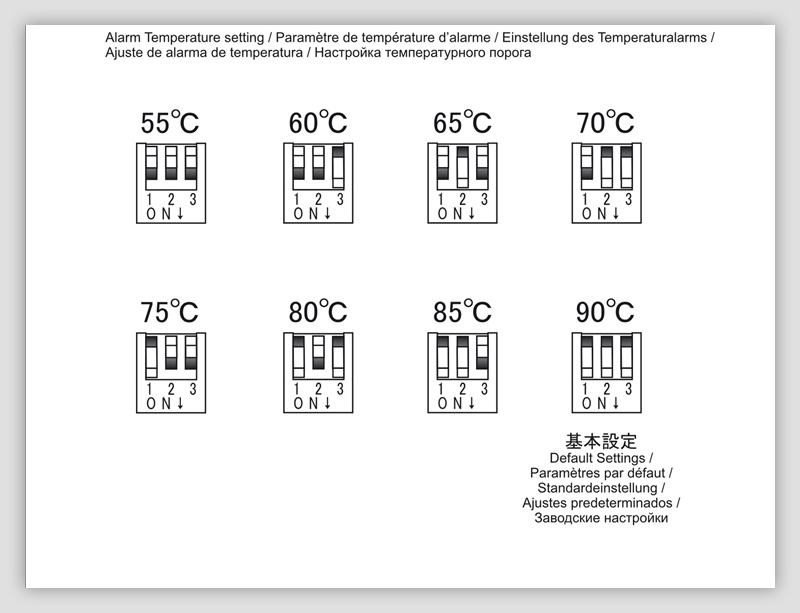

Επαναφέρουμε την παρακάτω φωτογραφία για να σας υπενθυμίσουμε τις επιλογές ανάλογα το όριο θερμοκρασίας που θέλει ο καθένας σας.
Την προσοχή σας μόνο στα χρώματα της εικόνας στο manual καθώς αρχικά ξεγελαστήκαμε. Οι επιλογές των διακοπτών είναι αυτές με το λευκό και όχι με το μαύρο χρώμα.


Παρακάτω δίνουμε συγκριτικές μετρήσεις. Δυστυχώς η θερμαινόμενη συσκευή που έχουμε στη κατοχή μας δεν ανεβάζει θερμοκρασία πάνω από 62°C, οπότε και οι δοκιμές σταμάτησαν εκεί. Ελπίζουμε σε επόμενα reviews να έχουμε κατασκευάσει μία πιο θερμή.


Στις μετρήσεις τάσεων όπως αναφέραμε έγιναν μετρήσεις με και χωρίς φορτίο και σημειώσαμε τη πτώση τάσης.
Αρχικά να πούμε ότι ο controller αν δεν έχει φορτίο (κάποιο ανεμιστήρα σε κάποιο από τα κανάλια) ανεβάζει για 2-3 sec τάση 12,47 V και μετά μηδενίζει.
Αυτό συμβαίνει ακόμα και όταν έχετε κάνει μία ρύθμιση για παράδειγμα 7 V έχετε απενεργοποιήσει τον υπολογιστή σας και τον ξανά ανοίγετε.
Ο controller θα δώσει τη μέγιστη τάση ~12V αρχικά στους ανεμιστήρες και στη συνέχεια θα επιστρέψει στην επιλογή σας. Αυτό είναι ένα καλό χαρακτηριστικό -έστω και αν στιγμιαία οι ανεμιστήρες σας πάρουν τα αυτιά- καθώς αν έχετε επιλέξει μία οριακή τάση λειτουργίας του ανεμιστήρα, αν ο controller δε δώσει το απαραίτητο "σπρώξιμο" ο ανεμιστήρας δεν θα λειτουργήσει.
Το πως αντέδρασε ο controller στη τελευταία περίπτωση με τους τρεις ανεμιστήρες, θα το δούμε στην επόμενη σελίδα.


Επειδή τα μεγάλα παιδιά, δε σταματούν να παίζουν ποτέ...

Η ώρα του παιδιού σε αυτή τη σελίδα της σημερινής παρουσίασης και ελπίζουμε να απαντήσουμε σε τυχόν απορίες σας με τα "παιχνίδια μας" με τον controller.

1) Αν ο ανεμιστήρας σταματήσει να λειτουργεί, είτε επειδή αποσυνδέθηκε, είτε επειδή κόπηκε το καλώδιο τι συμβαίνει;

Και στις δύο περιπτώσεις το buzzer -πάντα με τη προϋπόθεση ότι το jumper είναι στη θέση του- θα ηχήσει και θα προειδοποιήσει για το πρόβλημα. Επίσης ακόμα και αν έχετε αποσυνδέσει το jumper -απενεργοποιώντας το buzzer- τότε έχει και δεύτερη προειδοποίηση ο controller. Στην οθόνη, στο αντίστοιχο κανάλι, θα αναβοσβήνει η ένδειξη 0 RPM.

2) Αν έχω συνδέσει δύο ανεμιστήρες στο κανάλι και σταματήσει ο ένας τι συμβαίνει;

Και πάλι το buzzer θα ηχήσει.

3) Αν υπερβώ το 1Α ανά κανάλι θα λειτουργήσουν οι ανεμιστήρες; Θα καεί ο controller;

Όπως είδατε στη σημερινή παρουσίαση κάναμε την υπέρβαση έστω και με 0,05Α στο κανάλι του controller.
Αρχικά και για περίπου ένα λεπτό, όλα κυλούσαν ομαλά. Αργότερα όμως και ανά τακτά χρονικά διαστήματα, το buzzer αναφωνούσε με ένα μπιμπ.
Συνεπώς κατά την υπερφόρτωση θα έχετε το buzzer να σας προειδοποιεί. Δεν θέλαμε να βάλουμε και τέταρτο ανεμιστήρα στο κανάλι καθώς πλέον θα είχαμε ένα φορτίο 40% πάνω από αυτό που προτείνει ο κατασκευαστής και είναι κάτι που φυσικά δε το συστήνουμε.

4) Αν ελαττώσω τη τάση τόσο ώστε ο ανεμιστήρας μέσα στο κουτί πάψει να περιστρέφεται, υπάρχει ένδειξη είτε ηχητική είτε στην οθόνη που να με ειδοποιεί;

Ηχητική προειδοποιήση σε αυτή τη περίπτωση όχι δεν υπάρχει. Στην οθόνη όμως, στο αντίστοιχο κανάλι, θα εμφανιστεί η ένδειξη OFF.

5) Αν εν ώρα λειτουργίας αφαιρέσω έναν ανεμιστήρα από το κανάλι και τον συνδέσω μετά από λίγο ή τον αντικαταστήσω με κάποιον άλλο, απαιτείται επανεκκίνηση του controller ή θα δουλέψει κανονικά;

Εδώ η απάντηση έχει δύο σκέλη. Αν στο κανάλι έχουμε πάνω από έναν ανεμιστήρα και αποσυνδέσουμε τον ένα (αρχικά θα ακουστεί το buzzer) αλλά αν αργότερα τον ξανασυνδέσουμε ή τον αντικαταστήσουμε με έναν άλλο, τότε θα λειτουργήσει κανονικά.
Αν όμως στο κανάλι έχουμε ένα μόνο ανεμιστήρα, τότε η τάση στο κανάλι -όπως σας αναφέραμε στη σημερινή παρουσίαση- μετά από 2-3sec θα είναι μηδέν. Συνεπώς, απαιτείται επανεκκίνηση του controller.

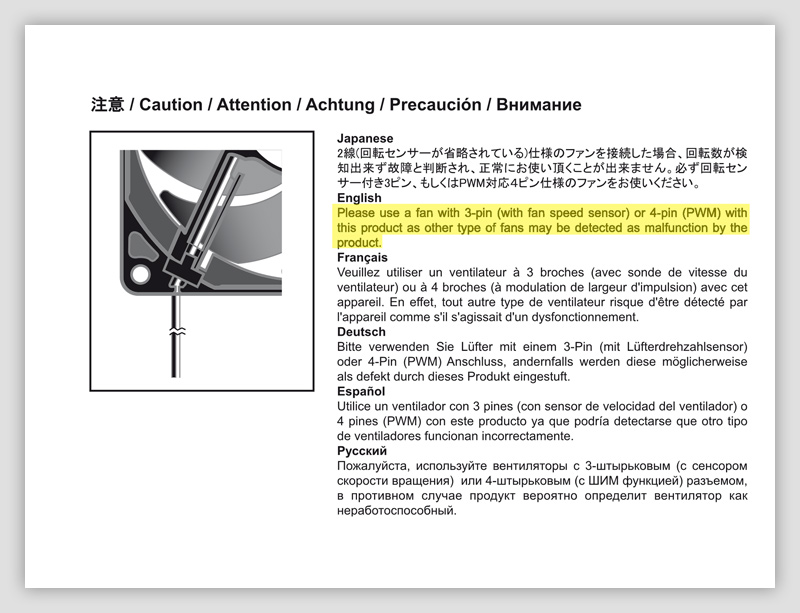

6) Μπορώ να συνδέσω ανεμιστήρες 4pin στον controller;

Βεβαίως και μπορείτε και μάλιστα με την συγκατάθεση του κατασκευαστή.


7) Αν η θερμοκρασία ανέβει πάνω από το όριο που έχω ορίσει, αλλά μετά από λίγο επανέλθει κάτω από το όριο, το buzzer σταματάει;

Ναι! Μόλις η θερμοκρασία επανέλθει σε επίπεδα κάτω του ορίου, το buzzer σταματάει.

Μπορώ να εφαρμόσω ανάμεσα σε ψύκτρα και επεξεργαστή ένα αισθητήρα θερμοκρασίας;

Βάση των οδηγιών του κατασκευαστή, είναι κάτι που δεν συνίσταται.

9) Το κουτί μου στη πρόσοψη έχει πόρτα. Πόσο θα εξέχει η πορτούλα του controller όταν είναι ανοικτή;

H πόρτα του controller όταν αυτή είναι ανοιχτή, προεξέχει 37mm.

10) Οι γωνίες θέασης της οθόνης είναι μεγάλες ή πρέπει να βλέπω τον controller υπό συγκεκριμένη γωνία;

To πρόβλημα που εντοπίσαμε είχε να κάνει μόνο υπό γωνία θέασης από κάτω και προς τα πάνω.
Όσον αφορά γωνίες από αριστερά/δεξιά και από πάνω προς τα κάτω οι ενδείξεις ήταν ευδιάκριτες.

11) Αν συνδέσω μία λεντοταινία επάνω η ρύθμισή της έντασης είναι ομαλή ή αναβοσβήνει;

Αν συνδεθεί μία λεντοταινία επάνω τότε και πάλι έχει δύο σκέλη η απάντησή μας.
Αν συνδεθεί μόνο η λεντοταινία στο κανάλι τότε μόλις εκκινήσει ο controller, η λεντοταινία θα ανάψει αλλά μετά απο μερικά δευτερόλεπτα θα σβήσει, καθώς η τάση του καναλιού πάει στο μηδέν.
Αν όμως μαζί με τη λεντοταινία έχετε και κάποιο ανεμιστήρα στο κανάλι, τότε η λεντοταινία ανάβει κανονικά και μπορείτε να αυξάνετε και να μειώνετε την έντασή της μέσω του controller.
Συνεπώς πέρα από φορτίο στο κανάλι, για να δώσει τάση ο controller απαιτείται και να εντοπίσει στροφές.


Ο απολογισμός

Ένα ακόμα review έφτασε στο τέλος του και ένας ακόμα επίλογος, είναι έτοιμος να γραφτεί.
Το προϊόν με άφησε αρκετά ικανοποιημένη. Οι ενδείξεις του ήταν σωστές, όπως αποδείχτηκε μετά τα συγκριτικά με τα όργανα μέτρησης που είχα στη κατοχή μου. Μία τιμή πώλησης γύρω στα 35 ευρώ βέβαια θα μου φαινόταν πιο ρεαλιστική.
Οι προειδοποιήσεις είτε ηχητικές, είτε στην οθόνη, δούλεψαν βάση του manual και ότι αναφέρει ο κατασκευαστής. Τα μόνα ελαττώματα που εντόπισα είχαν να κάνουν καταρχήν με κάποιες γωνίες θέασης της οθόνης και ότι θα ήθελα να έχει sleeve καλωδιώσεις ή έστω μαύρα καλώδια για πιο όμορφα αποτελέσματα στο τομέα του cable management.
Η ποιότητα κατασκευής ήταν αρκετά καλή, με μόνη παραφωνία τους low end πυκνωτές που εντόπισα πάνω στη πλακέτα, κάτι που όπως ανέφερα δεν έχει μεγάλη σημασία λόγω των μικρών φορτίων.

Κλείνοντας ο Scythe Kaze Master Flat κοστίζει 41,00€ συμπεριλαμβανομένου του ΦΠΑ -τη στιγμή που γράφεται το παρόν review- και τα πλεονεκτήματα/μειονεκτήματά του αναφέρονται παρακάτω:

Πλεονεκτήματα


• Καλή ποιότητα κατασκευής.
• Ικανοποιητική τιμή ισχύος ανά κανάλι που θα επιτρέψει τη σύνδεση παραπάνω του ενός ανεμιστήρα ανά κανάλι.
• Οθόνη ενδείξεων.
• Σωστές ενδείξεις στροφών και θερμοκρασιών.
• Ηχητικές αλλά και οπτικές ενδείξεις όταν κάτι δεν πάει καλά.
• Δύο επιπλέον καλώδια αισθητήρων.

Μειονεκτήματα

• Σε κάποιες γωνίες θέασης οι ενδείξεις της οθόνης δεν είναι ορατές.
• Non-sleeve ή μαύρα καλώδια.
• Nickel και όχι μαύρες βίδες.

Με βάση όλα τα παραπάνω, η γενική βαθμολογία που απέσπασε ο Scythe Kaze Master Flat δεν μπορεί να είναι μικρότερη από:


karmen1983 07/11/2013

Ευχαριστούμε θερμά τη Scythe, για την παραχώρηση του δείγματος της δοκιμής
