Βοήθεια για κατασκευή DIY LED φανάρι μοτό


Spyrious

Recommended Posts

Είναι λίγο άσχετο με το FORUM το θέμα,αλλά επειδή πολλοί εδώ μέσα γνωρίζουν πολύ καλά από ηλεκτρικά/ηλεκτρονικά είπα να ποστάρω εδώ το θέμα για να πάρω κάποιες απαντήσεις.

Θέλω να φτιάξω το πίσω φανάρι από την μοτο με LED και να έχει ενσωματωμένα τα φλας.Έφτιαξα το κύκλωμα και θα ήθελα να μου πείτε αν το έχω σωστό.

Σχεδίασα το μισό από το κύκλωμα μιας και το άλλο μισό είναι το ίδιο.

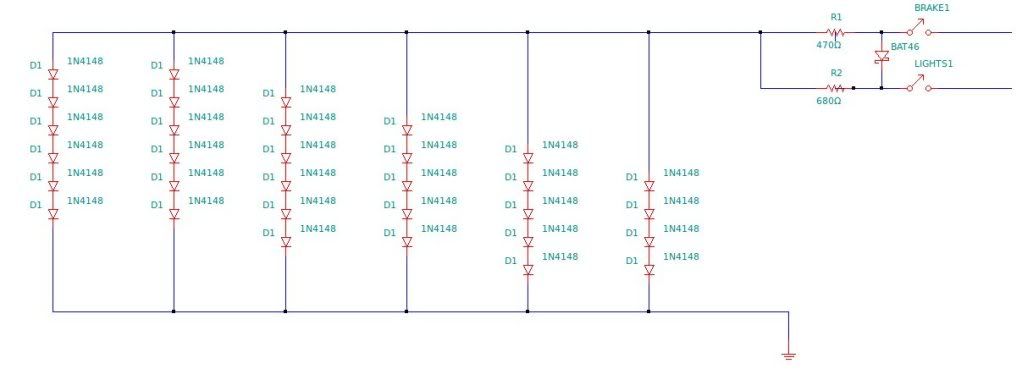

1.Κύκλωμα φώτων/φώτων στοπ


Όπου D1 είναι κόκκινα LED με χαρακτηριστικά forward voltage 1.9-2.1V,Forward Curent max 30mA,12000mcd

και BAT46 είναι μια δίοδος τύπου Schottky-barrier (αλλιώς λέγονται και κλέφτες ρεύματος).

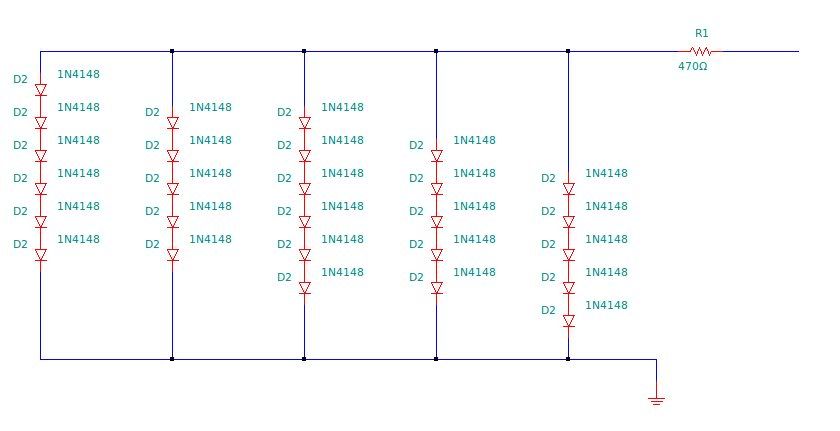

2.Κύκλωμα φλας


Όπου D2 πορτοκαλί LED με forward voltage 2.1-2.3V,Forward Curent max 30mA,12000mcd

R1 = 470Ω,R2=680Ω

Και τάση εισόδου 13,8 - 14V.

Πως το βλέπετε;Το έχω σωστά.Οι αντιστάσεις αν είναι 1W αντέχουν;Φαντάζομαι θα χρειαστώ και σε άλλο σημείο κλέφτες ρεύματος για να μην φεύγει το ρεύμα απο την γείωση,σωστά;

Ευχαριστώ.
