Project ''Bista''. Part -15 ( Vga ram cooler)


Lakisss

Recommended Posts

  • Replies 358
  • Created
  • Last Reply

Αν βγάλεις το πίσω αλουμίνιο της κάρτας γραφικών και φτιάξεις ένα backplate με γωνία για να στιριχθει με βίδες ή στο πάτωμα ή στο πάνω μέρος, κάτω από την μητρική δηλαδή, δεν θα λυθεί το πρόβλημα σου;

Sent from my HTC HD2 using Tapatalk 2

Link to comment
Share on other sites

τελικα εκινο το θεμα που ειχες με το slim dvd-rw το ελυσες? που δεν χωρουσαν τα power kai data sata

Έχω κάνει μια προσπάθεια αλλά δεν σας την έχω δείξει.

Θέλω να μπει πρώτα η κάρτα ώστε να οριστικοποιηθεί η θέση της, για να ακολουθήσει η βάση των δίσκων που είναι δίπλα.

Αν βγάλεις το πίσω αλουμίνιο της κάρτας γραφικών και φτιάξεις ένα backplate με γωνία για να στιριχθει με βίδες ή στο πάτωμα ή στο πάνω μέρος, κάτω από την μητρική δηλαδή, δεν θα λυθεί το πρόβλημα σου;

Κάτι τέτοιο πρέπει να γίνει...να σου πω την αλήθεια ήταν το τελευταίο που ήθελα γιατί:

-δεν ήθελα να πειράξω hardware σ' αυτό το project.

-πρέπει να φτιαχτεί νέο bracket για τη κάρτα και είναι παίδεμα να γίνουν οι υποδοχές με το χέρι. (αν πετύχουν κιόλας...)


Θα ήθελα να ρωτήσω τον [MENTION=166]Κοπρίτης[/MENTION] αν στο νέο bracket που θα φτιαχτεί πρέπει το αλουμίνιο να έχει το πάχος του original ώστε να κουμπώνουν σωστά τα βύσματα στις υποδοχές, η έχω ένα μικρό περιθώριο για πιο παχύ?

Link to comment
Share on other sites

Θα ήθελα να ρωτήσω τον @Κοπρίτης αν στο νέο bracket που θα φτιαχτεί πρέπει το αλουμίνιο να έχει το πάχος του original ώστε να κουμπώνουν σωστά τα βύσματα στις υποδοχές, η έχω ένα μικρό περιθώριο για πιο παχύ?

Nικ οτι παχος θες το κανεις

6-7mm ειναι το μηκος του σπειρωματος συνηθως σε αυτα τα αποστατακια

οποτε και 5mm παχος λαμας να βαλεις

το πολυ πολυ να γινει μια πατουρα βαθους 2mm στο σημειο που βιδωνει ο αποστατης ωστε να πιασει καλυτερα στην καρτα.

Link to comment
Share on other sites

Το θέμα είναι οτι θα πρέπει μετά να βρεί και καλώδιο HDMI, για παράδειγμα, που να μπορεί να μπει τόσο μέσα για να κάνει επαφή.

Εκεί είναι το ζόρι.

για hdmi θεωρω πως δεν χρειαζεται κατι τετοιο

εφοσον εχει κανει το καταλληλο κοψιμο για το βυσμα.

αλλα εαν θελει να γλυτωσει φρεζαρισματα κτλ μπορει να παιξει και με ανταπτορα /προεκταση

μονο στο DVI ισως να εχει τετοιο προβλημα εαν δεν προβλεφθει το καταλληλο ανοιγμα στη λαμα εξαρχης

Link to comment
Share on other sites

  • 3 months later...

Scratch Build Project: Server and Gaming Case - bit-tech.net Forums

Εδώ δείχνει έναν ενδιαφέρον τρόπο να κάνεις ενώνεις αλουμίνια μεταξύ τους χωρίς να κάνεις γωνίες :p

Δεν ξέρω κατα πόσο βοηθάει για μελλοντικό Mod.

Link to comment
Share on other sites

Scratch Build Project: Server and Gaming Case - bit-tech.net Forums

Εδώ δείχνει έναν ενδιαφέρον τρόπο να κάνεις ενώνεις αλουμίνια μεταξύ τους χωρίς να κάνεις γωνίες :p

Δεν ξέρω κατα πόσο βοηθάει για μελλοντικό Mod.

Αι στο καλο σου...

και χαρηκα εγω οτι θα ηταν update...

Link to comment
Share on other sites

  • 1 year later...

Εντός ολίγων ημερών ξεκινάμε με νέες περιπέτειες, για όσους δεν θυμούνται που βρισκόμαστε μπορείτε να κάνετε μια σύντομη αναδρομή από εδώ. http://www.thelab.gr/cases-psu-and-mods/project-bista-part-10-stiriksi-vga-21-a-92283-15.html Σας ευχαριστώ.:)

Link to comment
Share on other sites

Project ''Bista''. Part -11 (motherboard tray)

Καλημέρα/σπέρα.:)

Επέστρεψα, αυτό σίγουρα δεν το περιμένατε.:)

Μετά από πολύ καιρό απουσίας από το project, μου ήρθε η επιθυμία να δουλέψω ξανά και να προχωρήσω τη κατασκευή.

Η απουσία από το thread δεν σημαίνει φυσικά τη πλήρη παύση των "μαστορικών" δραστηριοτήτων, αφού όλο και κάτι κατασκευάζω. Απλά έχω τη τάση να καταπιάνομαι με πολλά ταυτόχρονα και να παρεκκλίνω της αρχικής μου πορείας.

Τη τελευταία φορά που είδαμε αυτό το νήμα η κατασκευή είχε προχωρήσει αρκετά, αφού ήδη έχει αρκετές εκατοντάδες εργατοώρες δουλειάς και ενασχόλησης.

Είχαμε σταματήσει σε ένα δύσκολο αλλά κομβικό σημείο, τη προσπάθεια στήριξης της κάρτας γραφικών.

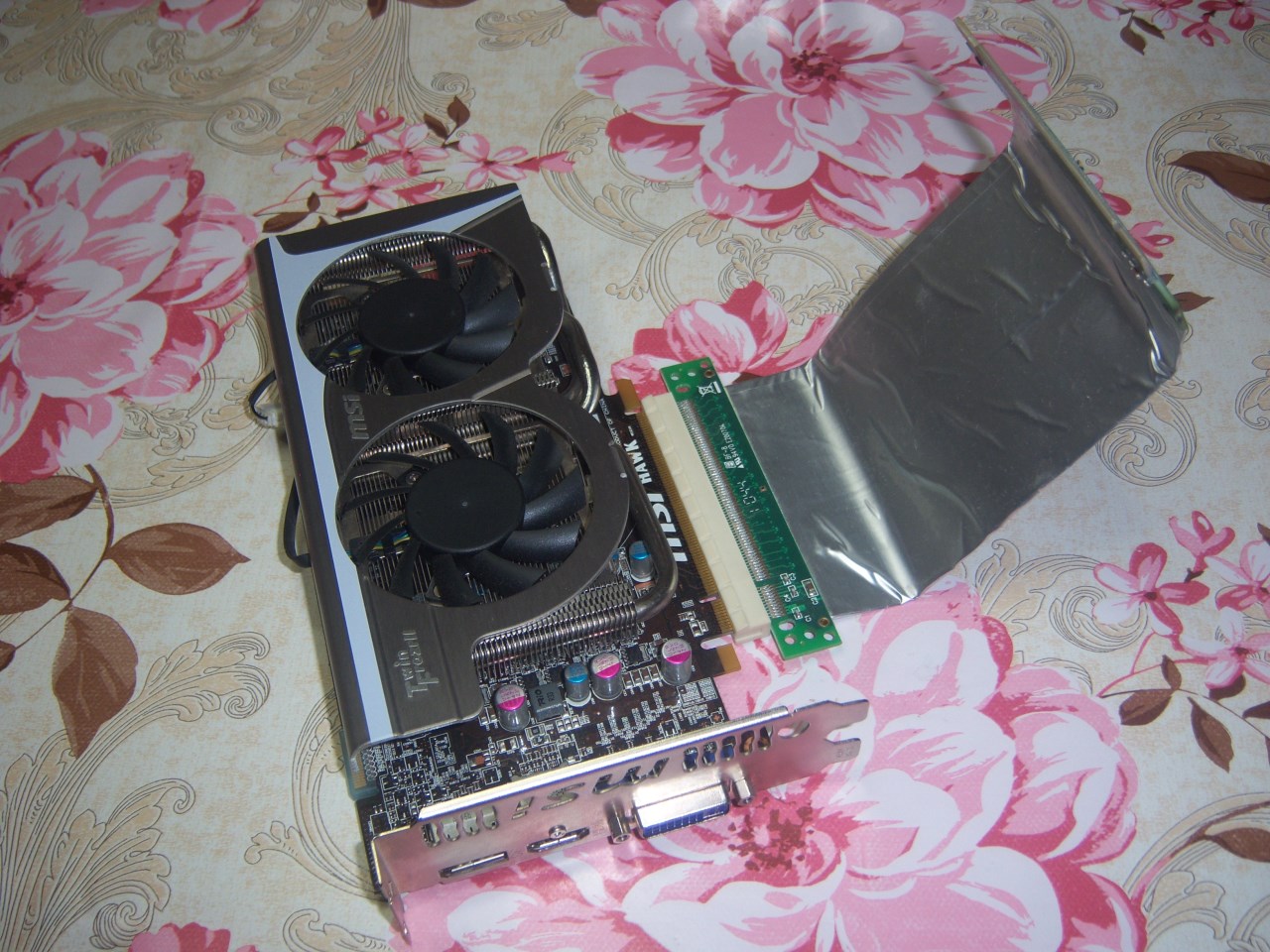

Η κάρτα γραφικών θα συνδεθεί στη μητρική με τη βοήθεια ενός pci riser.

url]

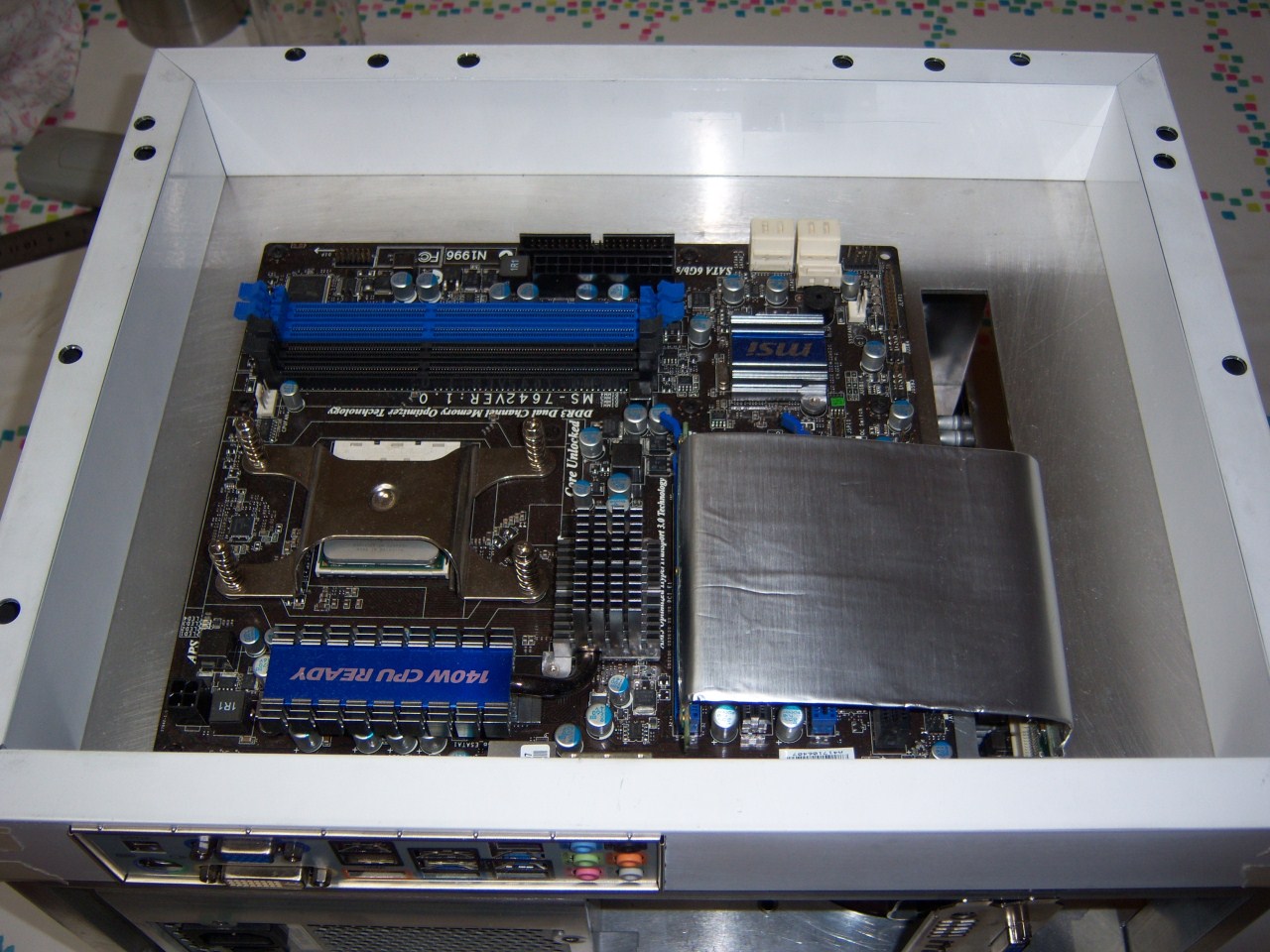

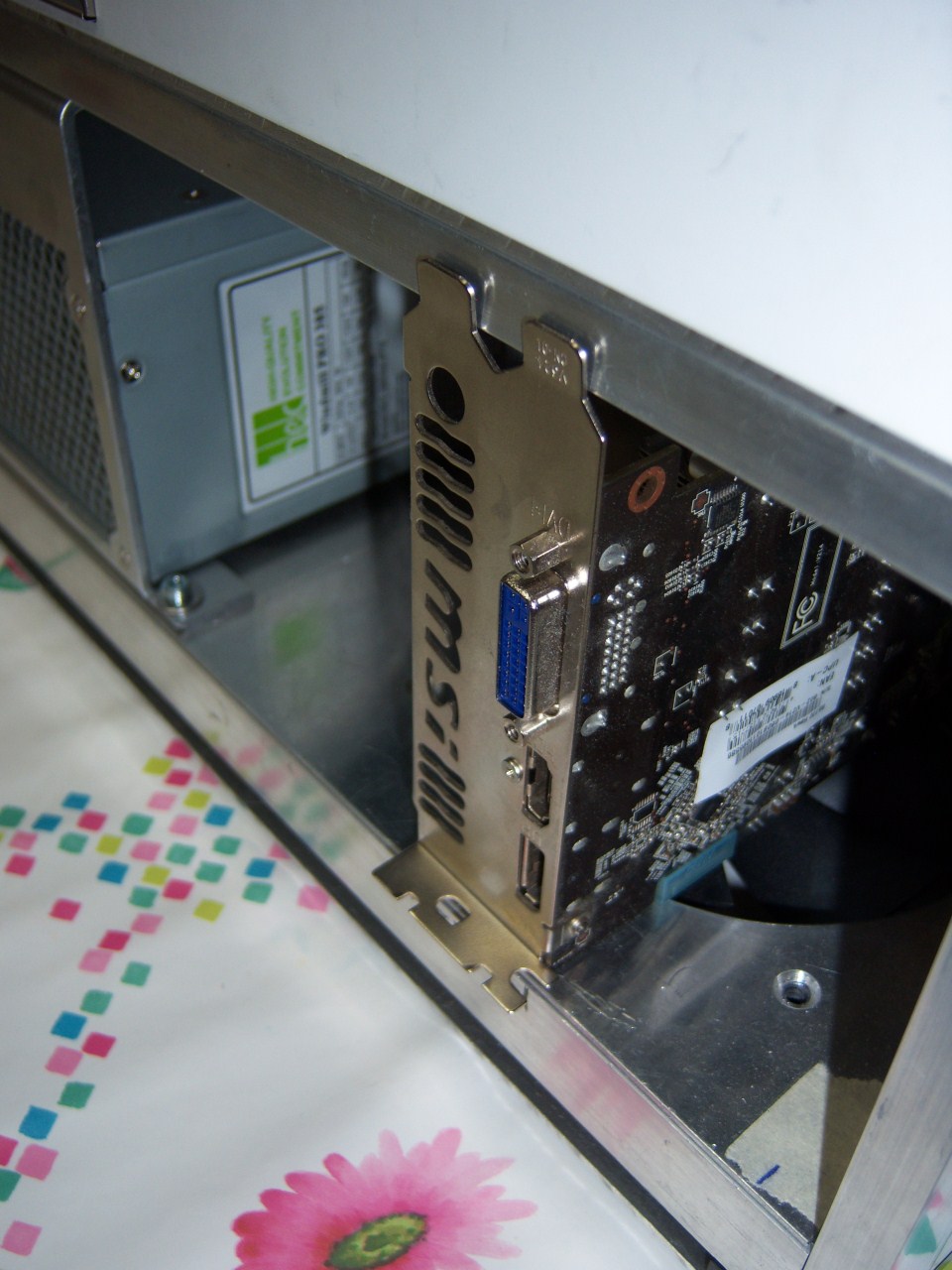

Το pci riser θα περάσει μέσα από το motherboard tray, και θα συναντήσει τη κάρτα η οποία θα τοποθετηθεί σε κάθετη θέση κάτω απ' αυτό.

XyAzK.jpg?m=1401088030

E7o6N.jpg?m=1401088026

Η κάρτα αποτελεί ίσως τον μεγαλύτερο "πονοκέφαλο" της κατασκευής από την αρχή, καθώς σχεδόν όλα περιστρέφονται γύρω από αυτήν.

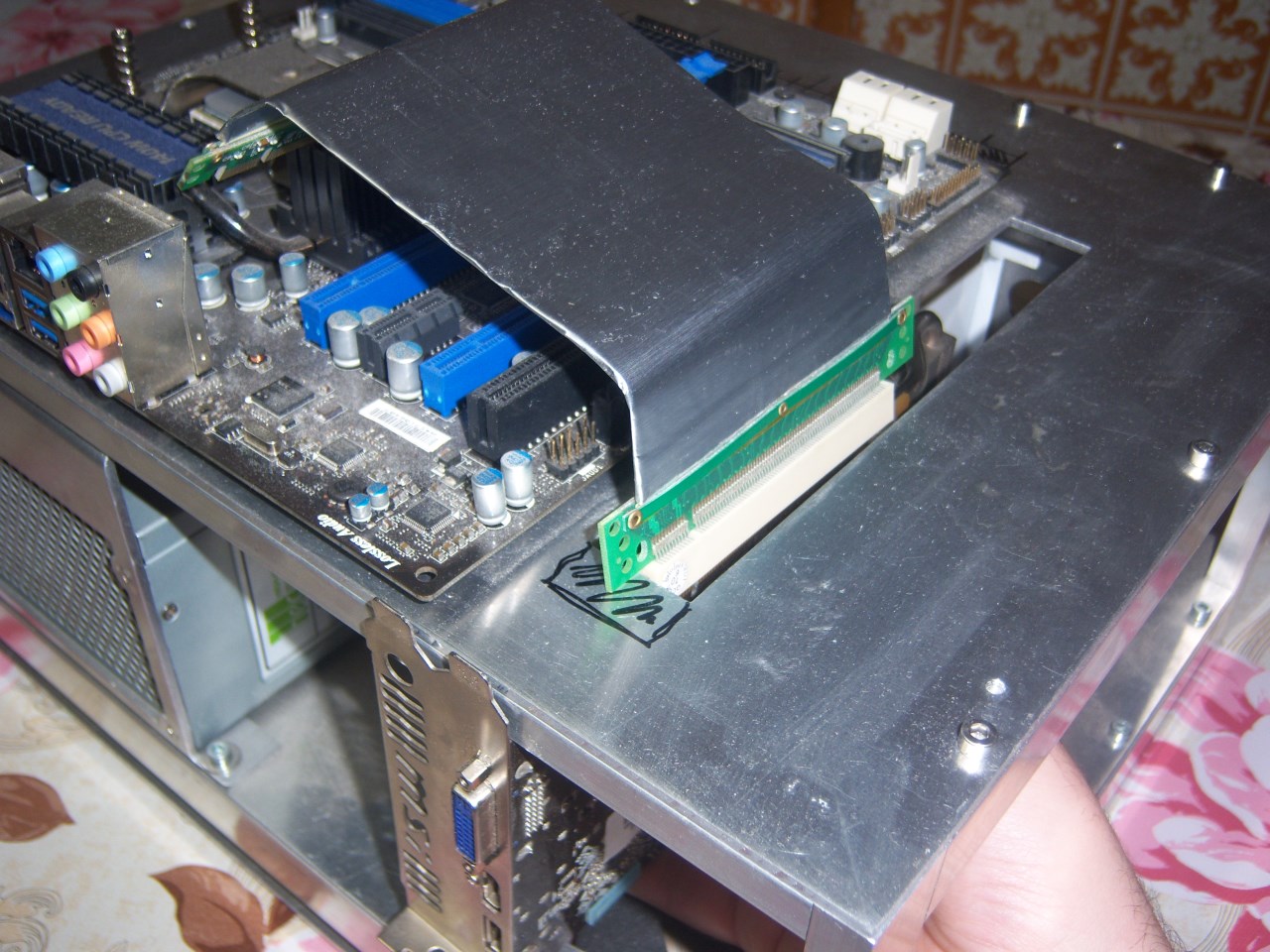

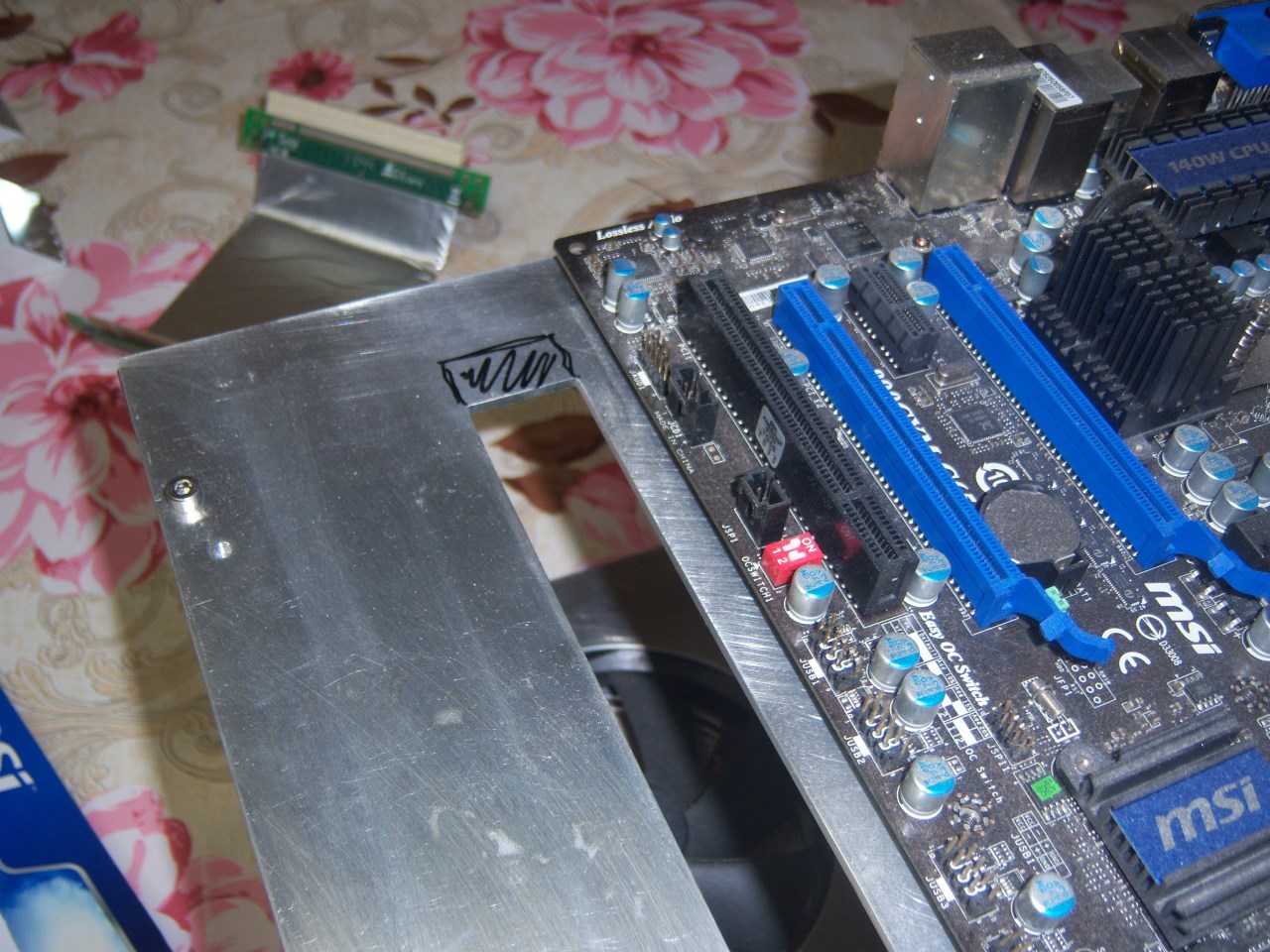

Τοποθετώντας πρόχειρα την κάρτα είδα πως το riser ακουμπά στο tray, οπότε μαρκαρίστηκε το σημείο προς κοπή.

100_1250.jpg?m=1400277486

100_1241.jpg?m=1400277478

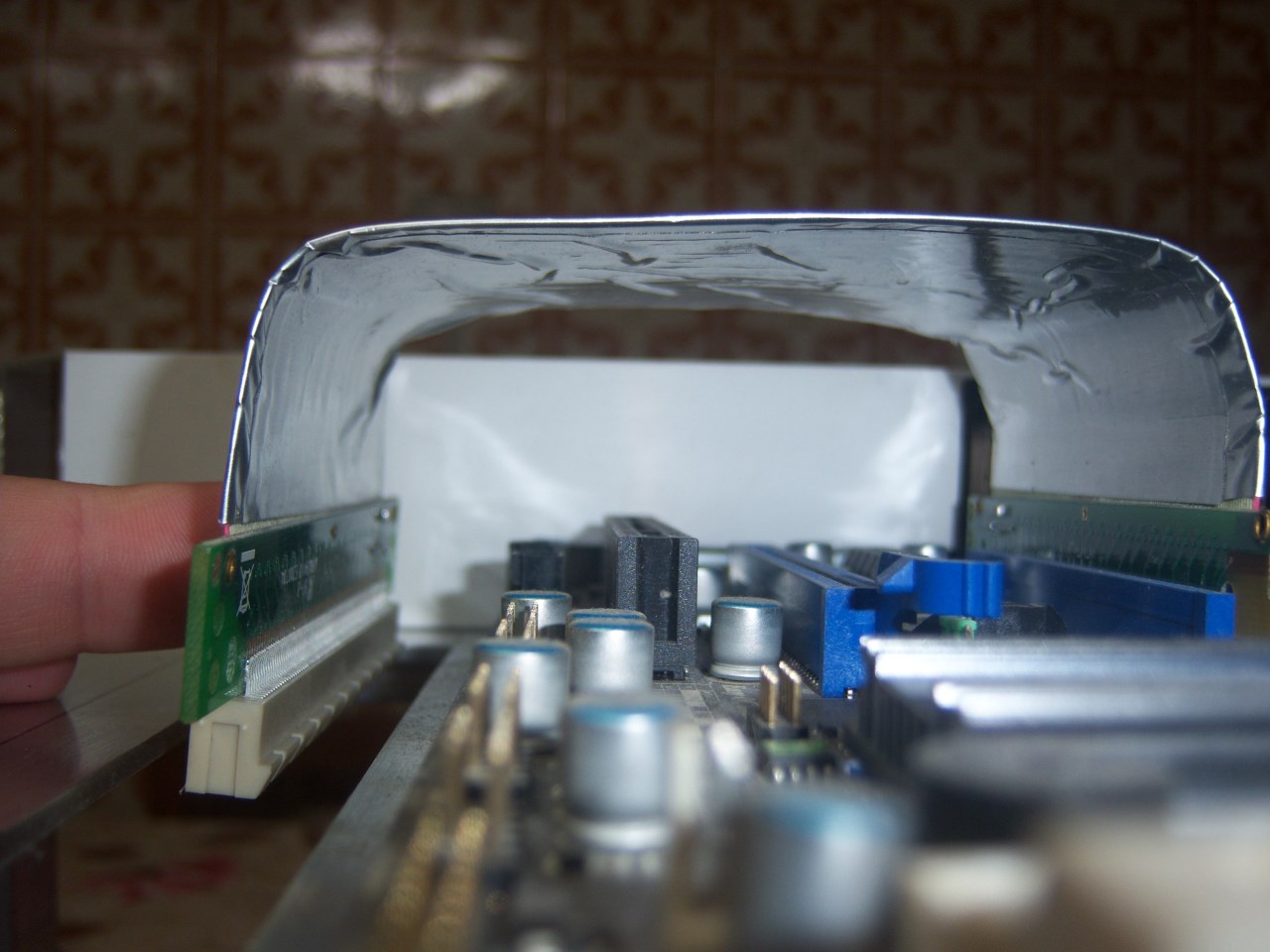

Στη συνέχεια είδα πως το riser έτσι αποκτά αρκετό ύψος, τόσο ώστε να εξέχει από το αλουμίνιο πίσω από αυτό.

100_1253.jpg?m=1400277493

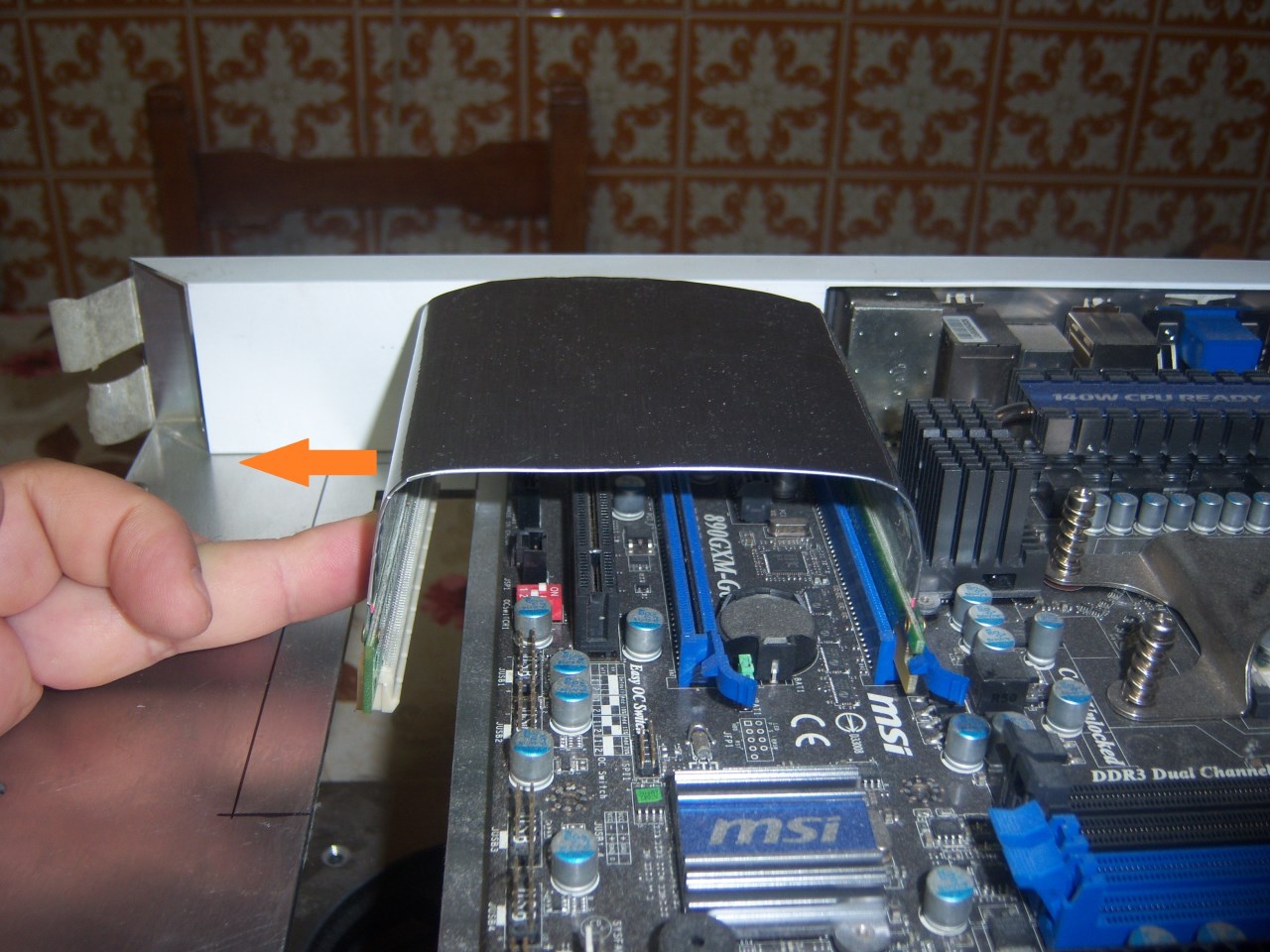

Ο μόνος τρόπος να χαμηλώσει ήταν να μακρύνει προς τη φορά του βέλους, έτσι κρίθηκε αναγκαίο νέο κόψιμο του tray.

100_1252.jpg?m=1400277490

100_1254.jpg?m=1400277497

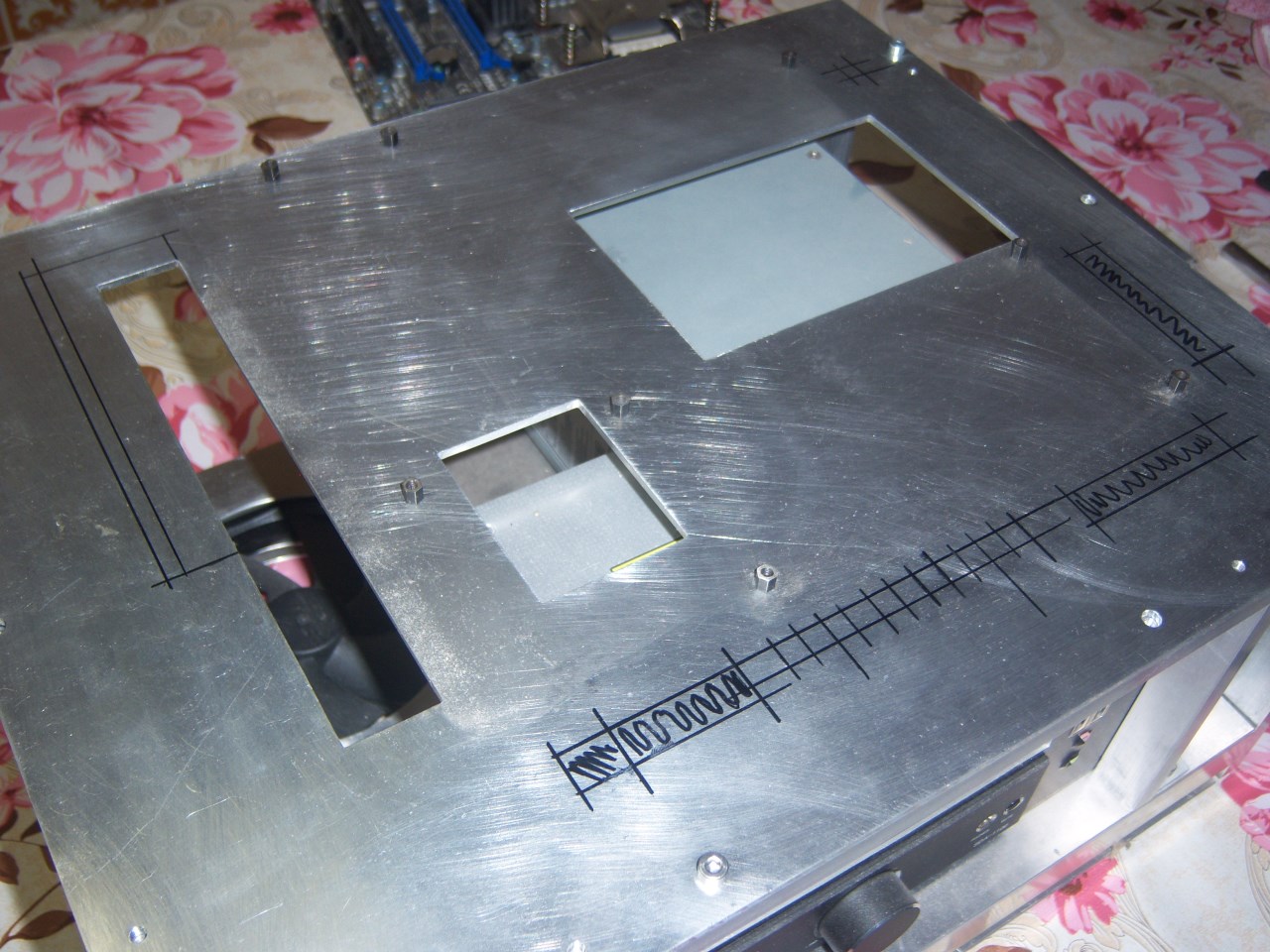

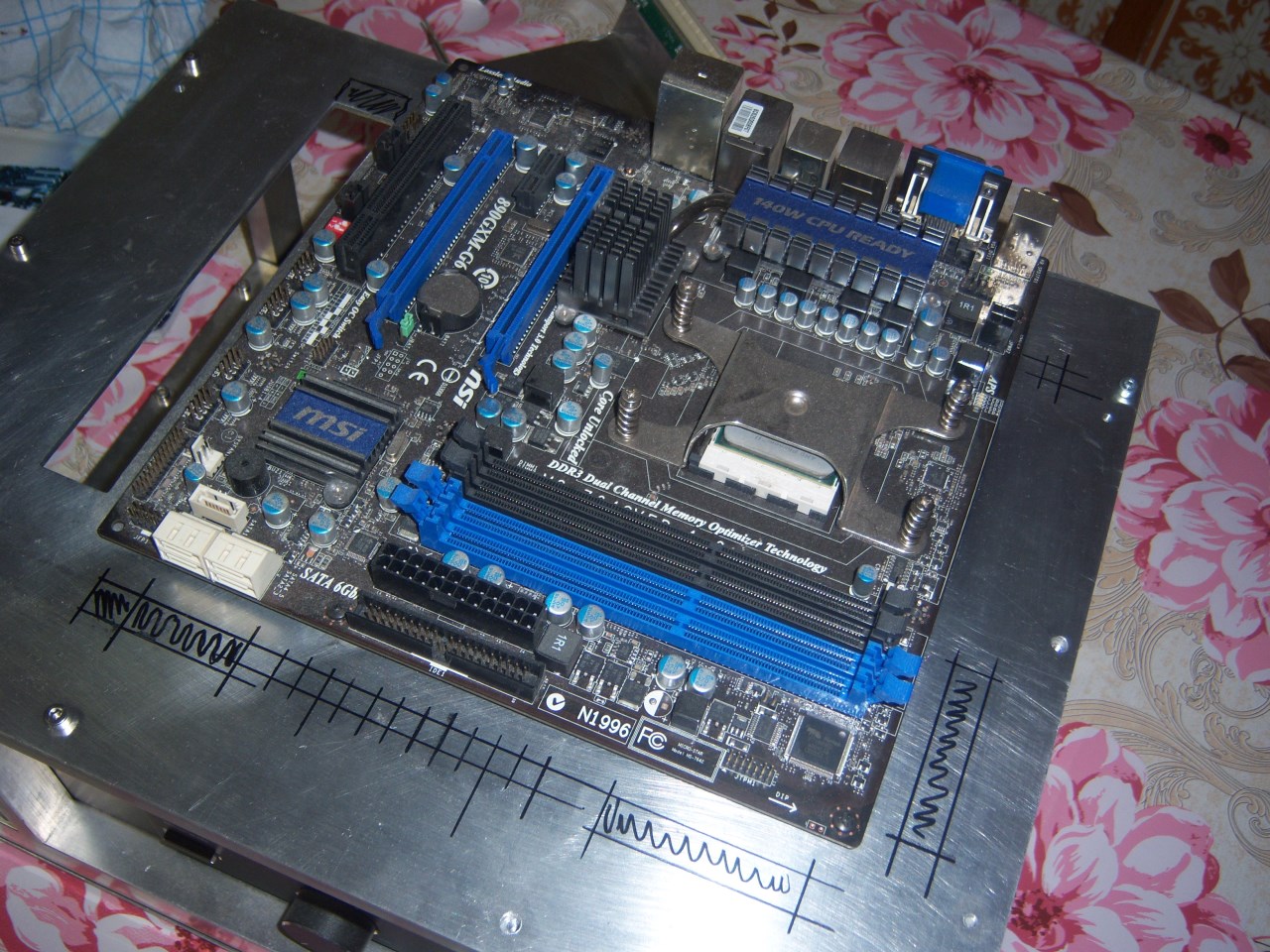

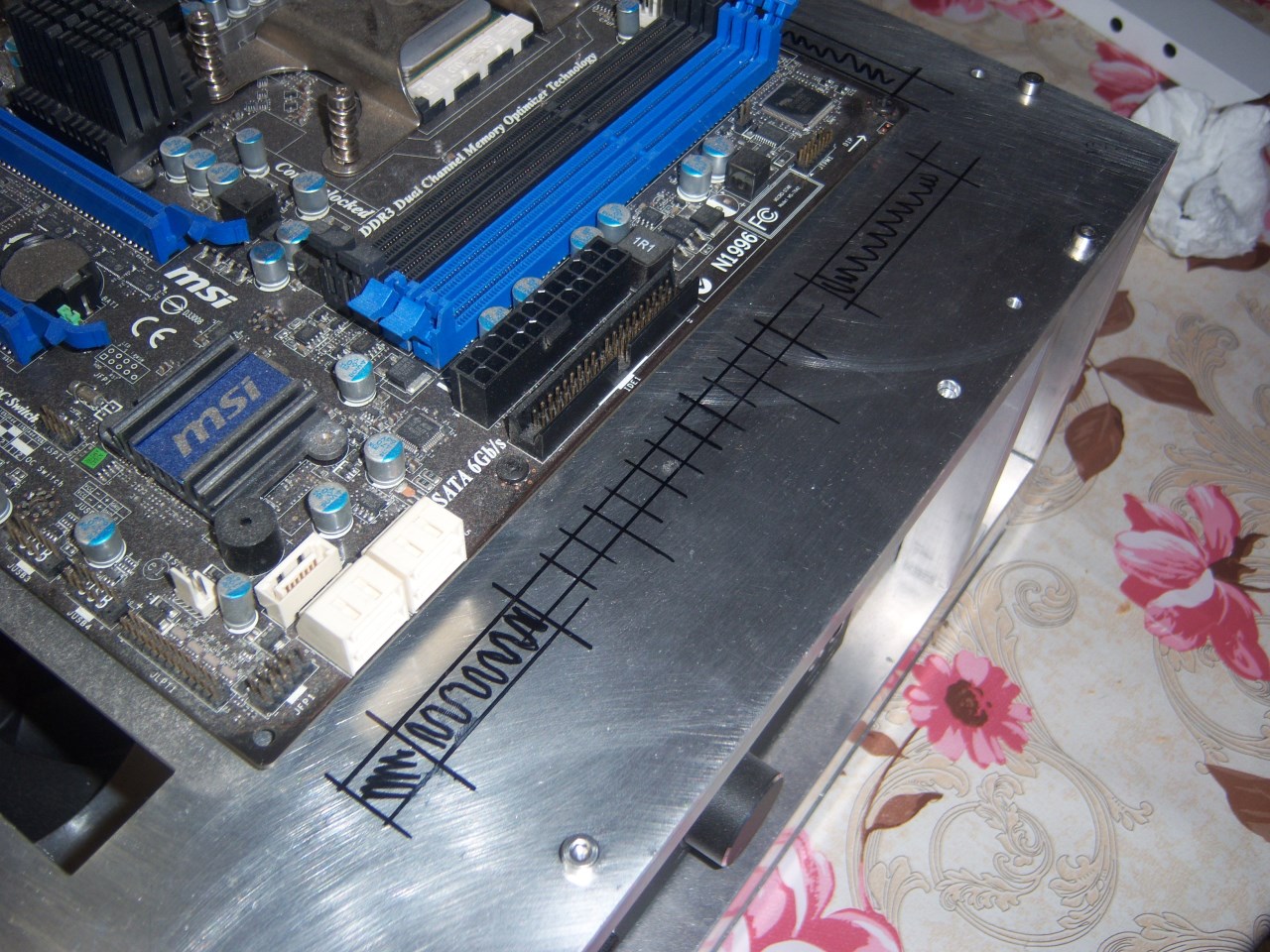

Αφού "μας πήρε η μπάλα", αποφάσισα να τελειώσω μια και καλή το tray, μαρκαρίστηκαν τα κοψίματα των sata/κανάλια αέρα, και οι τρύπες των 24πινου/4πινου.

100_1237.jpg?m=1400277469

100_1240.jpg?m=1400277474

100_1257.jpg?m=1400277501

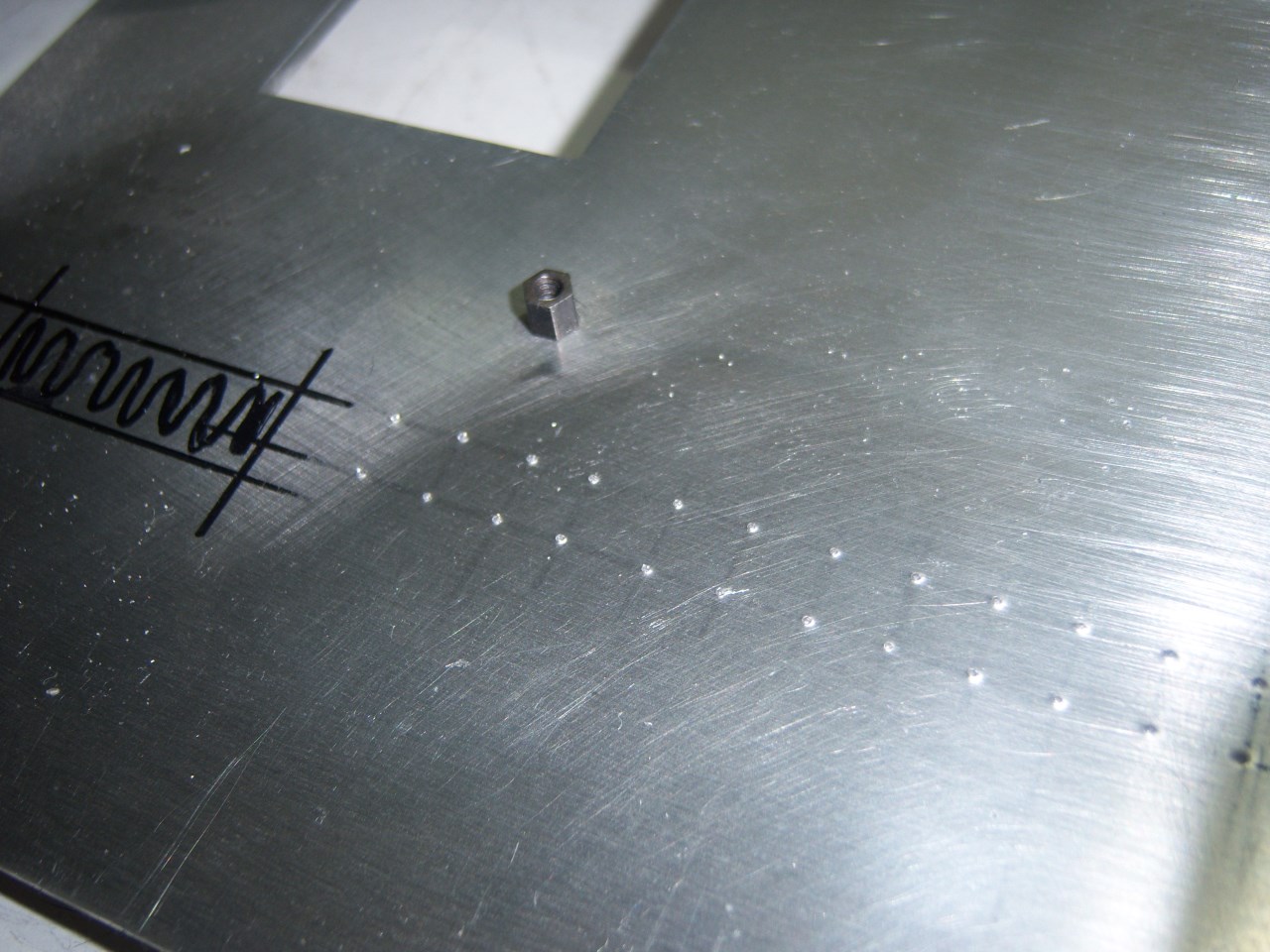

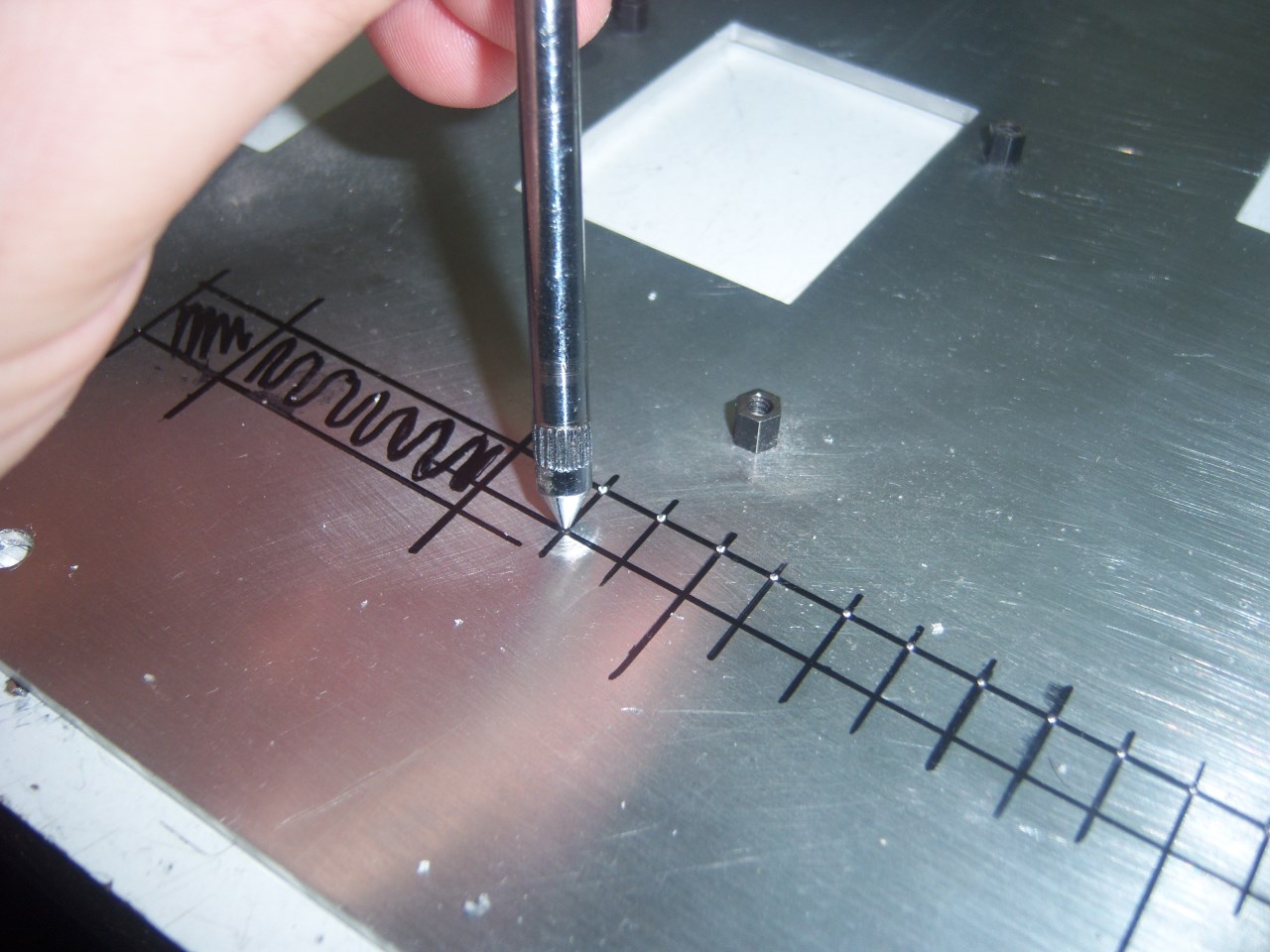

Στις τρύπες καλό είναι να κάνετε πονταρισιές, ώστε να έχετε μεγαλύτερη ακρίβεια στο τρύπημα.

Να ζητήσω συγγνώμη για την αντανάκλαση του φλας στις φωτογραφίες, αλλά είναι σχεδόν αδύνατο να το αποφύγεις...

100_1261.jpg?m=1400277504

100_1263.jpg?m=1400277508

100_1275.jpg?m=1400277512

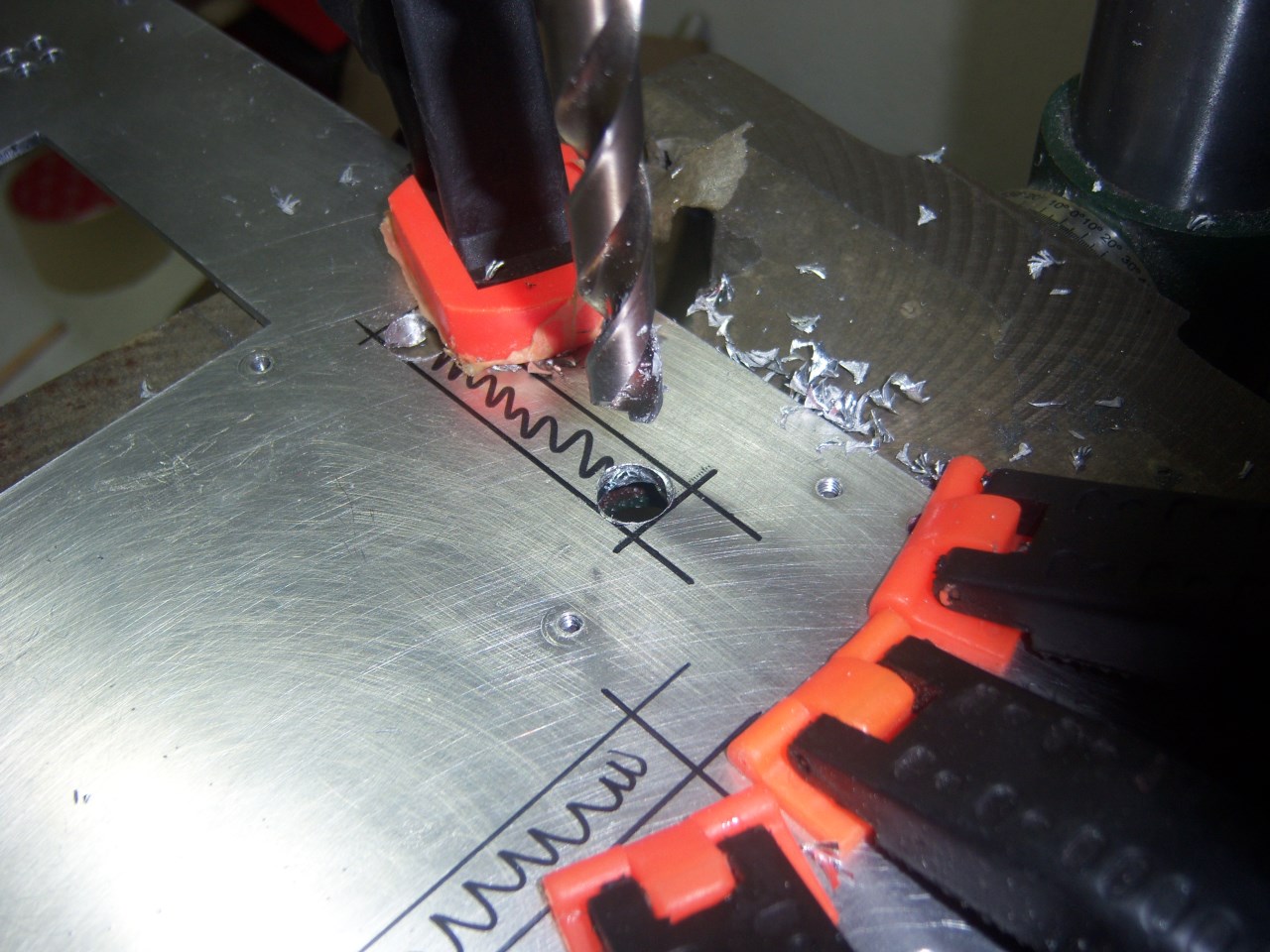

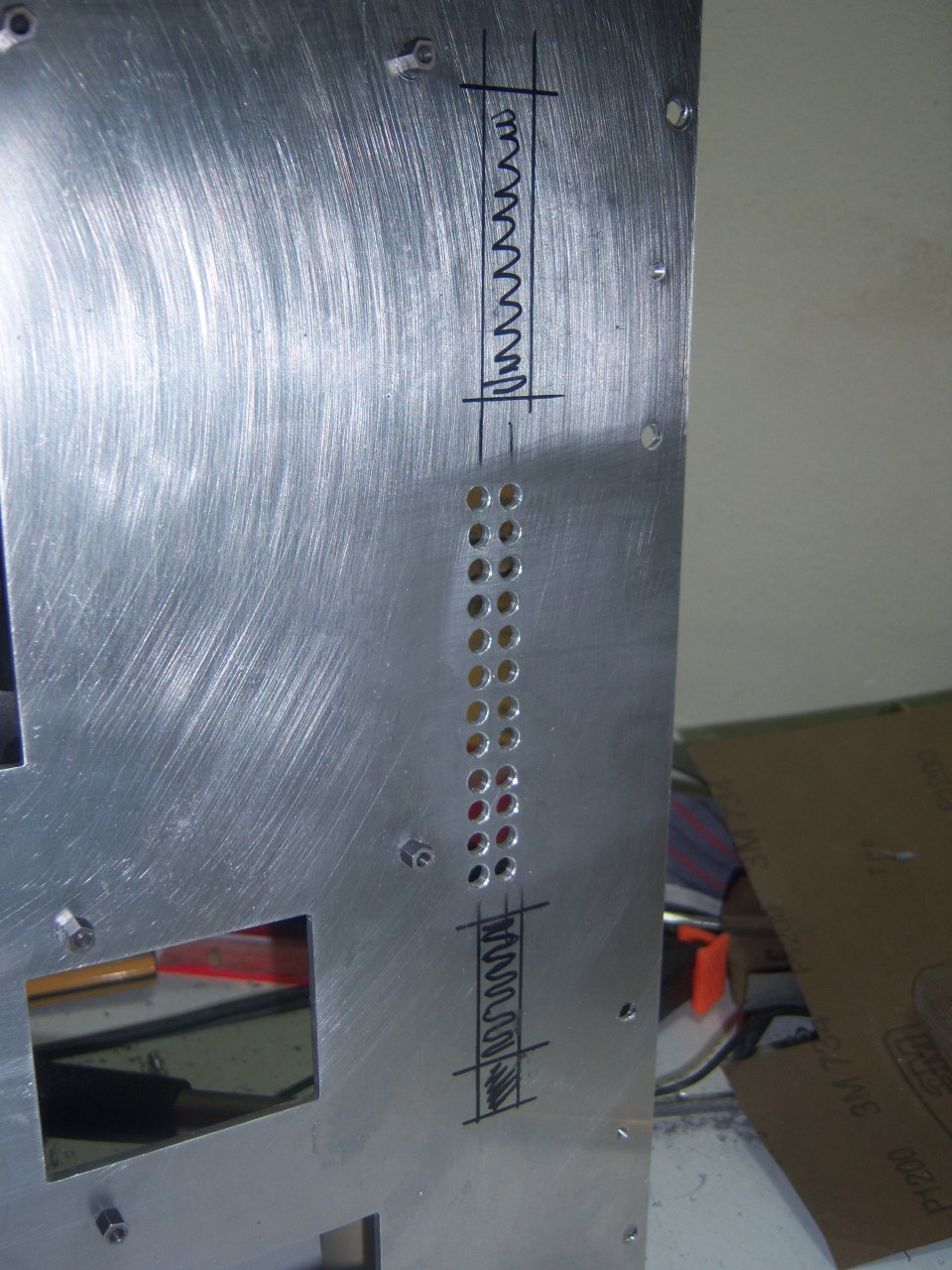

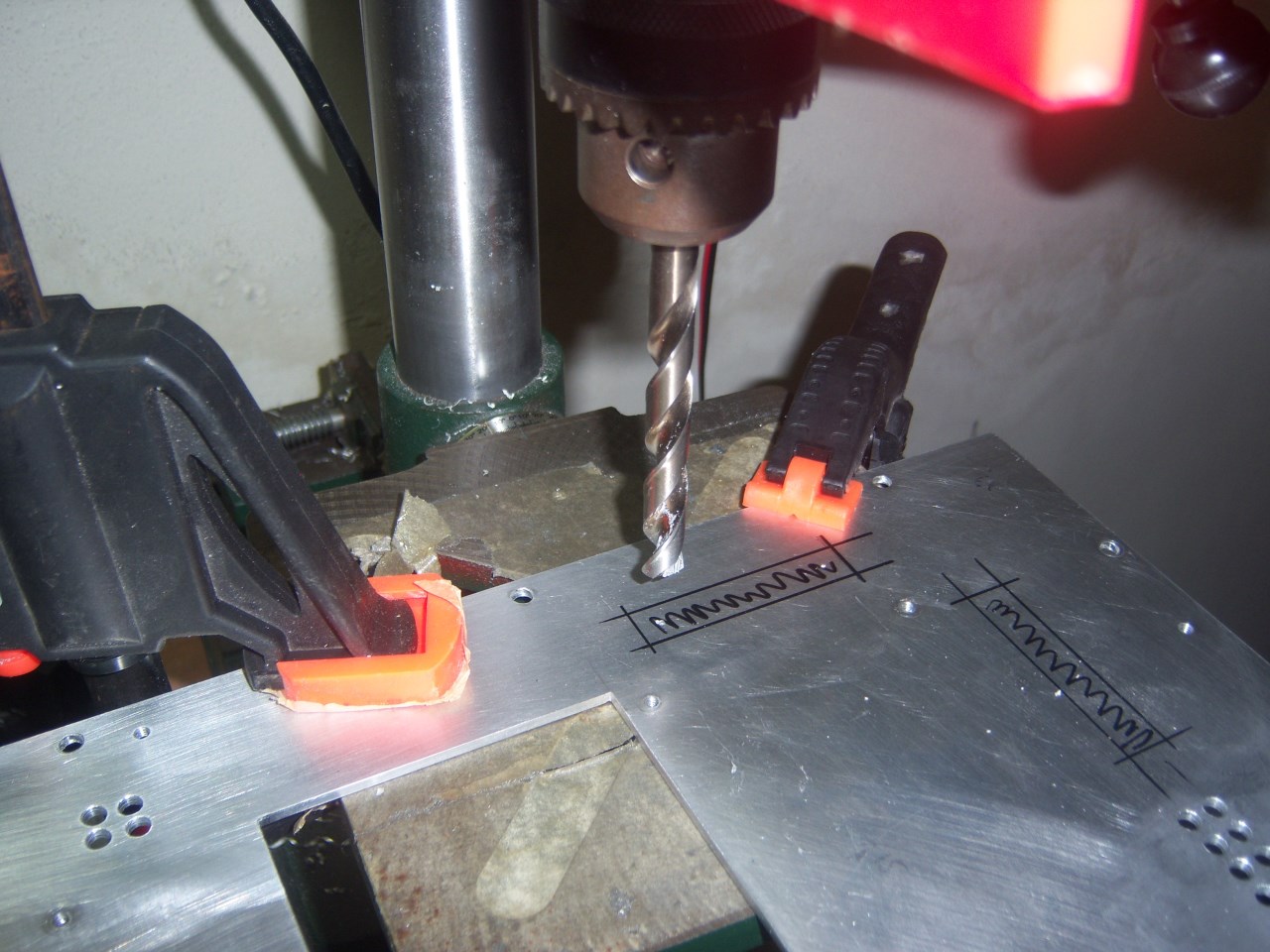

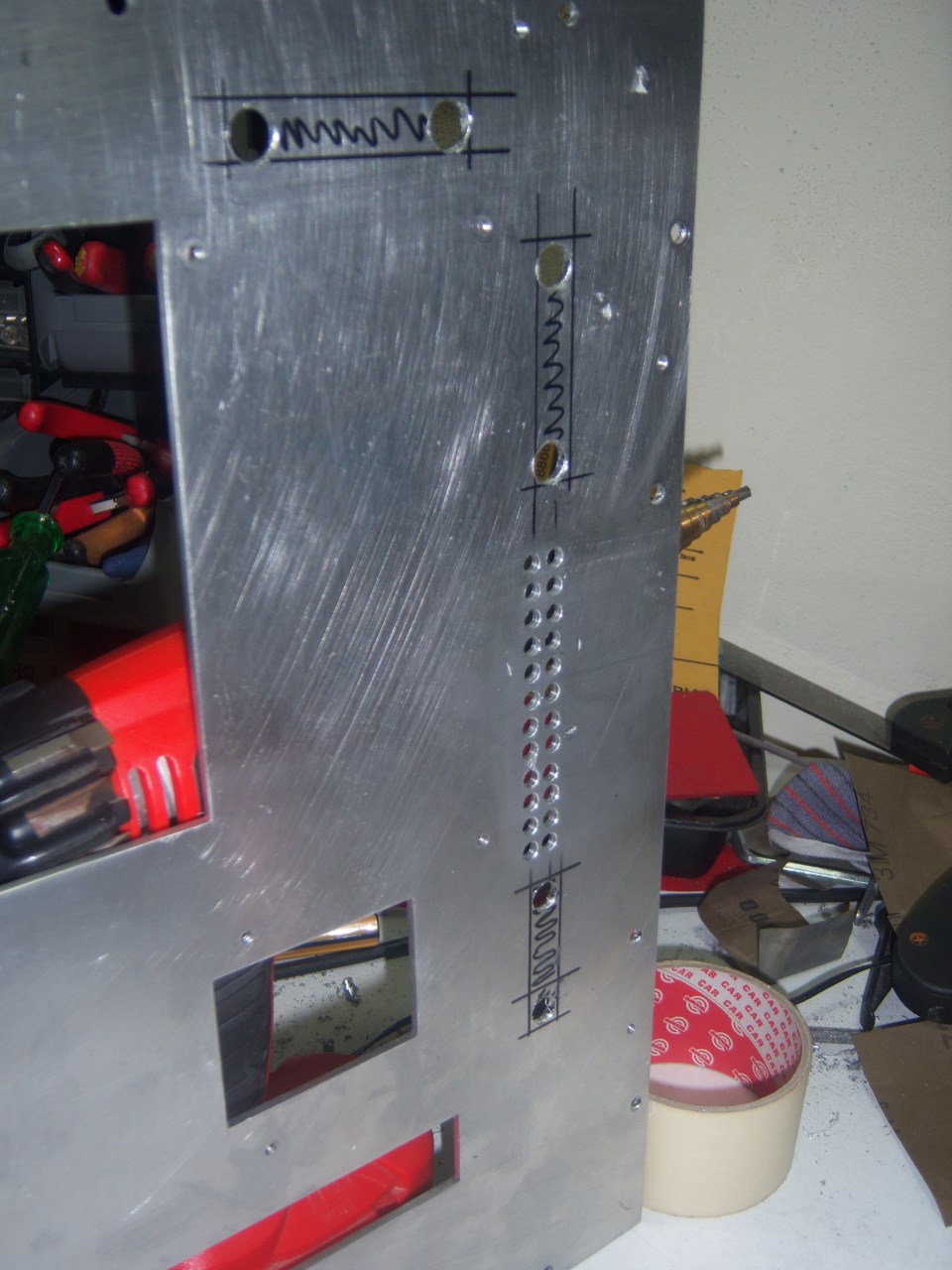

Στο άνοιγμα των θυρών μπορείτε να κάνετε τρύπες αρκετά μεγάλου διαμετρήματος στα άκρα τους, ώστε να γλυτώσετε το κόψιμο των μικρών πλευρών.

100_1282.jpg?m=1400277517

100_1283.jpg?m=1400277522

100_1284.jpg?m=1400277526

100_1287.jpg?m=1400277530

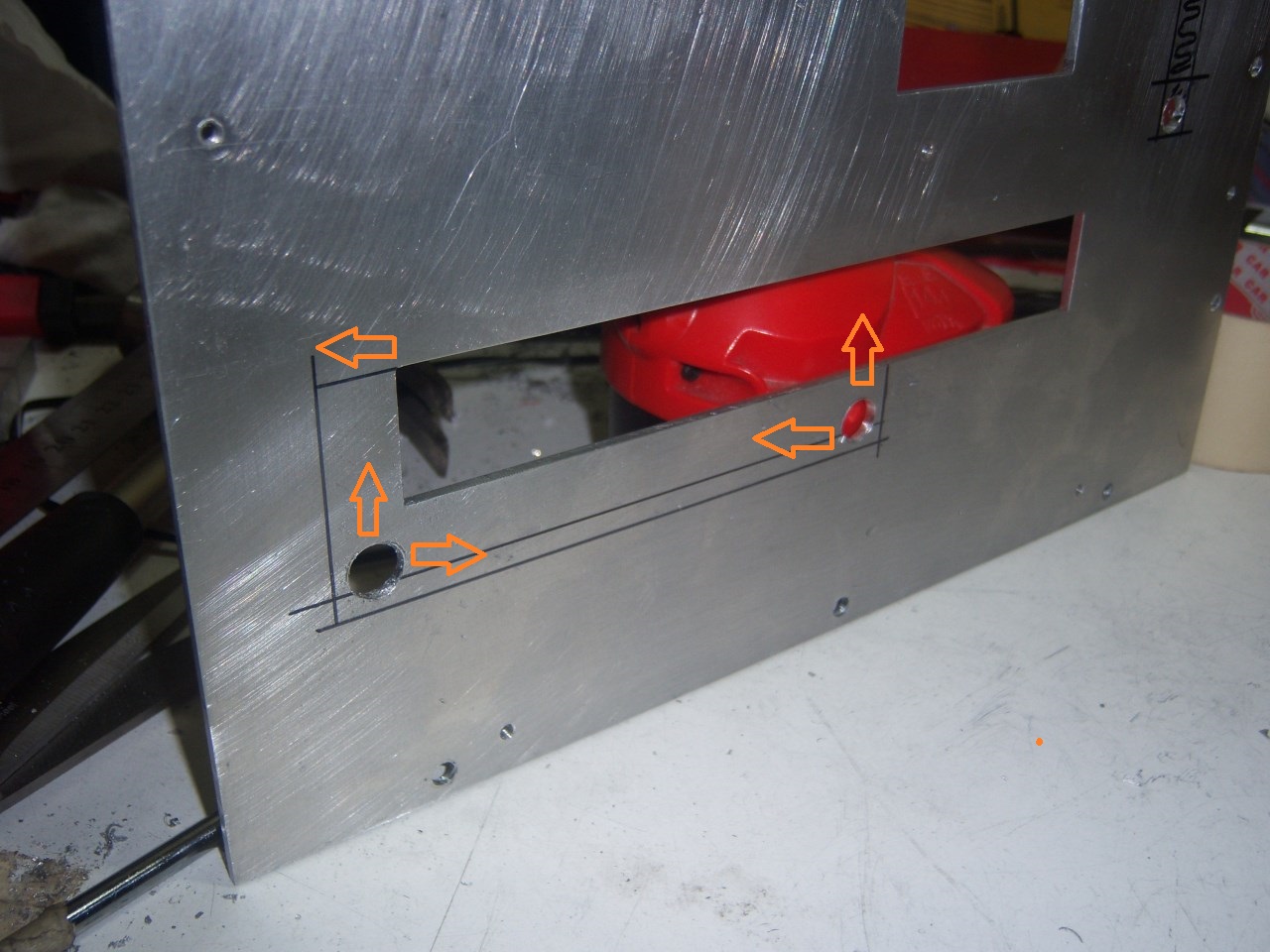

Οι τρύπες αν γίνουν στα σωστά σημεία μπορούν να επιτρέψουν τη κίνηση της σέγας στις επιθυμητές κατευθύνσεις, και να σας γλυτώσουν από άσκοπα κοψίματα .

100_1289.jpg?m=1401128680

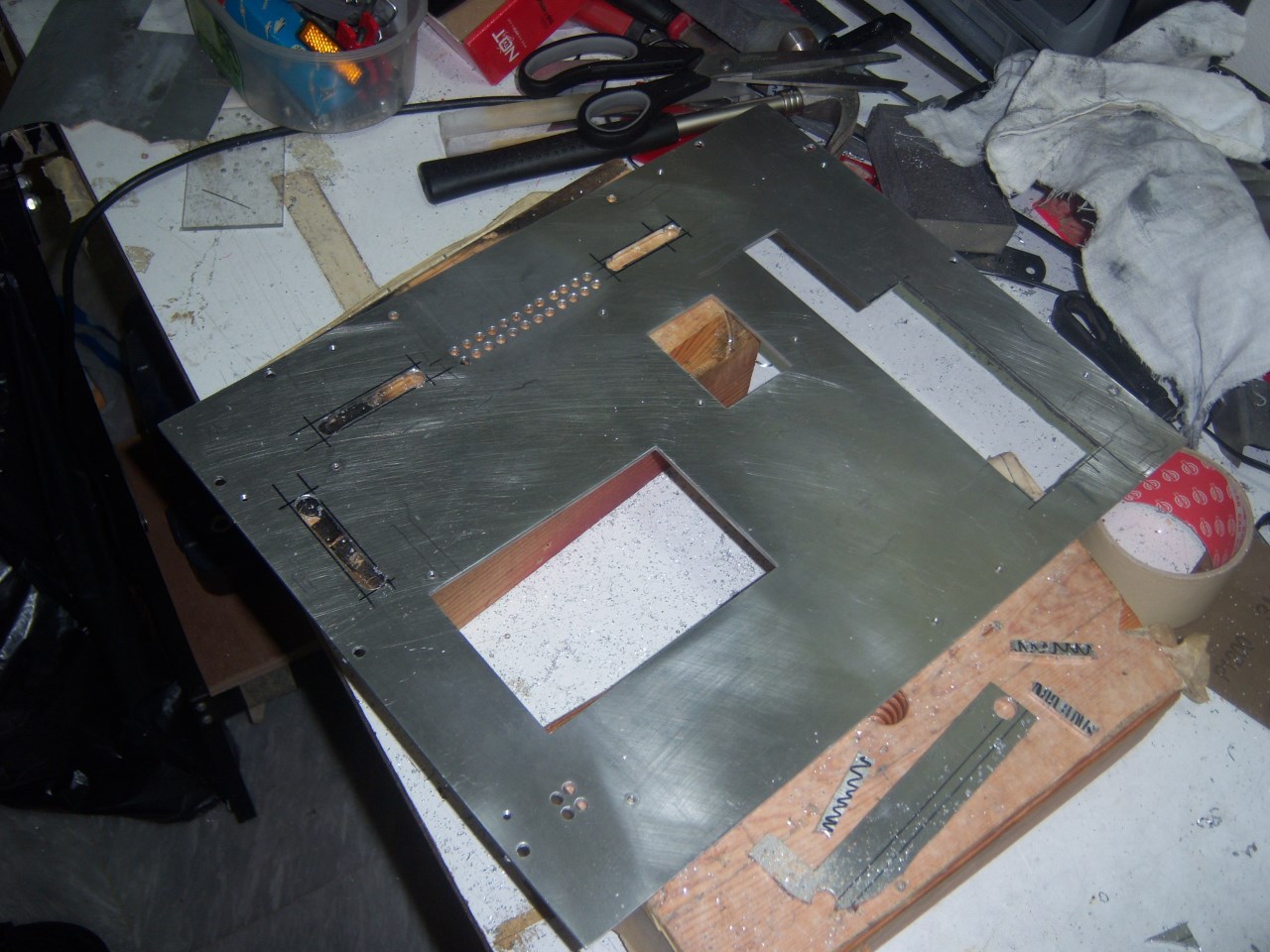

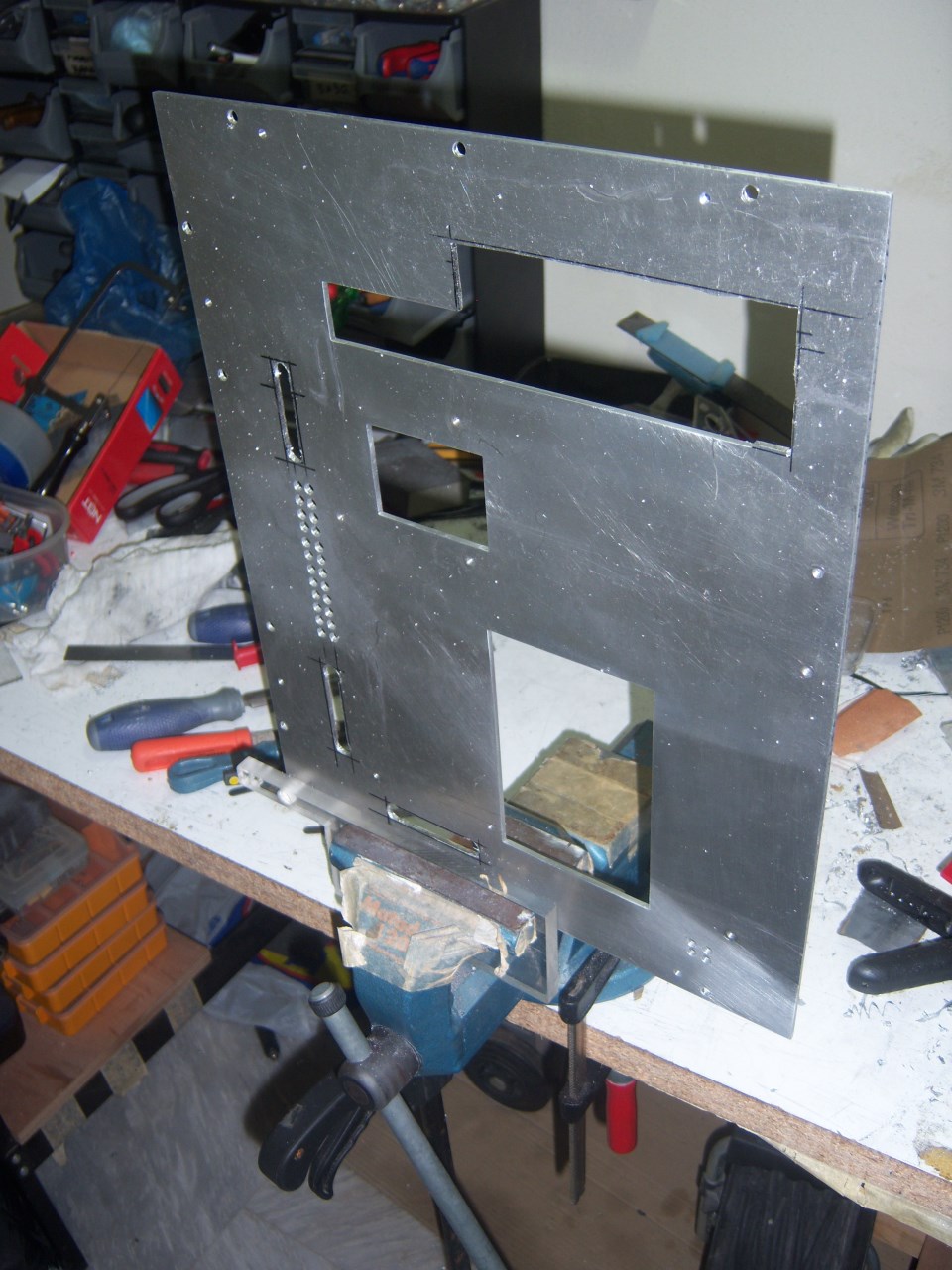

Έγιναν τα κοψίματα και ακολουθεί το φινίρισμα με λίμα.

100_1366.jpg?m=1400277537

100_1369.jpg?m=1400277541

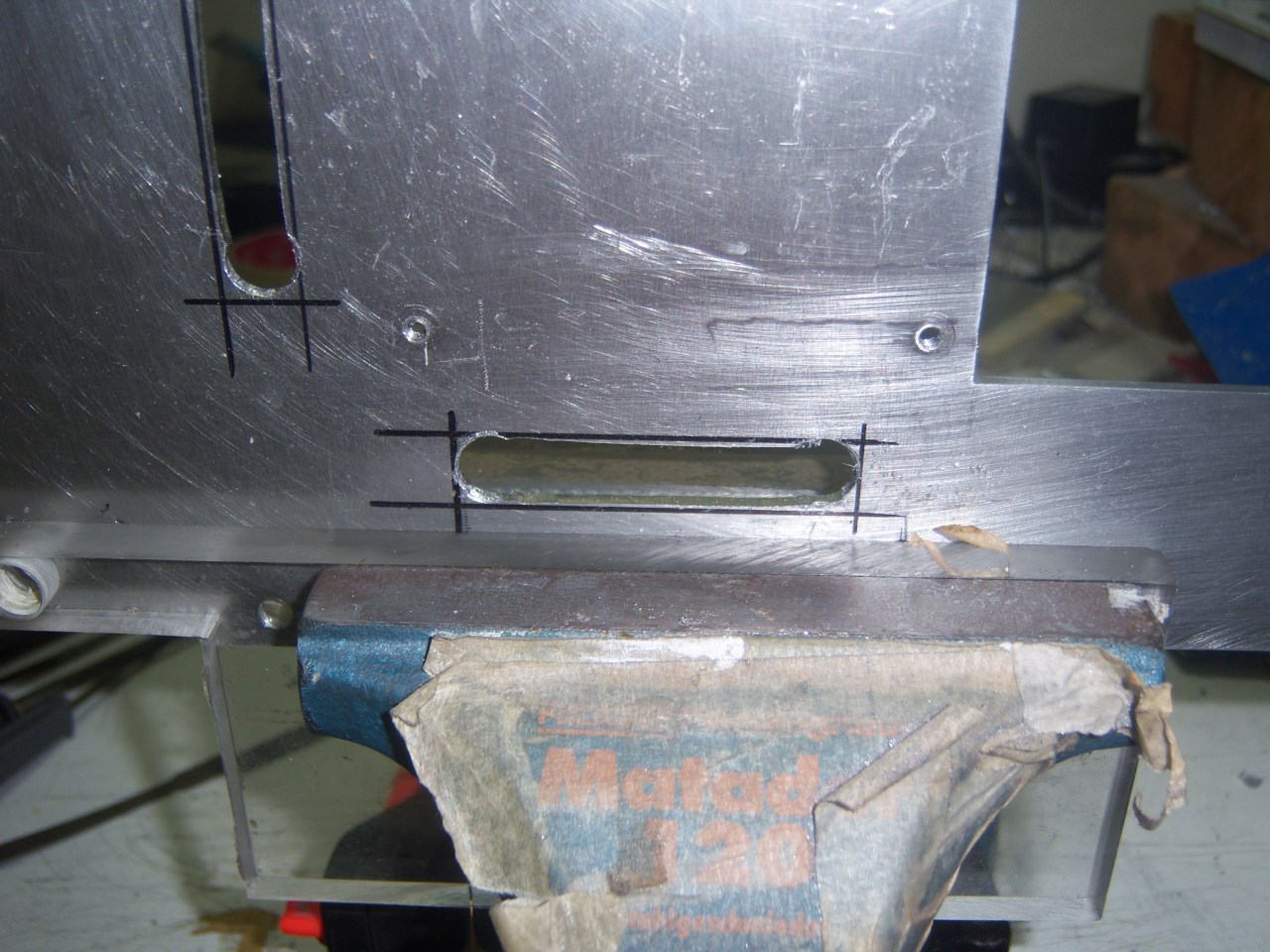

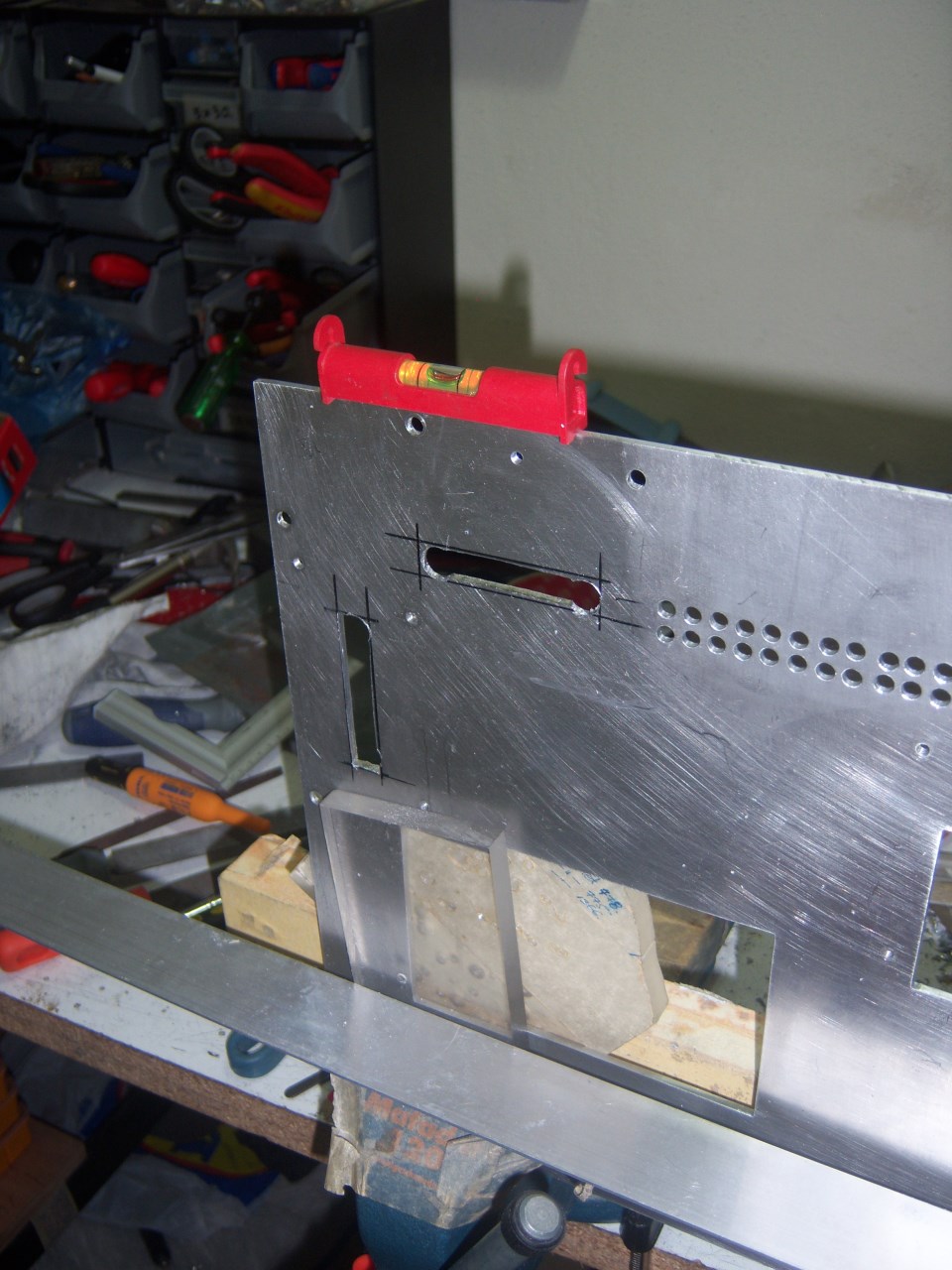

Καλό είναι να αλφαδιάζετε το προς φινίρισμα κομμάτι για να κάνετε σωστή δουλειά, αλλά και να συνηθίζει το χέρι σας.

Ακούγεται περίεργο αλλά με τα πολλά φινιρίσματα το χέρι "μαθαίνει" και διαγράφει οριζόντιες κινήσεις, καλό είναι λοιπόν να ξεκινήσετε με σωστά τοποθετημένα κομμάτια.

100_1376.jpg?m=1400277552

100_1371.jpg?m=1400277547

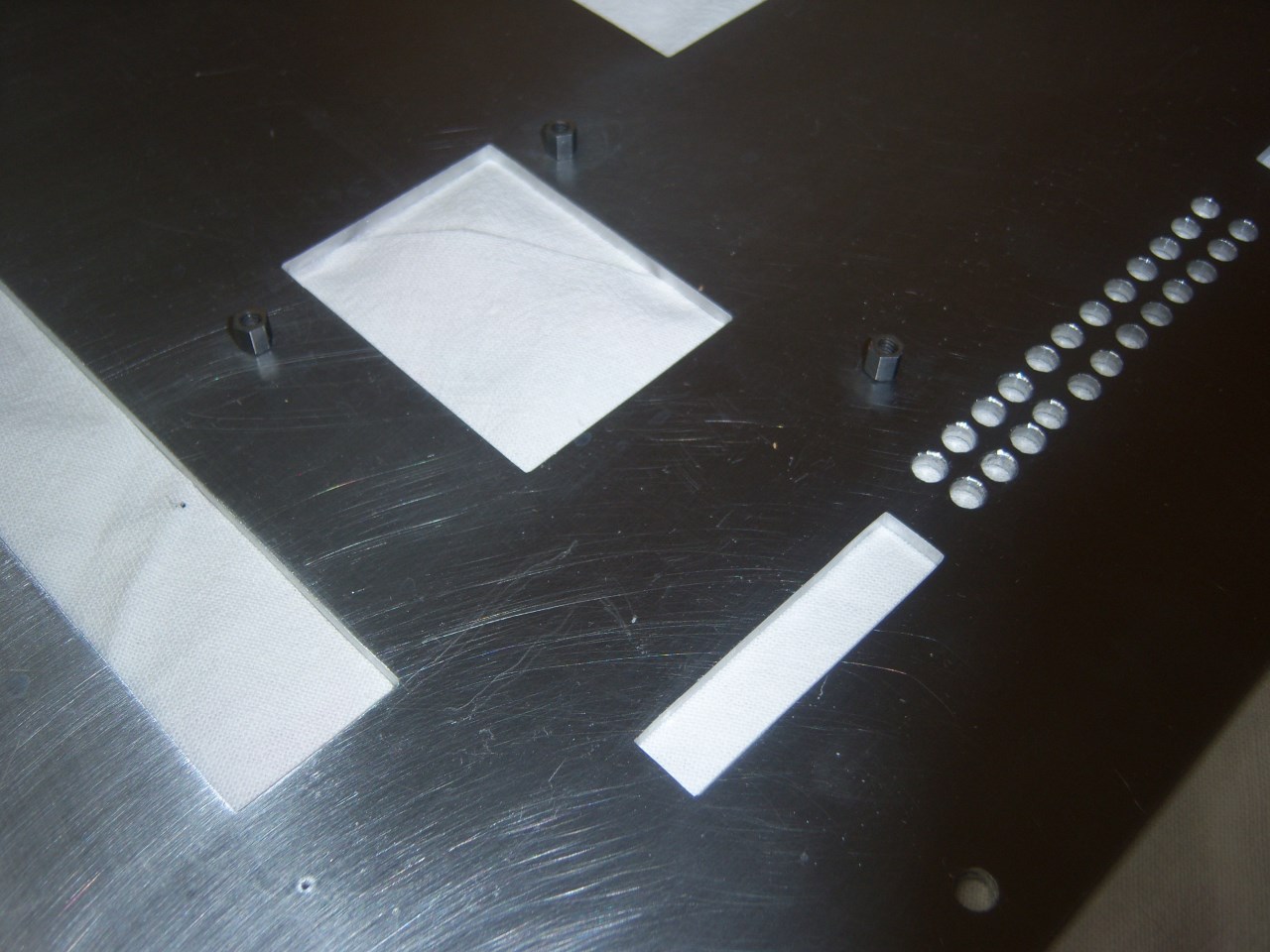

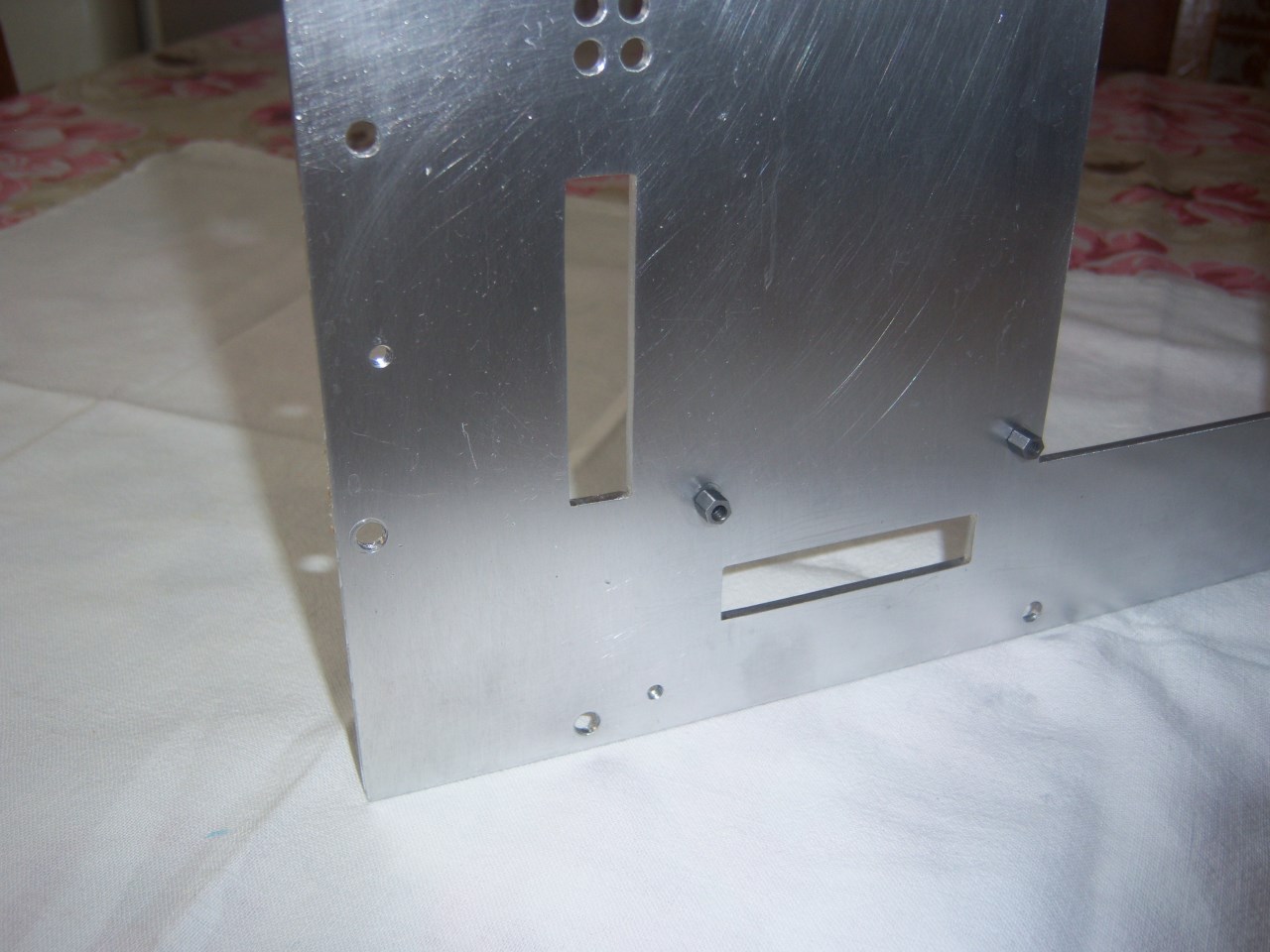

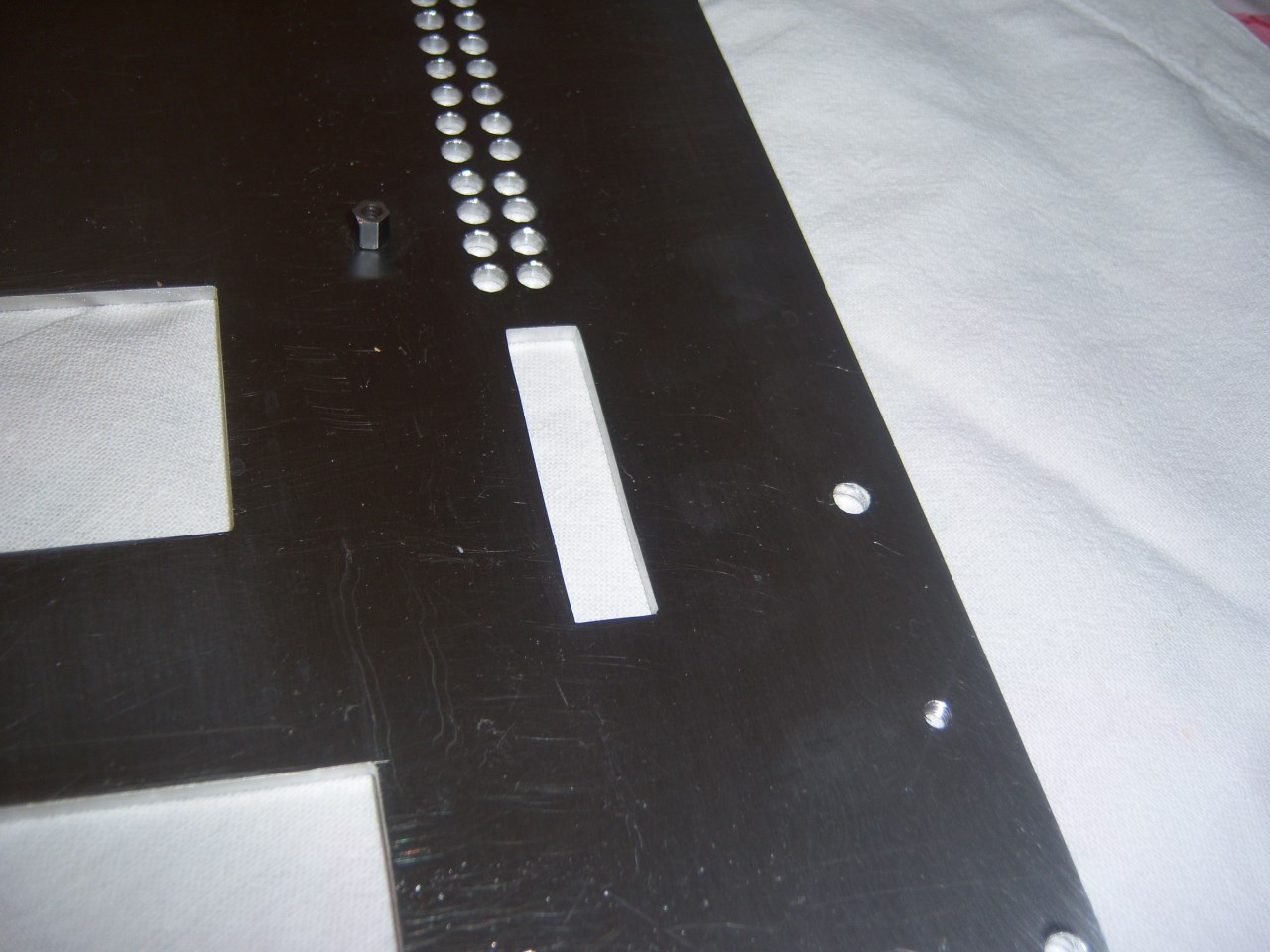

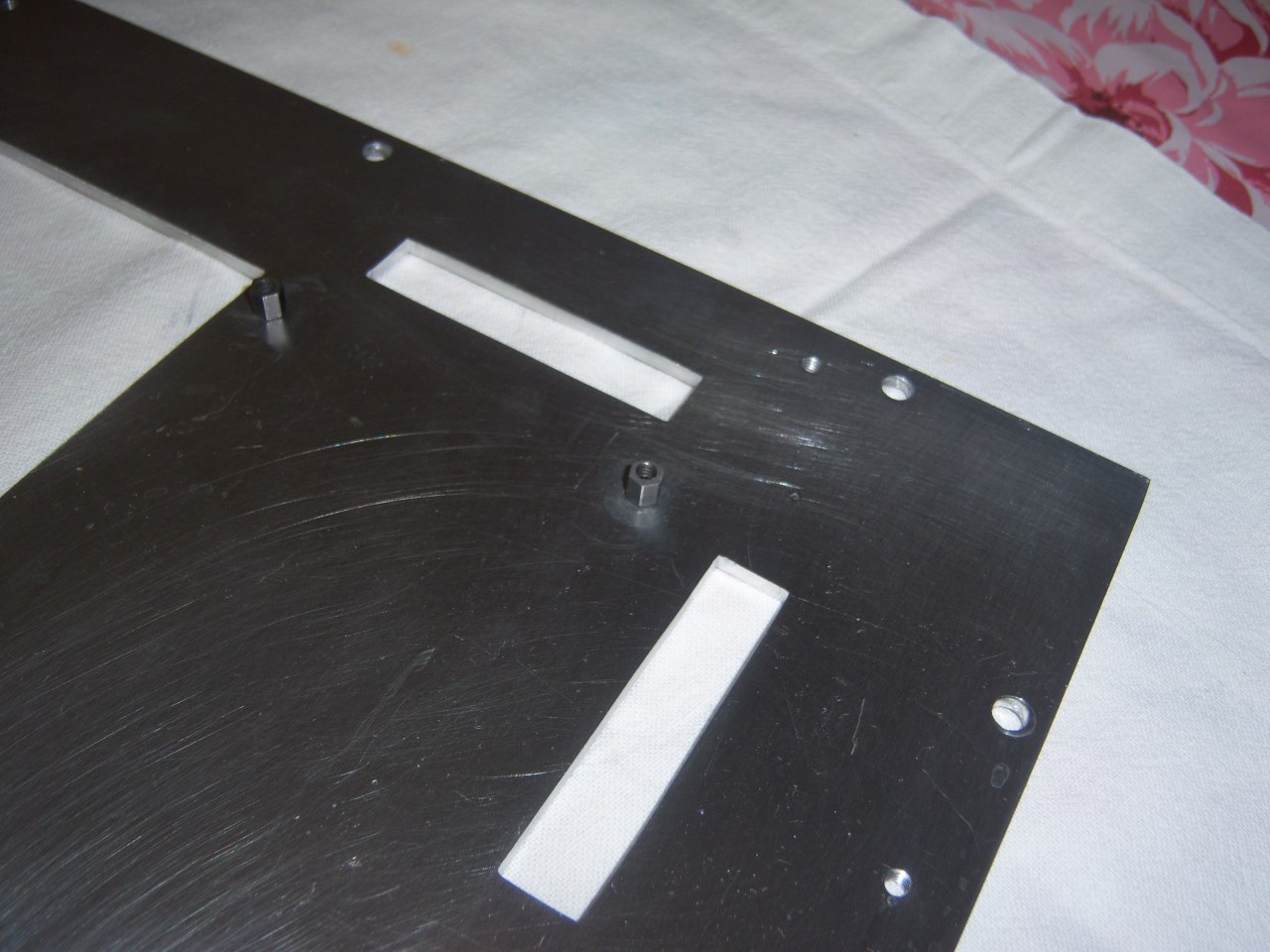

Μερικές ωρίτσες μετά.:) (το λιμάρισμα απαιτεί πολύ χρόνο)

100_1394.jpg?m=1400277555

100_1424.jpg?m=1400277560

100_1425.jpg?m=1400277563

100_1428.jpg?m=1400277566

100_1407.jpg?m=1400277557]

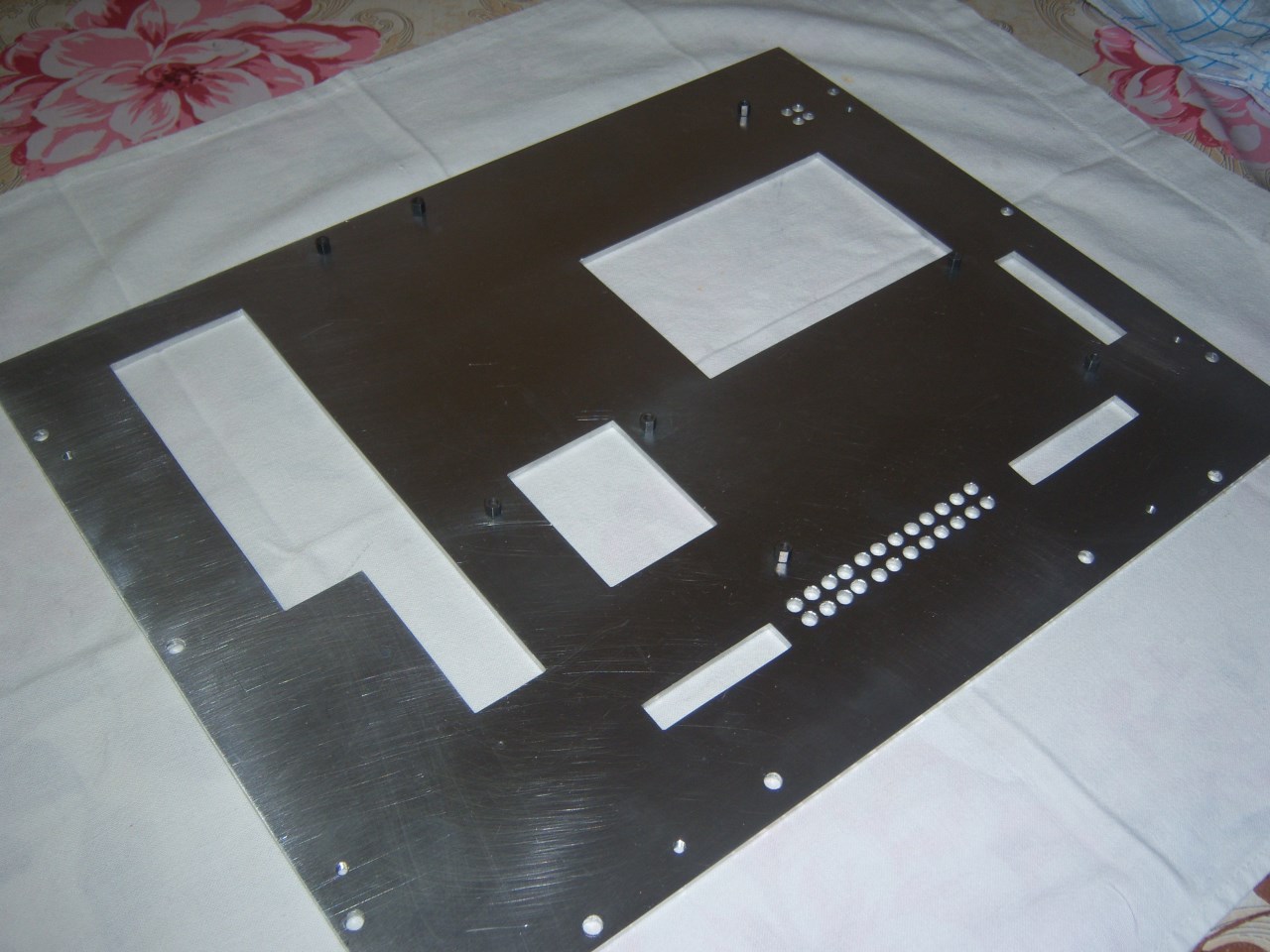

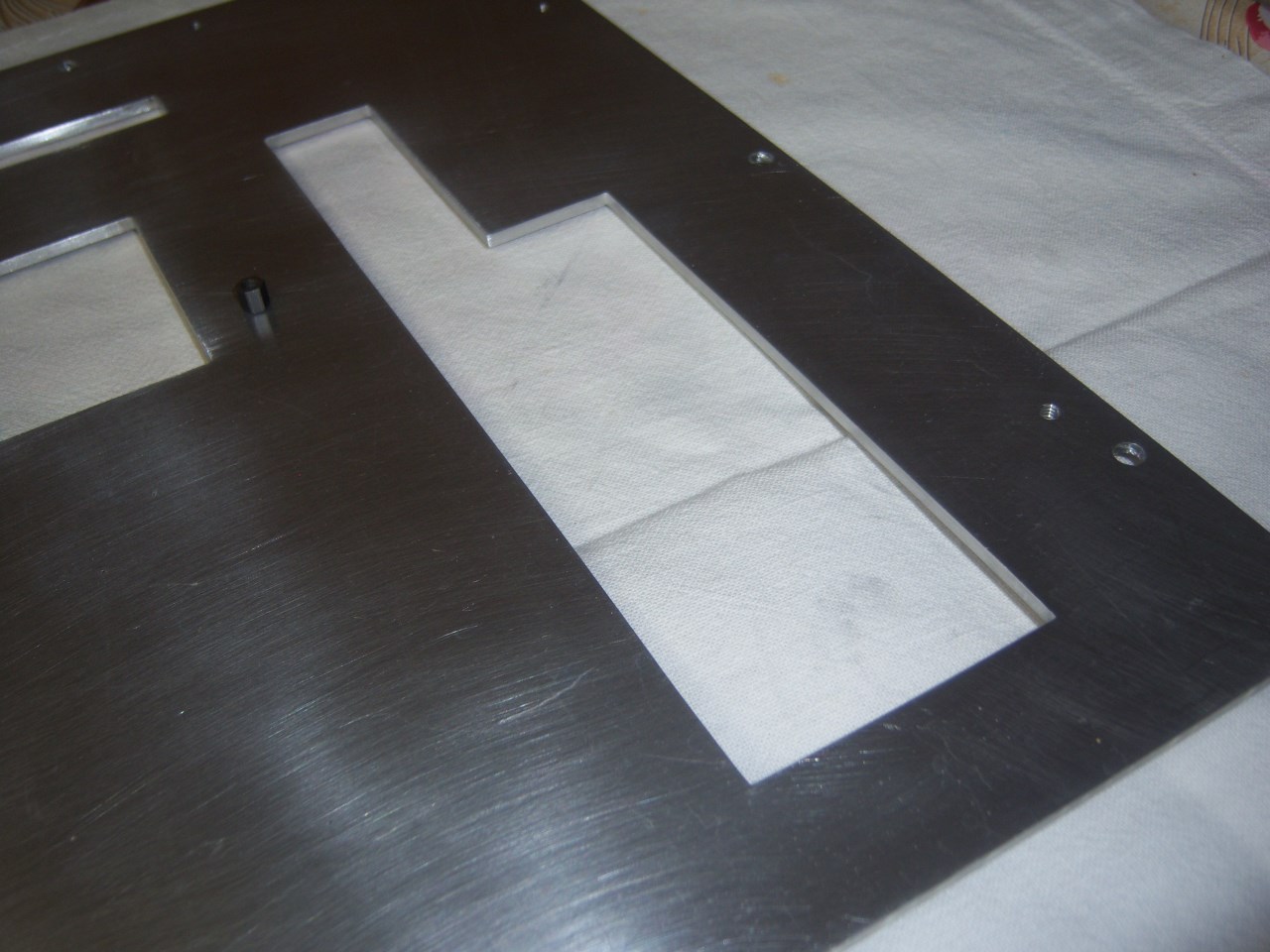

Το τελικό αποτέλεσμα με άφησε αρκετά ικανοποιημένο.

100_1431.jpg?m=1400277569

Να ευχαριστήσω όλους όσους εξακολουθείτε να διαβάζετε το παρόν νήμα.

Για τυχόν απορίες στη διάθεση σας.:)

100_5707ar.jpg?m=1401174344

qHijD.jpg?m=1401087309

Link to comment
Share on other sites

Χίλων ο Λακεδαιμόνιος (600 - 520 π.Χ.): Σπεύδε βραδέως.:p

Τόσο βραδέως όμως που μέχρι να τελειώσει το project, θα αναφέρονται κάποιοι στα δικά σου αποφθέγματα με τον ίδιο τρόπο (Lakisss ο TheLabιος, 2014 μ.Χ.)...

Link to comment
Share on other sites

Project ''Bista''. Part -12 (Vga bracket)

Καλημέρα/σπέρα.:)

Συνέχεια σήμερα στη προσπάθεια, να βρούμε μία θέση της κάρτας γραφικών στη κατασκευή.

Στο προηγούμενο επεισόδιο είδαμε τη προσπάθεια να ξεπεραστεί το πρόβλημα της επαφής του pci riser στο motherboard tray, με την αύξηση της επιφάνειας των θυρών του δεύτερου.

Σήμερα το update είναι εξαιρετικά σημαντικό, η κάρτα πρέπει να τοποθετηθεί σωστά και με ακρίβεια χιλιοστού, ενώ λόγω της αντισυμβατικής της θέσης πρέπει επίσης να εξασφαλιστεί και η ακεραιότητα του pcb.

Όλα αυτά βέβαια "γαρνιρισμένα" με καλό οπτικό αποτέλεσμα και φινίρισμα, αλλά αρκετά μαζεμένα σας είπα... πάμε να δούμε τι θα δούμε.:)

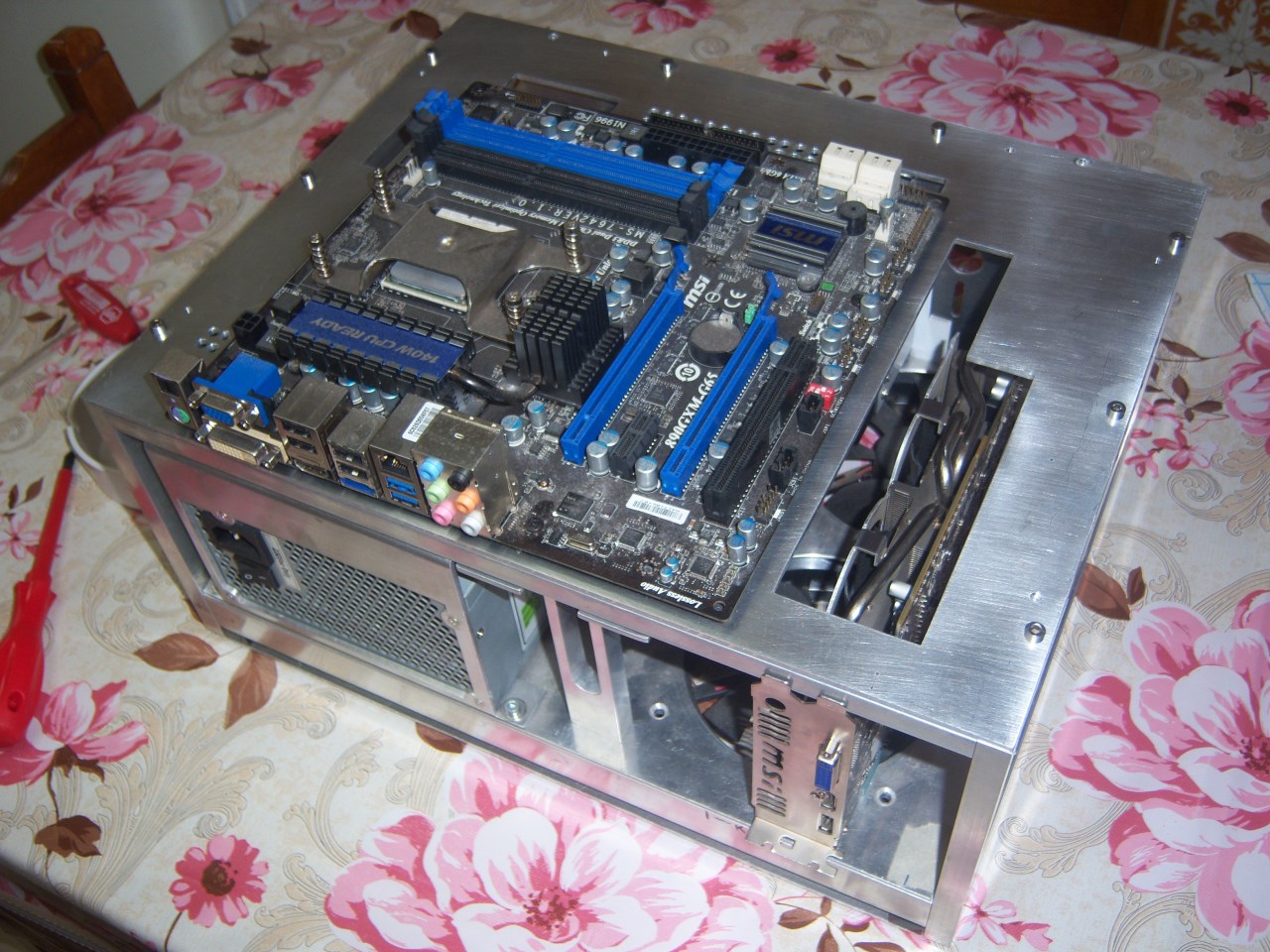

Με μεγαλύτερη πλέον τη θύρα στο tray, η κάρτα γραφικών τοποθετήθηκε στο κάτω διαμέρισμα του case.

100_1433.jpg?m=1400277667

Υπάρχει στενότητα χώρου, καθώς η κάρτα πρέπει να συνυπάρξει εκεί μαζί με άλλα καλούδια.

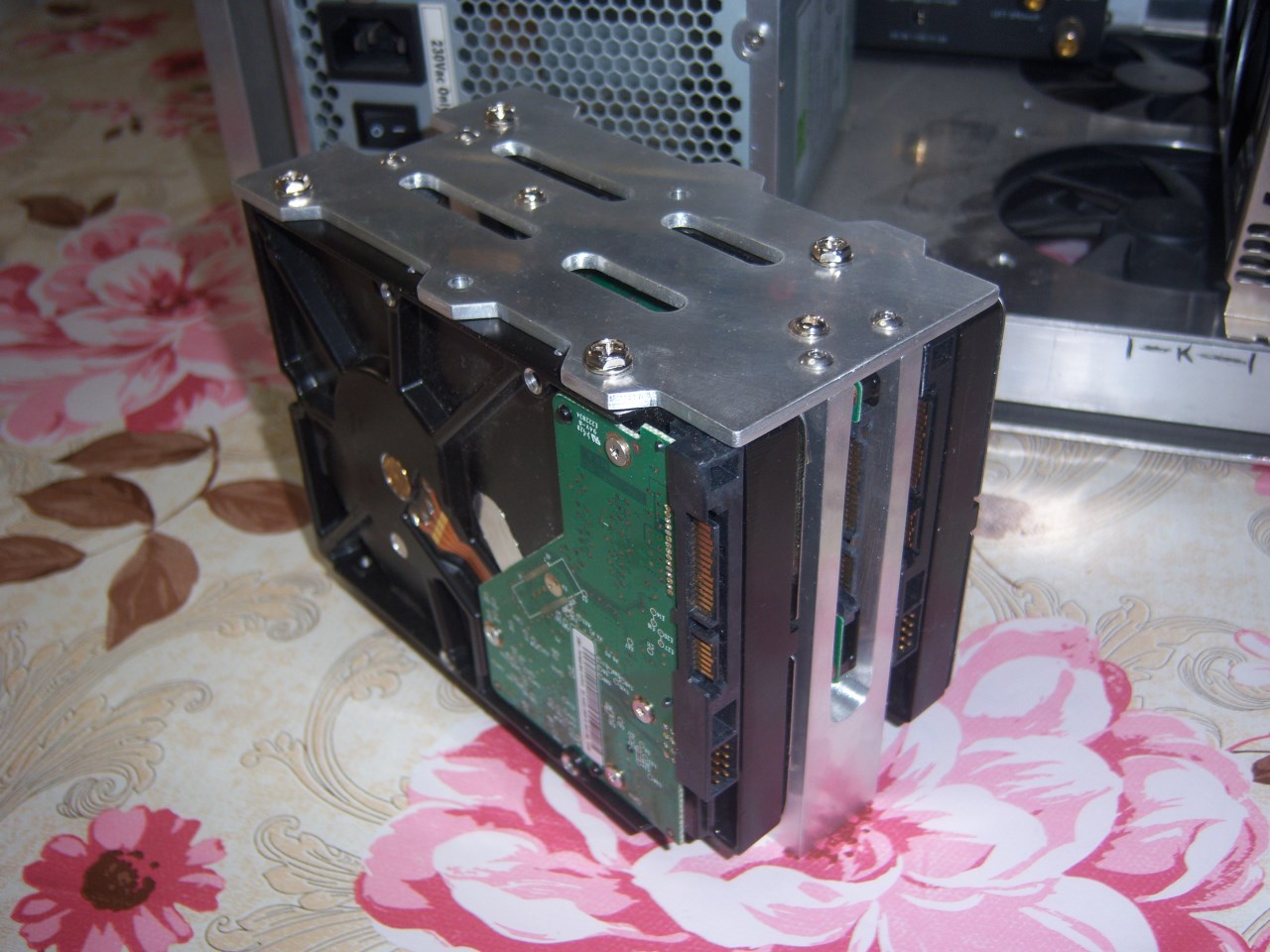

θυμηθείτε τη βάση των δίσκων, αλλά υπάρχει και κάτι άλλο που θα σας δείξω σε μελλοντικό επεισόδιο.:)

100_1436.jpg?m=1400277671

100_1439.jpg?m=1400277675

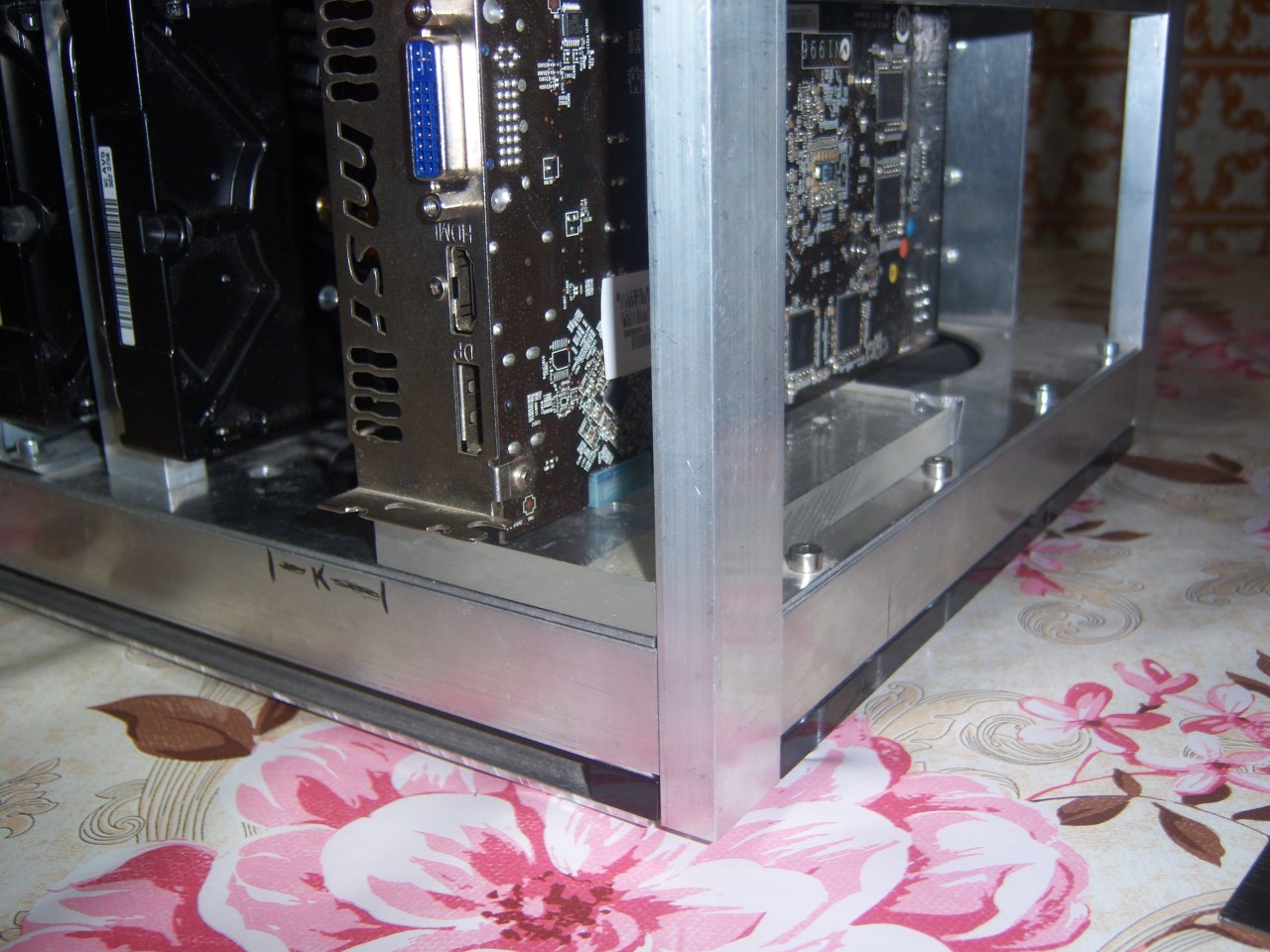

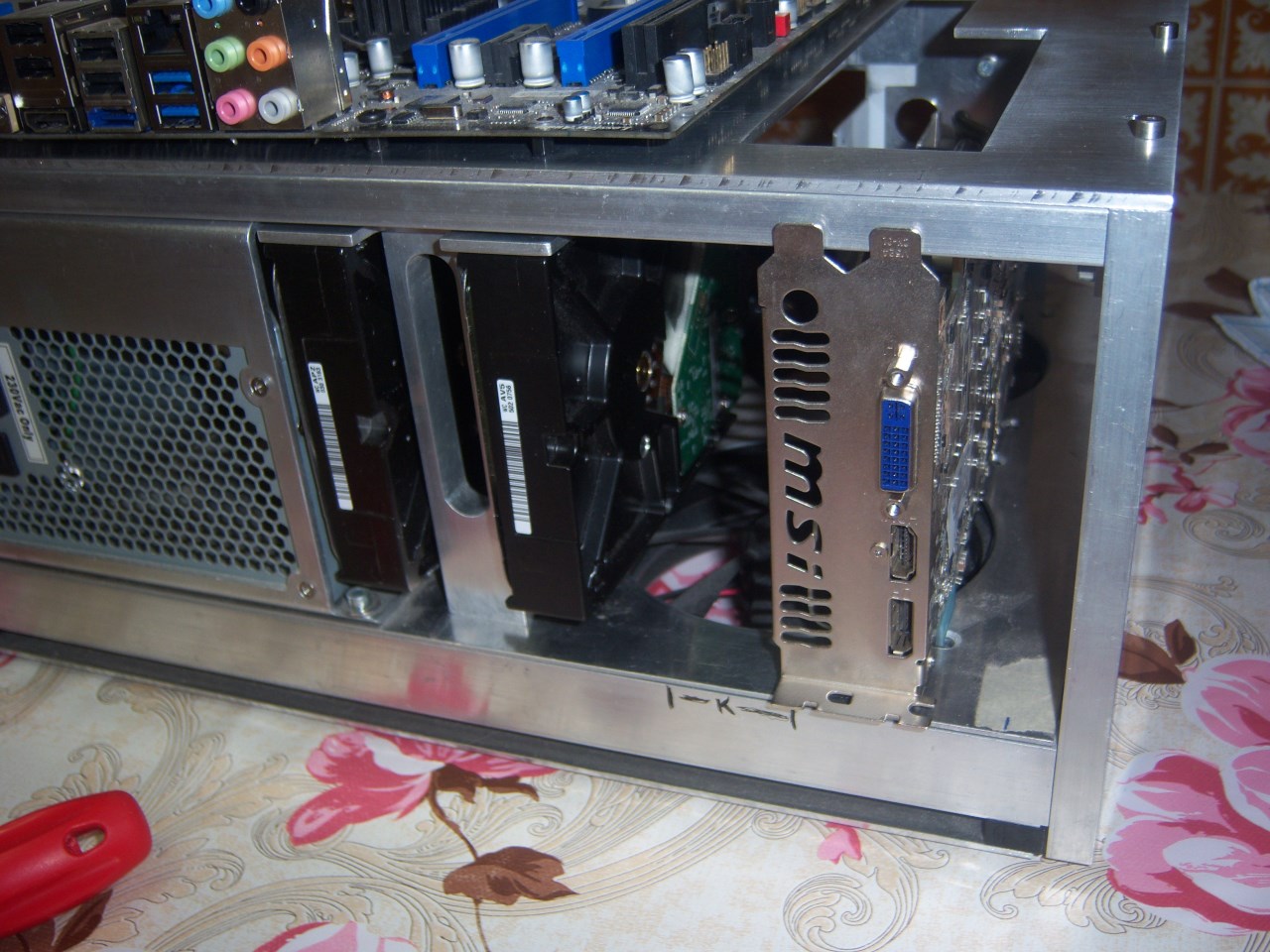

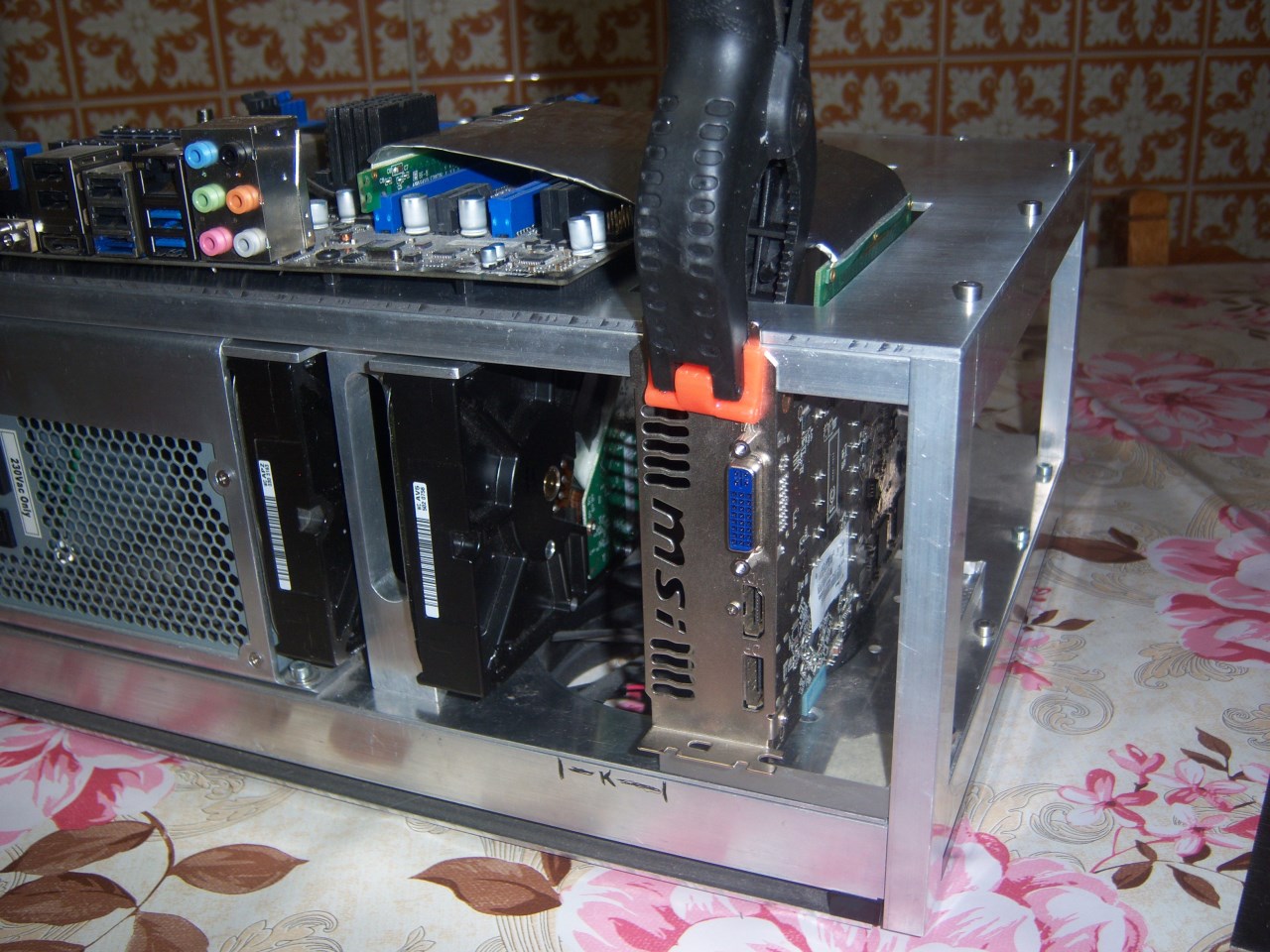

Μαρκαρίστηκε η ακριβής θέση, ενώ ένα κομμάτι plexiglass έδωσε την απαραίτητη ανύψωση των 10mm.

100_1443.jpg?m=1400277680

100_1445.jpg?m=1400277683

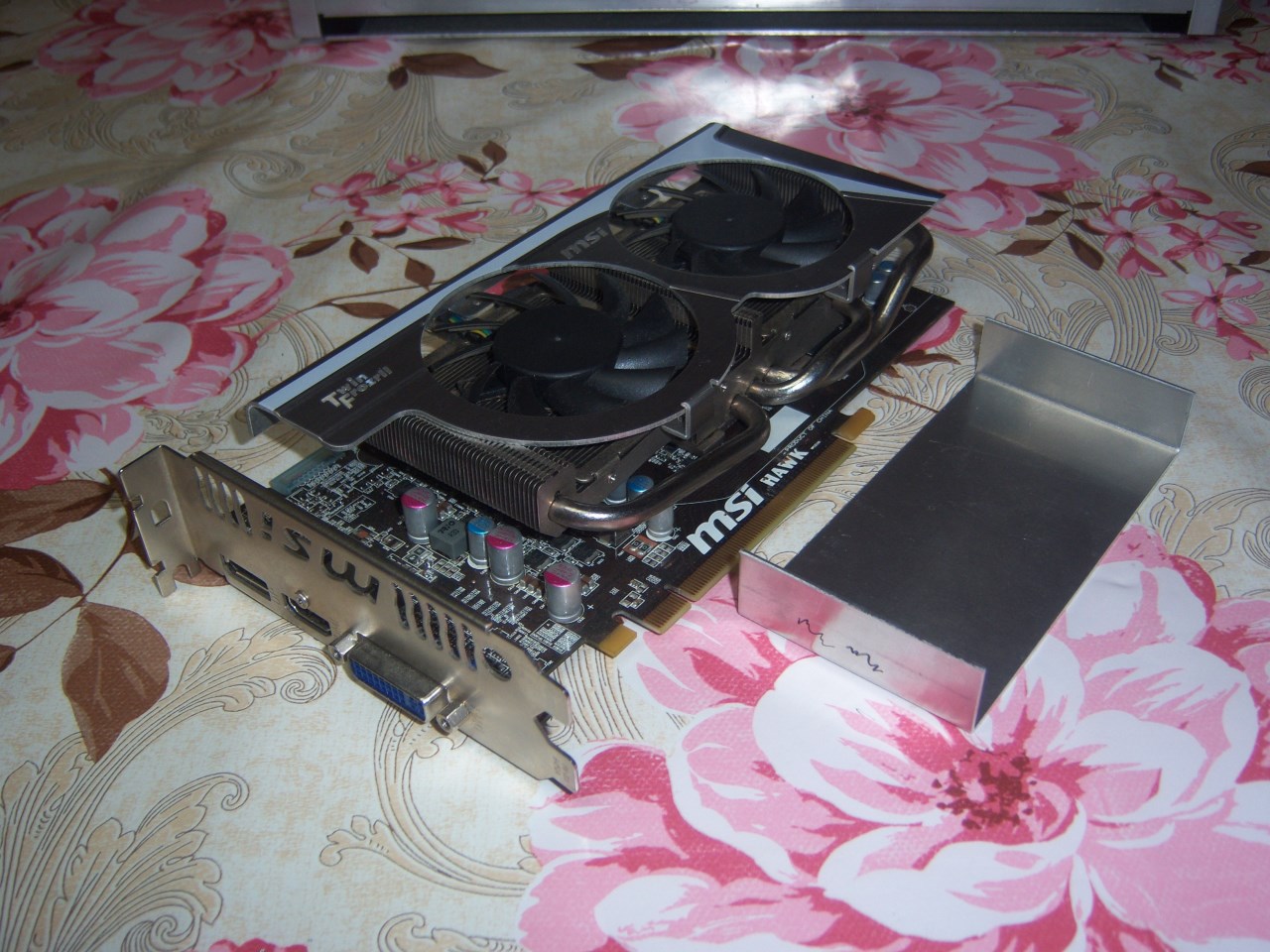

Πάμε στα δύσκολα τώρα... για τη κατασκευή του bracket χρησιμοποιήθηκε ένα γωνιασμένο κομμάτι αλουμινίου, πάχους 1.5mm.

100_1449.jpg?m=1400277688

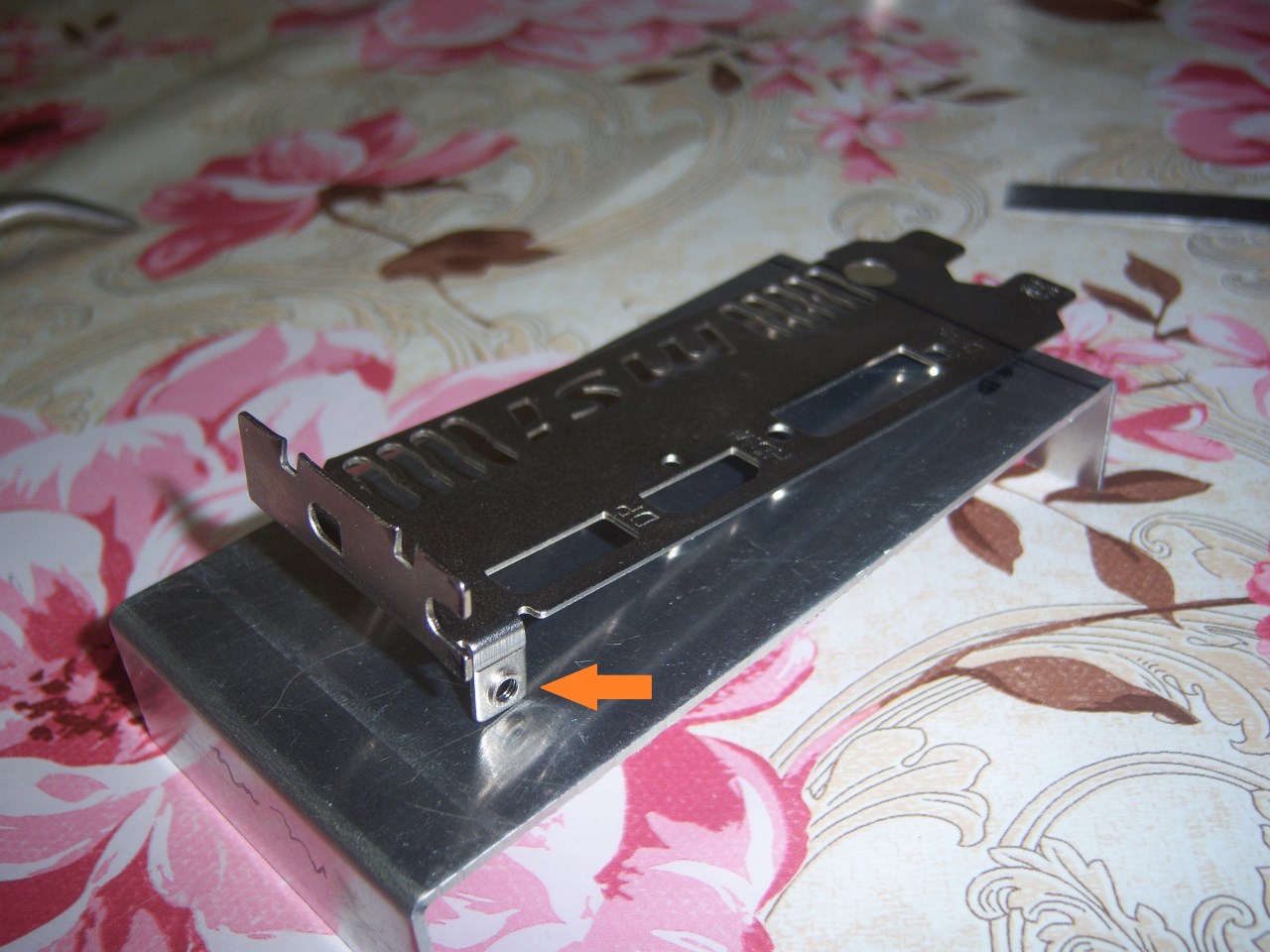

Παρότι δεν το ήθελα, αναγκάστηκα να στραβώσω το "αυτάκι" στο γνήσιο bracket.

100_1450.jpg?m=1400277691

100_1451.jpg?m=1400277694

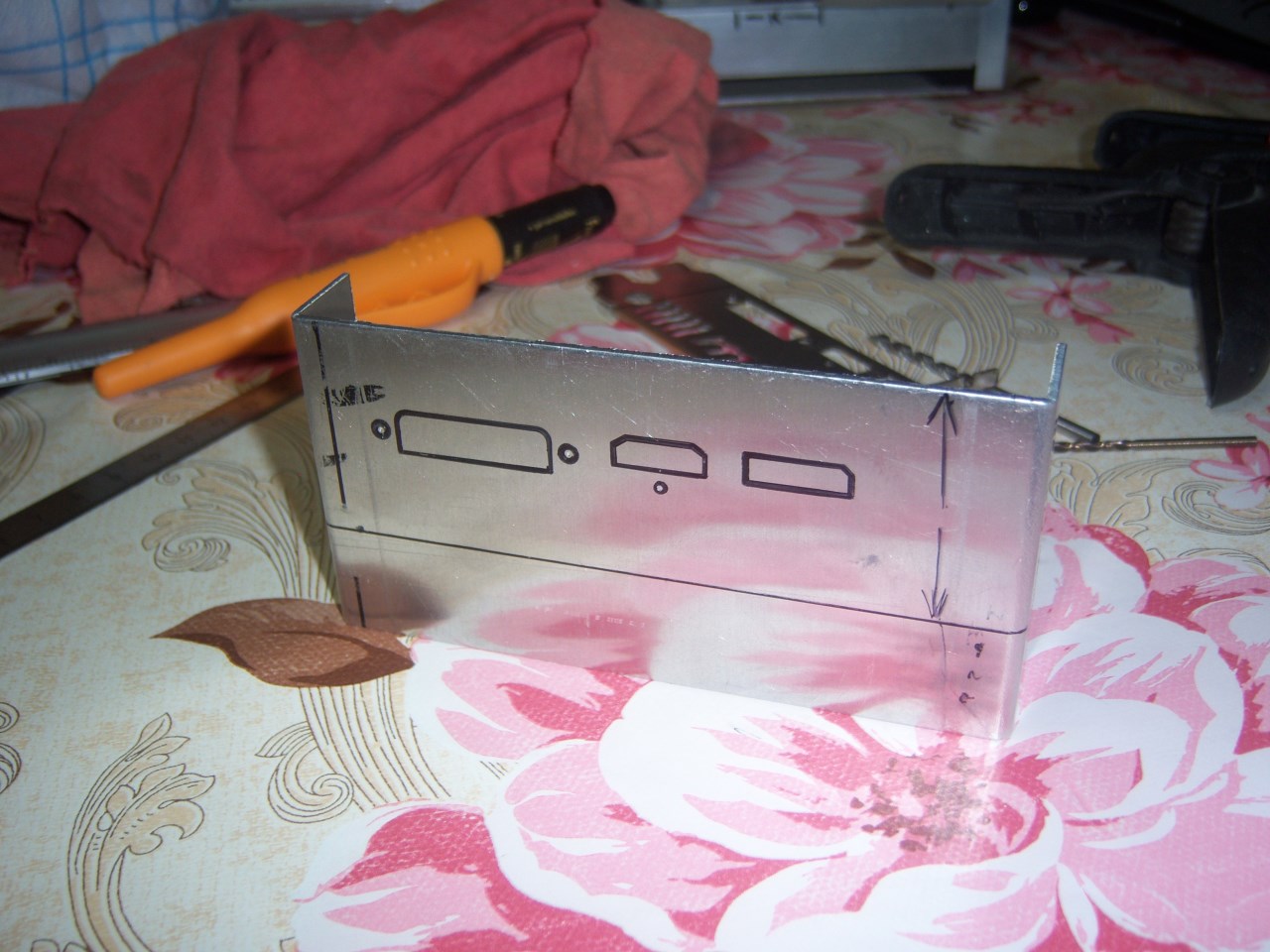

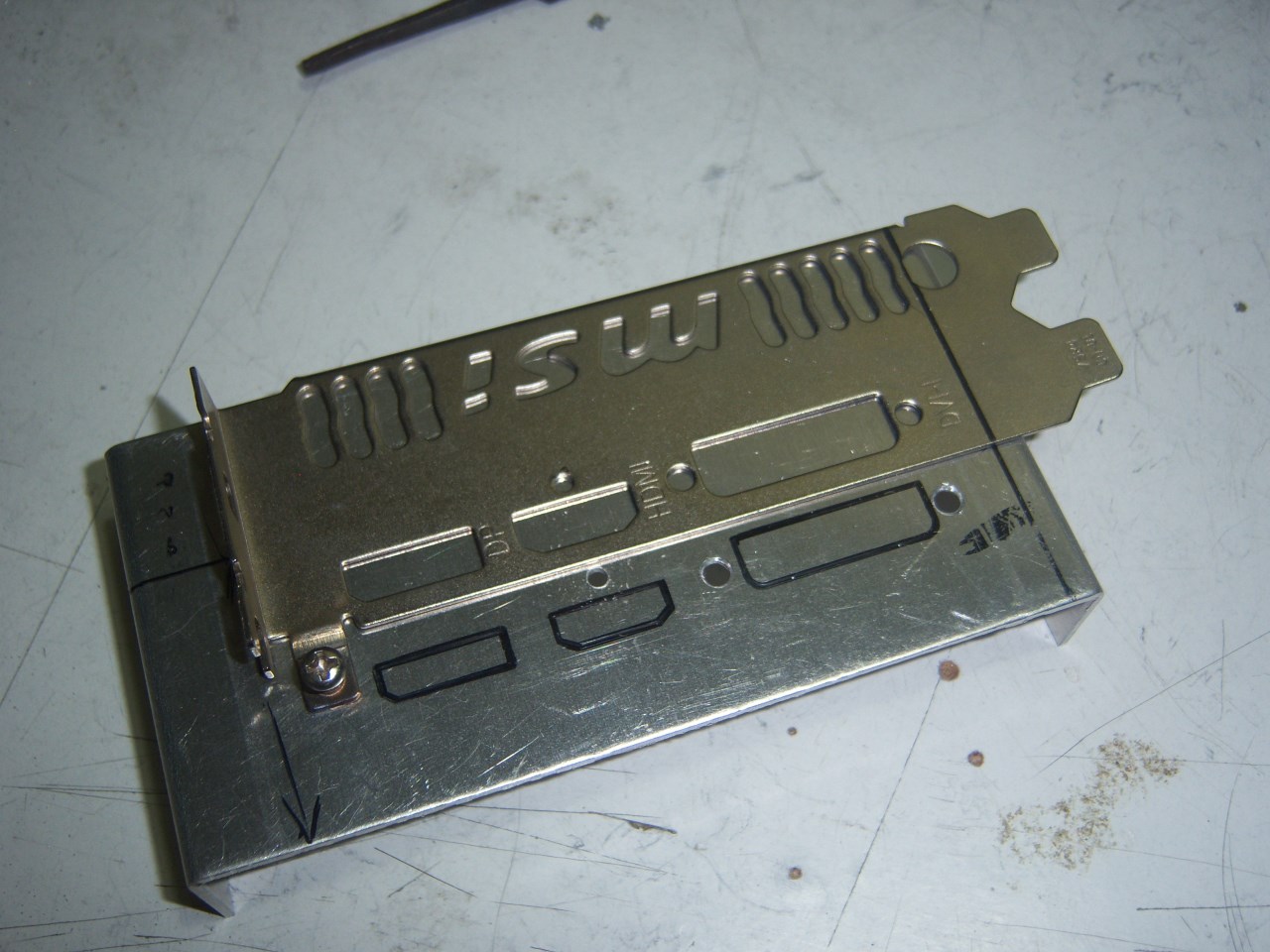

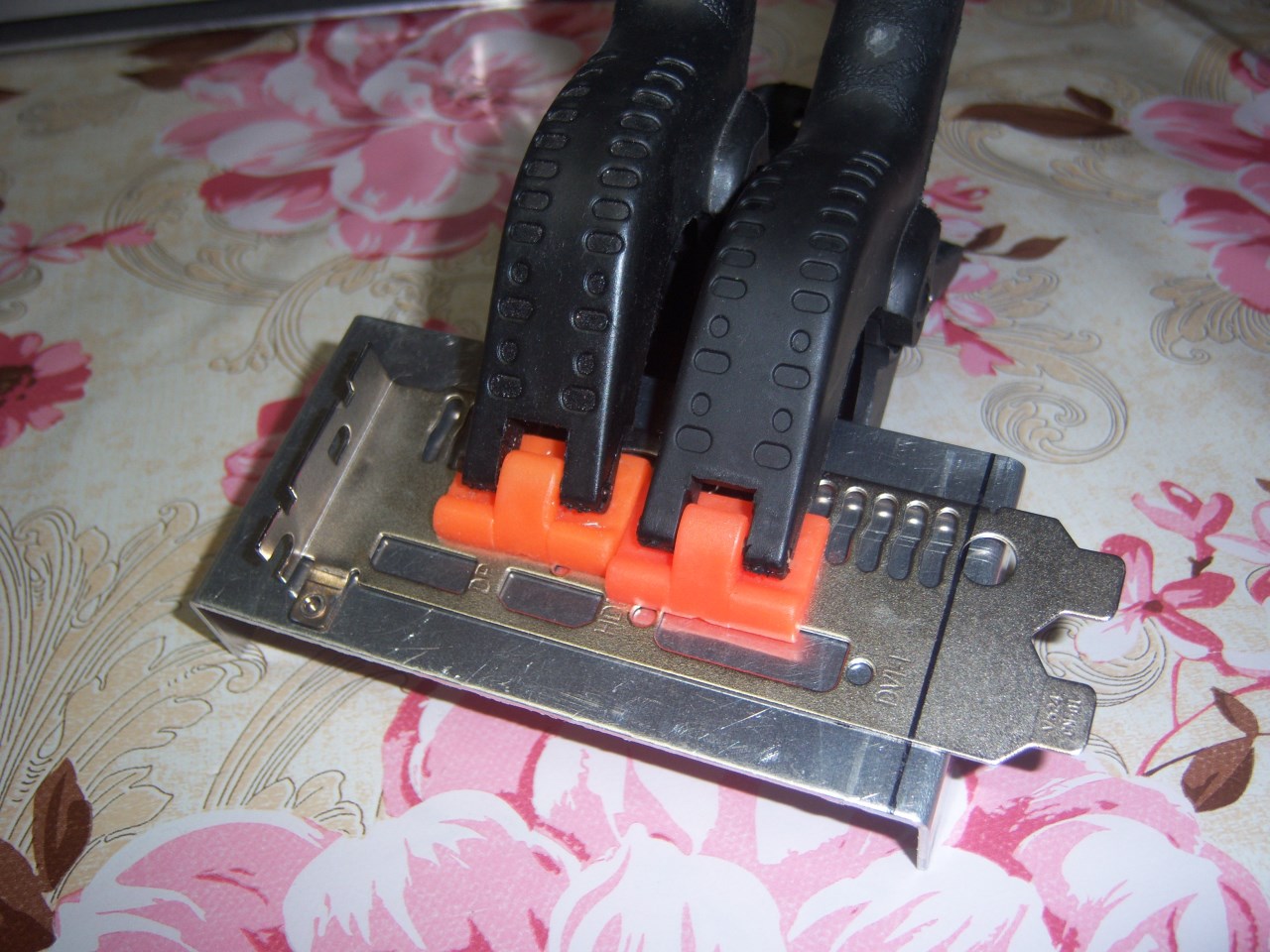

Πήρα το αποτύπωμα του bracket επάνω στο κομμάτι αλουμινίου.

100_1466.jpg?m=1400277701

100_1460.jpg?m=1400277698

Πάμε τώρα στα ωραία... αυτά τα μικρά που δεν φαίνονται, αλλά έχουν πολλή δουλειά από πίσω.

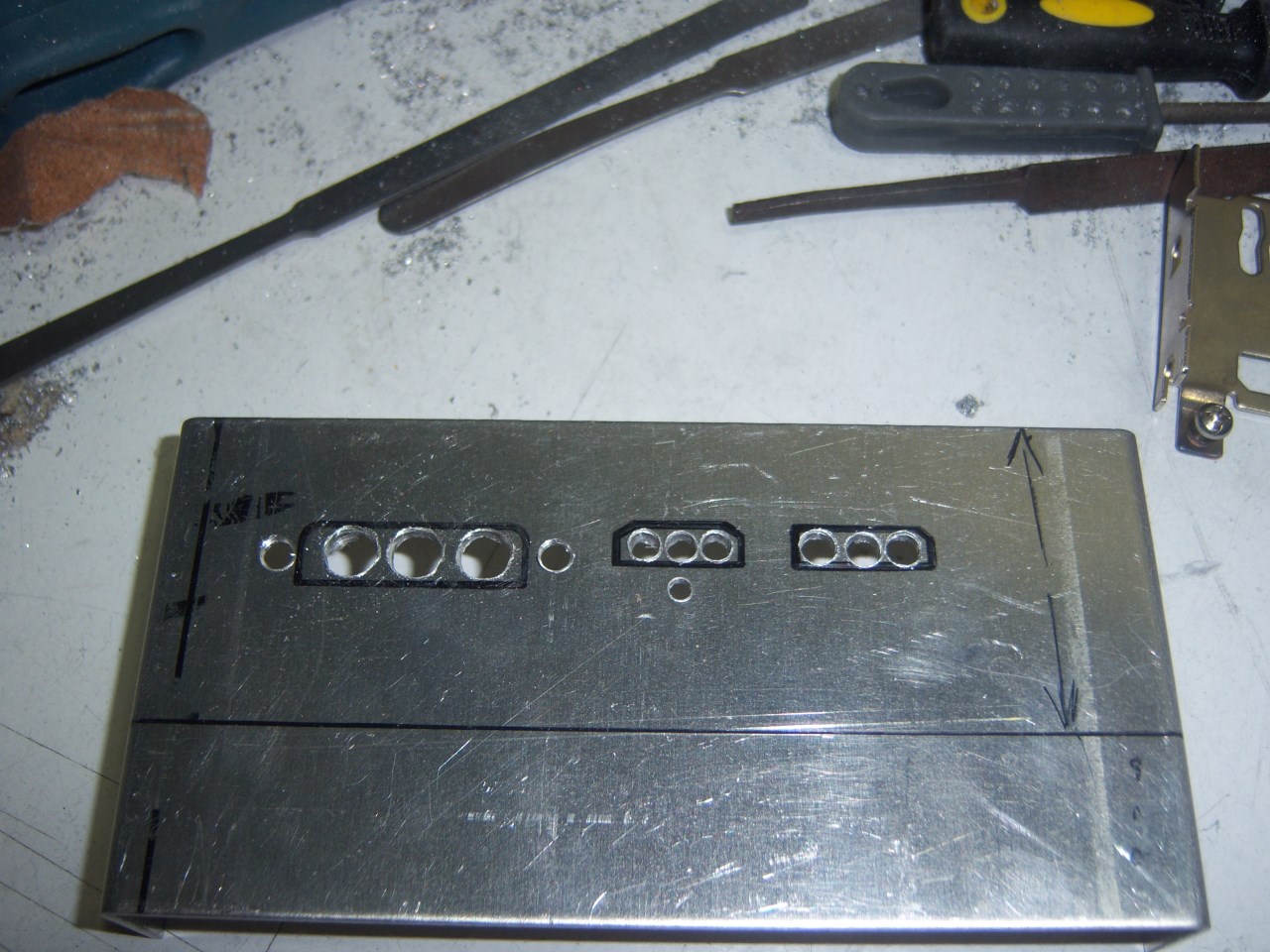

Η διάνοιξη των θυρών ξεκίνησε αρχικά με τρύπημα, αφού ο χώρος είναι πολύ περιορισμένος ώστε να χρησιμοποιηθεί σέγα η dremel.

100_1468.jpg?m=1400277705

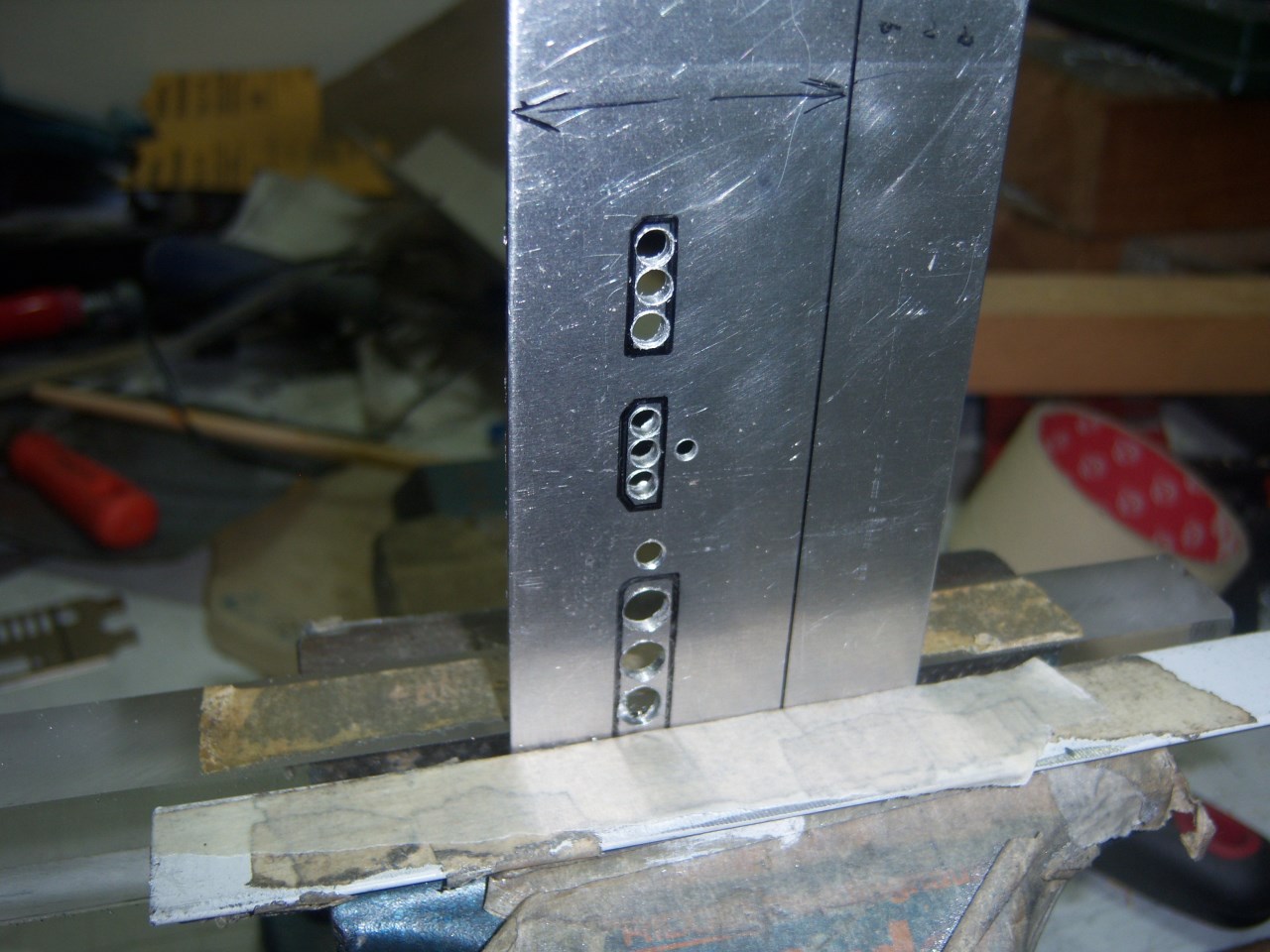

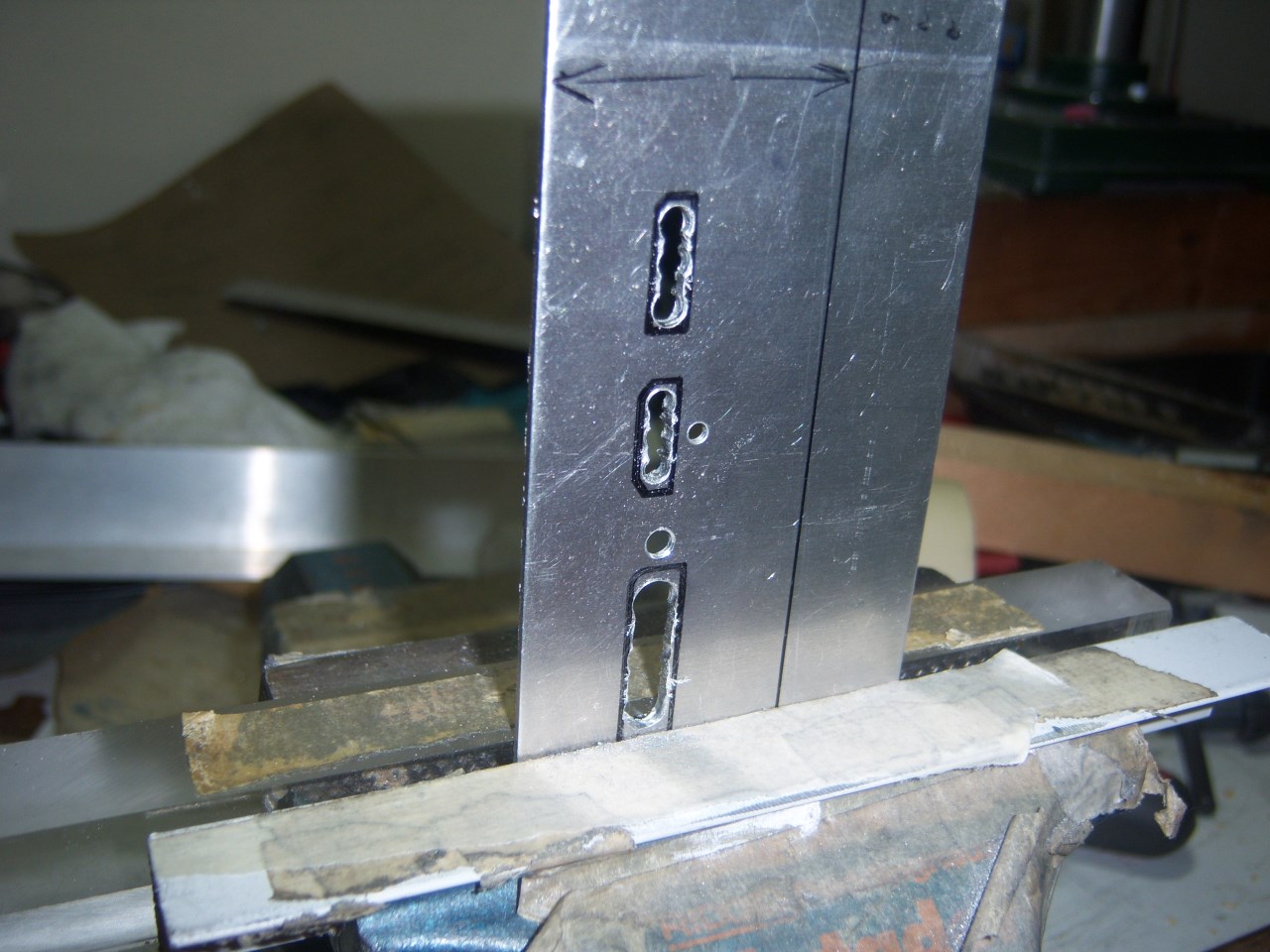

Αρχικά ενώθηκαν οι τρύπες με στρογγυλή λίμα.

100_1472.jpg?m=1400277709

100_1477.jpg?m=1400277712

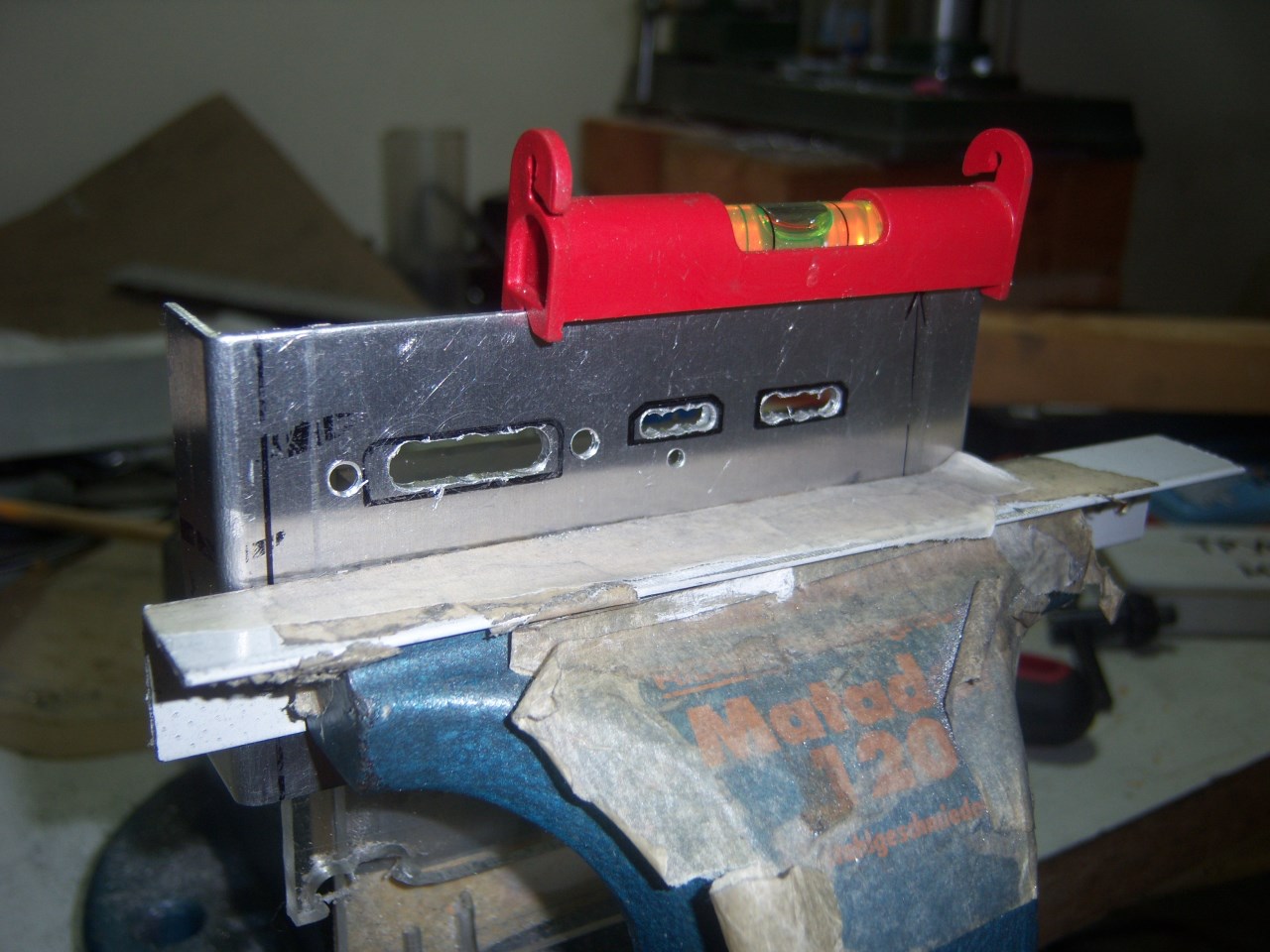

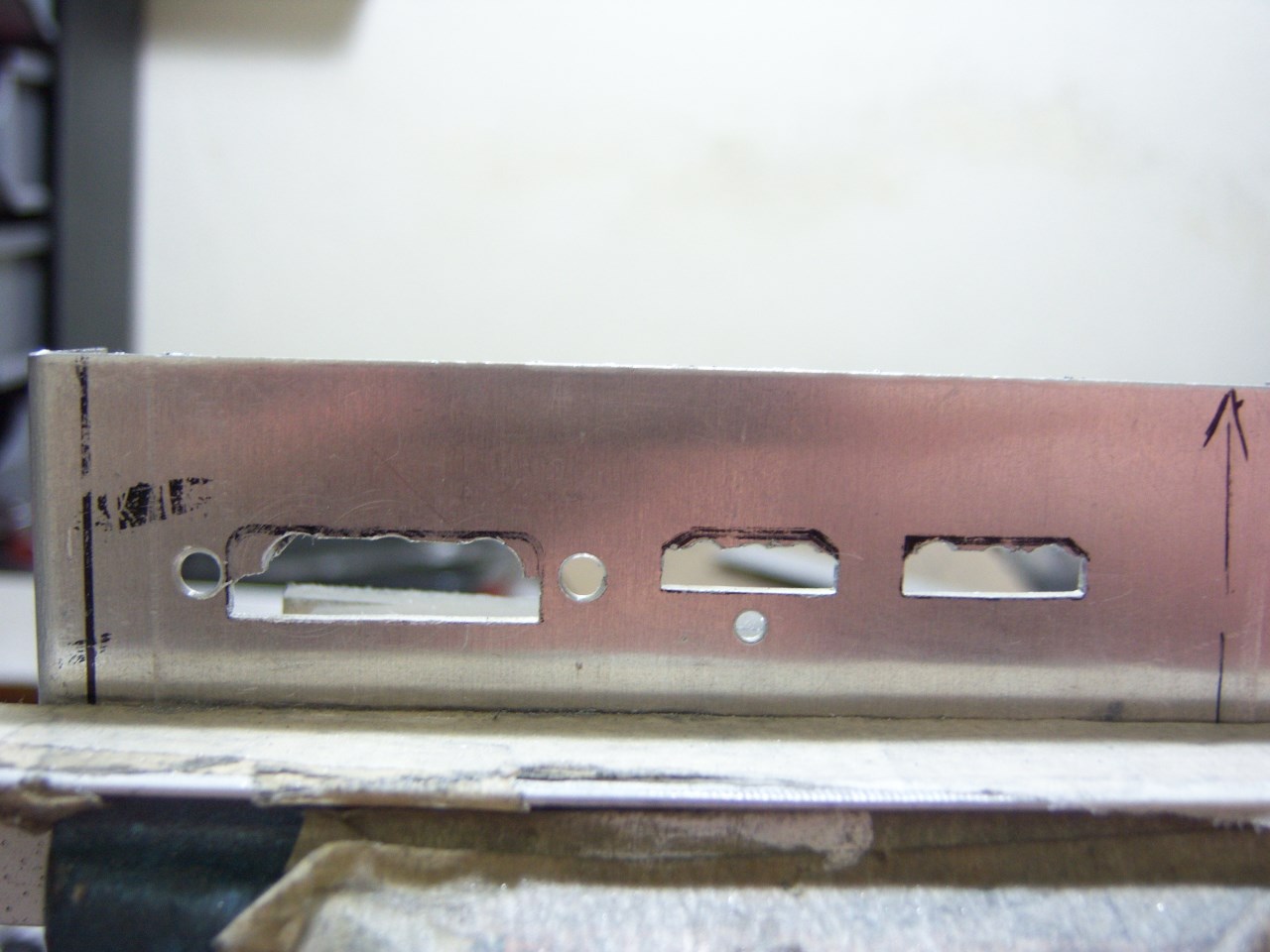

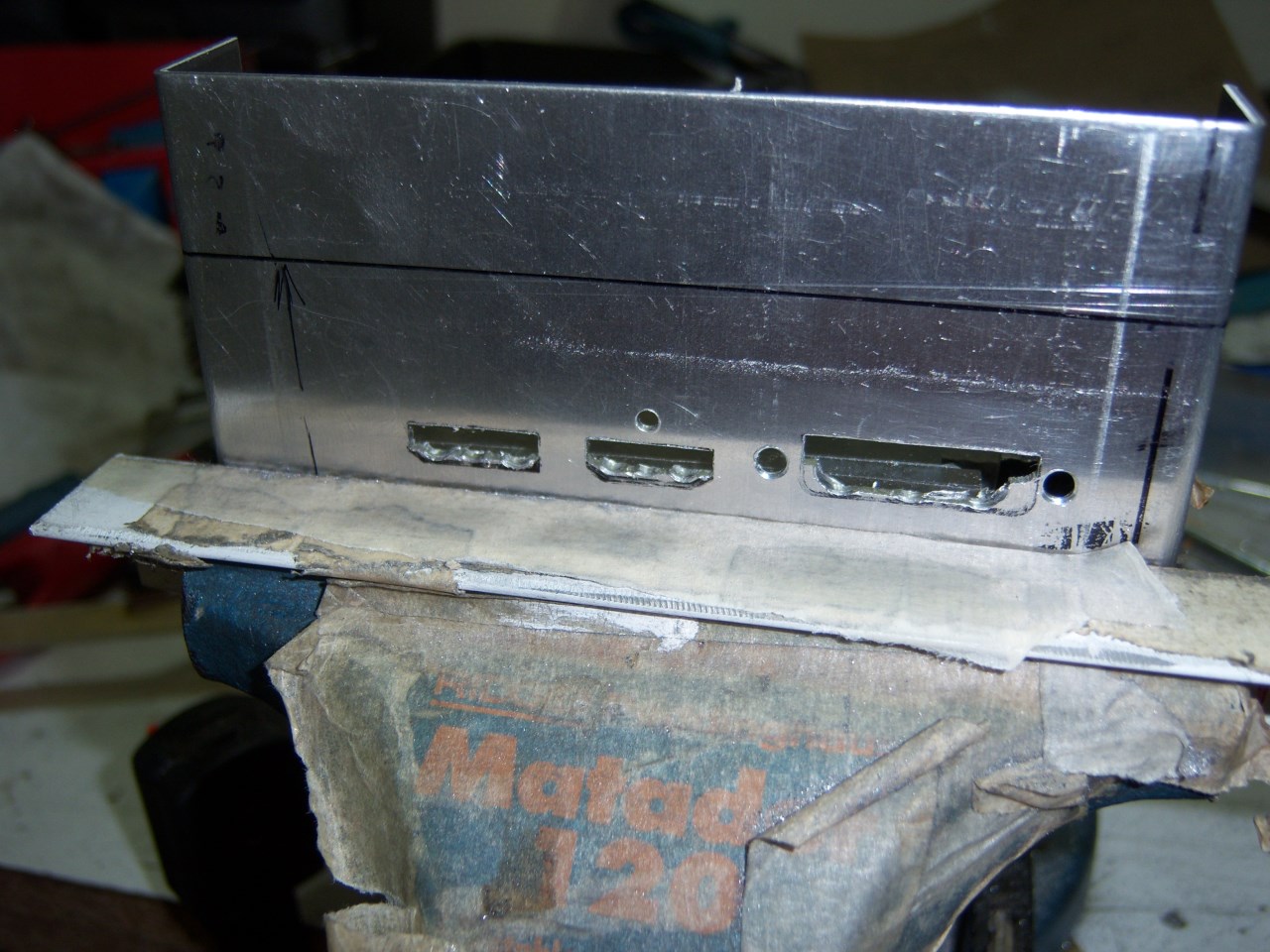

Αλφαδιάζουμε πάντα το κομμάτι στη μέγγενη και ξεκινούμε το λιμάρισμα.Κάνουμε πρώτα τις μακρύτερες πλευρές, αφού είναι ευκολότερες.

100_1479.jpg?m=1400277715

100_1483.jpg?m=1400277718

100_1490.jpg?m=1400277721

Το πρώτο στάδιο επεξεργασίας τελειώνει σχετικά γρήγορα αφού φεύγουν "τα χοντρά", αλλά αυτό αποτελεί και τη κλασσική παγίδα σε τέτοιες λεπτομερείς δουλειές.

Η βιασύνη να ξεπετάξουμε το πρώτο στάδιο οδηγεί σε λάθη, αφού αν ξεφύγει το εργαλείο πέραν των γραμμών είναι άχρηστο το κομμάτι. Θέλει λοιπόν προσοχή, σιγά-σιγά και μεθοδικά.

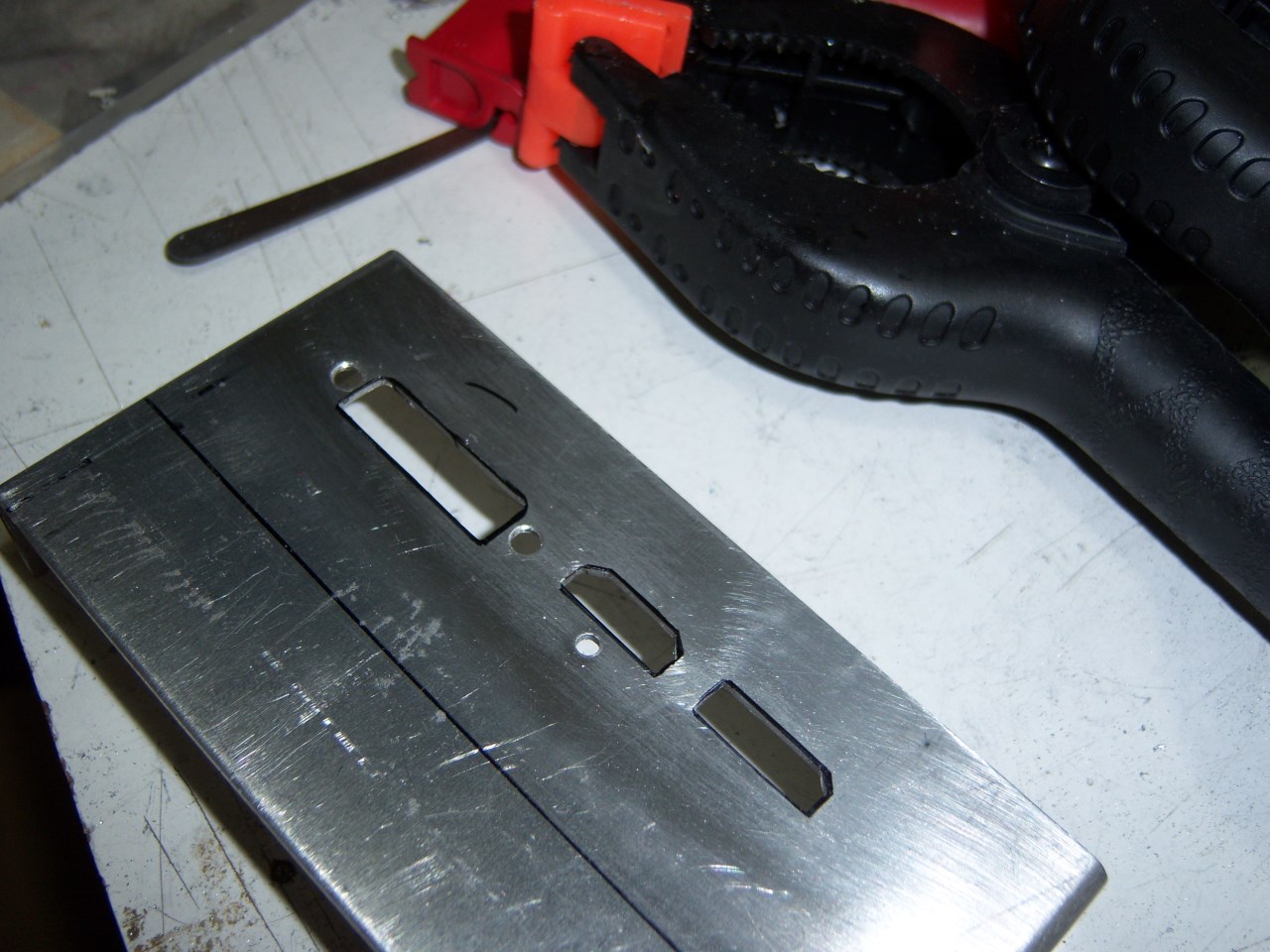

Ακολουθεί λεπτομερέστερο αποτύπωμα των θυρών με πολύ λεπτό μαρκαδόρο.

100_1492.jpg?m=1400277726

100_1494.jpg?m=1400277729

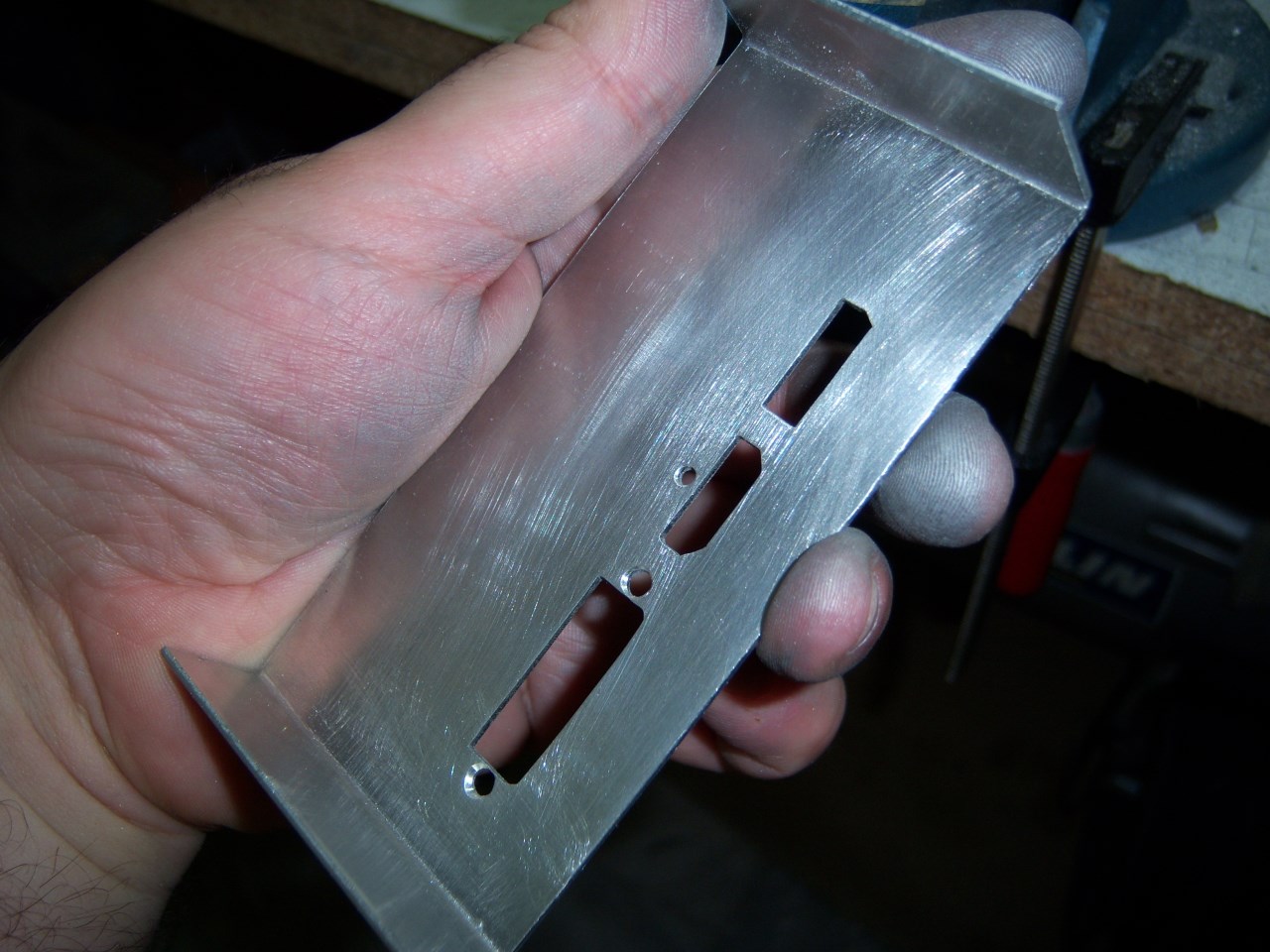

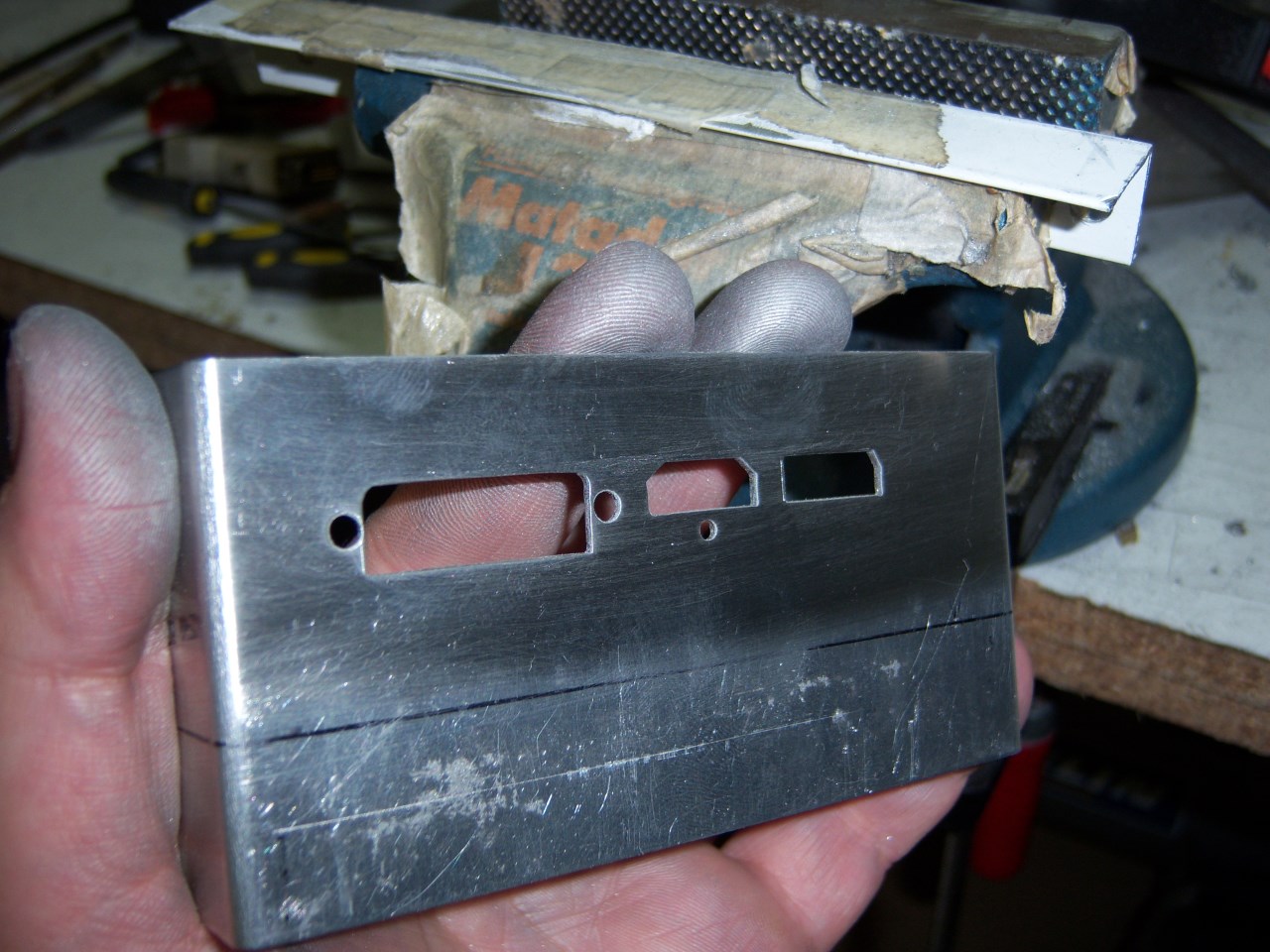

Υπομονή, λιμάρισμα, μεγεθυντικοί φακοί, γυαλόχαρτα και μερικές ώρες μετά.

100_1516.jpg?m=1400445410

100_1519.jpg?m=1400445414

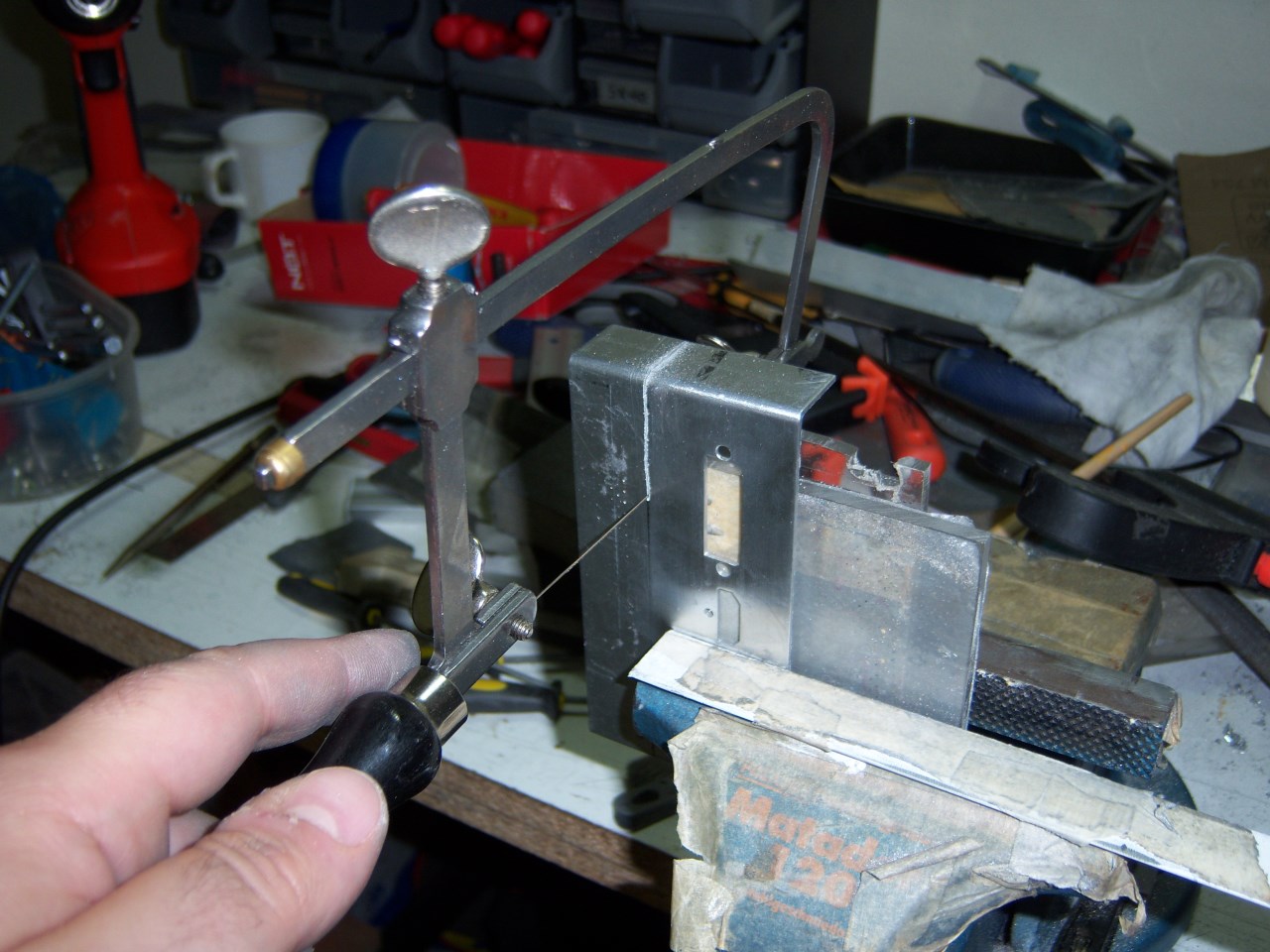

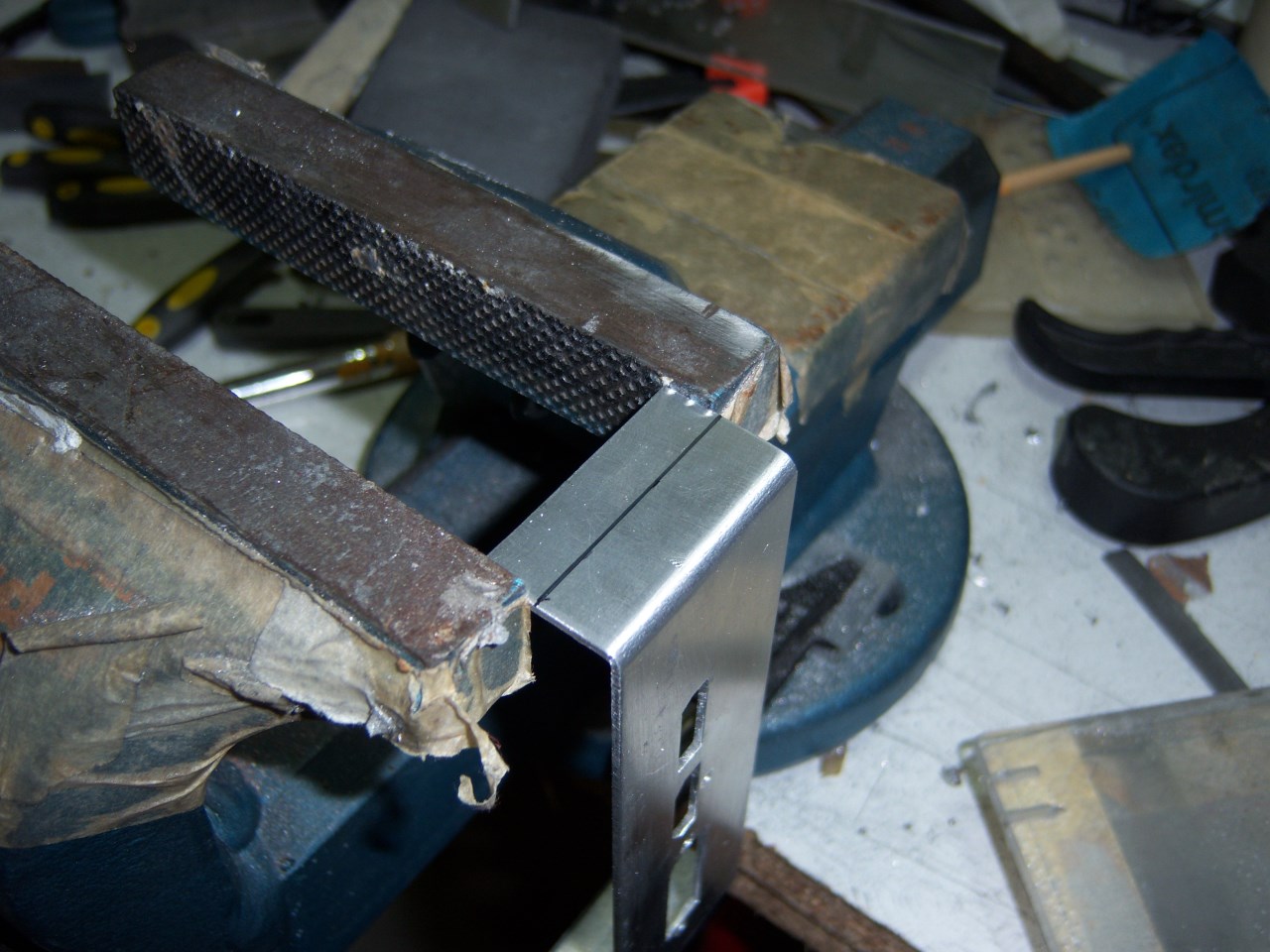

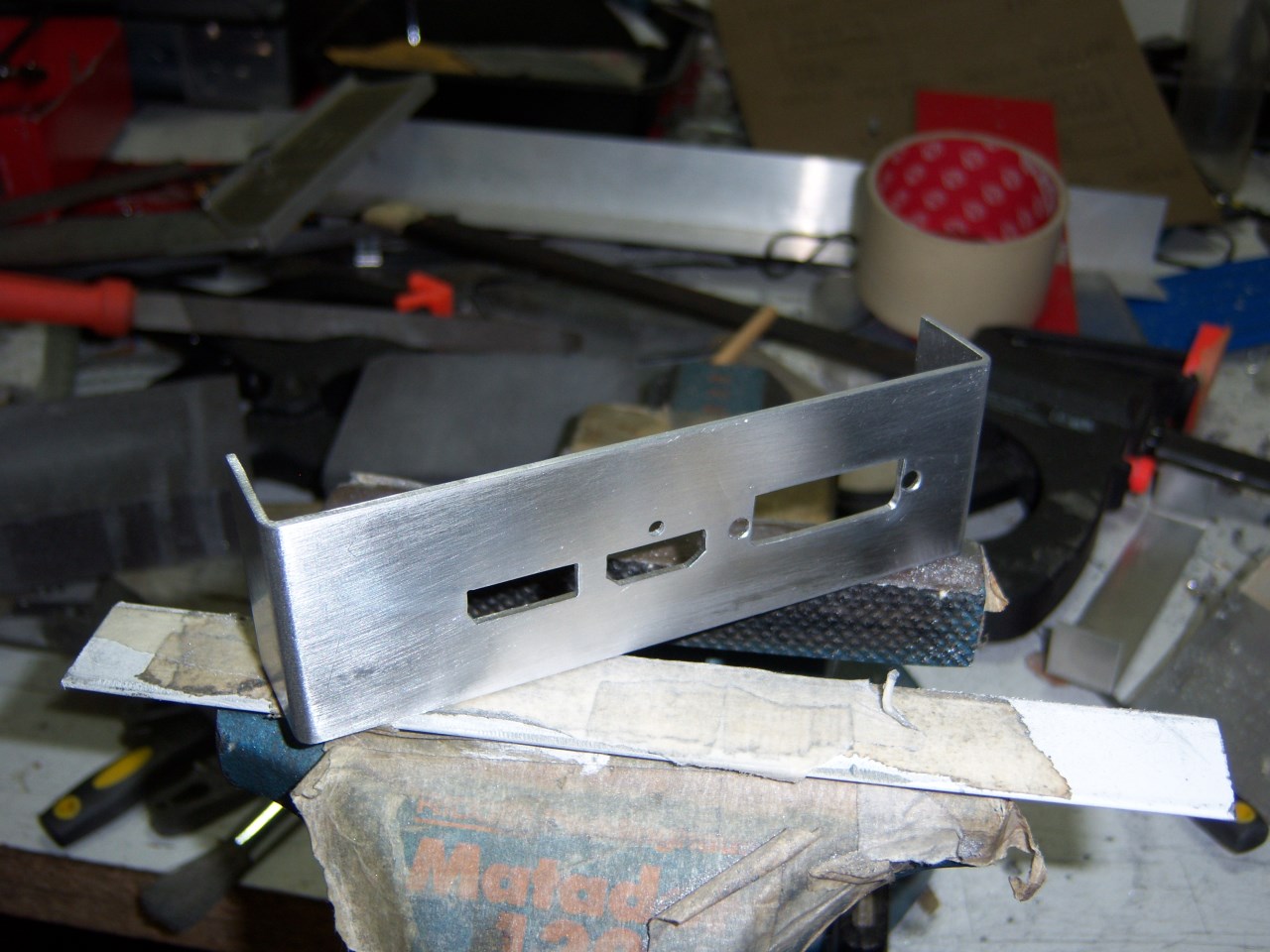

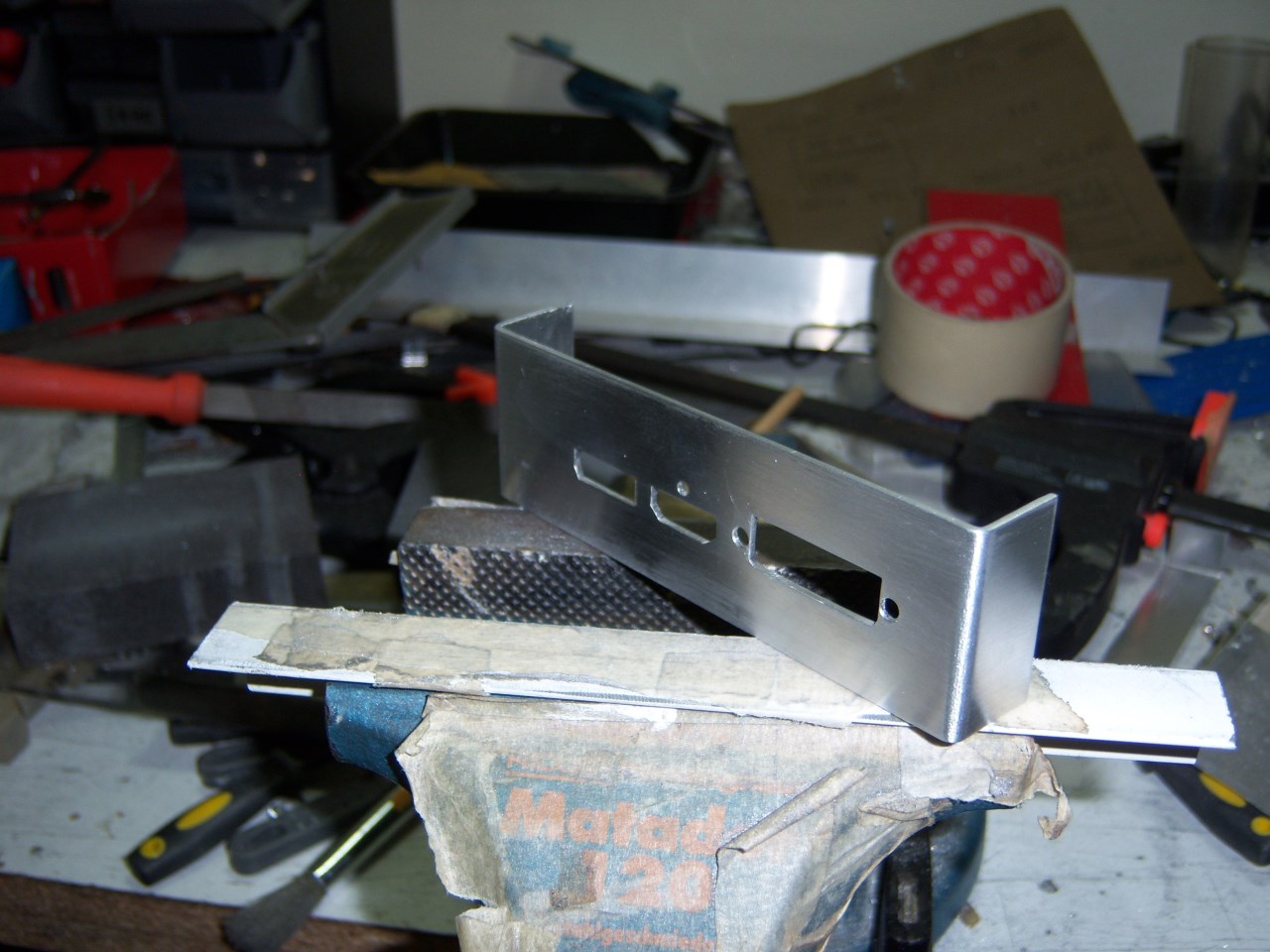

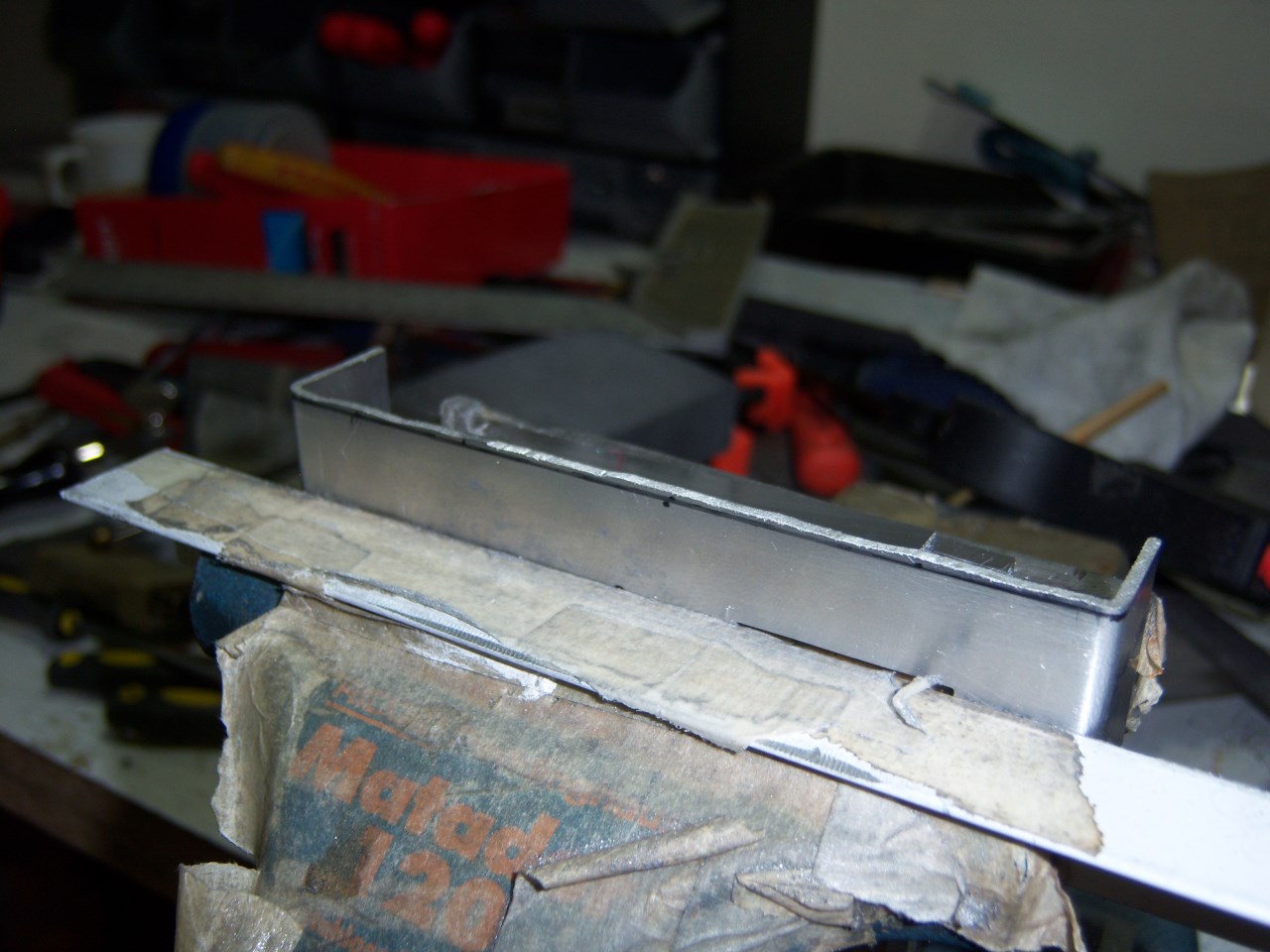

Δεν τελειώσαμε ακόμη. Το bracket έπρεπε να στενέψει οπότε κόπηκε και φινιρίστηκε.

100_1524.jpg?m=1400445418

100_1528.jpg?m=1400445424

100_1530.jpg?m=1400445428

100_1533.jpg?m=1400445432

100_1535.jpg?m=1400445437

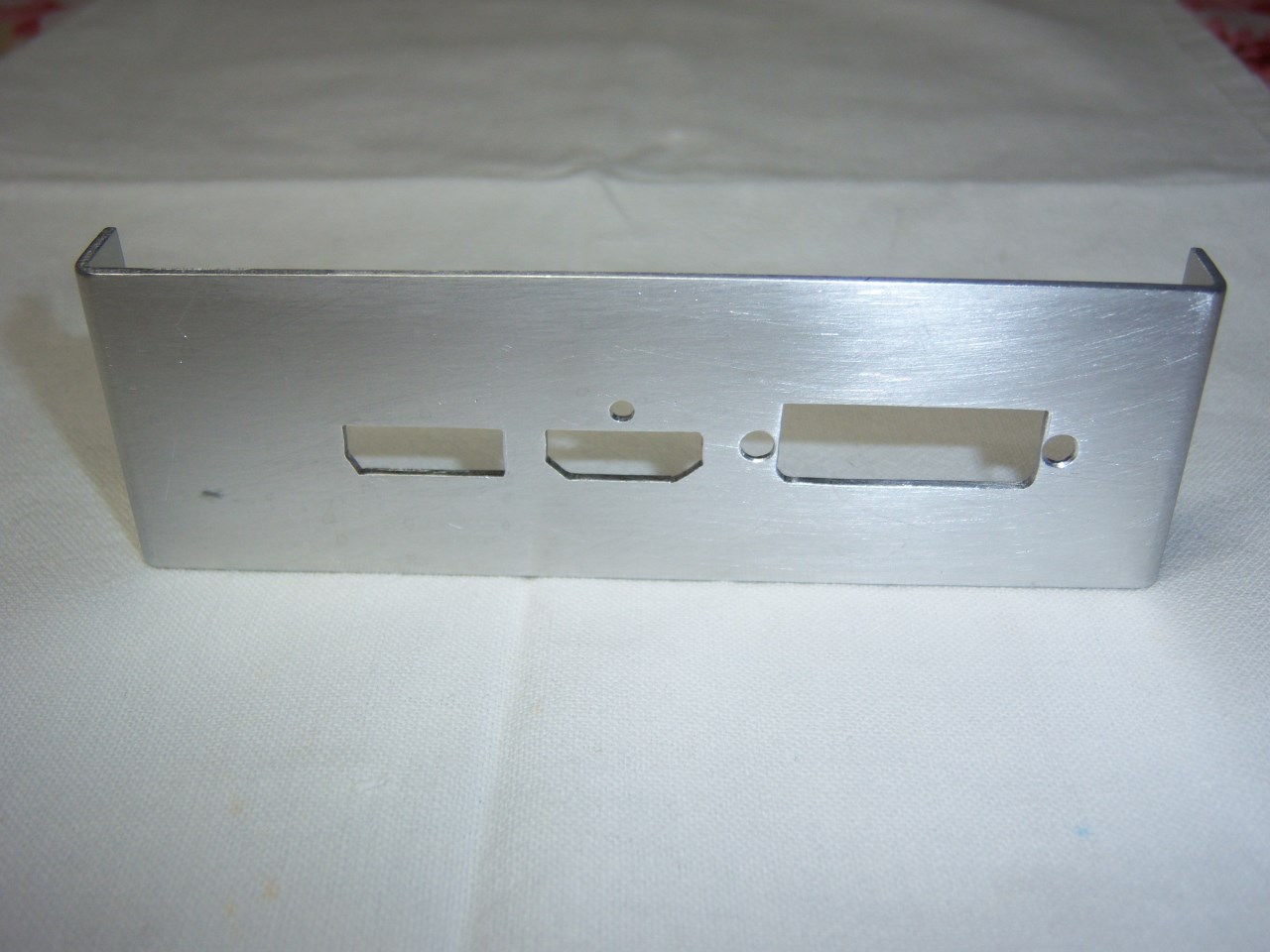

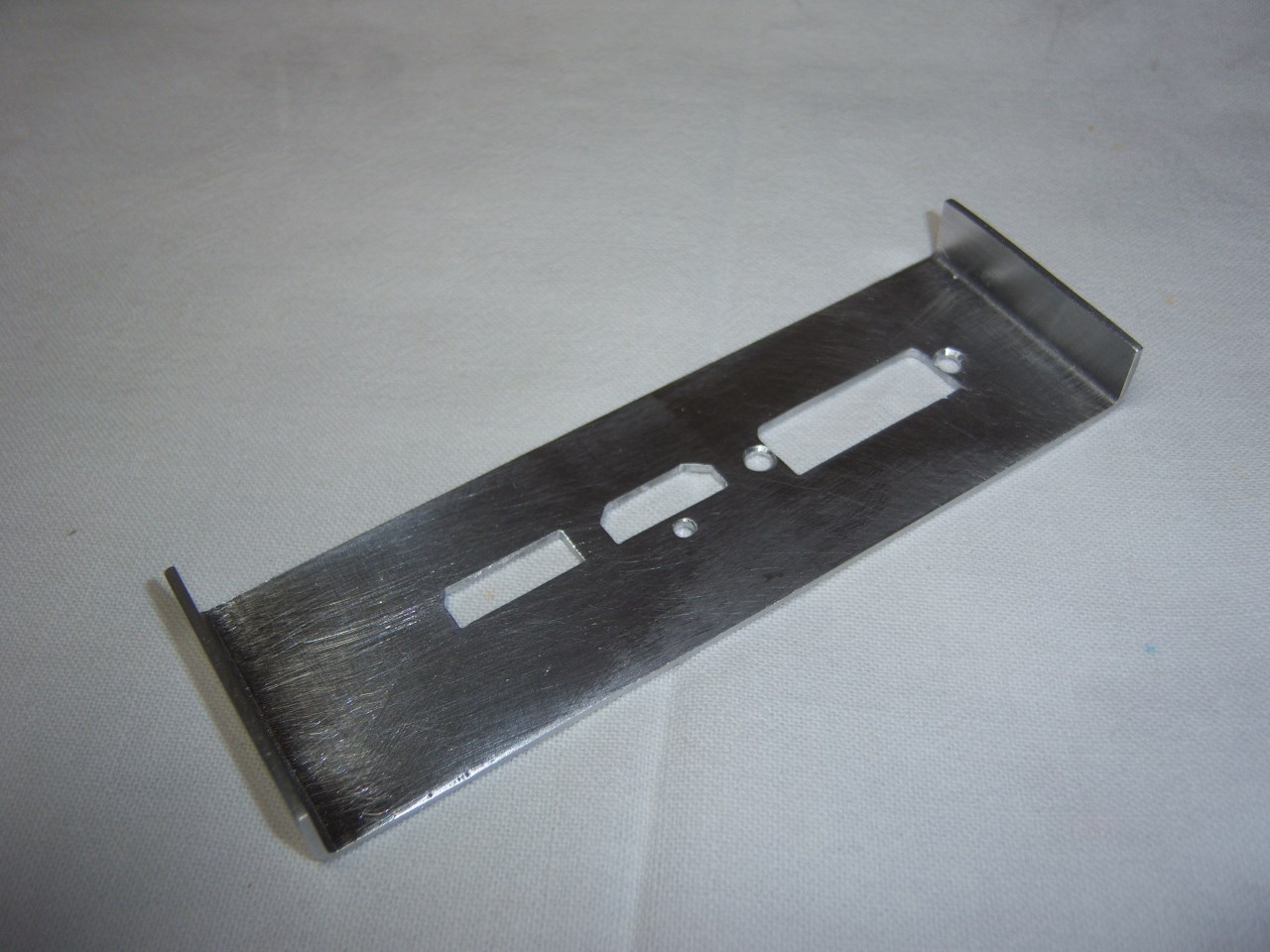

Είμαι εξαιρετικά ευχαριστημένος με το αποτέλεσμα!:)

100_1536.jpg?m=1400445441

100_1544.jpg?m=1400445445

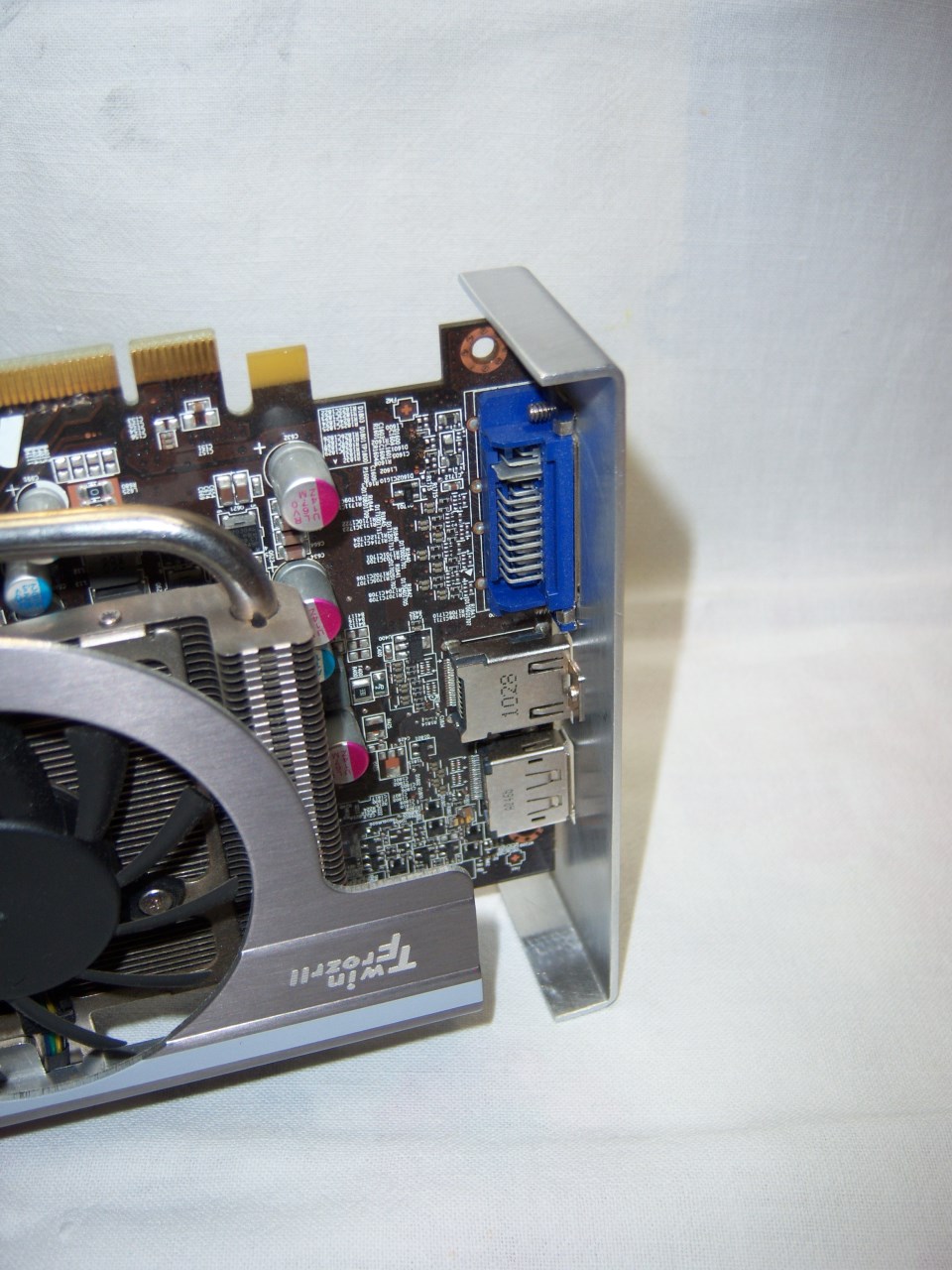

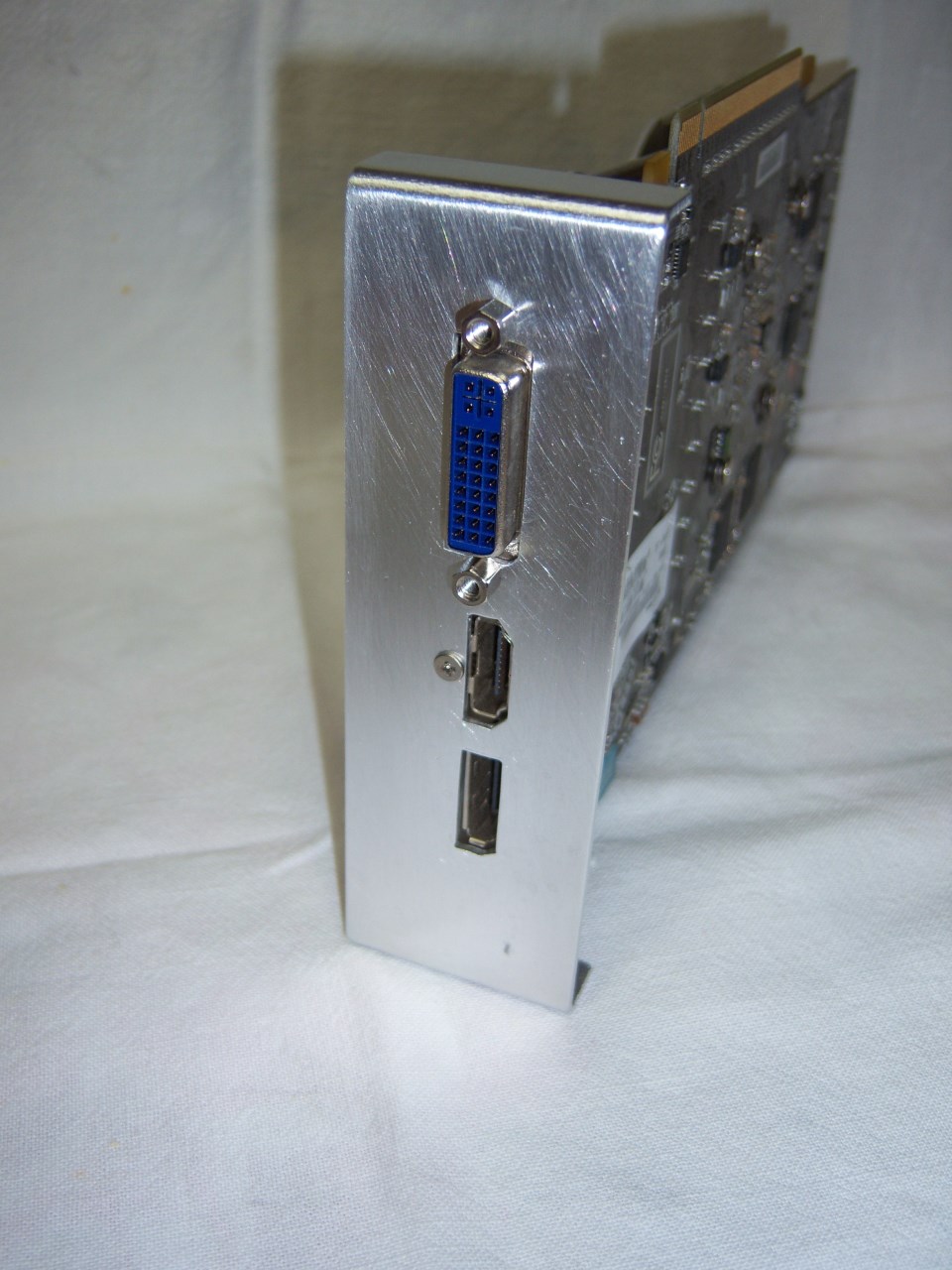

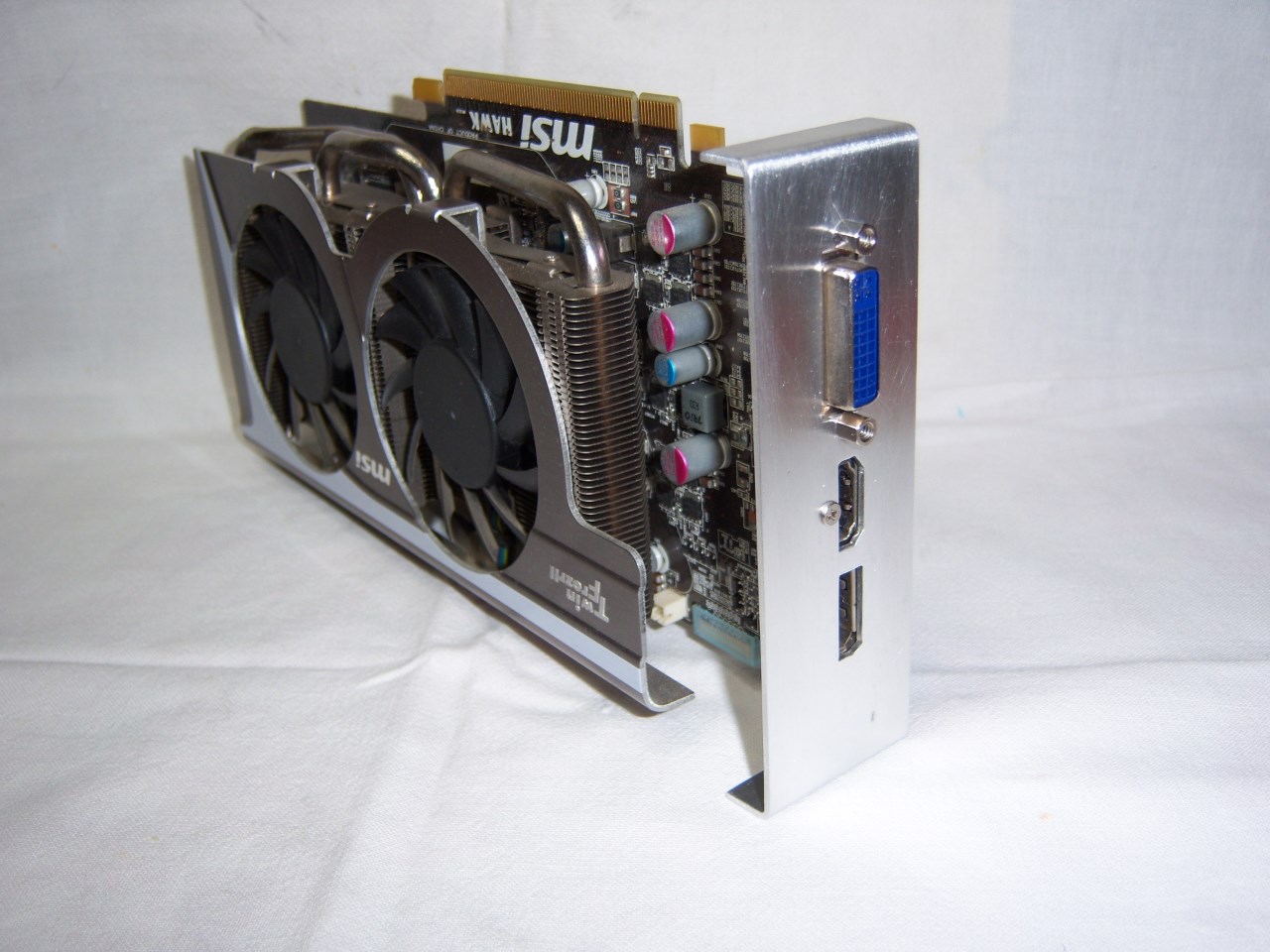

Prova generale.

100_1557.jpg?m=1400445449

100_1559.jpg?m=1400445453

100_1565.jpg?m=1400445458

Η άριστη εφαρμογή του bracket με ανακούφισε, και μου έδωσε το πάτημα να κάνω "το κάτι παραπάνω".

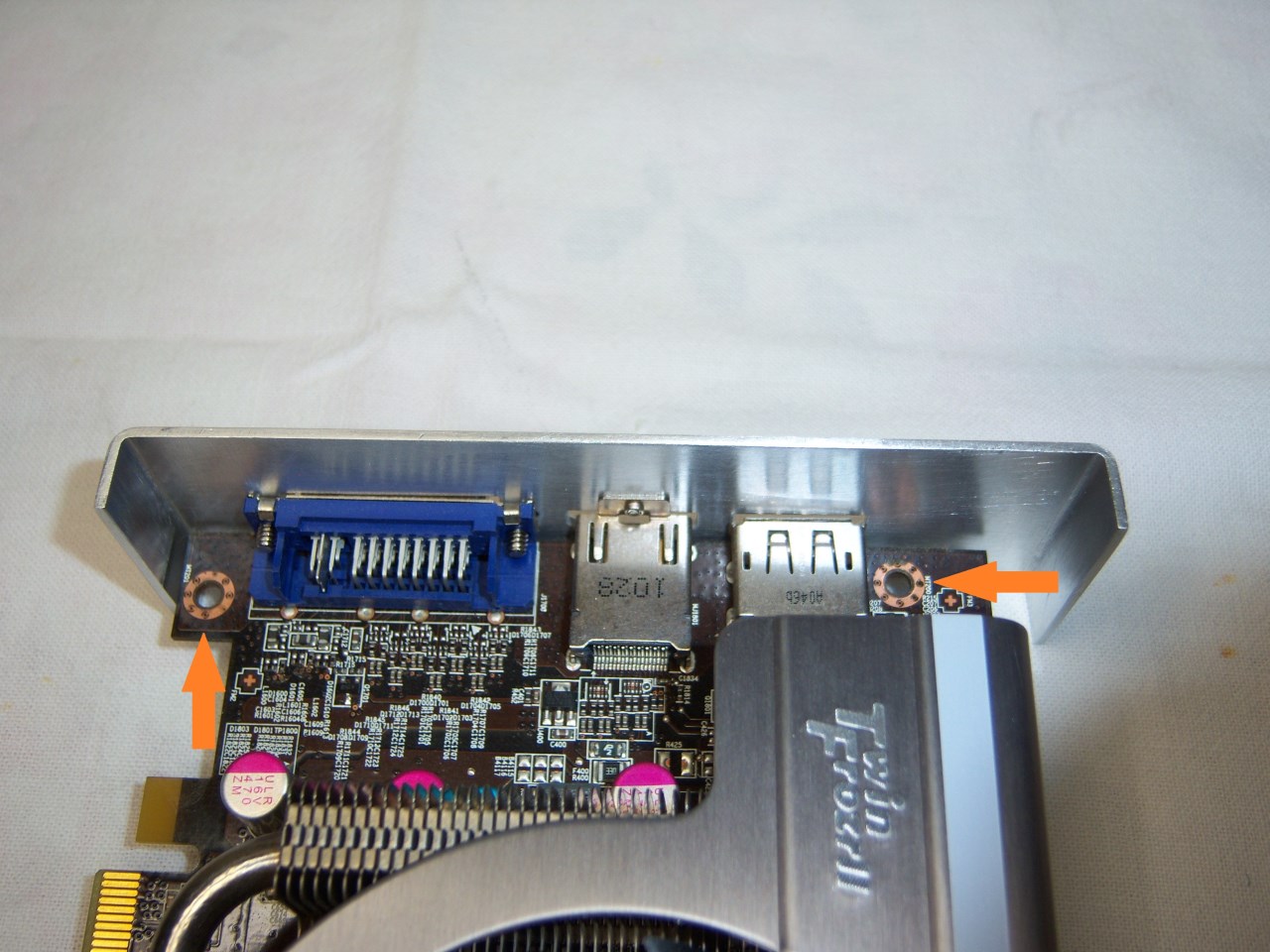

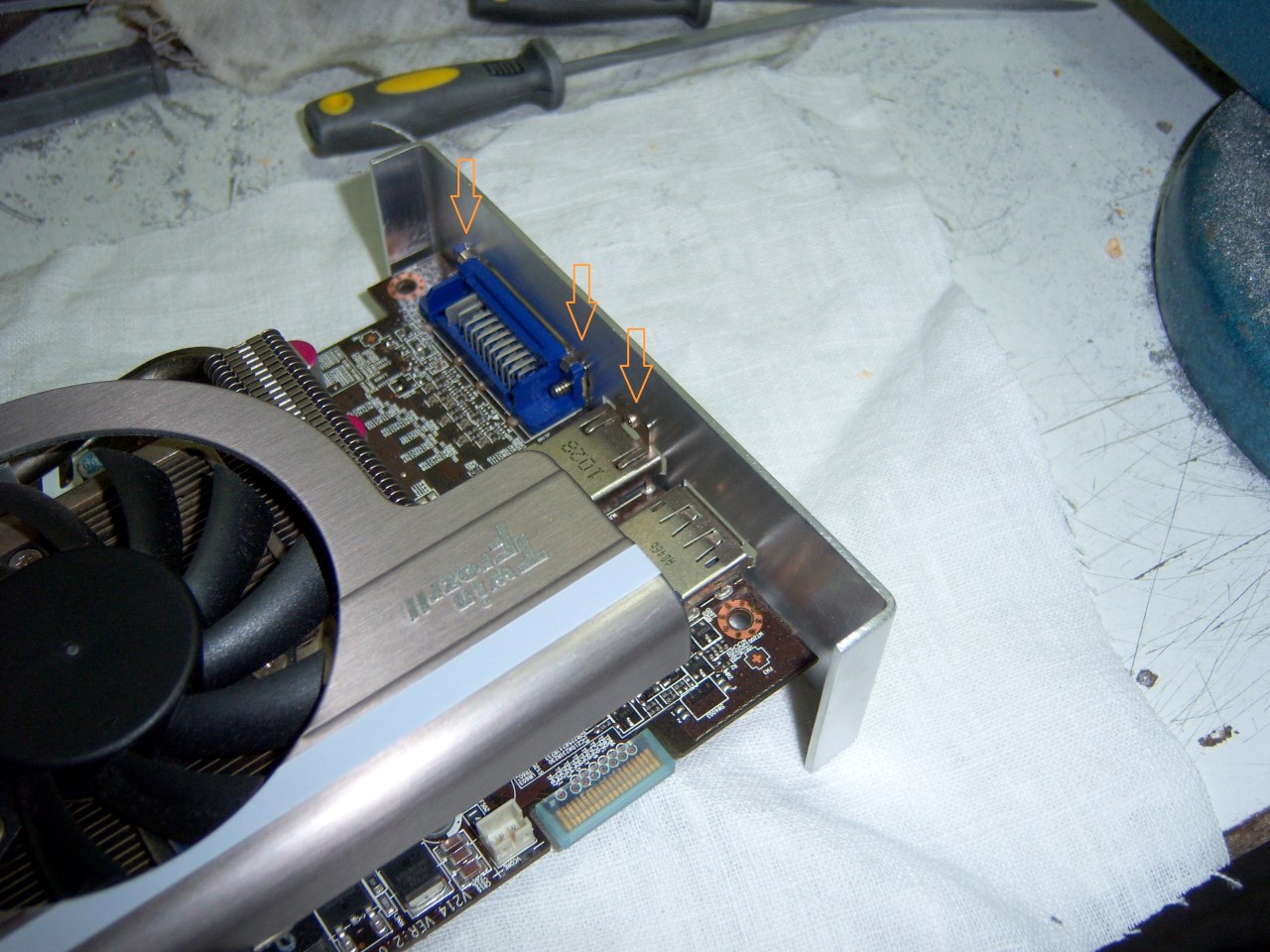

Προσέξτε ότι το bracket στηρίζεται επάνω στη κάρτα βιδώνοντας στις θύρες, στα σημεία που υποδεικνύουν τα βέλη. Τέλος παρατηρείστε ότι η δεξιά πλευρά του bracket δεν στηρίζεται πουθενά.

100_1604.jpg?m=1401010732

Θυμηθείτε το εργοστασιακό στήριγμα επάνω στο pcb.

100_1450.jpg?m=1400277691

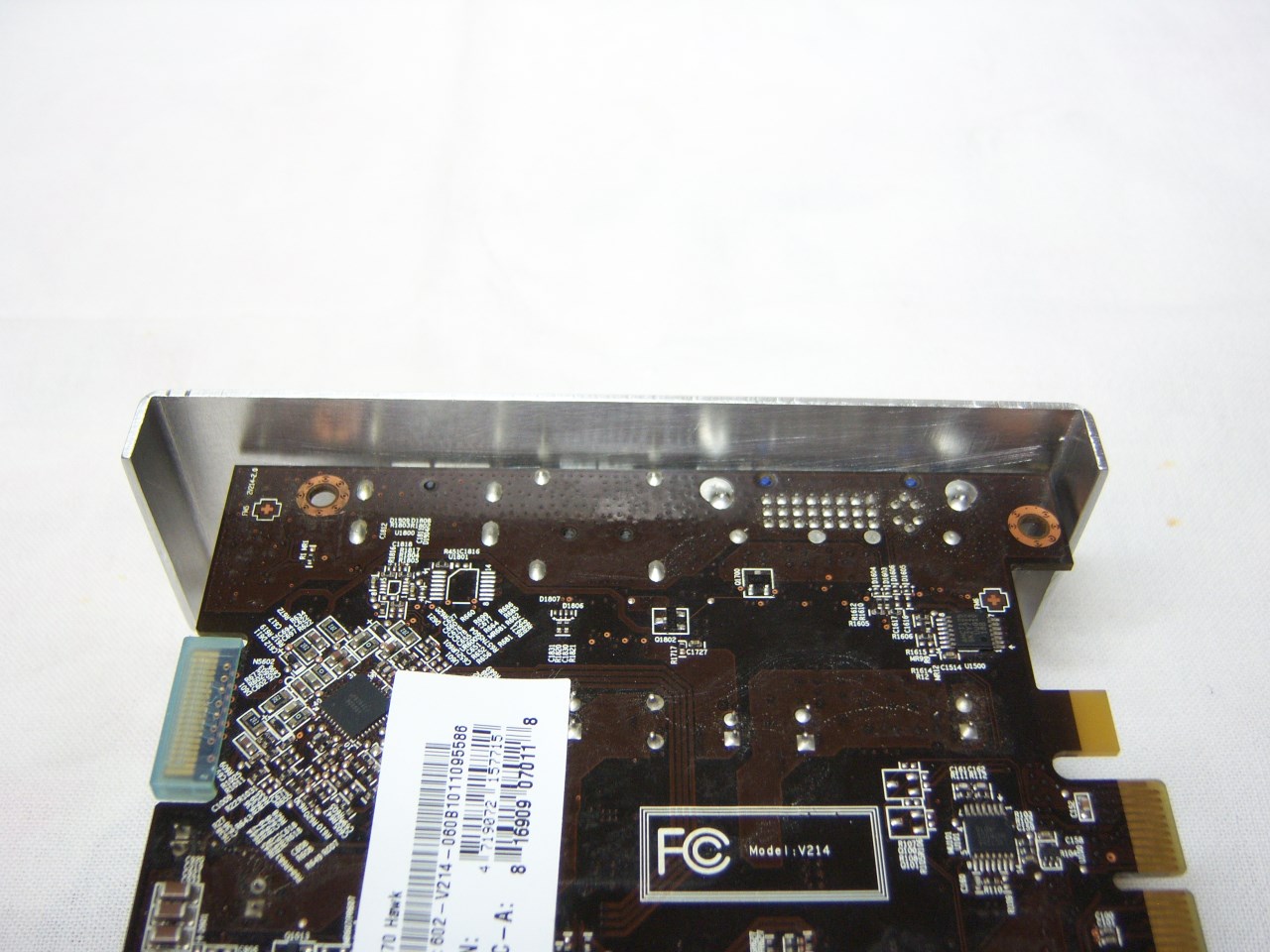

Αποφάσισα να φτιάξω αντίστοιχο στήριγμα. Το pcb μου παρέχει δύο τρύπες, αλλά εμένα με ενδιαφέρει η δεξιά.

100_1569.jpg?m=1400445463

100_1574.jpg?m=1400445467

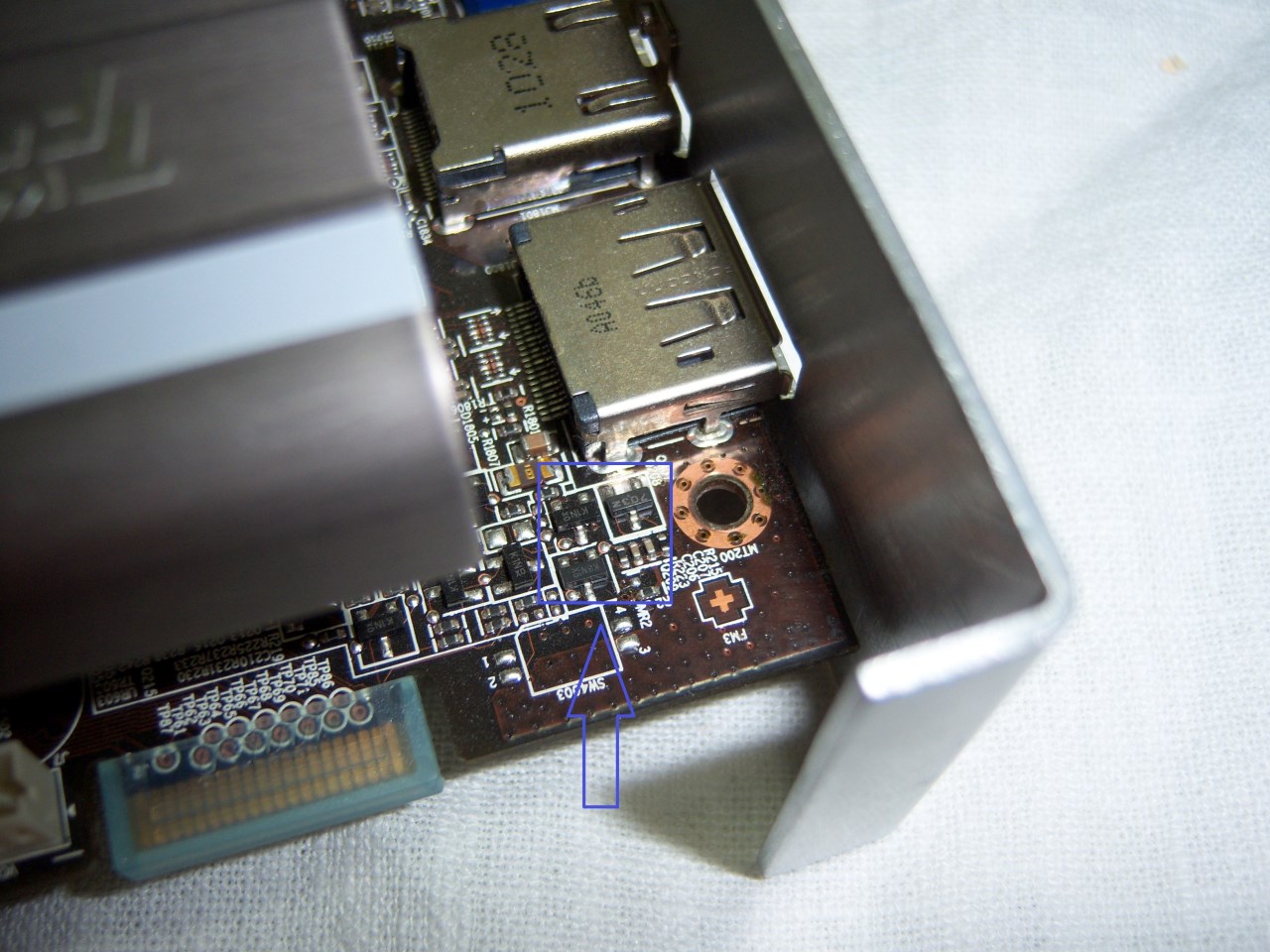

Ρίχνοντας μια πιο κοντινή ματιά στην τρύπα που μας ενδιαφέρει βλέπουμε πλησίον της τρανζίστορ, πυκνωτές και αντιστάσεις. Χμμ... δύσκολο.

100_1608.jpg?m=1401010735

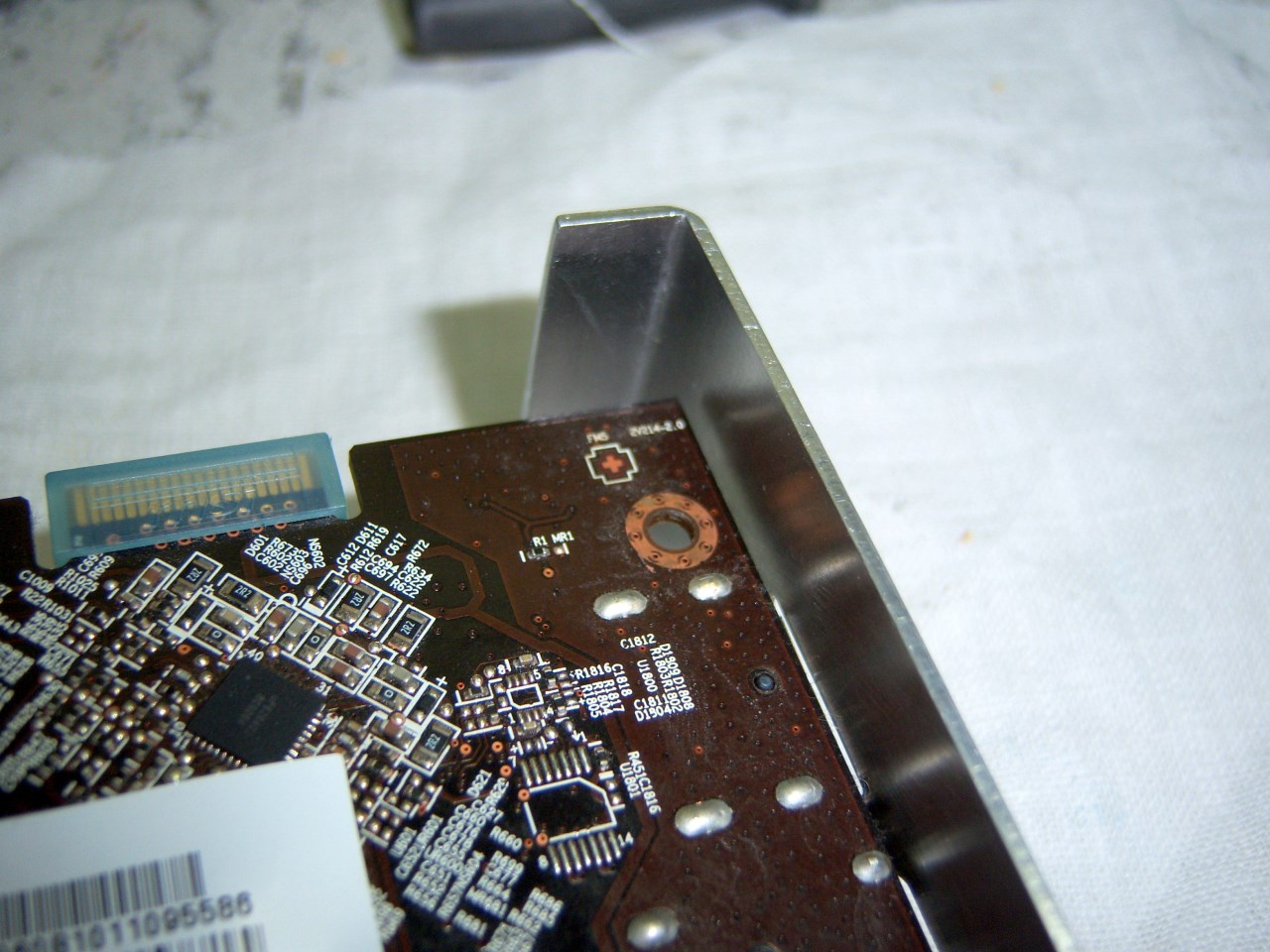

Από την πίσω πλευρά υπάρχει σαφέστατα περισσότερος χώρος, μάλλον θα κάνουμε κάτι εδώ.:)

100_1613.jpg?m=1401010739

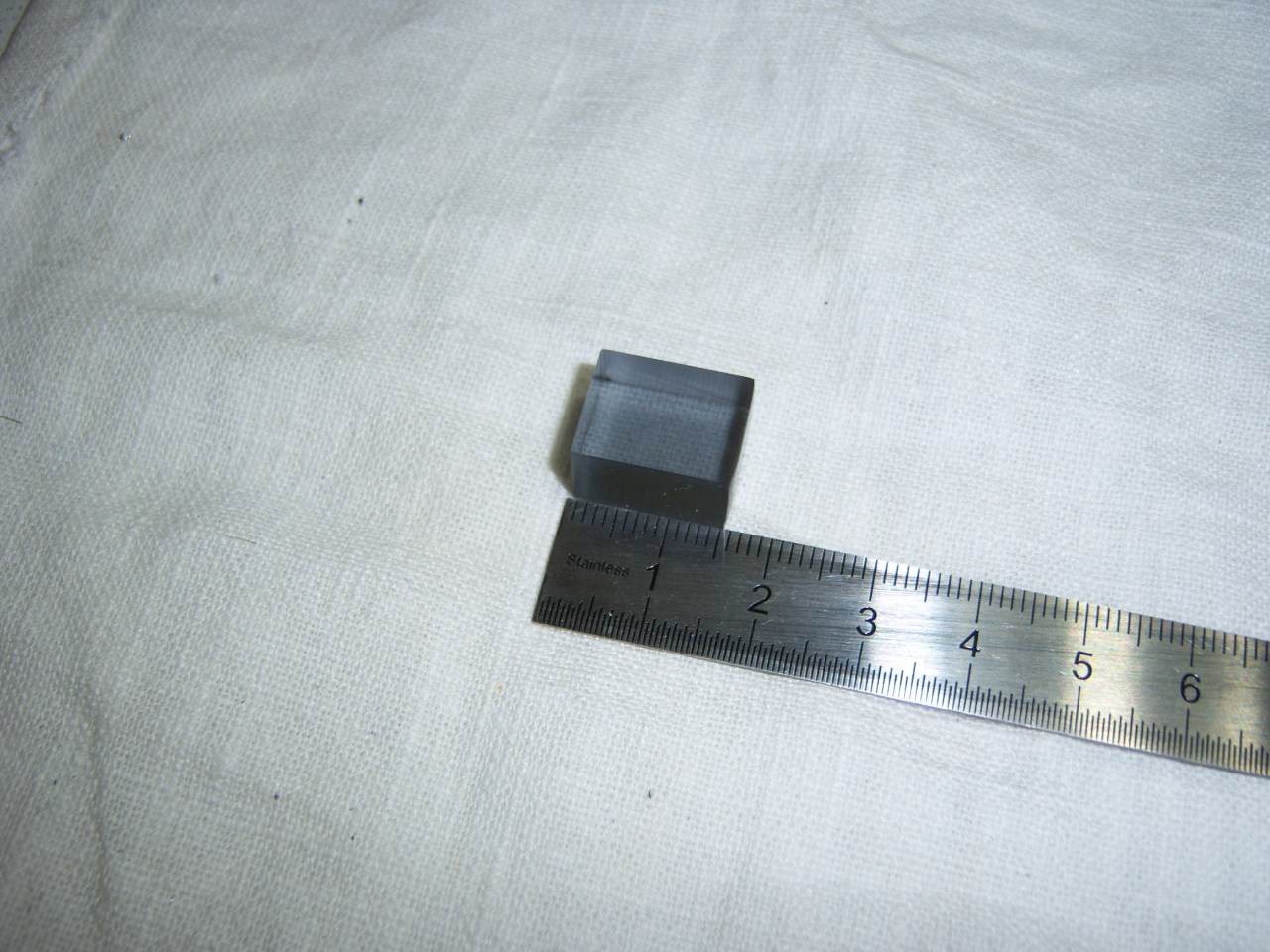

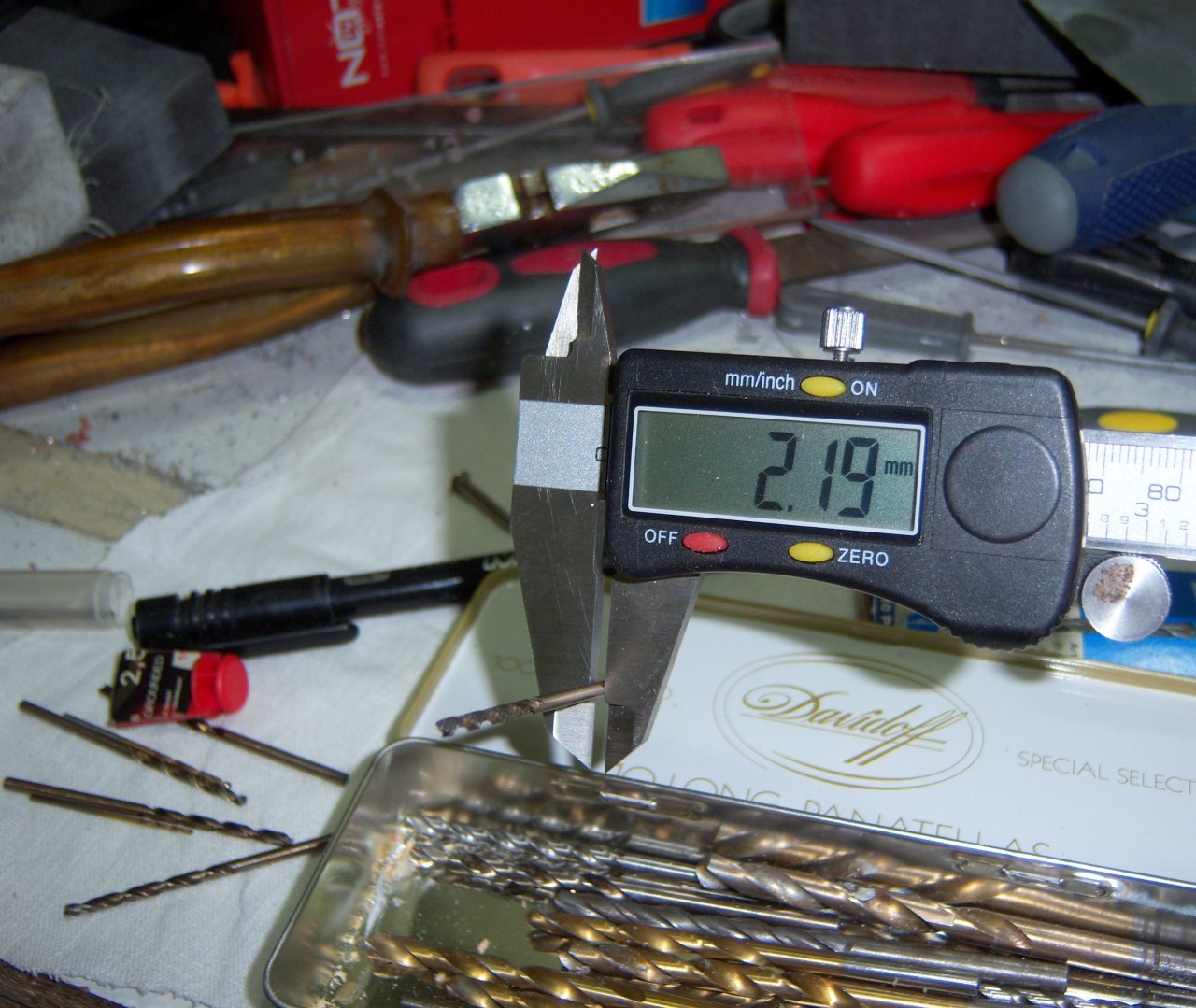

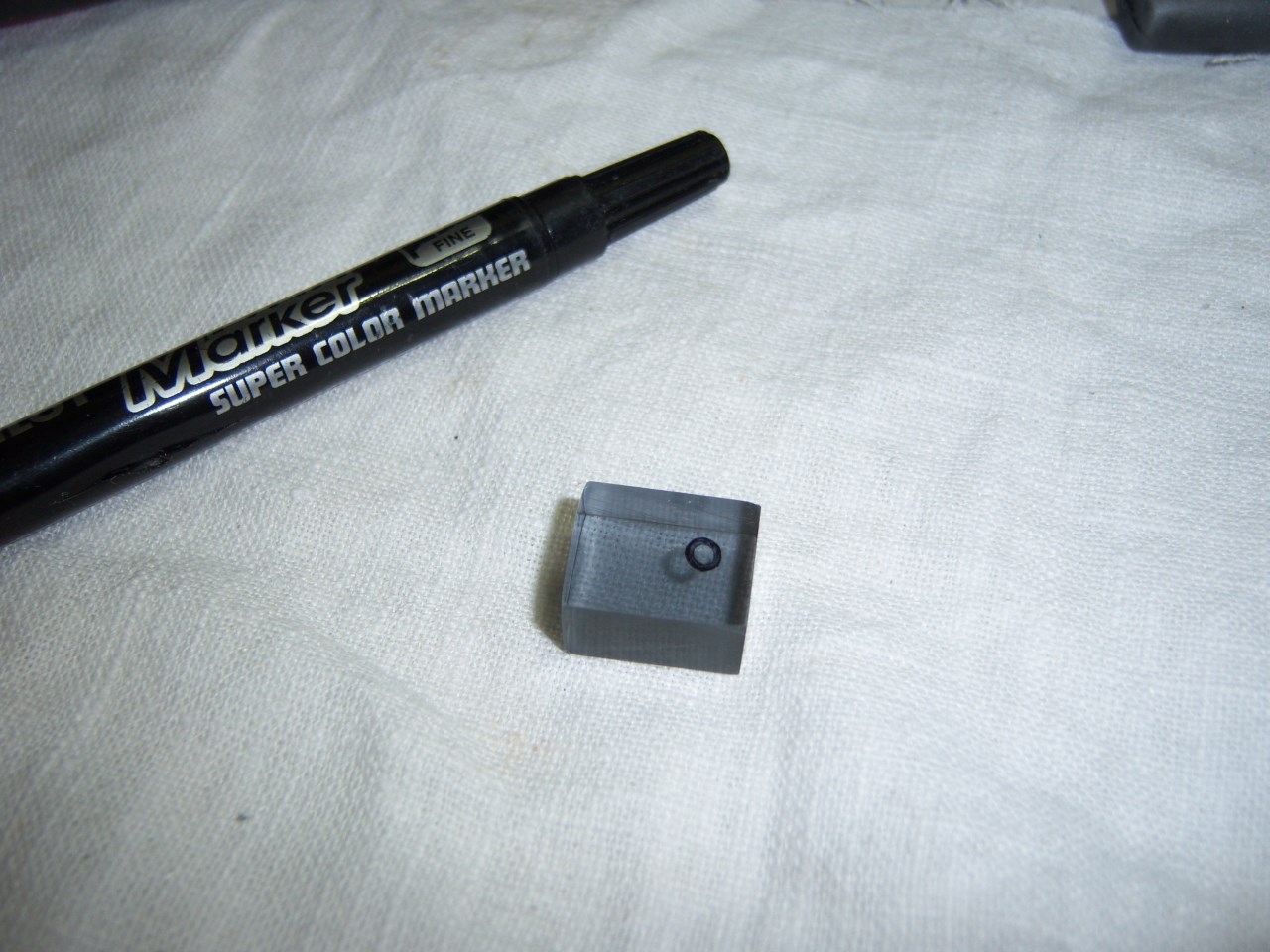

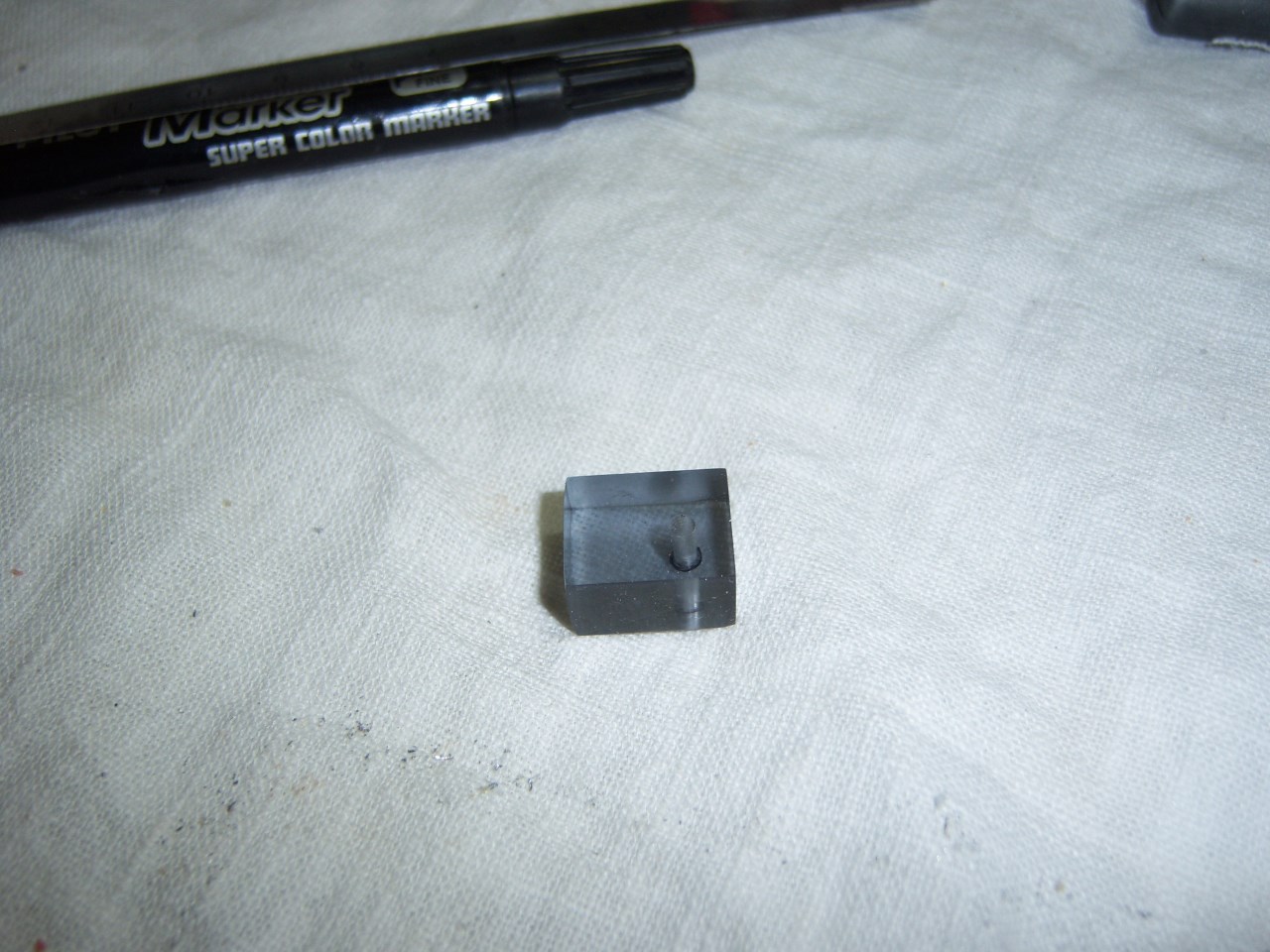

Κόπηκε ένα μικρό κομμάτι plexiglass, και ανοίχτηκε τρύπα 2.20mm.

Η επιλογή του plexiglass έγινε καθαρά για αποφυγή τυχόν βραχυκυκλωμάτων, στην επαφή του με το pcb της κάρτας.

100_1621.jpg?m=1401010744

100_1623.jpg?m=1401010748

100_1625.jpg?m=1401010754

100_1630.jpg?m=1401010759

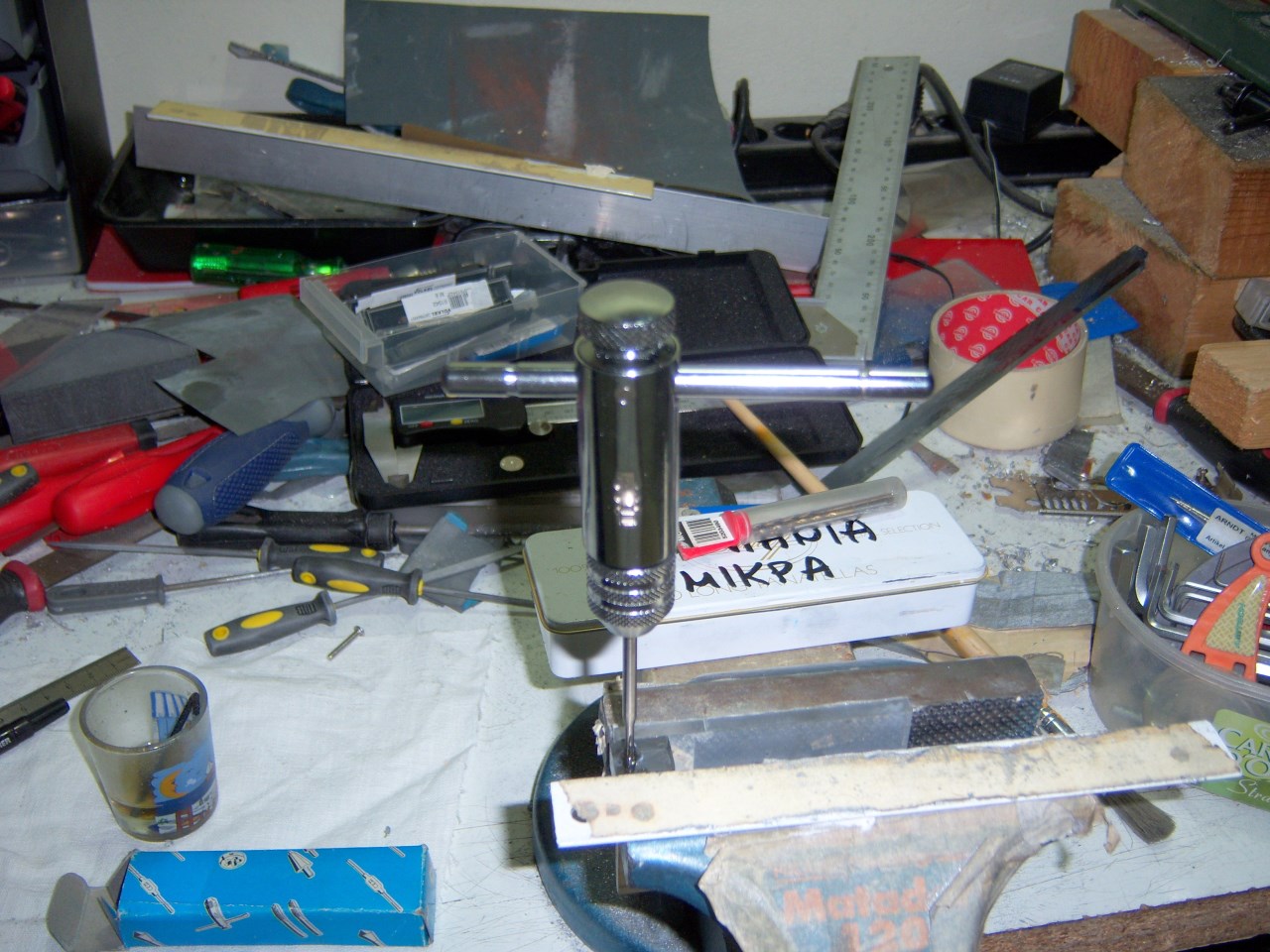

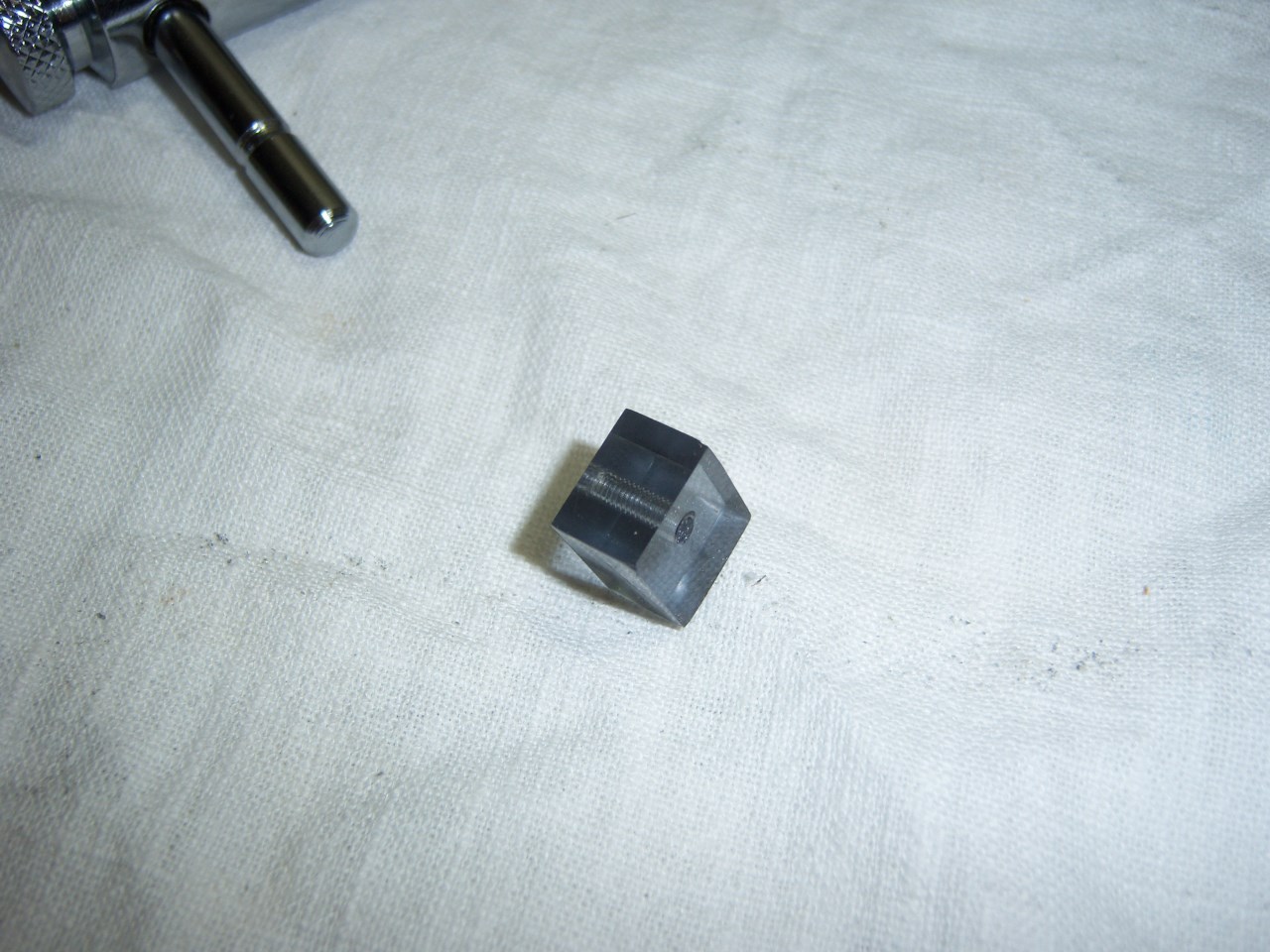

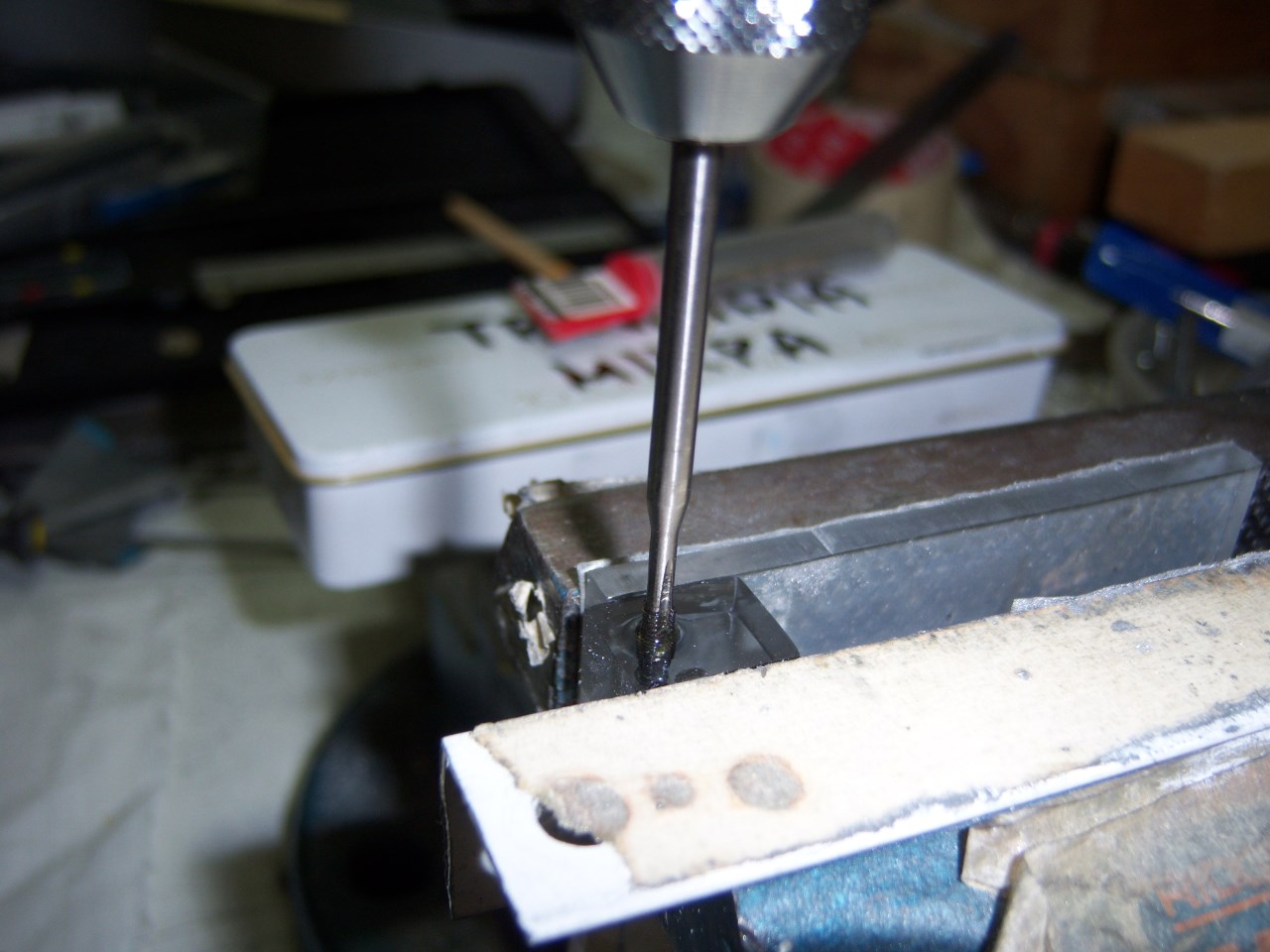

Ανοίχτηκε σπείρωμα για Μ3 αλενόβιδα.

100_1631.jpg?m=1401010763

100_1633.jpg?m=1401010766

100_1635.jpg?m=1401010769

100_1636.jpg?m=1401010772

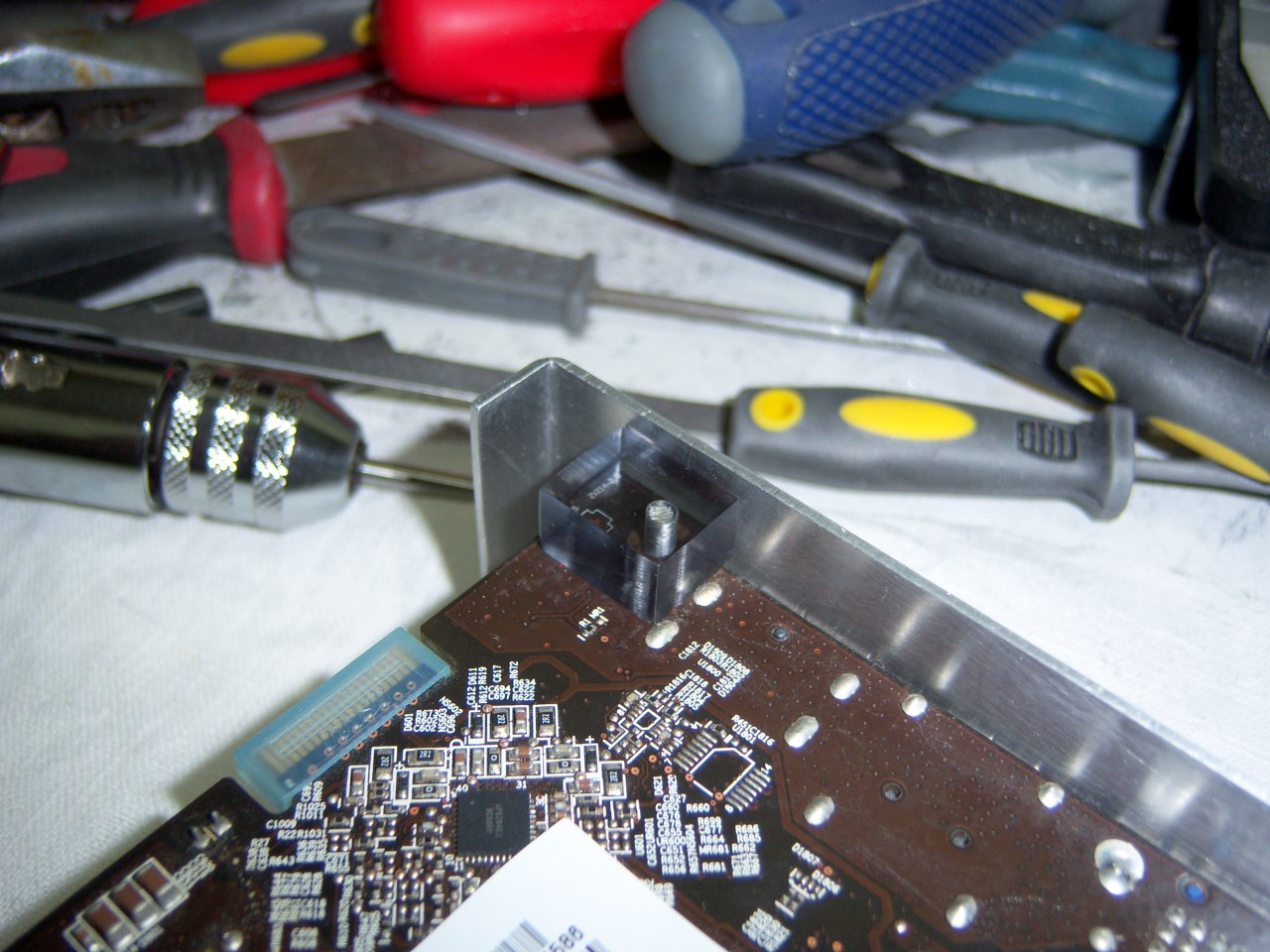

Το plexi εφάρμοσε άψογα στο pcb της κάρτας.

100_1639.jpg?m=1401010776

100_1642.jpg?m=1401010780

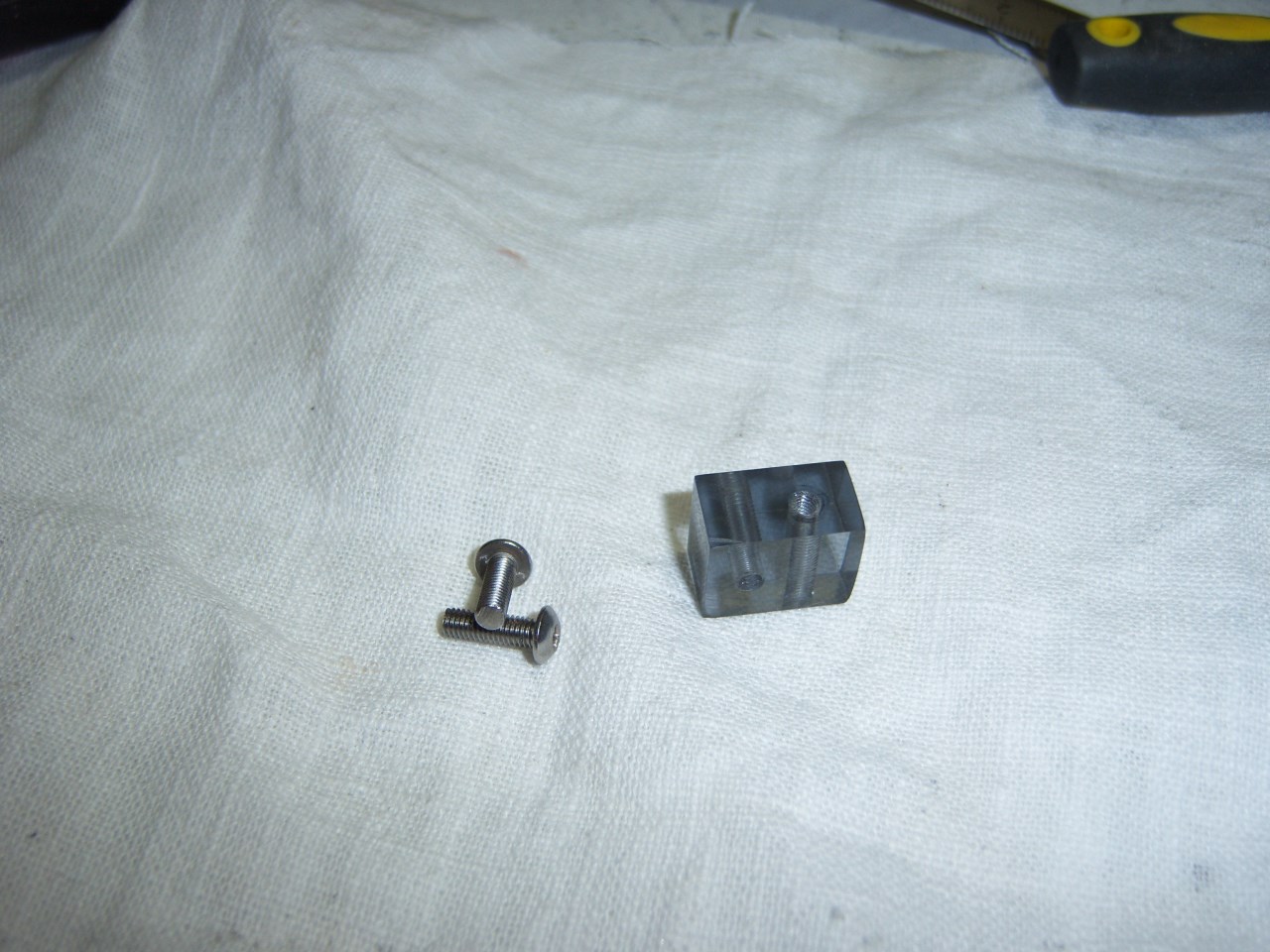

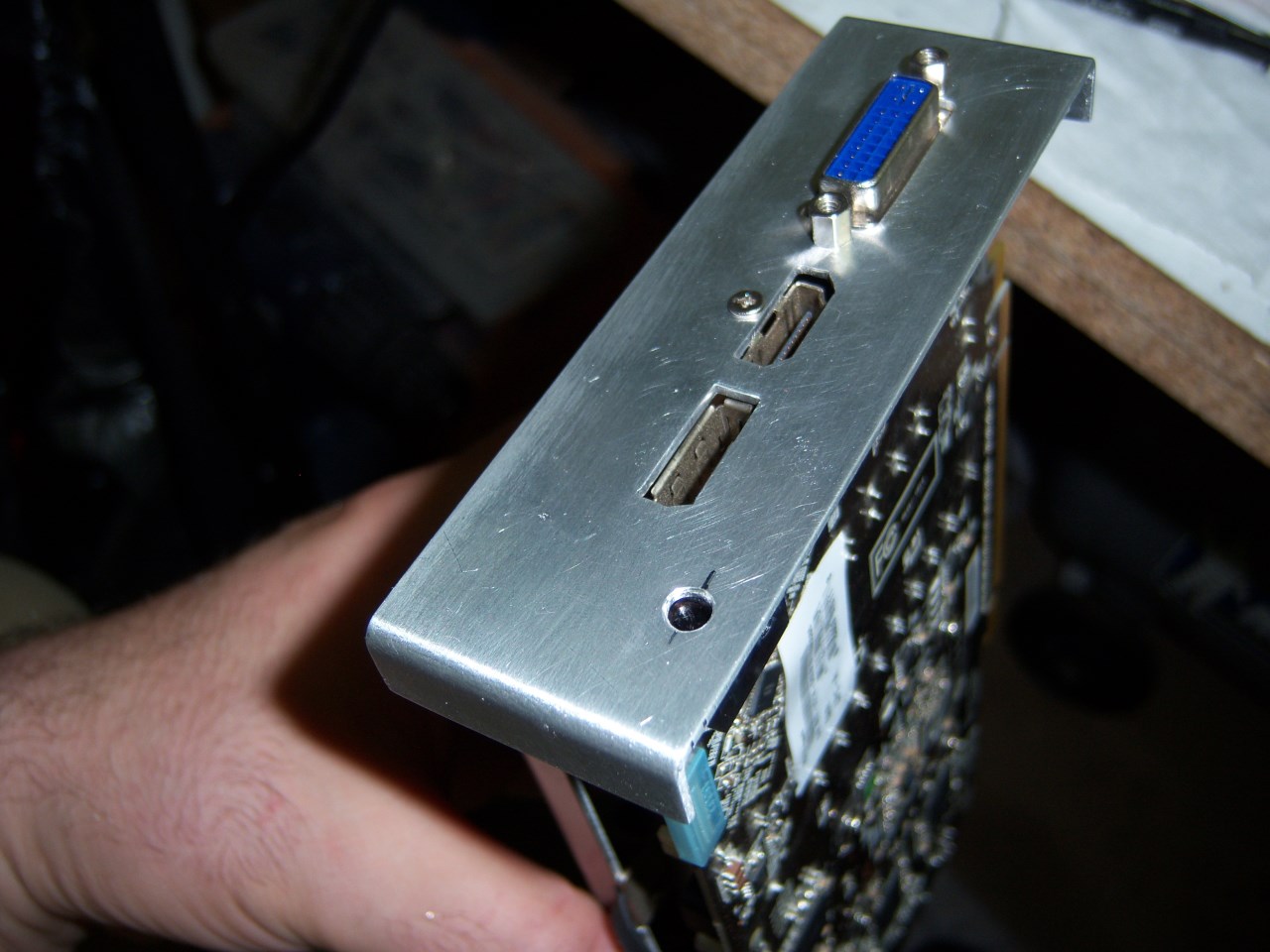

Απομένει η σύνδεση του plexi με το bracket. Ανοίχτηκε η απαραίτητη τρύπα στο αλουμίνιο, και το σπείρωμα στο plexi.

100_1643.jpg?m=1401010784

100_1645.jpg?m=1401010788

100_1656.jpg?m=1401010791

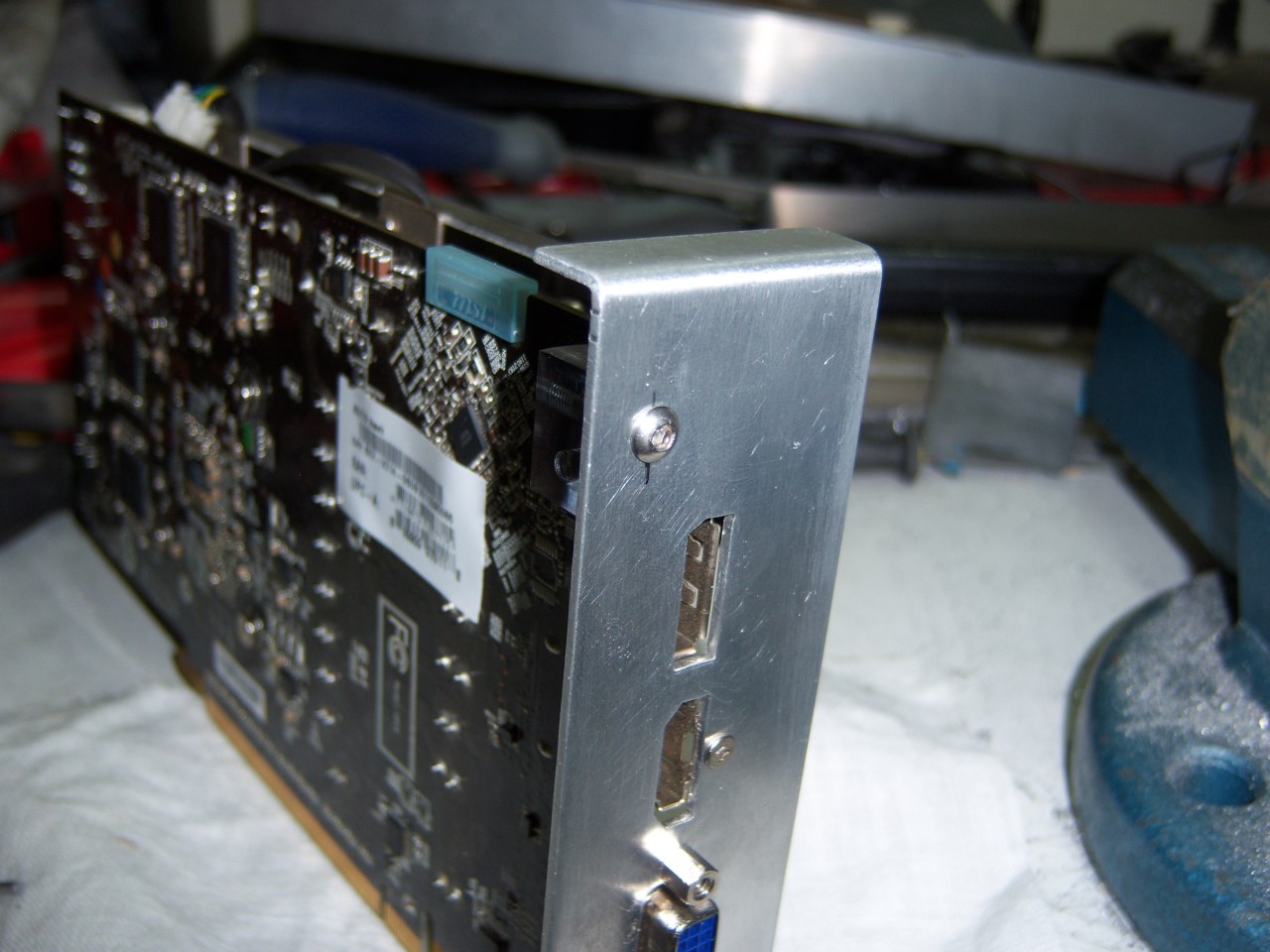

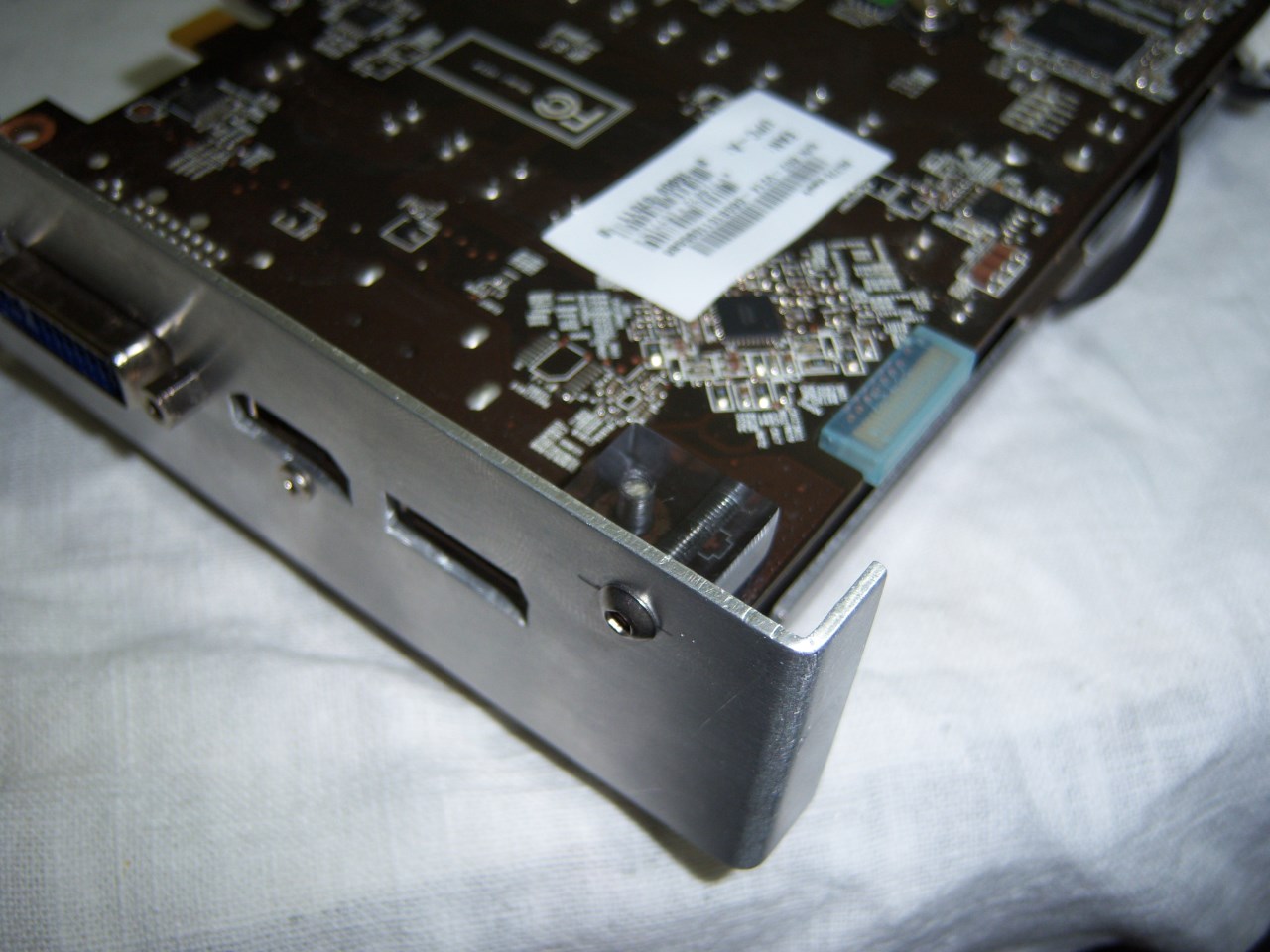

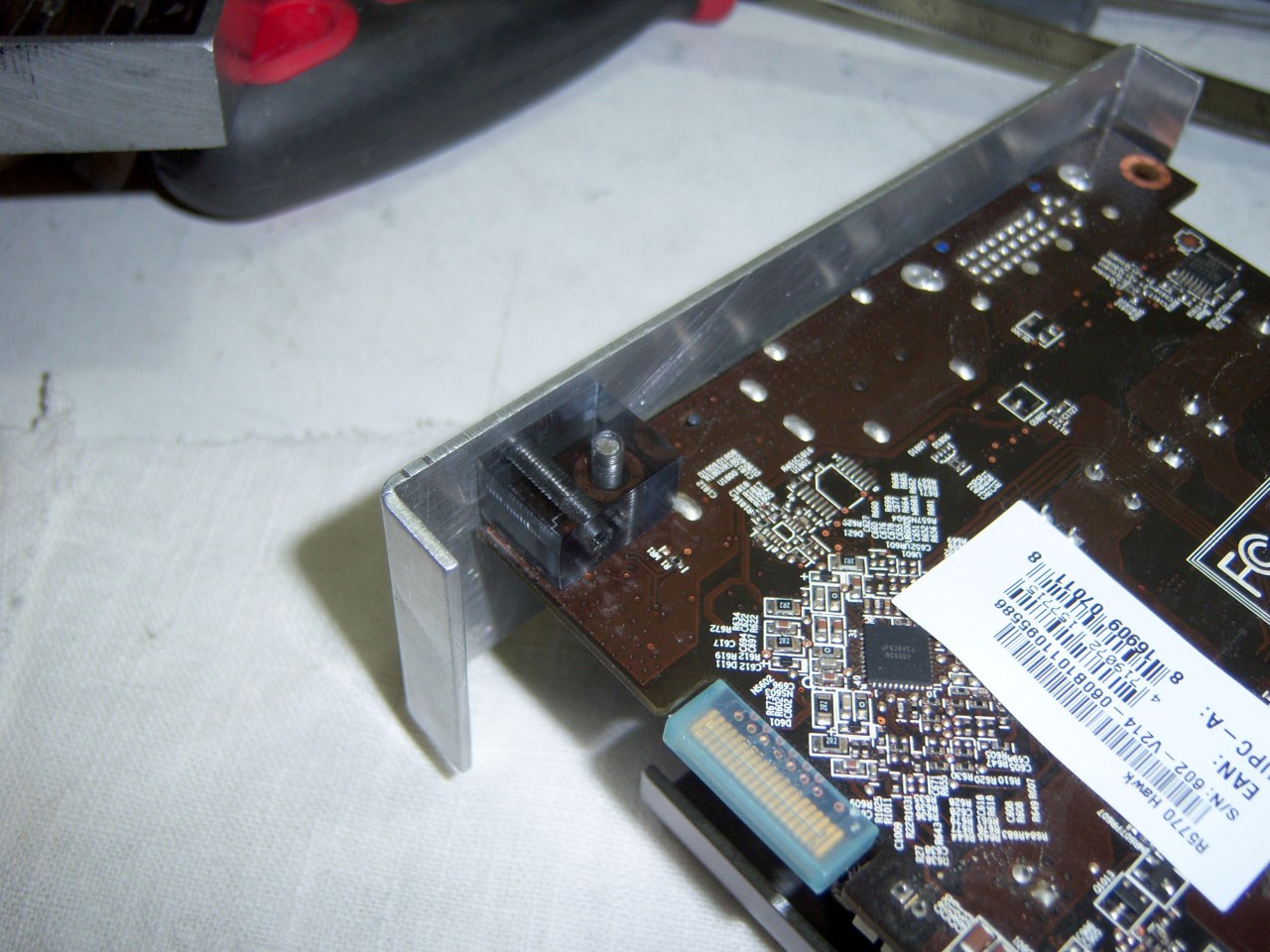

Τελικό αποτέλεσμα.

100_1660.jpg?m=1401010795

100_1662.jpg?m=1401010798

100_1666.jpg?m=1401010801

Για τυχόν απορίες στη διάθεση σας.:)

100_1653-22.jpg?m=1401208990
