Project Fortress - Worklog

[Seafalco]

Πολύ ωραία δουλειά!!

Διάβασα εν τάχει το thread και είμαι έτοιμος να το απολάυσω ξανά με το πάσο μου τώρα, αλλά ήδη δεν μπορώ να πώ τίποτε λιγότερο από μπράβο!!

Πες μου κάτι , πόσο κόστισε ο raid controller ;

[Daidalos]

Καταρχήν σε ευχαριστώ για τα καλά σου λόγια. Ο perc 6i μαζί με την μπαταρία του και τα μεταφορικά κόστισε περίπου 170e.

[Seafalco]

Ευχαριστώ , σκέφτομαι να χρησημοποιήσω έναν τέτοιο στο κουτί που ετοιμάζω, θα διαβάσω και -ενδεχομένως- να επανέλθω.

[KASIMIS]

Καλησπέρα, πολύ ωραίο το project! Να ρωτήσω κι εγώ κάτι, το module των δίσκων που λες ότι είναι "του κιλού" από που το προμηθεύτηκες και σε τι τιμή;

[Daidalos]

Από Γερμανία το πήρα μαζί με κάτι άλλα πράγματα. Είχε 12 ευρώ.

[Daidalos]

Sleeving Part 3

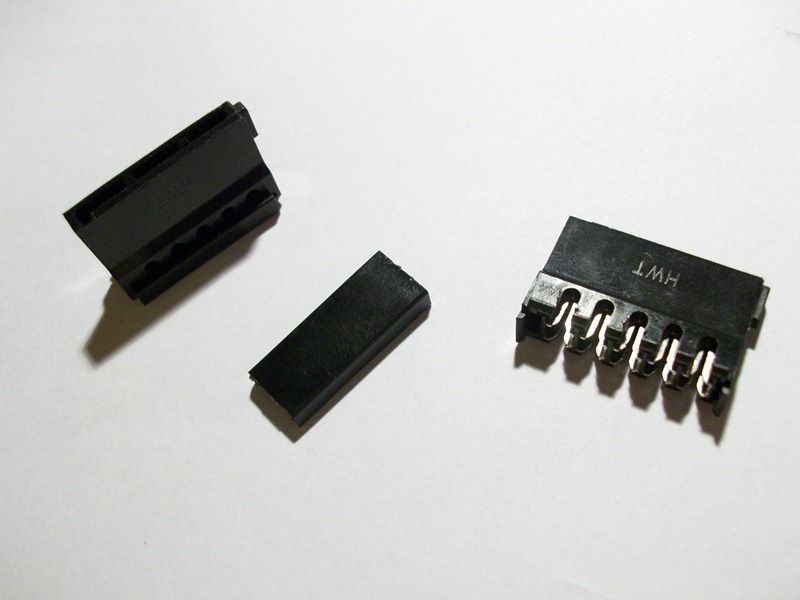

Συνέχεια αυτές τις μέρες με την κατασκευή και το sleeving και των τελευταίων καλωδίων του Fortress. Ασχολήθηκα κυρίως με τα καλώδια που θα τροφοδοτούν τους δίσκους. Επιλέχτηκαν τα ίδια connectors που είχα χρησιμοποιήσει και στο Leviathan.

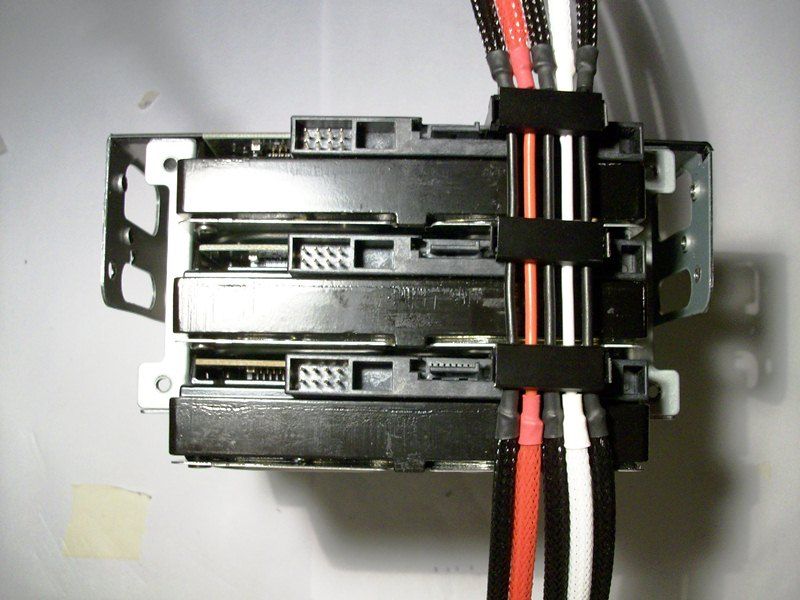

Τα συγκεκριμένα connectors μου επιτρέπουν να τακτοποιήσω πολύ όμορφα τα καλώδια όπως φαίνεται και στην παρακάτω φώτο.

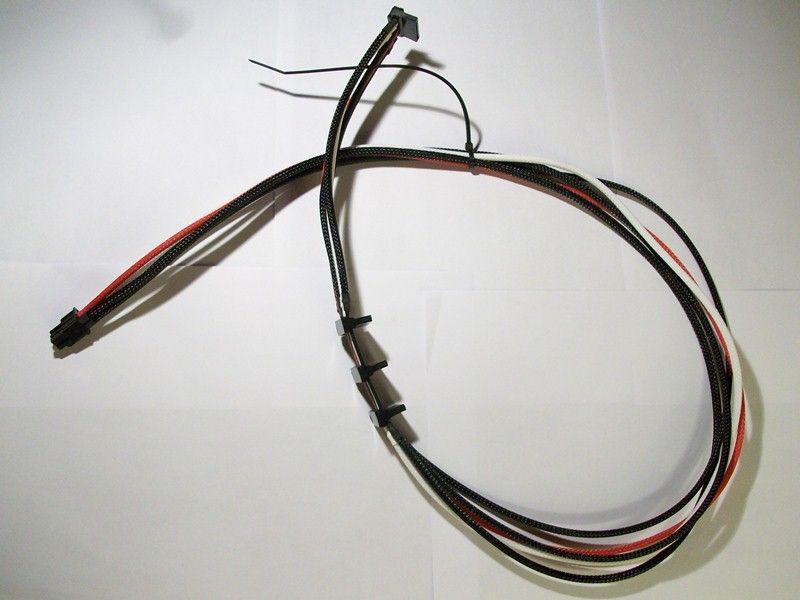

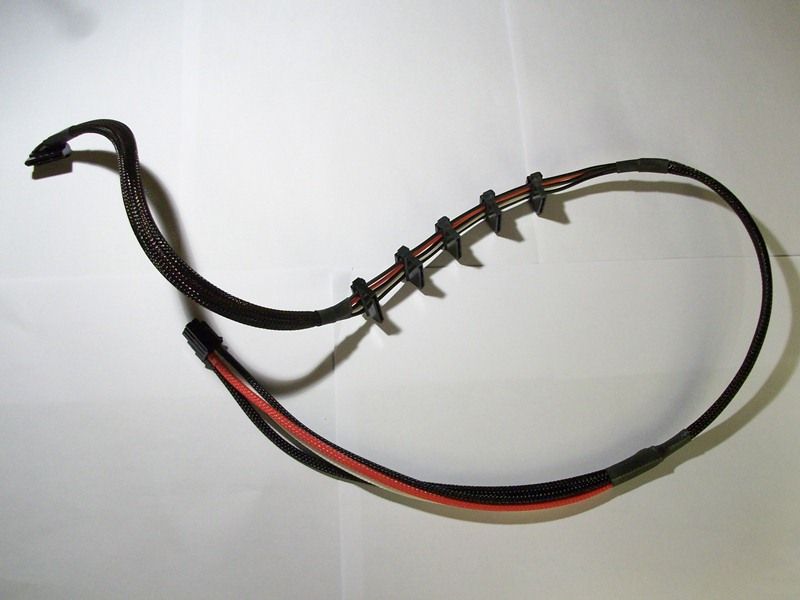

Αυτό βέβαια είναι ένα τμήμα μόνο του συγκεκριμένου καλωδίου. Το συνολικό του μήκος είναι 1,20μέτρα και κάνει μια αρκετά μεγάλη διαδρομή από το PSU μέχρι τους τρεις αυτούς δίσκους και μία ακόμα συσκευή που δεν σας έχω αποκαλύψει ακόμα.

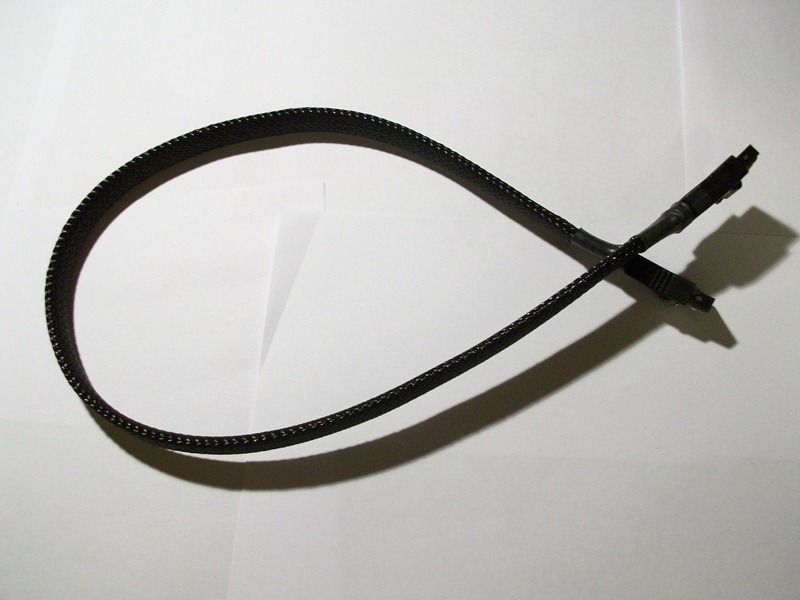

Με παρόμοιο τρόπο φτιάχτηκε και ένα καλώδιο που συνδέει τους υπόλοιπους 5 WD10EARS και τον SSD.

Συνολικό μήκος 1 μέτρο εδώ...

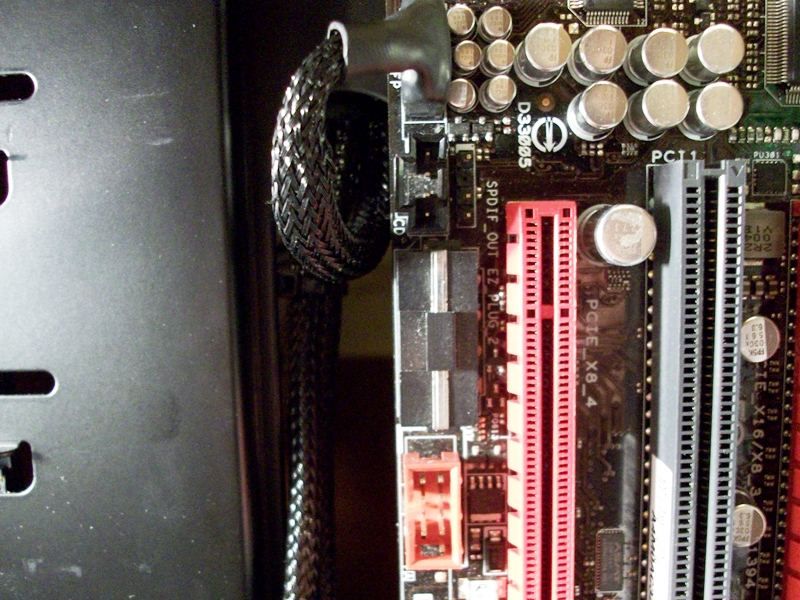

Υπάρχουν 2 τετράπινα molex πάνω την μητρική και τα οποία τροφοδοτούν τις pcie. Το καλώδιο για το molex που είναι κοντά στα 2 οχτάπινα της cpu το έδειξα σε παλιότερο update. Σήμερα θα σας δείξω το καλώδιο που είναι για το molex που βρίσκεται στο κάτω μέρος της μητρικής.

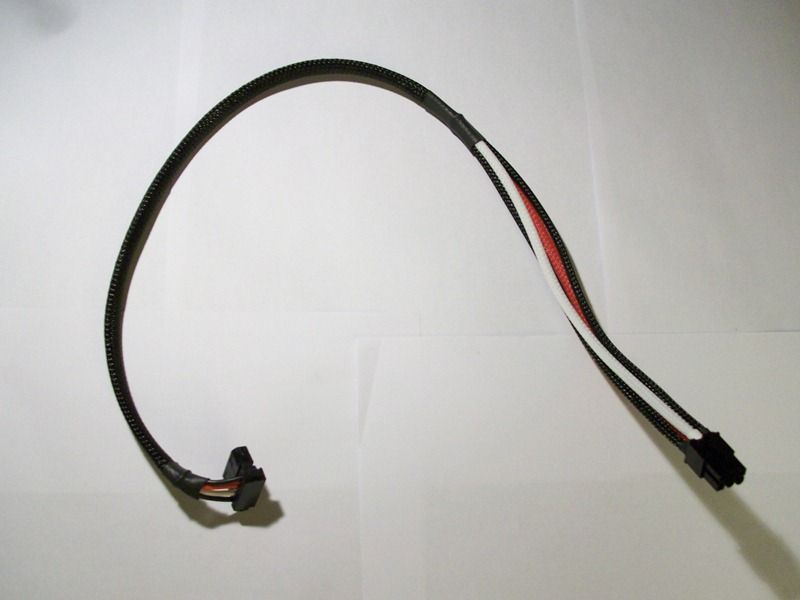

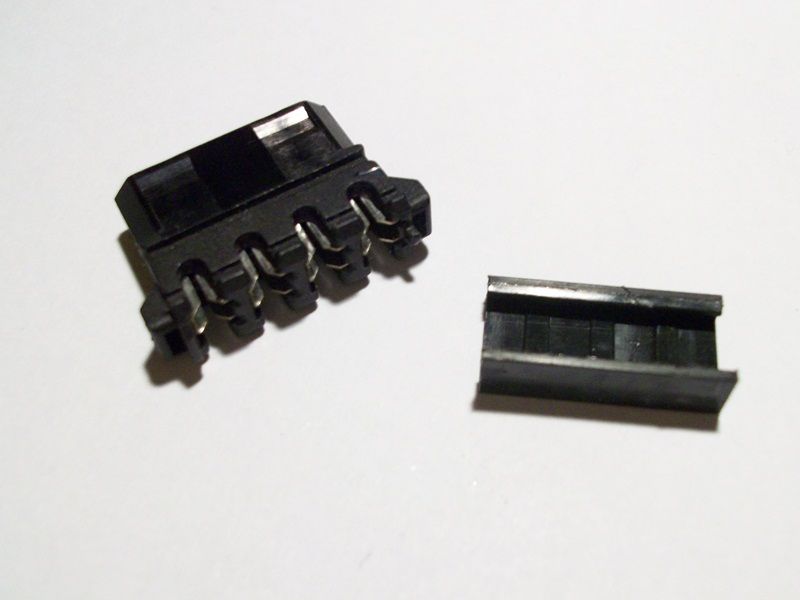

Για το συγκεκριμένο χρησιμοποίησα ένα ειδικό γωνιακό connector.

Και το τελικό αποτέλεσμα ήταν αυτό.

Θα παρατηρήσατε ότι μερικά καλώδια δεν είναι sleeved με τον ίδιο τρόπο σε όλο το μήκος. Αυτό γίνεται για να πιάνουν λιγότερο χώρο τα τμήματα που βρίσκονται πίσω από το tray της μητρικής όπου ο χώρος είναι περιορισμένος.

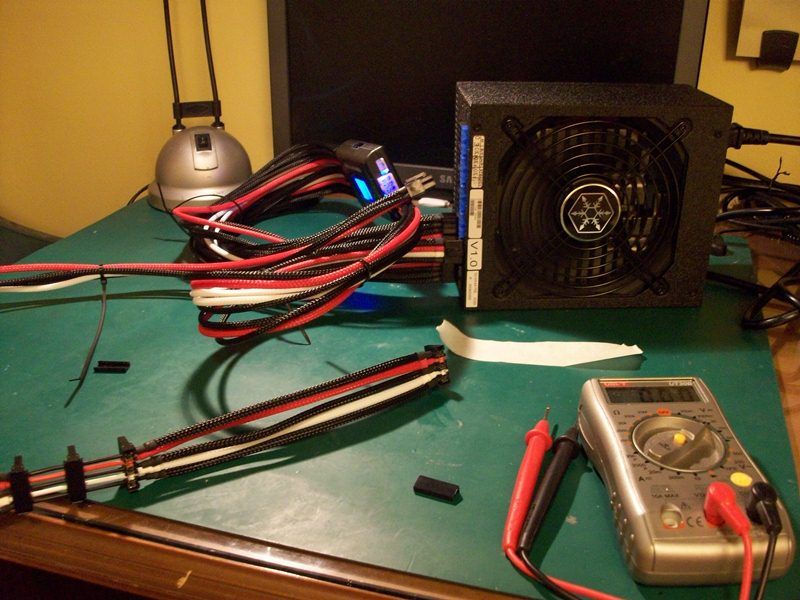

Αυτά λοιπόν ήταν και τα τελευταία καλώδια που θα συνδεθούν στο modular psu. Με όλα τα καλώδια να είναι sleeved και έτοιμα τα έβαλα στο τροφοδοτικό και τα μέτρησα με το πολύμετρο ένα ένα για να σιγουρευτώ ότι δουλεύουν σωστά πριν μπουν στις θέσεις τους.

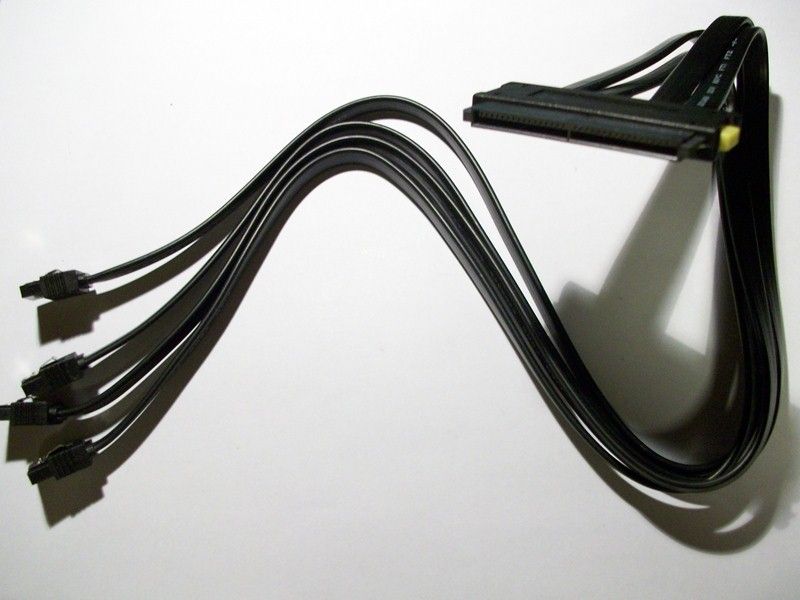

Σειρά είχαν τα sata καλώδια. Αρχή έγινε με αυτά που συνδέονται στον perc.

Θα χρησιμοποιηθούν 2 τέτοιες τετράδες και έγιναν και οι δύο όπως αυτή που εικονίζεται παρακάτω.

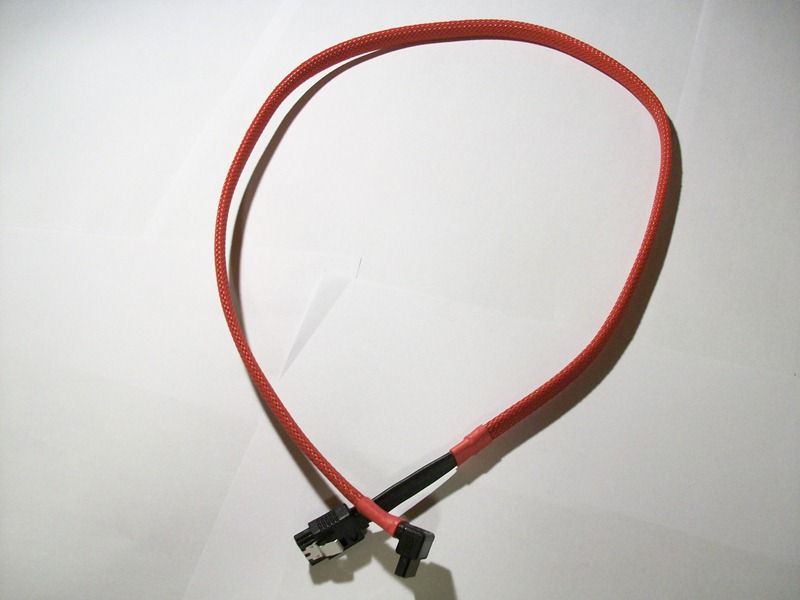

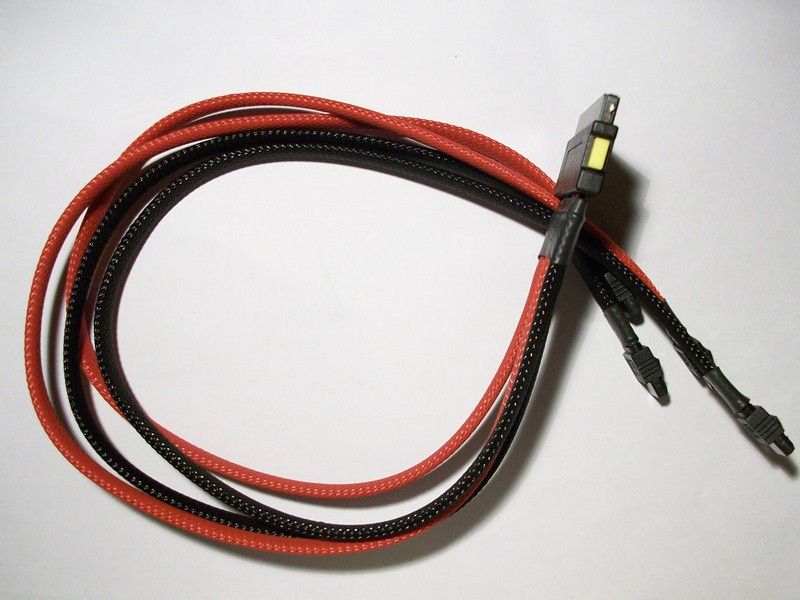

Έγιναν και μερικά απλά sata καλώδια με μαύρο αλλά και με κόκκινο sleeve.

Υπάρχει λόγος που το κόκκινο δεν είναι sleeved ολόκληρο αλλά θα σας τον αποκαλύψω σε επόμενο update.

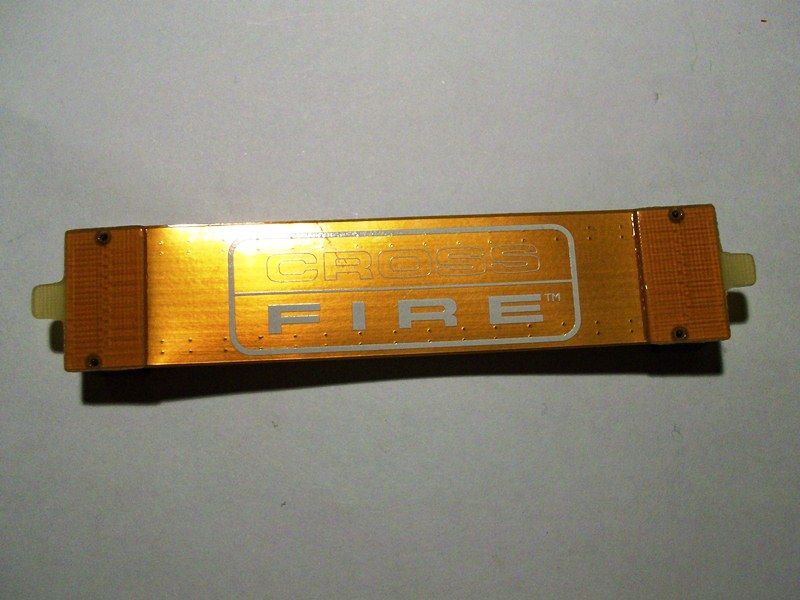

Τέλος αφού είχα πάρει φόρα με το sleeving το μάτι μου έπεσε στο crossfire bridge που είναι σε ένα άθλιο χρυσό-καφέ χρώμα.

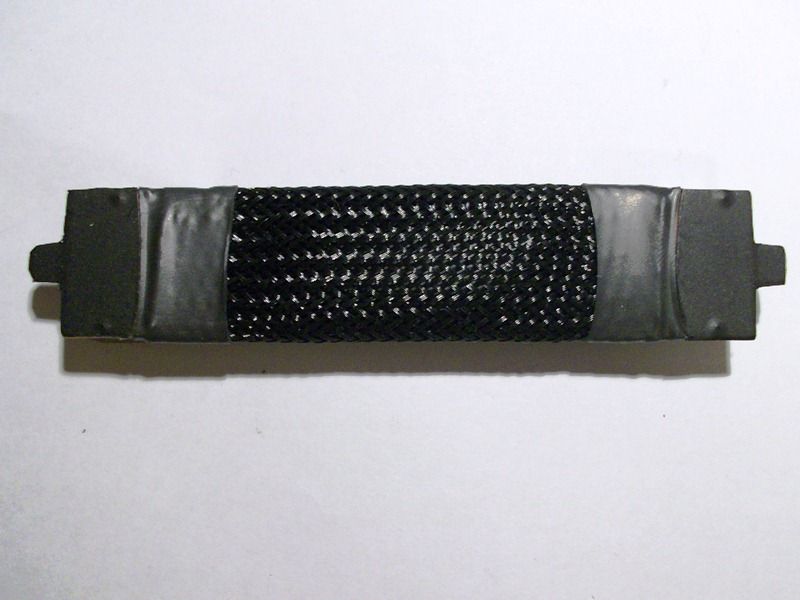

Δοκίμασα λοιπόν να κάνω sleeving και σε κάτι που δεν είχα ξανακάνει ποτέ... Και ιδού το αποτέλεσμα...

Για όσους τους αρέσουν τα νούμερα να πω ότι χρησιμοποιήθηκαν συνολικά (περίπου):

• 60 μέτρα sleeve

• 6 μέτρα heatshrink

• 75 μέτρα καλώδιο

• 160 connector pins

• 30 connectors

• 2 αναπτήρες


Περισσότερα σύντομα... Stay Tuned!!!

[filarhos]

Μπράβο πολύ ωραίο το sleevarισμα.

Τα καλώδια πως τα έλεγξες;;; Μέτρησες αντίσταση ή αυτό με τον ήχο;;;

Υ.Γ. Μας κρατάς σε αγωνία!!!

[Daidalos]

Οι τάσεις εξόδου μετρήθηκαν με το πολύμετρο.

[Seafalco]

Οι τάσεις εξόδου μετρήθηκαν με το πολύμετρο.

Εφόσον τα υλικά που χρησημοποιείς είναι καινούρια και γίνει σωστή κατασκευή , είναι μάλλον απίθανο να έχεις προβλημα ακόμα και αν μετρήσεις μόνο την τάση.

Γενικά όμως θα πρέπει για να ελέγξεις αν σε μια σύνδεση υπάρχει καλή συνέχεια, να χρησημοποιήσεις ένα φορτίο, το οποίο και θα τροφοδοτήσει η σύνδεση αυτή.

Τότε μπορείς να μετρήσεις την πτώση τάσης πάνω στα καλώδια (πολύ μικρή) και πάνω στις συνδέσεις που έχουν οι connectors (σε σωστή κατασκευή , επίσης πολύ μικρή).

Από την πτώση τάσης και το ρεύμα που τραβάει το φορτίο μπορείς να υπολογίσεις την "αντίσταση διαβάσεως" που παρουσιάζει το σύστημα καλώδιο / σύνδεσμος / βύσμα

και εν συνεχεία να την αναγάγεις σε μια τελική πτώση τάσης που αντιστοιχεί στο πλήρες ενδεχόμενο φορτίο.

Οπότε τότε κρίνεις αν είσαι μέσα στα περιθώρια των προδιαγραφών.

Φίλε Δαίδαλε, συμπάθαμε αν λέω πράγματα που είναι ήδη γνωστά, αλλά για την πληρότητα της συζήτησης νομίζω ότι δεν βλάφτει μια εκτενέστερη αναφορά.

Περιμένω , διαβάζω και το σημαντικότερο....μαθαίνω.

Ευχαριστώ!!

[Daidalos]

@Seafalco: Δίκιο έχεις σε όσα λες. Αλλά σε πρώτη φάση με ενδιέφερε να δω ότι τα καλώδια είναι συνδεδεμένα στις κατάλληλες θέσεις και ότι δεν έχω μπερδέψει κανένα καλώδιο. Επίσης στα βύσματα τροφοδοσίας των sata ήθελα να δω αν έχουν τερματιστεί σωστά μιας και είναι λίγο περίεργα.

Τα καλώδια ελέγχθηκαν ένα προς ένα κατά την κατασκευή ώστε να είναι 100% σωστός ο τερματισμός τους. Επίσης το καλώδιο που χρησιμοποιήθηκε είναι ίδιων προδιαγραφών με αυτά που χρησιμοποιεί ο κατασκευαστής. Το μήκος των προεκτάσεων που έφτιαξα δεν ξεπερνά το αντίστοιχο αυτόν που συνόδευαν το τροφοδοτικό, μάλιστα είναι πιο κοντές στις περισσότερες περιπτώσεις. Σίγουρα είναι λιγότερες οι απώλειες από το να χρησιμοποιούσα αντάπτορες και δεύτερες-τρίτες προεκτάσεις.

Το να δοκιμάσω ένα ένα τα καλώδια με φορτίο και να δω απώλειες σε φορτίο είναι πολύ σωστό σαν σκέψη. Όμως λόγω έλλειψης κατάλληλου εξοπλισμού δεν μπορώ να το κάνω σωστά.

Με λίγα λόγια θα στηριχτώ στην ποιότητα της δουλειάς μου και ελπίζω να μην με απογοητεύσω.

Σε ευχαριστώ πάντως για το ενδιαφέρον και τις σκέψεις σου πάνω στο θέμα.

[sstav]

πολύ χαίρομαι για την δουλειά που κάνεις, και την υπομονή σου daidalos....πριν υλοποιήσεις την δική σου τριχρωμία στα καλώδια το είχα κάνει (και το έχω ακόμα) εγώ στο δικό μου ΤJ09 με διχρωμία μαύρο-μπλε... οι άλλες δουλειές δεν με αφησαν να ποστάρω workload αν και το δικό μου tj09 με περιορίζει σημαντικά (έπρεπε να είχα δώσει τα 60 ευρώ παραπάνω για το TJ07)

:T::T:

[Seafalco]

"Με λίγα λόγια θα στηριχτώ στην ποιότητα της δουλειάς μου και ελπίζω να μην με απογοητεύσω. :p"

Δεν υπάρχει περίπτωση, η δουλειά φαίνεται από μακρυά!!

Πάντως τα βυσματάκια για την κατασκευή των καλωδίων είναι πολύ χρήσιμα, θα με βοήθαγαν πολύ και στο δικό μου κουτί, γι αυτό λέω ότι βλέπω και μαθαίνω, δεν ήταν σχήμα λόγου.....ούτε και το : Θα επανέλθω .

[rafail1994]

Πω πω Daidalos τέλειο το έκανες το Sleeving .Εγώ ένα 24pin καλώδιο έκανα και μου βγήκε η πιστή.

Μήπως μπορείς να μου πεις ποσό σου κόστισαν τόσα μετρά sleeve ;

[Daidalos]

Άσε μεγάλο παίδεμα το sleeving, αλλά άξιζε. Η παραγγελία από MDPC-X μαζί με κάτι connectrors και κάτι pins έφτασε (και πέρασε) το 100αρικο...

[rafail1994]

Χμμ επειδή θα κάνω τώρα και εγώ τα περισσότερα καλώδια και μου βγαίνει κάπου στο 40Ε με 60Ε όποτε μου βγαίνει κάπως ποιο ακριβά από Ελλάδα.

[Daidalos]

Σχεδόν όλο το hardware έχει φτάσει και είναι έτοιμο για εγκατάσταση. Τα καλώδια είναι sleeved και έτοιμα επίσης για εγκατάσταση. Ας αρχίσω λοιπόν να δίνω μορφή στο project Fortress.

Συναρμολόγηση Part 1

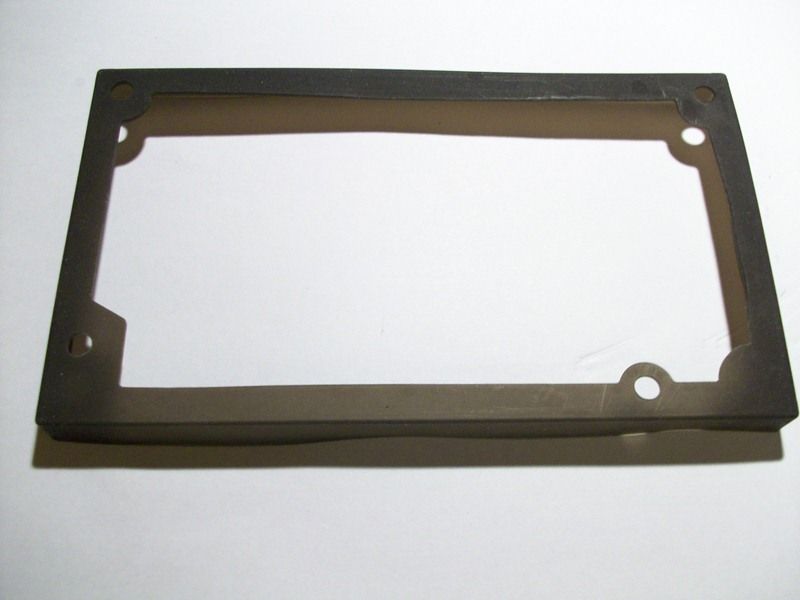

Η μητρική είχε ήδη μπει μέσα στο κουτί εδώ και μέρες. Το τροφοδοτικό μετά και από τις δοκιμές των καλωδίων ήταν έτοιμο να τοποθετηθεί και αυτό. Μαζί μπήκε και ένα πλαίσιο σιλικόνης για να περιορίσει κραδασμούς και θόρυβο.

Μαζί με το τροφοδοτικό έβαλα και τα πρώτα sleeved καλώδια,την 9800gt και την κάρτα ήχου.

Τοποθετήθηκε και το πρώτο κομμάτι σωλήνα στο πιο δυσπρόσιτο σημείο της υδρόψυξης.

Ακολούθησαν οι 12άρηδες ανεμιστήρες της υδρόψυξης.

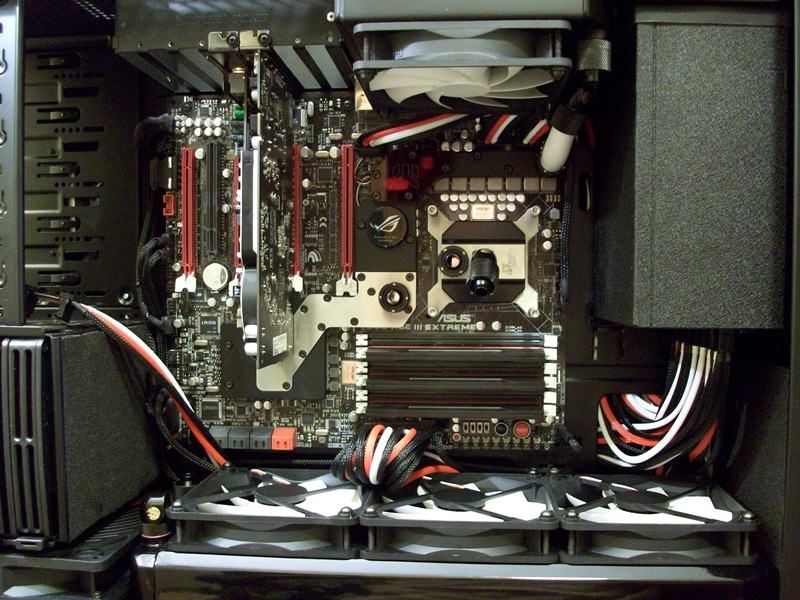

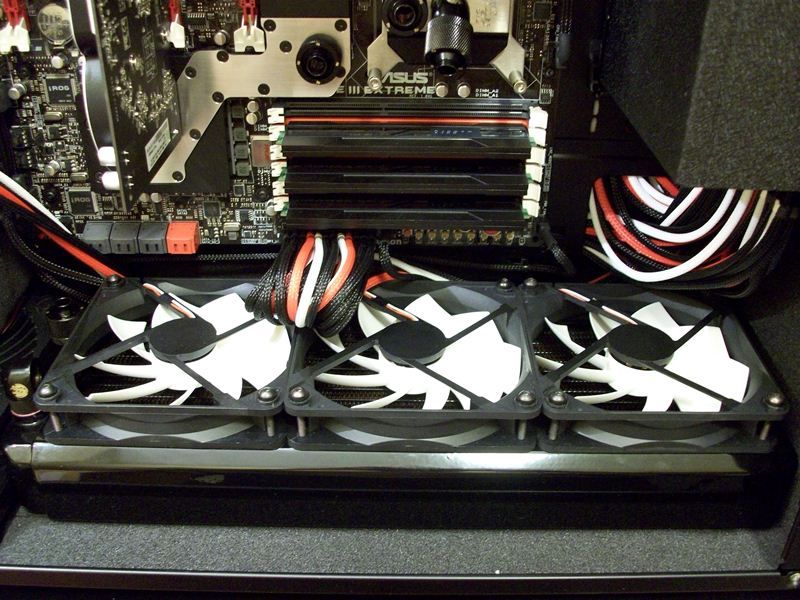

Μια καλύτερη φώτο από το τριπλό ψυγείο με τους ανεμιστήρες του.

Άλλο ένα κομμάτι σωλήνα τοποθετημένο.

Το cage με τους τρεις δίσκους που παρουσιάστηκε σε παλαιότερο update πήρε και αυτό την τελική του θέση. Μαύρισα μερικά ακόμα κομμάτια του για να ταιριάξει λίγο καλύτερα με το σύνολο.

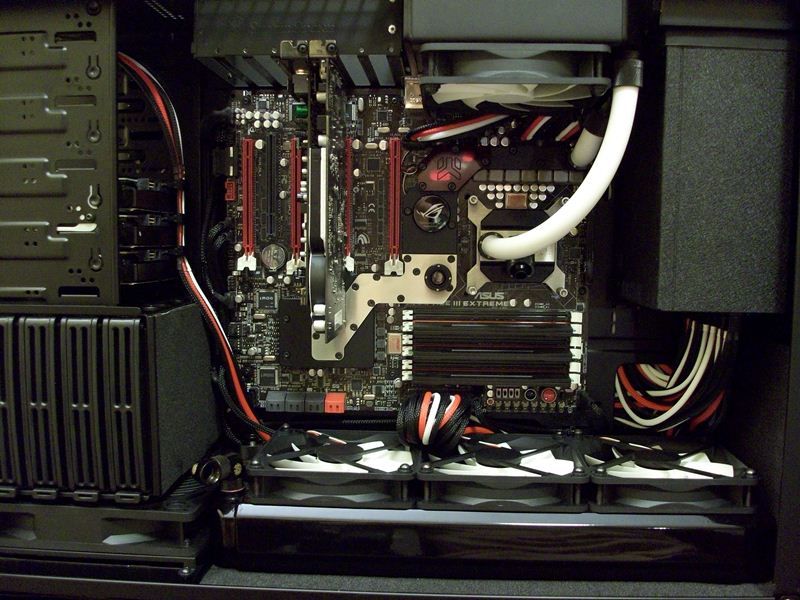

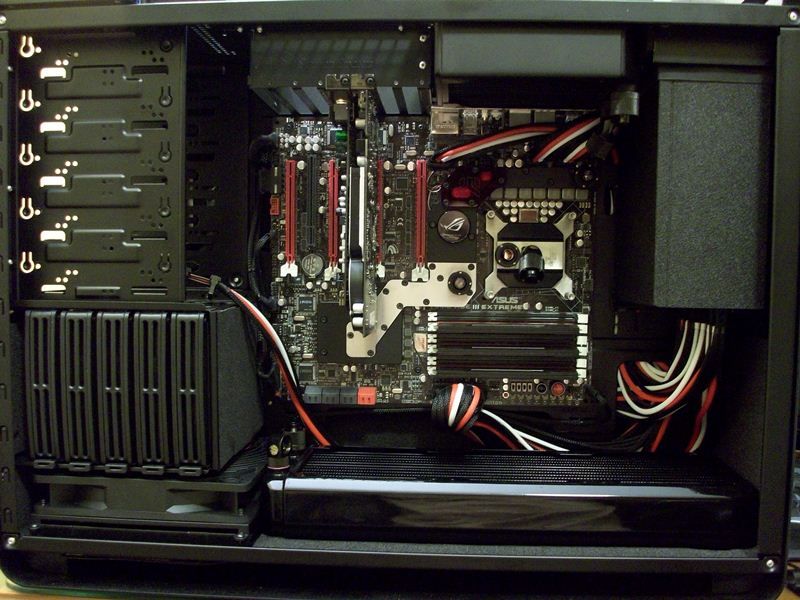

Μια γενική εικόνα της μέχρι τώρα προόδου.

Προχωράμε με τον χώρο πίσω από την μητρική.

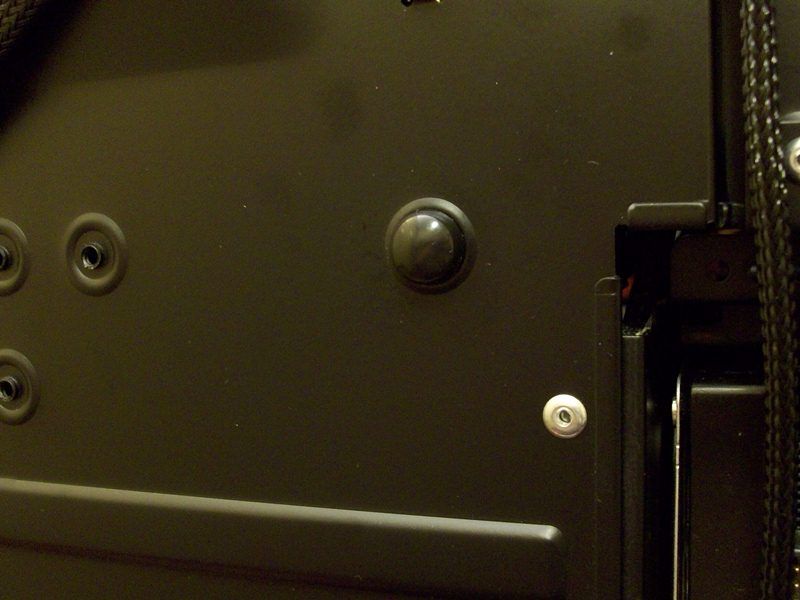

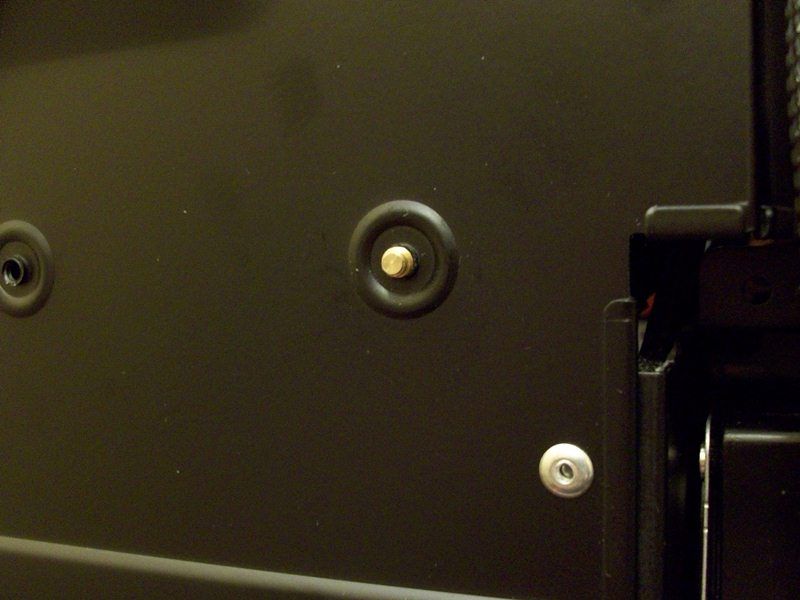

Οι αποστάτες που χρησιμοποιήθηκαν για την στήριξη της μητρικής είχαν χρυσό χρώμα και φαίνονται στο πίσω μέρος.

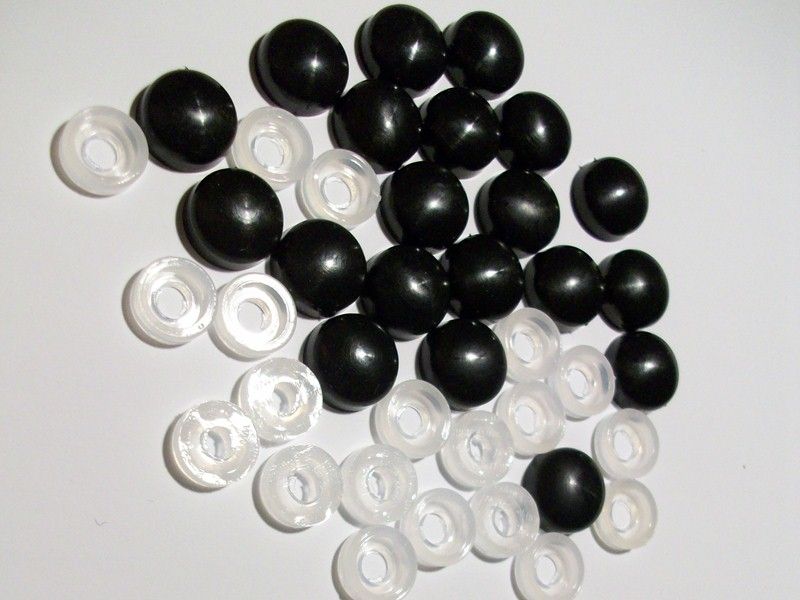

Από MDPC-X προμηθεύτηκα μερικά καλύμματα για να τα κρύψω.

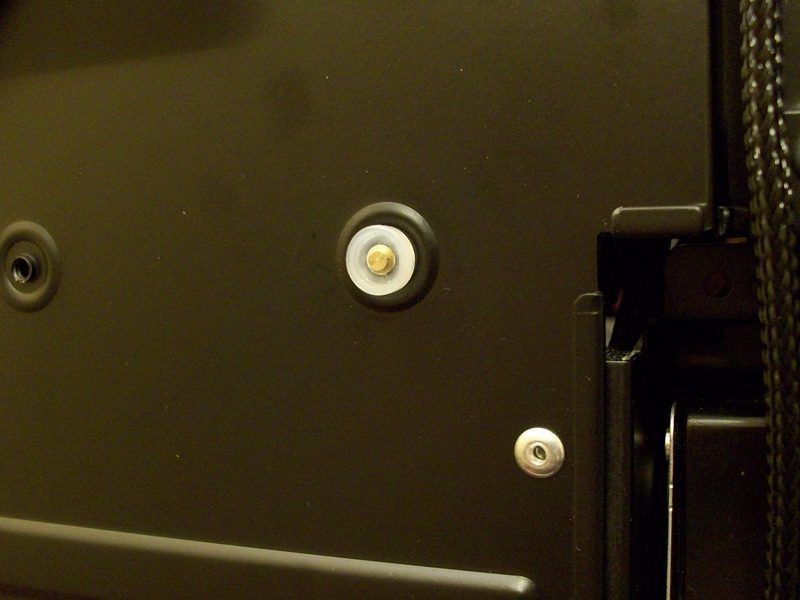

Η εγκατάστασή τους είναι πανεύκολη. Μπαίνει αρχικά η ροδελίτσα πάνω την βίδα.

Το καπάκι με την σειρά του κουμπώνει πάνω με λίγη πίεση.

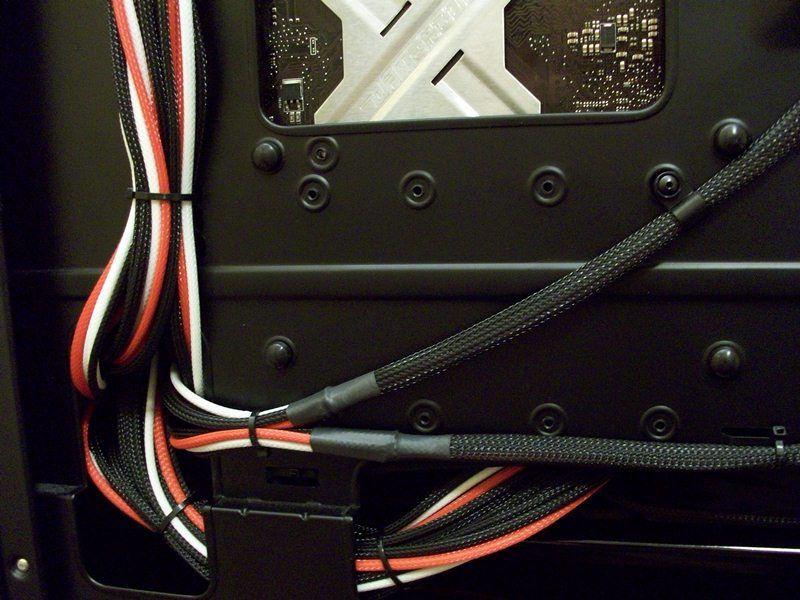

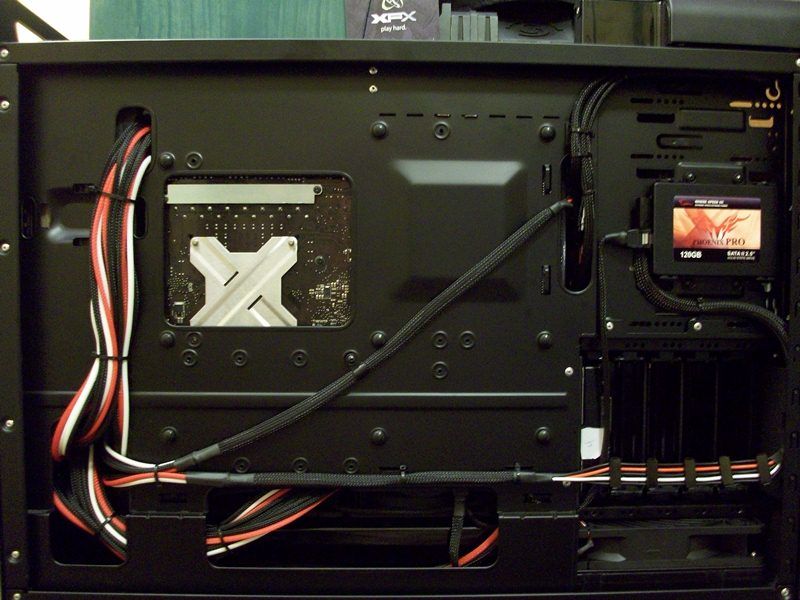

Μια γενική άποψη του χώρου πίσω από την μητρική.

Μερικά uni-sleeved καλώδια γίνονται απλά sleeved για εξοικονόμηση χώρου.

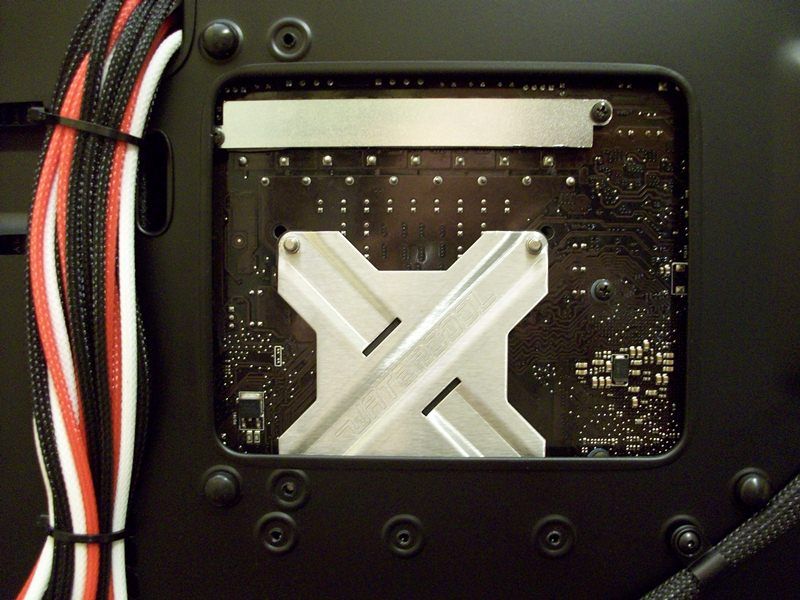

Το κόψιμο του κουτιού για πρόσβαση στο backplate της CPU δεν είναι και στην καλύτερη θέση για το συγκεκριμένο setup.

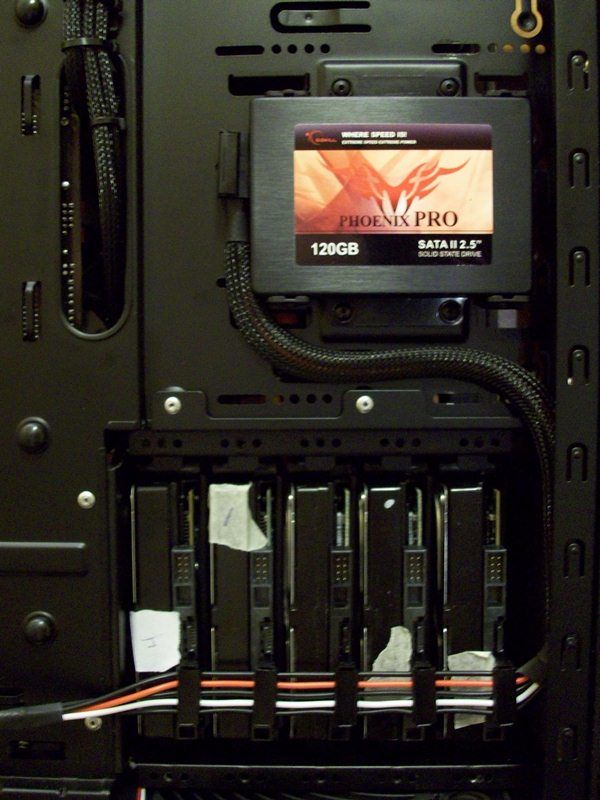

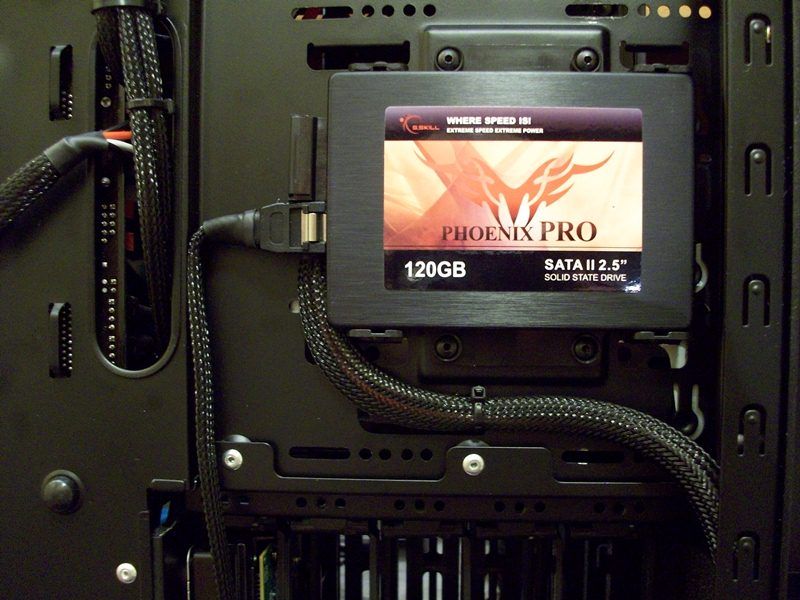

Ο SSD είναι έτοιμος με όλα τα καλώδιά του.

Υπάρχει πολύ δουλειά που πρέπει να γίνει ακόμα αλλά πιστεύω ότι πήρατε μια πρώτη γεύση.

Περισσότερα σύντομα.

Stay Tuned.

[altri]

Ωραίος (φυσικά) έως εδώ, αλλά πραγματικά, εχεις πολύύύύ δουλειά ακόμη...

Έχω αρχίσει και αγχώνομαι (αφού έφυγε το άγχος με το άλλο ζητηματάκι) με τα καλώδιά σου, που ελέω πολλών δίσκων, είναι κι αυτά πολλά...

[Daidalos]

@altri: Έχει όντως πολύ καλώδιο ακόμα. Και δεν είναι μόνο τα sata. Είναι και τα vga καλώδια... Άλλα τέσσερα 6πινα...

[Daidalos]

Συναρμολόγηση Part 2

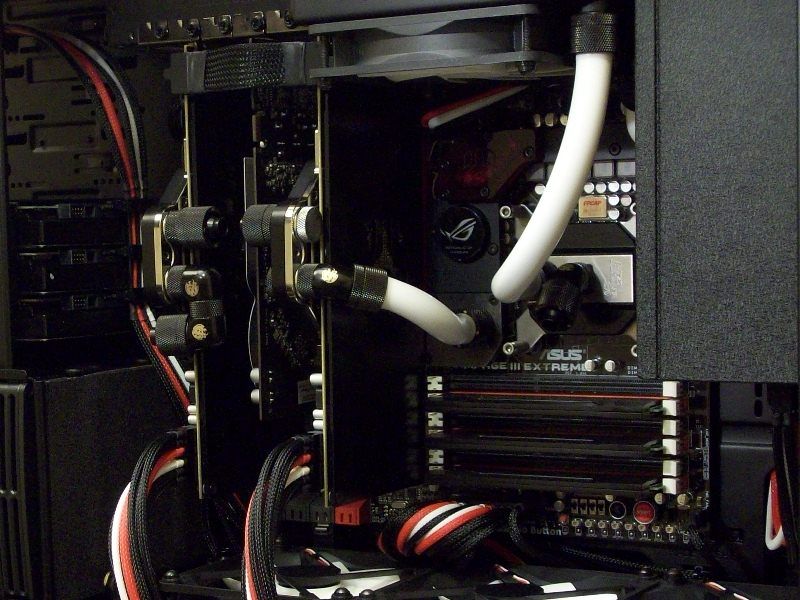

Συνέχεια με το στήσιμο και σήμερα. Έγινε η εγκατάσταση των δυο 6870 μαζί με τα τέσσερα 6πινα που θα τις τροφοδοτούν. Στην φώτο φαίνεται και το sleeved crossfire bridge.

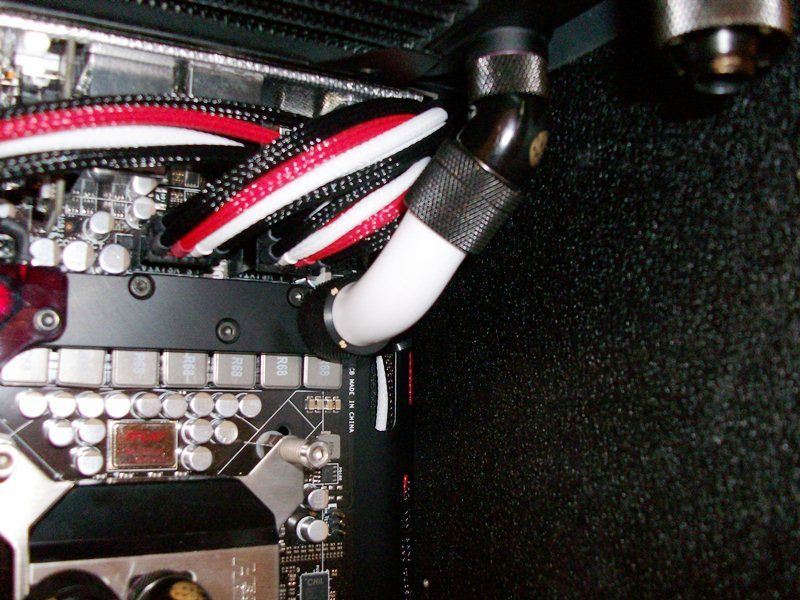

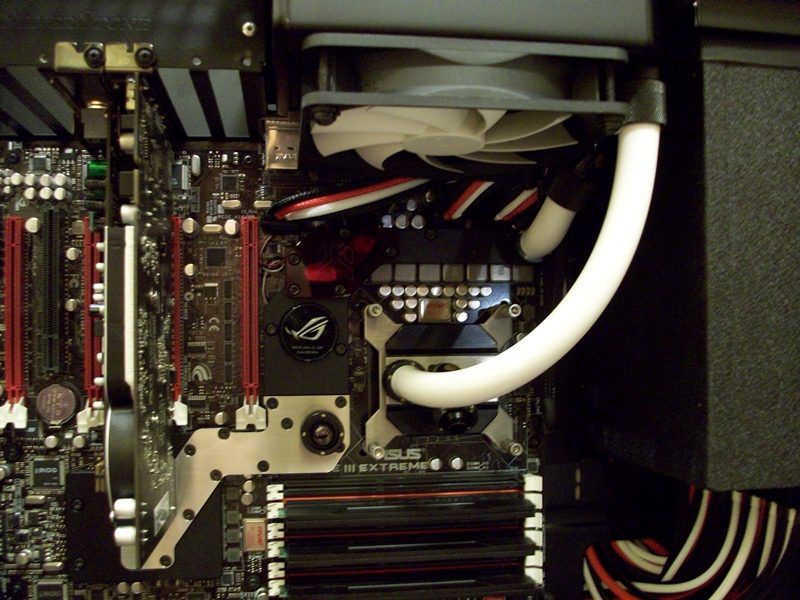

Τοποθετήθηκε και το κομμάτι σωλήνα που ενώνει την πρώτη 6870 με την μητρική.

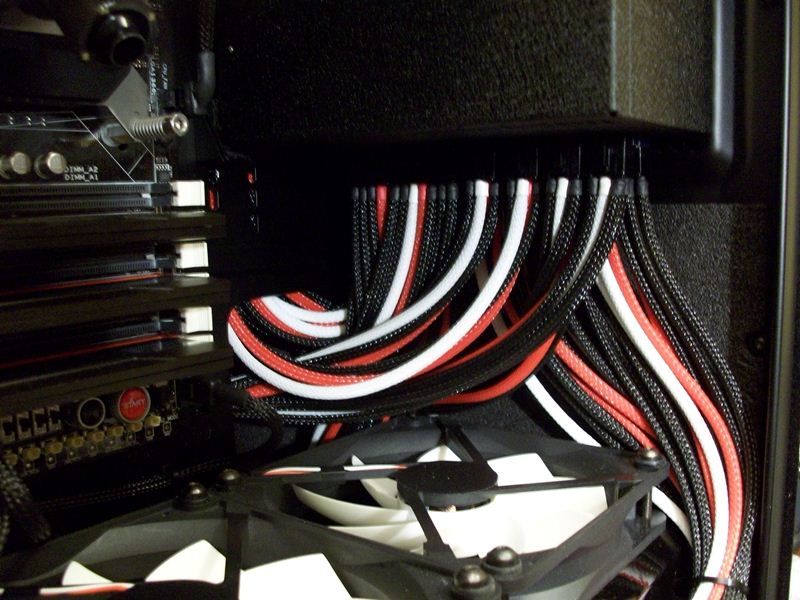

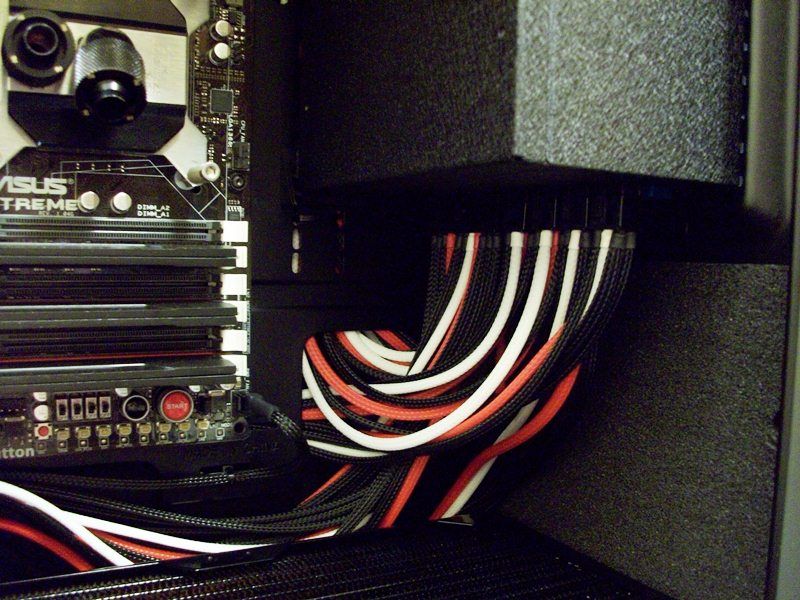

Με τα 6πινα τοποθετημένα όλα τα καλώδια του τροφοδοτικού είναι στην θέση τους. Θέλω να τα συμαζέψω λίγο ακόμα αλλά είναι φοβερά δύσκολο.

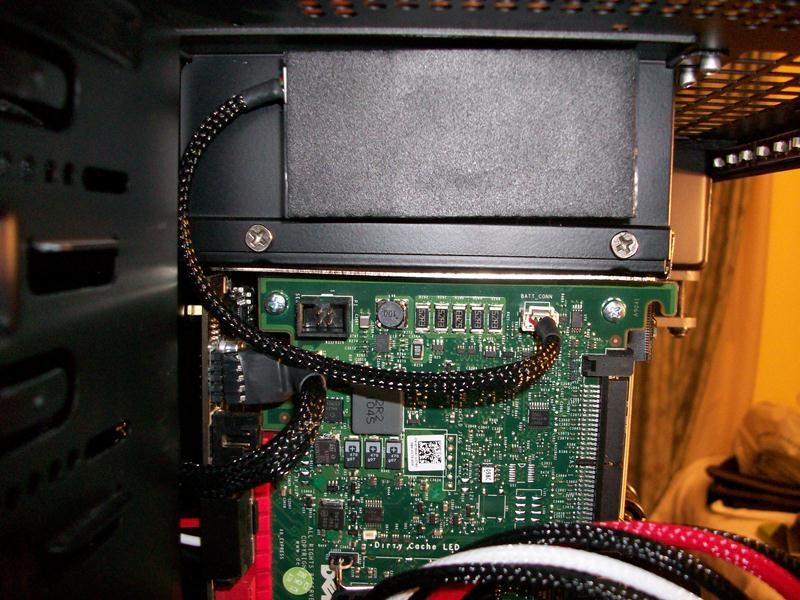

Σειρά είχε ο perc που μπήκε στην τελευταία pcie θύρα της μητρικής. Ακριβώς από πάνω του, με ταινία διπλής όψης, τοποθετήθηκε η μπαταρία του.

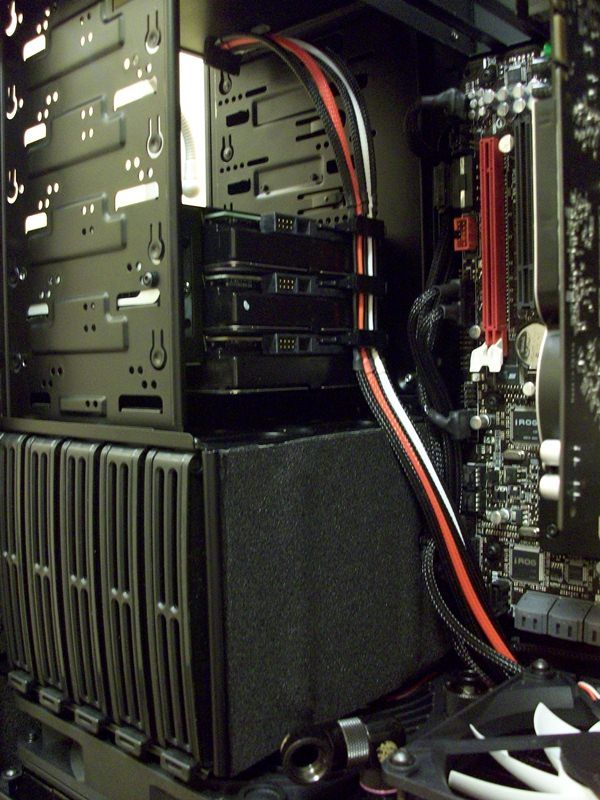

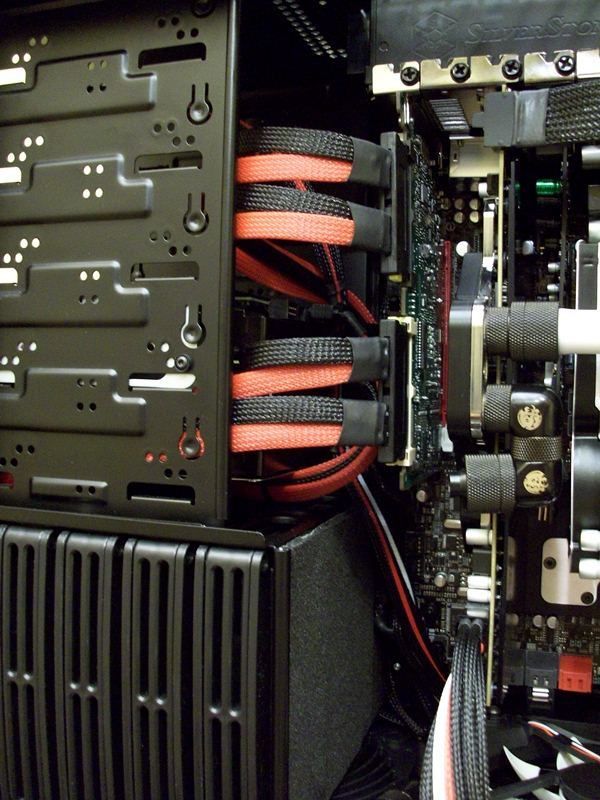

Τα 8 sata καλώδια του δεν με προβλημάτισαν όσο περίμενα. Εδώ έχει συνδεθεί η πρώτη τετράδα δίσκων, τρεις στο cage και ένας από κάτω στα "συρτάρια" του Fortress. Οι άλλοι τέσσερις δίσκοι θα έρθουν λογικά αύριο οπότε και θα σας δείξω τα καλώδια στο πίσω μέρος του κουτιού.

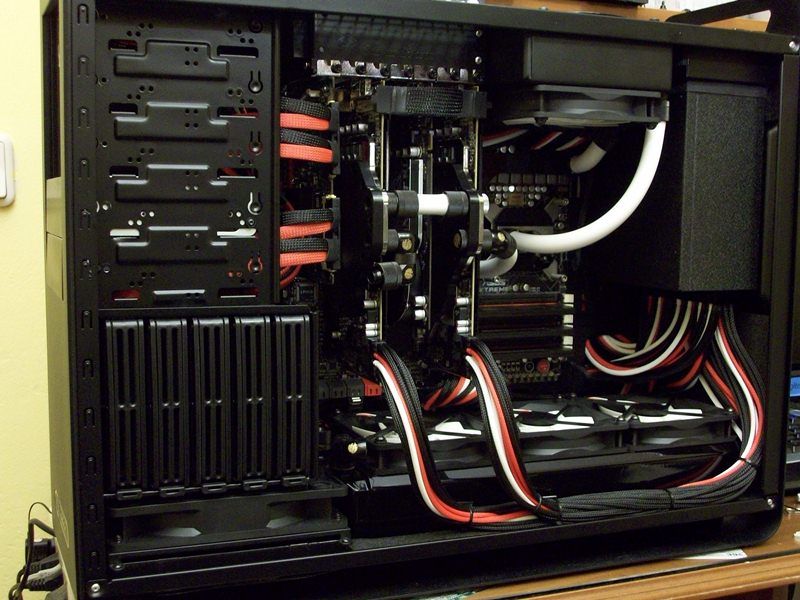

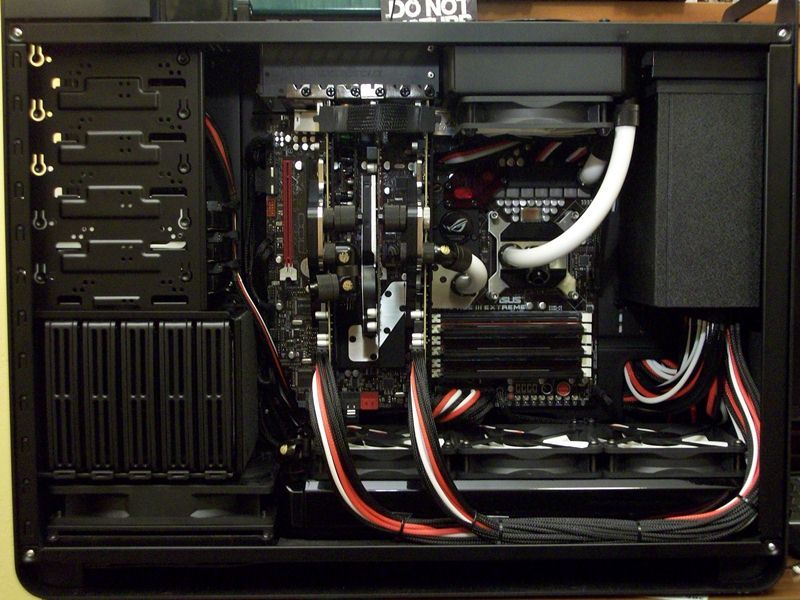

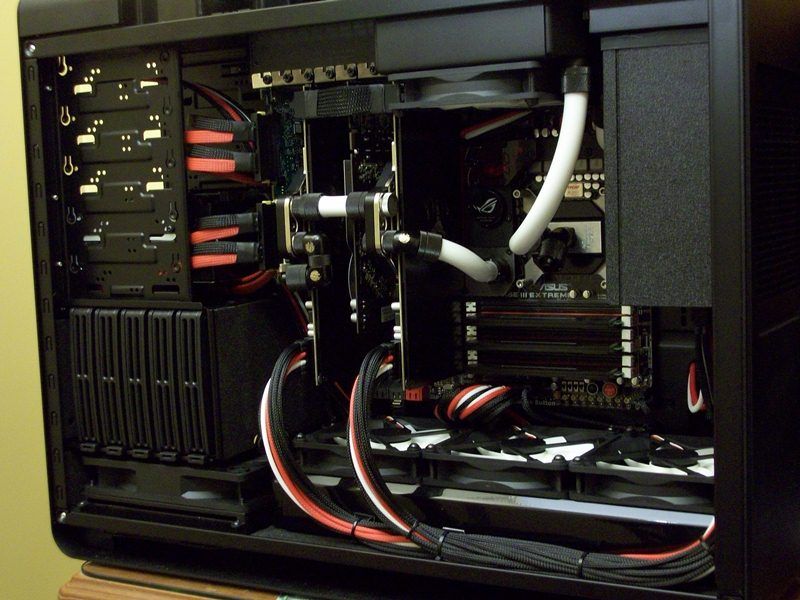

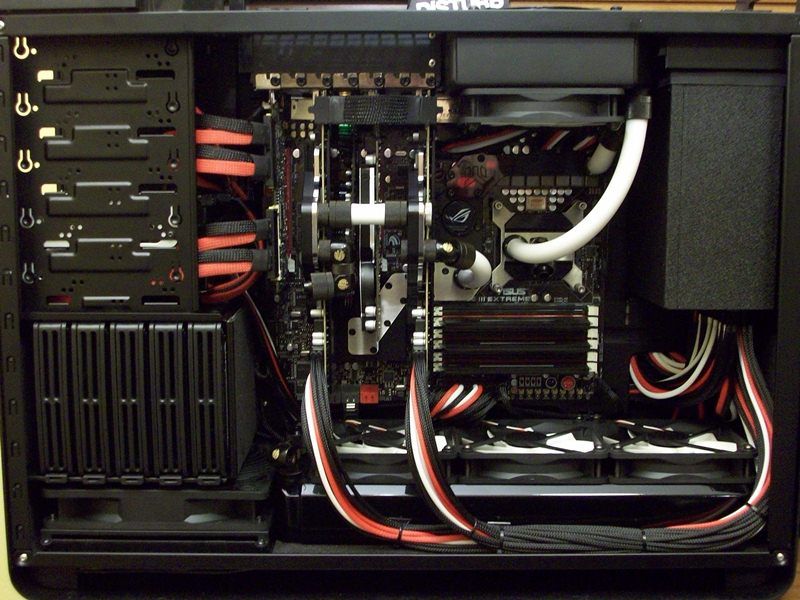

Μερικές φώτος από την μέχρι τώρα πρόοδο.

Αυτά τα λίγα για σήμερα. Πολύ περισσότερα σύντομα.

Stay Tuned.

[Κωστάκης]

Το μόνο που προσωπικά δεν μου αρέσει είναι το cf bridge, κατά τα άλλα πάρα πολύ όμορφη δουλειά, ωραία επιλογή χρωμάτων, προσοχή στην λεπτομέρεια, ιδιαίτερο case...

πολύ δυνατός, μπράβο!
