Project:Καμμενη ενισχυση

[AgentCain]

Μήπως φταίει το γυάλισμα της πλακέτας, που έγινε ψιλο-άγρια με το σύρμα?

Που πιάνει καλύτερα η μπογιά, σε γυαλιστερή ή σαγρέ επιφάνεια?

Καλά έκανε και το καθάρισε με σύρμα.

Εγώ θα τη γυάλιζα με αλοιφή αυτοκινήτου πάντως

Η επιφάνεια δε πρέπει να έχει υπολείμματα. Δε θα εμπιστευόμουν καμία αλοιφή αυτοκινήτου, όλο και κανένα κερί θα έχουν μεσα τους

[Dant3]

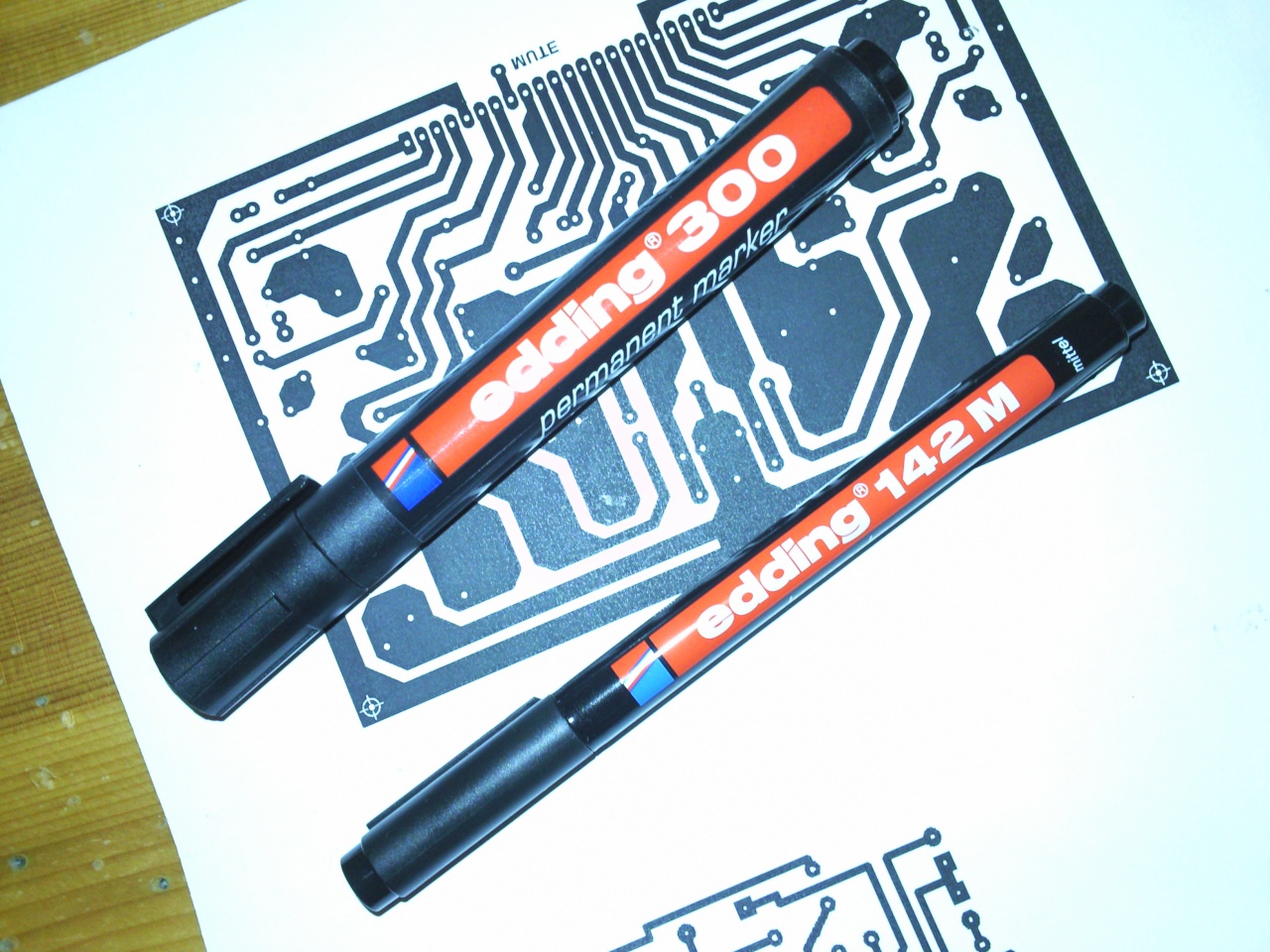

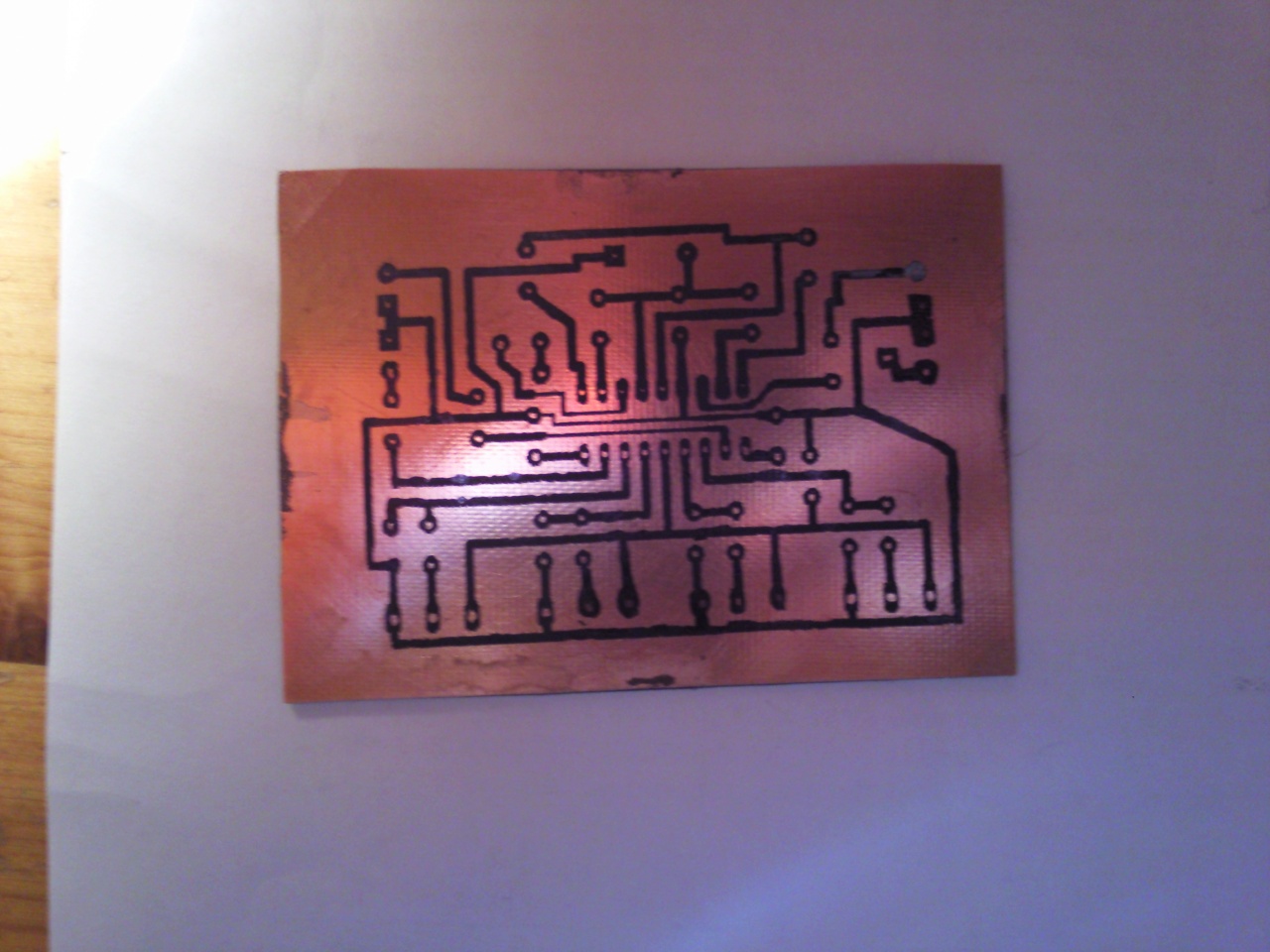

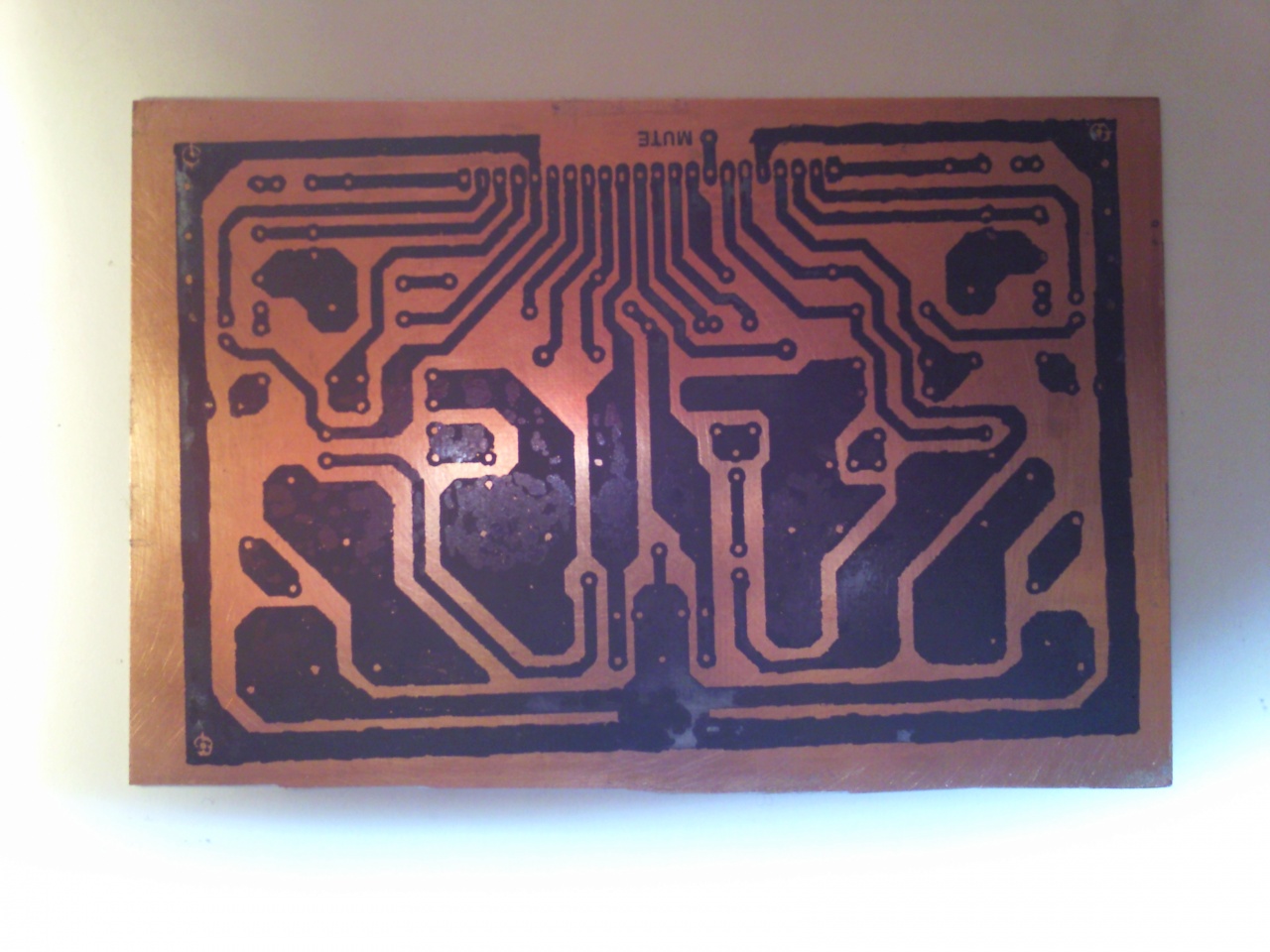

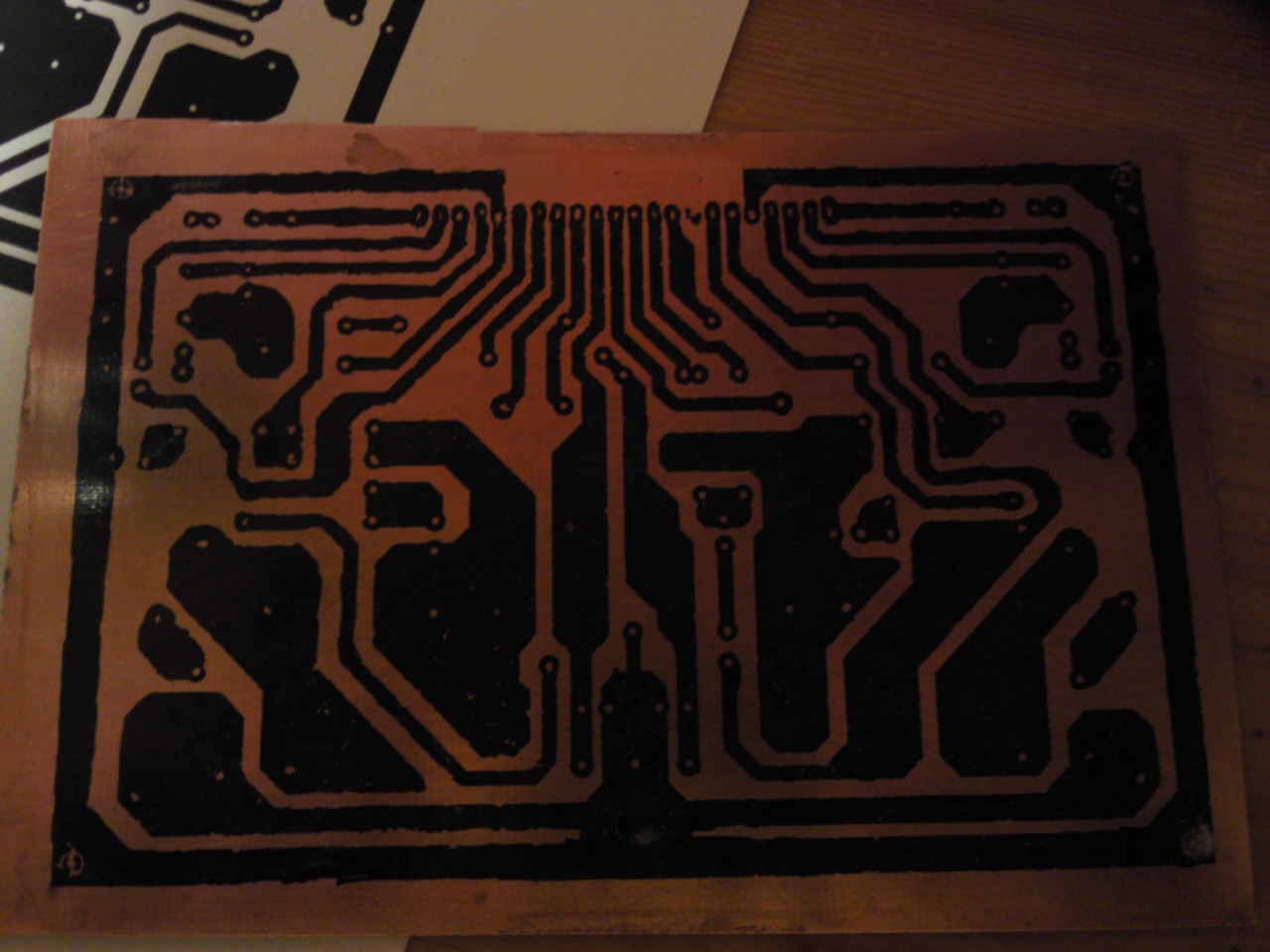

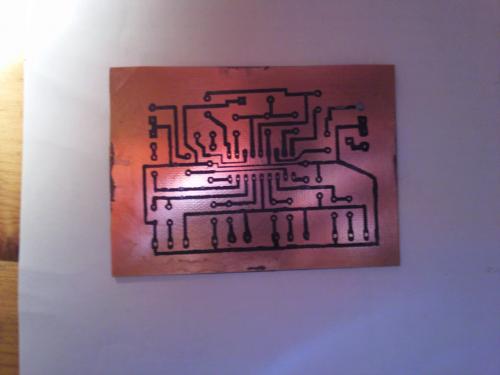

Λοιπον μιας και διορθωσεις μπορουν να γινουν με μαρκαδορο στο τυπωμενο κυκλωμα στο pcb,οπλιστηκα με υπομονη κυνηγου σπανΙων ειδων,λεπτομερεια και προσοχη στο χερι που θα ζηλευε ακομα και χειρουργος και ενα ραδιοφωνο που ολοι διαθετουμε και διορθωσα(δηλαδη ζωγραφισα το μισο κυκλωμα στην καθε πλακετα) τα τυπωμενα...ιδου το αποτελεσμα και αυριο παμε για αποχαλκωση(ελπιζω να την κανει την δουλεια ο μαρκαδορος)

[Lakisss]

hlektronika.gr Σχεδιαση πλακετας με "σιδερωμα"

[Dant3]

Αυτον τον οδηγο χρησιμοποιησα και εγω

[Dant3]

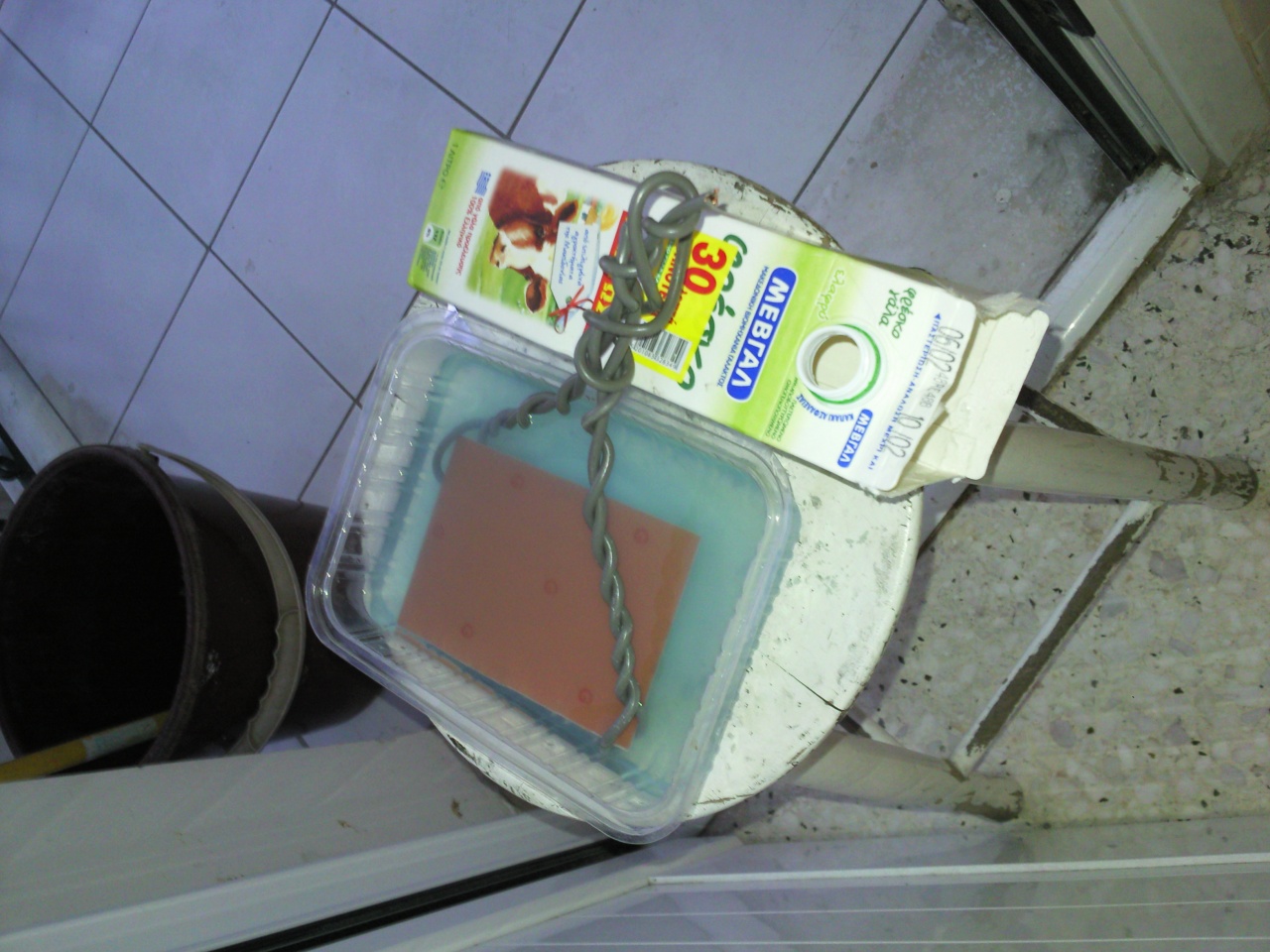

Μολις εκανα αποχαλκωση στην πρωτη πλακετα...

το αποτελεσμα μπορω να πω καλυτερο απο οτι περιμενα!φωτο και ινφο το βραδυ οταν τελειωσω και τις αλλες

[Dant3]

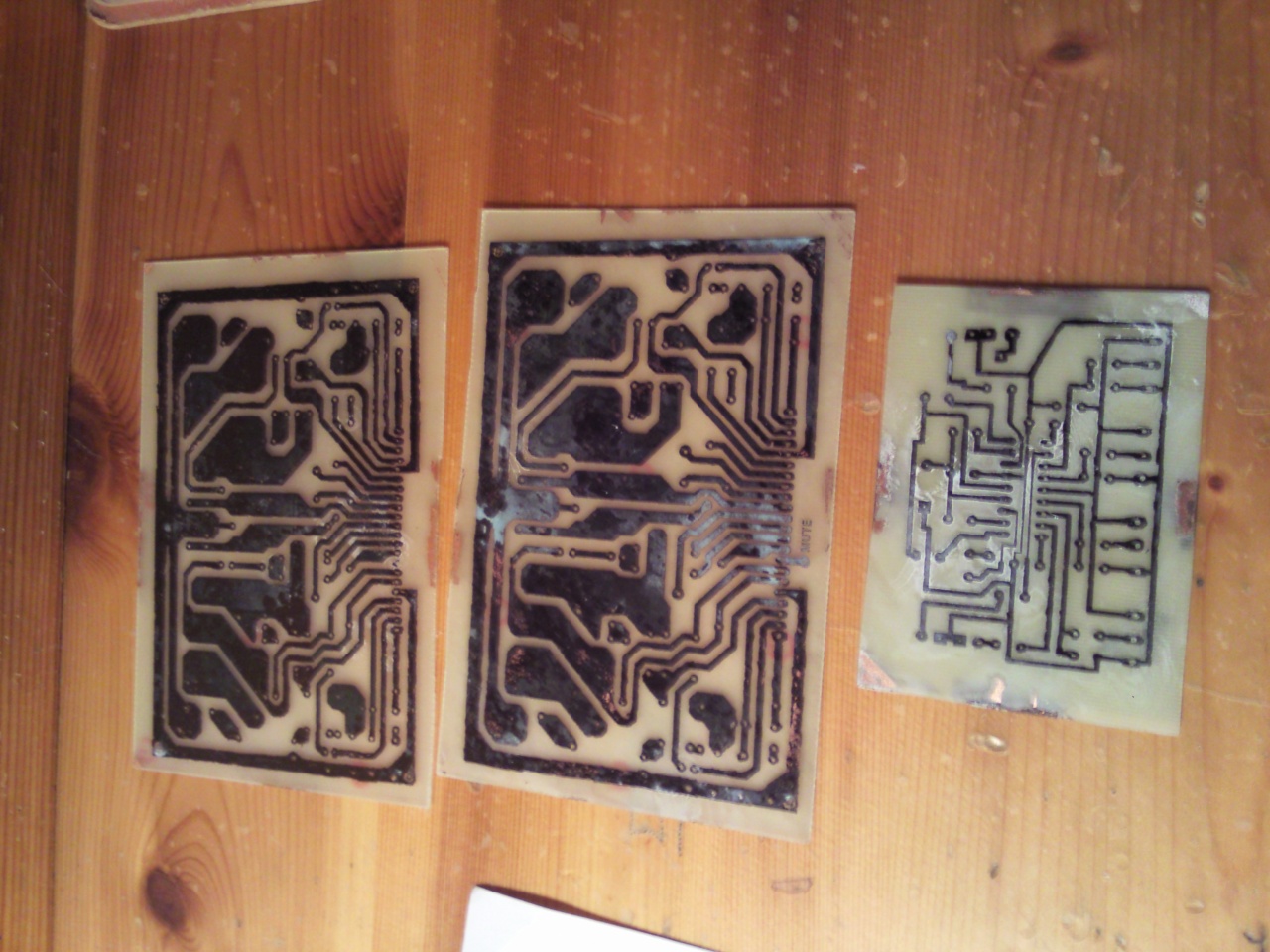

Μετα την αποχαλκωση...βεβαια δεν τις εχω καθαρισει κτλ αλλα απλα για να δειτε το αποτελεσμα που μπορω να πω οτι ειναι αρκετα καλο.

Τωρα χρειαζομαι βοηθεια απο καποιον

πρεπει να ανοιξω τις τρυπες και για αυτο θα χρειαστω dremel με τρυπανι 0,7μμ και τα οικονομικα για να παρω καινουργιο δεν παιζουν,οποτε αν καποιος εχει ας μου ριξει ενα πμ να του παω τις πλακετες.

[o polonos]

Καπου στην αποθηκη εχω ενα dremel. Αν σε βολευει νεα σμυρνη η πειραιας να βρεθουμε τοτε οκ.

Χρονος για να καθησω να σου ανοιξω τις τρυπες δεν υπαρχει με τιποτα ομως

[Dant3]

To κανω και εγω και εγω δεν υπαρχει προβλημα.απλα καποιος μπορει να μην μου εμπιστευοταν το dremel του(απολυτως λογικο)για αυτο ειπα να πηγαινα πλακετες...σου στελνω πμ.

[spresv]

Αργα το ειδα, αλλα i'm just gonna leave this here... 41Hz Audio - News

[Dant3]

Το ηξερα οτι υπαρχουν ετοιμα κιτ με καλες τιμες...αλλα δεν θα ειχε και ιδιαιτερο νοημα να τα παρω ολα κολλημενα και εγω απλα να παρω ενα μετασχηματιστη και να τα βαλω σε ενα κουτι.ποια η διαφορα απο το να το παρω ετοιμο?εφοσον απο τις ενδεικτικες τιμες που ειδα,το ιδιο βγαινει σχεδον...

[nickstamat]

Μιλώντας λίγο με spresv ανακάλυψα ότι αυτά τα κιτάκια έχουν απίστευτη απόδοση (μάλλον καμία σχέση με αυτά που φτιάχνουμε εμείς, αλλά αρκετά κοντά στα λεφτά)

Με μπρίζωσε πάλι

[spresv]

Κιτ ειναι, unassembled, οχι ετοιμα. Εχω ακουσει τον truepath και επαθα τρομερη ζημια. Ειχα παρει να φτιαξω καποτε τον Amp9, αλλα προσπαθησα ηλιθιωδως να κολλησω τα SMT με συμβατικο κολλητηρι. Και προφανως το διελυσα. Τουλαχιστον μετα πηρα hot air station

[Dant3]

Σε αποδοση μια χαρα ειμαι και εγω

με λιγο Vcc παραπανω ανετα εβγαζε αυτο 160 στο καθε καναλι!και εγω ηθελα και 4καναλο οποτε θα μου βγαινε διπλασιο κοστος.αμα κατι συμφερει,τοτε ειναι αυτο

THE T.AMP E400 - Thomann Greek Cyberstore

και αυτο

THE T.AMP E800 - Thomann Greek Cyberstore

[Dant3]

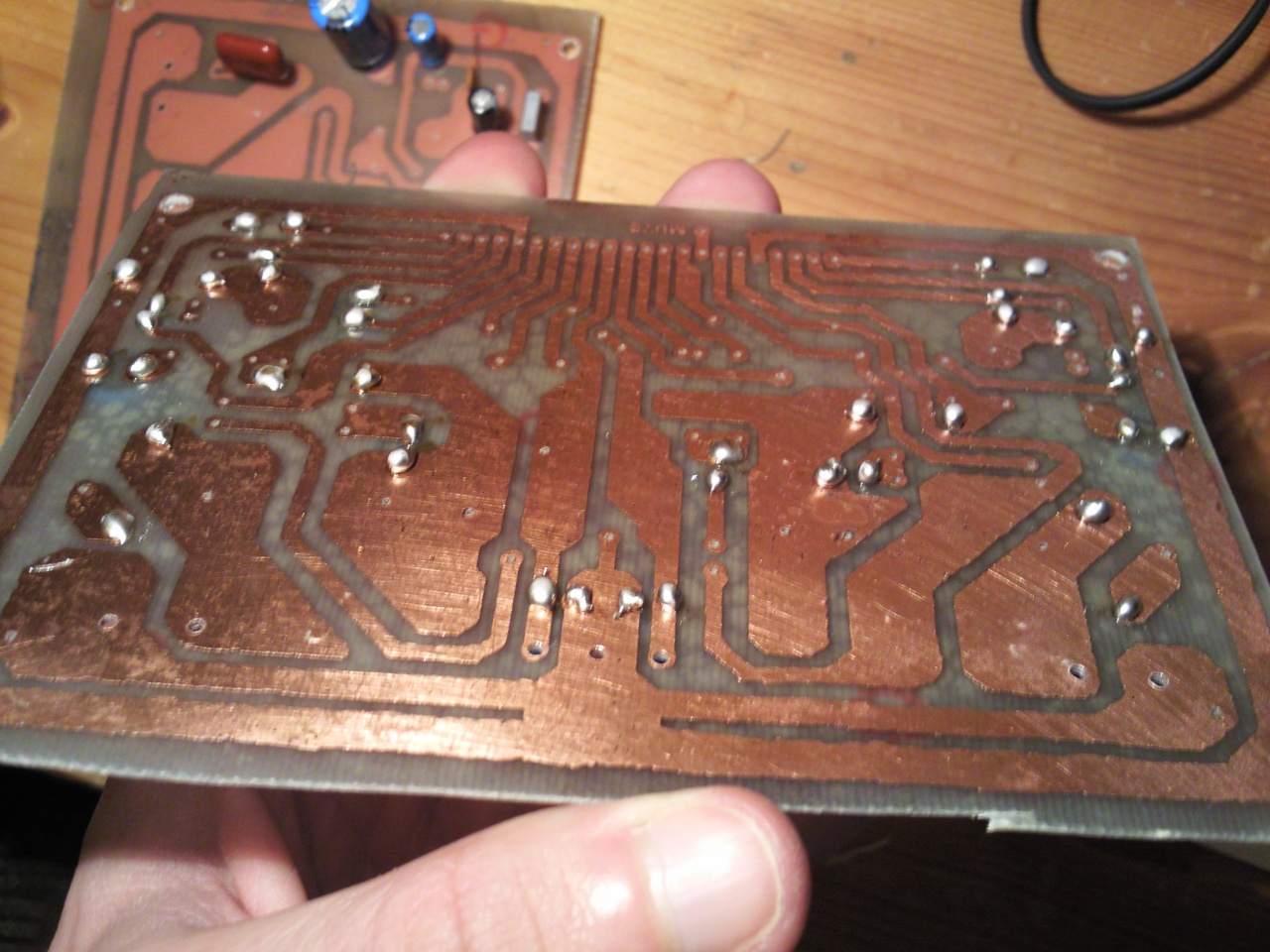

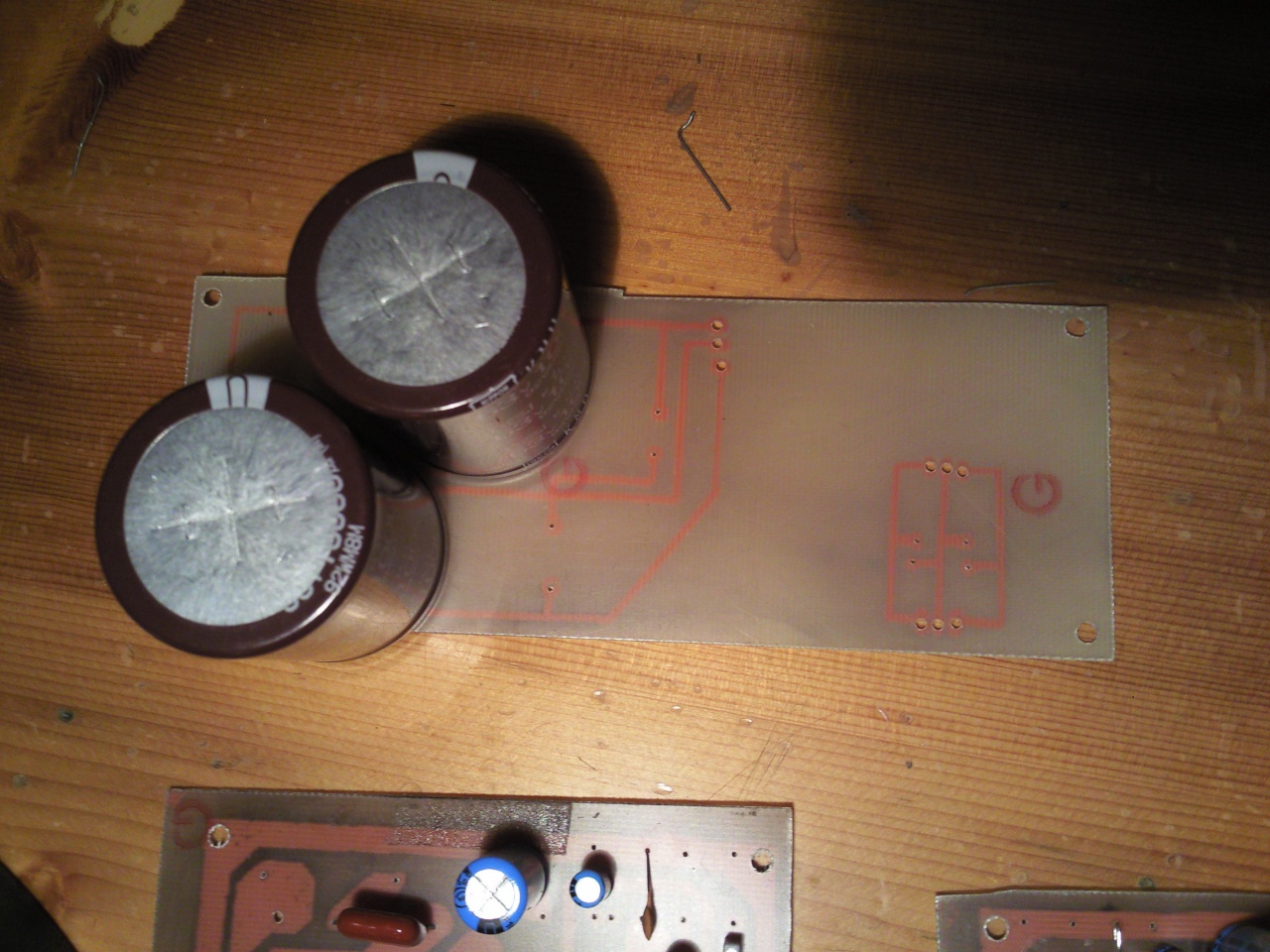

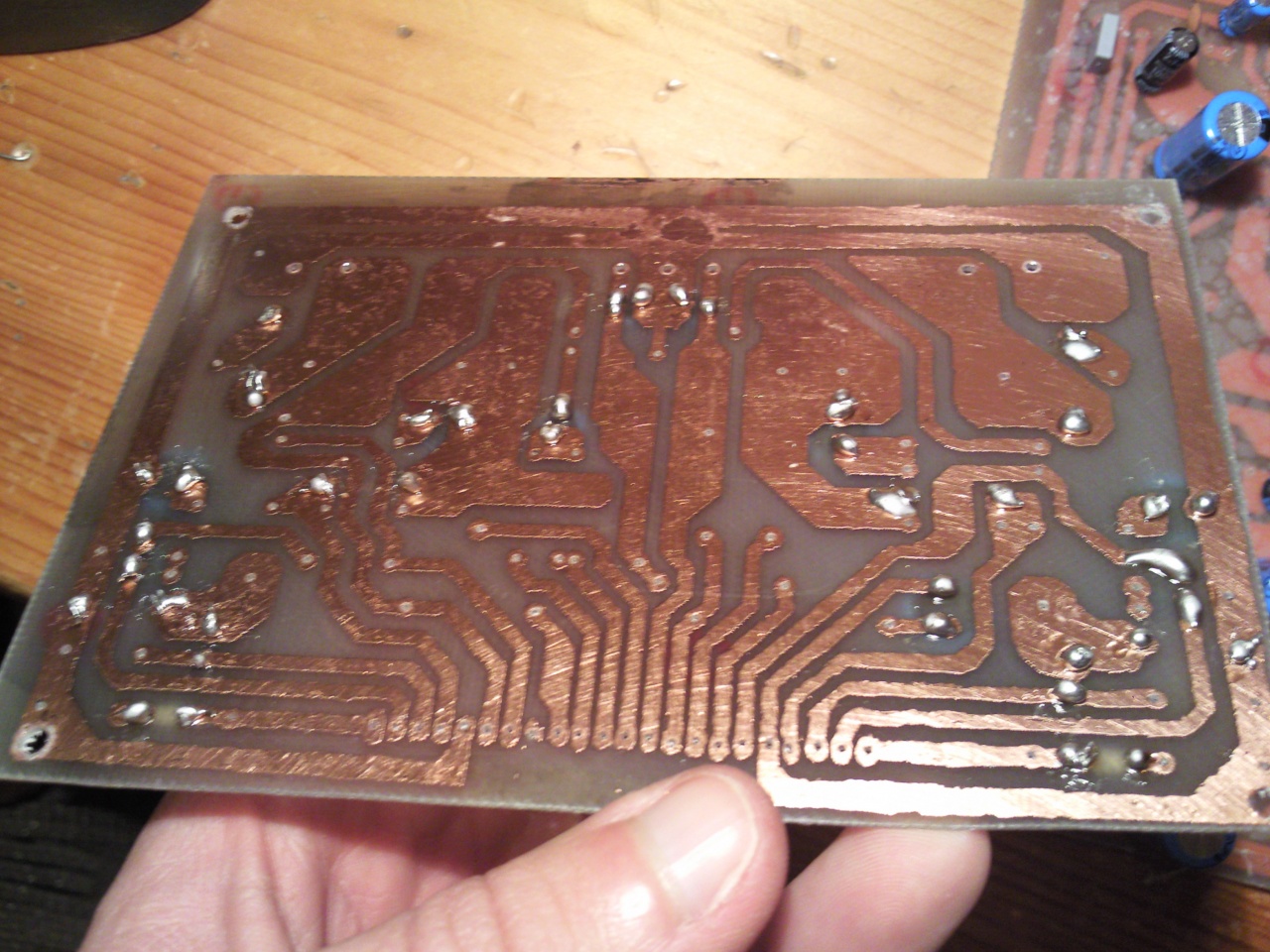

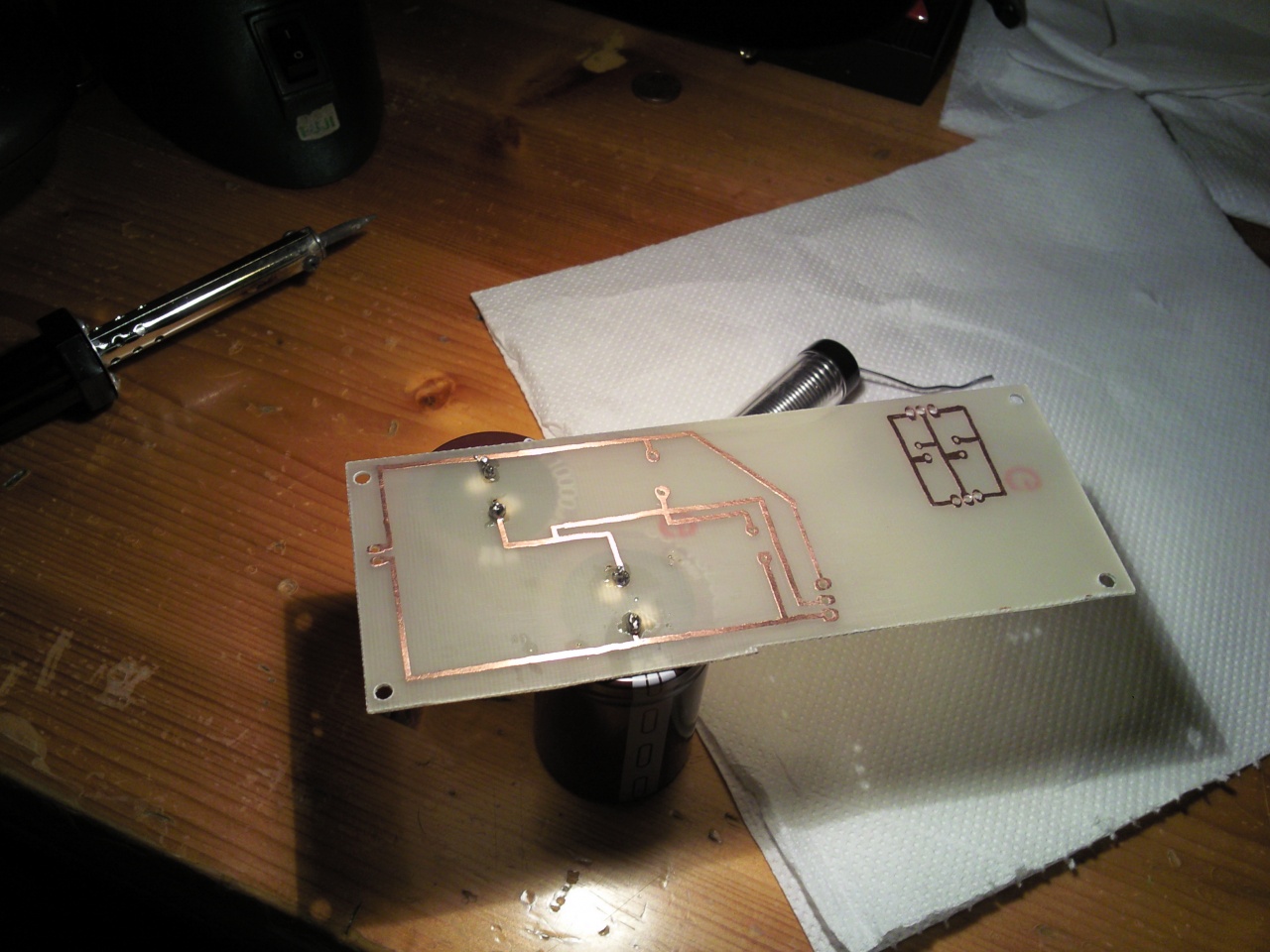

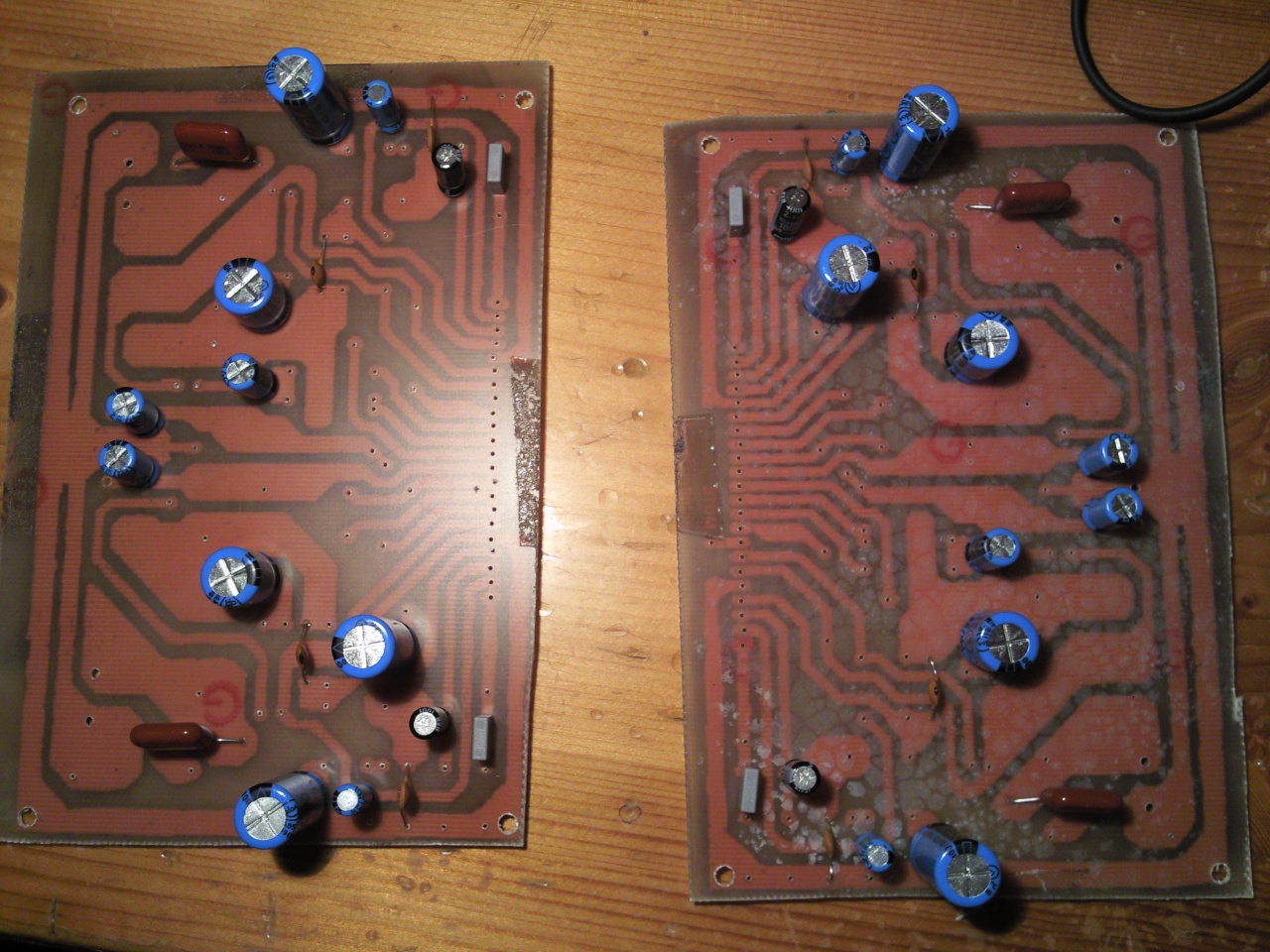

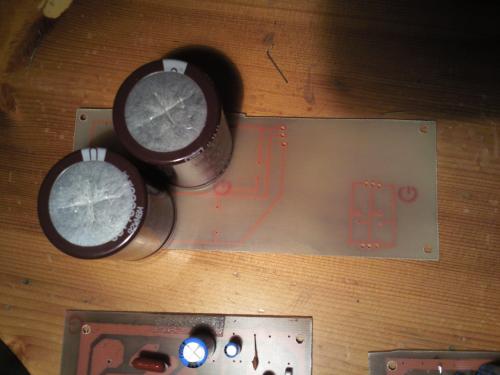

Λοιπον μετα απο μεγαλο διαλειμμα λογω εξεταστικης συνεχιζουμε.αφου ανοιξα τρυπες στις πλακετες με dremel με τρυπανια 0,8mm 1mm και 1,2mm τις εκανα με σπρευ για να μην οξειδωθουν,προχωρησα χθες και στην κολληση των πυκνωτων ,ενω ειχα φτιαξει και πλακετα τροφοδοσιας.

(οι κολλησεις δεν πρεπει να μου εχουν βγει καλες και θα τις ξαναπατησω μαλλον)

[Lakisss]

Παρατηρήσεις εκ των φωτογραφιών:

1) Κόψε βρε σύ ωραία και ίσια τις πλακέτες....δώσε προσοχή στην λεπτομέρεια....

Οι κολλήσεις δέν είναι καλές:

2) Το καλάι πρέπει να απλώνει και όχι να σχηματίζει μπίλια επάνω στον χαλκό.

3) Μήπως πρέπει να κολλάς σε μεγαλύτερη θερμοκρασία?

4) Αφαίρεσε το σπρέυ και πέρνα την πλακέτα μ' ένα ψιλό υαλόχαρτο πρίν ξεκινήσεις το κόλλημα.

[Dant3]

Τις ειχα περασει πριν περασω το σπρευ με γυαλοχαρτο.τωρα θελει και μυτη το κολλητηρι για αυτο δεν εχουν γινει καλες.αυριο θα παω να παρω μια μαζι με τρομπα για να τις διορθωσω.

[Lakisss]

Εγώ προτείνω να αφαιρέσεις το σπρέυ με βενζίνη ή κάτι άλλο, και το ρίχνεις στο τέλος.

[Dant3]

Αν δω οτι δεν γινεται δουλεια θα το βγαλω τελειως.το ειχα βαλει πριν κανω τις κολλησεις γιατι δεν ηταν δικο μου και δεν ειχα.

[nickstamat]

Βλέπω με την πρώτη 3-4 κολλήσεις που δεν έχουν πιάσει καλά.

Και ειδικά σε κύκλωμα ήχου σαν κι αυτό, είναι απαραίτητο να έχεις ποιοτικές κολλήσεις.

Μερικά tips:

1) Χρειάζεσαι ένα καλούτσικο κολλητήρι (όχι των 5 ευρώ) με καθαρή, λεπτή μύτη και ισχύ γύρω στα 25W. Εγώ κάνω τις λεπτομέρειες (π.χ. το ολοκληρωμένο) με ένα μικρό 12W, με μύτη 0.4 mm.

2) Να πιέζεις πολύ καλά το κολλητήρι ανάμεσα στο χαλκό και στο ποδαράκι που κολλάς, ώστε να ζεσταίνονται και τα δύο μέρη. Είναι βασικό αυτό, αλλιώς θα μένει όλο το καλάι πάνω στο ποδαράκι.

Κάτι τελευταίο: δεν ξέρω ακριβώς το κύκλωμα που φτιάχνεις, αλλά φρόντισε οι "σημαντικές" αντιστάσεις (π.χ. στo feedback) να είναι όσο πιο κοντά στις ονομαστικές τιμές γίνεται.

Να τις μετράς με πολύμετρο πριν τις κολλήσεις και να διαλέγεις τις πιο κατάλληλες κάθε φορά.

Αυτά, και αν χρειαστείς κάτι ρίξε ΠΜ

[AgentCain]

Μείωσε την επιφάνεια που αποχαλκώνεις

Για παράδειγμα στη πλακέτα με τους 2 πυκνωτές έφαγες όλο το χαλκό και άφησες 1-2 περιοχές με πίστες. Η πολλή αποχάλκωση προκαλεί κορεσμό στο διάλυμα οπότε μειώνει την αποτελεσματικότητά του.
