Dant3 Δημοσιεύτηκε Ιανουάριος 20, 2011 #1 Κοινοποίηση Δημοσιεύτηκε Ιανουάριος 20, 2011 Μιας και ψιλοκατεστραψα τον παλιο ενισχυτη καθως του ειχα συνδεσει μεγαλυτερα ηχεια απο οτι σηκωνε,μετα απο πολυ ψαξιμο μπηκα στην διαδικασια να φτιαξω εγω εναν δικο μου... οι λογοι:η χαρα της δημιουργιας και το κοστος. το κοστος τωρα για εναν ενισχυτη που να σηκωνει 4 100αρια ηχεια στα 8Ω παει απο 250 και βαλε.οποτε η αγορα καινουργιου δεν επαιζε... ετσι μετα απο ψαξιμο επελεξα να φτιαξω εναν ενισχυτη με βαση το τρανζιστορ stk4241ii το οποιο μπορει να βγαλει 2 καναλια με 120watt minimum στο καθενα(βγαζει γυρω στα 150 συμφωνα με το διαγραμμα του) ο ενισχυτης θα αποτελειται απο 2 pcb που το καθενα θα εχει ενα stk 4241 ετσι ωστε το καθενα να αναλαμβανει και απο ενα ζευγαρι ηχεια. θα υπαρχει και προενισχυση με ισοσταθμιστη. δεν ειμαι και ο γκουρου για αυτο θα εχω βοηθεια απο την σχολη μου(μηχανολογος μηχανικος στο εμπ) και μετα απο συννενοηση και με τον καθηγητη μου υπαρχει η περιπτωση να φτιαξω και εγω τα pcb με εξοπλισμο του εργαστηριου... το ολο project υπολογιζω να βγει γυρω στα 150-200Ε. ευχηθειτε μου καλη τυχη μολις αποφασισω οριστικα ποια σχεδια θα χρησιμοποιησω θα αρχισω την δουλεια και φυσικα θα ανεβασω φωτο απο το workload.τα σχεδια καθως και η εμπνευση για να φτιαξω δικο μου ενισχυτη παρθηκαν απο το hlektronika.gr(ευχαριστω το lakiss που μου το ειχε προτεινει εξαρχης) το ολο project το βαζω εδω καθως περιλαμβανει ψυκτρες κολλητηρια pcb ανεμιστηρες κτλ Link to comment Share on other sites More sharing options...
Lakisss Ιανουάριος 20, 2011 #2 Κοινοποίηση Ιανουάριος 20, 2011 Καλή αρχή! Γιατί δεν φτιάχνεις έναν λαμπάτο?Αλλιώς κοίτα εδώ να πάθεις πλάκα, γιατί εγώ χάζεψα....http://forums.bit-tech.net/showthread.php?t=198109 Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 20, 2011 Author #3 Κοινοποίηση Ιανουάριος 20, 2011 Γιατι δεν βρηκα κανεναν που να βγαζει τοσα watt...και υπαρχει ο κινδυνος με τις υψηλες τασεις κτλ.τωρα οπως ειπα δεν ειμαι και κανας γκουρου για να ξερω πλεονεκτηματα-μειονεκτηματα κτλ.ειδα οτι με καλυπτει το σχεδιο αυτο απολυτα,κοιταξα βεβαια και αλλα.τωρα οπως ειπα θα το συζητησω αναλυτικοτερα με τον καθηγητη μου.με κατι αλλους στο εργαστηριο της σχολης που συζητησα μου ειπαν οτι ειναι πιθανο αυτο που σκεφτομαι και με μια πρωτη ματια δεν υπαρχει καποιο προβλημα.τωρα θα δειξει στη πορεια. edit:καλα αυτος το παρακανε λιγο Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 20, 2011 Author #4 Κοινοποίηση Ιανουάριος 20, 2011 Αυριο θα ξεκινησω να παιρνω πυκνωτες αντιστασεις κτλ.θα παω στο φανο αλλα ειναι κανενα αλλο εκει κεντρο?κυριως και για τα stk και το tca5550 που δεν νομιζω να τα βρω και ευκολα... Link to comment Share on other sites More sharing options...
nickstamat Ιανουάριος 20, 2011 #5 Κοινοποίηση Ιανουάριος 20, 2011 Έχω 3-4 LM4780 που μου είχε στείλει η National ως δείγματα. Οπότε, κοίτα και κάτι τέτοιο σαν εναλλακτική. Υ.Γ.: Και καλή εξεταστική Link to comment Share on other sites More sharing options...
redbighunter Ιανουάριος 20, 2011 #6 Κοινοποίηση Ιανουάριος 20, 2011 Καλή αρχή! Γιατί δεν φτιάχνεις έναν λαμπάτο?Αλλιώς κοίτα εδώ να πάθεις πλάκα, γιατί εγώ χάζεψα....Scratch Build Woodpc 3 v3 , Tripath Amplifier, Analyser, DCX 2496 News Dec 29, computer at 100% ! - bit-tech.net Forumsκαλα ο ανθρωπος θερισε! πολυ καλη δουλεια!:clap: Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 20, 2011 Author #7 Κοινοποίηση Ιανουάριος 20, 2011 Έχω 3-4 LM4780 που μου είχε στείλει η National ως δείγματα.Οπότε, κοίτα και κάτι τέτοιο σαν εναλλακτική. Υ.Γ.: Και καλή εξεταστική Καλη φαση αλλα απο οτι βλεπω με αυτο θα χρειαστω 4 lm4780 και παλι θα εχω λιγοτερη ισχυ...αλλα πρεπει να ειναι καλυτερα ποιοτικα και εχουν και προστασιες... Link to comment Share on other sites More sharing options...
nickstamat Ιανουάριος 20, 2011 #8 Κοινοποίηση Ιανουάριος 20, 2011 Καλη φαση αλλα απο οτι βλεπω με αυτο θα χρειαστω 4 lm4780 και παλι θα εχω λιγοτερη ισχυ...αλλα πρεπει να ειναι καλυτερα ποιοτικα και εχουν και προστασιες... Τα 4x LM4780 τα έχω ήδη και κάθονται Μπορείς να πάρεις την ιδέα για το κύκλωμα από εδώ: http://audiosector.com/lm4780.shtml (έχει πολύ ωραία schematics σε pdf, ετοιμάζομαι να πάρω κι εγώ ένα τέτοιο kitάκι σε λίγο καιρό ). Αν δεν κάνω λάθος, ισχύ θα έχεις γύρω στα 120W σε bridged mode, με μετασχηματιστή στα 25V. Και θα έχεις κάτι τέτοιο: Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 21, 2011 Author #9 Κοινοποίηση Ιανουάριος 21, 2011 Θα το κοιταξω...απλα τα stk ειναι δοκιμασμενη λυση και η προενισχυση που θα φτιαξω ειναι με βαση αυτα...σε αυτο κολλαω. Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 21, 2011 Author #10 Κοινοποίηση Ιανουάριος 21, 2011 θελω να εκτυπωσω αυτο σε ακριβεις διαστασεις 13,6Χ8,8.how do i do it? εννοω πως θα το κανω ετσι ωστε να το βγαλει ο εκτυπωτης μου ακριβως σε αυτες τις διαστασεις? Link to comment Share on other sites More sharing options...
Jerry007 Ιανουάριος 21, 2011 #11 Κοινοποίηση Ιανουάριος 21, 2011 Καλή αρχή έκανες... πολύ 1337 το πρώτο post Link to comment Share on other sites More sharing options...
Lakisss Ιανουάριος 21, 2011 #12 Κοινοποίηση Ιανουάριος 21, 2011 Να πώ την αλήθεια, αναμένω με αγωνία την έναρξη αυτού του project! Γιατί? Πάντα ήθελα να φτιάξω ενισχυτή απ' το μηδέν αλλά δυστυχώς δέν σπούδασα ηλεκτρονικά...ένας απ' τους μεγάλους καημούς της ζωής μου.... Ελπίζω να μήν βάλεις ότι φτιάξεις σε κανένα κουτί του εμπορίου και δείχνει κατασκευή του σωρού. Ευκαιρία είναι να κατασκευάσεις κάτι δικό σου, με ξεχωριστό στύλ, λιτό αλλά ''κλασάτο''. Hi-end καταστάσεις! Μήν με απογοητεύσεις.... Link to comment Share on other sites More sharing options...

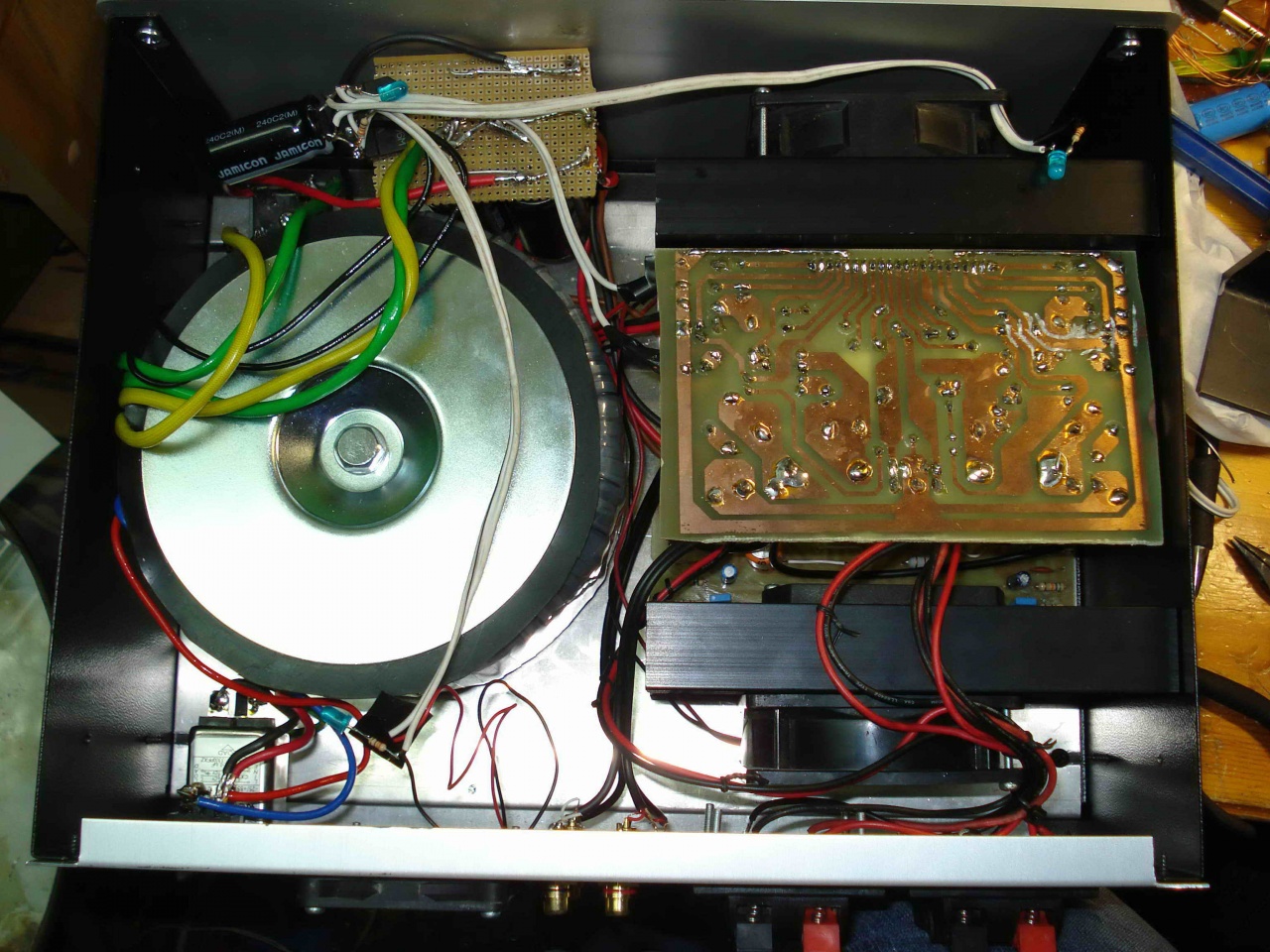

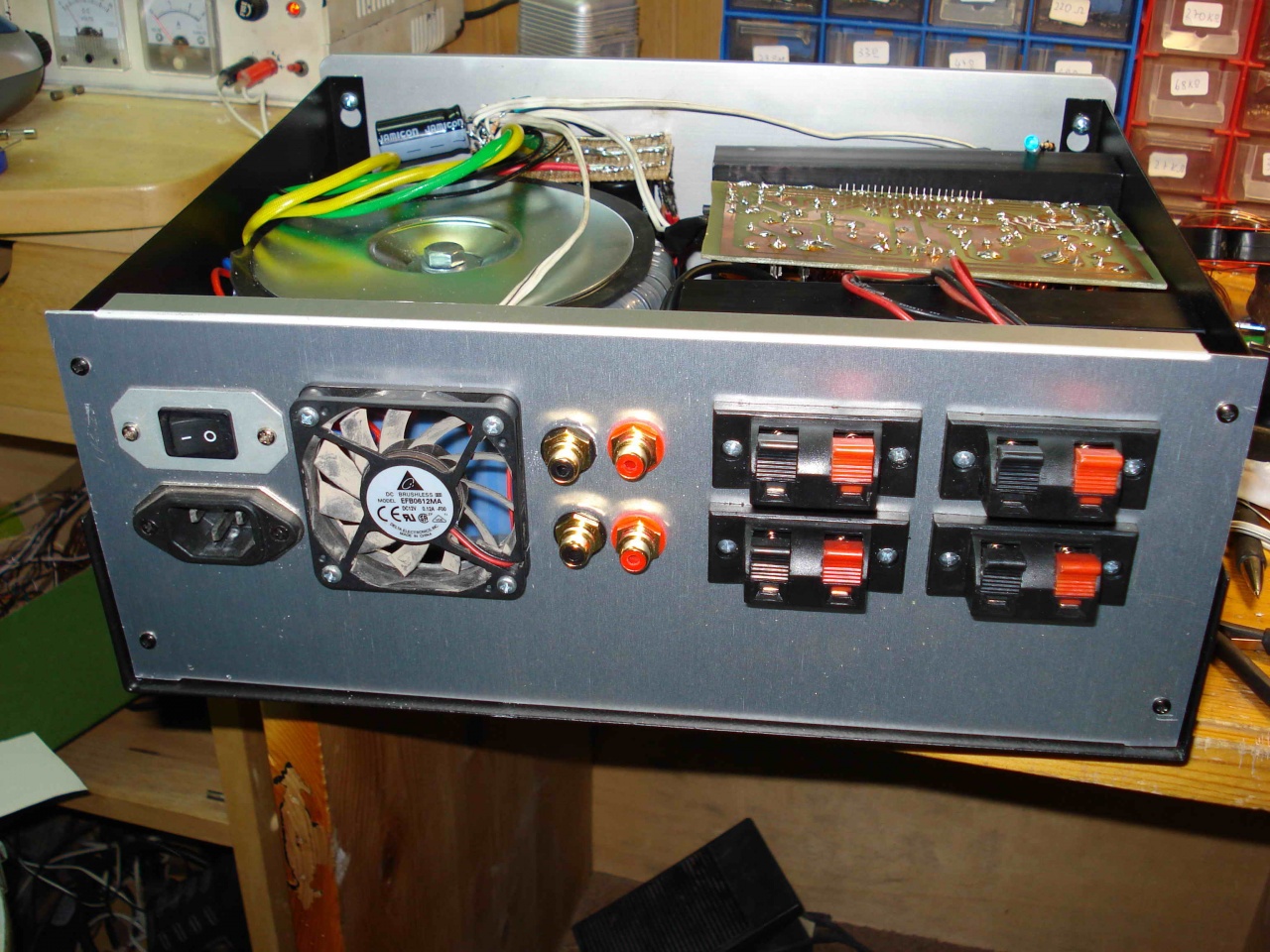

Dant3 Ιανουάριος 21, 2011 Author #13 Κοινοποίηση Ιανουάριος 21, 2011 Εννοειται οτι το κουτι θα το κατασκευασω εγω...γενικα ολα θα προσπαθησω να τα φτιαξω εγω ακομα και τα pcb.μονο τον μετασχηματιστη θα παρω ετοιμο.τωρα οσο αφορα το κουτι ριξε ιδεες εσυ που το κατεχεις.και αν καταφερω και το ολοκληρωσω θα ανεβασω αναλυτικα τα σχεδια και οδηγιες ετσι ωστε να το επιχειρησει και οποιος αλλος θελει.εδω ειναι φωτο απο ενα παιδι στο hlektronika.gr που εχει φτιαξει ουσιαστικα ακριβως το ιδιο απλα χωρις προενισχυση.βεβαια αυτος το ειχε κανει προχειρα γιατι τον βιαζοταν για παρτακι Link to comment Share on other sites More sharing options...
Lakisss Ιανουάριος 21, 2011 #14 Κοινοποίηση Ιανουάριος 21, 2011 Μήν το πάρεις στραβά το ''Μήν με απογοητεύσεις...'', δέν το παιζω mega-μάστορας. Απλά γουστάρω να βλέπω κόσμο να προσπαθεί, και προσπαθώ να θέσω τον πήχη ψηλά από την αρχή. Σου είπα ''έχω άχτι'' τέτοια κατασκευή, και θα ήθελα να δώ κάτι μοναδικό. Ευκαιρία είναι αφού έχεις υποστήριξη από την σχολή, να φτιάξεις μία κατασκευή ''μπιμπελό''. Θα σε συνοδεύσει καιρό, και θα θυμίζει τα φοιτητικά σου χρόνια άλλωστε.... Δέν θα ήθελα πχ. να δώ κάτι τέτοιο: αλλά αυτό: Ότι θελήσεις το Lab εδώ είναι! Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 21, 2011 Author #15 Κοινοποίηση Ιανουάριος 21, 2011 Δεν το πηρα στραβα και ισα ισα αμα λαχει συνεργαζομαι με σενα η οποιος ειναι διαθεσιμος για να με βοηθησει και να φτιαξουμε κατι τετοιο!αυριο παω να παρω πυκνωτες και τα ολοκληρωμενα καθως και να παραγγειλω τον μετασχηματιστη και μετα θα περιμενω να δω αν θα φτιαξω τελικα μονος μου τα pcb στη σχολη η θα τα παρω ετοιμα για να ξεκινησω σιγα σιγα. Link to comment Share on other sites More sharing options...
filarhos Ιανουάριος 22, 2011 #16 Κοινοποίηση Ιανουάριος 22, 2011 Προσθέστε και εμένα!!!Και εγώ πάντα ήθελα να φτιάξω έναν ενισχυτή, οπότε θέλουμε εκτενές worklog επιπέδου Lakisss μπας και ψηθώ και εγώ!!!Καλή επιτυχία!!! Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 22, 2011 Author #17 Κοινοποίηση Ιανουάριος 22, 2011 Παραγγειλα απο φανο τα ολοκληρωμενα.22,90 το καθε stk4241ii και 5,60 το tca 5500 για την προενισχυση.απο τριτη τεταρτη θα τα εχει μου ειπε.ξεχασα να παρω πυκνωτες-αντιστασεις γιατι δεν ειχα παρει μαζι μου την λιστα(με εφαγε η κοπελα να παμε να παρει κινητο και μεσα στη βιασυνη τα ξεχασα ).οποτε μολις τα εχω στα χερια μου αυτα και τα pcb ξεκιναω. Link to comment Share on other sites More sharing options...
theo_mich Ιανουάριος 22, 2011 #18 Κοινοποίηση Ιανουάριος 22, 2011 πως και δεν τα πηρες απο ebay με 22,90 και τα δυο? Link to comment Share on other sites More sharing options...
Dant3 Ιανουάριος 22, 2011 Author #19 Κοινοποίηση Ιανουάριος 22, 2011 Δεν το κοιταξα να σου πω την αληθεια αλλα και παλι δεν ηθελα να μπλεξω με μεταφορες κτλ γιατι θελω να το ξεκινησω αμμεσα.αμα ηταν θα επαιρνα και τα lm που μου δινε ο nickstamat Link to comment Share on other sites More sharing options...

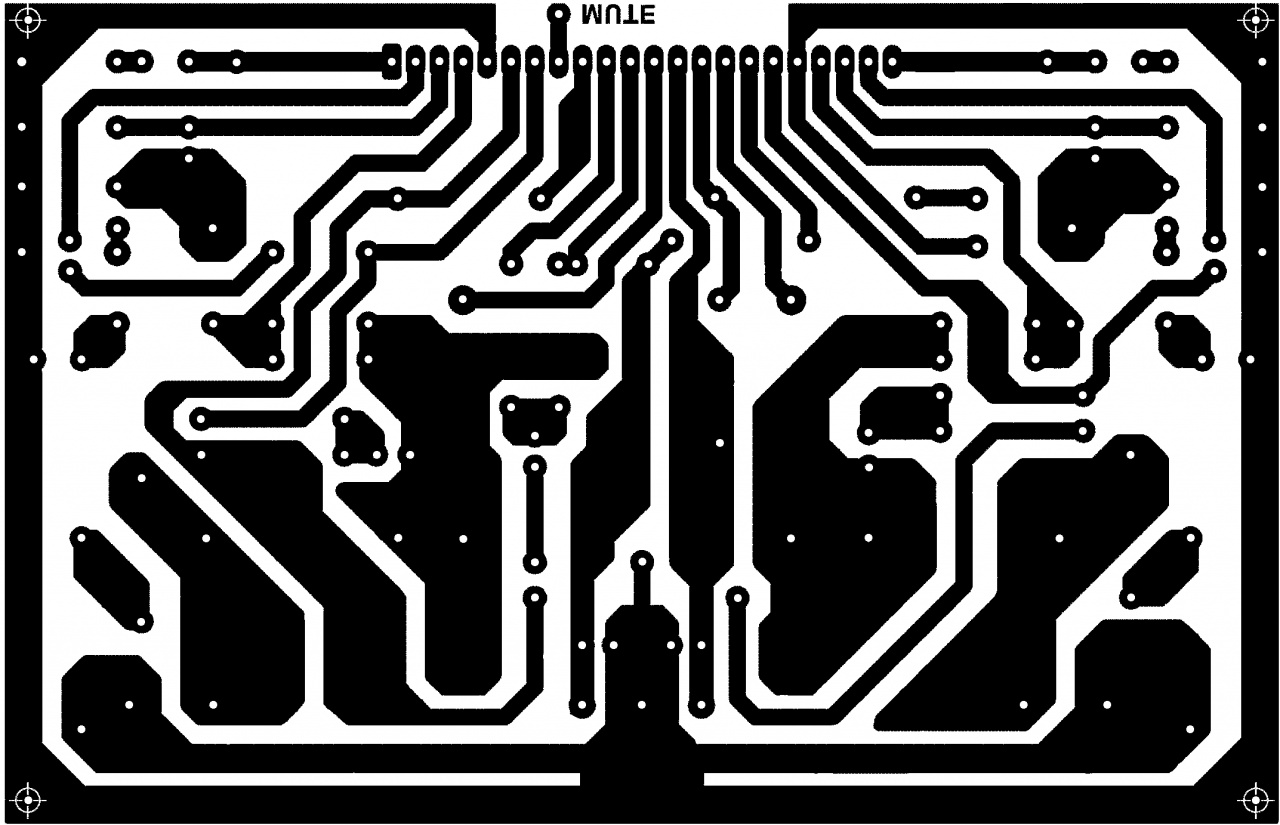

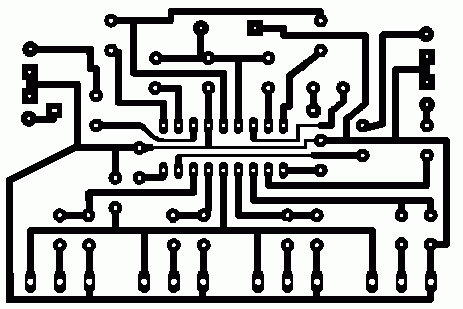

Dant3 Ιανουάριος 24, 2011 Author #20 Κοινοποίηση Ιανουάριος 24, 2011 Καμια εταιρεια που να φτιαχνει pcb?θελω συνολο 3 αλλα μην ξυλωθουμε κιολας γιατι τις βλεπω τσιμπημενες τις τιμες.παραγγειλα και τον μετασχηματιστη,95Ε μου πηγε αυτες τις πλακετες θελω να φτιαξω σε διαστασεις 7,8Χ5,2 και 13,6X8,8 επισης ξερει κανεις πως να εκτυπωσω τo σχεδιαγραμμα τους στις ακριβεις αυτες διαστασεις? Link to comment Share on other sites More sharing options...
