Kατασκευή evaporator

[whitewolf]

θα βαλω τα κλαματα απο την χαρα μου...αν αποδοσει οπως υπολογιζω θα γινει ο χαμος.περιμενουμε εναγωνιως...Μιχαλη μπορεις να πεις εξωτερικες διαστασεις?

[eleven]

Για να συνεχίζουμε λοιπόν

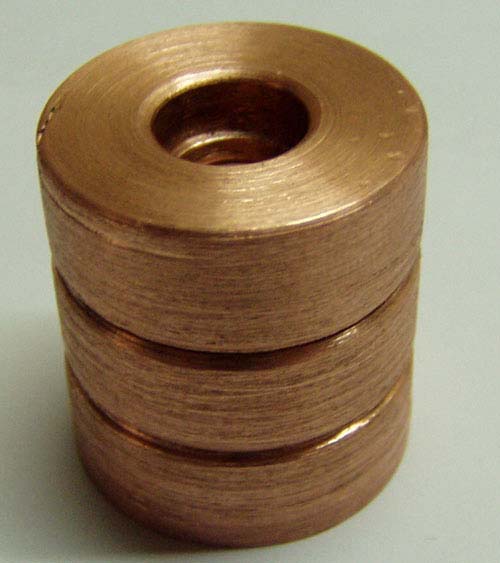

Τhe fellowship of the rings.........................

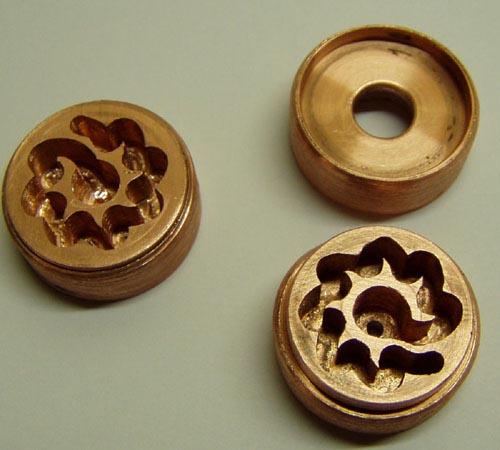

Βλεπετε και τις αλλαγες που έγιναν στους θαλάμους για να ολοκληρωθεί το evaporator

[eleven]

και κατα υψος

[eleven]

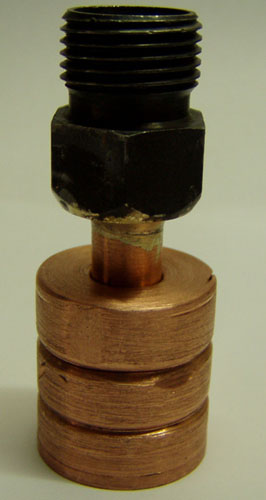

και με το ρακορ του για ευκολη τοποθετηση- αφαιρεση-αλλαγη

[eleven]

και τωρα φτάνουμε στο κρισιμο σημειο της μονωσης -συγκρατησης Μετα απο πολυ σκεψη η λυση βρεθηκε στον χθεσινό καφε(τελικα ειναι χρήσιμος )

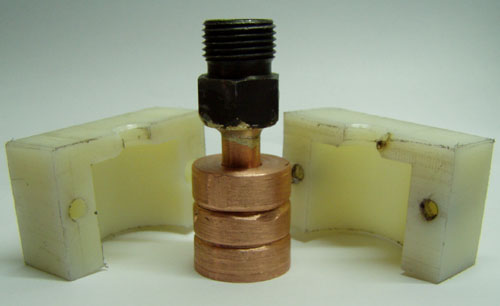

Διαιρουμενο enclosure..............

[JohnFish]

ΘΕΛΩ ΚΑΙ ΕΓΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩΩ!

[eleven]

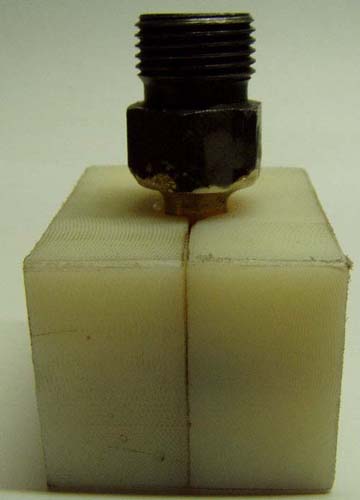

και κλειστο

[eleven]

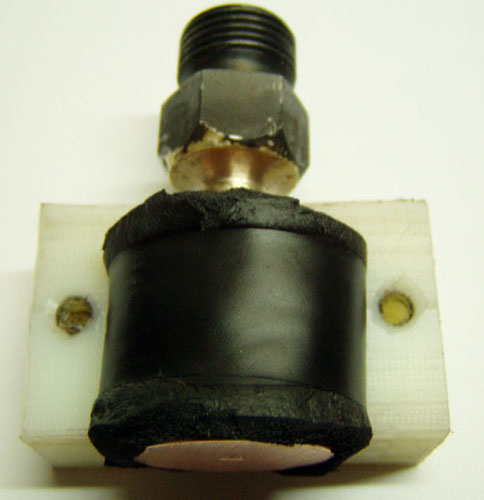

Απο έξω εμφάνιση αλλα και απο μέσα? Αααααααααανεση..........

[NoDsl]

OMG!!!!!!!!!!!!!!!!!!!!!!!1:worship: :worship: :worship:

Ίσως είναι ώρα να αλλάξω το ,ακόμα, καταπληκτικό σου μπλοκ(σλουρπ!!!!!! ) :banging:

Για VGA θα βγεί ανάλογο?

[eleven]

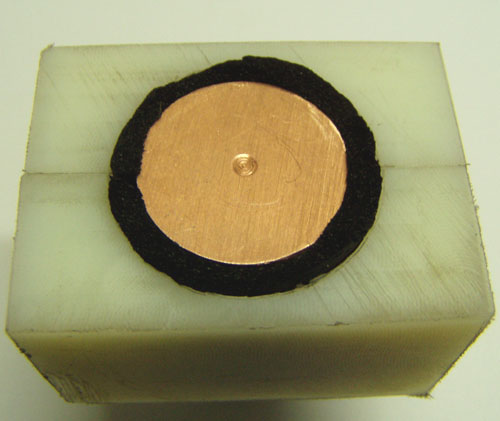

και μια απο κατω

Τελειωνοντας αυτή την φάση της κατασκευής και εν αναμονη της συναρμολόγησης και δοκιμής απο τις οποίες θα έχουμε και άλλες φωτο (οι οποιες θα βαρύνουν κι άλλο το θρεαντ αυτο ) Αν οι κυριοι κυριοι αντμιν νομίζουν οτι είναι απαραίτητο να μεταφερθούν οι φωτο η να γίνει καποια άλλη ενέργεια για να ελαφρώσει κανένα πρόβλημα

[eleven]

Αρχική απάντηση από NoDsl

Για VGA θα βγεί ανάλογο?

Πλακα πλάκα αυτο συζητούσαμε με τον αφαντο νομίζω ετσι οπως είναι με 2 εξτρα τρύπες ταιριαζει κουτί στις ΑΤΙ 9χχ και Χ800

α και κατι που ξεχασα

Διαστάσεις διάμετρος 25 μμ και ύψος 27 μμ

[enduracell]

Κουκλί είναι :clap: Μπράβο Μιχάλη πάντα άψογος στις δημιουργίες σου :worship:

[NoDsl]

Αρχική απάντηση από eleven

Πλακα πλάκα αυτο συζητούσαμε με τον αφαντο

Ετσι ετσι.... συνεχίστε την καλη δουλειά παίδες!!!

(πλέον team είστε με τον άφαντο τουλάχιστον όσο αναφορά τα freon blocks!!!)

'O tan ετοιμάσετε τα μπλόκ κανονιστήτε να αρχίσετε να φτιάχνετε και το υπόλοιπο της ψύξης λοοοοοοοοοοοοοοοοοολ (ακα κομπρεσορες κτλ!!!) να τα αγοράζουμε πακέτο -11's & unseens freeze pack-

[GoriLLakoS]

Αρχική απάντηση από eleven

Πλακα πλάκα αυτο συζητούσαμε με τον αφαντο νομίζω ετσι οπως είναι με 2 εξτρα τρύπες ταιριαζει κουτί στις ΑΤΙ 9χχ και Χ800

α και κατι που ξεχασα

Διαστάσεις διάμετρος 25 μμ και ύψος 27 μμ

:T:

[whitewolf]

μιχαλη γινετε το enclosure να εχει στο κατω μερος του αυτια ωστε να βιδωνει κατευθειαν στην μητρικη...με περαστες βιδες παντα

[eleven]

Ναι ολα στο προγραμμα ειναι απλα στην παρούσα στιγμη δεν είχα μεγαλύτερο κομματι για να το φτιάξω ενιαίο Τωρα θα πρέπει να βάλουμε και ένα πλεξάκι μάλον πράγμα που αποτι βλέπω τωρα που το σκέφτομαι αν και είναι λίγο πιο δύσκολο στην τοποθέτηση το κάνει πιο ευέλικτο σε αλλαγη πλατφόρμας

[unseen]

Αρχική απάντηση από NoDsl [Σήμερα, στις 15:33]

Ετσι ετσι.... συνεχίστε την καλη δουλειά παίδες!!!

(πλέον team είστε με τον άφαντο τουλάχιστον όσο αναφορά τα freon blocks!!!)

'O tan ετοιμάσετε τα μπλόκ κανονιστήτε να αρχίσετε να φτιάχνετε και το υπόλοιπο της ψύξης λοοοοοοοοοοοοοοοοοολ (ακα κομπρεσορες κτλ!!!) να τα αγοράζουμε πακέτο -11's & unseens freeze pack-

οριστε και το pack :D --> http://www.thelab.gr/showthread.php?s=&postid=102847#post102847

[whitewolf]

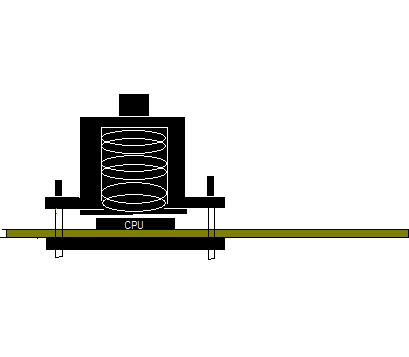

αυτο εννοο sorry για την προχειροτητα του σχηματος....

[bleo8onhs]

Μιχάλη στείλτο στο bleo8onhs@hotmail.com

Σε τι μορφή είναι? Υποθέτω ότι πρέπει να του φτιάξουμε πλέγμα.

[eleven]

Μαι χαρα ειναι το σχηματακι σου Αυτο θα γινει μελοντικά απλα οπως είπα δεν ειχα μεγάλο κομματι αυτη την στιγμή

Πανο Το αρχείο το αποθηκεύω σε αρκετες μορφες.Dxf ειναι οκ η χρειάζεσαι 3D αρχείο για την εξομοίωση?
