Project: ''F.2c.H''

[Lakisss]

Έχω ένα πρόβλημα κα χρειάζομαι την βοήθειά σας.

Προσπάθησα μόνος μου, το έδωσα σε φίλους, αλλά λύση δέν έχω βρεί.

Θέλω να τρυπήσω το plexy cover ώστε το block να ταιριάζει σε όλα τα sockets.

Θα φτιάξω δύο, ένα για AMD και ένα για Intel.

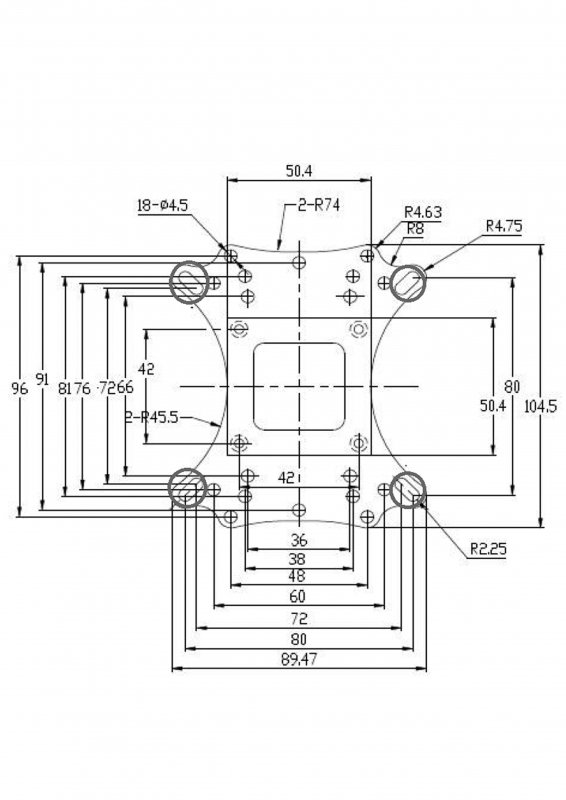

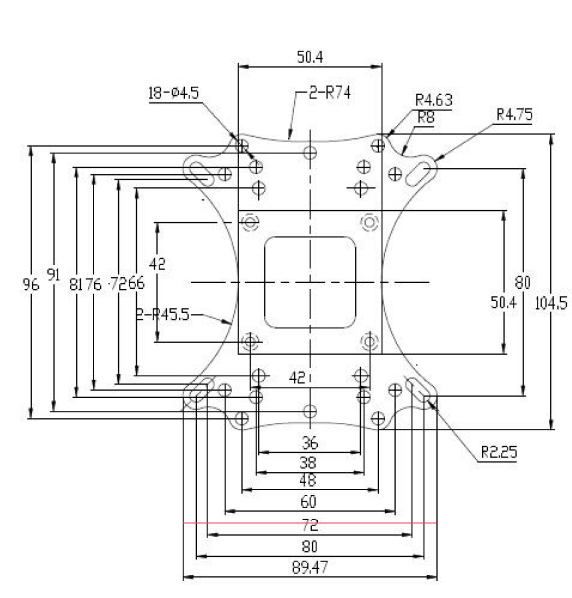

Οι αποστάσεις των τρυπών απεικονίζονται στο παρακάτω διάγραμμα.

Μπορεί κάποιος να το φέρει σε διάσταση πραγματική, που να ανταποκρίνονται σωστά οι αποστάσεις που απεικονίζονται?

(τα νούμερα είναι σε χιλιοστά)

Άν μπορεί κάποιος να το φτιάξει θα με διευκολύνει απίστευτα γιατί θα το τυπώσω, θα το βάλω πάνω στο plexy, και θα ανοίξω τις τρύπες ακριβώς.

Πόσο μάλλον όταν φτιάξω το τελικό καπάκι από ανοξέιδωτη λαμαρίνα...

Το αρχικό σχέδιο θα το βρείτε εδώ: http://www.magicool.biz/Magicool/Sonstiges/CPU-Block-BB_TI.pdf

[Κοπρίτης]

Nικο για τυπωσε και τσεκαρε το...

τα ορια ειναι λιγο θολα οποτε παρε κεντρα στο μεσο των γραμμων

[MicAn]

Αν θέλεις στο φτιάχνω σε AutoCAD.

[Lakisss]

Εκτυπωτή δυστυχώς δέν έχω...

Φτιάξτε μου το όπως νομίζετε καλύτερο, να το πάω σε καμιά ωρίτσα σ΄έναν φίλο να το τσεκάρω.

@MicAn σε ότι νομίζεις ότι θα βγεί πιό ακριβές.

[LevelOne]

Μέγεθος Α4. Scaled to size

[Κωστάκης]

Σε DXF και PDF με μια μικρή επιφύλαξη για το PDF http://rapidshare.com/files/428359264/lakisss.rar

[Lakisss]

Update.

Παιδιά ευχαριστώ όλους για τον κόπο σας, αλλά έχω μπλέξει με κουλούς και δέν κατάφεραν να μου το τυπώσουν σωστά.....

Έτσι οι διαστάσεις πάρθηκαν με τον παλιό καλό τρόπο.

Το frontplate αυτό αντιστοιχεί σε Intel socket: 478-775-1156-1366.

Ελπίζω η σέγα να το κόψει σωστά γιατί είναι αρκετά παχύ το plexy....(10mm.)

Επίσης ελπίζω να μήν βρίσκει σε τίποτα πυκνωτές-ψύκτρες γύρω στην μητρική...είδωμεν.

Πήρα και σκληρή κόλληση κατόπιν συμβουλών σας, καθώς και ένα κοπίδι για να μήν πολεμάω με το σιδεροπρίονο αφού ξέμεινα από dremel.

Ερωτήσεις:

-Χρειάζεται να πάρω οπωσδήποτε και βόρακα?

-Η αλοιφή της προηγούμενης σελίδας δέν πάει με την σκληρή κόλληση?

-Κολλάω χωρίς αλοιφή ή δέν κάνει?

-Θέλει τρίψιμο ο χαλκός πρίν κολληθεί?

Γενικά δέν ξέρω καθόλου την διαδικασία άν καταλάβατε καλά!

[argy1]

λοιπον φιλε μου, οταν κολας χαλκο με χαλκο δεν χρειαζεται βορακας. επισης η αλοιφη ειναι αχρηστη σε αυτη την περιπτωση και το τριψιμο επισης. απλα ζεστανε τη σωληνα μεχρι να γινει κοκκινη οπως εχεις δει σε ταινειες που ζεσταινουν μεταλα και τα χτυπουν π.χ. για να φτιαξουν σπαθια και τετοια.. λοιπον οταν ειναι κατακοκκινη ζεστανε μαζι της και τη ραβδο χαλκου και απλοσετη. εν ολιγοις το αποτελεσμα ειναι ενιαιο καμμοτι καθαρου χαλκου! μονο τα κομματια που θα κολησεις μην εχουν σκονη.. καλη επιτυχια και οτι χρειαστεις εδω ειμαστε και σε παρακολουθουμε!

Α..οταν τελειωσεις θα το αφησεις να κρυοσει και επειδη θα ειναι μαυρο μπορεις να το τριψεις με τον ιδιο τροπο που γυαλισες την πλακα χαλκου.

επισης αυτη η κολληση δεν ειναι αναγκη να γινει μονομιας οπως η μαλακη. μπορεις δηλαδη να στηριξεις καπου τα κομματια, να τα κολλησεις απο τη μια και μετα να τα γυρισεις αλλιως και να τα κολλησεις και απο την αλλη.

[astrolabos]

Lakisss πολύ καλό το project σου.

Μόνο μια χάρη, μην βάζεις τις φωτογραφίες σε imageshack, γιατί η φόρτωσή τους είναι πιο αργή και από τη καθυστέρηση. Αν μπορείς προτίμησε το imgur: the simple image sharer το οποίο είναι πιο γρήγορο από το imageshack.

Καλή συνέχεια

[xatop007]

Τί ειν'τούτος ρεειιι :worship::worship::worship:

[DJD]

Lakisss πολύ καλό το project σου.

Μόνο μια χάρη, μην βάζεις τις φωτογραφίες σε imageshack, γιατί η φόρτωσή τους είναι πιο αργή και από τη καθυστέρηση. Αν μπορείς προτίμησε το imgur: the simple image sharer το οποίο είναι πιο γρήγορο από το imageshack.

Καλή συνέχεια

Ακόμα καλύτερα μπορείς να χρησιμοποιήσεις τα album εδώ στο thelab

[lunatic89]

Keep going Lakisss... Πολύ καλός για άλλη μια φορά!!

[DarkSaga]

Ακόμα καλύτερα μπορείς να χρησιμοποιήσεις τα album εδώ στο thelab

album???

[astrolabos]

album???

Πήγαινε στο προφίλ και θα δείς

[Lakisss]

Part -2. Front plate plexy.

Σήμερα είπα να ασχοληθώ με το καπάκι του block, έτσι άρχισε το κόψιμό του με την σέγα.

Δέν ασχολήθηκα ιδιαίτερα με το φινίρισμα, αφού είναι το τελευταίο που μ' ενδιαφέρει.

Έχω τόσα πολλά να αντιμετωπίσω στην συνέχεια...

Μετά απο ένα πάρα πολύ πρόχειρο γυάλισμα έτοιμο το καπάκι.

Ώρα να ανοιχτούν σπειρώματα στο block για τις Μ3 αλενόβιδες, ώστε να βιδώσει το καπάκι.

Άν και είχα ήδη, αγόρασα ένα καινούργιο καλό κολαούζο για πάν ενδεχόμενο...

Το πάν ενδεχόμενο που έλεγα....:rant:

Δεύτερη φορά μετα τα plexyglass woofers μου σπάει κολαούζο και μάλιστα στο ξεβίδωμα!

Η πρέπει να σταματήσω να μοντάρω αργά κουρασμένος από την δουλειά, ή του Μητσοτάκη του αρέσει το modding και παρακολουθεί τα project μου! Τί να πώ...

Αυτό με φρέναρε γι' απόψε, οποτε θα προσπαθήσω να το βγάλω αύριο με καθαρότερο μυαλό.

Ελπίζω να βγεί και να μήν πάει χαμένος τόσος κόπος στην κατασκευή του block....

Τρία σπειρώματα κατάφερα μόλις να ανοίξω, έτσι βίδωσα πρόχειρα το καπάκι για να πάρετε μία ιδέα.

Εδώ το σπασμένο κολαούζο.

Εδώ μάλλλον θα χρειαστεί να κόψω λίγο τις μαρκαρισμένες με κόκκινο περιοχές, για να περάσουν καλύτερα τα ακριανά heatpipes.

Εκτιμώ πάντως ότι το αποτέλεσμα είναι καλό, και αρκετά υποσχόμενο για την συνέχεια.

@Astrolavos δύσχρηστο πολύ το Imgur...

[panos444]

πολυ ωραια ιδεα και υλοποιηση!!μην χρησιμοποιεις το αλμπουμ γιατι καποιος που δεν εχει λογαριασμο στο lab δεν θα μπορει να δει το project σου εκτος αν υπαρχει αυτη η εκδοχη και δεν την εχω παρατηρησει..!:magic:

[Lakisss]

Έχω άσχημα νέα και είμαι παρά-πάρα πολύ απογοητευμένος....

Δυστυχώς δέν κατάφερα να βγάλω το σπασμένο κολαούζο από το block.

Δοκίμασα το πάντα, πολέμαγα δύο ώρες με πένσες-φλόγιστρο, αλλά τίποτα.

Είναι δέ τόσο σκληρό που δέν κατάφερα ούτε να το ξετρυπήσω, και χάλασα και δύο τρυπάνια 2.5mm. κοβαλτίου!

Άντε λέω! Ίσως να έφταιξα και 'γω για το σπάσιμο, το κατάπια (μαζί με τις τόσες ώρες χαμένης δουλειάς), και αποφάσισα να ξεκινήσω απ' την αρχή με το δεύτερο block που είχα εφεδρεία.

Ξεκινάω να τρυπήσω το δεύτερο block με 2.5mm. τρυπάνι και να αρχίσω με τα σπειρώματα μήν την πατήσω ξανά, αλλά στη τρίτη τρύπα σπάει το τρυπάνι και μένει μέσα!!!:rant:

Τώρα αυτό άν δέν είναι ατυχία τί είναι???

Το τρυπάνι δέν βγαίνει, οπότε και το δεύτερο block βγαίνει άχρηστο...

Δέν με θέλει πραγματικά! Σκέφτομαι να το εγκαταλείψω εντελώς το project...

[astrolabos]

Μην αφήνεις 2 ατυχίες να σε καταβάλουν ρε.

[arxaggelos21]

οχι μην το κανεις!!!!καλυτερα δοκημασε με καθαρο μυαλο κ ψυχρεμια!!!!!!!!!!

[Stolis]

Στηρίζουμε Λάκη με την αγάπη μας και τον ωθούμε για νέα προσπάθεια!!

:hug:
