Να 6pin κανείς, ή να 8pin; Ιδού η απορία...

[LevelOne]

<div align="justify"> <img src="http://www.thelab.gr/gallery3/var/albums/Articles/Articles-Icons/icon_mythbusters.png" align="left" hspace="8" vspace="8" alt="TheLab Mythbusters"/>

Περισσότερες απο 9000 κίτρινες και κόκκινες κάρτες αλλά και ban έχουν μοιραστεί σε οξείες αντιπαραθέσεις χρηστών (ειδημώνων & μη) στα fora του TheLab.gr για το συγκεκριμένο ζήτημα. Επιπλέον, χιλιάδες τροφοδοτικά αγοράζονται με γνώμονα την "σταθερότητα" επί τούτου και πολλά λεφτά επενδύονται από τις κατασκευάστριες εταιρίες σε θέματα marketing.

Η πέτρα του σκανδάλου; Δεν είναι άλλη από την αιώνια διαμάχη της 6pin & της 8pin τροφοδοσίας για τις κάρτες γραφικών. Ταγμένοι και στις δύο μεριές, οι μεν υποστηρίζουν ότι το 8pin δεν είναι τίποτε άλλο από ένα κομβικό σημείο στο... marketing τόσο των κατασκευαστών καρτών γραφικών, όσο και των τροφοδοτικών.

Από την άλλη, υπάρχουν αυτοί που πίνουν νερό στην -κατά τους ίδιους- υπεροχή του 8pin σε συνθήκες υπερχρονισμού. Και όχι άδικα, μιας και έχουν με το μέρος τους το πρότυπο ATX, το οποίο όπως θα δείτε σε επόμενες σελίδες, τάσσεται ξεκάθαρα υπέρ του 8pin.

Ο ρόλος μας, όπως άλλωστε θα καταλάβατε και από το εικονίδιο της παρουσίασης αυτής, δεν είναι άλλος απο τον να ντυθούμε Adam Savage & Jamie Hynemann, να το παίξουμε Mythbusters στον ρόλο των Mythbusters και να ρίξουμε φως στην παραφιλολογία που κυκλοφορεί.

Το μόνο που σας υποσχόμαστε, είναι πως θα ξαφνιαστείτε με τα ευρήματα, όπως ξαφνιαστήκαμε και εμείς...

Το πρότυπο ATX και τι προβλέπει

Και περνάμε στα γεγονότα. Δεν πρόκειται να αναλύσουμε όλο το πρωτόκολλο ATX, αλλά θα επικεντρώσουμε το ενδιαφέρον μας στα σημεία του που μας ενδιαφέρουν. Στο γεγονός δηλαδή, ότι σύμφωνα με τις προδιαγραφές του ATX, το 6-pin βύσμα τροφοδοσίας μπορεί να παρέχει 75W και το 8-pin, 150W.

Ανατομικά, όπως ξέρουμε, η διαφορά των δύο βυσμάτων έγκειται στο γεγονός ότι το 8-pin, είναι ουσιαστικά ένα 6-pin με επιπλέον δυο παρεχόμενες γειώσεις.

Από ιστορικής μεριάς, η πρώτη κάρτα που χρησιμοποίησε 8-pin βύσμα τροφοδοσίας, ήταν η ATI 2900XT πίσω στο 2007.

Οι επίσημες θέσεις που παίρνουν οι εταιρίες σχετικά με αυτό το θέμα, έχουν ως εξής:

nVidia

NVIDIA also advises against the use of 6-pin in 8-pin cards since many power supplies will not provide sufficient current over the 6-pin power cable. However, this type of setup could potentially support normal operation as long as the customer checks their PSU manuals and ensures that its 6-pin PCI-E rails can handle the same current rating as an 8-pin power cable, which is 150 watts.

Εν ολίγοις, η nVidia ρίχνει το μπαλάκι στους κατασκευαστές τροφοδοτικών. Φαίνεται πως πολλά τροφοδοτικά έχουν τις απαιτούμενες προϋποθέσεις για να τραβήξουν από το 6-pin το ρεύμα που παρέχει και το 8-pin.

Αντίθετα, ο "πρωτεργάτης" του 8-pin, εμμένει στις απόψεις του και λέει:

ATi

600 Watt or greater power supply is recommended with one 75W 6-pin and one 150W 8-pin PCI Express® power connector required (900 Watt and 2 6-pin and 2 8-pin connectors for ATI CrossFireX™ technology in dual mode)

Θα ήταν μάλλον αφελές από την ΑΤΙ να υποστήριζε το αντίθετο και την βλέπουμε να προασπίζεται το ATX καθιστώντας σαφή την διαφοροποίηση των δυο βυσμάτων.

Μεθοδολογία & Εξοπλισμός

Για ακόμα μια φορά, ο "Φαγάνας" είναι ο κύριος υπαίτιος αυτής της μίνι-παρουσίασης. Αν δεν υπήρχε, θα ήταν απλά ανέφικτο να δοκιμάσουμε στις συνθήκες που θέλαμε εμείς, αλλά και να εμπιστευτούμε αποτελέσματα άλλων, διαιωνίζοντας ακόμα μια βεντέτα.

Χρησιμοποιήσαμε δύο τροφοδοτικά. Ενα της SilverStone, το θηρίο των 1500Watt που ακούει στο όνομα ST1500 και το οποίο επιλέχτηκε με γνώμονα τα πολλά κιλά Ampere που μπορεί να δώσει και ενα mid-range τροφοδοτικό όπως το Seasonic X-750, με ονομαστική ισχύ 750Watt. Αυτο επιλέχθηκε λόγω του οτι ανήκει σε μια πιο "mainstream" κατηγορία, αν και το review του, μας άφησε άφωνους.

Η μεθοδολογία λιτή και απέριττη. Το μόνο που μας ενδιέφερε ήταν να διαπιστώσουμε αν το 6-pin μπορεί να παρέχει με ασφάλεια τα 150Watt που δίνει by default το 8-pin χωρίς πτώσεις τάσεως ή άλλα προβλήματα. Θα δείτε όμως οτι δεν αρκεστήκαμε στα 150Watts αλλά επιχειρήσαμε να τραβήξουμε και 180Watts από όλους τους συνδυασμούς καλωδιώσεων. Δηλαδή απο αμιγές 6-pin, αμιγές 8-pin αλλά και διαιρούμενα 6+2pin έτσι ώστε να μπορέσουμε να εξάγουμε όσο το δυνατόν περισσότερα και πιο ασφαλή αποτελέσματα.

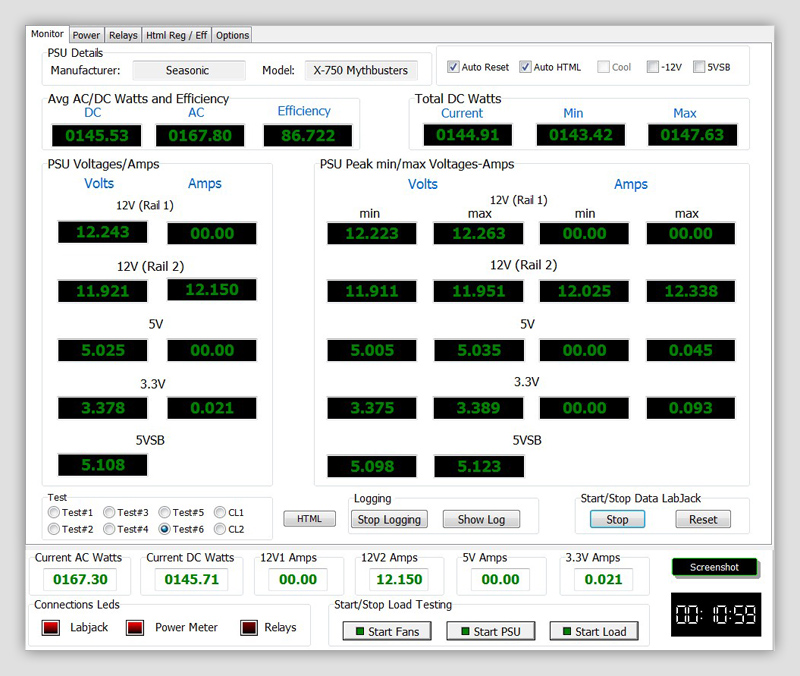

Αποτελέσματα δοκιμών - Seasonic X-750

Στο ψητό λοιπόν. Ξεκινάμε με το "μικρό" της παρέας, το Seasonic X-750 αλλά πριν ξεκινήσουμε απλά να σας ενημερώσουμε για 2 λεπτομέρειες. Η πρώτη είναι ότι το Seasonic δεν διαθέτει αμιγές 6-pin ή 8-pin, αλλά διαιρούμενα 8pin (6+2pin)... Το δεύτερο που πρέπει να λάβουμε υπ' όψιν μας, είναι πως το συγκεκριμένο τροφοδοτικό χρησιμοποιεί καλώδια πάχους AWG18.

4 δοκιμές πραγματοποιήθηκαν με το X-750. Οι δύο με τροφοδοσία 6-pin, απο το οποίο ζητήθηκαν 150 & 180 Watts, και οι άλλες δυο με ίδια ζητούμενα φορτία αλλά αυτή τη φορά, απο το 8-pin. Ας δούμε τα αποτελέσματα:

<table width="600" height="223" border="1" cellpadding="1" cellspacing="1"><tr><td height="30" colspan="5" align="center" bgcolor="#2A1FFF"><strong><kbd><font color="#FFFFFF" size="4">Seasonic X-750 </font></kbd></strong></td></tr><tr><td width="158" height="20" align="center" bgcolor="#CCCCCC"><strong>Test #</strong></td><td width="92" height="20" align="center" bgcolor="#CCCCCC"><strong>12V (Amps)</strong></td><td width="80" align="center" bgcolor="#CCCCCC"><strong>12V (Volts)</strong></td><td width="82" align="center" bgcolor="#CCCCCC"><strong>Total DC Watts</strong></td><td width="160" align="center" bgcolor="#CCCCCC"><strong>Pass/Fail</strong></td></tr><tr><td height="20" align="center" bgcolor="#CCCCCC"><strong>6 pin απο 6+2pin @ 150W</strong></td><td align="center" bgcolor="#E7E7E7">12.338</td><td align="center" bgcolor="#E7E7E7"><strong>12.063</strong></td><td align="center" bgcolor="#E7E7E7">148.77</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>6 pin απο 6+2pin @ 180W</strong></td><td align="center" bgcolor="#F4F4F4">15.030</td><td align="center" bgcolor="#F4F4F4"><strong>12.032</strong></td><td align="center" bgcolor="#F4F4F4">180.70</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>8 pin απο 6+2pin @ 150W</strong></td><td align="center" bgcolor="#E7E7E7">12.338</td><td align="center" bgcolor="#E7E7E7"><strong>11.951</strong></td><td align="center" bgcolor="#E7E7E7">147.63</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>8 pin απο 6+2pin @ 180W</strong></td><td align="center" bgcolor="#F4F4F4">15.030</td><td align="center" bgcolor="#F4F4F4"><strong>11.891</strong></td><td align="center" bgcolor="#F4F4F4">178.64</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr></table>

6-pin - 150 Watts

6-pin - 180 Watts

8-pin - 150 Watts

8-pin - 180 Watts

Εκ πρώτης όψεως μοιάζει σαν να έχουμε γράψει ανάποδα τα αποτελέσματα... Δυστυχώς ή ευτυχώς, όμως, τα αποτελέσματα είναι αυτά που βλέπετε, διπλο & τριπλοελεγμένα... Το Seasonic X-750 όχι μόνο δεν δυσκολεύτηκε να μας παρέχει τα φορτία που του ζητήσαμε, αλλα φαίνεται να παρουσιάζει και λιγότερη πτώση τάσης οταν χρησιμοποιήσαμε τα 6 απο τα 8 pins... Περίεργο; Όλες οι τάσεις ήταν εντός προδιαγραφών ATX και δεν αντιμετωπίσαμε το παραμικρό ζήτημα. Αξίζει να σημειωθεί οτι δια της αφής, η θερμοκρασία των καλωδίων δεν παρουσίασε ανησυχητική άνοδο... Εν ολίγοις, το X-750 συμφωνα με τα αποτελέσματα που βλέπετε, μπορεί επάξια να αντικαταστήσει το 8-pin με ενα 6-pin... Εντυπωσιακό!

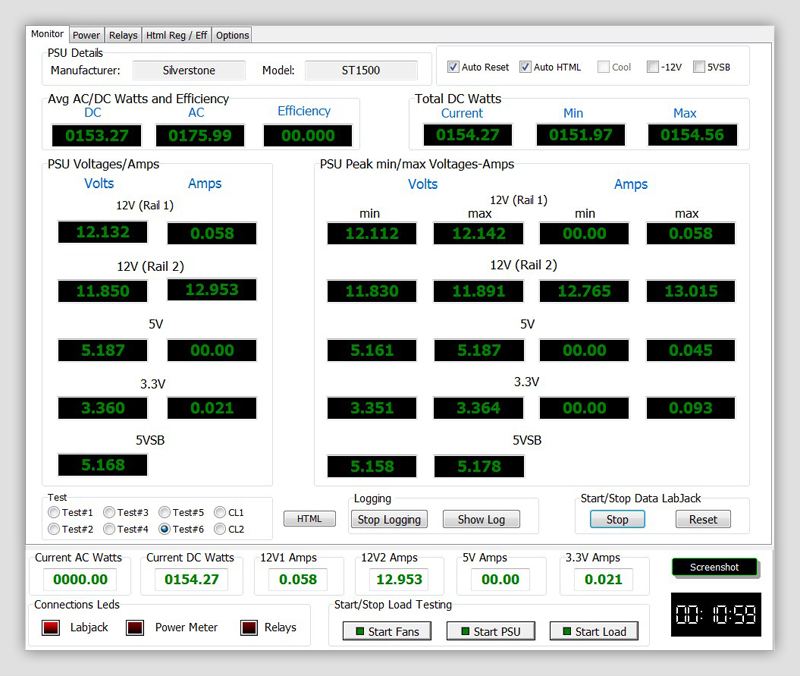

Αποτελέσματα δοκιμών - SilverStone ST1500

Σειρά έχει ο υποσταθμός της SilverStone. Το συγκεκριμένο τροφοδοτικό ειναι εξοπλισμένο με καλώδια πάχους AWG16 και με αμιγή 6-pin αλλα και 6+2pin. Με το ST1500 πραγματοποιήσαμε 6 μετρήσεις. Οι δύο ήταν χρησιμοποιώντας το καθαρό 6-pin και απο το οποίο τραβήξαμε 150 & 180Watts. Οι υπόλοιπες 4 ήταν απο το διαιρούμενο 6+2pin που διαθέτει, δυο μετρήσεις απο τα 6-pins (παλι 150 & 180Watts) και αλλες δυο απο τα 8-pins (επίσης 150 & 180Watts)...

Ο λόγος για τις δυο παραπάνω μετρήσεις δεν είναι άλλος, απο το να μπορέσουμε να ανιχνεύσουμε τυχόν διαφορές ανάμεσα στα αμιγή 6-pin και στα 6-pin των διαιρούμενων 6+2pin...

Τα αποτελέσματα βρίσκονται ακριβώς απο κάτω.

<table width="600" height="223" border="1" cellpadding="1" cellspacing="1"><tr><td height="30" colspan="5" align="center" bgcolor="#2A1FFF"><strong><kbd><font color="#FFFFFF" size="4">Silverstone ST1500 </font></kbd></strong></td></tr><tr><td width="158" height="20" align="center" bgcolor="#CCCCCC"><strong>Test #</strong></td><td width="92" height="20" align="center" bgcolor="#CCCCCC"><strong>12V (Amps)</strong></td><td width="80" align="center" bgcolor="#CCCCCC"><strong>12V (Volts)</strong></td><td width="82" align="center" bgcolor="#CCCCCC"><strong>Total DC Watts</strong></td><td width="160" align="center" bgcolor="#CCCCCC"><strong>Pass/Fail</strong></td></tr><tr><td height="20" align="center" bgcolor="#CCCCCC"><strong>6 pin @ 150W</strong></td><td align="center" bgcolor="#E7E7E7">12.828</td><td align="center" bgcolor="#E7E7E7"><strong>11.881</strong></td><td align="center" bgcolor="#E7E7E7">153.04</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>6 pin @ 180W</strong></td><td align="center" bgcolor="#F4F4F4">15.457</td><td align="center" bgcolor="#F4F4F4"><strong>11.850</strong></td><td align="center" bgcolor="#F4F4F4">183.32</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>6 pin απο 6+2pin @ 150W</strong></td><td align="center" bgcolor="#E7E7E7">12.953</td><td align="center" bgcolor="#E7E7E7"><strong>11.931</strong></td><td align="center" bgcolor="#E7E7E7">155.12</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>6 pin απο 6+2pin @ 180W</strong></td><td align="center" bgcolor="#F4F4F4">15.645</td><td align="center" bgcolor="#F4F4F4"><strong>11.901</strong></td><td align="center" bgcolor="#F4F4F4">186.19</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>8 pin απο 6+2pin @ 150W</strong></td><td align="center" bgcolor="#E7E7E7">13.015</td><td align="center" bgcolor="#E7E7E7"><strong>11.891</strong></td><td align="center" bgcolor="#E7E7E7">154.56</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr><tr><td align="center" bgcolor="#CCCCCC"><strong>8 pin απο 6+2pin @ 180W</strong></td><td align="center" bgcolor="#F4F4F4">15.457</td><td align="center" bgcolor="#F4F4F4"><strong>11.769</strong></td><td align="center" bgcolor="#F4F4F4">182.46</td><td height="20" align="center" bgcolor="#00BF00">Pass</td></tr></table>

6-pin - 150 Watts

6-pin - 180 Watts

6-pin απο το 6+2-pin - 150 Watts

6-pin απο το 6+2-pin - 180 Watts

8-pin απο το 6+2-pin - 150 Watts

8-pin απο το 6+2-pin - 180 Watts

Η ίδια ιστορία επαναλαμβάνεται και με το μεγάλο Silverstone. Τις τάσεις πιο κοντά στα 12V μας τις έδωσε ο συνδυασμός του 6-pin από το διαιρούμενο 6+2pin. Ύστερα ακολούθησε το αμιγές 6-pin και τέλος το 8-pin. Γιατί έχω την εντύπωση ότι έπρεπε να συμβαίνει το ανάποδο; Χμμμ... Σε καμία περίπτωση πάντως, δεν είδαμε το τροφοδοτικό να βγαίνει εκτός του ±5% που ορίζει το πρότυπο ATX και ούτε εδώ παρατηρήθηκε αύξηση στην θερμοκρασία των καλωδίων.

Επίλογος

Ξεκινήσαμε αυτή την μικρή παρουσίαση με στόχο να δούμε αν και κατά πόσο υπάρχουν (μεγάλες) διαφορές ανάμεσα στους δύο τρόπους τροφοδοσίας με την πλάστιγγα να γέρνει υπέρ του 8-pin όντας κατασκευασμένο για αυτήν ακριβώς την δουλειά. Την σταθερή και απρόσκοπτη τροφοδότηση της κάρτας γραφικών με πολλά amps αλλά και σταθερές τάσεις.

Όπως διαπιστώσατε στην πορεία όμως, το συμπέρασμα που βγήκε και από τα δυο τροφοδοτικά, είναι πως τελικά, δεν υπάρχουν αξιομνημόνευτες διαφορές. Σίγουρα, τα δυο τροφοδοτικά που χρησιμοποιήσαμε είναι άνω του μετρίου και σε κόστος απόκτησης αλλά και σε προδιαγραφές. Δηλαδή, το μόνο ασφαλές συμπέρασμα που μπορούμε να εξάγουμε είναι πως ένα ποιοτικό τροφοδοτικό, είναι όχι μόνο σε θέση να παρέχει τα watts ενός 8-pin (150Watts) από ένα 6-pin χωρίς κανένα παρατράγουδο, αλλά μπορεί να δώσει ακόμη παραπάνω (180Watts στην περίπτωσή μας) χωρίς να ιδρώσει...

Σε καμία περίπτωση δεν ενθαρρύνουμε την χρήση του 6-pin σαν αντικατάσταση του 8-pin, εκτός και αν είστε βέβαιοι για την ποιότητα του τροφοδοτικού σας... Καλά τα έλεγε η nVidia...

Επιπλέον προβληματισμοί και συμπεράσματα, δικά σας...

[uNick]

Ευχαριστουμε για το review... ειναι πληρως ενημερωτικο... και διχνει πραγματα που καποιες εταιριες δεν θα τα συζηταγαν καν....

ενα μεγαλο ΜΠΡΑΒΟ απο εμενα! Συνεχιστε την καλη δουλεια.

[apostonikos]

Πολυ καλο το review μπραβο και απο μενα γτ ειχαν πεσει πολλοι καυγαδες γι αυτο το λογο Ευγε :D !!!

[MOS]

Πολύ καλή παρουσίαση μπράβο σας παιδιά !!

[dpolal]

Ωραίο ριβιού μπόϋζ...

Ερώτηση... 1

Μήπως θα ήταν καλύτερα να δοκιμάζατε με ένα μεγαλύτερο range διαφορετικών τροφοδοτικών το οποίο ενδεχωμένως να έδινε ένα ποιό «σίγουρο» αποτέλεσμα ;;;

Ερώτηση... 2

9000 κίτρινες και κόκκινες κάρτες ;;;;;;

[MOS]

Ερώτηση... 2

9000 κίτρινες και κόκκινες κάρτες ;;;;;;

π.χ.

http://thelab.gr/infraction.php?do=view&p=1062813825

[Ταμτάκος]

Θα μπορούσατε να αφιερώνετε ένα παρόμοιο test σε κάθε δοκιμή τροφοδοτικού που πραγματοποιείτε? Τουλάχιστον για να μεγαλώνει το δείγμα και να μην υπάρχουν καθόλου αμφιβολίες.

[GFFermari]

Να ναι καλα ο φαγανας....

Ωραια παρουσιαση και ενδιαφερον αποτελεσματα.

[winters]

Που είναι το παλικάρι που τσακωνόταν με τον hipro; Να δούμε τι θα μας πει τώρα δλδ....

[Billys]

Congrats για το review παληκαρια..

Ευχαριστουμε..

[crmaris]

Ωραίο ριβιού μπόϋζ...

Ερώτηση... 1

Μήπως θα ήταν καλύτερα να δοκιμάζατε με ένα μεγαλύτερο range διαφορετικών τροφοδοτικών το οποίο ενδεχωμένως να έδινε ένα ποιό «σίγουρο» αποτέλεσμα ;;;

Ερώτηση... 2

9000 κίτρινες και κόκκινες κάρτες ;;;;;;

Το αποτέλεσμα είναι σίγουρο. Έχω τραβήξει πολλάκις και πάνω από 200W από PCI-E. Το ρεκόρ μου (μέχρι στιγμής) είναι 760W τα μισά από το ΑΤΧ και τα άλλα μισά από 8 pin EPS.

[Jerry007]

Ωραίο review guys

[Borg]

ωραία/έξυπνη παρουσίαση/σύγκριση

σωστά τα έλεγε ο candyman

[thespesios]

δηλαδη στην υποδοχη 8πιν μιας καρτας μπορουμε να βαλουμε 6πιν καλωδια χωρις κανενα προβλημα..?..ενδιαφερον...!

[SirDiman]

Ωραιο review'.

Danke

[racer]

δηλαδη στην υποδοχη 8πιν μιας καρτας μπορουμε να βαλουμε 6πιν καλωδια χωρις κανενα προβλημα..?..ενδιαφερον...!

Είχα δοκιμάσει την 9800GX2 με 2 6πινα, αλλά απαιτούσε το 8πινο για να λειτουργήσει.

Ωραία δοκιμή

[winters]

ωραία/έξυπνη παρουσίαση/σύγκριση

σωστά τα έλεγε ο candyman

Έχω την εντύπωση ότι ο candyman δεν τα έλεγε σωστά.... (δεν μπόρεσα να βρω το topic..)

[Havic]

δηλαδη στην υποδοχη 8πιν μιας καρτας μπορουμε να βαλουμε 6πιν καλωδια χωρις κανενα προβλημα..?..ενδιαφερον...!

Οκ το τροφοδοτικό δεν έχει πρόβλημα, αλλά μήπως θα έχει η κάρτα γραφικών? η κάρτα θα έχει 8-pin για να πάρει το ρεύμα που χρειάζεται αλλά θα της το παρέχεις από 6-pin, υπάρχει περίπτωση να δημιουργηθούν προβλήματα στην κάρτα?

ΥΓ. Έχω να ασχοληθώ με hardware χρόνια.

[LevelOne]

ωραία/έξυπνη παρουσίαση/σύγκριση

σωστά τα έλεγε ο candyman

Εμμμ... http://www.thelab.gr/showthread.php?t=71903

Μάλλον ο hipro επιβεβαιώνεται...

[LevelOne]

Παιδιά, το συμπέρασμα δεν είναι οτι οι κάρτες δουλεύουν με το 6-pin αντι για το 8-pin... Μερικές κάρτες (δλδ όλες οσες έχουν 8πιν) απαιτούν το 8πινο για να "ξεκλειδώσουν" μερικές επιπλέον λειτουργίες (advanced overclocking κλπ).

Το θέμα μας εδω ήταν ΑΝ και κατα πόσο μπορεί το 6πιν να παρέχει το ίδιο ρεύμα με το 8πιν. Και το παρέχει. Απλά, πρέπει με κάποιον τρόπο να δώσεις γείωση και στα δύο επιπλέον πινς που περισσεύουν...
