Project Leviathan - Worklog

[Daidalos]

Και παλι σας ευχαριστω όλους για τα καλα σας λογια. Εχω αφιερώσει πολλές ώρες για να μπορεσω να κανω κάτι σωστο που θα με ικανοποιεί αλλα και να το παρουσιασω βημα βημα σε εσας. Χαιρομαι λοιπον που σας αρέσει.

Junior για καφε αφου τελειωσει γιατι τωρα ειναι σαν πεδιο μαχης το σπιτι. Υπαρχουν καλωδια, hardware και κομματια του κουτιου παντου...

[Daidalos]

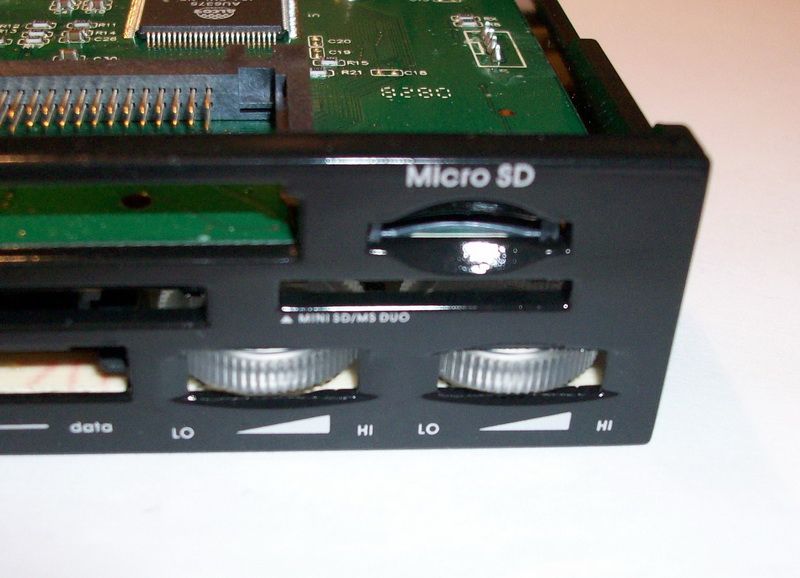

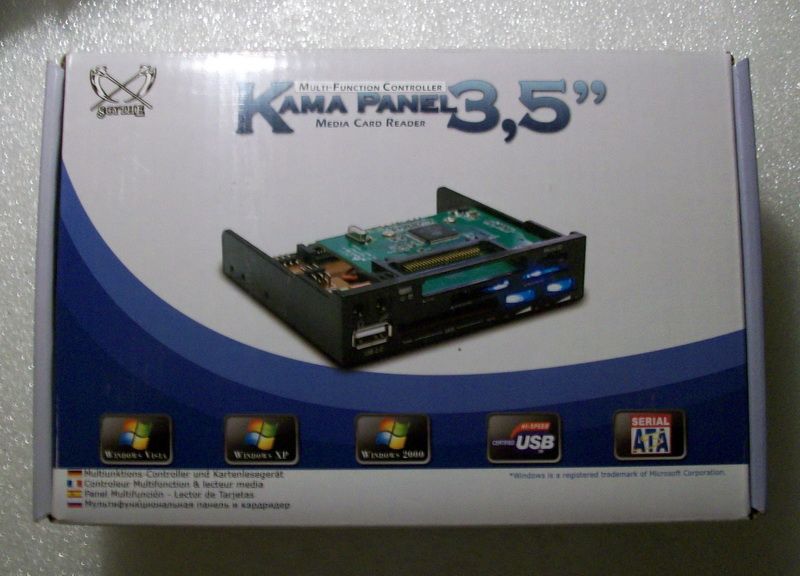

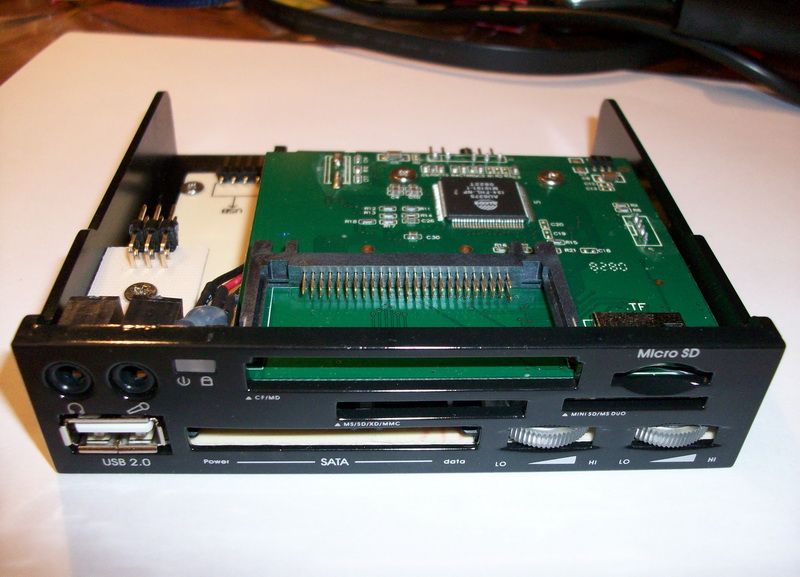

Σήμερα θα σας παρουσιάσω ένα νέο μέλος του Project. Το νέο μέλος ακούει στο όνομα Scythe Kama Panel 3,5”. Το φοβερό αυτό panel είναι ταυτόχρονα card reader, fan controller και δίνει εξόδους usb,audio και sata (power & data).

Στο fan controller θα συνδεθούν αργότερα οι ανεμιστήρες των σκληρών δίσκων. Στο ένα κανάλι ο 8αρης και ο 12αρης της εισαγωγής και στο άλλο ο 12αρης εξαγωγής.

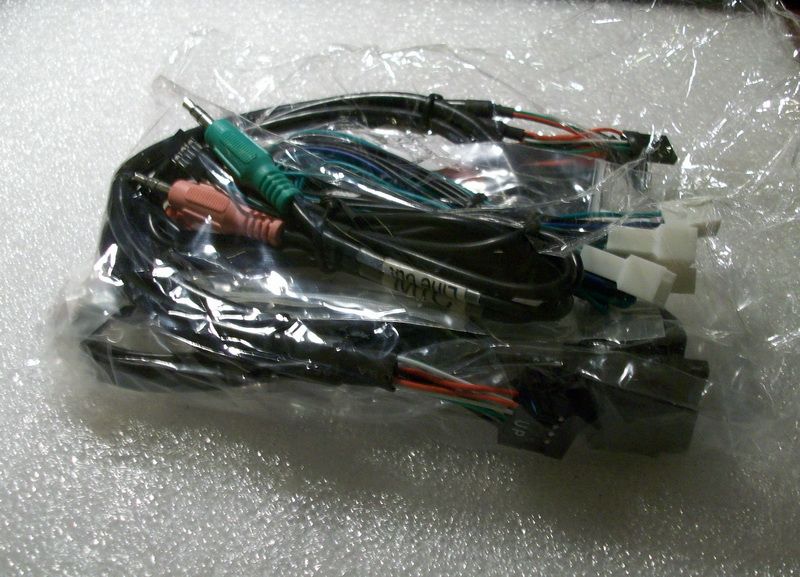

Όπως είναι αναμενόμενο το panel συνοδεύεται από πλήθος καλωδίων. Εγώ δεν θα χρησιμοποιήσω καθόλου το audio κομμάτι του panel μιας και τα audio θα είναι στην προέκταση της Sharkoon που παρουσίασα στο προηγούμενο update.

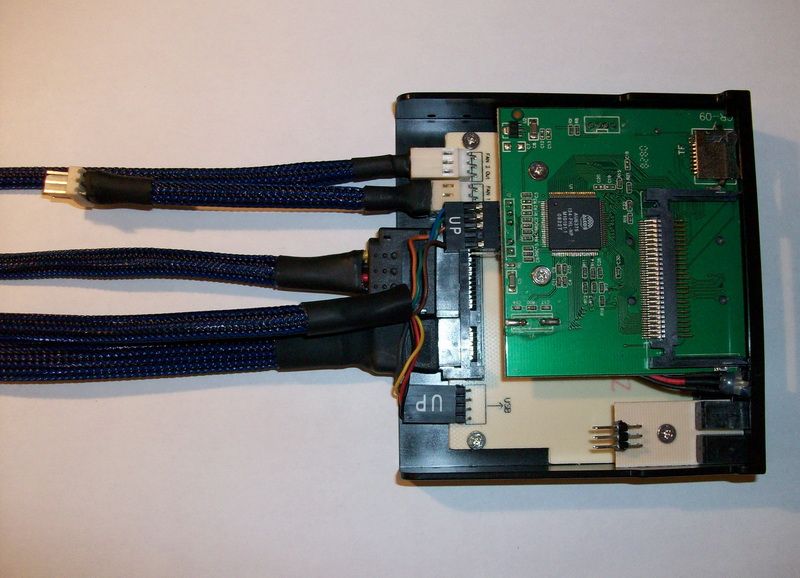

Μετά από μπόλικο sleeving τακτοποίησα όσο μπορούσα τα καλώδια του panel. Είναι πλέον έτοιμο να μπει στο κουτί όταν έρθει η ώρα.

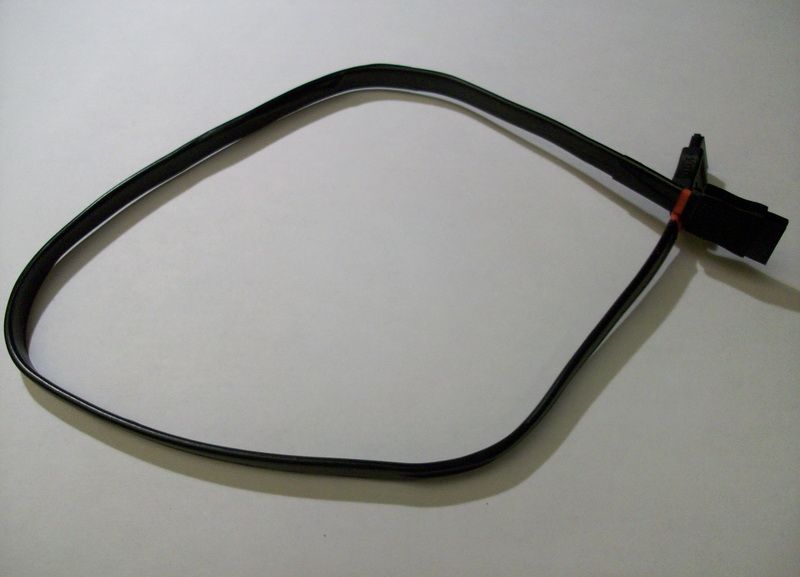

Επί την ευκαιρία του sleeving του sata καλωδίου για το Panel, και επειδή μου ζητήθηκε, θα σας δείξω πως κάνουμε sleeved sata καλώδια. Το θύμα είναι ένα κόκκινο sata καλώδιο.

Το ντύνω με μαύρη μονωτική ταινία για να μην φαίνεται το κόκκινο ανάμεσα από το braid.

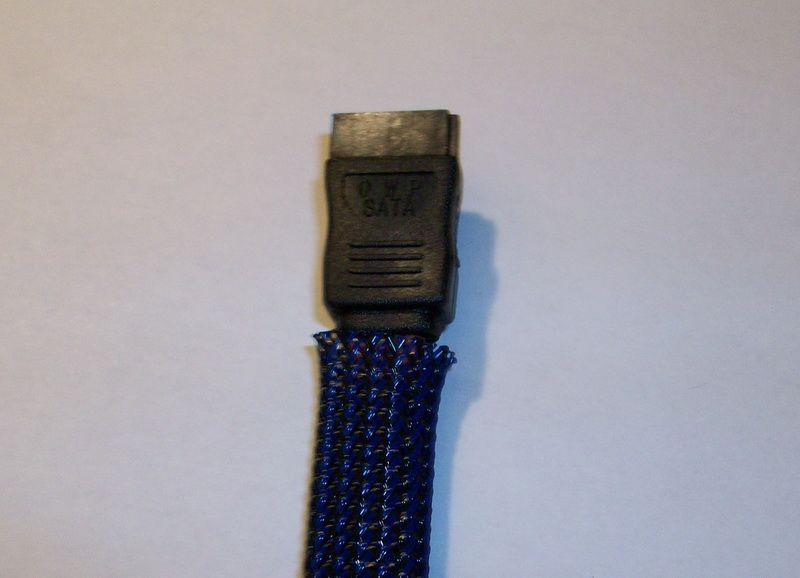

Στην συνέχεια περνώ το braid. Χρησιμοποιώ braid διαμέτρου 10mm.

Κόβω ένα κομμάτι heatshrink (10mm διάμετρος) και το τοποθετώ όπως δείχνω την φώτο.

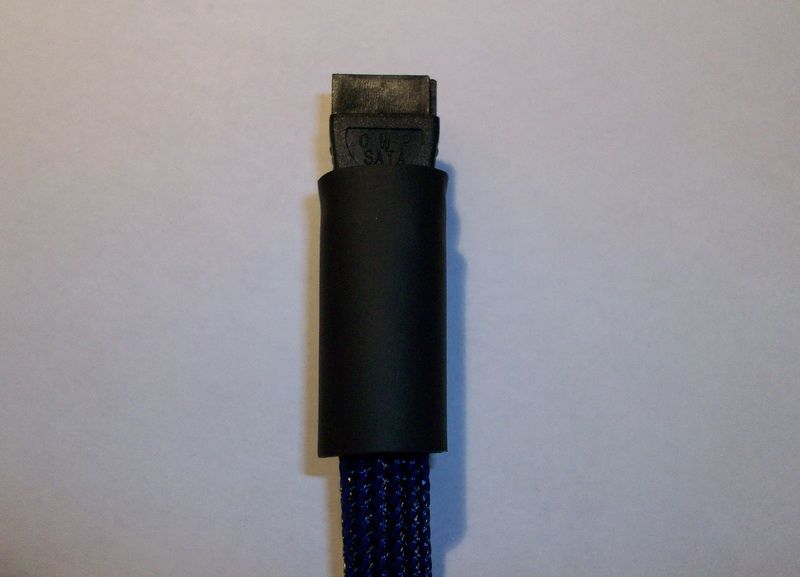

Ζεσταίνω το heatshrink.

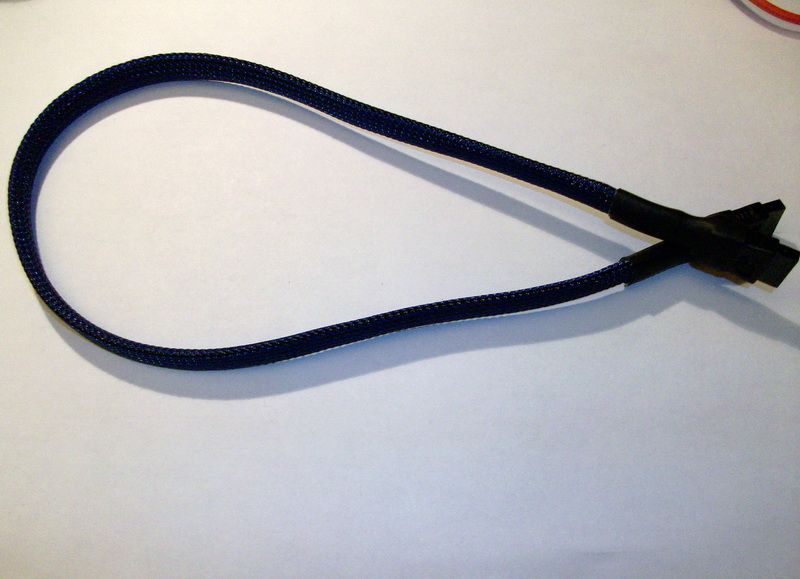

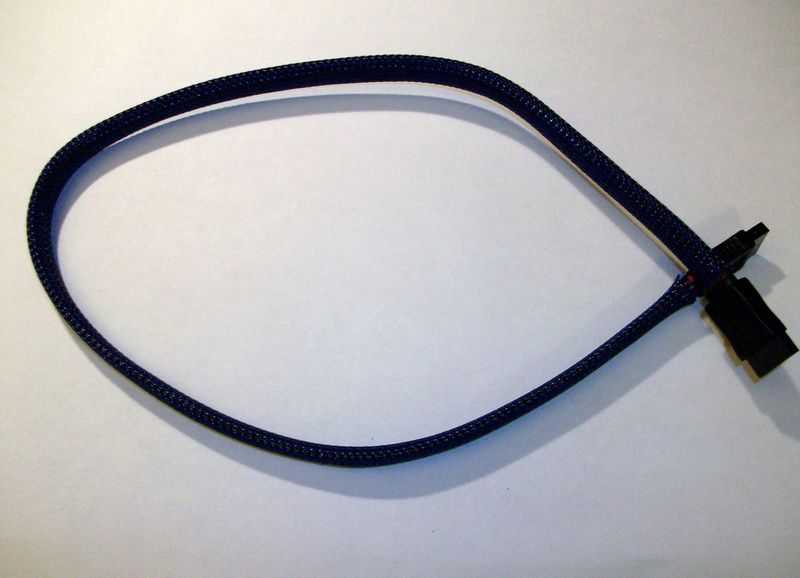

Κάνω το ίδιο για την άλλη μεριά και είναι έτοιμο το καλώδιο.

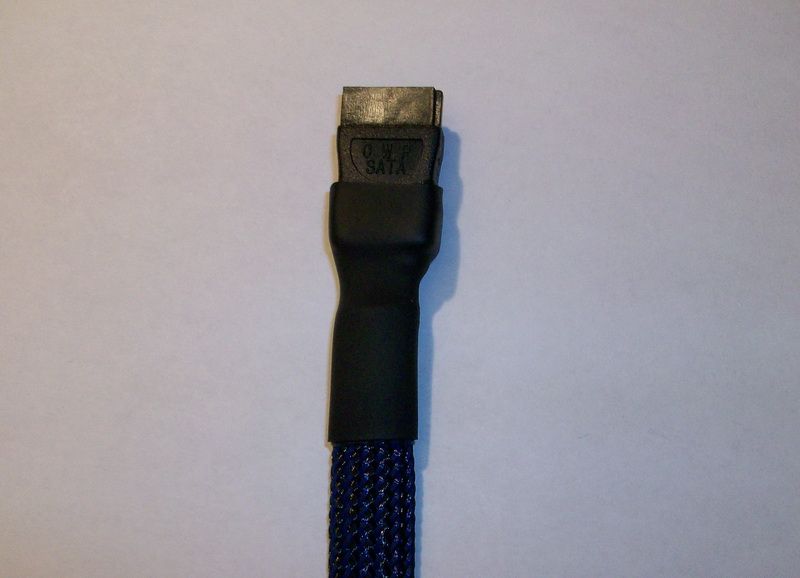

Δυο μικρά tips τώρα. Πρώτον χρησιμοποιώ heatshrink με εσωτερική επένδυση από κόλλα. Έτσι το heatshrink δεν φεύγει από το βύσμα του sata στο «βάλε - βγάλε» από την συσκευή. Ακόμα αν θέλω γωνιακό sata μπορώ μόλις ζεστάνω το heatshrink να το λυγίσω στην γωνία που θέλω όσο αυτό είναι ζεστό και εύκαμπτο. Το κρατώ εκεί μέχρι να κρυώσει και έτοιμο το γωνιακό sata.

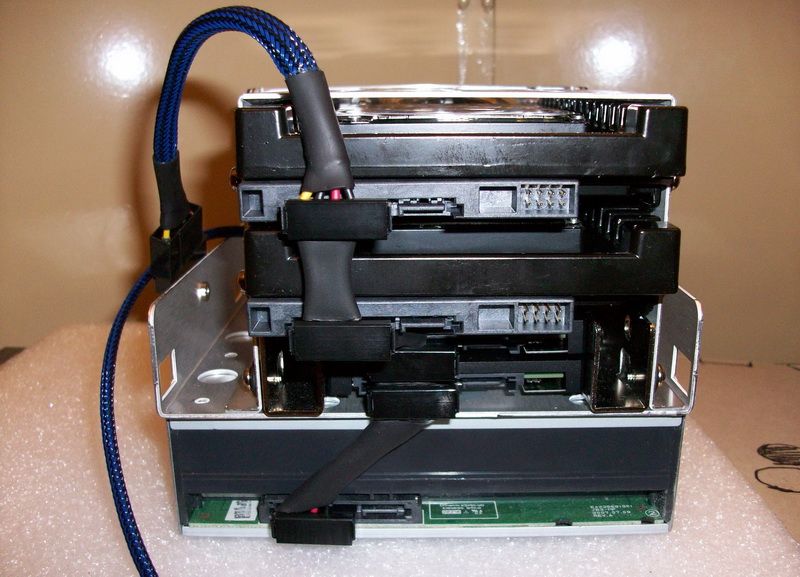

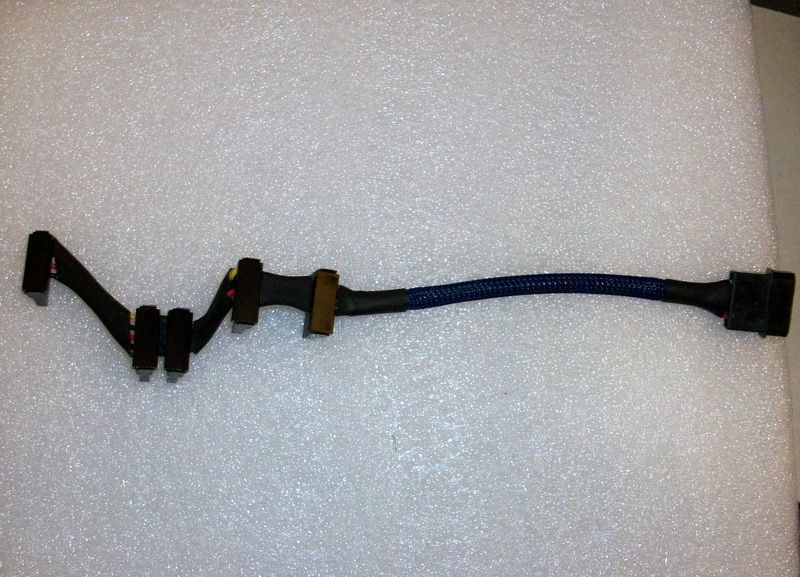

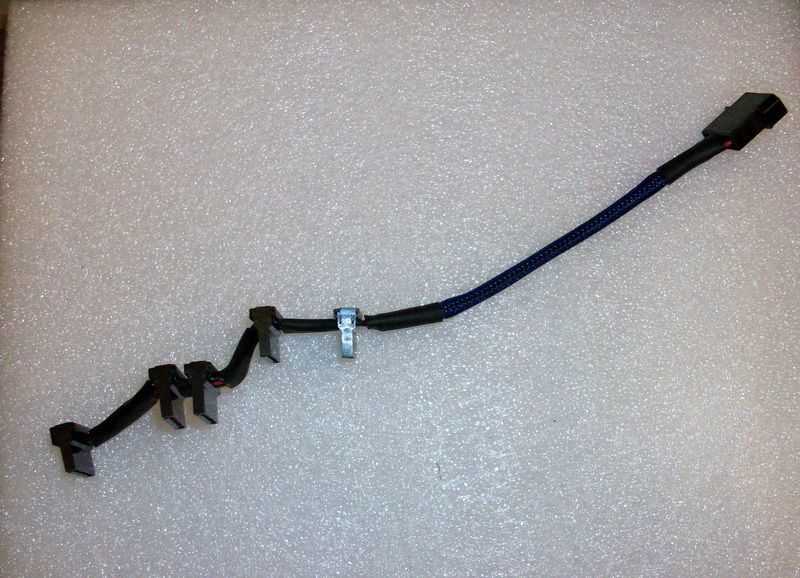

Τέλος έφτιαξα τα sata power καλώδια στο τρίτο HDD cage. Στο ίδιο καλώδιο θα συνδέεται και το Blu-ray.

Το καλώδιο αυτό έχει πολλές καμπές και ήταν πολύ πιο δύσκολο να γίνει από ότι τα προηγούμενα δυο που είχα παρουσιάσει σε προηγούμενο update. Η διαδικασία είναι η ίδια απλά αυτό ήταν πιο πολύπλοκο.

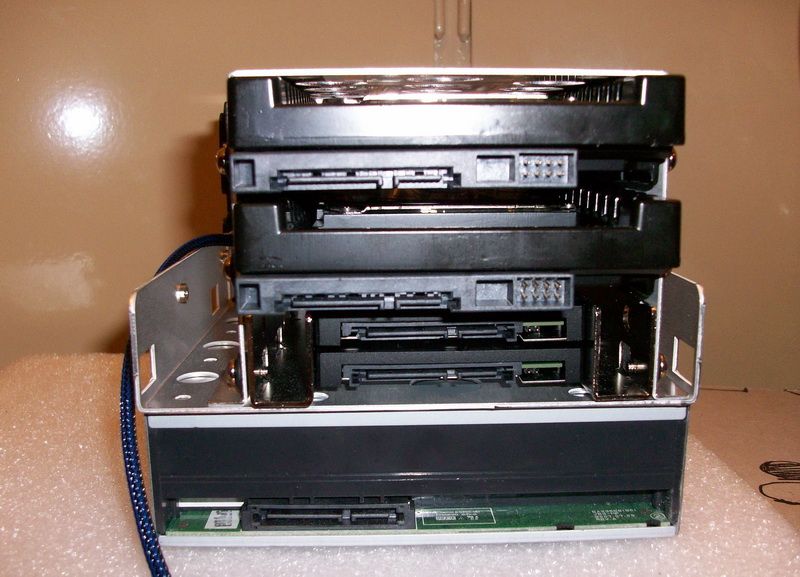

Ορίστε και τοποθετημένο στο cage.

Αυτά για τώρα. Stay tuned για την συνέχεια!

[Lakisss]

Λιγο τρελη η λεπτομερεια που θα σου πω, αλλα δοκιμασε το γιατι δειχνει πιο ομορφο (το εχω κανει).

Ντυσε με λεπτο μαυρο (χωρις κολλα) μακαρονι το καθε καλλωδιο μεμονωμενα (πριν το μεγαλο) , γιατι φαινονται τα χρωματα μεταξυ heatshrink και sata.

Βεβαια ειναι φυσικο να φαινονται γιατι εκει ''απλωνουν'' τα καλλωδια, αλλα μπορεις να το αποφυγεις.

[Daidalos]

Τρελη λεπτομερεια οπως ειπες και εσυ. Το σκεφτηκα και εγω αλλα χωρις παραθυρο στο κουτι και οτι εχω κανει υπερβολη ειναι. Πιο πολυ για το συμαζεμα γινεται οτι γινεται.

[Lakisss]

Εγω που ειμαι ''see through'' βλεπεις τι τραβαω.....

[Jason]

Άνοιξε και εσύ ένα παράθυρο.

Τόσο κόπο κανεις και θα το αφήσεις έτσι να είναι κλειστώ?

Σκέψου το!

[Daidalos]

Παράθυρο δεν θα μπει. Είναι άλλος ο σκοπός του project. Όπως έχω ξαναπεί με ενδιαφέρει κυρίως να κάνει σωστά την δουλειά του, δηλαδή να είναι ήσυχο και να ψύχονται επαρκώς όσα είναι μέσα. Μετά ότι γίνεται από αισθητικής άποψης είναι λόγο προσωπικής τρέλας. Θέλω το οπτικό αποτέλεσμα να είναι όσο καλύτερο γίνεται και ας μην το βλέπω από παράθυρο. Συν ότι ένα παράθυρο θα χαλούσε λίγο, λόγο πλέξυ, την ηχομόνωση που με τόσο κόπο έχω κάνει.

[kezm]

Δαίδαλε άψογος!!! Η πατέντα αυτή με τα sata είναι φοβερά πρακτική, καταχώρησε τα πνευματικά δικαιώματα πριν στα πάρει η Lian Li και τα προσφέρει default με το expansion kit της. :bigsmile:

[sstav]

δεν είναι πατέντα κανενός....στο milliondollars όλοι έτσι τα κάνουν..

συγχαρητήρια και από μένα...το δικό μου όταν είχα προσπαθήσει το παράτησα ..... δεν το ολοκλήρωσα όπωε ήθελα (by the way η ACRyan εχει τα αθλιοαθλιότερα sleeving και θερμοσυστελλόμενα)...εσύ από που τα προμηθεύτηκες;;

[Daidalos]

Φυσικα και δεν ειναι δικη μου "πατεντα" τα sata! Δεν θυμαμε που το ειχα δει πρωτη φορα.

To braid και heatshrink ειναι απο ChilledPC.co.uk, πολυ καλης ποιοτητας και σε αρκετα καλη τιμη.

[Candyman]

Αν και το thread είναι ανοιχτό μέρες, μερικοί είμαστε καμμένοι και το είδαμε τώρα (για μένα λέω).

@Daidalos: Εκπληκτικά προσεγμένη δουλειά (μερικές φορές δεν είναι το εφφέ το ζήτούμενο, αλλά η ποιότητα). Είμαι σίγουρος πως έχεις ξοδέψει ένα αρκετά σεβαστό ποσό για το μηχάνημα, αλλά φαντάζομαι δεν σε απασχολεί αυτό! Είναι πάντως από τις πιο ποιοτικές μόντες που έχω δει, κυρίως γιατί δεν φτιάχνεται για να "ψαρώσει" κόσμο αλλά για συγκεκριμένο σκοπό (ησυχία, ψύξη).

Πραγματικά εντυπωσιακό man, μπράβο!

[Daidalos]

Ευχαριστω πολυ Candyman και ας αργησες. Πιστευω πως εχεις πιασει ακριβως την ουσια του project.

[tzitzibp1416003393]

το thread συνεχίζεται με αμείωτο ενδιαφέρον!

αν και ο χρόνος, τωρα τελευταια, είναι ελάχιστος, μία σταση την ημέρα την κάνω!

[Daidalos]

Το σημερινό update θα καλύψει την πρόοδο των 2 τελευταίων ημερών.

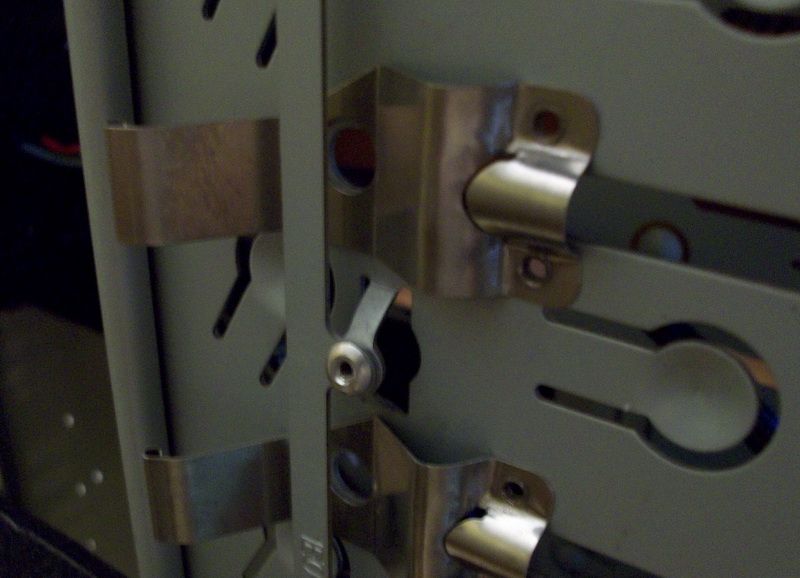

Αρχικά γίνανε κάποιες μικρό-αλλαγές στο κουτί. Στις θέσεις των 5,25”συσκευών υπήρχε ένα σύστημα γρήγορης τοποθέτησης- αλλαγής.

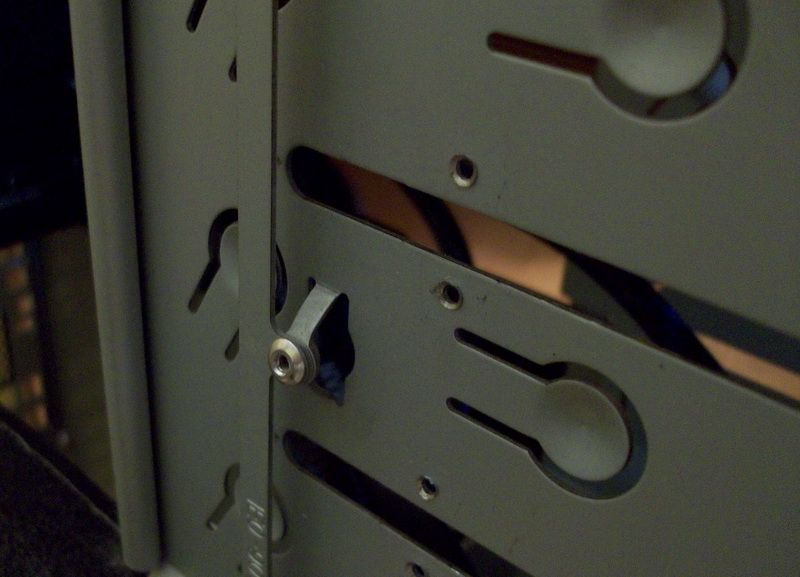

Αυτό καταργήθηκε για να μειωθούν οι κραδασμοί. Στην θέση του θα χρησιμοποιηθούν βίδες με ροδέλα σιλικόνης.

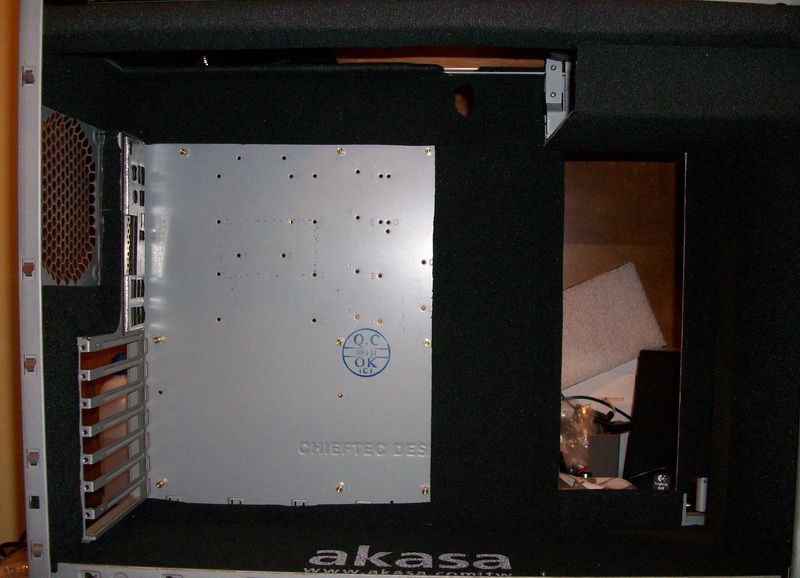

Στην συνέχεια έβγαλα την ηχομόνωση στον χώρο της μητρικής και την αντικατέστησα με καινούργια. Είχα κάνει κάποια λάθη κατά την πρώτη τοποθέτηση που με ενοχλούσαν.

Σειρά είχαν μερικές αλλαγές στην μητρική. Αντικαταστάθηκε η ψήκτρα που είχα βάλει στο Southbridge με μια Thermalright IFX-05. Η αλλαγή έγινε γιατί αυτή που είχα βάλει δεν ήξερα τι απόδοση θα είχε και δεν ήθελα να βάλω και άλλο ανεμιστηράκι για να την βοηθήσω.

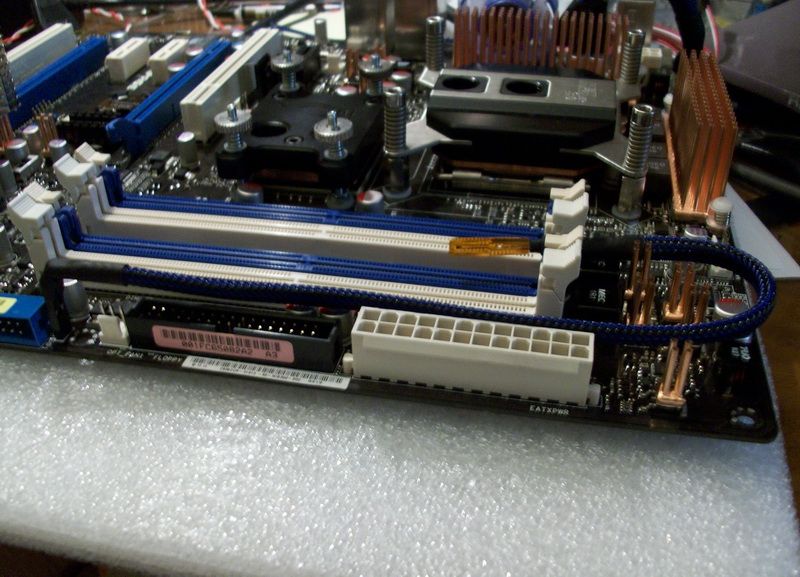

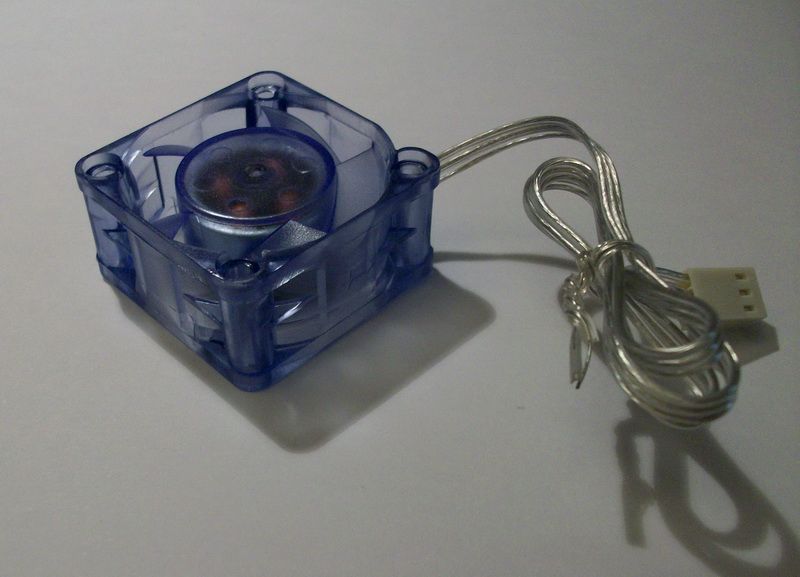

Στη θέση μου θα μπει το μονό ψυγείο εμποδίζει την ροή αέρα προς την μία εκ των δύο mosfet heatsinks. Έτσι αγόρασα ένα ανεμιστηράκι 4cm της Akasa.

Με χρήση ταινίας διπλής όψης πάχους 2mm(για μείωση κραδασμών) προσάρμοσα τον ανεμιστήρα πάνω στην μητρική. Στην θέση όπου μπήκε το backpanel έχει τρύπες για το stock σύστημα ψύξης οπότε θα γίνεται σωστή εξαέρωση. Η άλλη ψήκτρα βρίσκεται σε θέση που δεν έχει πρόβλημα με την ροή αέρα.

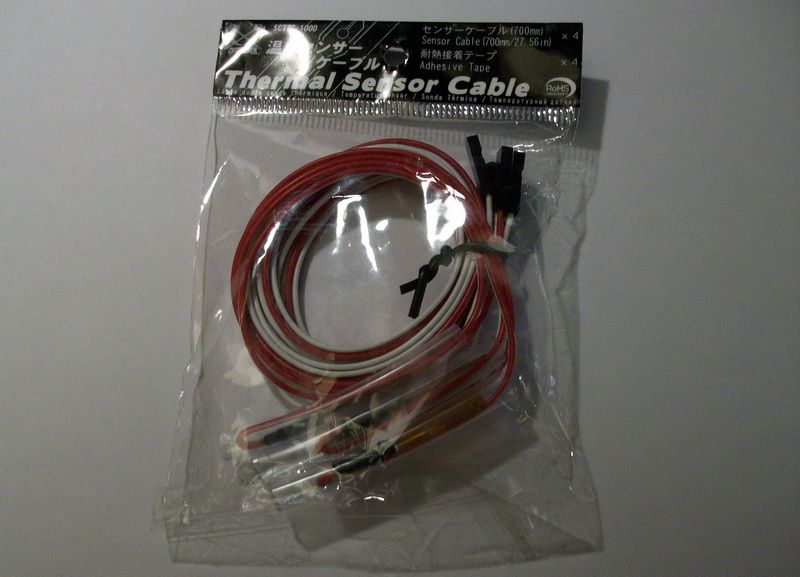

Η μητρική παρέχει την δυνατότητα σύνδεσης 3 αισθητήρων για την παρακολούθηση θερμοκρασιών. Ακόμα μέσω bios μπορεί να ελέγχει 3 ανεμιστήρες ανάλογο με την θερμοκρασία που δείχνει ο αισθητήρας που τους αντιστοιχεί. Είχα αγοράσει λοιπόν ένα σετ αισθητήρες θερμοκρασίας (temp sensors) από την scythe για να εκμεταλλευτώ αυτή την δυνατότητα της μητρικής.

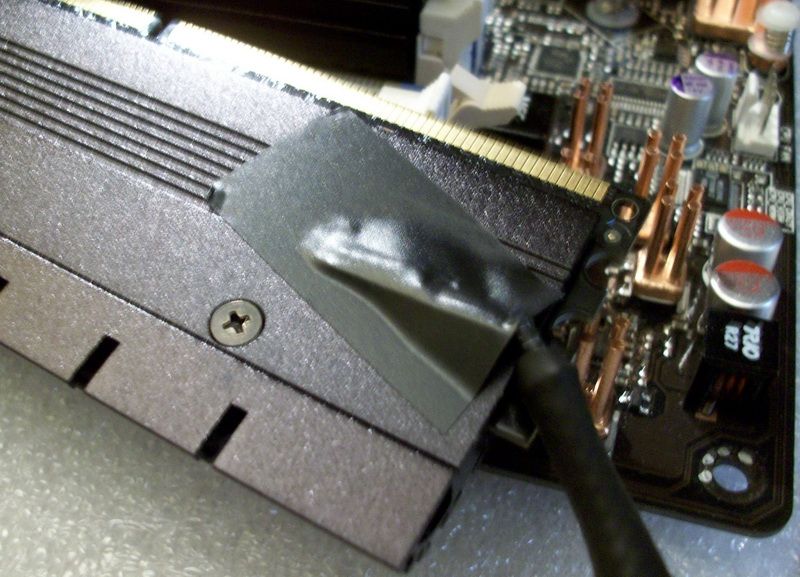

Ο πρώτος αισθητήρας μπήκε στις RAM.

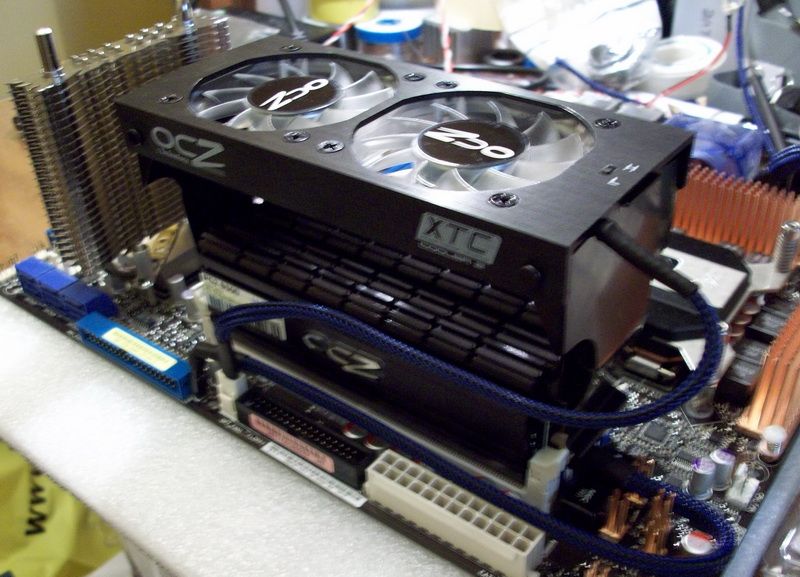

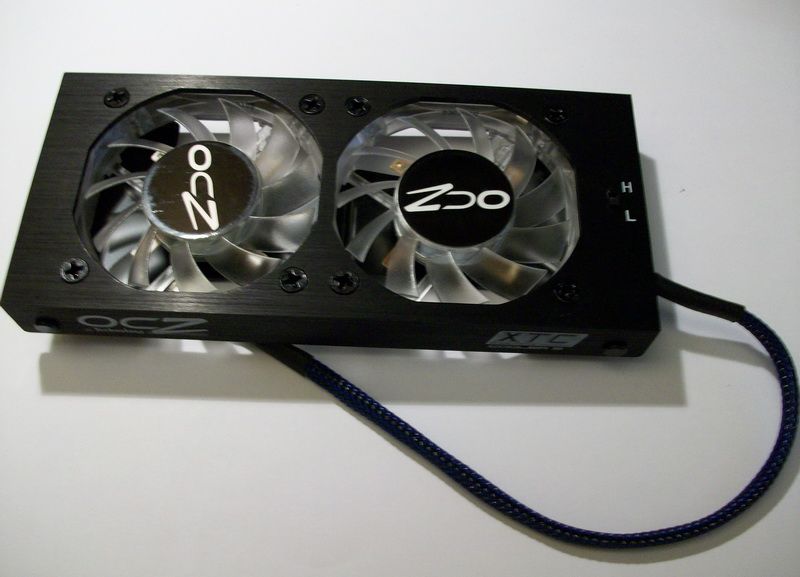

Με την βοήθεια του θα ελέγχω το OCZ XTC rev2 που θα τις ψύχει.

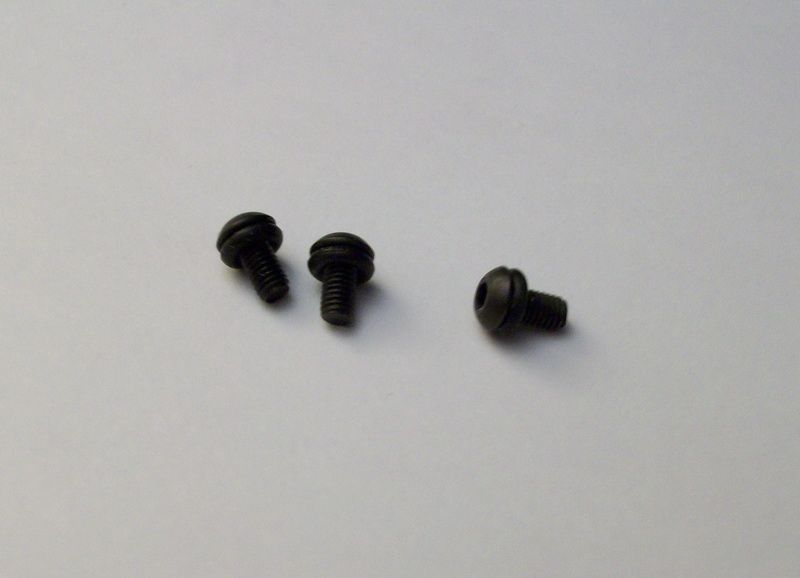

Έφτασε η ώρα να μπει η μητρική στο κουτί. Μια μικρή λεπτομέρεια, οι βίδες που θα στηρίξουν την μητρική είναι μαύρες άλλεν με λαστιχένιες ροδέλες.

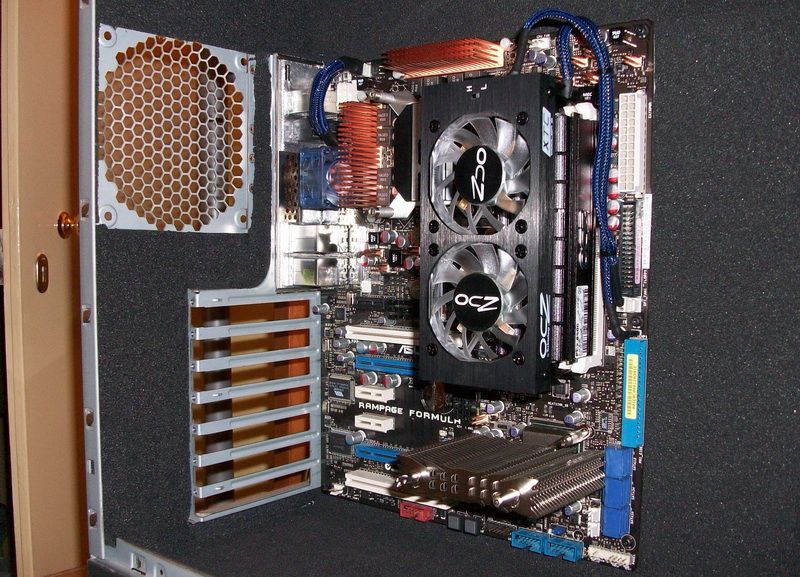

Η μητρική τοποθετημένη στο κουτί.

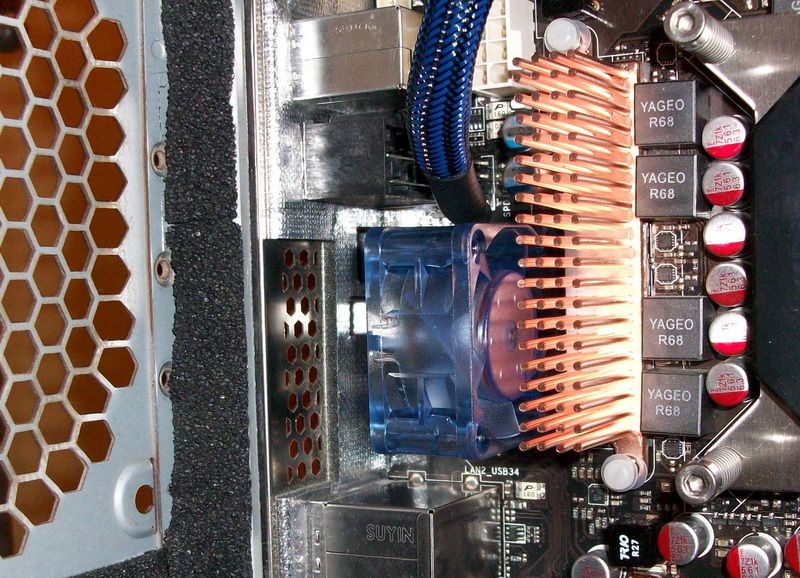

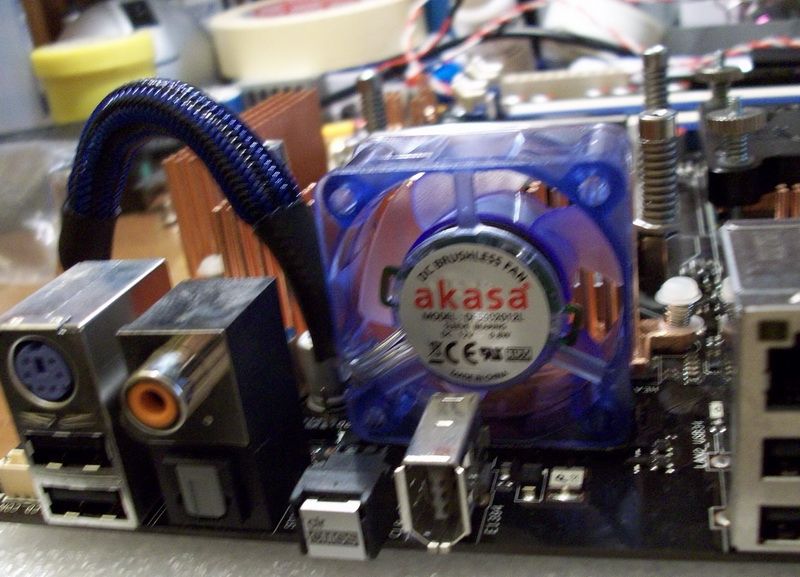

Εδώ βλέπουμε των 4cm ανεμιστήρα και τις τρύπες εξαγωγής που ανέφερα πριν.

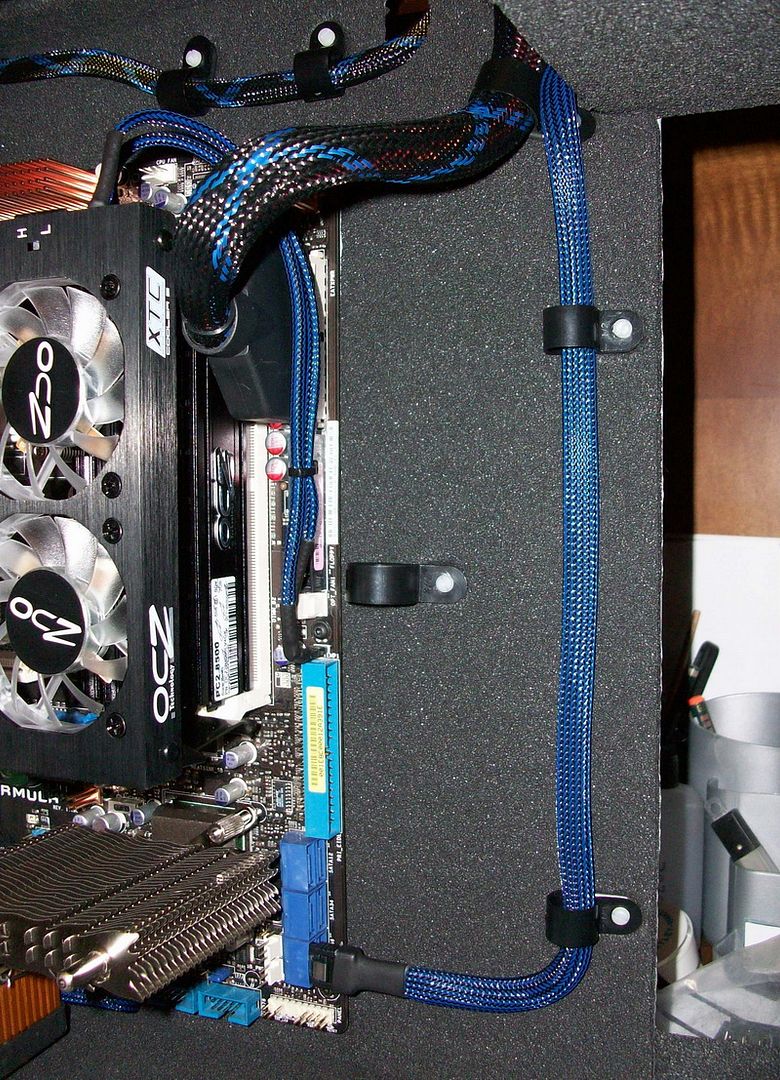

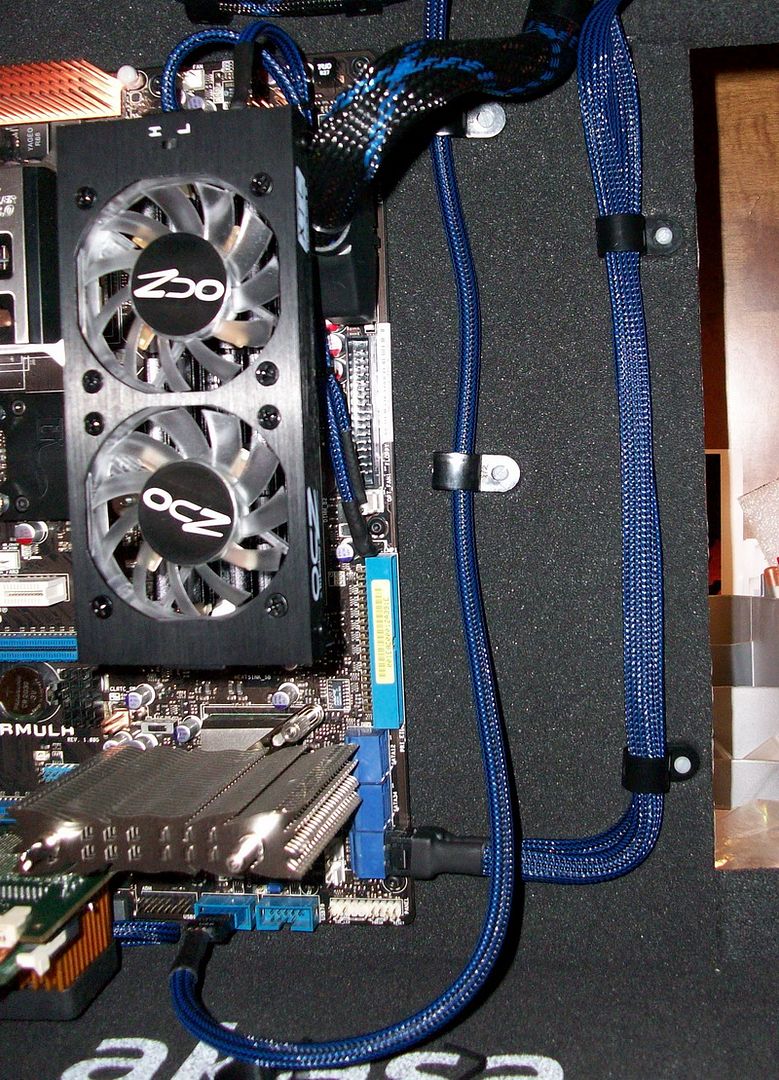

Ένα πρόβλημα που έχει το κουτί αυτό είναι ο περιορισμένος χώρος πίσω από την μητρική. Μετά και από το ντύσιμο του πλαϊνού με ηχομονωτικό είναι απλά αδύνατο να μπουν καλώδια εκεί πίσω. Έτσι για τα sata καλώδια θα φτιάξω δύο “κανάλια” από τα οποία θα περνάνε για να μείνουν μαζεμένα. Το κουτί όπως έχω εξηγήσει θα έχει εισαγωγή αέρα από το πλαϊνό οπότε τα καλώδια εκεί δεν επηρεάζουν την ροή του αέρα. Ορίστε Φώτο από τις δοκιμές που έκανα για τα κανάλια. Είναι ακόμα υπό κατασκευή και έχουν δουλεία ακόμα μέχρι να ολοκληρωθούν. Αλλά μπορείτε να πάρετε μια ιδέα για το πώς θα δείχνουν.

Οι επόμενες μέρες θα έχουν αρκετό ενδιαφέρον μια και επιτέλους ξεκινά η συναρμολόγηση και το Project Leviathan αρχίζει να παίρνει μορφή. :dance3:

Αυτά για τώρα. Stay tuned για την συνέχεια.

[sebastian]

Leviathan Awaken !

[bourlas1416003173]

amazing project!

[Candyman]

This is out of this world baby!

Το κοίταγα και σκεφτόμουν ότι η τελειότητα της κατασκευής πλησιάζει τα όρια της.. ψυχοπάθειας. Δώσε Δαίδαλε!!!!

[junior-21-]

ωραία πατέντα αυτή με τα κανάλια! Θα βγει πολύ καλό, μην αγχώνεσαι!

συνέχισε έτσι man

off topic: οι blade οι ocz καλές?

[Daidalos]

off topic: οι blade οι ocz καλές?

Θα δουμε τι αξιζουν οταν δουλεψουν στο μηχανημα. Ειναι ολοκαινουργιες!

[tzitzibp1416003393]

Θα δουμε τι αξιζουν οταν δουλεψουν στο μηχανημα. Ειναι ολοκαινουργιες!

Τα reviews παντως λένε καλά λόγια....

Γενικά οι OCZ είναι αξιόπιστες (από προσωπική εμπειρία), αλλά το OC απαιτεί προσεκτικές κινήσεις για επιθυμητο αποτέλεσμα.
