Πλήρες κύκλωμα ενισχυτή τάσης

[deninho]

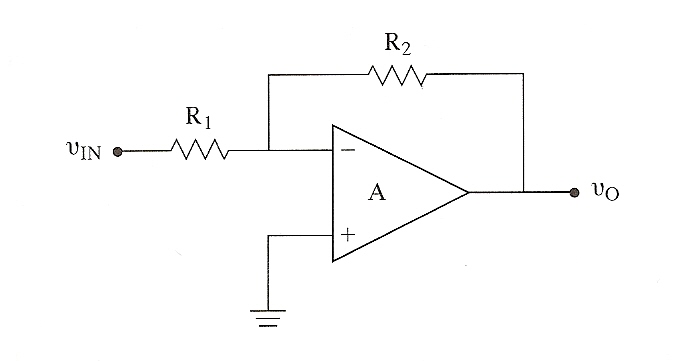

με αναστροφή και με τη χρήση τελεστικού ενισχυτή. Είναι αυτό που φαίνεται στην εικόνα παρακάτω, ή χρειάζομαι και κάτι άλλο;

[gns]

an den kano lathos afto ine. alla kalitera na sou pi kapios pou ta thimate kalitera

ps signomi gia ta greeklish

[RootX]

Αυτό που δείχνεις είναι.

[deninho]

Ευχαριστώ πολύ για την άμεση απάντηση

[Dr.Paneas]

τι εννοεις με αναστροφη ;

[gns]

Με αναστροφη εννοει το positive-negative feedback και ειναι το κομματι που συνδεει το τελος του op-amp με την "αρνητικη" εισοδο αυτο με την αντισταση Rf

[deninho]

αυτό που είπε ο gns δεν το πολυκατάλαβα (), οπότε θα πω κι εγώ, και συγχωρέστε με αν λέμε το ίδιο

Με αναστροφή, είναι ο ενισχυτής που η τάση εισόδου και η τάση εξόδου έχουν διαφορά φάσης 180 μοίρες

Η απορία μου, βασικά, πήγαινε στο αν αυτό το σχήμα που παρέθεσα θεωρείται πλήρες ή χρειάζεται να σχεδιάσω πηγές κλπ

[Dr.Paneas]

Με αναστροφη εννοει το positive-negative feedback και ειναι το κομματι που συνδεει το τελος του op-amp με την "αρνητικη" εισοδο αυτο με την αντισταση Rf

αυτο εχει να κανει με τον τυπο του τρανζιστορ (αν ειναι NPN ή PNP ) ;

[Jaco]

deninho, ο ενισχυτής του σχήματος είναι και inverter, δηλαδή η έξοδος έχει διαφορά φάσης 180 μοίρες από την είσοδο... δεν ξέρω τι θες να κάνεις, αλλά υπάρχουν και οι non-inverting opamp ενισχυτές, που η είσοδος-έξοδος να είναι σε φάση... επίσης ο δεύτερος έχει λόγο (Vo/Vi)=(1 + Rf/R) δηλαδή μεγαλύτερη ενίσχυση από τον πρώτο...

Εδιτ: Η texas instruments έχει διάφορα notes στα ηλεκτρονικά, όπως αυτό για τους τελεστικούς...

[deninho]

Jaco, ευχαριστώ για τις πληροφορίες Δεν είχα να κάνω κάτι, πέρα από το να διαβάσω για το μάθημα της Ηλεκτρονικής, και δεν ήξερα αν αυτό ήταν το πλήρες κύκλωμα, ή όχι

[Dr.Paneas]

οχι δεν ειναι το πληρες. Θα πρεπει να προστεθουν πυκνωτες και αλλες αντιστασεις για λειτουργία τοσο DC όσο και AC.

[deninho]

too late my friend

[deninho]

Για να μην ανοίξω άλλο θέμα, με ερωτήσεις σχετικά με ηλεκτρονική:

Έχουμε 2 χαμηλοπερατά φίλτρα (low pass filters ελληνιστί), και μετράμε από τα 10Hz ως τα 5kHz με διάφορα βήματα την τάση εξόδου (η τάση εισόδου σταθερή 1v) Φτιάχνουμε τα διάγραμμα Bode, και εν τέλει έχουμε να υπολογίσουμε το ρυθμό μείωσης του πλάτους εξόδου στις συχνότητες αποκοπής σε dB/οκτάβα και σε dB/δεκάδα. Τι εννοεί "στις συχνότητες αποκοπής"? Ως αρχική f θεωρώ τη συχνότητα αποκοπής ή κάτι άλλο;

[Jaco]

H συχνότητα αποκοπής, είναι η συχνότητα στην οποία η απόσβεση είναι -3db...

Οπότε από εκείνη την συχνότητα πχ. 1000Hz (στην οποία το πλάτος έχει μειωθεί 3db) μέχρι τα 2000Hz (μια οκτάβα) υπολογίζεις την κλίση σε db/oct και από 1000Ηz μέχρι 10ΚHz υπολογίζεις την κλίση σε db/dec...

[deninho]

Οπότε από εκείνη την συχνότητα πχ. 1000Hz (στην οποία το πλάτος έχει μειωθεί 3db) μέχρι τα 2000Hz (μια οκτάβα) υπολογίζεις την κλίση σε db/oct και από 1000Ηz μέχρι 10ΚHz υπολογίζεις την κλίση σε db/dec...

Ωραίος Jaco Αυτό είχα κατά νου

Αν έχω βρει ότι έχω cutoff frequency στα 1500Hz (-3dB), και στα 3000Hz έχω -6,2dB, τότε η μείωση είναι -3,2dB/oct?
