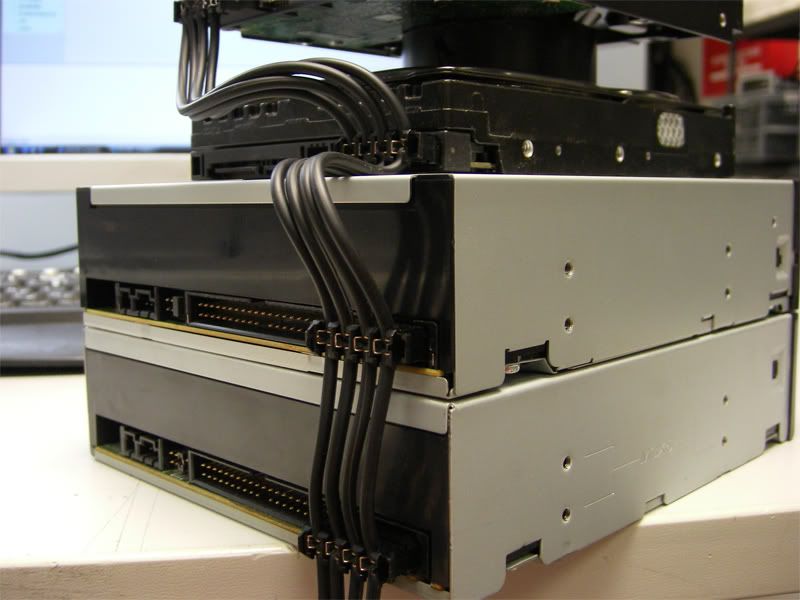

Michalis761416003192 Δημοσιεύτηκε Μάϊος 17, 2008 #1 Κοινοποίηση Δημοσιεύτηκε Μάϊος 17, 2008 Teaser Photo Δεύτερο teaser (Δεύτερη φάση) Μείνετε συντονισμένοι... Link to comment Share on other sites More sharing options...

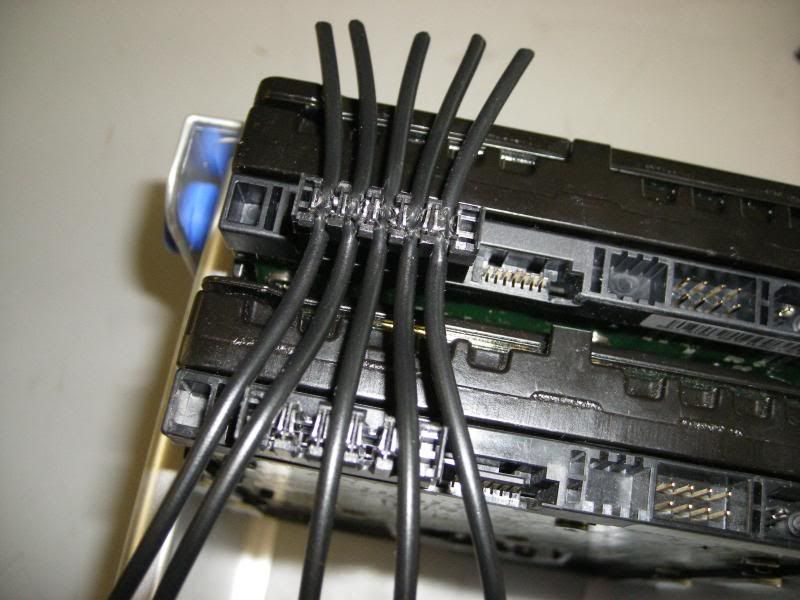

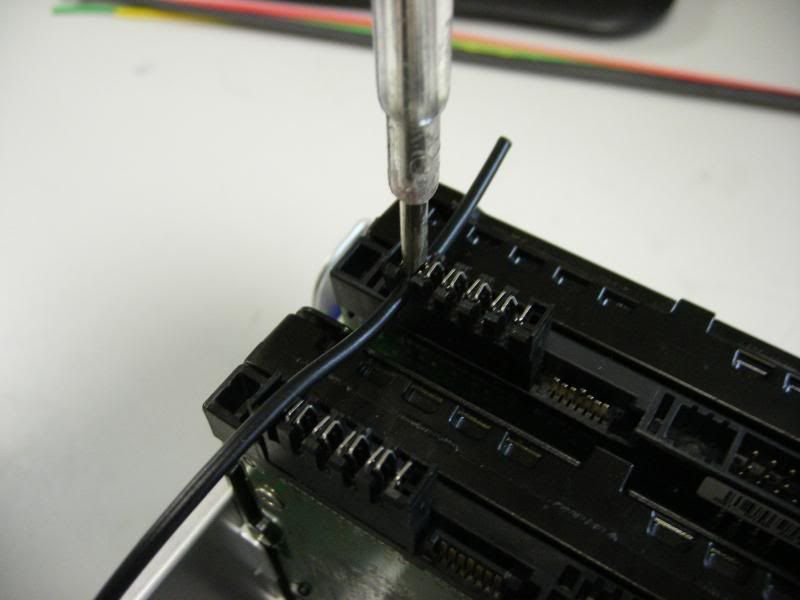

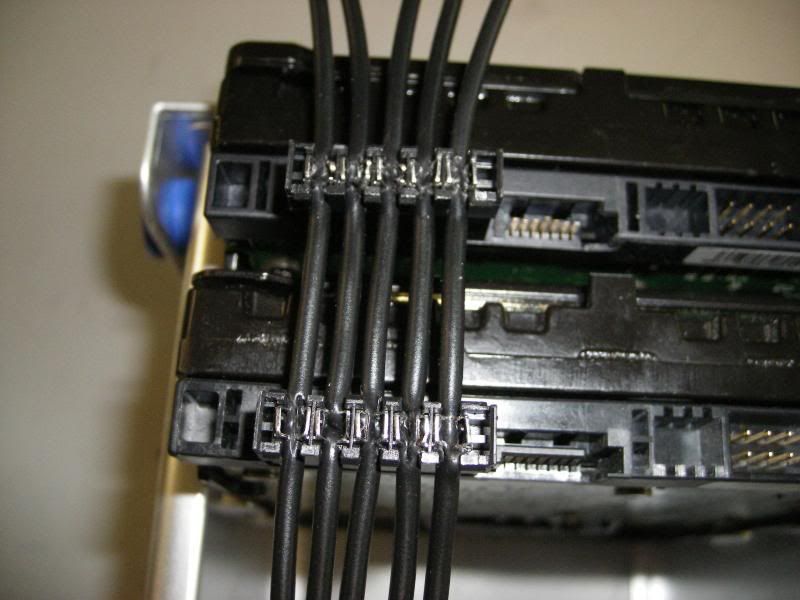

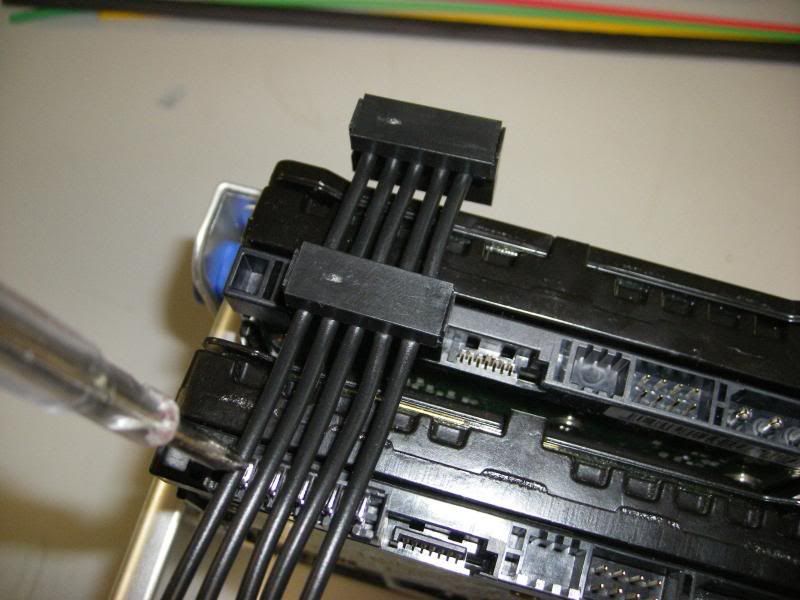

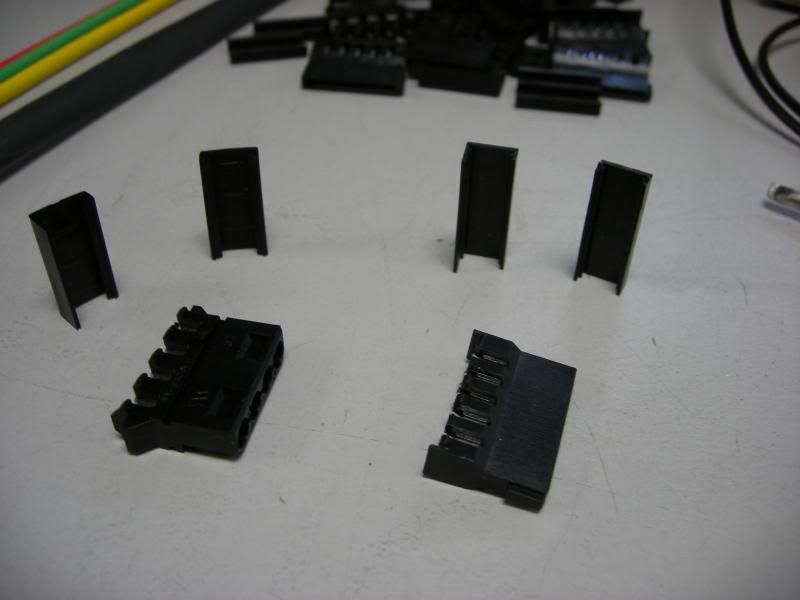

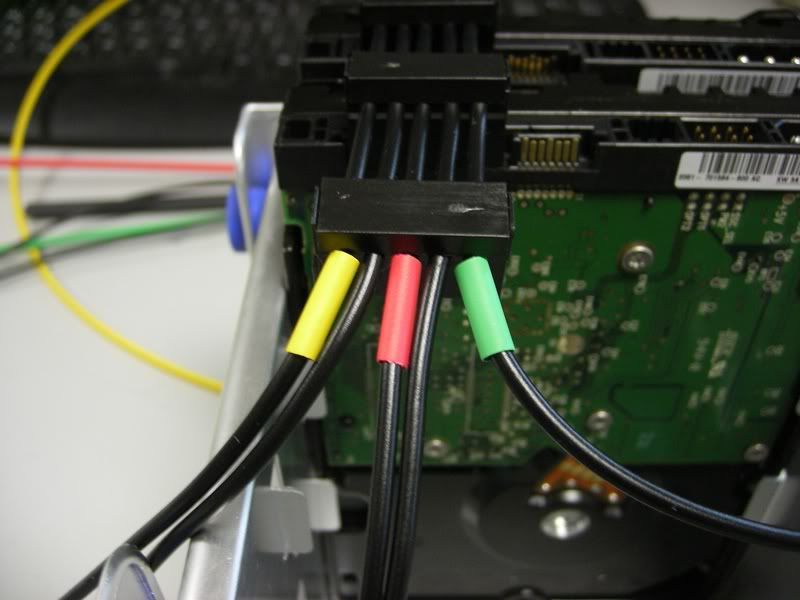

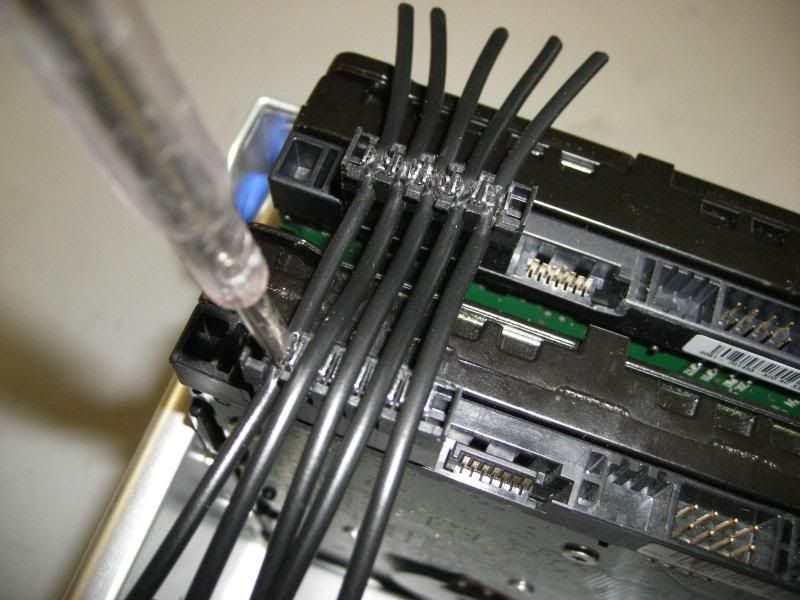

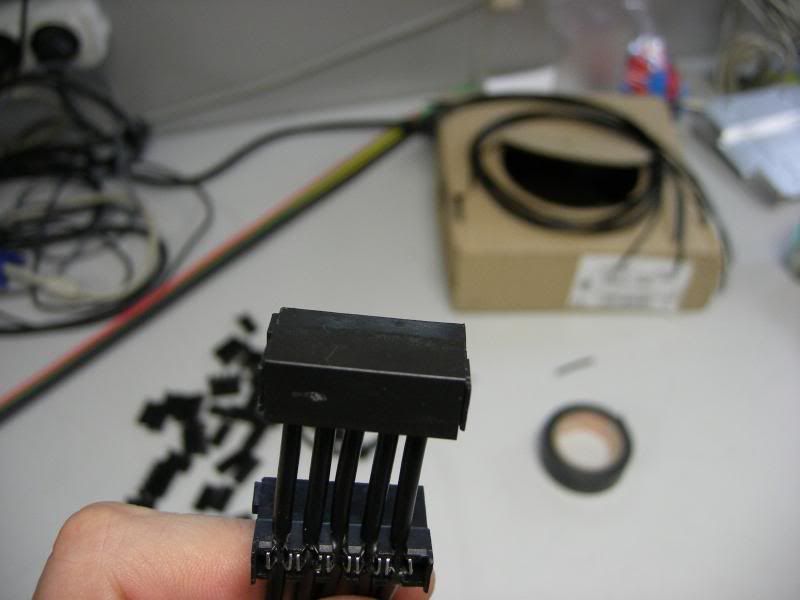

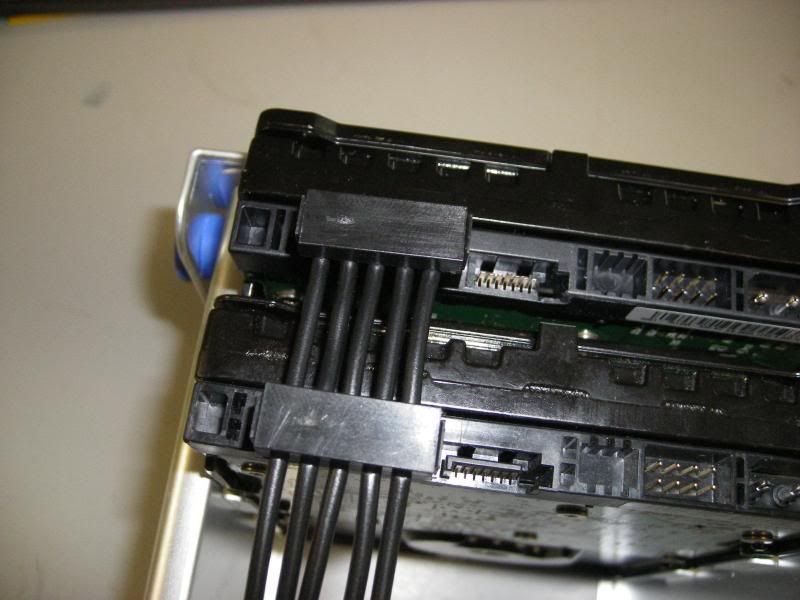

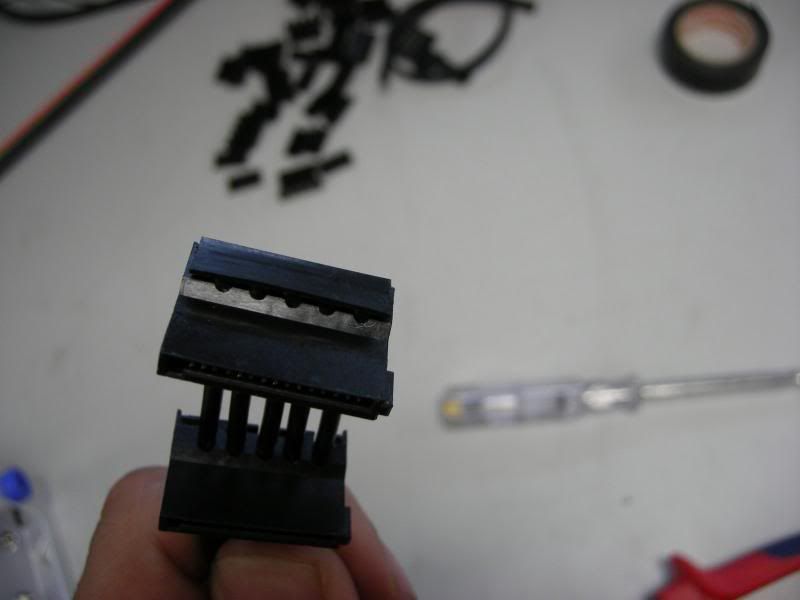

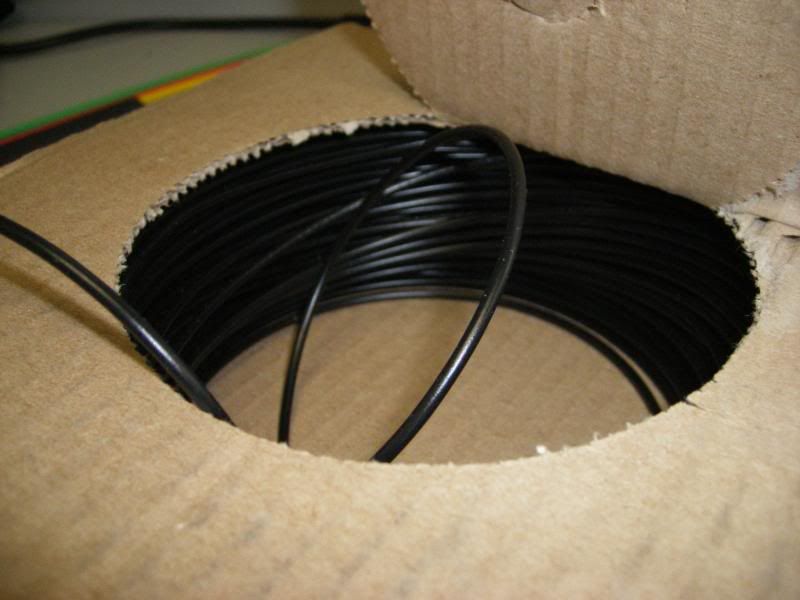

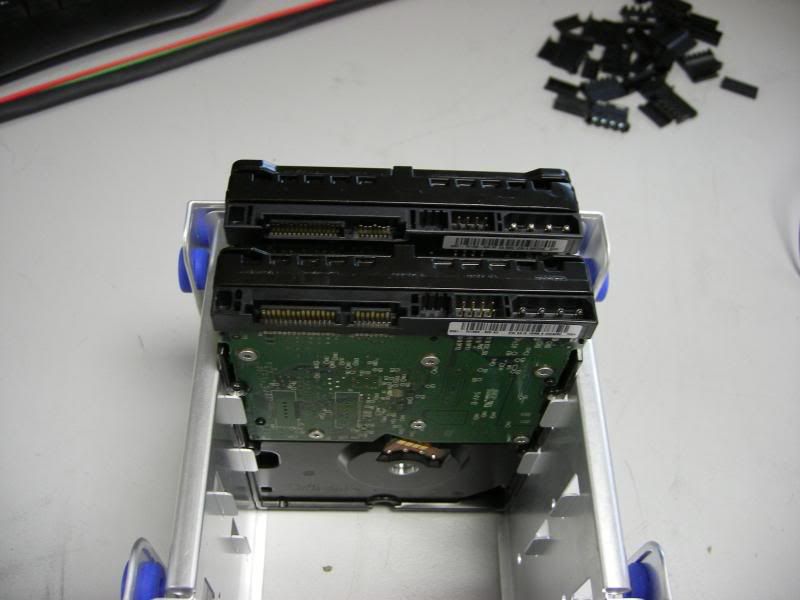

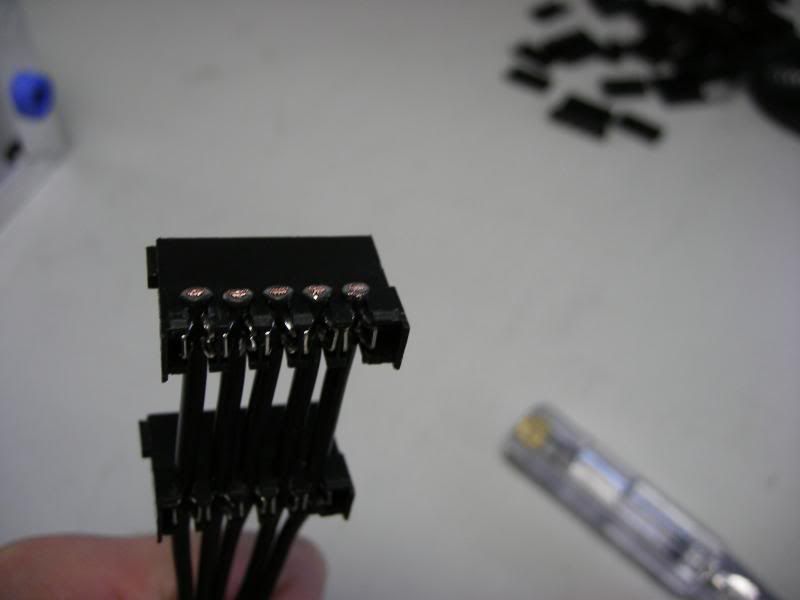

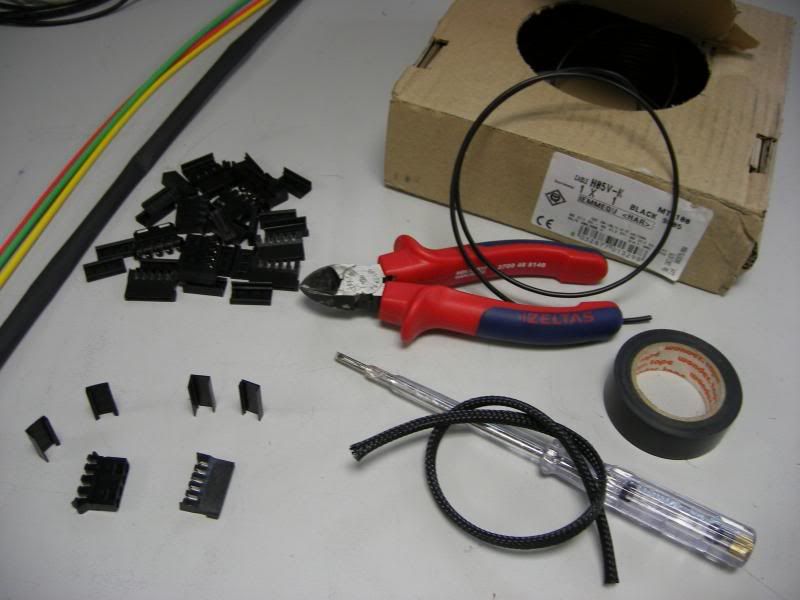

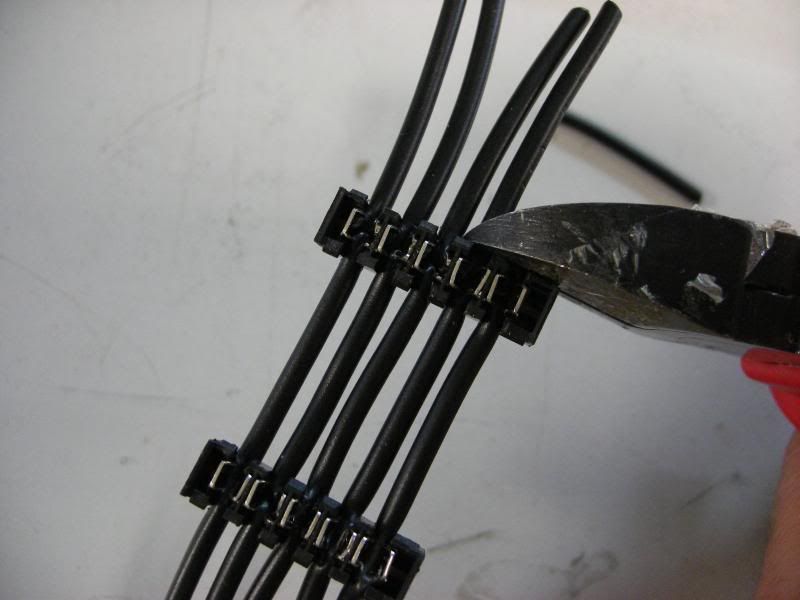

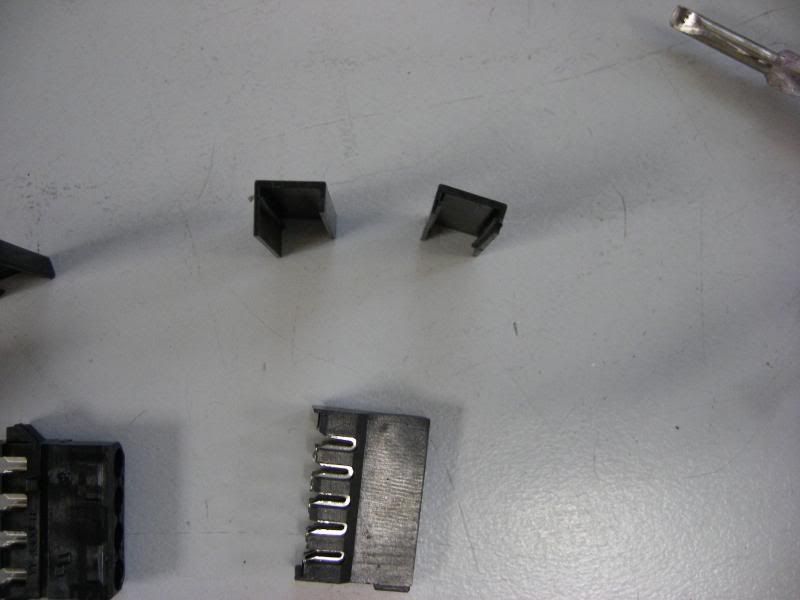

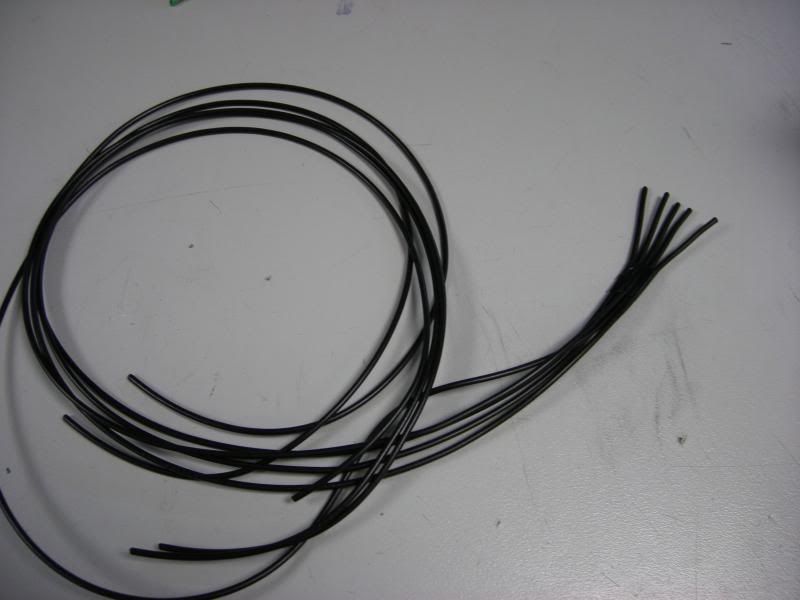

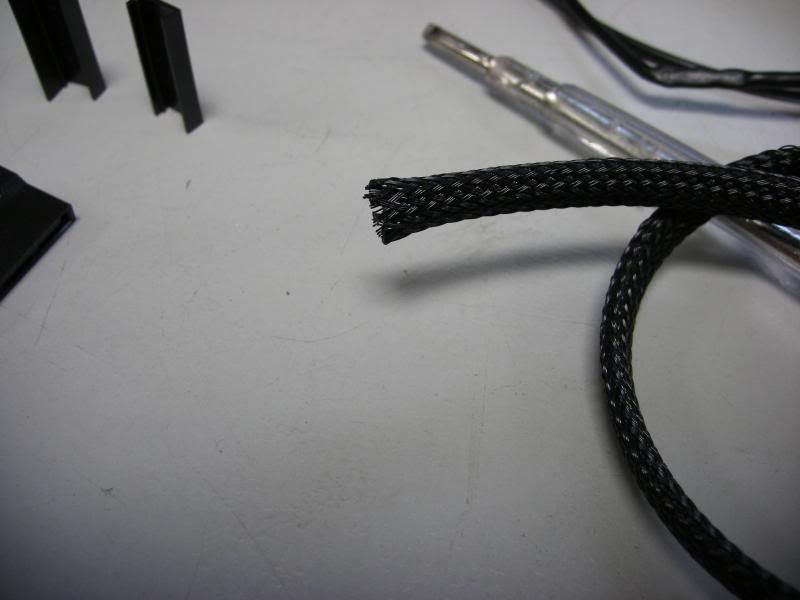

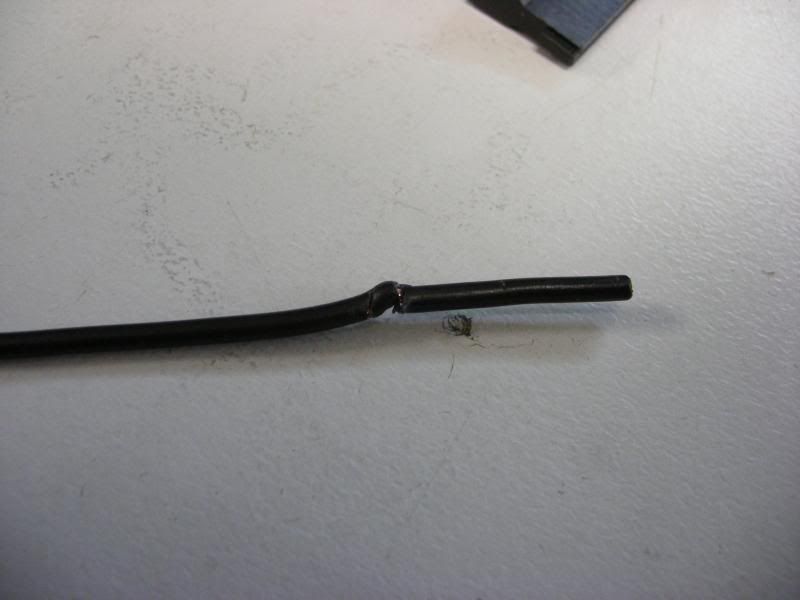

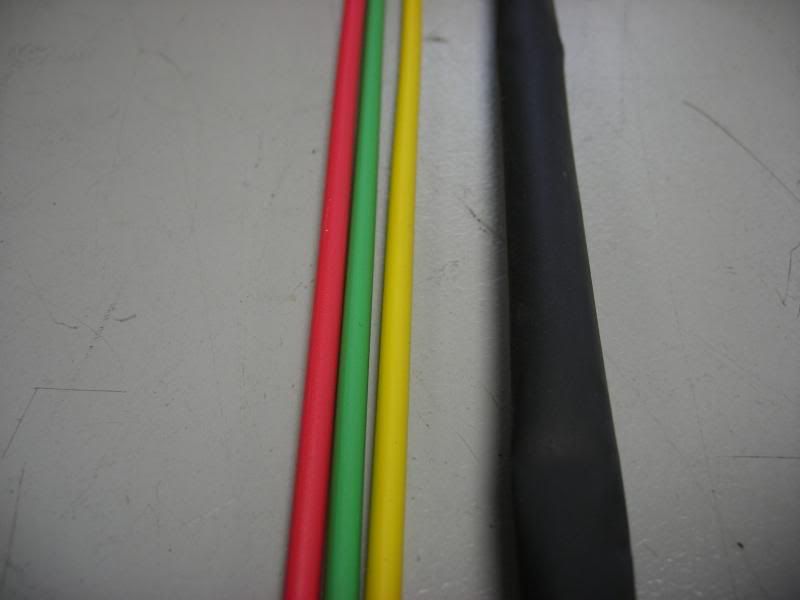

Michalis761416003192 Μάϊος 17, 2008 Author #2 Κοινοποίηση Μάϊος 17, 2008 ΠΡΟΣΟΧΗ!!! Ακολουθείστε τις παρακάτω οδηγίες με δική σας ευθύνη. Για οποιαδήποτε βλάβη προκληθεί σε τροφοδοτικό, δίσκους/ συσκευές κ.α. είστε υπεύθυνοι εσείς και μόνο εσείς. Εγώ είμαι στην διάθεσή σας για οποιαδήποτε ερώτηση, απορία. Επειδή το είχα υποσχεθεί για σήμερα, ακολουθεί ο οδηγός (υπομονή μέχρι να ολοκληρωθεί) Γενική άποψη των υλικών που θα χρειαστούν: Τα T-Sata και τα Τ-Molex της AC Ryan Λίγα μέτρα καλώδιο Μάυρο για stealth look. ΠΡΟΣΟΧΗ Το καλώδιο δεν πρέπει να είναι με περίβλημα σιλικόνης. Δεν κόβεται σωστά από τα μαχαίρια και επιπλέον το περίβλημα σιλικόνης είναι τόσο μαλακό, που δεν θα συγκρατεί το καλώδιο και τα molex στην θέση τους. Sleeving (επίσης μαύρο) Θερμομακαρόνια διαφορετικών χρωμάτων για σημάδεμα των καλωδίων. Σίγουρα θα χρειαστεί κόκκινο και κίτρινο. Άποψη καλωδίου μετά την "περιποίηση" από τα "μαχαίρια" των molex. Πάνω αριστερά είναι η "τερματική πλάτη". Μπαίνει στο τελευταίο molex για να καλύψει πλήρως τα κομμένα καλώδια. Πάνω δεξιά η "ενδιάμεση". Χρησιμοποιείται για καλύψει τα μαχαίρια, αφήνοντας τα καλώδια να συνεχίσουν πάνω ή κάτω. Ας αρχίσουμε με το καλώδιο των δίσκων Σε περίπτωση που το κουτί σας έχει cage όπως εδώ (από Cosmos S), το αφαιρείτε το και κάνετε την δουλεία σας έξω από το κουτί. Διαφορετικά αδειάζεται τελείως το κουτί από hardware και δουλεύετε μόνο με τις συσκευές πάνω στο κουτί. Αυξάνεται ο βαθμός δυσκολίας του εγχειρήματος. Τοποθετούμε τα Τ-Sata στους δίσκους Κόβουμε 5 καλώδια μήκους τουλάχιστον 1 & 1/2 φορές την απόσταση των συσκευών από το τροφοδοτικό. Χρησιμοποιώντας ένα δοκιμαστικό κατσαβίδι, σπρώχνουμε το καλώδιο μέχρι τέρμα, ώστε να κοπεί από τα μαχαίρια. Προσοχή, το δοκιμαστικό να μην είναι πολύ αιχμηρό και "πληγώσει" το καλώδιο. Θέλουμε τα μαχαίρια να κόβουν το καλώδιο και όχι το κατσαβίδι. Επαναλαμβάνουμε για τα υπόλοιπα καλώδια και συνεχίζουμε στο επόμενο T-Sata Κόβουμε σύριζα με τον κόφτη τα καλώδια του πρώτου Τ-Sata. ΠΡΟΣΟΧΗ Στην συγκεκριμένη περίπτωση του Cosmos S, που το τροφοδοτικό είναι κάτω, τα καλώδια καταλήγουν κάτω. Σε περίπτωση που το case σας (το πιθανότερο) έχει το τροφοδοτικό πάνω, ακολουθείτε την αντίθετη φορά. Αφήνεται επιπλέον καλώδιο προς τα πάνω. Τοποθετούμε τη τερματική πλάτη... Και την ενδιάμεση πλάτη Μετακινούμε το καλώδιο που ήδη φτιάξαμε, μία θέση πάνω και συνεχίζουμε ώστε να δημιουργηθούν αναμονές ρεύματος για επιπλέον δίσκους. Έτσι μπορείτε να βάλετε τους δίσκους σε όποια θέση θέλετε μέσα στο cage, πχ. για καλύτερο εξαερισμό ή να προσθέσετε ανά πάσα στιγμή επιπλέον δίσκους, έχοντας έτοιμη την τροφοδοσία. "Σημαδεύουμε" με θερμοσυστελώμενο. Κίτρινο & Μαύρο = +12V & Γείωση / Κόκκινο & Μαύρο = +5V & Γείωση / Πράσινο (Πορτοκαλί) = +3.3V Συνεχίζεται... Link to comment Share on other sites More sharing options...
webhunter Μάϊος 17, 2008 #3 Κοινοποίηση Μάϊος 17, 2008 Καλή φάση και θα βολέψει σίγουρα αρκετούς. Άσε που θα μπορείς να διακλαδώσεις οποιαδήποτε γραμμή θες, όπου θες. Link to comment Share on other sites More sharing options...
Melkon Μάϊος 17, 2008 #4 Κοινοποίηση Μάϊος 17, 2008 πολυυυ sexy μπορω να πω αρχισα να ψηνομαι ανεβασε τον guide σου οσο πιο γρηγορα μπορεις Link to comment Share on other sites More sharing options...
Michalis761416003192 Μάϊος 19, 2008 Author #5 Κοινοποίηση Μάϊος 19, 2008 Λίγο υπομονή. Περιμένω κάποια πραγματάκια να μου έρθουν. Πιστεύω μέχρι τέλος εβδομάδας να έχω τελειώσει. Link to comment Share on other sites More sharing options...
Melkon Μάϊος 19, 2008 #6 Κοινοποίηση Μάϊος 19, 2008 σε συ μας εχει λιωσει πωπω modia εχω παθει πλακα! Link to comment Share on other sites More sharing options...
yz250 Μάϊος 19, 2008 #7 Κοινοποίηση Μάϊος 19, 2008 οι αποστασεις απο δισκο σε δισκο ειναι τελεια μετρημενες και δεν περισευει τπτ!!!! Link to comment Share on other sites More sharing options...
grgkopanas Μάϊος 19, 2008 #8 Κοινοποίηση Μάϊος 19, 2008 τρέλα...αντε περιμένουμε πως και πως να μας πεις πως το έκανες Link to comment Share on other sites More sharing options...
mech5107 Μάϊος 19, 2008 #9 Κοινοποίηση Μάϊος 19, 2008 Πολύ αλητεία οι φώτο... Περιμένουμε την συνέχεια Link to comment Share on other sites More sharing options...
psilos Μάϊος 19, 2008 #10 Κοινοποίηση Μάϊος 19, 2008 Τελειος ο Mike... Link to comment Share on other sites More sharing options...
Jason Μάϊος 19, 2008 #11 Κοινοποίηση Μάϊος 19, 2008 Ειναι τελειο Δεν Υπαρχει ουτε ενα καλοδιο να προεξεχει Link to comment Share on other sites More sharing options...
felix Μάϊος 19, 2008 #12 Κοινοποίηση Μάϊος 19, 2008 Respekt... Link to comment Share on other sites More sharing options...
Reselie Μάϊος 19, 2008 #13 Κοινοποίηση Μάϊος 19, 2008 και που να το δειτε και απο κοντα Μ@μιστατο... Gratz στον δημιουργο.. :fun: Link to comment Share on other sites More sharing options...
webhunter Μάϊος 19, 2008 #14 Κοινοποίηση Μάϊος 19, 2008 Μιχάλη με άφησες άφωνο... Link to comment Share on other sites More sharing options...
Qlim4X Μάϊος 20, 2008 #15 Κοινοποίηση Μάϊος 20, 2008 κοπριτο δουλια μου μυριζετε.... Link to comment Share on other sites More sharing options...
Michalis761416003192 Μάϊος 20, 2008 Author #16 Κοινοποίηση Μάϊος 20, 2008 κοπριτο δουλια μου μυριζετε....Έκαστος στο είδος του. Δεν έχουμε μπει ακόμα στα λημέρια του. Όταν μπούμε θα το καταλάβεις. Link to comment Share on other sites More sharing options...

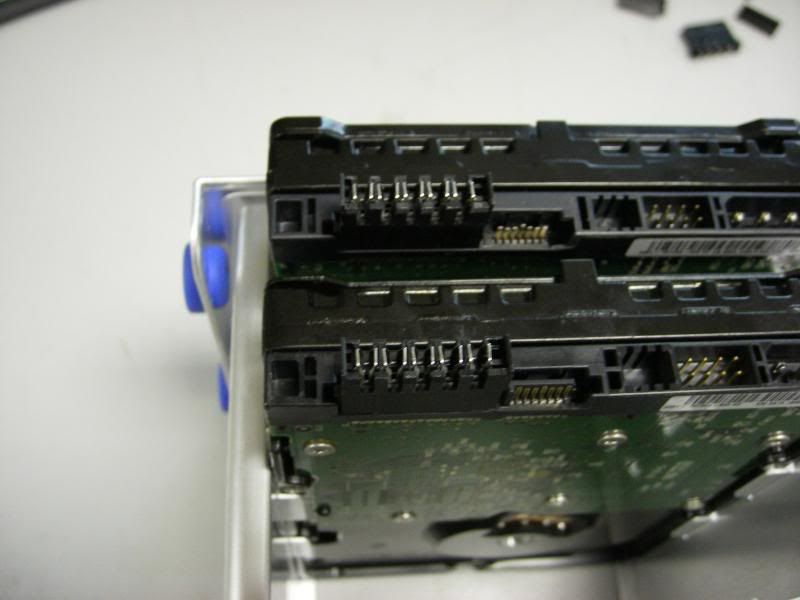

Michalis761416003192 Μάϊος 20, 2008 Author #17 Κοινοποίηση Μάϊος 20, 2008 Μετρώντας στο Cosmos S. Μου τελειώσαν τα μαύρα SATA. Είναι από τα πράγματα που περιμένω. PS: Αφιερωμένο στον Fragma. Link to comment Share on other sites More sharing options...
jimakos21 Μάϊος 20, 2008 #18 Κοινοποίηση Μάϊος 20, 2008 LooooL Φοβερος!! Link to comment Share on other sites More sharing options...
greekfragma Μάϊος 20, 2008 #19 Κοινοποίηση Μάϊος 20, 2008 Μετρώντας στο Cosmos S.Μου τελειώσαν τα μαύρα SATA. Είναι από τα πράγματα που περιμένω. PS: Αφιερωμένο στον Fragma. ετσι ετσι....τετοια θελω να βλεπω:happy2: λεω να περασω μια βολτα να σας επισκεφθω αλλα φοβαμαι μη λιωσουν τα καλωδια απο τη χαρα τους Link to comment Share on other sites More sharing options...
psilos Μάϊος 20, 2008 #20 Κοινοποίηση Μάϊος 20, 2008 Αχ Μιχάλη αψογα...Κάτι μου λέει πως και το δικό μου cosmos θα γινει ετσι... Εσυ γιώργο μην ερθεις και δεν προλάβω να το φτιάξω και εγώ...Οταν ειναι σε ειδοποιώ και βλέπουμε... Link to comment Share on other sites More sharing options...
