Δείξτε την υδρόψυξη που φτιάξατε.

[kpetros]

Έτοιμο το μωρό απο AMD πήγαμε σε INTEL

διαλεξε τοπικ!!!!

παντος ομορφο!!!

χωρις να ξερω απο WC , ειναι λογικο μεσα στο δοχειο να εχεις υδρατμους ? γιατι ετσι μου φαινονται

[sakinor]

Έτοιμο το μωρό απο AMD πήγαμε σε INTEL

τους ανεμηστηρες κατω γιατι τους εχεις αμα δεν εχεις τρυπησει το plexi-glass?

[haritos14]

ρουφαει φιλε δεν εχει διαφορα ειτε ειναι ανοιχτο το plexy η οχι

[kazaboy]

Οτι ρουφάει ρουφάει, αλλά, αν υπάρχει δυνατότητα να δεις τις στροφές με και χωρίς plexi θα δεις πως σου κόβει την απόδοσή τους,άσε που δεν εισάγει φρέσκο καθαρό αέρα.

[haritos14]

το εχω δοκιμασει με με 4 ωρες ανοιχτο το plexy και η διαφορα ηταν 1c

[kazaboy]

Αποδεκτό το νούμερο, από 1-3 βαθμούς το ανώτερο θα έβλεπες αλλαγή. Δική σου είναι η απόφαση αν θα προβείς σε αλλαγές.

[haritos14]

δεν αξιζει να το χαλασω για 2 βαθμους

[looproll]

Xeon X5650@4.35

[fatalara]

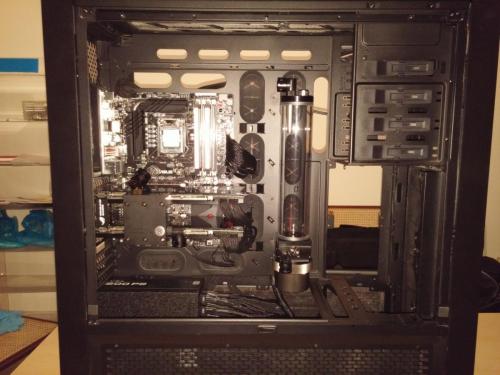

Teaser

[fatalara]

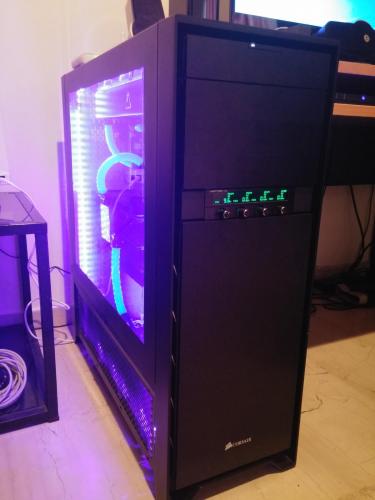

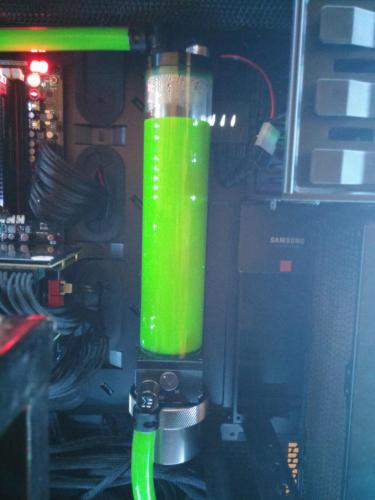

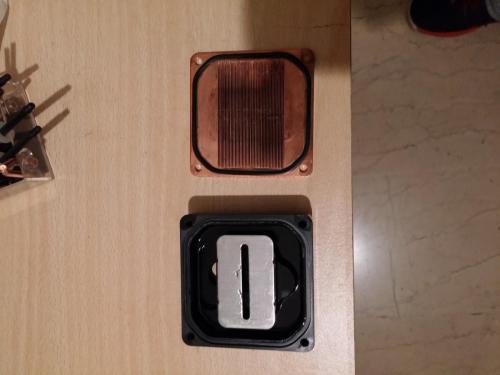

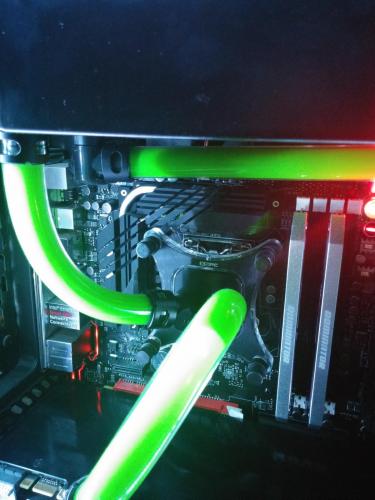

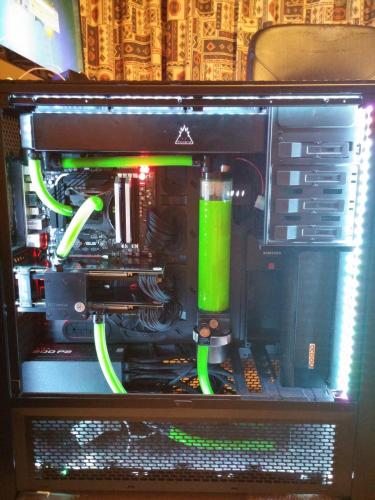

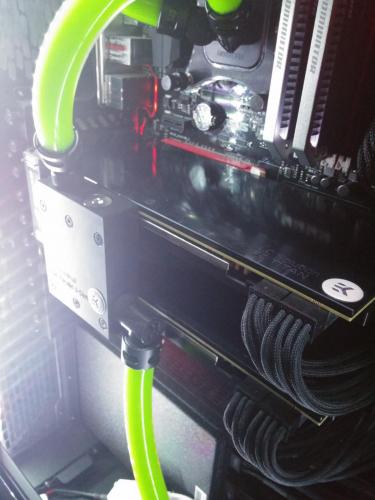

Καλη χρονια σε ολους και ολες. Επειδη διακοπες χωρις να πειραξουμε κατι στο PC δεν υπαρχουν ειπα να αλλαξω καποια πραγματακια και να συμμαζεψω την ακαταστασια στο κουτι. Αλλαγες λοιπον σε ρεζερβουαρ, στη συνδεση των VGA εφυγαν οι σωληνες και μπηκε το FC Terminal της EK, το τετραπλο ψυγειο μπηκε πανω και το τριπλο μπροστα οποτε κατω υπαρχει χωρος να παιξεις μπαλα πλεον και τελος RGB λεντοταινια. Μενει να φτιαξω μια καλυπτρα για το τροφοδοτικο και τα καλωδια του, εχω ηδη τα υλικα καποια στιγμη θα το κανω. Το μπλοκ ειναι οπως ανοιχτηκε μετα απο 1,5 χρονο λειτουργιας με υγρο premixed EK Clear.

Έγινε επεξεργασία Ιανουάριος 4, 2015 από fatalara

[haritos14]

Ωραιος φιλε για τρεξε κανα prime95 να μας πεις και θερμοκρασιες και αν εχεις κανει oc

[fatalara]

Οι GPU ειναι στα 1099 στους 35 βαθμούς και το Cpu 4.2 στους 75.

[kazaboy]

Απ' ότι βλέπω έχεις διάβρωση στο wblock, έχεις μήπως διαφορετικών ειδών υλικά στο σύστημα (πχ. αλουμίνιο - χαλκός);

Έγινε επεξεργασία Ιανουάριος 7, 2015 από kazaboy

[fatalara]

Απ' ότι βλέπω έχεις διάβρωση στο wblock, έχεις μήπως διαφορετικών ειδών υλικά στο σύστημα (πχ. αλουμίνιο - χαλκός);

Αν μιλας για το δικο μου δεν υπαρχει καμια διαβρωση στο μπλοκ εκτος απο την κλασικη οξειδωση - μαυρισμα που ερχεται με τον καιρο.

Έγινε επεξεργασία Ιανουάριος 7, 2015 από fatalara

[kazaboy]

Ναι για το δικό σου, εγω διακρίνω μια διάβρωση στο κέντρο του block εκεί που πέφτει το υγρό όπως επίσης και στο Jet  J3 σε δύο σημεία ή δεν είναι ;

[fatalara]

Τώρα κατάλαβα τι λες, οχι χνουδια ηταν απο τη σκόνη που είχε ο σωλήνας μέσα μάλλον τα σκούπισα με ενα χαρτί και έφυγαν. Το χάλκινο κομμάτι το έβαλα μέσα στο υγρο που έμεινε απο το blitz για τα ψυγεία και εγινε καινούργιο δεν εχω φωτο όμως...

[kazaboy]

A ok τοτε, απλά νόμισα πως είχε διαβρωθεί, πάντως  καλά διατηρήθηκε για τόσο καιρό.

[haritos14]

Να και το δικό μου



[felix]

Ας βάλω και το δικό μου με τις τελευταίες αλλαγές (χάριν προστασίας)...

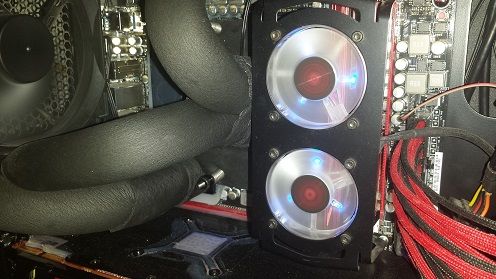

1) Όψη του εσωτερικού :

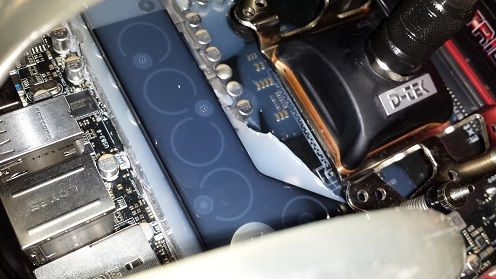

2) Λεπτομέρεια από το VRM Block :

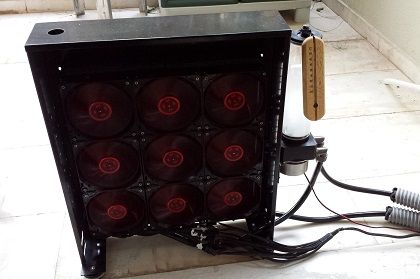

3) Εξωτερικό ψυγείο, αντλία, tank (αγνοήστε το vintage θερμόμετρο) :

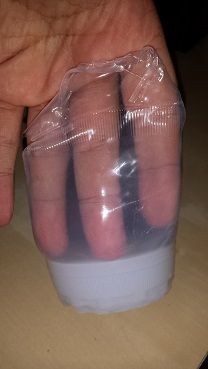

4) Απομεινάρια του υλικού που έβαλα για τη μόνωση (έχουν πάρει το σχήμα από το πλαστικό ποτηράκι που χρησιμοποίησα) :











Λίγα λόγια για το τί βλέπετε παραπάνω :



Έχοντας το ψυγείο έξω ( και για τις θερμοκρασίες του χειμώνα και για το θόρυβο ), είχα να αντιμετωπίσω την υγροποίηση.



Το νερό ερχόταν απέξω σε θερμοκρασία τέτοια που λόγω της διαφοράς θερμοκρασίας με το εσωτερικό του δωματίου υπήρχε μεγάλος κίνδυνος υγροποίησης.



Για να μήν έχουμε άλλα λοιπόν και έχοντας δεί στην επιφάνεια των σωλήνων εντός του κουτιού να σχηματίζονται σταγονες, είπα να μονώσω κάπως για να μην υπάρχει τίποτε με "δροσερή" επιφάνεια εντός του δωματίου.



Το Cpu Block καθώς δεν έχει πολύπλοκη επιφάνεια και δεν αφήνει πολλά κενά από κάτω του μονώθηκε με αρμαφλέξ αυτοκόλλητο και στα δύσκολα σημεία στο κάτω τμήμα του με γόμα για κάρβουνο ( φαίνεται και η αρτιστίκ πλευρά μου) της Faber-Castell που θα βρείτε σε είδη σχεδίου.



Οι σωλήνες επίσης με σωλήνα αρμαφλέξ από κατάστημα υδραυλικών/κλιματισμού κλπ, και η μόνωσή τους συνεχίζει μέχρι το σημείο που περνάνε τον τοίχο για να καταλήξουν στο μπαλκόνι. Στη συμβολή με τα waterblocks ενισχύθηκαν με αυτοκόλλητο αρμαφλέξ για να είναι σίγουρο ότι δεν υπάρχει κενό.



Στο δύσκολο μέρος τώρα.



Στην κάτω επιφάνεια του VRM block είχα να αντιμετωπίσω το εξής:  Πώς θα γέμιζα τα κενά με αδρανές υλικό ώστε να μην υπάρχει αέρας μεταξύ μπλοκ/μητρικής/VRM.

Το thermal pad που μπαίνει φυσικά δεν καλύπτει τα κενά, οπότε έπρεπε να βρώ ένα υλικό που να διεισδύει στα κενά, να μην αντιδρά με τα εφαπτόμενα υλικά και να είναι εύκολο στο να το βγάλω και να μήν κάνω "χαλάουα" στη μητρική από τα SMD μέρη της.

Η ίδια γόμα για κάρβουνο που χρισιμοποίησα και άλλες φορές στα πέριξ του cpu για το vapochill που έχω, δεν πληρούσε τις προδιαγραφές καθώς υπήρχε κίνδυνος εφαρμόζοντας το μπλοκ να αφήσει κενά. Επίσης είναι αρκετά σκληρή ώστε να τοποθετηθεί αφού έχει εγκατασταθεί το μπλοκ.



Μία άλλη λύση ήταν να εφαρμόσω 4-5 περάσματα Plasti-Dip στις περιοχές που με ενδιέφερε πάνω στα εξαστήματα. Καθώς όμως θέλει αρκετή δύναμη για να βγεί το φιλμ αργότερα και διάβασα αρκετά από ξεκολλημένα SMD είπα να μην ασχοληθώ. Επίσης ήταν αμφίβολο αν, καλύπτοντας και τις επιφάνειες των VRM's και του NB που ψύχει το σχετικό block, θα επέτρεπε τη σωστή ψύξη ή αν θα έπρεπε να κάνω κοπτοραπτική για να μείνουν οι επιφάνειες αυτές ανέπαφες από το Plasti-Dip.





Εδώ ερχόμαστε σε λύσεις λοιπον που είναι ρευστές και μπορούν να εισχωρήσουν στα περιεργα σημεία. ΄'Επρεπε να καλύψω τουλάχιστον την επιφάνεια του τμήματος χαλκού που έχει το VRM block και να μη μείνουν κενά.



Το υλικό που βρήκα μετά από σχετικό ψάξιμο στα extreme cooling τμήματα διαφόρων σχετικών φόρουμ, είναι το Dragon Skin FX της Form-X.

Σίγουρα έχετε δεί κανονικές εφαρμογές του, αφού χρησιμοποιείται στον κινηματογράφο για τα "ειδικά εφφέ", κοινώς ουλές, περίεργα πρόσωπα εξωγήινων, παραμορφωμενων κλπ. Επίσης άλλα προϊόντα χρησιμοποιούνται για διαφόρων ειδών molds, για παραγωγή καλουπιων για διάφορες χρήσεις.



Είναι 2 συστατικών που αναμειγνύονται 1:1 και θέλουν καλό ανακάτεμα, έχουν περίπου 20 λεπτά για την εφαρμογή και στερεοποιούνται πλήρως σε 5-6 ώρες.



Αφού εγκατέστησα και καλούπωσα το VRM block, ώστε να μην φύγει υλικό παραέξω από την περιοχή που το ήθελα, έφτιαξα μια ποσότητα ( υπερέβαλλα λίγο, κατά 70gr που μου έμειναν στο κυπελλάκι), και άρχισα να τη ρίχνω σιγά σιγά στο καλούπι, ώστε η ροή να είναι σα μια μικρή κλωστή, για να μην εγκλωβιστεί αέρας και για να εισχωρήσει παντού.



Μετά από τον κατάλληλο χρόνο αφαίρεσα προσεκτικά το καλούπι και το αποτέλεσμα το βλέπετε στη 2η φωτό. Έτσι πέτυχα να μην έχει επαφή το κρύο κομμάτι του χαλκού του block με τον θερμότερο και υγρό αέρα στο κουτί, ώστε να μην υγροποιείται. Η πάνω μεριά του block από acetal έχει μια πολύ λεπτή στρώση, που αν δώ ότι στη συνέχεια δεν επαρκεί, θα περάσω μια στρώση αρμαφλέξ.







Οι θερμοκρασίες ημέρας σε idle είναι οι εξής (πρώτη στήλη) :





Στη δεύτερη στήλη φαίνονται κάποιες τιμές minimum του κυκλώματος με λειτουργία ψυγείου passive και δεξιά στήλη οι maximum ( όχι 100% load) με passive πάλι νομίζω.



Οι δύο πρώτοι σένσορες είναι τοποθετημένοι στις αντίστοιχες υποδοχές της μητρικής και είναι ένας που καταλήγει στο μπαλκόνι δίπλα στο φυγείο (εκτός της ροής ανεμιστήρων) και ένας in-line ακριβώς στην είσοδο του CPU waterblock.

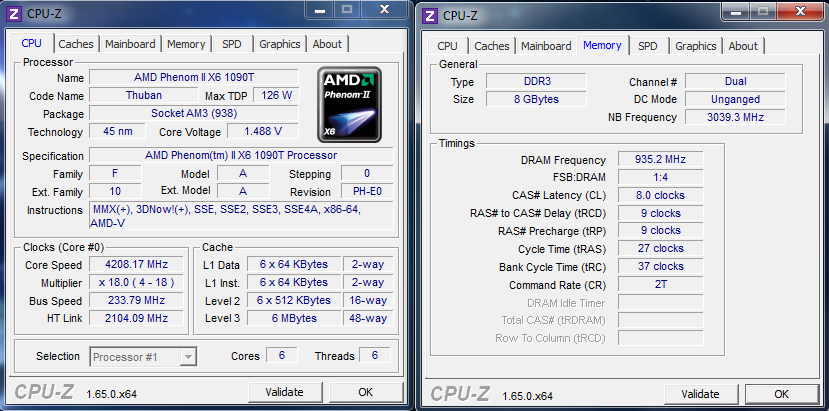

Η καθημερινή μου λειτουργία είναι όπως βλέπετε παρακάτω, αλλά έχω δοκιμάσει 2-3 εβδομάδες χωρίς προβλήματα στα 4400/3200 χωρίς πολύ ψάξιμο :



[felix]

Εϊπα να κάνω μία δοκιμή για τα βραδυνά benchmarks, μπας και κάνω κανα καλύτερο σκοράκι από αυτά που έχω ήδη....οπότε κάνω δοκιμές...











Το βράδυ να μην έχει κοντά 0°C ? Θα δείξει...
