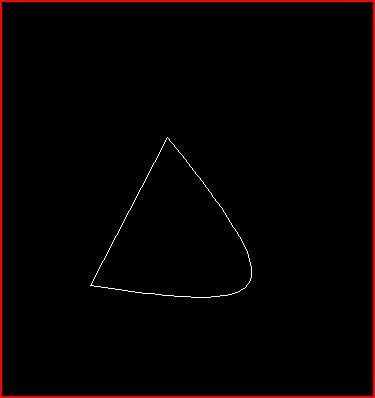

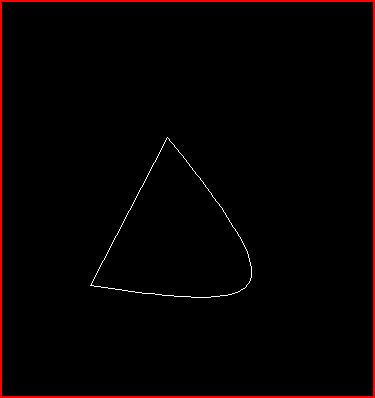

GeorgeVasil Δημοσιεύτηκε Αύγουστος 31, 2007 #1 Κοινοποίηση Δημοσιεύτηκε Αύγουστος 31, 2007 Καλημέρα Παιδιά. Έχω ένα προβληματάκι στο ΑutoCAD και δεν ξερω αν είναι σίγουρο ότι λύνεται. Θέλω να μετρήσω το εμβαδόν μιας περιοχή που ορίζεται από ένα κομμάτι Spline και 1 κομμάτι Line (το οποίο ενώνει τα 2 άκρα της Spline). Το θέμα μου είναι ότι δεν μπορω να το κάνω ένα ενιαίο object (πχ με την εντολή Pedit) και να το εμβαδομετρήσω με την εντολή Area μετά. Υπάρχει καμιά άλλη εντολή που να ενώνει και να φτιάχνει ένα ενιαίο object μεταξύ Spline - Line? Αν όχι πως θα γίνει σωστή εμβαδομέτρηση του παρακάτω σχήματος? Link to comment Share on other sites More sharing options...
nickstamat Αύγουστος 31, 2007 #2 Κοινοποίηση Αύγουστος 31, 2007 Σβήσε τη γραμμή και άσε μόνο του το spline. Μετά κάνε πάνω του δεξί κλικ και πήγαινε Properties. Κάτω κάτω θα δεις το Area, που είναι το εμβαδόν της επιφάνειας που ορίζει το spline. Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #3 Κοινοποίηση Αύγουστος 31, 2007 Ευχαριστώ για την απάντηση. Για να μην ταλαιπωρώ τον κόσμο,η λέξη ''object'' που ανέφερα παραπάνω είχε κάποια σκοπιμότητα. Τι γίνετε όταν έχουμε να αντιμετωπίσουμε κάτι τέτοιο? :D (εμβαδόν διαγραμμισμένων τμημάτων - η κίτρινη είναι Spline σε κομμάτια).. και από αυτό το τμήμα που ορίζετε από τα 4 points: δεξιά και αριστερά Spline/πάνω - κάτω Line? :whistling Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #4 Κοινοποίηση Αύγουστος 31, 2007 έχω βρει λύση μιας και δεν θέλω και τόσο μεγάλη ακρίβεια..να πάρω την Spline και με το Nearest να προσπαθήσω σιγά σιγα να πατήσω από πάνω τις Lines,ωστε να δημιουργηθεί object και μετα join τις Splines.άλλα ρωταω αν υπάρχει καμιά εντολή για να μην βγάλω τα μάτια μου. Link to comment Share on other sites More sharing options...
nickstamat Αύγουστος 31, 2007 #5 Κοινοποίηση Αύγουστος 31, 2007 ’λλη εντολή δεν πρέπει να υπάρχει, απ' όσο ξέρω... Γίνεται βέβαια, αν το έχεις τυπωμένο σε χαρτί να μετρήσεις το εμβαδόν του με ζυγαριά φαρμακοποιού, που έχει μεγάλη ακρίβεια... Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #6 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από nickstamat [Σήμερα, στις 12:33] ’λλη εντολή δεν πρέπει να υπάρχει, απ' όσο ξέρω... Γίνεται βέβαια, αν το έχεις τυπωμένο σε χαρτί να μετρήσεις το εμβαδόν του με ζυγαριά φαρμακοποιού, που έχει μεγάλη ακρίβεια... Αν σου πω ότι το Scanαρισα από χαρτί και το έκανα Drawing θα με πιστέψεις? για να μην μετράω κουτάκια στο μιλιμετρέ,ότι ποιο σπαστικό πράγμα δεν υπάρχει.. Link to comment Share on other sites More sharing options...
nickstamat Αύγουστος 31, 2007 #7 Κοινοποίηση Αύγουστος 31, 2007 Ε όχι με κουτάκια... Θα βρεις μια ζυγαριά ακριβείας και θα ζυγίσεις 1 τετραγωνικό εκατοστό χαρτιού και μετά θα ζυγίσεις τις επιφάνειες που θες και θα βρεις αμέσως το εμβαδόν.Είναι ένας τρόπος, που όσο μπακάλικος και αν ακούγεται, έχει μεγάλη ακρίβεια... Link to comment Share on other sites More sharing options...
tassoss Αύγουστος 31, 2007 #8 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από $George Vasil$ [Σήμερα, στις 12:45] Αν σου πω ότι το Scanαρισα από χαρτί και το έκανα Drawing θα με πιστέψεις? με ποιο τρόπο το έκανες drawing? Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #9 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από nickstamat [Σήμερα, στις 13:10] Ε όχι με κουτάκια... Θα βρεις μια ζυγαριά ακριβείας και θα ζυγίσεις 1 τετραγωνικό εκατοστό χαρτιού και μετά θα ζυγίσεις τις επιφάνειες που θες και θα βρεις αμέσως το εμβαδόν. Είναι ένας τρόπος, που όσο μπακάλικος και αν ακούγεται, έχει μεγάλη ακρίβεια... Nice δεν το ήξερα.. αν και θα χρησιμοποιήσω τον μπακαλίστικο τρόπο 1 που ανέφερα παραπάνω.. πάντως αν βρείτε κάτι ποστάρετε να μαθαίνουμε και εμείς οι νέοι.. Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #10 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από tassoss [Σήμερα, στις 13:15] με ποιο τρόπο το έκανες drawing? Τα σχεδίασα σε χαρτί,το σκαναρισα σε εικόνα,με το Img2CAD το μετετρεψα σε drawing.Βεβαία δεν βγήκε ακριβώς η γραμμή είχε πολλές ανωμαλίες γύρω της για αυτο χρησιμοποιησα και spline,(επειδή ήταν με μολύβι)...Αν είναι σχήμα εκτυπωμένο από Pc δεν νομίζω να έχεις απώλειες... Link to comment Share on other sites More sharing options...
nickstamat Αύγουστος 31, 2007 #11 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από $George Vasil$ Nice δεν το ήξερα.. αν και θα χρησιμοποιήσω τον μπακαλίστικο τρόπο 1 που ανέφερα παραπάνω.. πάντως αν βρείτε κάτι ποστάρετε να μαθαίνουμε και εμείς οι νέοι.. lol, ο πατέρας μου μού είπε ότι χρησιμοποίησε αυτόν τον τρόπο μια φορά για να μετρήσει κάτι σχέδια για τη δουλειά του... Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #12 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από nickstamat [Σήμερα, στις 13:26] lol, ο πατέρας μου μού είπε ότι χρησιμοποίησε αυτόν τον τρόπο μια φορά για να μετρήσει κάτι σχέδια για τη δουλειά του... Μακάρι να είχα χρόνο φίλε μου,να το δοκιμάσω και αυτό. είπα να το κανω στο CAD για γρήγορα και έμπλεξα. Link to comment Share on other sites More sharing options...
GFFermari Αύγουστος 31, 2007 #13 Κοινοποίηση Αύγουστος 31, 2007 Εμβαδο ενος περιεργου σχηματος το μετραμε με region. Οτιδηποτε σχηματος.... Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #14 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από GFFermari [Σήμερα, στις 13:55] Εμβαδο ενος περιεργου σχηματος το μετραμε με region. Οτιδηποτε σχηματος.... Αυτό ακριβώς έψαχνα..με έσωσες φίλε.. :worship: Link to comment Share on other sites More sharing options...
ison Αύγουστος 31, 2007 #15 Κοινοποίηση Αύγουστος 31, 2007 Μπορεις να δοκιμασεις και το BO (Boundary creation) με προυποθεση οτι δεν εχεις ανοιχτες γραμμες και μετα απλα να δεις στο properties το area. Ουσιαστικα αυτο σου ενωνει ολες τις γραμμες πανω στις υπαρχουσες μη ενωμενες. (νομιζω μπορεις να το βαλεις να σου βγαινει και σε ξεχωριστο layer αλλα δεν ειμαι και 100% σιγουρος). Link to comment Share on other sites More sharing options...
ison Αύγουστος 31, 2007 #16 Κοινοποίηση Αύγουστος 31, 2007 REGION deletes the original objects after converting them to regions unless the system variable DELOBJ is set to 0. If the original objects were hatched, hatch associativity is lost. To restore associativity, rehatch the regionΤο ΒΟ σου δινει περισσοτερες επιλογες Link to comment Share on other sites More sharing options...
GeorgeVasil Αύγουστος 31, 2007 Author #17 Κοινοποίηση Αύγουστος 31, 2007 Αρχική απάντηση από ison [Σήμερα, στις 15:43] REGION deletes the original objects after converting them to regions unless the system variable DELOBJ is set to 0. If the original objects were hatched, hatch associativity is lost. To restore associativity, rehatch the regionΤο ΒΟ σου δινει περισσοτερες επιλογες Καλή πατέντα και αυτή.στην ουσια σου κάνει ενα ίδιο object από επανω χωρίς να διαγράψει τα παλιά και χωρίς να χαλάσει το υπάρχον Hatch. Link to comment Share on other sites More sharing options...
ison Αύγουστος 31, 2007 #18 Κοινοποίηση Αύγουστος 31, 2007 Ακριβως + του οτι ειναι πιο ευελικτο στο τι θα διαλεξεις και πως. Link to comment Share on other sites More sharing options...
GeorgeVasil Σεπτέμβριος 1, 2007 Author #19 Κοινοποίηση Σεπτέμβριος 1, 2007 Παλικάρια άλλη μια βοήθεια αν είναι εύκολο.. Πως γίνετε να εισάγω ζεύγη συν/νων Χ,Υ (σαν σύνολο) και να μου βγαλει points? Link to comment Share on other sites More sharing options...
totti1416003288 Σεπτέμβριος 11, 2007 #20 Κοινοποίηση Σεπτέμβριος 11, 2007 Αν θυμάμαι καλά μπορείς να κάνεις την spline----->line. Αν έχω λάθος μπορείς να πατήσεις τις spline με polyline και μετά να σβήσεις τις spline που είναι από κάτω. Aν το επιχειρήσεις αυτό μην ξεχάσεις να δουλέψεις σε άλλο layer. Link to comment Share on other sites More sharing options...
