LGA 1156 CPU Support

[Dr.Paneas]

Τι είναι ο Lynnfield ;

<table cellpading="3" cellspacing="2"><tbody><tr><td></td><td valign="top">Για να ξεκαθαρίσουμε τα πράγματα, o “Lynnfield” είναι η κωδική ονομασία που έχει δώσει η Intel στους mainstream Nehalem επεξεργαστές της. Είναι κατασκευασμένος με τεχνολογία 45nm και εμβαδόν 297 mm2 , καθώς επίσης διαθέτει 774 εκ. transistors . Ως Nehalem διαθέτει τέσσερις ( 4 ) φυσικούς πυρήνες. Σε αντίθεση με τους Bloomfield, ο Lynnfield έχει μεγαλύτερο μέγεθος ( βλ. Bloomfield die 263 mm2 ) εξαιτίας του ενσωματωμένου ( η ξένη τεχνική ορολογία είναι inter-graded ή θα το συναντήσετε και ως on-die ) ελεγκτή διαύλου PCIe ( ελεγκτής = controller ) και διαθέτει το σαφώς αργότερο DMI έναντι του γρήγορου QPI.

</td></tr></tbody></table>

[ATTACH]7736[/ATTACH]

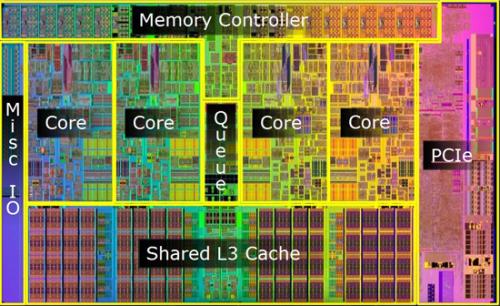

Στο πάνω μέρος βρίσκεται ο IMC ( Intergrated Memory Controller ) -- Ενσωματωμένος Ελεγκτής Μνήμης -- ο οποίος υποστηρίζει 64bit dual channel DDR3. Δηλαδή ένα κανάλι λιγότερο από το triple channel των Bloomfield.

Στα δεξιά (ροζ τμήμα) βλέπουμε τον ενσωματωμένο PCIe Controller ο οποίος υποστηρίζει 16 PCIe 2.0 διαδρόμους ( lanes ) προς την κάρτα γραφικών. Αυτό δείχνει ότι η Intel θέλει να μπει δυναμικά στον χώρο των γραφικών, κάτι που έκανε με τους Clarkdale οι οποίοι έχουν δικό τους GPU on-die. Η δομή αυτή έχει ως πλεονέκτημα την υπερβολικά γρήγορη επικοινωνία μεταξύ CPU και κάρτας γραφικών. Με τεχνική ορολογία θα λέγαμε ότι αποφέρει υπερβολικά μικρή latency ( ο χρόνος που μεσολαβεί μεταξύ triggering/ερεθίσματος και ανάδρασης/sense ή feedback ) . Πλέον, για την επικοινωνία με την κάρτα γραφικών δε χρειάζεται να μεσολαβήσει το Northbridge chipset, αλλά πηγαίνει απευθείας στον επεξεργαστή.

Μπλοκ Διάγραμμα

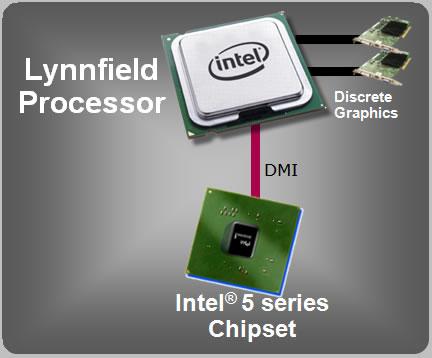

Τέλος ένα ακόμα σημαντικό μειονέκτημα του Lynnfield έναντι του Bloomfield, είναι η απουσία των δύο QPI Links που έδιναν εύρος της τάξης των 25.6GB/s τα οποία έχουν αντικατασταθεί από το αργό Intel DMI της τάξης των μόλις 2GB/s. Αυτό σημαίνει αργή επικοινωνία του επεξεργαστή με όλο το υπόλοιπο σύστημα. Εντούτοις αυτό αντισταθμίζεται κάπως με την ύπαρξη του ενσωματωμένου PCIe controller στον processor. Το DMI αποτελεί την γέφυρα που ενώνει τον επεξεργαστή και την μητρική (συγκεκριμένα με το P55 chipset ).

[ATTACH]7739[/ATTACH]

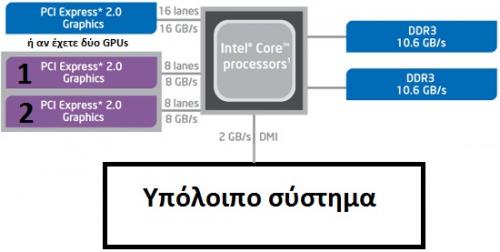

Παρατηρήστε όλα όσα είπαμε παραπάνω, τα οποία επιβεβαιώνονται στο παρακάτω Block διάγραμμα ενός Lynnfield processor.

[ATTACH]7738[/ATTACH]

1156s CPU Supported List

Ο Lynnfield είναι καλός overclocker , πράγμα που θα σας το αποδείξουμε έμπρακτα μέσω από το review section, καθώς επίσης έχει χαμηλή κατανάλωση ενέργειας (aka χαμηλό TDP). Για παράδειγμα i5 750 έχει TDP 95 watt. Είναι ο μόνος Nehalem που δεν υποστηρίζει Hyper threading, γεγονός που σημαίνει ότι έχει 4 πυρήνες, και 4 threads, έναντι των υπολοίπων Lynnfield που έχουν 4 native cores και 8 threads.

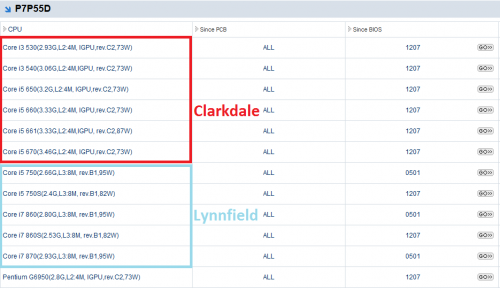

Τέλος, μία κατηγοριοποίηση των Clark και Lynn για μην μπερδεύεστε ποτέ.

[ATTACH]7737[/ATTACH]
