Βοηθεια στο Autocad

[kallileo]

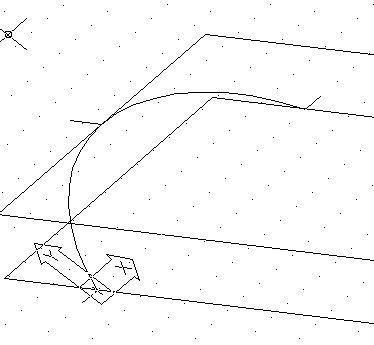

Στην παρακατω εικονα θελω να περασω ενα τοξο απο τα σημεια που εχω τους κιτρινους σταυρους. Ξερει κανεις να με βοηθησει να το κανω......σε αλλο προγραμμα το εχω κανει αλλα το autocad δεν το ξερω τοσο καλα.....και δεν ξερω καν αν το κανω με το σωστο τροπο. Το τοξο οπως φαινεται ειναι σε τρειςδιαστασεις καθως ειναι υπο κλιση.

[Daffy]

άλλαξε τους άξονες Χ,Υ για να το κανείς στις 3 διαστάσεις. αν θές στείλε μου να στο κάνω.

[kallileo]

Το θεμα ειναι να το κανω εγω Daffy....μπορεις να δωσεις μια πιο κατοπιστικη απαντηση. Γιατι ακομα δεν χαμπαριαζω πολυ απο autocad.

[tassoss]

tools-->new ucs-->3 point -- μετακινεις το ucs στο επιπεδο (plane) που θελεις (διαλεγεις πρωτα το κατω αριστερα σημειο για x axis με positive portion το απεναντι σημειο και για y axis το ιδιο σημειο με positive portion το σημειο στο κεντρο), τωρα μπορεις να κανεις ενα απλο arc.

[kallileo]

OK ευχαριστω.

Μια ερωτηση ακομα. Εχω ενα εξαρτημα το οποιο ειναι στερεο. Υπαρχει τροπος να το διασπασω σε ακμες?????

Επισης εχω το παρακατω εξαρτημα και θελω να βρω τις διαστασεις του γιατι θελω να το σχεδιασω στο alphacam και να το κανω κατεργασια με cnc.

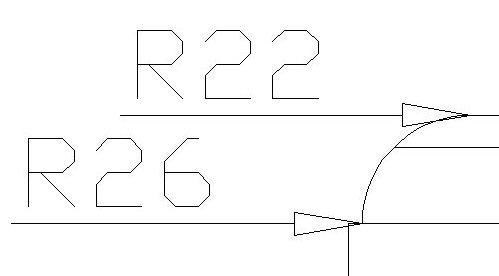

Το θεμα ειναι οτι εχω βρει ολες τις διαστασεις εκτος την καμπυλη. Και αυτο γιατι δεν μπορω να μετρησω με κανενα τροπο ειτε την ακτινα του τοξο ειτε τις διαστασεις και το υψος του κυκλου που δειχνω μετα βελακια. Τον κυκλο και το τοξο-καμπυλη δεν τα βλεπουν αλλα προγραμματα πο εκανα εισαγωγη το σχεδιο.

Οριστε και το σχεδιο σε dwg.

bumber final.rar

[tassoss]

αν το σωσεις σαν acad2000 ισως μπορεσω να το ριξω μια ματια, γιατι τωρα δεν μπορω να το ανοιξω

[DuKe]

explode( γράψε x στο command line) και επέλεξε το στερεό σου

απο εκεί και πέρα θα μπαίνουν άνετα και οι διαστάσεις που θες

[kallileo]

Εκανε explode τις επιφανειες αλλα παλι δεν βγηκε ακρη.

Οριστε και το AutoCad 2000.

bumber final.rar

[Daffy]

Ξανάλλαξε το UCS και στην συνέχεια μπαίνουν διαστάσεις. Η μόνη δυσκολία στο autocad όταν βάζεις διαστάσεις είναι να καταλάβεις πως πρέπει να βάλεις το UCS

[tassoss]

ουτε και εγω μπορω να το βρω, θα εχει σχεση με τον τροπο που φτιαχτηκε στο στερεο.

με απλη λογικη ομως αν ειναι τεταρτημοριο και οχι κομματι τοξου μπορεις να βρεις ευκολα οτι ειναι 4.

[kallileo]

Ναι και αυτο καταλαβα. Ειναι απλα μερος του στερεου και οχι καποια ακμη.

Thanks guys....τα υπολοιπα αυριο.
