Πόλοι ( +, - ) ενος πυκνωτή

[nikolakis13]

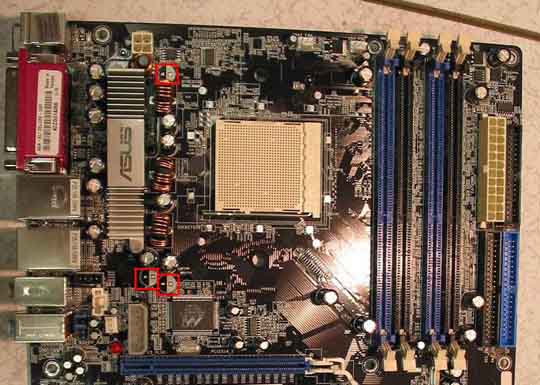

Παιδια χρειαζομαι τη βοηθεια σας. Στην παρακατω φωτογραφια εχω κυκλωσει με κοκκινο 3 θεσεις για πυκνωτες στην μητρικη μου . Οπως βλέπετε η καθε θεση ειναι χωρισμένη σε 2 μέρη με διαφορετικο χρώμα, μιση μαυρη μιση ασπρη. Θα ήθελα να μου πειτε αν ξερετε ποιος ειναι θετικος ( το ασπρο ή το μαυρο ) και ποιος ο αρνητικος πολος ( το ασπρο ή το μαυρο ). Αν οχι μπορειτε να μου πειτε τι οργανα θα χρειαστώ για να βρω ποιος ειναι + και ποιος -.

Ευχαριστώ

[Gabriel]

Το άσπρο είναι ο αρνητικός.

Δές και το συμβολάκι που έχει δίπλα.

[Gabriel]

Δές αντίστοιχα και στους άλλους πυκνωτές που είναι κολλημένοι,την άσπρη λωρίδα (-),πού κάθονται πάνω στη μητρική.

[nikolakis13]

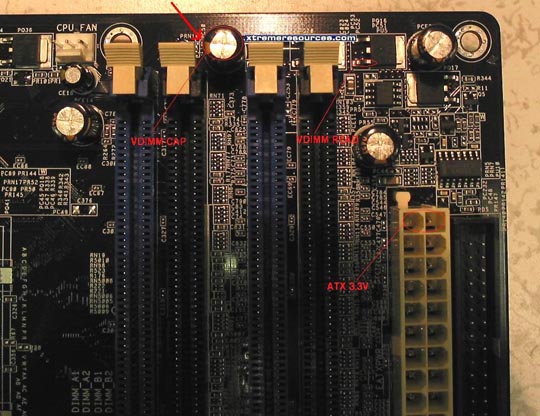

Στον συγκεκριμενο πυκνωτη (φωτο vdimm cap) που με ενδιαφερει κιολας αλλα και σε ολους τους υπολοιπους στην μητρικη, η ασπρη λωριδα που εχει ενα μειον πανω καταληγει στο μαυρο της μητρικης και οχι στο απρο. Εγω τωρα θελω να κολλησω ενα καλλωδιο στο πισω μερος της μητρικης στον θετικό πολο του πυκνωτή. Σε ποιο μερος να το κολλήσω, σε αυτο που ειναι η ασπρη λωρίδα η στο αλλο ?

[Gabriel]

Συγνώμη,δε κατάλαβα την ερώτηση σου κιόλας,νόμιζα πώς εννοούσες τον πυκνωτή (για αυτό και σου είπα για την άσπρη λωρίδα που είναι το -).

’ρα

’σπρο πάνω στο board= +

’σπρο στον πυκνωτή=-

Το + του πυκνωτή είναι το άλλο άκρο,όχι αυτό με την άσπρη λωρίδα.

[Gabriel]

http://img.photobucket.com/albums/v711/whurd/Bad.jpg

Έχει και το σύμβολο πάνω.

[frap]

Χωρίς να θέλω να σε προσβάλω, αλλά όταν δεν ξέρεις να "διαβάσεις" την motherboard σου και θέλεις να κάνεις τέτοιες πατέντες, πας γυρεύοντας για βραχυκύκλωμα...

Δεν έχεις κανένα φίλο να σε βοηθήσει;

[nikolakis13]

Οκ. Σέυχαριστώ πολύ

[nikolakis13]

@frap Γι'αυτο ρωτησα στο φορουμ, για να μην το κολλησω το καλωδιο στο λαθος ακρο και γινει το βραχυκυκλωμα. Ετσι κι αλλιως ενας φιλος μου θα το κανει οχι εγω
