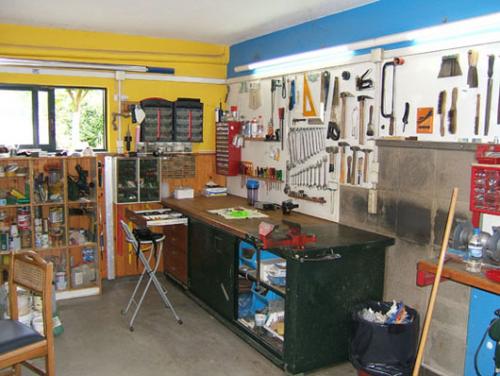

Reaper Δημοσιεύτηκε Ιούλιος 5, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Ιούλιος 5, 2005 Η πρωτη μου προσπαθεια για κατασκευη υδροψυξης. Ασχοληθηκα για περιπου 5 μερες και ιδου το αποτελεσμα: ΥΛΙΚΑ 1. Αντλια απο παλιο πλυντηριο ρουχων!! 2. Ψυγειο αυτοκινητου απο μαντρα 3. Για τανκ ενα φιλτρο νερου που βαζουμε στα υδραυλικα (χωρις το φιλτρο, αν και σκεφτικα να το βαλω) 4. 12άρης Fan CoolerMaster 5. Block ELEVEN 6. Σωληνες (οχι τιποτα το ιδιαιτερο) 7. Σφιχτηρες,Πλεξι,Κ.α μικροπραγματα... Λοιπον Αρχιζουμε: Το εργαστηριο(στο υπογειο του σπιτιου μου) στο οποιο θα γινουν ολες οι εργασιες. Και τα βασικα υλικα. Link to comment Share on other sites More sharing options...

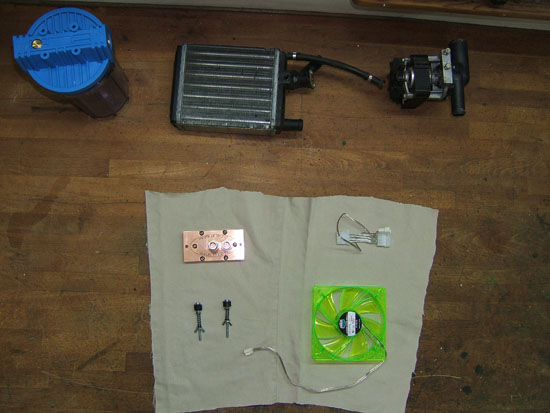

Reaper Ιούλιος 5, 2005 Author #2 Κοινοποίηση Ιούλιος 5, 2005 Πως μπορω να βαζω περισσοτερες απο μια εικονες σε καθε ποστ που κανω??? Γιατι θα ειναι βλακεια καθε φωτ. και ξεχωριστη απαντηση! Περιμενω απαντηση για να συνεχισω... Εδω ειναι τα υλικα που ελεγα προηγουμενος... Link to comment Share on other sites More sharing options...

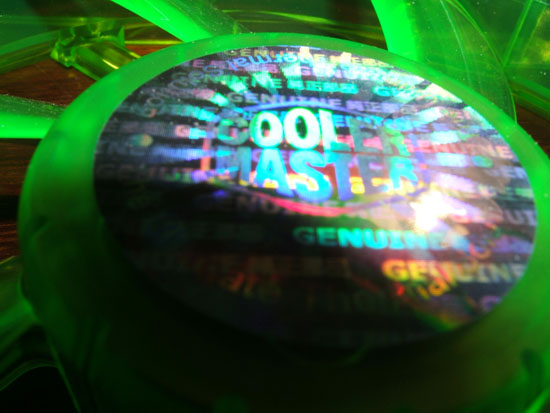

Reaper Ιούλιος 5, 2005 Author #3 Κοινοποίηση Ιούλιος 5, 2005 Μια καλλιτεχνικη. Ο ανεμιστηρας απο κοντα!! Link to comment Share on other sites More sharing options...
haris1984 Ιούλιος 5, 2005 #4 Κοινοποίηση Ιούλιος 5, 2005 ανεβασε τες στο imageshack.us και μετα οταν θα πατησεις απαντηση στο φορουμ πατα εκει που λεει IMG και βαλε μεσα το url που σου εδωσαν στο imageshack... Link to comment Share on other sites More sharing options...

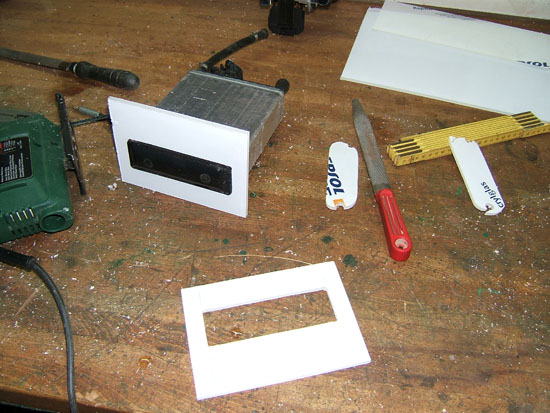

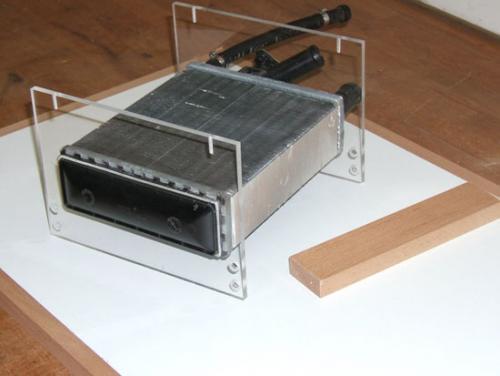

Reaper Ιούλιος 5, 2005 Author #5 Κοινοποίηση Ιούλιος 5, 2005 Κατ'αρχην βρισκω εναν τροπο να στηριξω το ψυγειο. Δυο καμματια πλεξι με ενα ορθογωνιο κομμενο στη μεση στις διαστασεις των ακρων του ψυγειου. Link to comment Share on other sites More sharing options...
Reaper Ιούλιος 5, 2005 Author #6 Κοινοποίηση Ιούλιος 5, 2005 Ακομα μια Link to comment Share on other sites More sharing options...

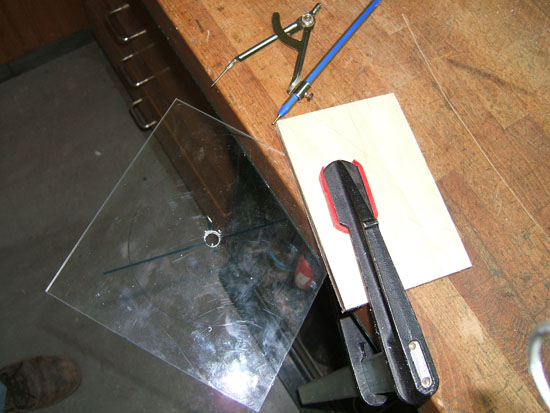

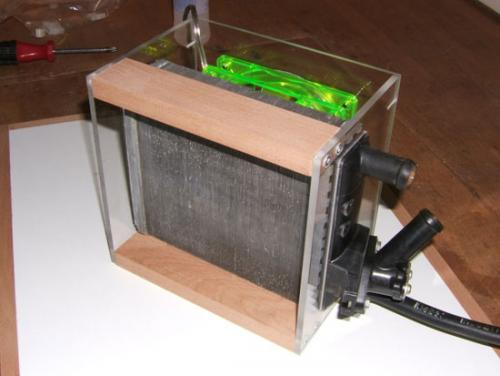

Reaper Ιούλιος 5, 2005 Author #7 Κοινοποίηση Ιούλιος 5, 2005 Ευχαριστω haris1984! Καλο το ImageShack αλλα δεν γινετε οι φωτ. να βγαινουν ολοκληρες και οχι σε Thumbnails?? Τελος παντον θα τις βαλω ετσι οπως αρχισα για να μην γινει μπαχαλο το Θεμα... Σειρα εχει η στηριξη του ανεμιστηρα πανω απο το ψυγειο. Ενα κομματι με μια τρυπα στη μεση οσο ειναι ο ανεμιστηρας. (σε ολες τις περιπτωσεις τα κοψιματα εγιναν με σεγα) Και οι τελευταιες πινελιες στο ψυγειο ειναι τα δυο πλαϊνα ξυλαρακια 1ον για ομορφια 2ον για να μην διαχεεται ο ζεστος αερας μεσα στο κουτι και υπαρχει προβλημα με τα αλλα μηχανηματα (π.χ. αντλια) και 3ον για ευκολια στο βιδωμα με την βαση. Και τελος τα Ρακορ. Link to comment Share on other sites More sharing options...
Reaper Ιούλιος 5, 2005 Author #8 Κοινοποίηση Ιούλιος 5, 2005 και εδω ολοκληρωμενο Link to comment Share on other sites More sharing options...

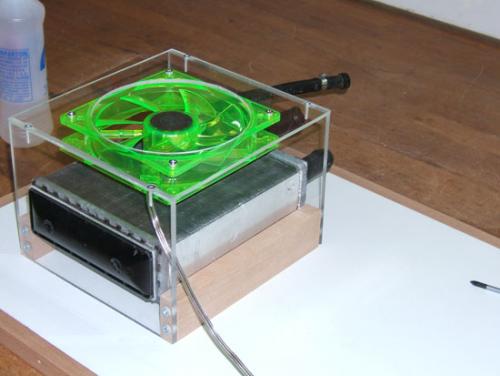

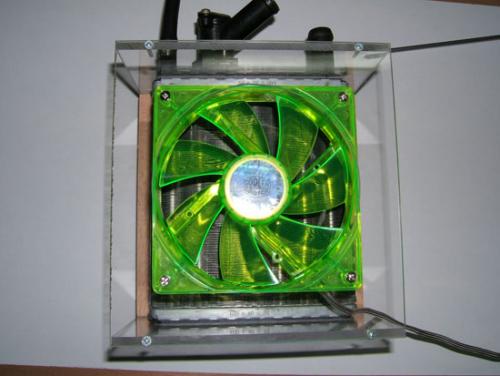

Reaper Ιούλιος 5, 2005 Author #9 Κοινοποίηση Ιούλιος 5, 2005 Μια απο πανω Link to comment Share on other sites More sharing options...

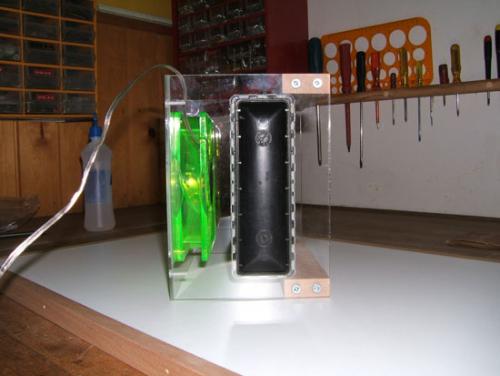

Reaper Ιούλιος 5, 2005 Author #10 Κοινοποίηση Ιούλιος 5, 2005 Μια απο πλαγια. Link to comment Share on other sites More sharing options...
Reaper Ιούλιος 5, 2005 Author #11 Κοινοποίηση Ιούλιος 5, 2005 Μια απο κατω Link to comment Share on other sites More sharing options...

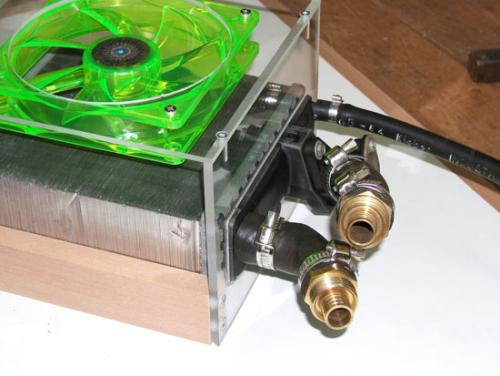

Reaper Ιούλιος 5, 2005 Author #12 Κοινοποίηση Ιούλιος 5, 2005 Και αφου το εδειξα απο ολες τις πλευρες! Μια τελευταια με τα ρακορ!!! Link to comment Share on other sites More sharing options...

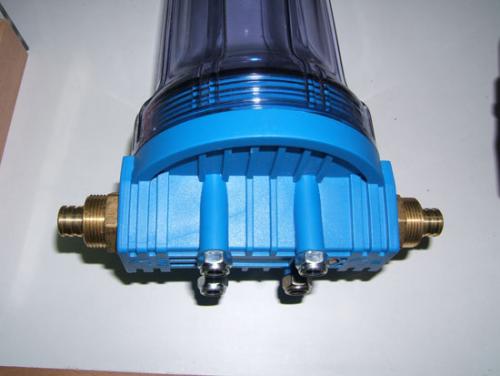

Reaper Ιούλιος 5, 2005 Author #13 Κοινοποίηση Ιούλιος 5, 2005 Αφου τελειωσα με το ψυγειο πηγα και στο τανκ οπου και εκει εκανα καποιες τροποποιησεις. Εβαλα Ρακορ και κολησα τεσσερις βιδες για να σηκωθει το τανκ λιγο ψηλοτερα διοτι οι σωληνες ακουμπουσαν στο πλεξι. Link to comment Share on other sites More sharing options...

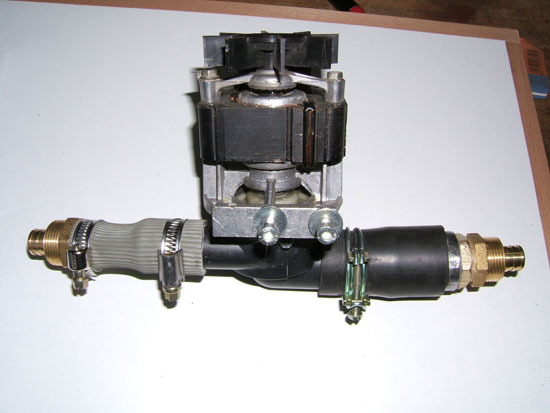

Reaper Ιούλιος 5, 2005 Author #14 Κοινοποίηση Ιούλιος 5, 2005 Μετα εχουμε την αντλια που ηταν το πιο δυσκολο απ'ολα και ας μην φαινεται ετσι. Οι σωληνες για την εισοδο και εξοδο ειχαν διαφορετικες διαστασεις και εψαξα πολυ ωστε να βρω κατι που να μπαινει στην μεγαλη σωληνα και πανω σε αυτο να βιδωνει το ρακορ. Αφου εφτιαξα τα ρακορ σειρα ειχε η στηριξη της. Πηρα ενα κοματι αλουμινιο και το λυγισα οπως φαινεται στην εικονα και ετσι στηριξα την αντλια. (το δυσκολο ηταν να πετυχεις ακριβως εκει που επρεπε το λυγισμα). Link to comment Share on other sites More sharing options...

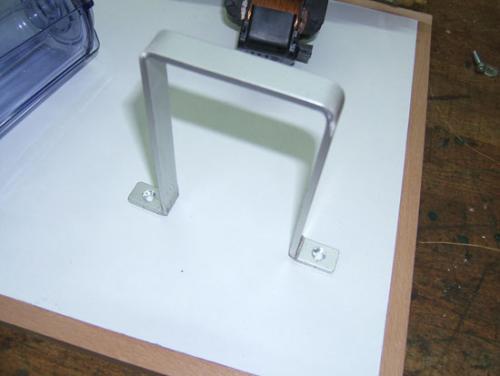

Reaper Ιούλιος 5, 2005 Author #15 Κοινοποίηση Ιούλιος 5, 2005 Εδω το αλουμινιο λιγισμενο και ετοιμο για την τοποθετηση! Link to comment Share on other sites More sharing options...
helloween Ιούλιος 5, 2005 #16 Κοινοποίηση Ιούλιος 5, 2005 Πολύ καλή δουλειά αλλά δεν ξέρω περίμενα και κάτι άλλο για το τέλος έστω μια αναφορά για θερμοκρασίες ή κάτι τέτοιο. Μας άφησες με την όρεξη. Link to comment Share on other sites More sharing options...

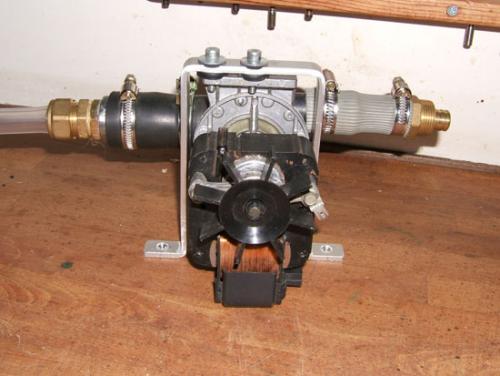

Reaper Ιούλιος 5, 2005 Author #17 Κοινοποίηση Ιούλιος 5, 2005 Ευχαριστω!! Δεν τελειωσα ακομα εχω πολλα ακομα......... Εδω φαινετε ολοκληρωμενο. Link to comment Share on other sites More sharing options...

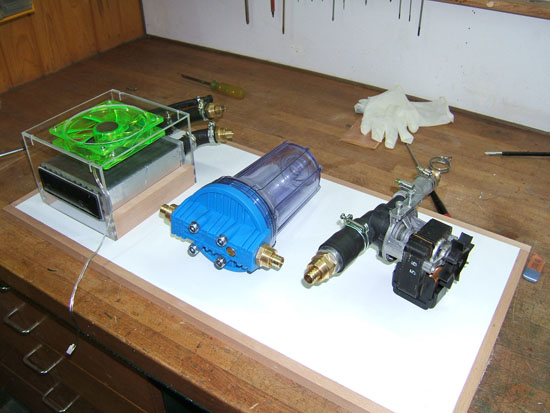

Reaper Ιούλιος 5, 2005 Author #18 Κοινοποίηση Ιούλιος 5, 2005 Ολα τα μηχανημτα ετοιμα Πανω στην βαση του κουτιου! Link to comment Share on other sites More sharing options...

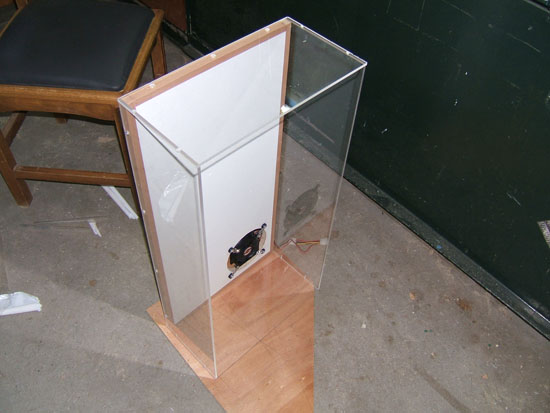

Reaper Ιούλιος 5, 2005 Author #19 Κοινοποίηση Ιούλιος 5, 2005 Προχωραμε στο κουτι που θα φιλοξενησει ολα τα παραπανω: Ενα ξυλο για πλατη, χρησημοποιησα ξυλο και επειδη ειναι πιο γερο απ'οτι το πλεξι αλλα και επειδη το ειχα και δεν χρειαστηκε να ξοδευτω για επιπλεον πλεξι. στο μερος που θα μπει το ψυγειο ανοιξα μια τρυπα και αφου ειχα εναν 8αρη ανεμιστηρα που περισευε τον εβαλα και αυτον για να διωχνει τον αερα προς τα εξω. στο πλαι και στην πανω μερια εβαλα πλεξι που τα βιδωσα με μικρες βιδες. Στις φωτογραφιες φαινονται και οι λεπτομεριες στις τρυπες οπου θα περασουν τα καλωδια και οι σωληνες για να πανε στον υπολογιστη. Επισης στις τελευταιες φωτ. φαινεται και το ρελε! Link to comment Share on other sites More sharing options...

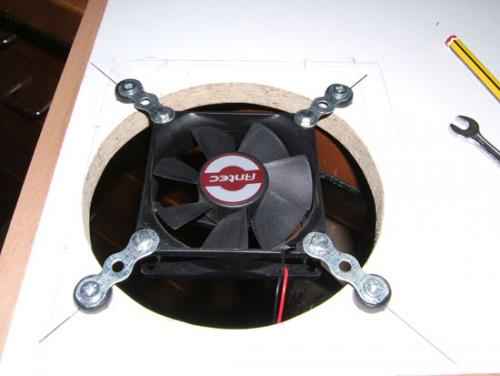

Reaper Ιούλιος 5, 2005 Author #20 Κοινοποίηση Ιούλιος 5, 2005 Ο ανεμηστηρας που θα διωχνει τον ζεστο αερα απο το ψυγειο!!!!! Link to comment Share on other sites More sharing options...
