Πρόβλημα σύνδεσης card reader

[PanZeus]

Για αρχή θα ήθελα να χαιρετήσω το forum σαν νέο μέλος και μετά να ζητήσω την βοήθεια σας.

Αγόρασα από την cosmodata ένα εσωτερικό card reader το οποίο συνδέετε εσωτερικά με τον υπολογιστή σε διαφορές θέσεις της μητρικής μέσω pins. Το πρόβλημα είναι ότι στο manual της μητρικής (asus A7N8X-X) οι αντίστοιχες θέσεις που υπάρχουν για να συνδεθεί υπάρχουν διαφορετικές ονομασίες. Επειδή νοίζω οτί σας μπέρδεψα θα επισυνάψω μερικές φωτογραφίες για να καταλάβετε τι σας λέω.

Κάθε βοήθεια δεκτή

[PanZeus]

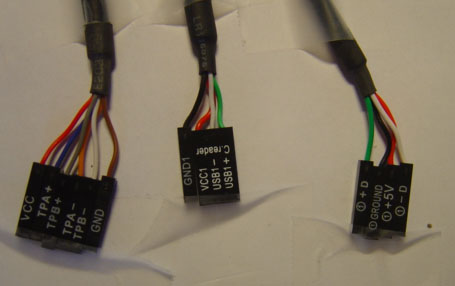

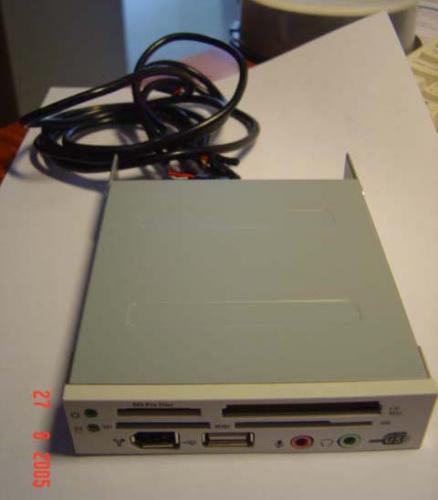

Φωτογραφίες από το card reader.

Οι καταλήξεις που φένονται είναι από τα 4 καλώδια που έχει σαν έξοδο για να συνδεθούν στον υπολογιστή.

[PanZeus]

Φωτ 1

[PanZeus]

φωτ 2

[PanZeus]

Φωτ 3

[FrOsT]

Φωτ 2 από τα αρηστερά προς τα δεξιά.

Firewire - Μισή USB για το cardreader - Μισή USB για την USB θύρα.

Μέσα στο manual εξηγεί την σειρά σύνδεσης του κάθε καλωδίου στην αντίστοιχη θύρα...

[PanZeus]

Το πρόβλημα μου είναι ότι τα στοιχεία που δίνουν τα καλώδια δεν ταιριάζουν με αυτά του Manual επισυνάπτω και την φωτ. για την εσωτερική θέση USB στην μητρική αν μπορείς να με βοηθήσεις λίγο παραπάνω

Ευχαριστώ για την βοήθεια

[FrOsT]

Διάγραμμα-->Καλώδια

USB+5V -->Vcc1 & +5V (red)

Usb_p5(6)- -->Usb1- & -D (white)

Usb_p5(6)+ -->Usb1+ & +D (green)

GND --> GND1 & Ground (black)

[PanZeus]

ευχαριστώ κλείνω το pc να το συνδέσω και θα σου πω αν όλα ειναι οκ.

[PanZeus]

Ευχαριστώ FrOsT όλα δουλεύουν μια χαρά. Τώρα μου μένει να ψάξω να βρω το manual της κάρτας ήχου για να φτιάξω και αυτή μιας που η μητρική μου δεν έχει Firewire για να την συνδέσω.

Ευχαριστώ και πάλι
