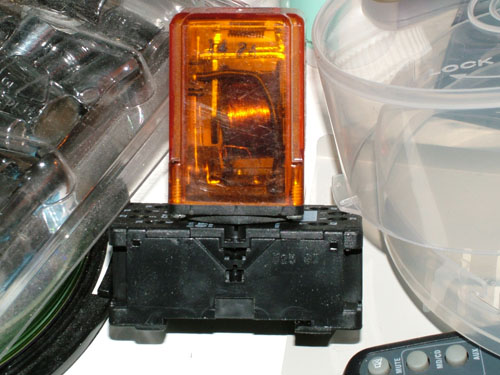

gus8511 Δημοσιεύτηκε Ιούνιος 4, 2005 #1 Κοινοποίηση Δημοσιεύτηκε Ιούνιος 4, 2005 ΜΟΛΙΣ ΧΤΕΣ ΠΗΡΑ ΑΥΤΟ ΤΟ ΡΕΛΕ ΚΑΙ ΔΕΝ ΞΕΡΩ ΠΩΣ ΝΑ ΤΟ ΣΥΝΔΕΣΩ! ΘΕΛΩ ΤΑ ΦΩΤΑ ΣΑΣ ΠΑΙΔΙΑ! ΟΡΙΣΤΕ ΜΕΡΙΚΕΣ ΦΩΤΟ Link to comment Share on other sites More sharing options...

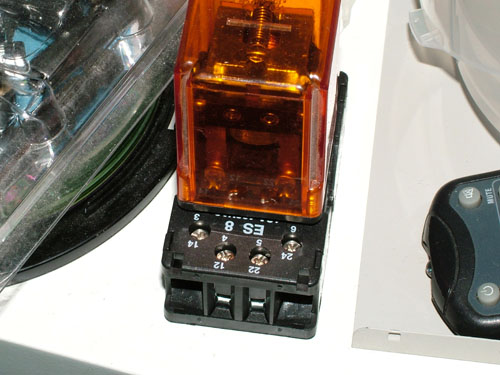

gus8511 Ιούνιος 4, 2005 Author #2 Κοινοποίηση Ιούνιος 4, 2005 2Ι ΦΟΤΟ Link to comment Share on other sites More sharing options...

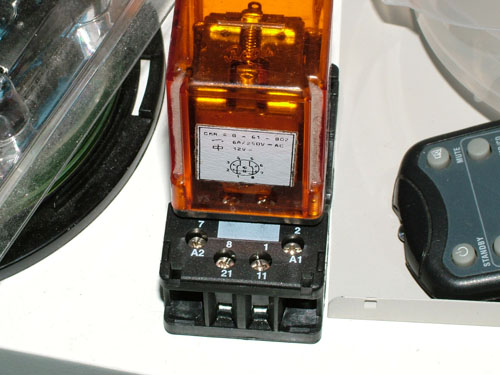

gus8511 Ιούνιος 4, 2005 Author #3 Κοινοποίηση Ιούνιος 4, 2005 3Η ΦΟΤΟ Link to comment Share on other sites More sharing options...
vdeseris Ιούνιος 4, 2005 #4 Κοινοποίηση Ιούνιος 4, 2005 Δεν ξέρω για το ρελέ αλλά θα σε παρακαλούσα να σταματήσεις να γράφεις με κεφαλαία. Ευχαριστώ Link to comment Share on other sites More sharing options...
gus8511 Ιούνιος 4, 2005 Author #5 Κοινοποίηση Ιούνιος 4, 2005 ΟΚ. Thnks για την παρατηρηση! Link to comment Share on other sites More sharing options...
Alexisferos Ιούνιος 4, 2005 #6 Κοινοποίηση Ιούνιος 4, 2005 φιλε εχει καποιο σχημα στις πλευρες του. μπορεις να μας το δειξεις.. γιατι ετσι δυσκολα θα σου πω που να το συνδεσεις. Link to comment Share on other sites More sharing options...
spresv Ιούνιος 4, 2005 #7 Κοινοποίηση Ιούνιος 4, 2005 βγαλε το ρελε απο τη βαση του, και θα δω αν μπορω να σου πω. Link to comment Share on other sites More sharing options...
Manolof_Ps Ιούνιος 4, 2005 #8 Κοινοποίηση Ιούνιος 4, 2005 Με ένα πολύμετρο μέτρα τις επαφές του ρελέ. Σε 2 επαφές θα μετρήσεις μια μικρή αντίσταση. Αυτές είναι το πηνίο του ρελέ. Αν εκεί βάλεις πρόχειρα μια 12V μπαταρία ('ισως και 9V να μπορεί να τον οπλίσει) θα μπορέσεις να βρείς (με το πολύμετρο πάλι) ποιές από τις επαφές είναι οι διακόπτες. Βέβαια με το σχήμα που έχει πάνω σου δείχνει ποια είναι. Αν θές (όπως είπαν τα παιδιά πιο πάνω) στείλε μια φωτογραφία με το σχήμα.ΥΣ.Μήπως ο ρελές που πήρες είναι τύπου καστάνιας? Link to comment Share on other sites More sharing options...

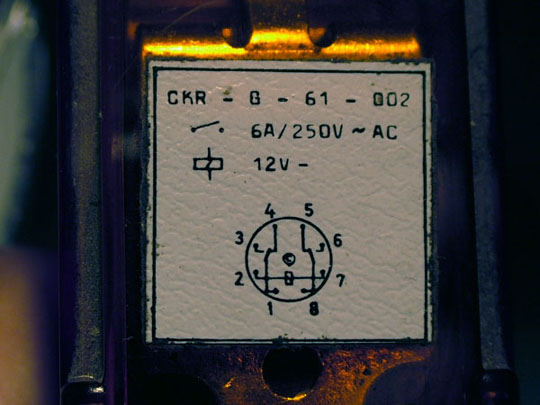

gus8511 Ιούνιος 4, 2005 Author #9 Κοινοποίηση Ιούνιος 4, 2005 Οριστε και μια φωτο με το διαγραμμα του ρελε Link to comment Share on other sites More sharing options...
gus8511 Ιούνιος 4, 2005 Author #10 Κοινοποίηση Ιούνιος 4, 2005 ουπσ, να την η φωτο Link to comment Share on other sites More sharing options...
makio Ιούνιος 5, 2005 #11 Κοινοποίηση Ιούνιος 5, 2005 δεν ειμαι ηλεκτρονικος αλλα απο τα λιγα που καταλαβαινω >>1) στο 2 και 7 θα δωσεις τα 12βολτ απο το μολεξ 2) το 1-4 και 8-5 σε κατασταση ηρεμιας (χωρις 12β δλδ) ειναι κλειστο κυκλωμα3) οταν δωσεις 12β τοτε θα εχεις 1-3 και 8-6 κλεισταοταν λεω 'κλειστο' εννοω οτι δυο σημεια πχ 1-4 ειναι σε επαφη -αντιθετα 'ανοικτο' σημαινει οτι δεν εχουν επαφηετσι οπως το βλεπω εγω πρεπει να συνδεθει ως εξηςστο 2 και το 7 θα ενωσεις μαυρο και κιτρινο απο μολεξ στο 1 και 8 θα δωσεις 220β (!) για να τροφοδοτεις την αντλια ας πουμεστο 3 και 6 ενωνεις τα καλωδια απο την αντλιαοταν παιρνει εμπρος το πισι δινει 12β (2-7) στο ρελε οποτε κλεινουν και οι επαφες απο1-4 σε 1-3 και απο 8-5 σε 8-6 και ξεκινα η αντλιαΑΛΛΑ-και ξαναλεω ΑΛΛΑ πριν αρχισεις να κοβεις καλωδια και να χωνεις την πριζα στο ρευμα ,καλο ειναι να τσεκαρεις με πολυμετρο +μια μπαταρια τι παιζετε.......αν δεν εχεις πολυμετρο με μια 9βολτη λιγο καλωδιο και μ ενα λαμπακι μπορεις να βρεις την συνδεσμολογιαελπιζω καποιος πιο σχετικος να σε βοηθησει περισσοτερο Link to comment Share on other sites More sharing options...
