Κοπρίτης Ιανουάριος 22, 2006 Author #141 Κοινοποίηση Ιανουάριος 22, 2006 Αρχική απάντηση από mariosalice [Σήμερα, στις 08:16] Καλά έκανες και το ξέθαψες. Αλήθεια τί έγινε με το διαγωνισμό? και που είναι οι τελικές φωτογραφίες? [νεκροφιλος mode on] ο διαγωνισμος εγινε κανονικοτατα ρε παιδια... το βραβειο καθυστερησε λιγακι (επεσε μεσα στον Αυγουστο) αλλα τελικα μου το φερε στο σπιτι ο Γιαννης του ocslabs αυτοπροσωπως δεν ειχα ξανακερδισει κατι αντιστοιχο ποτέ και πραγματικα ηταν πολυ καλη φαση. οσο για τις τελικες Pics... ομολογω οτι το αμελησα... αλλα θα αποζημιωσω (<ελπιζω) ποσταροντας τις χρωστουμενες φωτογραφιες καθως και ενα "οχι και τοσο μικρο" Update του MPC-01 λιαν συντομως ευχαριστω για ακομα μια φορα για τα καλα σας λογια :worship: και stay tuned...[/νεκροφιλος] Link to comment Share on other sites More sharing options...
mariosalice Ιανουάριος 22, 2006 #142 Κοινοποίηση Ιανουάριος 22, 2006 Συγχαρητήρια και με γειές το έπαθλο...Το άξιζες με τα χίλια. Link to comment Share on other sites More sharing options...
MasterDAL Ιανουάριος 22, 2006 #143 Κοινοποίηση Ιανουάριος 22, 2006 Δεν βρίσκω λόγια. Μόλις είδα (ναι "λίγο" καθηστεριμένα) το project. Φιλε απλά δεν παίζεσαι:clap: :clap: :clap: :clap: :clap: :clap: :worship: :worship: :worship: :worship: :worship: :worship: Link to comment Share on other sites More sharing options...

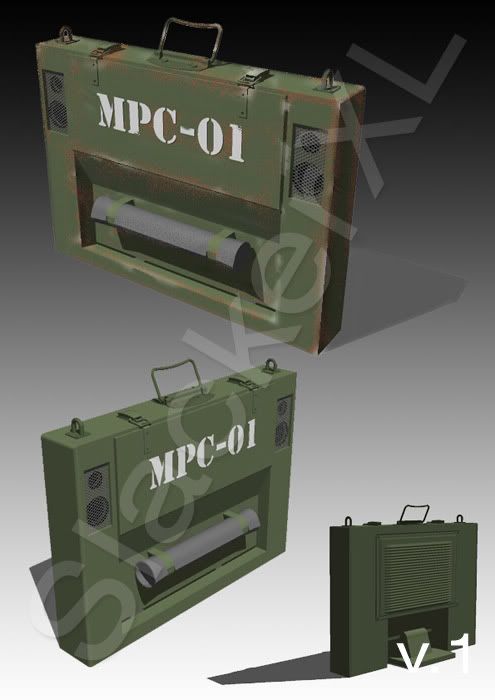

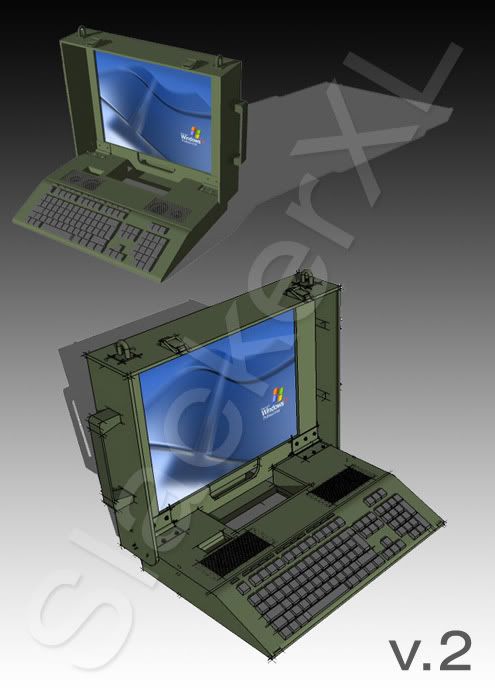

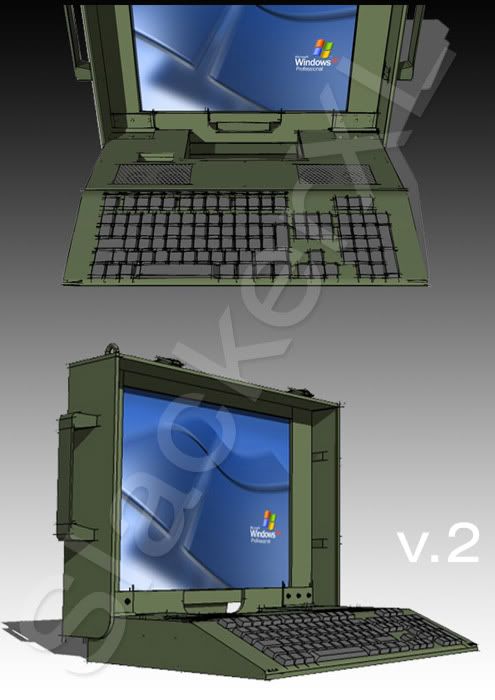

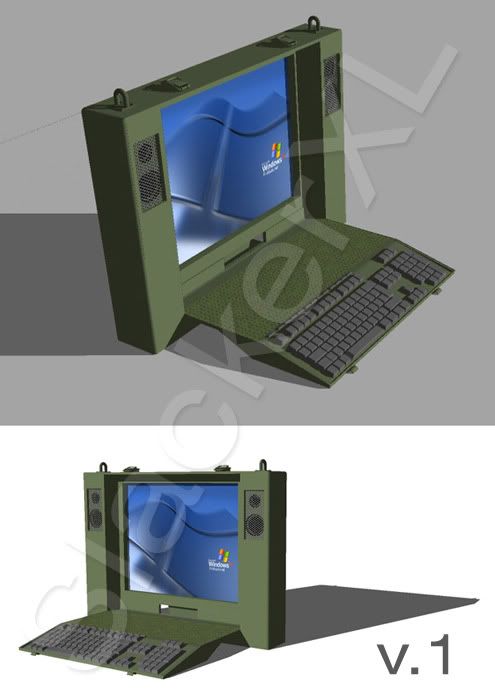

Κοπρίτης Φεβρουάριος 1, 2006 Author #144 Κοινοποίηση Φεβρουάριος 1, 2006 Πριν από λιγο καιρο το MPC-01 εκτεθηκε σε γνωστο καταστημα πληροφορικης στον χωρο των overclocking & modding προιοντων. Το πρωτο πραγμα που διαπιστωσα βλεποντας το κουτι αυτό πανω σε έναν παγκο και διπλα σε μια συμβατικη οθονη και πληκτρολογιο, ηταν ποσο αταιριαστο εμοιαζε διπλα τους Ετσι με συνοπτικες διαδικασιες αποφασιστηκε η κατασκευη/ μονταρισμα μιας οθονης και ενός desktop set ετσι ώστε να συμβαδιζουν αισθητικα με το αρχικο case. (με αμεση χορηγια 19αρας Samsung 913v, labtec wireless desktop & ηχειων ozaki) Η αρχικη ιδεα προεβλεπε απλα το βαψιμο και την προσθηκη καποιων λεπτομερειων σε μια οθονη tft και ένα σετ πληκτρολογιο/ ποντικι. Επειδη όμως αυτό ηταν κατι το οποιο κακως ή καλως εχει γινει αρκετες φορες στο παρελθον, αποφασισα να δοκιμασω μια πιο ενδιαφερουσα αλλα και συναμα δυσκολη κατασκευαστικα λυση: την ενσωματωση ολων των επιμερους τμηματων σε μια ενιαια και φορητη κατασκευη ,πιο ταιριαστη με τον «μαχιμο» χαρακτηρα του MPC-01... Όπως και στο παρελθον, ετσι και τωρα, με συμμαχο το sketchup η ιδεα περασε από τη θεωρια στο χαρτι (ή μαλλον στην οθονη) ετσι ώστε να υπολογιστουν καλυτερα τεχνικες λεπτομερειες και φυσικα να δοκιμαστουν διαφορες παραλλαγες οσο πιο γρηγορα και ανεξοδα γινοταν Το αρχικο σχεδιο εμοιαζε καπως ετσι Οθονη 19 ιντσων με 2 λεπτα ηχεια τοποθετημενα παραπλευρως και ανακλινομενο καλυμα με ενσωματωμενο ασυρματο πληκτρολογιο. (ο μαυρος κυλινδρος είναι τυλιγμενο ετοιμοπολεμο mousepad) Επειδη όμως το αποτελεσμα βγηκε μαλλον πιο φαρδυ αποσο υπολογιζα αρχικα, αποφασισα να μειωσω καπως το μεγεθος, μετακινωντας τα ηχεια απο τα πλαγια της οθονης > μπροστα από αυτην, ετσι ώστε το φαρδος της κατασκευης να μην υπερβαινει τους 50 ποντους. Καπως ετσι προεκυψε και η δευτερη εκδοχη όπως φαινεται στα σχεδιακια παρακατω Το κυριο τμημα ενσωματωνει το πληκτρολογιο και τα ηχεια αλλα και τον πομπο του ασυρματου desktop set και κλεινοντας, θηλυκωνει μεσα στο καλυμα της οθονης. Link to comment Share on other sites More sharing options...
mariosalice Φεβρουάριος 1, 2006 #145 Κοινοποίηση Φεβρουάριος 1, 2006 Ε είσαι απίστευτος.’παιχτος. Link to comment Share on other sites More sharing options...

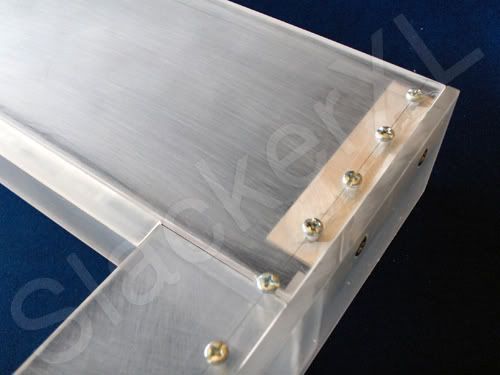

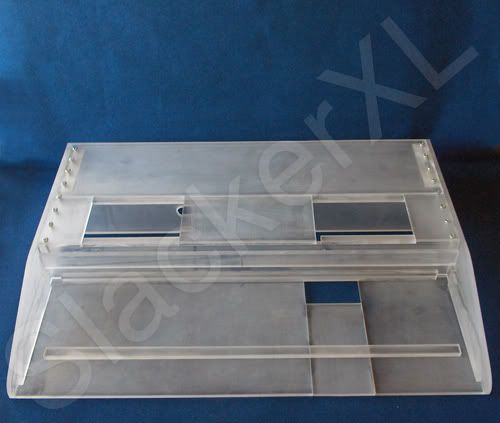

Κοπρίτης Φεβρουάριος 1, 2006 Author #146 Κοινοποίηση Φεβρουάριος 1, 2006 Αφου λοιπον το σχεδιο ειχε φτασει σε ενα ικανοποιητικο σταδιο ξεκινησε και η κατασκευη (από το κυριως τμημα) Για βασικο υλικο αποφασισα να χρησιμοποιησω plexiglass παχους 6 & 4χιλ. Αφου τα κομματια μετρηθηκαν και κοπηκαν καταλληλα, συναρμολογηθηκαν με ενισχυση από διατομες αλουμινιου και εποξικη κολλα προκειμενου να γινει η κατασκευη οσο το δυνατον πιο στιβαρη (κατι απαραιτητο δεδομενου ότι το συνολο θα πρεπει να είναι πτυσσομενο αλλα και φορητο) Οι απαραιτητες βιδες δεν θα μπορουσαν φυσικα να λειπουν, Αλλοτε φρεζαριστες και αλλοτε εμφανεις ώστε να θυμιζουν ότι προκειται για συμπληρωματικη κατασκευη του MPC-01 :whistling Το κυριως σκαφος μετα από την βασικη συναρμολογηση εμοιαζε καπως ετσι Link to comment Share on other sites More sharing options...

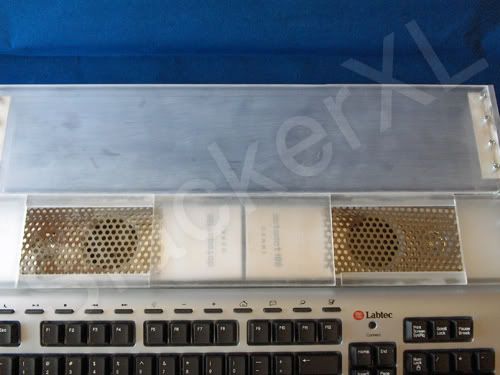

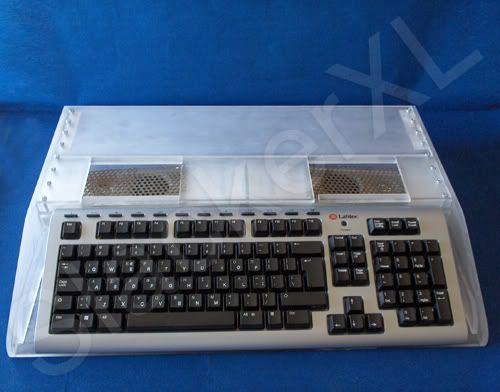

Κοπρίτης Φεβρουάριος 1, 2006 Author #147 Κοινοποίηση Φεβρουάριος 1, 2006 Στη συνεχεια, αφου λυθηκαν πληρως τα ηχεια και το πληκτρολογιο πηραν την θεση τους στον παγκο και υπεστησαν τους απαραιτητους βανδαλισμους ώστε να ερθουν στα μετρα της κατασκευης (λιγο ξυρισμα ποτε δεν εβλαψε:devil: ) Το πληκτρολογιο, προχειρα τοποθετημενο στο σκαφος (δυστυχως το κενο που αφηνει στις ακρες θα με παιδεψει σιγουρα στη συνεχεια) και τα μικρα Ozaki στην μελλοντικη τους θεση, με μια διατρητη λαμαρινα για προστασια Μεχρι εδώ παντως μου θυμιζει αφανταστα το παλιο μου Commodore64 Link to comment Share on other sites More sharing options...
Qlim4X Φεβρουάριος 1, 2006 #148 Κοινοποίηση Φεβρουάριος 1, 2006 απλα γραφεις κοπριτη!!!!! καταπλικτικη δουλια μεχρι στιγμης... καλη συνεχεια και keep moding!!! Link to comment Share on other sites More sharing options...

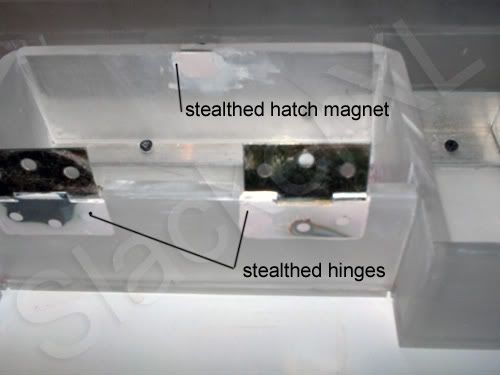

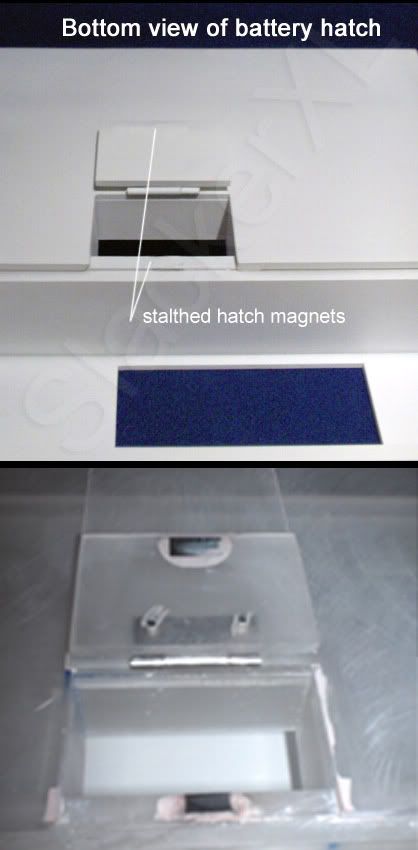

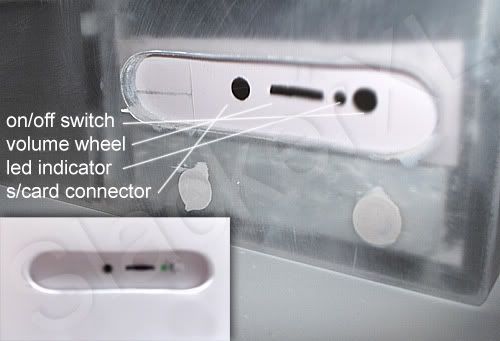

Κοπρίτης Φεβρουάριος 1, 2006 Author #149 Κοινοποίηση Φεβρουάριος 1, 2006 Στο κατω τμημα του σκαφους χρειαστηκε να ανοιχτει μια θυριδα προσβασης για τις μπαταριες του πληκτρολογιου. Με ένα απλο μεντεσεδακι και ένα κομματι μαγνητη ενσωματωμενο στο πλεξυ, το πορτακι θα επετρεπε την αλλαγη τους αλλα παραλληλα θα εκλεινε ευκολα χωρις βιδες ή αλλους διακοπτες. και επειδη το κολπο με το μαγνητακι μου αρεσε ειπα να το χρησιμοποιησω και στη θυριδα του δευτερου χωρου αποθηκευσης (επισης στο κατω τμημα του σκαφους) αυτή τη φορα ενσωματωθηκαν και οι μεντεσεδες Στο προφιλ του σκαφους ανοιχτηκε μια οβαλ τρυπα με πλατη από λεπτο φυλλο πλαστικου προκειμενου να τοποθετηθουν οι πηγες εισοδου και το volume control των ηχειων Link to comment Share on other sites More sharing options...
Κοπρίτης Φεβρουάριος 1, 2006 Author #150 Κοινοποίηση Φεβρουάριος 1, 2006 Αρχική απάντηση από D.J.AleXXX_gr [Σήμερα, στις 01:41] απλα γραφεις κοπριτη!!!!! καταπλικτικη δουλια μεχρι στιγμης... καλη συνεχεια και keep moding!!! Αρχική απάντηση από mariosalice [Σήμερα, λιγο πριν τον Alex] Ε είσαι απίστευτος. ’παιχτος. Ευχαριστω παιδες χαιρομαι πολυ που σας αρεσει η ιδεα Link to comment Share on other sites More sharing options...

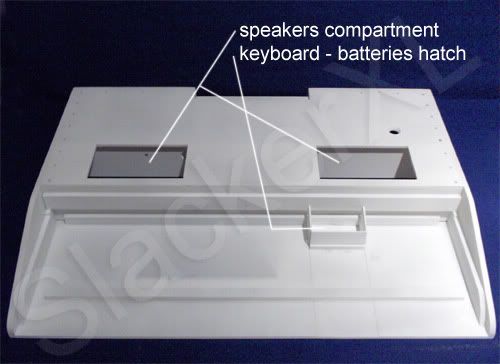

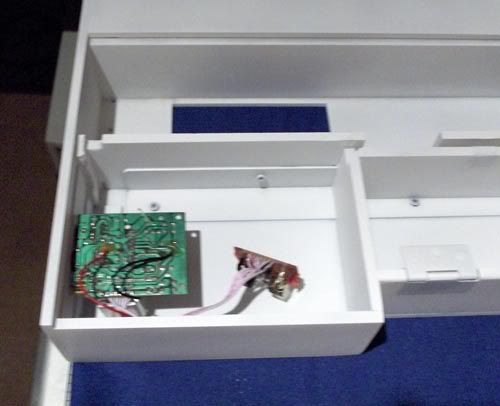

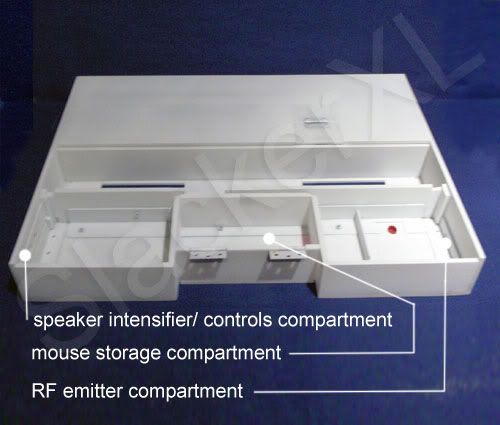

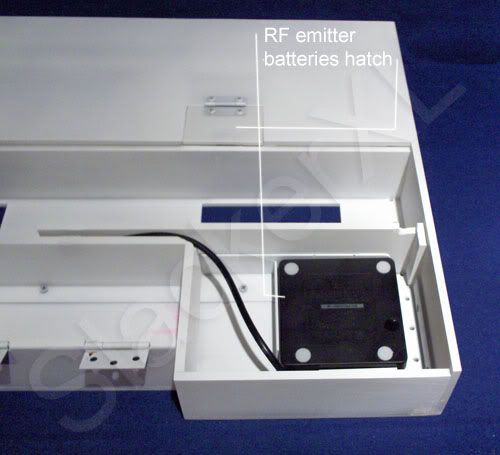

Κοπρίτης Φεβρουάριος 1, 2006 Author #151 Κοινοποίηση Φεβρουάριος 1, 2006 Σαυτο το σταδιο λογω του διαφανου ακρυλικου αλλα και των πολλων προσθηκων, χρειαστηκε ένα καλο τριψιμο/ στοκαρισμα και δυο χερια ασταρι ώστε να εντοπισω τυχον κενα και ατελειες στην συναρμολογηση με την ευκαιρια στις φωτο παρακατω φαινεται και η βασικη διαταξη του εσωτερικου του σκαφους ώστε να γινεται πιο κατανοητη η παρουσιαση στη συνεχεια (αλλιως αντε να καταλαβεις προς τα πού πεφτει αυτή η θυριδα των μπαταριων :wassat: ) Στα δυο πλευρικα διαμερισματα βρηκαν την θεση τους ο πομπος του wireless desktop και η πλακετα των ηχειων σορρυ για την ποιοτητα των φωτο αλλα παλευω με μια ποταπη HP M22 μεχρι να επισκευαστει η hp945 οποτε ο κοκκος και η θολουρα θα πεσουν συννεφο @.38.45 Μαστρο Μητσο μη βαρας Link to comment Share on other sites More sharing options...

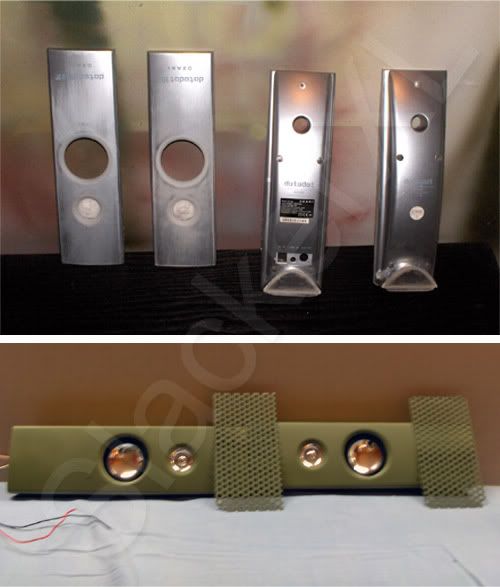

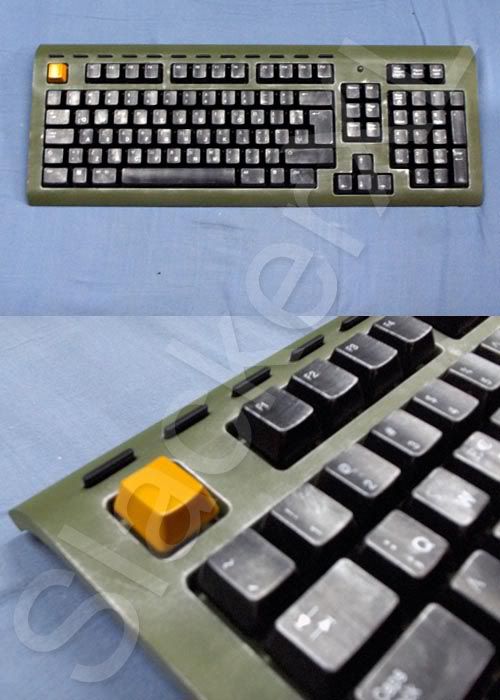

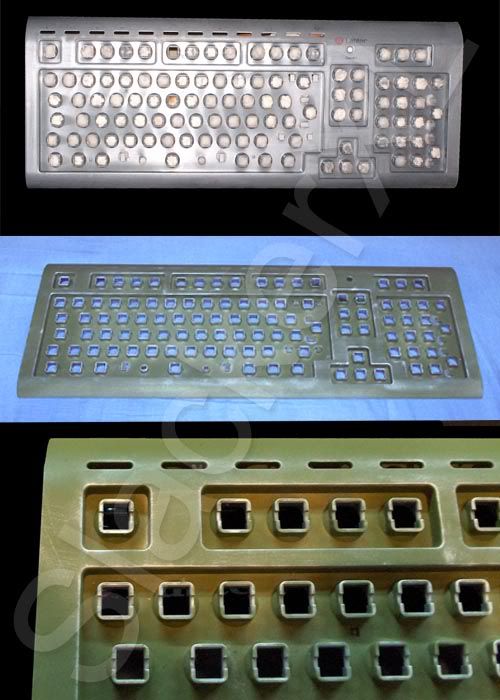

Κοπρίτης Φεβρουάριος 1, 2006 Author #152 Κοινοποίηση Φεβρουάριος 1, 2006 Το πληκτρολογιο μιας και επρεπε να ενσωματωθει στην κατασκευη πριν την ολοκληρωση της, χρειαστηκε να λυθει και να βαφτει εκ των προτερων (αφου επρεπε να βγουν ολα τα πληκτρα προκειμενου να βαφτει και το σκαφακι του) ετσι αφου λυθηκε, τριφτηκε και μασκαριστηκε (χρησιμοποιησα μουσκεμενο χαρτομαντιλο σε ΟΛΕΣ τις τρυπες γιατι ετσι και παει χρωμα στην υποδοχη του πληκτρου τη βαψαμε :...: ) δεχτηκε δυο χερια απο το κλασσικο olive drab (περισσευματα απο το MPC-01 ) Και μιας και ειχα ετοιμο χρωματακι και το βαφειο στημενο, περασα και τα ηχειακια δυο χερια χρωμα (αφου και αυτα θα πρεπει να ειναι βαμμενα πριν ενσωματωθουν στο σκαφος) Παντως και εδω το βρεγμενο χαρτομαντηλο βοηθησε πολυ στο μασκαρισμα δυσκολων σχηματων οπως ο κωνος των ηχειων αφου στεγνωσε καλα το χρωμα του πληκτρολογιου και δεχτηκε και την απαραιτητη τεχνητη φθορα (στεγνο πινελο με mat aluminium) εβαλα τα πληκτα πισω στη θεση τους δινοντας παραλληλα και σ'αυτα μια οψη φθαρμενου μεταλλου (το esc μονο την λυτωσε προς το παρον) Link to comment Share on other sites More sharing options...
saxon_747 Φεβρουάριος 2, 2006 #153 Κοινοποίηση Φεβρουάριος 2, 2006 :blink: :woot: Πωπω... Τι εχεις κανει ρε κοπριτη??? Απλα τελειο. Link to comment Share on other sites More sharing options...
unseen Φεβρουάριος 2, 2006 #154 Κοινοποίηση Φεβρουάριος 2, 2006 :drool: :drool: :drool: Link to comment Share on other sites More sharing options...
YDinopoulos Φεβρουάριος 2, 2006 #155 Κοινοποίηση Φεβρουάριος 2, 2006 Απλα συμφωνω με τον unseen...:drool: :drool: :drool: :drool: :drool: :drool: :drool: Link to comment Share on other sites More sharing options...
SLN Φεβρουάριος 2, 2006 #156 Κοινοποίηση Φεβρουάριος 2, 2006 Εχεις ξεφυγει... λιγουλακι! Link to comment Share on other sites More sharing options...
kender Φεβρουάριος 2, 2006 #157 Κοινοποίηση Φεβρουάριος 2, 2006 :drool: απλά θεικό για ακόμα μια φορά :drool: Link to comment Share on other sites More sharing options...
Makis Hourdakis Φεβρουάριος 2, 2006 #158 Κοινοποίηση Φεβρουάριος 2, 2006 Θεός για άλλη μια φορά!!! :D:D :clap: Μερικές παρατηρήσεις, τώρα που είναι ακόμα νωρίς: 1. Τα ηχεία γιατί να τα βάλεις ολόκληρα μέσα; Ίσα ίσα που θα πρέπει να τα στηρίξεις και κατάληλα για να μη χτυπάνε κτλ κτλ. Στη θέση σου θα κόλλαγα τους κόνους πάνω σε ένα φύλλο πλαστικού ή μετάλλου και μετά αυτό απο κάτω απο το Plexy και ανάμεσά τους τη γρίλια. Πιστεύω θα ήτανε καλύτερα... 2. Το control panel για τον ήχο πιστεύω μπορείς να το κάνεις καλύτερο... Στη θέση σου θα έβαζα μεταλλικό βιδωτό jack για input και για ακουστικά, μεταλλικό knob για το volume, ή πλαστικό απο κιθάρα stratocaster βαμένο στο ανάλογο χρώμα (http://www.stollas.gr/products.asp?codeA=072&codeB=073&codeC=083&Page=5) ή καλύτερα ποτενσιόμετρο που να λειτουργεί και ως διακόπτης. Διαφορετικά, για διακόπτη on-off έναν κλασικό μεταλλικό διακόπτη on/off (πάνω/κάτω). Για ενδείξεις επίσης θα προτιμούσα λαμπτήρα πυρακτώσεος αν μπορείς να κάνεις καμιά πατέντα ή πορτοκαλί led διαφορετικά, και στις δυο περιπτώσεις πίσω απο ένα θολό πλαστικό τζαμάκι. Γνώμη μου επίσης, σαν καλός modder δεν πρέπει να αρκεστείς μόνο σε εμφάνιση και να κρατήσεις έτοιμα κάποια πράγματα. Εδώ πχ θα μπορούσες εύκολα να φτιάξεις έναν πίνακα ελέγχου όπως ακριβώς τον θες. Το να φτιάξεις μια τέτοια πλακέτα είναι αρκετά εύκολη υπόθεση... 3. Επίσης, προσωπικά θα ξήλωνα τη βάση και τα πλαστικά απο την οθόνη, και θα την εφάρμοζα κατευθείαν στο υπόλοιπο σώμα. Πιστεύω θα ήταν καλύτερα έτσι... Επίσης, ελπίζω να μην ξεχάσεις να βάψεις σε χρώμα παραλλαγής τα καλώδια που θα επικοινωνεί το set με το MPC-01. Link to comment Share on other sites More sharing options...
Κοπρίτης Φεβρουάριος 2, 2006 Author #159 Κοινοποίηση Φεβρουάριος 2, 2006 Αρχική απάντηση από Makis Hourdakis [Σήμερα, στις 15:46] Θεός για άλλη μια φορά!!! :D:D :clap: Μερικές παρατηρήσεις, τώρα που είναι ακόμα νωρίς: 1. Τα ηχεία γιατί να τα βάλεις ολόκληρα μέσα; Ίσα ίσα που θα πρέπει να τα στηρίξεις και κατάληλα για να μη χτυπάνε κτλ κτλ. Στη θέση σου θα κόλλαγα τους κόνους πάνω σε ένα φύλλο πλαστικού ή μετάλλου και μετά αυτό απο κάτω απο το Plexy και ανάμεσά τους τη γρίλια. Πιστεύω θα ήτανε καλύτερα... Καταρχην σε ευχαριστω για τα καλα σου λογια αλλα και τις προτασεις- ιδεες ας παρουμε τα ερωτηματα ομως ενα ενα με τη σειρα Σχετικα με τα ηχεια... δεν τα στηνω σκετα γιατι θελω οτιδηποτε τυχει να χαλασει ,για τον οποιοδηποτε λογο, να αντικαθισταται ευκολα (με εξαιρεση το λιγοτερο επιφοβο πληκτρολογιο) εξαλλου η καλη στερεωση των ηχειων ειναι πιο ευκολη απο το να δημιουργησεις εκ νεου καμπινες ηχειου χωρις να εγγυαται κανεις οτι με τον δευτερο τροπο θα εχω και καλυτερο ηχητικο αποτελεσμα Αρχική απάντηση από Makis Hourdakis [Σήμερα, στις 15:46] 2. Το control panel για τον ήχο πιστεύω μπορείς να το κάνεις καλύτερο... Στη θέση σου θα έβαζα μεταλλικό βιδωτό jack για input και για ακουστικά, μεταλλικό knob για το volume, ή πλαστικό απο κιθάρα stratocaster βαμένο στο ανάλογο χρώμα (http://www.stollas.gr/products.asp?codeA=072&codeB=073&codeC=083&Page=5) ή καλύτερα ποτενσιόμετρο που να λειτουργεί και ως διακόπτης. Διαφορετικά, για διακόπτη on-off έναν κλασικό μεταλλικό διακόπτη on/off (πάνω/κάτω). Για ενδείξεις επίσης θα προτιμούσα λαμπτήρα πυρακτώσεος αν μπορείς να κάνεις καμιά πατέντα ή πορτοκαλί led διαφορετικά, και στις δυο περιπτώσεις πίσω απο ένα θολό πλαστικό τζαμάκι. Γνώμη μου επίσης, σαν καλός modder δεν πρέπει να αρκεστείς μόνο σε εμφάνιση και να κρατήσεις έτοιμα κάποια πράγματα. Εδώ πχ θα μπορούσες εύκολα να φτιάξεις έναν πίνακα ελέγχου όπως ακριβώς τον θες. Το να φτιάξεις μια τέτοια πλακέτα είναι αρκετά εύκολη υπόθεση... Lol ρε μακη... αρχικα αυτο ειχα κατα νου πηρα και knobs & swithes κιολας αλλα δυστυχως δεν υπαρχει περιθωριο στο φαρδος του κουτιου για κατι τετοιο αν μπουν στην μεγαλη επιφανεια βρισκουν στην οθονη ενω εαν μπουν στο πλαι, βρισκουν στο κλεισιμο του κουτιου επελεξα τη χωνευτη λυση των στανταρ ρυθμιστικων ακριβως γιατι ειναι χαμηλου προφιλ και χωρανε τελεια στο πλαι χωρις να ενοχλουν το ανοιξε κλεισε του κουτιου (aka λειτουργικος συμβιβασμος) η ιδεα παντως της λυχνιας ειναι πραγματι πολυ καλη και ισως ενα πανελακι της Coolermaster να πρεπει να ενσωματωθει.... Αρχική απάντηση από Makis Hourdakis [Σήμερα, στις 15:46] 3. Επίσης, προσωπικά θα ξήλωνα τη βάση και τα πλαστικά απο την οθόνη, και θα την εφάρμοζα κατευθείαν στο υπόλοιπο σώμα. Πιστεύω θα ήταν καλύτερα έτσι... τα σχεδια εχουν ηδη γινει και εισαι μεσα... η βαση φευγει τελικα (μιας και ουτως ή αλλως αδυνατει να στηριξει επαρκως το βαρος της κατασκευης) και ο σκελετος της μενει μεν αλλα κρυβεται πισω απο καλυμμα Plexiglass (απλα για ειναι δυνατη η αντικατασταση της διχως να απαιτειται η καταστροφη της κατασκευης) Αρχική απάντηση από Makis Hourdakis [Σήμερα, στις 15:46] Επίσης, ελπίζω να μην ξεχάσεις να βάψεις σε χρώμα παραλλαγής τα καλώδια που θα επικοινωνεί το set με το MPC-01. εισαι μες το μυαλο μου παντως... μπορει να μην εκανα παραλλαγη αλλα εχω ηδη βαψει ολα τα sleeves στο χρωμα του κουτιου.... (ακολουθουν pics συντομως) και παλι σ'ευχαριστω για τις ιδεες-σχολια.. εχεις μπει κι εσυ στο κλιμα για τα καλα.. Link to comment Share on other sites More sharing options...

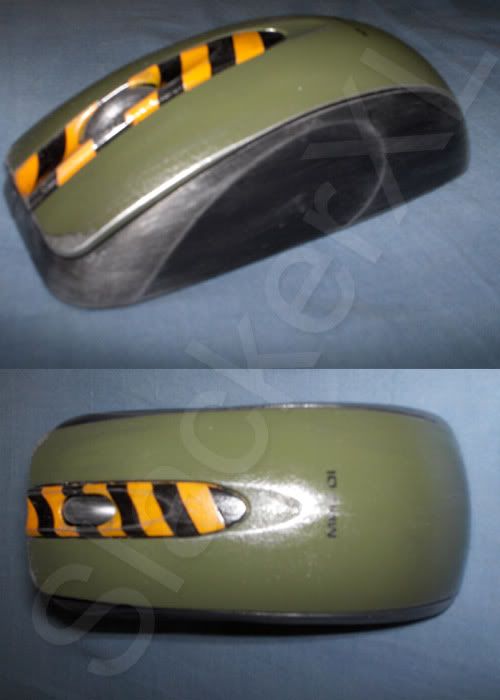

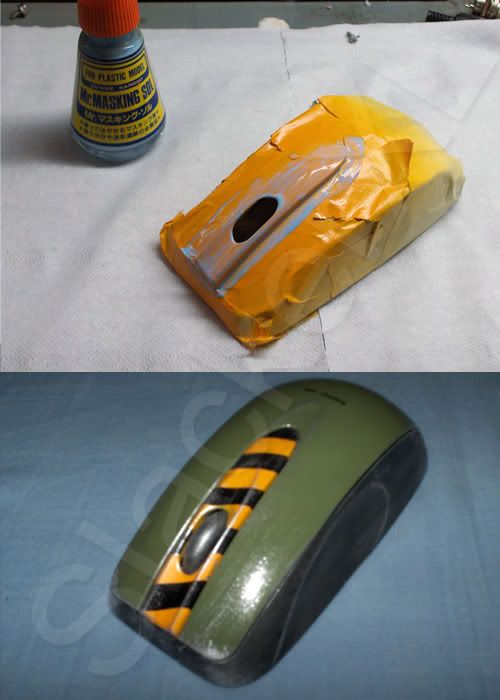

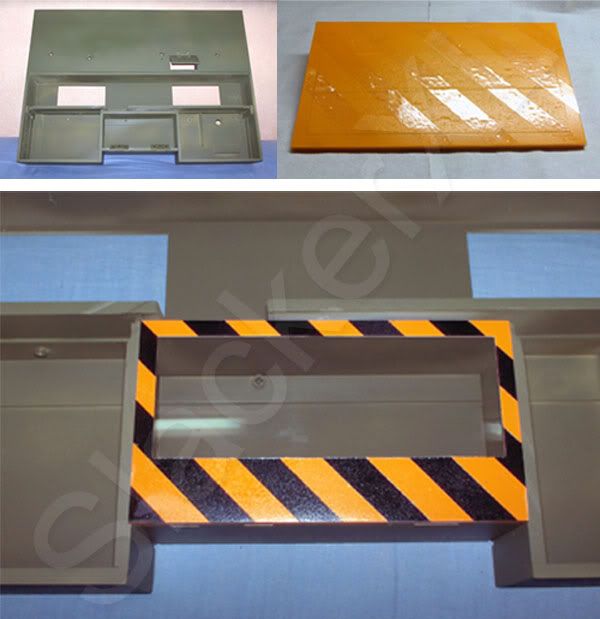

Κοπρίτης Φεβρουάριος 2, 2006 Author #160 Κοινοποίηση Φεβρουάριος 2, 2006 Σαυτο το σημειο ομολογω οτι δεν μπορεσα να κρατηθω και ψεκασα ένα γρηγορο χρωματακι απλα για να δω πως δειχνει το συνολο. Παραλληλα όμως εσκασε και η ιδεα της θυριδας του mouse compartment Bαψιμο λοιπον με το κλασσικο κιτρινομαυρο μοτιβο (όπως και στη θυριδα εκτακτου αναγκης του MPC-01) και μιας και το κιτρινομαυρο ειχε παρει φορα (παρακαλω να λειπουν σχολια για τον αγωνα της περασμενης κυριακης ) ειπα να περιποιηθω λιγακι και το ποντικι μετα από καλο μασκαρισμα με υγρο maskol, μιας και το κεντρικο τμημα γυρω από το ροδακι του ποντικιου λογω του ιδιαιτερου ακανονιστου σχηματος του μασκαρεται πολύ δυσκολα με χαρτοταινιες κτλ ,εβαψα το κιτρινο και κατοπιν τις μαυρες λωριδες φτανοντας στο αποτελεσμα που φαινεται παρακατω. το κυριως σωμα του ποντικιου βαφτηκε με το ιδιο πρασινο απλα δεχτηκε επιπλεον τρια χερια ακρυλικο βερνικι για εξτρα αντοχη από την καθημερινη τριβη (ακολουθει και ένα χερακι με ματ βερνικι για το σωστο τελειωμα μολις αξιωθω να αγορασω κανενα τεταρτακι ) το μικρο logo MPC-01 γραφτηκε με dry transfer γραμματακια της DecaDry ΠΡΙΝ περαστει το βερνικι (Υπενθυμιζω το τελικο αποτελεσμα ΔΕΝ θα εχει αυτην την απαισια γυαλαδα, όταν επιτελους δεχτει το τελικο βερνικι του) Link to comment Share on other sites More sharing options...
