Φτιάξτε το δικό σας FillPort σε 20 λεπτά

[darkCount]

Μιας και το έφερε η ανάγκη, και επειδή δεν ήθελα να δώσω τσάμπα λεφτά για το fillport της dangerden, είπα να φτιάξω το δικό μου.

Για όποιον δε ξέρει τι είναι το FillPort...είναι ένας τρόπος να γεμίζουμε το κύκλωμα της υδρόψυξης μας χωρίς την ανάγκη ενος τανκ. Μπαίνει συνήθως στο ψηλότερο σημειο - οροφή του tower μας - και κλείνει με κάποια τάπα.

Αρκετές οικόνες υπάρχουν στο site της dangerden που κατασκευαζει και πουλά ένα τέτοιο

DangerDen

Είναι 20 λεπτά υπόθεση και με μηδαμινό κόστος.

Βασικα Υλικά:

1 μπρούτζινο ρακόρ 1/2

1 μπρούτζινη τάπα 1/2

Λίγη κόλλα

2 κομμάτια πλέξι

Έξτρα υλικά για όποιον θέλει να το σενιάρει λίγο παραπάνω και να το μονώσει όπως εγώ:

Αρμαφλεξ ή Akasa Paxmate

Εγώ στη συγκεκριμένη περίπτωση έβαλα το 2ο.

Εργαλεία:

Dremel

Δραπανάκι μπαταρίας

Ανοξείδωτες βίδες

Τρυπάνια 2,5 - 3 χιλιοστών

Λίμα

Αυτα χρησιμοποίησα εγώ. Ο καθένας μπορεί να κάνει τη δουλειά με όποια παραλαγή θέλει και με ότι έχει διαθέσιμο.

Ξεκινάμε λοιπόν τη διαδικασία με τα 2 κομμάτια πλέξι. Τα κόβουμε ίδια σε μέγεθος και ζωγραφίζουμε στο κέντρο τους το σχήμα από το κέντρο του ρακόρ.

Αυτό το σχήμα θα "σκάψουμε" και στα 2 κομμάτια πλεξι μέχρι τη μέση τους περίπου σε πάχος, ώστε να παγιδευσουμε μέσα τους το ρακόρ και να το ασφαλίσουμε ώστε να μην γυρίζει όταν βάζουμε και βγάζουμε την ταπα.

Αφου ταιριάξουμε το ρακόρ μέσα τους, γεμίζουμε με κόλλα και βιδώνουμε τα 2 κομμάτια μαζί και αφήνουμε να στεγνώσει.

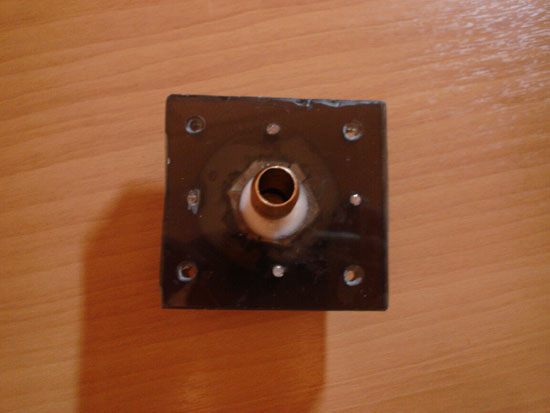

Ακολουθούν φωτό από το κουμπωμένο πλέον ρακόρ μέσα στα πλέξι. Δυστυχώς δεν είχα την ψηφιακή όταν "έσκαψα" τα πλέξι αλλα μπορείται να διακρίνεται το σκάψιμο από την φωτογραφία.

[darkCount]

Όπως βλέπεται, φαίνεται 6γωνο "σκάψιμο" στα πλεξι όπως επίσης και οι 4 βίδες που τα δενουν μαζί.

Οι 4 έξτρα τρύπες είναι για να το κουμπώσουμε στο tower μας ή όπου το τοποθετήσουμε.

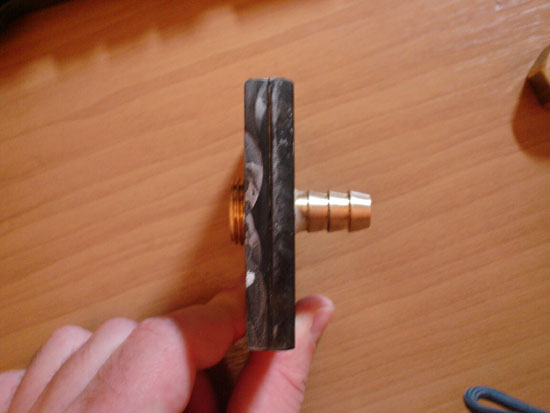

Το όλο σκάψιμο έγινε ώστε να μην υπάρχει κενό μεταξύ των 2 πλέξι, όπως φαίνεται στην συγκεκριμένη φωτό...

[darkCount]

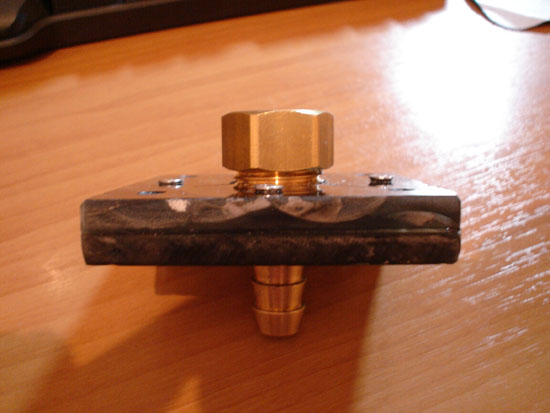

Και εδώ έχουμε το fillport μας πριν το συμμάζεμα του.

Ακολουθεί μόνωση ή οποία είναι προαιρετική. Απλά δείχνει πιο όμορφο έτσι.

Εγώ το μόνωσα κιόλας γιατί το νερό που θα περάσει μέσα του θα ειναι κρύο, οπότε θα υπηρχει φόβος υγροποίησης.

Περισσότερα όταν τελιώσει το project μου...

[darkCount]

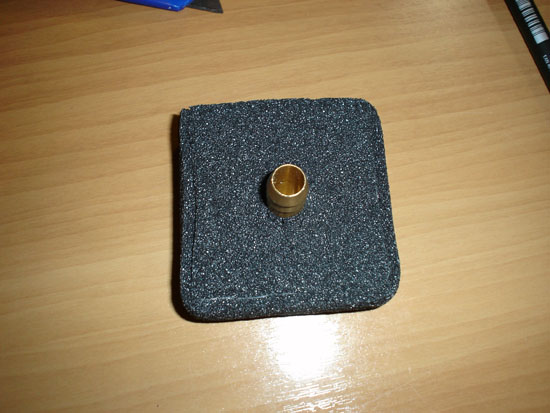

Μονωμένο πλέον από κάτω....

[darkCount]

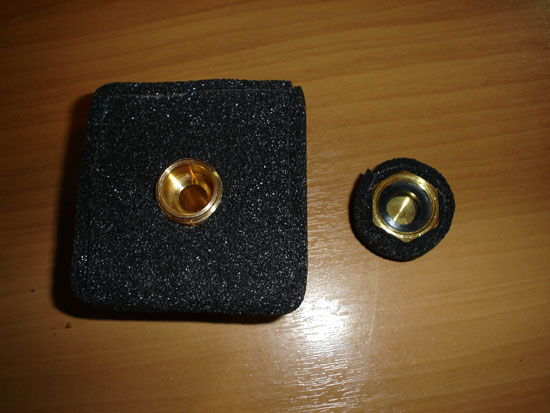

Και από πάνω, όπως επίσης και η τάπα....

[darkCount]

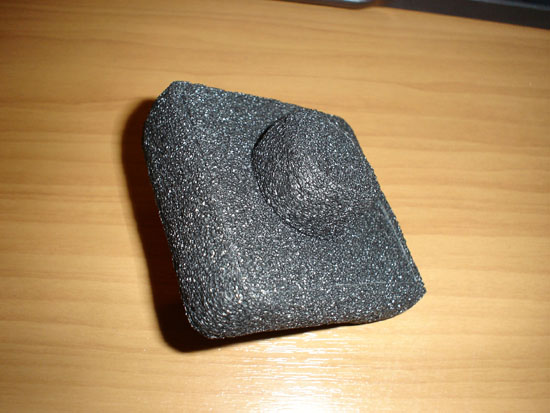

Έτοιμο το FillPort μας.

Οι τρύπες για το κούμπωμα στο κουτι δεν φάινοται, αλλά είναι πολύ ευκολο να τις βρούμε "ψάχνωντας" με μια ονοντογλυφίδα ή κάτι παρόμοιο, όταν έρθει η ώρα της τοποθέτησης.

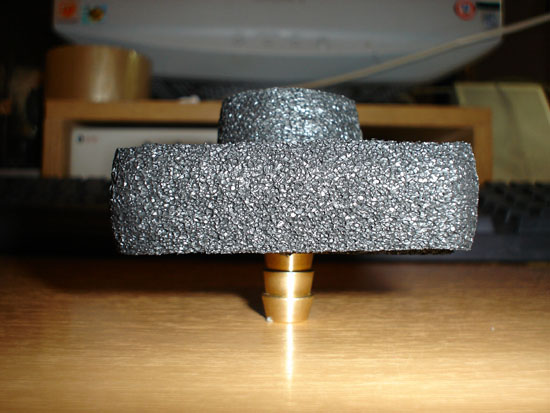

[darkCount]

Όταν το τοποθετήσουμε, μόνο η τάπα θα βρίσκεται έξωτερικά από το κουτί μας. Όλο το υπόλοιπο θα είναι εσωτερικά.

Η τάπα περιέχει 2-3 λαστιχάκια και βιδώνει και ξεβιδώνει με το χέρι χωρίς την ανάγκη κάποιου εργαλείου.

Η μονωση εξαφανίζει οποιοδήποτε ίχνος κραδασμού που μπορεί να είχαμε.

Enjoy!

[greekfragma]

μπραβο ρε μακη.

τρομερο/πανεμορφο/πολυ πρακτικο και πολυ οικονομικο

το αποτελεσμα ειναι εργοστασιακο ρε συ:worship:

τωρα που ζεσταθηκες ποιος σε πιανει.........(για να δουμε τι αλλα θα μας ετοιμασεις εν καιρω)

υ.γ. ειμαι μσν

[magicman]

πολυ καλη δουλεια και προσεγμενη! μπραβο και απο μενα! συνεχισε ετσι φιλε μου!

[doctor]

....η κατασκευη είναι πραγματικά ...εργοστασιακή!

θα μπορούσες να περιγράψεις που ακριβώς συνδέεται με το υπόλοιπο κύκλωμα της υδρόψυξης ....μάλλον υποθετω θα παρεμβάλεται με ένα Τ ????????

[darkCount]

Ναι συνήθως βάζεις ένα Τ πριν την αντλία με αρκετό σωλήνα μέχρι να φτάσει στην οροφή του κουτιού σου.

Κάνεις μια τρύπα όσο είναι η τάπα, 3,5εκατοστά με τη μόνωση στη δική μου περίπτωση, και 4 μικρές τρυπούλες για να το συγκρατήσεις. Μπορεις να κάνεις και μόνο 2 τρύπες η να το "κολλήσεις" με κάποιο άλλο τρόπο.

Ανοίγεις τάπα - γεμίζεις - κλείνεις τάπα.

Νο τανκ
